CITROEN JUMPER MULTISPACE 2013 Eksploatavimo vadovas (in Lithuanian)

139


Lemputės pakeitimas
SKUBI PAGALBA
7

140


Lemputės pakeitimas


GALINIAI

Lemputės pakeitimas
SKUBI PAGALBA
7

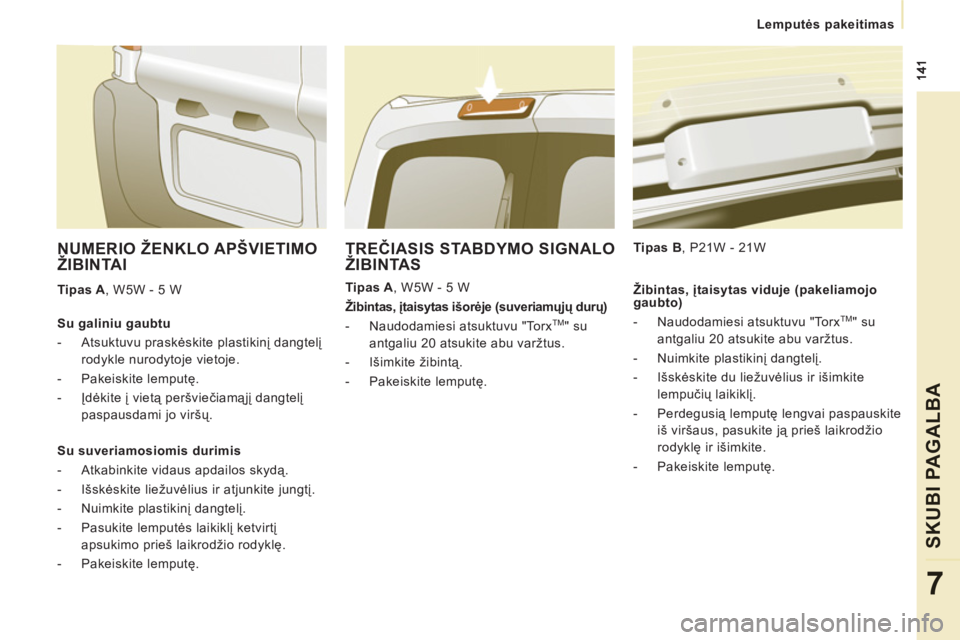

TREČIASIS STABDYMO SIGNALO
ŽIBINTAS

Tipas A
, W5W - 5 W
Tipas B
, P21W - 21W

NUMERIO ŽENKLO APŠVIETIMO
ŽIBINTAI

Tipas A
, W5W - 5 W

Su galiniu gaubtu


- Atsuktuvu praskėskite plastikinį dangtelį
rodykle nurodytoje vietoje.

- Pakeiskite lemputę.

- Įdėkite į vietą peršviečiamąjį dangtelį
paspausdami jo viršų.


Su suveriamosiomis durimis


- Atkabinkite vidaus apdailos skydą.

- Išskėskite liežuvėlius ir atjunkite jungtį.

- Nuimkite plastikinį dangtelį.

- Pasukite lemputės laikiklį ketvirtį
apsukimo prieš laikrodžio rodyklę.

- Pakeiskite lemputę.


Žibintas, įtaisytas išorėje (suveriamųjų durų)


- Naudodamiesi atsuktuvu "Torx
TM" su
antgaliu 20 atsukite abu varžtus.

- Išimkite žibintą.

- Pakeiskite lemputę.
Žibintas, įtaisytas viduje (pakeliamojo
gaubto)


- Naudodamiesi atsuktuvu "TorxTM" su
antgaliu 20 atsukite abu varžtus.

- Nuimkite plastikinį dangtelį.

- Išskėskite du liežuvėlius ir išimkite
lempučių laikiklį.

- Perdegusią lemputę lengvai paspauskite
iš viršaus, pasukite ją prieš laikrodžio
rodyklę ir išimkite.

- Pakeiskite lemputę.

142


Saugiklio pakeitimas

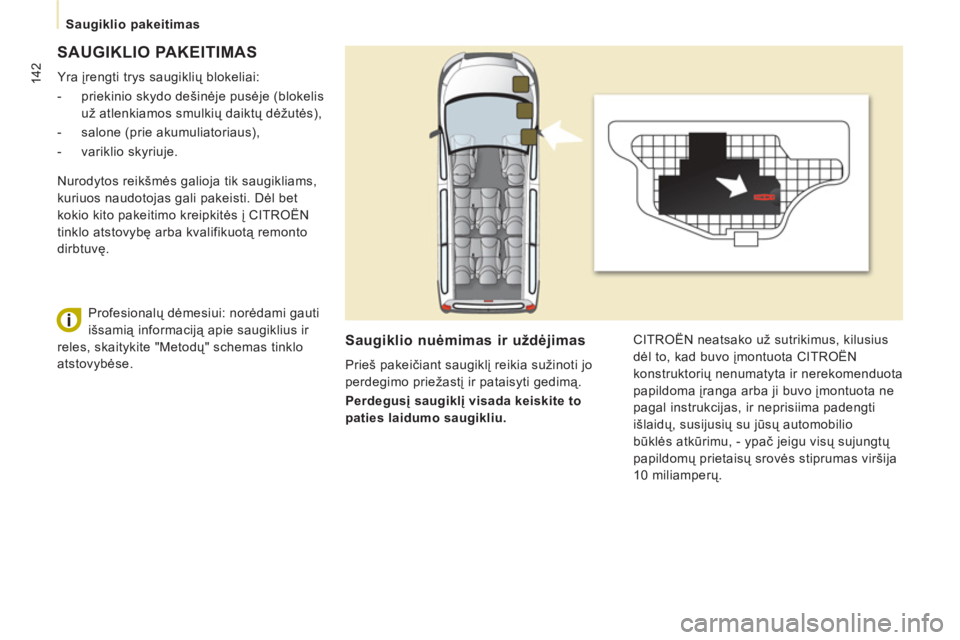

SAUGIKLIO PAKEITIMAS

Yra įrengti trys saugiklių blokeliai:


- priekinio skydo dešinėje pusėje (blokelis
už atlenkiamos smulkių daiktų dėžutės),

- salone (prie akumuliatoriaus),

- variklio skyriuje.
Saugiklio nuėmimas ir uždėjimas

Prieš pakeičiant saugiklį reikia sužinoti jo
perdegimo priežastį ir pataisyti gedimą.

Perdegusį saugiklį visada keiskite to
paties laidumo saugikliu. CITROËN neatsako už sutrikimus, kilusius
dėl to, kad buvo įmontuota CITROËN
konstruktorių nenumatyta ir nerekomenduota
papildoma įranga arba ji buvo įmontuota ne
pagal instrukcijas, ir neprisiima padengti
išlaidų, susijusių su jūsų automobilio
būklės atkūrimu, - ypač jeigu visų sujungtų
papildomų prietaisų srovės stiprumas viršija
10 miliamperų. Nurodytos reikšmės galioja tik saugikliams,
kuriuos naudotojas gali pakeisti. Dėl bet
kokio kito pakeitimo kreipkitės į CITROËN
tinklo atstovybę arba kvalifikuotą remonto
dirbtuvę.
Profesionalų dėmesiui: norėdami gauti
išsamią informaciją apie saugiklius ir
reles, skaitykite "Metod
ų" schemas tinklo
atstovybėse.

143


Saugiklio pakeitimas
SKUBI PAGALBA
7
SAUGIKLIAI PRIEKINIAME
SKYDE, DEŠINĖJE PUSĖJE



- Nulenkite smulkių daiktų dėžutę ir tvirtai
ją patraukite, kad galėtumėte pasiekti
saugiklius.

Saugikliai


A (amperai)


Paskirtis


1


15
Galinio stiklo valytuvas.


2


-
Nenaudojamas.


3


5
Oro pagalvių procesorius.


4


10
Vairo pasukimo kampo jutiklis, diagnostikos jungtis, ESP
jutiklis, ranka valdoma ventiliacija, sankabos kontaktinis
jungiklis, šviesų aukščio reguliavimas, dalelių filtro siurblys.


5


30
Elektrinis veidrodžių reguliavimas, keleivio pusės stiklo
kėliklio varikliukas.


6


30
Priekinių stiklų kėliklių maitinimas.


7


5
Plafonai ir daiktadėžės apšvietimas.


8


20
Daugiafunkcinis ekranas, apsaugos signalizacijos sirena,
automagnetola, kompktinių diskų keitiklis, automagnetola
telefonas, priekabos valdymo blokelis (papildoma įranga).


9


10
Papildomos įrangos jungtis antrojoje sėdynių eilėje.


10


30
Automobilio galo padėties korektorius, po vairu įrengtas
komutatorius, prietaisų skydelis.


11


15
Diagnostikos jungtis, apsaugos signalizacijos kontaktinis jungiklis.


12


15
Laisvų rankų įranga, oro pagalvių procesorius, pastatymo
pagalbos procesorius.


13


5
Variklio valdymo blokelis, priekabos valdymo blokelis.


14


15
Lietaus jutiklis, galinė
s dalies ventiliacija, automatinis oro
kondicionierius, prietaisų skydelis.


15


30


Atidaromų vietų užrakinimas, atrakinimas ir užrakinimas superužraktu.



16


-
Nenaudojamas.


17


40
Galinio stiklo šildymas, veidrodžių šildymas.

144


Saugiklio pakeitimas

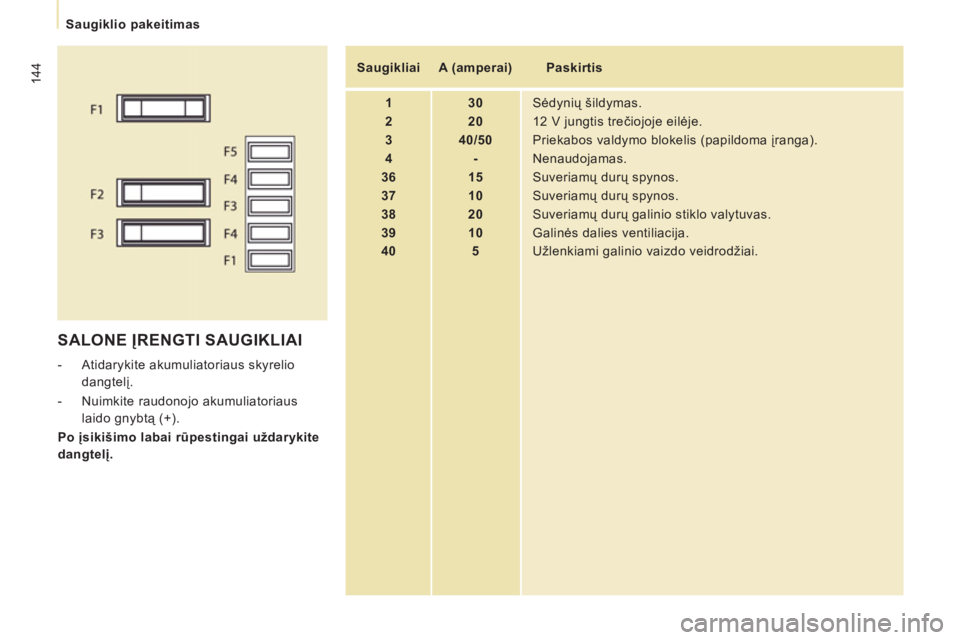

SALONE ĮRENGTI SAUGIKLIAI



- Atidarykite akumuliatoriaus skyrelio
dangtelį.

- Nuimkite raudonojo akumuliatoriaus
laido gnybtą (+).

Po įsikišimo labai rūpestingai uždarykite
dangtelį.

Saugikliai


A (amperai)


Paskirtis


1


30
Sėdynių šildymas.


2


20
12 V jungtis trečiojoje eilėje.


3


40/50
Priekabos valdymo blokelis (papildoma įranga).


4


-
Nenaudojamas.


36


15
Suveriamų durų spynos.


37


10
Suveriamų durų spynos.


38



20
Suveriamų durų galinio stiklo valytuvas.


39


10
Galinės dalies ventiliacija.


40


5
Užlenkiami galinio vaizdo veidrodžiai.

145


Saugiklio pakeitimas
SKUBI PAGALBA
7

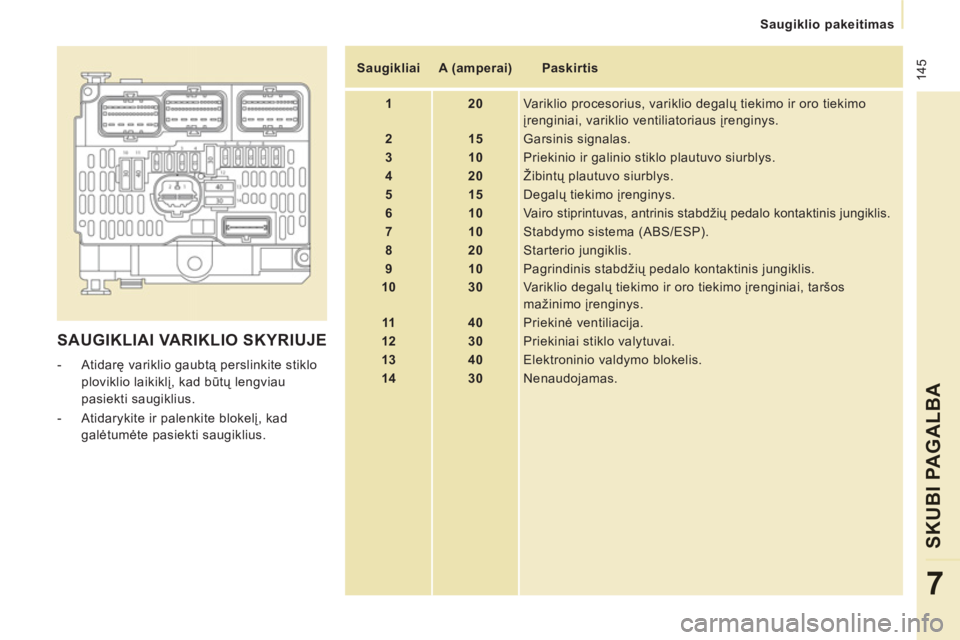

SAUGIKLIAI VARIKLIO SKYRIUJE



- Atidarę variklio gaubtą perslinkite stiklo
ploviklio laikiklį, kad būtų lengviau
pasiekti saugiklius.

- Atidarykite ir palenkite blokelį, kad
galėtumėte pasiekti saugiklius.

Saugikliai


A (amperai)


Paskirtis


1


20
Variklio procesorius, variklio degalų tiekimo ir oro tiekimo
įrenginiai, variklio ventiliatoriaus įrenginys.


2


15
Garsinis signalas.


3


10
Priekinio ir galinio stiklo plautuvo siurblys.


4


20
Žibintų plautuvo siurblys.


5


15
Degalų tiekimo įrenginys.


6


10
Vairo stiprintuvas, antrinis stabdžių pedalo kontaktinis jungiklis.


7


10
Stabdymo sistema (ABS/ESP).


8


20
Starterio jungiklis.


9


10
Pagrindinis stabdžių pedalo kontaktinis jungiklis.


10


30
Variklio degalų tiekimo ir oro tiekimo įrenginiai, taršos
mažinimo įrenginys.


11


40
Priekinė ventiliacija.


12


30
Priekiniai stiklo valytuvai.


13


40
Elektroninio valdymo blokelis.


14


30
Nenaudojamas.

146

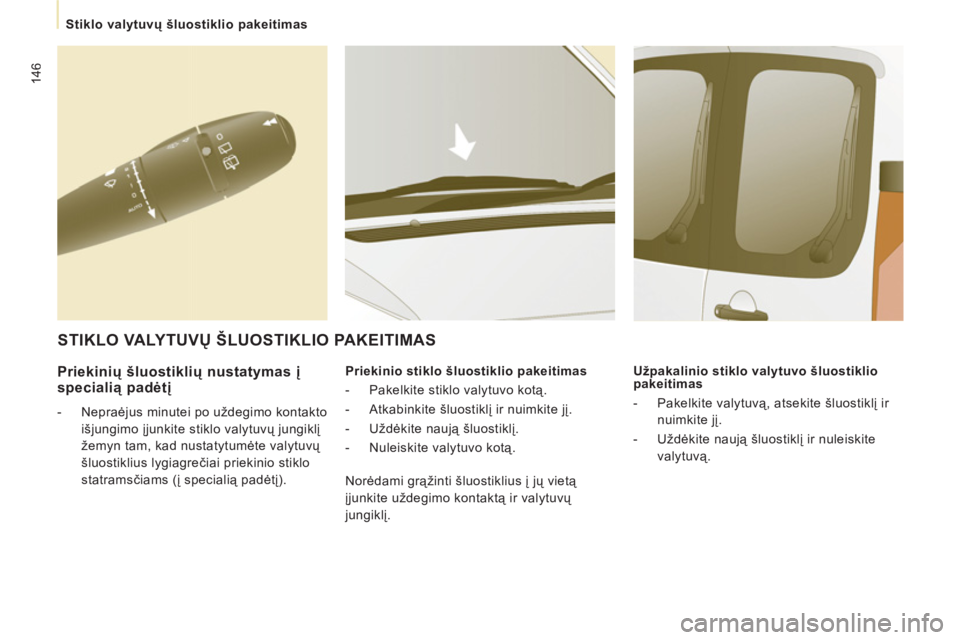

Stiklo valytuvų šluostiklio pakeitimas


Priekinių šluostiklių nustatymas į
specialią padėtį



- Nepraėjus minutei po uždegimo kontakto
išjungimo įjunkite stiklo valytuvų jungiklį
žemyn tam, kad nustatytumėte valytuvų
šluostiklius lygiagrečiai priekinio stiklo
statramsčiams (į specialią padėtį).
Priekinio stiklo šluostiklio pakeitimas


- Pakelkite stiklo valytuvo kotą.

- Atkabinkite šluostiklį ir nuimkite jį.

- Uždėkite naują šluostiklį.

- Nuleiskite valytuvo kotą.
Užpakalinio stiklo valytuvo šluostiklio
pakeitimas


- Pakelkite valytuvą, atsekite šluostiklį ir
nuimkite jį.

- Uždėkite naują šluostiklį ir nuleiskite
valytuvą.


STIKLO VALYTUVŲ

147
Automobilio vilkimas
SKUBI PAGALBA
7

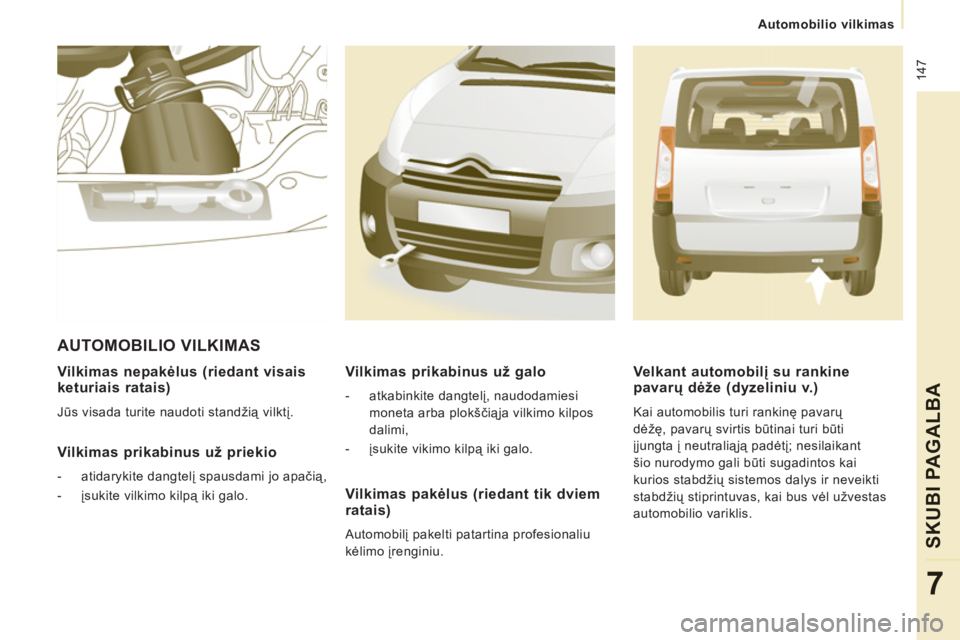

Vilkimas nepakėlus (riedant visaisketuriais ratais)

Jūs visada turite naudoti standžią vilktį.

Vilkimas prikabinus už priekio



- atidarykite dangtelį spausdami jo apačią,

- įsukite vilkimo kilpą iki galo.


AUTOMOBILIO VILKIMAS
Vilkimas pakėlus (riedant tik dviemratais)

Automobilį pakelti patartina profesionaliu
kėlimo įrenginiu.
Vilkimas prikabinus už galo



- atkabinkite dangtelį, naudodamiesi
moneta arba plokščiąja vilkimo kilpos
dalimi,

- įsukite vikimo kilpą iki galo.


Velkant automobilį su rankinepavarų dėže (dyzeliniu v.)

Kai automobilis turi rankinę pavarų
dėžę, pavarų svirtis būtinai turi būti
įjungta į neutraliąją padėtį; nesilaikant
šio nurodymo gali būti sugadintos kai
kurios stabdžių sistemos dalys ir neveikti
stabdžių stiprintuvas, kai bus vėl užvestas
automobilio variklis.

148


Automobilio vilkimas

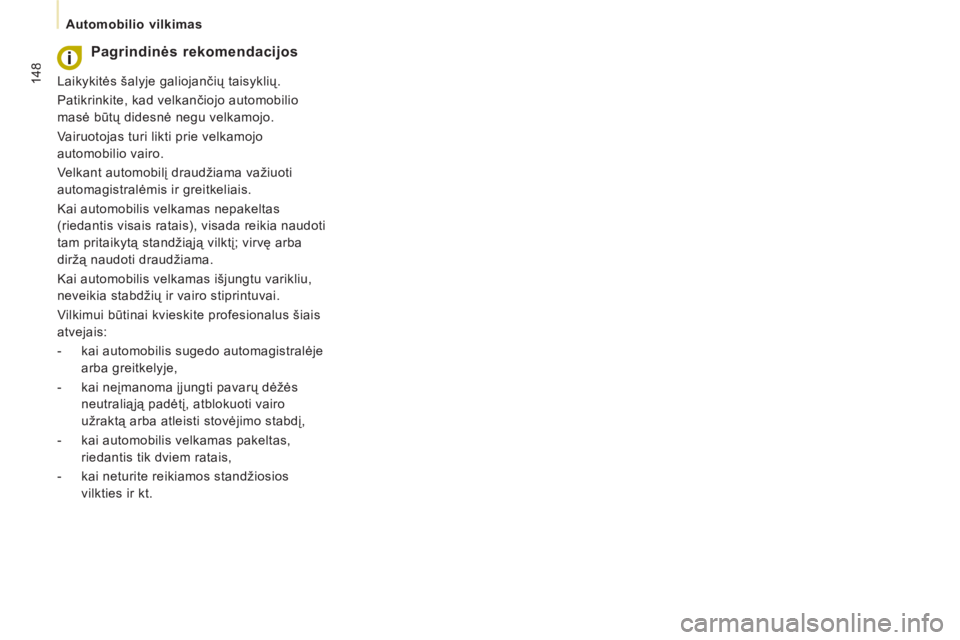

Pagrindinės rekomendacijos

Laikykitės šalyje galiojančių taisyklių.
Patikrinkite, kad velkančiojo automobilio
masė būtų didesnė negu velkamojo.
Vairuotojas turi likti prie velkamojo
automobilio vairo.
Velkant automobilį draudžiama važiuoti
automagistralėmis ir greitkeliais.
Kai automobilis velkamas nepakeltas
(riedantis visais ratais), visada reikia naudoti
tam pritaikytą standžiąją vilktį; virvę arba
diržą naudoti draudžiama.
Kai automobilis velkamas išjungtu varikliu,
neveikia stabdžių ir vairo stiprintuvai.
Vilkimui būtinai kvieskite profesionalus šiais
atvejais:


- kai automobilis sugedo automagistralėje
arba greitkelyje,

- kai neįmanoma įjungti pavarų dėžės
neutraliąją padėtį, atblokuoti vairo
užraktą arba atleisti stovėjimo stabdį,

- kai automobilis velkamas pakeltas,
riedantis tik dviem ratais,

- kai neturite reikiamos standžiosios
vilkties ir kt.
