CITROEN JUMPER MULTISPACE 2013 Eksploatavimo vadovas (in Lithuanian)

29


Vairavimo pultas

PASIRENGIMAS VAŽIUOTI
2

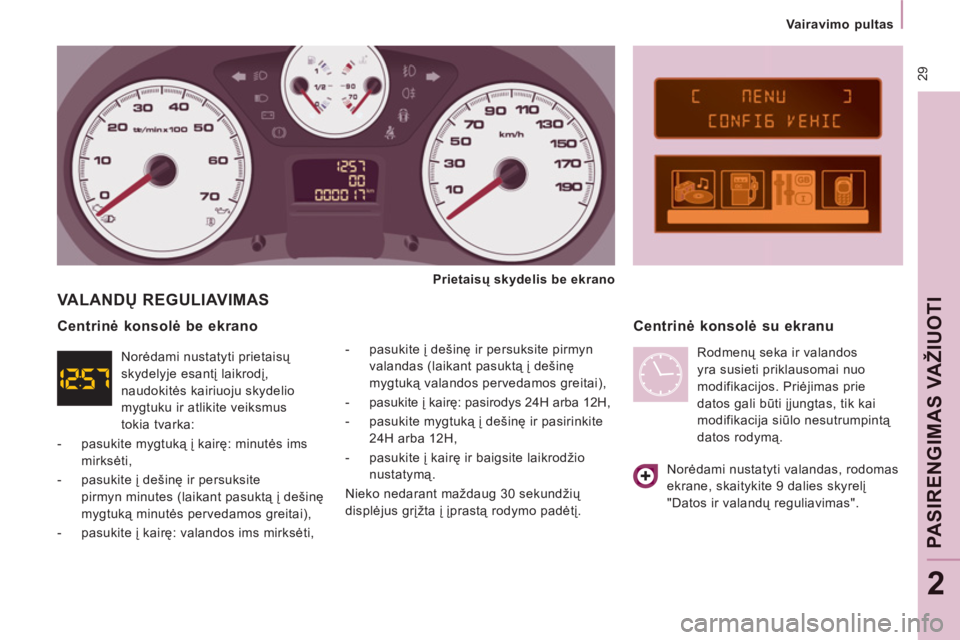

VALANDŲ REGULIAVIMAS


- pasukite į dešinę ir persuksite pirmyn
valandas (laikant pasuktą į dešinę
mygtuką valandos pervedamos greitai),

- pasukite į kairę: pasirodys 24H arba 12H,

- pasukite mygtuką į dešinę ir pasirinkite
24H arba 12H,

- pasukite į kairę ir baigsite laikrodžio
nustatymą.
Nieko nedarant maždaug 30 sekundžių
displėjus grįžta į įprastą rodymo padėtį.


Centrinė konsolė su ekranu

Centrinė konsolė be ekrano

Norėdami nustatyti valandas, rodomas
ekrane, skaitykite 9 dalies skyrelį
"Datos ir valandų reguliavimas".
Prietaisų skydelis be ekrano


Norėdami nustatyti prietaisų
skydelyje esantį laikrodį,
naudokitės kairiuoju skydelio
mygtuku ir atlikite veiksmus
tokia tvarka:


- pasukite mygtuką į kairę: minutės ims
mirksėti,

- pasukite į dešinę ir persuksite
pirmyn minutes (laikant pasuktą į dešinę
mygtuką minutės pervedamos greitai),

- pasukite į kairę: valandos ims mirksėti, Rodmenų seka ir valandos
yra susieti priklausomai nuo
modifikacijos. Priėjimas prie
datos gali būti įjungtas, tik kai
modifikacija siūlo nesutrumpintą
datos rodymą.

Vairavimo pultas


KONTROLINĖS LEMPUTĖS

Kiekvieną kartą užvedus automobilį: užsidega grupė kontrolinių lempučių, - taip atliekamas patikrinimo autotestas. Jos iškart užgęsta.
Veikiant varikliui: jeigu lemputė lieka degti tolygiai arba ima mirksėti, ji rodo pavojaus signalą. Kartu su šiuo pirminiu signalu displėjuje gali
pasirodyti pranešimas.
Nebandykite nepaisyti šių perspėjimų.

Kontrolinė lemuptė
būsena
signalizuoja
Sprendimas - veiksmas



STOP dega kartu su
kita kontroline
lempute ir
pranešimu
ekrane rimtus sutrikimus, susijusius su
"Stabdžių skysčio lygio", "Variklio
alyvos slėgio ir temperatūros",
"Aušinimo skysčio temperatūros",
"Elektroninio stabdymo skirstytuvo",
"Vairo stiprintuvo", "Nepakankamo
padangos slėgio" kontrolinėmis
lemputėmis
Būtina sustoti, pastatyti automobilį, išjungti
kontaktą ir kreiptis į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.




Stovėjimo
stabdžio /
stabdžių
skysčio lygio /
REF dega užspaustą ar blogai atleistą stabdį Atleidus stabdį lemputė užgęsta.
dega nepakankamą skysčio lygį Papildykite CITROËN rekomenduoto stabdžių skysčio.
lieka degti, nors
lygis tinkamas,
susieta su ABS
lempute elektroninio stabdymo
skirstytuvo sutrikimą
Būtina sustoti, pastatyti automobilį, išjungti
kontaktą ir kreiptis
į
CITROËN
tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.




Variklio alyvos
slėgio ir
temperatūros dega važiuojant nepakankamą slėgį arba per
aukštą temperatūrą Pastatykite automobilį, išjunkite kontaktą ir leiskite
atvėsti. Rankiniu matuokliu patikrinkite lygį. Žr. 6 dalies
skyrelį "Lygiai".
lieka degti, nors
lygis tinkamas rimtą sutrikimą Kreipkitės į CITROËN tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę.

31


Vairavimo pultas

PASIRENGIMAS VAŽIUOTI
2

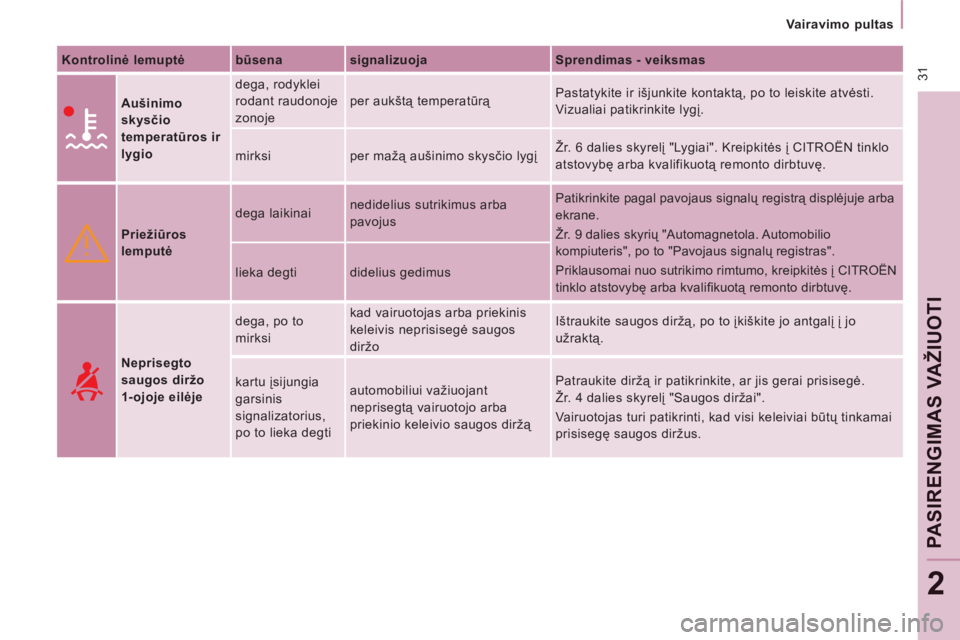

Kontrolinė lemuptė
būsena
signalizuoja
Sprendimas - veiksmas

Aušinimo
skysčio
temperatūros ir
lygio dega, rodyklei
rodant raudonoje
zonoje per aukštą temperatūrą Pastatykite ir išjunkite kontaktą, po to leiskite atvėsti.
Vizualiai patikrinkite lygį.
mirksi per mažą aušinimo skysčio lygį Žr. 6 dalies skyrelį "Lygiai". Kreipkitės į CITROËN tinklo
atstovybę arba kvalifikuotą remonto dirbtuvę.

Priežiūros
lemputė dega laikinai nedidelius sutrikimus arba
pavojus Patikrinkite pagal pavojaus signalų registrą displėjuje arba
ekrane.
Žr. 9 dalies skyrių
"Automagnetola. Automobilio
kompiuteris", po to "Pavojaus signalų registras".
Priklausomai nuo sutrikimo rimtumo, kreipkitės į CITROËN
tinklo atstovybę arba kvalifi kuotą remonto dirbtuvę. lieka degti didelius gedimus

Neprisegto
saugos diržo
1-ojoje eilėje dega, po to
mirksi kad vairuotojas arba priekinis
keleivis neprisisegė saugos
diržo Ištraukite saugos diržą, po to įkiškite jo antgalį į jo
užraktą.
kartu įsijungia
garsinis
signalizatorius,
po to lieka degti automobiliui važiuojant
neprisegtą vairuotojo arba
priekinio keleivio saugos diržą Patraukite diržą ir patikrinkite, ar jis gerai prisisegė.
Žr. 4 dalies skyrelį "Saugos diržai".
Vairuotojas turi patikrinti, kad visi keleiviai būtų tinkamai
prisisegę saugos diržus.

32


Vairavimo pultas

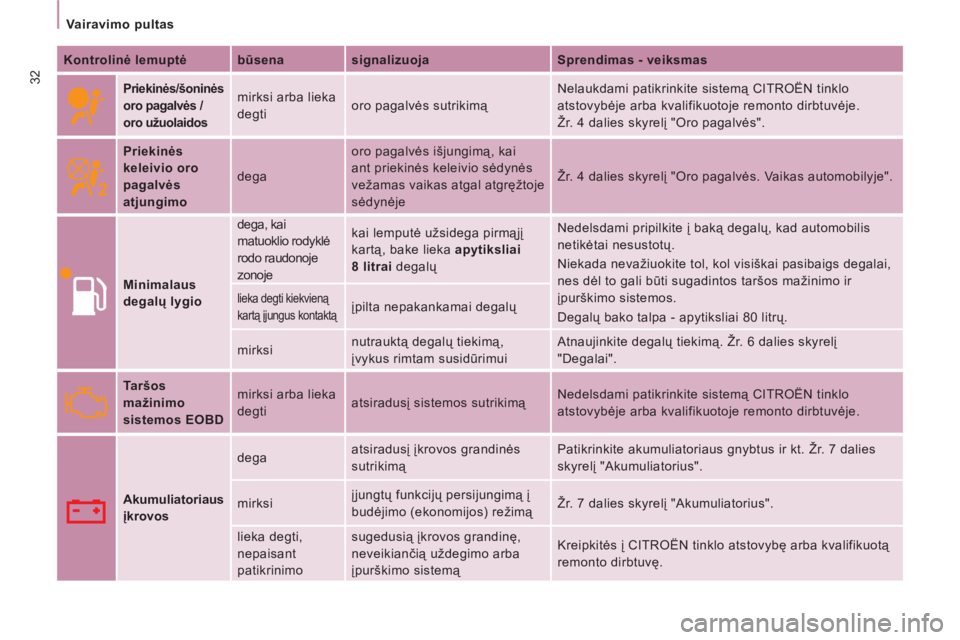

Kontrolinė lemuptė
būsena
signalizuoja
Sprendimas - veiksmas




Priekinės/šoninės
oro pagalvės /
oro užuolaidos
mirksi arba lieka
degti oro pagalvės sutrikimą Nelaukdami patikrinkite sistemą CITROËN tinklo
atstovybėje arba kvalifikuotoje remonto dirbtuvėje.
Žr. 4 dalies skyrelį "Oro pagalvės".




Priekinės
keleivio oro
pagalvės
atjungimo dega oro pagalvės išjungimą, kai
ant priekinės keleivio sėdynės
vežamas vaikas atgal atgręžtoje
sėdynėje Žr. 4 dalies skyrelį "Oro pagalvės. Vaikas automobilyje".



Minimalaus
degalų lygio dega, kai
matuoklio rodyklė
rodo raudonoje
zonoje kai lemputė užsidega pirmąjį
kartą, bake lieka apytiksliai
8 litrai
degalų Nedelsdami pripilkite į baką degalų, kad automobilis
netikėtai nesustotų.
Niekada nevažiuokite tol, kol visiškai pasibaigs degalai,
nes dėl to gali būti sugadintos taršos mažinimo ir
įpurškimo sistemos.
Degalų bako talpa - apytiksliai 80 litrų.
lieka degti kiekvieną
kartą įjungus kontaktą
įpilta nepakankamai degalų
mirksi nutrauktą degalų tiekimą,
įvykus rimtam susidūrimui Atnaujinkite degalų tiekimą. Žr. 6 dalies skyrelį
"Degalai".

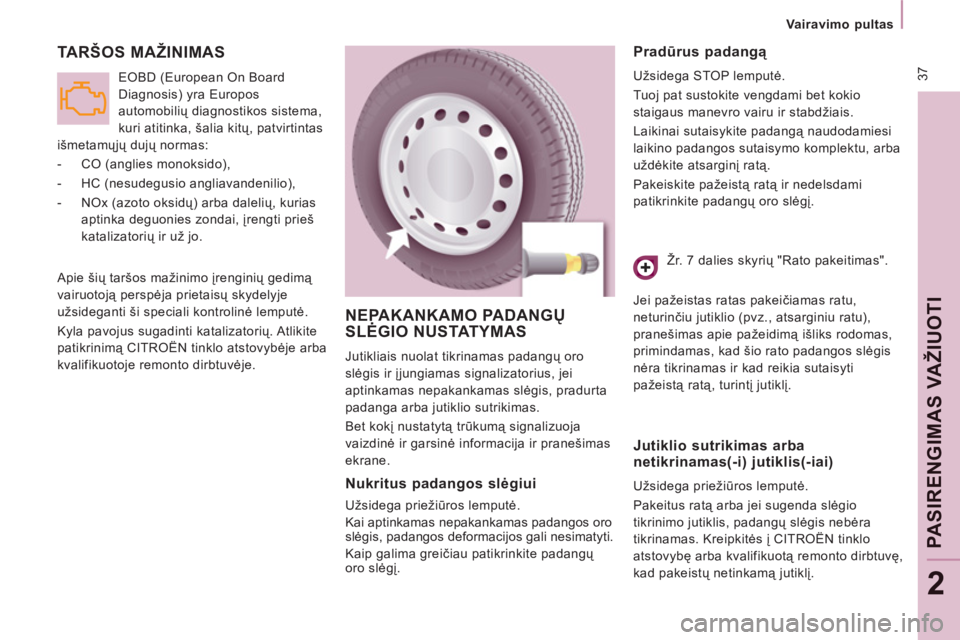

Taršos
mažinimo
sistemos EOBD
mirksi arba lieka
degti atsiradusį sistemos sutrikimą Nedelsdami patikrinkite sistemą CITROËN tinklo
atstovybėje arba kvalifikuotoje remonto dirbtuvėje.



Akumuliatoriaus
įkrovos
dega atsiradusį įkrovos grandinės
sutrikimą Patikrinkite akumuliatoriaus gnybtus ir kt. Žr. 7 dalies
skyrelį "Akumuliatorius".
mirksi įjungtų funkcijų persijungimą į
budėjimo (ekonomijos) režimą Žr. 7 dalies skyrelį "Akumuliatorius".
lieka degti,
nepaisant
patikrinimo sugedusią įkrovos grandinę,
neveikiančią uždegimo arba
įpurškimo sistemą Kreipkitės į CITROËN tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę.

ABS
ESP
33


Vairavimo pultas

PASIRENGIMAS VAŽIUOTI
2

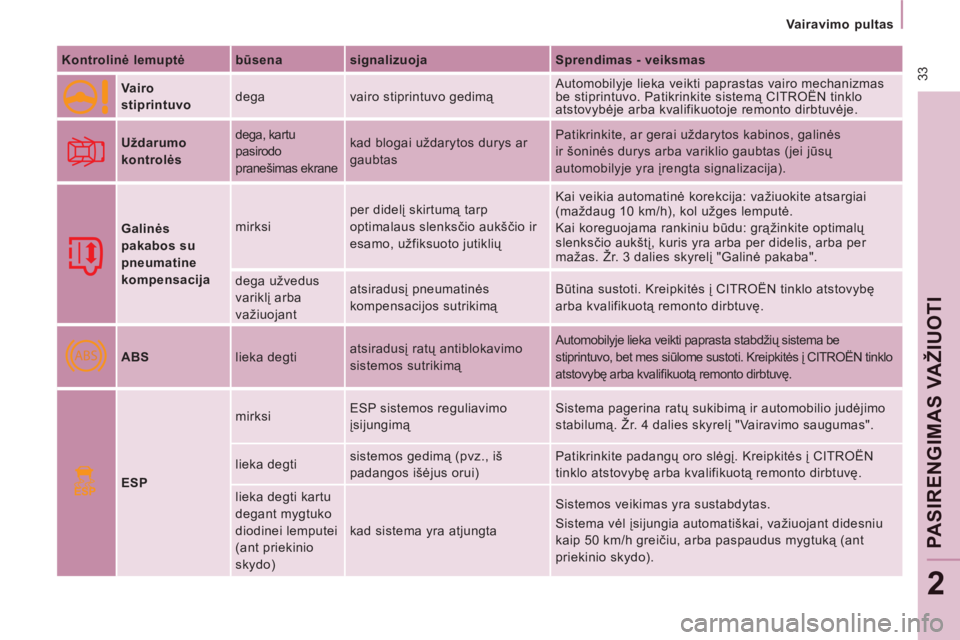

Kontrolinė lemuptė
būsena
signalizuoja
Sprendimas - veiksmas

Vairo
stiprintuvo dega vairo stiprintuvo gedimą Automobilyje lieka veikti paprastas vairo mechanizmas
be stiprintuvo. Patikrinkite sistemą CITROËN tinklo
atstovybėje arba kvalifikuotoje remonto dirbtuvėje.

Uždarumo
kontrolės dega, kartu
pasirodo
pranešimas ekrane kad blogai uždarytos durys ar
gaubtas Patikrinkite, ar gerai uždarytos kabinos, galinės
ir šoninės durys arba variklio gaubtas (jei jūsų
automobilyje yra įrengta signalizacija).

Galinės
pakabos su
pneumatine
kompensacija mirksi per didelį skirtumą tarp
optimalaus slenksčio aukščio ir
esamo, užfiksuoto jutiklių Kai veikia automatinė korekcija: važiuokite atsargiai
(maždaug 10 km/h), kol užges lemputė.
Kai koreguojama rankiniu būdu: grąžinkite optimalų
slenksčio aukštį, kuris yra arba per didelis, arba per
mažas. Žr. 3 dalies skyrelį "Galinė pakaba".
dega užvedus
variklį arba
važiuojant atsiradusį pneumatinės
kompensacijos sutrikimą Būtina sustoti. Kreipkitės į CITROËN tinklo atstovybę
arba kvalifikuotą remonto dirbtuvę.


ABS lieka degti atsiradusį ratų antiblokavimo
sistemos sutrikimą Automobilyje lieka veikti paprasta stabdžių sistema be
stiprintuvo, bet mes siūlome sustoti. Kreipkitės į CITROËN tinklo
atstovybę arba kvalifi kuotą remonto dirbtuvę.


ESP mirksi ESP sistemos reguliavimo
įsijungimą Sistema pagerina ratų sukibimą ir automobilio jud
ėjimo
stabilumą. Žr. 4 dalies skyrelį "Vairavimo saugumas".
lieka degti sistemos gedimą (pvz., iš
padangos išėjus orui) Patikrinkite padangų oro slėgį. Kreipkitės į CITROËN
tinklo atstovybę arba kvalifikuotą remonto dirbtuvę.
lieka degti kartu
degant mygtuko
diodinei lemputei
(ant priekinio
skydo) kad sistema yra atjungta Sistemos veikimas yra sustabdytas.
Sistema vėl įsijungia automatiškai, važiuojant didesniu
kaip 50 km/h greičiu, arba paspaudus mygtuką (ant
priekinio skydo).

34


Vairavimo pultas

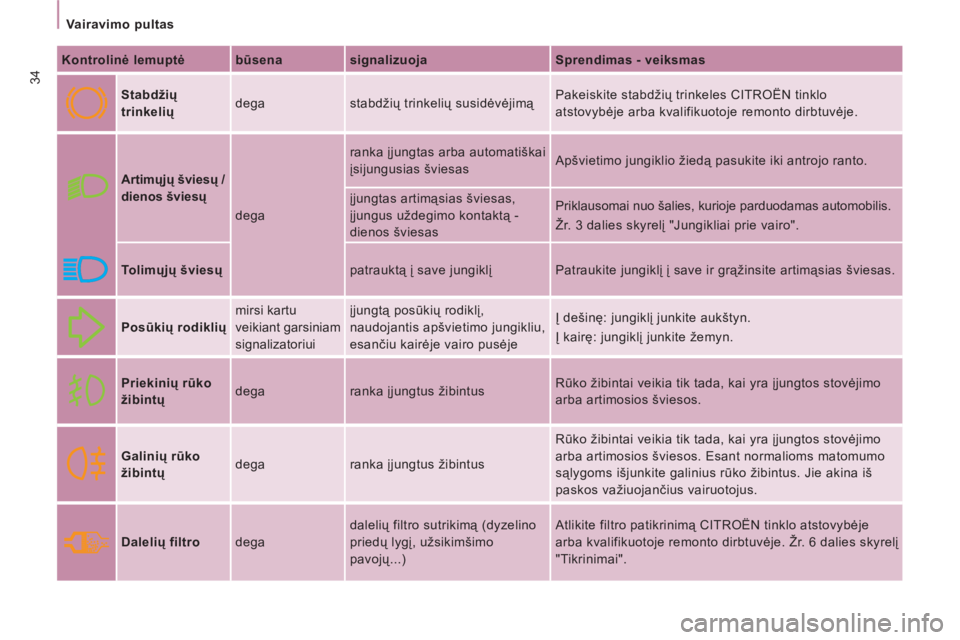

Kontrolinė lemuptė
būsena
signalizuoja
Sprendimas - veiksmas



Stabdžių
trinkelių dega stabdžių trinkelių susidėvėjimą Pakeiskite stabdžių trinkeles CITROËN tinklo
atstovybėje arba kvalifikuotoje remonto dirbtuvėje.




Artimųjų šviesų /
dienos šviesų

dega ranka įjungtas arba automatiškai
įsijungusias šviesas Apšvietimo jungiklio žiedą pasukite iki antrojo ranto.
įjungtas artimąsias šviesas,
įjungus uždegimo kontaktą -
dienos šviesas Priklausomai nuo šalies, kurioje parduodamas automobilis.
Žr. 3 dalies skyrelį "Jungikliai prie vairo".

Tolimųjų šviesų patrauktą į save jungiklį Patraukite jungiklį į save ir grąžinsite artimąsias šviesas.



Posūkių rodiklių
mirsi kartu
veikiant garsiniam
signalizatoriui įjungtą posūkių rodiklį,
naudojantis apšvietimo jungikliu,
esančiu kairėje vairo pusėje Į dešinę: jungiklį junkite aukštyn.
Į kairę: jungiklį junkite žemyn.



Priekinių rūko
žibintų dega ranka įjungtus žibintus Rūko žibintai veikia tik tada, kai yra įjungtos stovėjimo
arba artimosios šviesos.


Galinių rūko
žibintų dega ranka įjungtus žibintus Rūko žibintai veikia tik tada, kai yra įjungtos stovėjimo
arba artimosios šviesos. Esant normalioms matomumo
sąlygoms išjunkite galinius rūko žibintus. Jie akina iš
paskos važiuojančius vairuotojus.



Dalelių filtro dega dalelių filtro sutrikimą (dyzelino
priedų lygį, užsikimšimo
pavojų...) Atlikite filtro patikrinimą CITROËN tinklo atstovybėje
arba kvalifikuotoje remonto dirbtuvėje. Žr. 6 dalies skyrelį
"Tikrinimai".

35


Vairavimo pultas

PASIRENGIMAS VAŽIUOTI
2

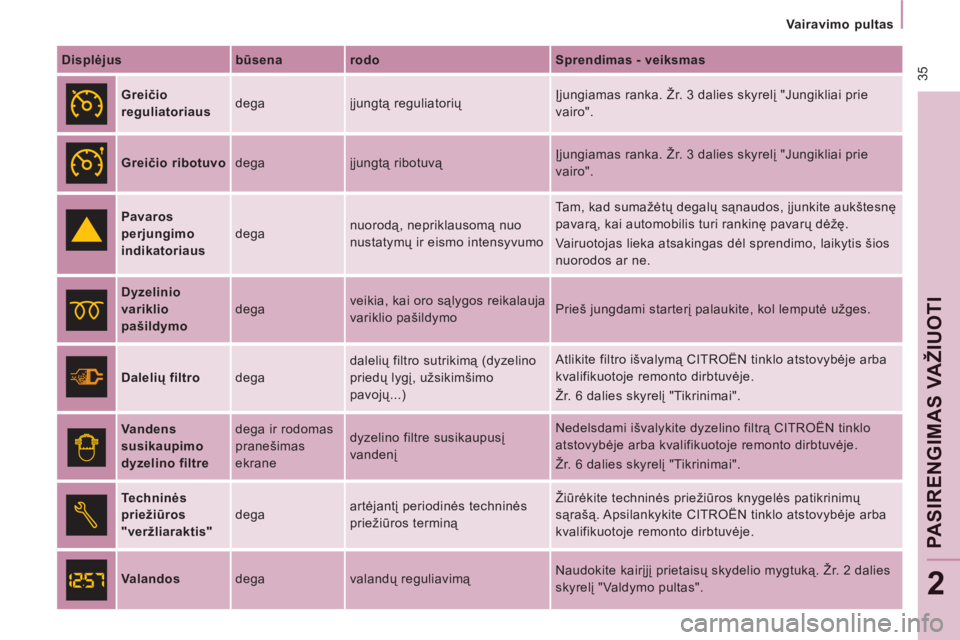

Displėjus
būsena
rodo
Sprendimas - veiksmas



Greičio
reguliatoriaus dega įjungtą reguliatorių Įjungiamas ranka. Žr. 3 dalies skyrelį "Jungikliai prie
vairo".


Greičio ribotuvo
dega įjungtą ribotuvą Įjungiamas ranka. Žr. 3 dalies skyrelį "Jungikliai prie
vairo".



Pavaros
perjungimo
indikatoriaus dega nuorodą, nepriklausomą nuo
nustatymų ir eismo intensyvumo Tam, kad sumažėtų degalų sąnaudos, įjunkite aukštesnę
pavarą, kai automobilis turi rankinę pavarų dėžę.
Vairuotojas lieka atsakingas dėl sprendimo, laikytis šios
nuorodos ar ne.



Dyzelinio
variklio
pašildymo dega veikia, kai oro sąlygos reikalauja
variklio pašildymo Prieš jungdami starterį palaukite, kol lemputė užges.



Dalelių filtro dega dalelių filtro sutrikimą (dyzelino
priedų lygį, užsikimšimo
pavojų...) Atlikite filtro išvalymą CITROËN tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje.
Žr. 6 dalies skyrelį "Tikrinimai".




Vandens
susikaupimo
dyzelino filtre dega ir rodomas
pranešimas
ekrane dyzelino filtre susikaupusį
vandenį Nedelsdami išvalykite dyzelino filtrą CITROËN tinklo
atstovybėje arba kvalifikuotoje remonto dirbtuvėje.
Žr. 6 dalies skyrelį "Tikrinimai".




Techninės
priežiūros
"veržliaraktis" dega artėjantį periodinės techninės
priežiūros terminą Žiūrėkite techninės priežiūros knygelės patikrinimų
sąrašą. Apsilankykite CITROËN tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje.



Valandos dega valandų reguliavimą Naudokite kairįjį prietaisų skydelio mygtuką. Žr. 2 dalies
skyrelį "Valdymo pultas".

36


Vairavimo pultas

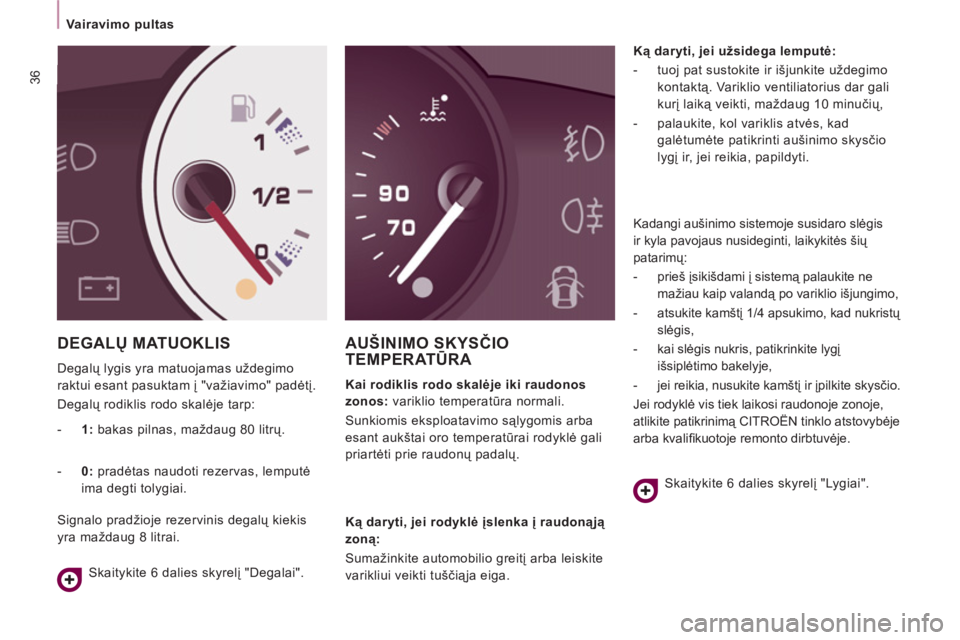

DEGALŲ MATUOKLIS

Degalų lygis yra matuojamas uždegimo
raktui esant pasuktam į "važiavimo" padėtį.
Degalų rodiklis rodo skalėje tarp:
AUŠINIMO SKYSČIO TEMPERATŪRA


Kai rodiklis rodo skalėje iki raudonos
zonos:
variklio temperatūra normali.
Sunkiomis eksploatavimo sąlygomis arba
esant aukštai oro temperatūrai rodyklė gali
priartėti prie raudonų padalų.
Ką daryti, jei užsidega lemputė:


- tuoj pat sustokite ir išjunkite uždegimo
kontaktą. Variklio ventiliatorius dar gali
kurį laiką veikti, maždaug 10 minučių,

- palaukite, kol variklis atvės, kad
galėtumėte patikrinti aušinimo skysčio
lygį ir, jei reikia, papildyti.


- 1:
bakas pilnas, maždaug 80 litrų.

- 0:
pradėtas naudoti rezervas, lemputė
ima degti tolygiai.
Signalo pradžioje rezervinis degalų kiekis
yra maždaug 8 litrai.
Skaitykite 6 dalies skyrelį "Degalai".
Ką daryti, jei rodyklė įslenka į raudonąją

zoną:
Sumažinkite automobilio greitį arba leiskite
varikliui veikti tuščiąja eiga. Kadangi aušinimo sistemoje susidaro slėgis
ir kyla pavojaus nusideginti, laikykitės šių
patarimų:


- prieš įsikišdami į sistemą palaukite ne
mažiau kaip valandą po variklio išjungimo,

- atsukite kamštį 1/4 apsukimo, kad nukristų
slėgis,

- kai slėgis nukris, patikrinkite lygį
išsiplėtimo bakelyje,

- jei reikia, nusukite kamštį ir įpilkite skysčio.
Jei rodyklė vis tiek laikosi raudonoje zonoje,
atlikite patikrinimą CITROËN tinklo atstovybėje
arba kvalifi kuotoje remonto dirbtuvėje.
Skaitykite 6 dalies skyrelį "Lygiai".

37


Vairavimo pultas

PASIRENGIMAS VAŽIUOTI
2

TARŠOS MAŽINIMAS

Apie šių taršos mažinimo įrenginių gedimą
vairuotoją perspėja prietaisų skydelyje
užsideganti ši speciali kontrolinė lemputė.
Kyla pavojus sugadinti katalizatorių. Atlikite
patikrinimą CITROËN tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje. EOBD (European On Board
Diagnosis) yra Europos
automobilių diagnostikos sistema,
kuri atitinka, šalia kitų, patvirtintas
išmetamųjų dujų normas:


- CO (anglies monoksido),

- HC (nesudegusio angliavandenilio),

- NOx (azoto oksidų) arba dalelių, kurias
aptinka deguonies zondai, įrengti prieš
katalizatorių ir už jo.
NEPAKANKAMO PADANGŲ SLĖGIO NUSTATYMAS

Jutikliais nuolat tikrinamas padangų oro
slėgis ir įjungiamas signalizatorius, jei
aptinkamas nepakankamas slėgis, pradurta
padanga arba jutiklio sutrikimas.
Bet kokį nustatytą trūkumą signalizuoja
vaizdinė ir garsinė informacija ir pranešimas
ekrane.

Nukritus padangos slėgiui

Užsidega priežiūros lemputė.
Kai aptinkamas nepakankamas padangos oro
slėgis, padangos deformacijos gali nesimatyti.
Kaip galima greičiau patikrinkite padangų
oro slėgį.


Pradūrus padangą

Užsidega STOP lemputė.
Tuoj pat sustokite vengdami bet kokio
staigaus manevro vairu ir stabdžiais.
Laikinai sutaisykite padangą naudodamiesi
laikino padangos sutaisymo komplektu, arba
uždėkite atsarginį ratą.
Pakeiskite pažeistą ratą ir nedelsdami
patikrinkite padangų oro slėgį.


Jutiklio sutrikimas arba
netikrinamas(-i) jutiklis(-iai)
Užsidega priežiūros lemputė.
Pakeitus ratą arba jei sugenda slėgio
tikrinimo jutiklis, padangų slėgis nebėra
tikrinamas. Kreipkitės į CITROËN tinklo
atstovybę arba kvalifikuotą remonto dirbtuvę,
kad pakeistų netinkamą jutiklį. Žr. 7 dalies skyrių "Rato pakeitimas".
Jei pažeistas ratas pakeičiamas ratu,
neturinčiu jutiklio (pvz., atsarginiu ratu),
pranešimas apie pažeidimą išliks rodomas,
primindamas, kad šio rato padangos slėgis
nėra tikrinamas ir kad reikia sutaisyti
pažeistą ratą, turintį jutiklį.

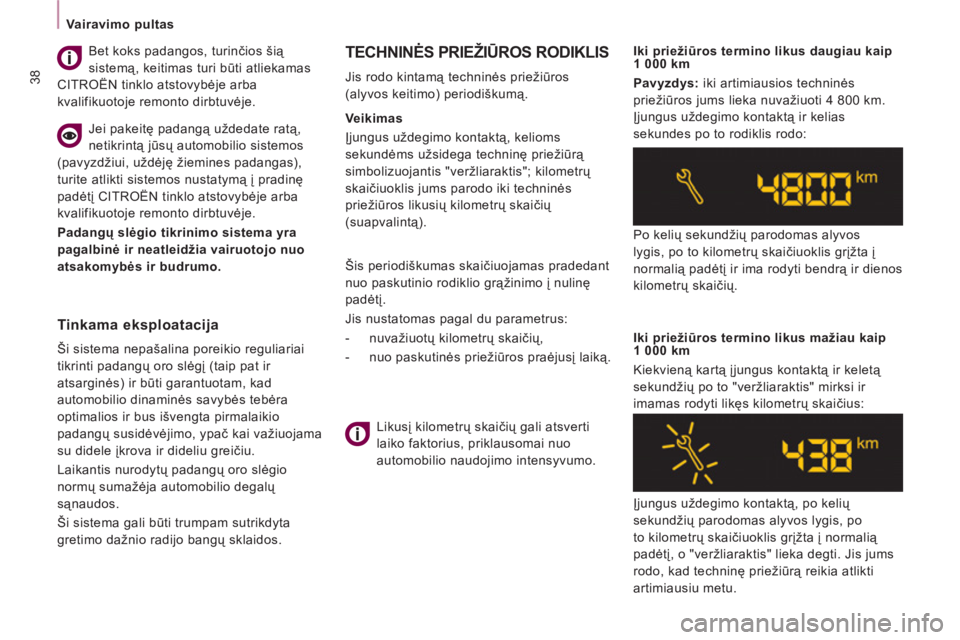

38


Vairavimo pultas

Šis periodiškumas skaičiuojamas pradedant
nuo paskutinio rodiklio grąžinimo į nulinę
padėtį.
Jis nustatomas pagal du parametrus:


- nuvažiuotų kilometrų skaičių,

- nuo paskutinės priežiūros praėjusį laiką. Po kelių sekundžių parodomas alyvos
lygis, po to kilometrų skaičiuoklis grįžta į
normalią padėtį ir ima rodyti bendrą ir dienos
kilometrų skaičių.

Iki priežiūros termino likus mažiau kaip
1 000 km
Kiekvieną kartą įjungus kontaktą ir keletą
sekundžių po to "veržliaraktis" mirksi ir
imamas rodyti likęs kilometrų
skaičius:
Įjungus uždegimo kontaktą, po kelių
sekundžių parodomas alyvos lygis, po
to kilometrų skaičiuoklis grįžta į normalią
padėtį, o "veržliaraktis" lieka degti. Jis jums
rodo, kad techninę priežiūrą reikia atlikti
artimiausiu metu.


Likusį kilometrų skaičių gali atsverti
laiko faktorius, priklausomai nuo
automobilio naudojimo intensyvumo.
Iki priežiūros termino likus daugiau kaip
1 000 km

Pavyzdys:
iki artimiausios techninės
priežiūros jums lieka nuvažiuoti 4 800 km.
Įjungus uždegimo kontaktą ir kelias
sekundes po to rodiklis rodo:
TECHNINĖS PRIEŽIŪROS RODIKLIS

Jis rodo kintamą techninės priežiūros
(alyvos keitimo) periodiškumą.

Veikimas
Įjungus uždegimo kontaktą, kelioms
sekundėms užsidega techninę priežiūrą
simbolizuojantis "veržliaraktis"; kilometrų
skaičiuoklis jums parodo iki techninės
priežiūros likusių kilometrų skaičių
(suapvalintą).


Tinkama eksploatacija

Ši sistema nepašalina poreikio reguliariai
tikrinti padangų oro slėgį (taip pat ir
atsarginės) ir būti garantuotam, kad
automobilio dinaminės savybės tebėra
optimalios ir bus išvengta pirmalaikio
padangų susidėvėjimo, ypač kai važiuojama
su didele įkrova ir dideliu greičiu.
Laikantis nurodytų padangų oro slėgio
normų sumažėja automobilio degalų
sąnaudos.
Ši sistema gali būti trumpam sutrikdyta
gretimo dažnio radijo bangų sklaidos. Bet koks padangos, turinčios šią
sistemą, keitimas turi būti atliekamas
CITROËN tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje.
Jei pakeitę padangą uždedate ratą,
netikrintą jūsų automobilio sistemos
(pavyzdžiui, uždėję žiemines padangas),
turite atlikti sistemos nustatymą į
pradinę
padėtį CITROËN tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje.

Padangų slėgio tikrinimo sistema yra
pagalbinė ir neatleidžia vairuotojo nuo
atsakomybės ir budrumo.
