CITROEN JUMPER MULTISPACE 2013 Instructieboekjes (in Dutch)

11 9


Onder de motorkap


ONDERHOU
D
6
BENZINEMOTOR


4. Reservoir rem- en koppelingsvloeistof.

5. Luchtfilter.

6. Motoroliepeilstok.

1. Reservoir ruiten- en koplampsproeiers.

2. Zekeringkast.

3. Reservoir koelvloeistof.
7. Motorolie (bij) vullen.

8. Reservoir stuurbekrachtiging.

9. Afneembaar sleepoog.

120


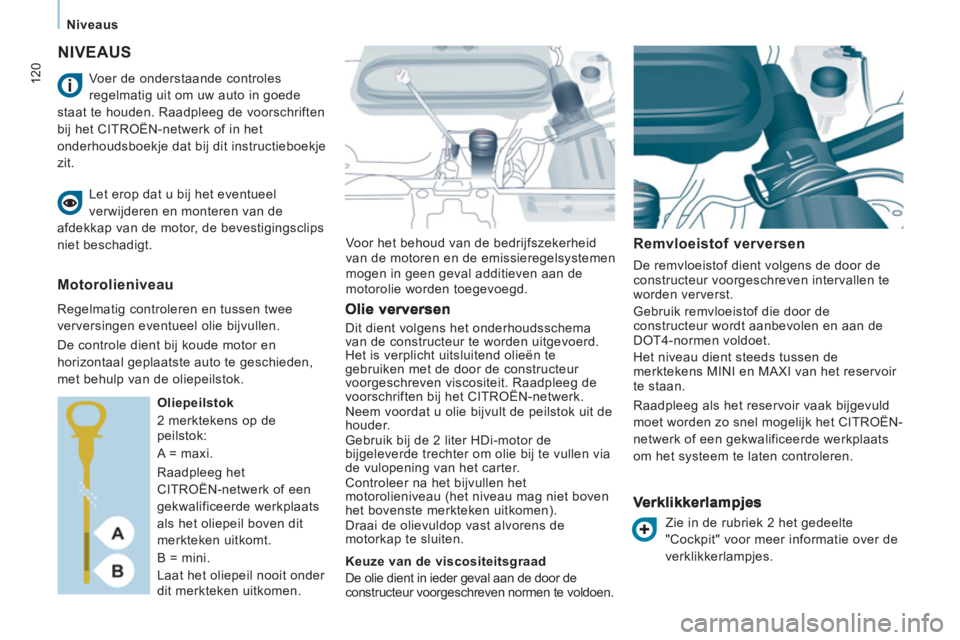

Niveaus
NIVEAUS

Voor het behoud van de bedrijfszekerheid
van de motoren en de emissieregelsystemen
mogen in geen geval additieven aan de
motorolie worden toegevoegd.


Remvloeistof verversen

De remvloeistof dient volgens de door de
constructeur voorgeschreven intervallen te
worden ververst.
Gebruik remvloeistof die door de
constructeur wordt aanbevolen en aan de
DOT4-normen voldoet.
Het niveau dient steeds tussen de
merktekens MINI en MAXI van het reservoir
te staan.
Raadpleeg als het reservoir vaak bijgevuld
moet worden zo snel mogelijk het CITROËN-
netwerk of een gekwalificeerde werkplaats
om het systeem te laten controleren. Voer de onderstaande controles
regelmatig uit om uw auto in goede
staat te houden. Raadpleeg de voorschriften
bij het CITROËN-netwerk of in het
onderhoudsboekje dat bij dit instructieboekje
zit.
Let erop dat u bij het eventueel
verwijderen en monteren van de
afdekkap van de motor, de bevestigingsclips
niet beschadigt.
Motorolieniveau

Regelmatig controleren en tussen twee
verversingen eventueel olie bijvullen.
De controle dient bij koude motor en
horizontaal geplaatste auto te geschieden,
met behulp van de oliepeilstok.

Oliepeilstok
2 merktekens op de
peilstok:
A = maxi.
Raadpleeg het
CITROËN-netwerk of een
gekwalificeerde werkplaats
als het oliepeil boven dit
merkteken uitkomt.
B = mini.
Laat het oliepeil nooit onder
dit merkteken uitkomen.
Dit dient volgens het onderhoudsschema
van de constructeur te worden uitgevoerd.
Het is verplicht uitsluitend olieën te
gebruiken met de door de constructeur
voorgeschreven viscositeit. Raadpleeg de
voorschriften bij het CITROËN-netwerk.
Neem voordat u olie bijvult de peilstok uit de
houder.
Gebruik bij de 2 liter HDi-motor de
bijgeleverde trechter om olie bij te vullen via
de vulopening van het carter.
Controleer na het bijvullen het
motorolieniveau (het niveau mag niet boven
het bovenste merkteken uitkomen).
Draai de olievuldop vast alvorens de
motorkap te sluiten.

Keuze van de viscositeitsgraad
De olie dient in ieder geval aan de door de
constructeur voorgeschreven normen te voldoen.


Zie in de rubriek 2 het gedeelte
"Cockpit" voor meer informatie over de
verklikkerlampjes.

121


Niveaus

ONDERHOU
D
6


Koelvloeistofniveau

Gebruik om ernstige motorschade te
voorkomen uitsluitend door de constructeur
aanbevolen koelvloeistof.
Als de motor warm is, wordt de temperatuur
van de koelvloeistof geregeld door de
koelventilator.
Wacht voor werkzaamheden aan het
koelsysteem ten minste 1 uur nadat
de motor gedraaid heeft, omdat de
koelventilator nog kan (gaan) werken als de
sleutel uit het contactslot is verwijderd en
het koelsysteem onder druk staat.
Draai de dop eerst een kwart omwenteling
los om de druk te laten dalen en te
voorkomen dat de hete koelvloeistof uit
het koelsysteem spuit. Trek, als de druk
eenmaal gedaald is, de dop los en vul
koelvloeistof bij.
Laat het koelsysteem, als vaak koelvloeistof
moet worden bijgevuld, zo snel mogelijk
controleren door het CITROËN-netwerk of
een gekwalificeerde werkplaats.
Vloeistofniveau stuurbekrachtiging
Controleer het niveau van de
stuurbekrachtigingsvloeistof als de auto op
een vlakke ondergrond staat en de motor
koud is. Draai de dop met geïntegreerde
peilstok los en controleer of het niveau
tussen de merktekens MINI en MAXI staat.


Niveau brandstofadditief (diesel met roetfilter)

Een te laag additiefniveau
wordt aangegeven door het
verklikkerlampje service in combinatie met
een geluidssignaal en een melding op het
multifunctionele display.
Als dit bij draaiende motor gebeurt, komt
dit doordat het roetfilter verstopt dreigt te
raken (uitzonderlijke rij-omstandigheden:
veelvuldig stadsverkeer, lage snelheid,
lange files, ...).
Om het filter te regenereren, wordt
geadviseerd zo snel mogelijk, indien de
omstandigheden dit toelaten, gedurende
minstens 5 minuten met een snelheid van
60 km/uur of hoger te rijden (totdat de
melding op het display verdwijnt en het
verklikkerlampje service uit gaat).
Tijdens het regenereren van het roetfilter,
kunnen enkele geluiden van het relais
hoorbaar zijn onder het dashboard.
Raadpleeg het CITROËN-netwerk of een
gekwalificeerde werkplaats als de melding
niet verdwijnt en het lampje service blijft
branden.
Bijvullen
Het niveau dient steeds tussen de
merktekens MINI en MAXI van het
expansievat te staan. Laat het koelsysteem,
als meer dan 1 liter moet worden bijgevuld,
controleren door het CITROËN-netwerk of
een gekwalificeerde werkplaats.

Vloeistofniveau ruiten- enkoplampsproeiers

Wij adviseren u voor een optimale reiniging
en voor uw eigen veiligheid de producten uit
het CITROËN-gamma te gebruiken.
Inhoud reservoir ruitensproeiers: ongeveer
4,5 liter.
Als uw auto is voorzien van
koplampsproeiers, bedraagt de inhoud van
het reservoir 7,5 liter.
Voor een optimale reiniging en om
bevriezing te voorkomen is het (bij)vullen
van het reservoir met water niet toegestaan.

Bijvullen
Laat het bijvullen zo spoedig mogelijk
uitvoeren door het CITROËN-netwerk of een
gekwalificeerde werkplaats.

Controles


CONTROLES


Accu

Laat uw accu voor de winter door het
CITROËN-netwerk of een gekwalificeerde
werkplaats controleren.

Remblokken

De slijtage van de remblokken is sterk
afhankelijk van de rijstijl, vooral bij
stadsverkeer en veel korte ritten. Hierdoor kan
het noodzakelijk blijken om de remblokken
vaker, tussen twee onderhoudscontroles door,
te laten controleren.
Als het remvloeistofniveau te laag is, kan dit
behalve door lekkage van het remsysteem
ook veroorzaakt worden door slijtage van de
remblokken.


Slijtage remschijven/-trommels

Raadpleeg voor meer informatie over de
controle van uw remschijven/-trommels het
CITROËN-netwerk of een gekwalificeerde
werkplaats.


Handrem

Als de handrem een te grote slag heeft
of als het systeem minder goed werkt,
moet de handrem zelfs tussen twee
onderhoudscontroles worden afgesteld.
Laat het systeem controleren door het
CITROËN-netwerk of een gekwalificeerde
werkplaats.
Oliefilter

Vervang het oliefilterelement regelmatig,
volgens het onderhoudsschema.
Koolstoffilter en interieurfilter

Het koolstoffilter zorgt ervoor dat stofdeeltjes
permanent en krachtig gefilterd worden.
Een verstopt interieurfilter vermindert de
prestaties van de airconditioning en kan
nare geuren in het interieur veroorzaken.
Wij adviseren u een gecombineerd
interieurfilter de gebruiken. Danzij het
specifieke tweede actieve filter, draagt
het bij aan de zuivering van de door de
inzittenden ingeademde lucht en aan
een schoon interieur (vermindering van
allergische reacties, onaangename geuren
en vette aanslag).
Raadpleeg het onderhoudsboekje voor
informatie over het vervangingsinterval van
de filterelementen.
Als de omgeving (veel stof) en de
gebruiksomstandigheden van de auto (veel
stadsverkeer) daartoe aanleiding geven,
moeten de filters twee keer zo vaak worden
vervangen.

Roetfilter (diesel)

Het roetfilter levert een
actieve bijdrage aan het
verbeteren van de luchtkwaliteit
door het tegenhouden van
onverbrande vuildeeltjes. Dit wordt
automatisch en periodiek geregeld door het
motormanagementsysteem.
Dit lampje gaat branden als er kans is op
verstopping van het roetfilter.
Deze waarschuwing wijst op een
beginnende verzadiging van het roetfilter
(veelvuldige stadsritten: lage snelheden,
verkeersopstoppingen…).
Raadpleeg het CITROËN-netwerk of
een gekwalificeerde werkplaats als deze
waarschuwing niet verdwijnt.
Als langdurig met zeer lage snelheid wordt
gereden of de motor langdurig stationair
draait, kan bij gasgeven soms rook uit de
uitlaat waargenomen worden. Dit heeft geen
invloed op de prestaties van de auto en
heeft geen gevolgen voor het milieu.
Om het filter te regenereren wordt
aangeraden zo spoedig mogelijk, als de
verkeerssituatie dit toelaat, gedurende ten
minste 5 minuten met een snelheid van
meer dan 60 km/h te gaan rijden (tot de
waarschuwing verdwijnt). Raadpleeg in rubriek 6 het gedeelte
"Onder de motorkap".

123
Controles

ONDERHOU
D
6
Handgeschakelde versnellingsbak

Laat het niveau controleren volgens het
onderhoudsschema van de constructeur.
Raadpleeg de bladzijden in het
onderhoudsboekje, die betrekking
hebben op de motoruitvoering van uw
auto, voor het laten controleren van
de belangrijkste niveaus en bepaalde
onderdelen volgens het onderhoudsschema
van de constructeur.

Gebruik uitsluitend door CITROËN
aanbevolen producten of
gelijkwaardige kwaliteitsproducten.
Om de werking van belangrijke organen
zoals het remsysteem te optimaliseren,
worden door CITROËN specifieke producten
geselecteerd en aangeboden.
Vanwege de kans op beschadiging van het
elektrisch systeem is het reinigen van de
motorruimte met een hogedrukreiniger niet
toegestaan.

1,6 l HDi

2 l HDi



Aftappen van water in het brandstoffilter

Als dit lampje gaat branden,
moet het brandstoffilter worden
afgetapt. Om te voorkomen
dat het lampje gaat branden
kan het filter ook op regelmatige basis
worden afgetapt, bijvoorbeeld bij een
onderhoudsbeurt.
Draai de aftapplug aan het uiteinde van de
transparante slang los.
Ga door met aftappen tot al het water uit het
fi lter is weggelopen via de transparante slang.
Draai vervolgens de aftapplug weer vast.
De HDi-motoren zijn technologisch
geavanceerde motoren.
Raadpleeg voor alle werkzaamheden het
CITROËN-netwerk of een gekwalificeerde
werkplaats. Tijdens het regenereren kan een verhoogd
stationair toerental worden waargenomen,
kan de ventilator aanslaan en kan een
hoge uitlaattemperatuur ontstaan. Het is
dan ook raadzaam de auto uit de buurt van
brandbaar materiaal (gras, dorre bladeren,
dennenaalden of bosrand) te parkeren om
brandgevaar te voorkomen.

Innovatie voor nog betere prestaties
Sinds meer dan 40 jaar ontwikkelen de Research &
Development-teams van TOTAL voor CITROËN
smeermiddelen die geschikt zijn voor de nieuwste
technologieën die in auto’s van het merk CITROËN
worden toegepast, zowel voor wedstrijddoeleinden
als gebruik in het dagelijkse leven.
Zo kunt u rekenen op de beste prestaties van de
motor.

Een optimale bescherming van uw
motor
Het gebruik van TOTAL
smeermiddelen bij het onderhoud van
uw CITROËN zorgt voor een langere
levensduur en betere prestaties van de
motor, waarbij tevens het milieu wordt
gerespecteerd.

125
Brandstof

ONDERHOU
D
6

BRANDSTOF TANKEN


Tanken
Het tanken dient met afgezette motor
te
geschieden.
Zodra dit lampje gaat branden
en als de wijzer aan het begin
van het rode gebied staat, is het
minimum brandstofniveau bereikt.
Op dat moment is er nog ongeveer 8 liter
brandstof in de tank.
Tank bij de eerstvolgende gelegenheid om
een lege brandstoftank te voorkomen. Houd tijdens het tanken de linker
schuifdeur (volgens uitvoering)
gesloten om te voorkomen dat de
brandstofvulklep wordt beschadigd.

Rijd nooit door tot de tank
helemaal leeg is, hierdoor kunnen
het emissieregelsysteem en het
injectiesysteem beschadigd raken.
Te laag brandstofniveau
Het is normaal dat bij het openen van de
tankdop een geluid van aanzuigende lucht
hoorbaar is, aangezien er een vacuüm
ontstaat dat wordt veroorzaakt door de
afdichting van het brandstofcircuit.
Op een label staat de voorgeschreven soort
brandstof aangegeven.
Er moet minimaal 8 liter brandstof worden
getankt om er voor te zorgen dat de
brandstofmeter het niveau weer aangeeft.
Laat het vulpistool bij het aftanken van de
auto nooit meer dan 3 keer automatisch
uitspringen. Indien dit wel gebeurt, kunnen
er storingen optreden.

De inhoud van de brandstoftank bedraagt
ca. 80 liter.


- Vergrendel na het tanken de vuldop en
sluit de vulklep.


U kunt deze schuifdeur vergrendelen met
het elektrische kinderslot. Zie in de
rubriek 2 het gedeelte “Toegang tot de
auto”.


- Open de brandstofvulklep.
Steek de sleutel in het slot en draai deze
een kwart omwenteling.

- Trek de tankdop uit de vulopening en
bevestig deze aan de haak aan de
binnenzijde van de vulklep.

DIESEL
126


Brandstof


BRANDSTOFTOEVOERUITGESCHAKELD

Bij een zware aanrijding wordt de
brandstoftoevoer automatisch door de
brandstofafsluiter onderbroken.
HANDOPVOERPOMP DIESEL



In het geval van een lege brandstoftank is
het noodzakelijk het brandstofsysteem te
ontluchten:


- vul de brandstoftank met minimaal vijf
liter diesel,

- bedien de handopvoerpomp van de
ontluchting (onder de beschermkap in
de motorruimte) tot u brandstof in de
transparante slang ziet komen,

- houd de sleutel in de stand "D" (starten)
tot de motor aanslaat. Als dit verklikkerlampje gaat
knipperen, verschijnt een melding
op het display.
Controleer buiten de auto of u geen brandstof
ruikt en of er geen brandstofl ekkage is en
herstel de brandstoftoevoer als volgt:


- zet het contact af (stand STOP),

- neem de sleutel uit het contactslot,

- plaats de sleutel in het contactslot,

- zet het contact aan en start de motor.










Brandstofkwaliteit voor dieselmotoren Brandstofkwaliteit voor benzinemotoren

Auto's met dieselmotoren kunnen
probleemloos rijden op biobrandstoffen die
aan de huidige en toekomstige Europese
richtlijnen voldoen (diesel die voldoet aan de
richtlijn EN 590 gemengd met biobrandstof
die voldoet aan de richtlijn EN 14214) en die
aan de pomp getankt kunnen worden (met
een gehalte aan methyl-estervetzuren
van 0 tot 7%).
Het gebruik van biobrandstof B30 is mogelijk
bij bepaalde dieselmotoren op voorwaarde
dat de bijzondere onderhoudsvoorschriften
strikt worden nageleefd. Raadpleeg het
CITROËN-netwerk of een gekwalificeerde
werkplaats.
Het gebruik van elk ander type
(bio)brandstof (zuivere of verdunde
plantaardige of dierlijke olie, stookolie ...) is
nadrukkelijk verboden (kans op schade aan
de motor en het brandstofcircuit).

Auto's met benzinemotoren kunnen
probleemloos rijden op biobrandstoffen van
het type E10 en E24 (deze bevatten resp.
10% en 24% ethanol) die voldoen aan de
Europese richtlijnen EN 228 en EN 15376.
Brandstoffen van het type E85 (deze
bevatten tot 85% ethanol) zijn uitsluitend
geschikt voor auto's die speciaal bestemd
zijn voor dit type brandstof (BioFlex-auto's).
De kwaliteit van de ethanol moet voldoen
aan de Europese richtlijn EN 15293.
Auto's die kunnen rijden op brandstoffen met
een ethanolgehalte tot 100% (type E100),
worden alleen verkocht in Brazilië.

127
Brandstof

ONDERHOU
D
6
KNOP VAN DE
HANDOPVOERPOMP DIESEL
In het geval van een lege brandstoftank
is het mogelijk het brandstofsysteem te
ontluchten met behulp van de drukknop:


- vul de brandstoftank met minimaal vijf
liter diesel,

- open de motorkap,
- maak de beschermkap los om de
drukknop van de handopvoerpomp te
kunnen bereiken,

- zet de kap aan de rechterzijde van de
motor,

- duw de drukknop krachtig in om de
pomp in te schakelen; de brandstof
verschijnt in de slang,

- houd de sleutel in de stand "D" (starten)
tot de motor aanslaat,
- plaats de twee uitsparingen in de
nokken aan de achterzijde van de motor
om de beschermkap weer terug te
plaatsen,

- druk de beschermkap vast,

- sluit de motorkap. Als de motor niet meteen aanslaat, blijf
het dan niet proberen.
Bedien de drukknop van de
handopvoerpomp en vervolgens de
startmotor opnieuw.

128


Accu


ACCU

De accu bevindt zich in een ruimte onder de
vloer, vóór de linker voorstoel.
Wacht 2 minuten na het uitzetten van het
contact alvorens de accu los te koppelen.
Maak de accupoolklemmen niet los bij
draaiende motor.
Laad de accu niet op zonder de accukabels
los te nemen.
Zet, elke keer nadat de accukabels weer zijn
aangesloten, het contact AAN en wacht
1 minuut alvorens de motor te starten, zodat
de elektronische systemen geïnitialiseerd
kunnen worden. Raadpleeg het CITROËN-
netwerk of een gekwalificeerde werkplaats
als er zich na deze handeling toch nog
problemen voordoen.
Het is raadzaam de accu los te
koppelen als uw auto langer dan een
maand buiten gebruik is. acculader:


- maak de accupoolklemmen los,

- volg de aanwijzingen van de fabrikant op
de acculader,

- sluit de accukabels weer aan, te
beginnen met de (-) kabel,

- controleer of de accupolen en de
klemmen schoon zijn. Indien ze
bedekt zijn met een (witte of groene)
oxidatielaag, neem dan de accukabels
los en reinig de polen en de klemmen.

Starten met een hulpaccu:



- sluit eerst de rode kabel aan op de (+)
polen van de beide accu's,

- sluit de groene of zwarte kabel aan op
de (-) pool van de hulpaccu,

- sluit het andere uiteinde van de
groene of zwarte kabel aan op een zo
ver mogelijk van de accu verwijderd
massapunt van de te starten auto,

- stel de startmotor in werking en laat de
motor draaien,

- wacht tot de motor stationair draait en
neem dan de kabels los.
Deze sticker geeft aan dat er een
speciale 12V-loodaccu is gebruikt die
alleen losgekoppeld en/of vervangen mag
worden bij het CITROËN-netwerk of bij een
gekwalificeerde werkplaats.
Het negeren van deze aanwijzing kan
ertoe leiden dat de accu vroegtijdig aan
vervanging toe is.
