CITROEN JUMPER MULTISPACE 2013 Lietošanas Instrukcija (in Latvian)

11 9
Nodalījums zem motora pārsega

PĀRBAUDE
S
6
BENZĪNA DZINĒJI


4.
Bremžu un sajūga šķidruma tvertne.

5.
Gaisa filtrs.

6.
Eļļas mērstienis.

1.
Logu tīrītāju un lukturu mazgāšanas
šķidruma tvertne.

2.
Drošinātāju bloks.

3.
Dzesēšanas šķidruma tvertne.
7.
Motoreļļas uzpilde.

8.
Stūres pastiprinātāja šķidruma tvertne.

9.
Noņemams āķis automašīnas vilkšanai.

120

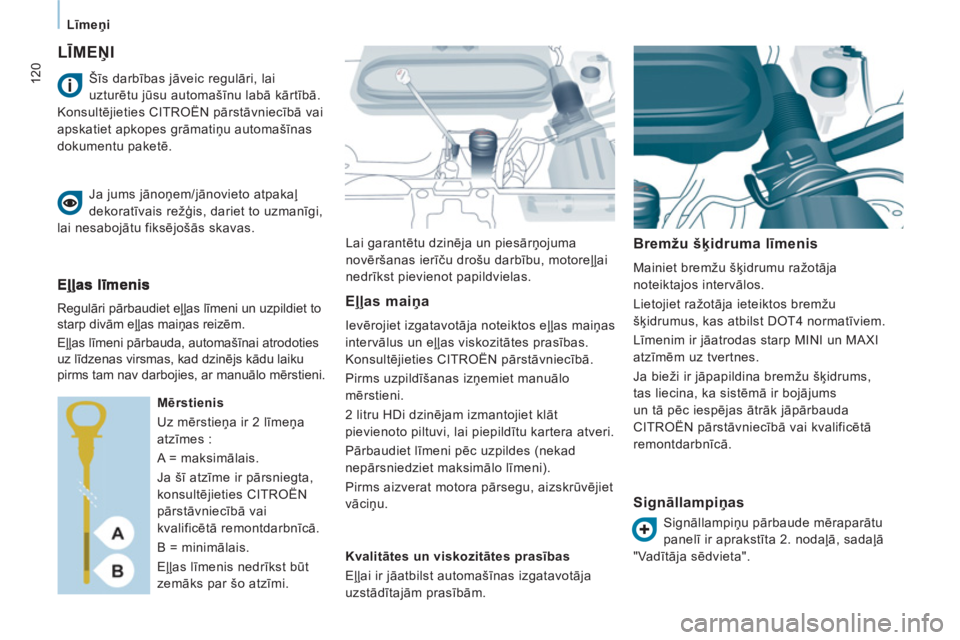

Līmeņi
LĪMEŅI

Lai garantētu dzinēja un piesārņojuma
novēršanas ierīču drošu darbību, motoreļļai
nedrīkst pievienot papildvielas.


Bremžu šķidruma līmenis

Mainiet bremžu šķidrumu ražotāja
noteiktajos intervālos.
Lietojiet ražotāja ieteiktos bremžu
šķidrumus, kas atbilst DOT4 normatīviem.
Līmenim ir jāatrodas starp MINI un MAXI
atzīmēm uz tvertnes.
Ja bieži ir jāpapildina bremžu šķidrums,
tas liecina, ka sistēmā ir bojājums
un tā pēc iespējas ātrāk jāpārbauda
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā. Šīs darbības jāveic regulāri, lai
uzturētu jūsu automašīnu labā kārtībā.
Konsult
ējieties CITROËN pārstāvniecībā vai
apskatiet apkopes grāmatiņu automašīnas
dokumentu paketē.
Ja jums jānoņem/jānovieto atpakaļ
dekoratīvais režģis, dariet to uzmanīgi,
lai nesabojātu fiksējošās skavas.

Regulāri pārbaudiet eļļas līmeni un uzpildiet to
starp divām eļļas maiņas reizēm.
Eļļas līmeni pārbauda, automašīnai atrodoties
uz līdzenas virsmas, kad dzinējs kādu laiku
pirms tam nav darbojies, ar manuālo mērstieni.

Mērstienis
Uz mērstieņa ir 2 līmeņa
atzīmes :
A = maksimālais.
Ja šī atzīme ir pārsniegta,
konsultējieties CITROËN
pārstāvniecībā vai
kvalificētā remontdarbnīcā.
B = minimālais.
Eļļas līmenis nedrī
kst būt
zemāks par šo atzīmi.
Eļļas maiņa

Ievērojiet izgatavotāja noteiktos eļļas maiņas
intervālus un eļļas viskozitātes prasības.
Konsultējieties CITROËN pārstāvniecībā.
Pirms uzpildīšanas izņemiet manuālo
mērstieni.
2 litru HDi dzinējam izmantojiet klāt
pievienoto piltuvi, lai piepildītu kartera atveri.
Pārbaudiet līmeni pēc uzpildes (nekad
nepārsniedziet maksimālo līmeni).
Pirms aizverat motora pārsegu, aizskrūvējiet
vāciņu.

Kvalitātes un viskozitātes prasības
Eļļai ir jāatbilst automašīnas izgatavotāja
uzstādītajā
m prasībām.



Signāllampiņas

Signāllampiņu pārbaude mēraparātu
panelī ir aprakstīta 2. nodaļā, sadaļā
"Vadītāja sēdvieta".

121


Līmeņi

PĀRBAUDE
S
6


Dzesēšanas šķidruma līmenis

Lietojiet tikai ražotāja ieteikto šķidrumu.
Pretējā gadījumā jūs riskējat nodarīt smagus
bojājumus jūsu motoram.
Kad dzinējs ir karsts, dzesēšanas šķidruma
temperatūru regulē ventilators. Tas darbojas
arī tad, kad aizdedze ir izslēgta. Dzesēšanas
sistēma ir zem spiediena, tādēļ pēc dzinēja
izslēgšanas pagaidiet stundu, pirms sākt
jebkādas darbības.
Lai izvairītos no apdegumiem, par
ceturtdaļapgriezienu atskrūvējiet vāciņu,
lai samazinātu šķidruma spiedienu. Kad
spiediens ir samazinājies, noņemiet vāciņu
un papildiniet dzesēšanas šķidruma l
īmeni.
Ja bieži ir jāpapildina dzesēšanas šķidrums,
tas liecina, ka sistēmā ir bojājums
un tā pēc iespējas ātrāk jāpārbauda
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.

Automašīnai jāatrodas uz līdzenas virsmas
un motoram jābūt atdzesētam. Atskrūvējiet
mērstieņa vāciņu un pārbaudiet līmeni,
kuram ir jāatrodas starp MINI un MAXI
atzīmēm.

Dīzeļdegvielaspapildpiedevas līmenis (Dīzeļdzinējs ar kvēpu
daļiņu filtru)

Par nepietiekamu dīzeļdegvielas
papildpiedevas līmeni liecina servisa
lampiņas iedegšanās kopā ar skaņas signālu
un paziņojumu ekrānā.
Ja tas notiek, motoram darbojoties, tad tas ir
saistīts ar daļiņu filtra aizsērēšanos (saistīts
ar ilgstošu braukšanu grūtos pilsētas tipa
apstākļos : samazināts ātrums, ilgstoša
atrašanās sastrēgumos...).
Lai filtru iztīrītu, tiklīdz iespējams un
braukšanas apstākļi to ļauj, ieteicams braukt
ar ātrumu ne mazāku par 60 km/h vismaz
piecas minūtes (līdz pazūd paziņojums no
daudzfunkciju ekrāna un nodziest servisa
signāllamiņa).
Da
ļiņu filtra attīrīšanās laikā zem borta
paneļa varētu būt dzirdami trokšņi.
Ja paziņojums nenodziest un servisa
signāllampiņa paliek degot, sazinieties ar
CITROËN pārstāvniecību vai kvalificētu
remontdarbnīcu.
Papildināšana
Līmenim ir jāatrodas starp MINI
un MAXI atzīmēm uz izplešanās
trauka. Ja papildinātais daudzums
pārsniedz 1 litru, pārbaudiet sistēmu
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.

Logu un lukturu mazgāšanas šķidruma līmenis

Lai nodrošinātu optimālu tīrīšanas kvalitāti
un garantētu jūsu drošību, iesakām lietot
tikai CITROËN ieteiktos izstrādājumus.
Logu mazgāšanas šķidruma rezervuāra
ietilpība : apmēram 4,5 litri.
Ja jūsu automašīna ir aprīkota ar lukturu
mazgāšanas funkciju, tvertnes ietilpība ir
7.5 litri.
Lai nodrošinātu optimālu mazgāšanu un
izvairītos no aizsalšanas, šis šķidrums nav
jāpapildina ar ūdeni.

Papildinājums
Tā līmeņa papildināšana obligāti steidzami
jāveic CITROËN pārstāvniecībā vai
kvalificēt
ā remontdarbnīcā.

Pārbaudes

PĀRBAUDES


Akumulators

Tuvojoties ziemas periodam, pārbaudiet
akumulatoru CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.


Bremžu uzlikas

Bremžu nolietošanās ir atkarīga no
braukšanas stila, īpaši tas attiecināms
uz automašīnām, kuras tiek izmantotas
nelieliem pārbraucieniem pilsētā. Bremžu
stāvokli var būt nepieciešams pārbaudīt
starp divām automašīnas apkopes reizēm.
Zems bremžu šķidruma līmenis norāda uz
bremžu uzliku nolietojumu.


Disku nolietojuma stāvoklis/bremžu korpuss

Visos jautājumos, kas attiecas uz disku
nolietojuma stāvokli / bremžu korpusu,
konsultējieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.


Stāvbremze

Ja stāvbremze ir pārāk nolietojusies vai
sistēma zaudē efektivitāti, regulēšana jāveic
arī starp divām automašīnas apkopes reizēm.
Pārbaudiet sistēmu CITROËN
pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Eļļas filtrs

Sekojot apkopes plāna ieteikumam,
periodiski mainiet eļļas filtru.
Ogles filtrs un salona filtrs

Ogles filtrs spēcīgi un nepārtraukti attīra
gaisu no putekļiem.
Salona filtrs, ja tas ir aizsprostots, var
iespaidot gaisa kondicioniera sistēmas
darbību un radīt nevēlamas smakas.
Mēs jums iesakām izvēlēties kombinēto
salona filtru. Pateicoties tā otrajam
specifiskajam un aktīvajam filtram, tas kalpo
kā salona gaisa attīrītājs un tajā nodrošina
gaisa tīrību (samazinās alerģiskie simptomi,
nepatīkamas smakas un logu svīšana).
Iepazīstieties ar apkopes rokasgrāmatu, lai
uzzinātu cik bieži šie elementi ir jāmaina.
Atkarībā no apkārtējās vides apstākļiem
(putekļaina vide...) un automašīnas
ekspluatā
cijas apstākļiem (braukšana
pilsētā...) mainiet tos divreiz biežāk.


Kvēpu daļiņu filtrs (Dīzeļdzinējs)

Šis filtrs aktīvi pasargā gaisa
kvalitāti, aizturot nesadegušās
putekļu daļiņas. Tā pilnīgi
automātisku vadību nodrošina
dzinēja vadības sistēma.
Šis indikators iedegas, ja rodas
aizsērēšanas risks.
Šis brīdinājuma signāls parādās kvēpu
daļiņu filtra aizsērēšanās sākumā (ilgstoši
pilsētas satiksmes apstākļos : samazināts
ātrums, sastrēgumi...).
Ja brīdinājums saglabājas, konsultējieties
CITROËN pārstāvniecībā vai kvalific
ētā
remontdarbnīcā.
Piezīme : pēc ilgstošas automašīnas
ekspluatācijas, braucot ļoti mazā ātrumā vai
ar nepilnu jaudu, piespiežot gāzes pedāli,
jūs ārkārtas gadījumā varat konstatēt ūdens
garaiņu izplūšanu no izpūtēja. Tie nekādā
veidā kaitīgi neietekmē ne automašīnu, ne
apkārtējo vidi.
Lai veiktu filtra reģenerāciju, tiklīdz
iespējams un braukšans apstākļi to atļauj,
ieteicams braukt ar ātrumu, kas lielāks par
60 km/h, vismaz 5 minūtes (lī
dz indikators
nodziest un/vai līdz pazūd brīdinājuma
paziņojums).
Sadaļa 6. nodaļā "Nodalījums zem
motora pārsega".

123
Pārbaudes

PĀRBAUDE
S
6
Manuāl
— pārnesumkārba

Pārbaudiet līmeni atbilstoši ražotāja
apkopes plānam.
Lai veiktu svarīgāko līmeņu pārbaudi
un atsevišķu elementu kontroli
atbilstoši ražotāja apkopes plānam, skatiet
lappuses par jūsu automašīnas motora veidu
tehniskās apkopes rokasgrāmatā.
Izmantojiet tikai CITROËN ieteiktus
izstrādājumus vai izstrādājumus ar
līdzīgu kvalitāti un parametriem.
Lai optimizētu tādu svarīgu sistēmu darbību
kā bremzēšanas sistēma, CITROËN izvēlas
un piedāvā īpašus izstrādājumus.
Lai nesabojātu elektriskās ierīces,
izvairieties no motora mazgāšanas ar
augstspiediena mazgāšanas ierīcēm.

1,6 l HDi

2 l HDi



Dīzeļdegvielas filtra attīrīšana no ūdens

Ja iedegas šis signāls, iztīriet
filtru. Citos gadījumos dariet
to regulāri katru reizi, mainot
motoreļļu.
Lai atbrīvotos no ūdens, atskrūvējiet
tīrīšanas skrūvi, kas atrodas uz caurspīdīgās
caurules gala.
Turpiniet, līdz ūdens vairs nav caurspīdīgajā
šļūtenē, tad aizskrūvējiet tīrīšanas skrūvi.
HDi motoriem nepieciešama īpaša
tehnoloģija.
Lai veiktu jebkādas darbības, konsultējieties
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā. Š
īs reģenerācijas laikā iespējams konstatēt
palēninājumu, elektriskā ventilatora
ieslēgšanos un izplūdes gāzu attīrīšanas
sistēmas darbība var sasniegt paaugstinātu
temperatūru, tādēļ ieteicams neapstādināt
automašīnu uz viegli uzliesmojošām
virsmām (sausa zāle vai lapas, priežu
skujas, pļavas vai meža malā).

Inovācijas darbības nodrošināšanai
Jau 40 gadus TOTAL Izpētes un Attīstības
nodaļas izstrādā eļļošanas materiālus CITROËN
vajadzībām atbilstoši jaunākajiem tehniskajiem
CITROËN automašīnu ievedumiem gan
sacensību, gan ikdienas vajadzībām.
Tas, lai nodrošinātu labāko Jūsu automašīnas
dzinēja darbību.

Optimāla Jūsu automašīnas
dzinēja aizsardzība
Veicot Jūsu CITROËN automašīnas
apkopi ar TOTAL eļļošanas
materiāliem, Jūs veicināt Jūsu
automašīnas dzinēja darbību un
ilgtspēju, taj
ā pat laikā saudzējot
vidi.
dod priekšroku

125


Degviela

PĀRBAUDE
S
6
DEGVIELAS TVERTNES UZPILDĪŠANA


Papildināšana
Degvielu drīkst uzpildīt tikai tad, ja dzinējs
ir izslēgts
.
Šai signāllampiņai iedegoties pirmo
reizi un tiklīdz bultiņa atrodas sarkanajā
zonā, ir sasniegts tvertnes līmenis mini.
No šī brīža jums atlikuši aptuveni
8 litri
degvielas.
Lai izvairītos no bojājumiem, pēc iespējas ātrāk
papildiniet degvielas daudzumu. Neatveriet sānu durvis kreisajā pusē, ja
jūsu automašīna ar tādām ir aprīkota,
jūs riskējat nodarīt bojājumus degvielas
tvertnei degvielas uzpildes laikā.


Nekad nebrauciet, līdz degvielas tvertne ir pilnīgi
sausa, jo tas var sabojāt pretpiesārņojuma un
iesmidzināšanas sistēmas.


Nepietiekams degvielas līmenis
Ja, atverot vāciņu, atskan gaisa spiediena
radīts troksnis, tā ir normāla parādība, jo tas
sastīts ar spiedienu degvielas sistēmā.
Uzlīmē tvertnes vāka iekšpusē norādīts
lietojamās degvielas veids.
Lai degvielas līmeņa mērītājs darbotos,
degvielas līmenim jāpārsniedz 8 litri.
Ja vēlaties pilnībā piepildīt degvielas tvertni,
neturpiniet degvielas uzpildi pēc
trešās
degvielas uzpildes pistoles atslēgšanās
reizes. Tas var izraisīt traucējumus
automašīnas darbībā.

Degvielas tvertnes tilpums ir aptuveni
80 litri.


- Pēc tvertnes piepildīšanas uzskrūvējiet
vāciņu un aizveriet degvielas tvertnes
vāku.


Jūs varat nobloķēt šīs durvis, izmantojot
funkciju "elektriskais bērnu drošības
sargs". Sadaļa 2, nodaļā "Vērtnes".


- Atveriet degvielas tvertnes vāku.
Ielieciet slēdzenē atslēgu un pagrieziet
to par ceturtdaļapgriezienu.

- Noņemiet vāciņu un ievietojiet to uz āķa
degvielas tvertnes vāka iekšpusē.

DIESEL
126
Degviela
ATSLĒGTA DEGVIELASPADEVES SISTĒMA

Spēcīga trieciena gadījumā sistēma
automātiski pārtrauc degvielas padevi
motoram.
DĪZEĻDZINĒJA DEGVIELASSŪKNISĻ
Ja tvertnē pilnībā beigusies degviela, no
jauna jāpiepilda degvielas padeves sistēma :




- ielejiet tvertnē vismaz piecus litrus
degvielas,

- vairākas reizes nospiediet manuālā
degvielas sūkņa rokturi, kas novietots
zem motora pārsega aizsardzības
paneļa, līdz caurspīdīgajā degvielas
šļūtenē parādās degviela,

- ieslēdziet aizdedzi un iedarbiniet
motoru. Signāla mirgošanu ekrānā pavada
paziņojums (Degvielas padeve
pārtraukta).
Pārbaudiet, vai ārpus automašīnas nav
redzama degvielas noplūde vai jūtama
smaka. Lai atjaunotu degvielas padevi :


- izslēdziet aizdedzi (pozīcija STOP).

- izņemiet atslēgu no aizdedzes.

- ievietojiet atslēgu aizdedzē.

- ieslēdziet aizdedzi un sāciet braukt.
Dīzeļdzinējiem paredzētās degvielas kvalitāteBenzīna dzinējos lietojamāsdegvielas kvalitāte


Dīzeļdzinēji ir pilnīgi savietojami ar
biodegvielām, kas atbilst Eiropas
pašreizējiem un nākotnes standartiem
(dīzeļdegviela atbilstoši normai EN 590
sajaukumā ar biodegvielu atbilstoši normai
EN 14214) un kas pieejami degvielas
sūkņos (ar 0 līdz 7 % taukskābes metila
estera).
Konsultējieties CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā. Biodegvielas
lietošana iespējama noteiktiem
dīzeļdzinējiem ; tomēr tās lietošana
pieļaujama, tikai stingri ievērojot īpašus
apkopes noteikumus.
Visu citu tipu (bio) degvielas lietošana (augu
vai dzīvnieku izcelsmes tīra vai atšķaidīta
eļļa, mazuts...) ir pilnīgi aizliegta (dzinēja un
degvielas sistēmas sabojāšanas risks).


Benzīna dzinēji ir pilnīgi savietojami ar E10
vai E24 tipa biodegvielu (kas satur 10% vai
24% etanola) atbilstoši Eiropas normai
EN 228 un EN 15376.
E85 tipa degviela (kas satur līdz pat 85 %
etanola) paredzēta tikai tām automašīnām,
kas izlaistas šī tipa degvielas lietošanai
(BioFlex automašīnas). Etanola kvalitātei
jāatbilst Eiropas normai EN 15293.
Vienīgi Brazīlijai speciāli ražotas
automašīnas paredzētas darbībai ar
degvielu, kas satur līdz pat 100% etanola
(E100 tipa).

127


Degviela

PĀRBAUDE
S
6
DĪZEĻDZINĒJA DEGVIELAS POGA

Ja tvertnē pilnībā beigusies degviela,
izmantojot vārsta bīdītāja pogu, ir iespējams
no jauna piepildīt degvielas padeves
sistēmu :


- ielejiet tvertnē vismaz piecus litrus
degvielas,

- atveriet motora pārsegu,
- atknipsējiet aizsargvāku, lai piekļūtu
iedarbināšanas spiedpogai,

- novietojiet vāku motora labajā pusē,

- spēcīgi nospiediet vārsta bīdītāja pogu,
lai to iedarbinātu ; degviela, tai plūstot
cauri, padara cauruli stingru,

- ieslēdziet aizdedzi un iedarbiniet
motoru.
- ievietojiet abus kronšteinus spraugās
dzinēja aizmugurē, lai novietotu atpakaļ
aizsargvāku,

- aizspiediet aizsargv
āku,

- aizveriet motora pārsegu. Ja dzinējs neiedarbojas ar pirmo reizi,
neturpiniet iedarbināšanu.
No jauna aktivizējiet iedarbināšanas
spiedpogu, tad starteri.

128


Akumulators

AKUMULATORS

Tas novietots nodalījumā, kas atrodas zem
grīdas, priekšējā labās puses sēdekļa pusē.
Pirms atvienot akumulatoru, pēc aizdedzes
izslēgšanas jānogaida 2 minūtes.
Neatvienojiet akumulatora vadus, ja dzinējs
darbojas.
Nelādējiet pie automašīnas elektrosistēmas
pieslēgtu akumulatoru.
Pēc akumulatora pieslēgšanas, pirms
aizdedzes ieslēgšanas pagaidiet 1 minūti,
lai tiktu pārbaudītas automašīnas
elektroniskās sistēmas. Ja sistēmās
novērojami traucējumi, sazinieties ar
CITROËN pārstāvniecību vai kvalifi cētu
remontdarbnīcu.
Ja automašīna netiek lietota ilgā
k
par vienu mēnesi, ieteicams atvienot
akumulatora vadus.
palīdzību



- atvienojiet akumulatoru,

- ievērojiet akumulatora izgatavotāja
noteikto instrukciju,

- pieslēdziet vadus pie akumulatora,
sākot ar (-) vadu,

- pārbaudiet akumulatora spaiļu tīrību.
Ja tās sedz sulfāts (balti vai zaļgani
nosēdumi), atvienojiet vadus un notīriet
spailes.

Lai iedarbinātu motoru no citaakumulatora



- pieslēdziet sarkano savienojošo vadu
pie abu akumulatoru (+) spailēm,

- pieslēdziet vienu zaļā vai melnā
savienojošā vada galu pie papildu
akumulatora (-) spailes,

- pieslēdziet otru zaļā vai melnā
savienojošā vada galu pie bojātās
automašīnas masas punkta iespējami
tālāk no akumulatora,

- ieslēdziet starteri un iedarbiniet motoru,

- pagaidiet, līdz motors sāk strādāt
vienmērīgi, un atvienojiet vadus.
Ja ir šāda uzlīme, tā norāda, ka,
izmantojot īpašas tehnoloģijas un
parametru 12 V svinu saturošu akumulatoru,
tā nomaiņas vai atslēgšanas gadījumā
nepieciešama CITROËN pārstāvniecības vai kvalificētas remontdarbnīcas palīdzība.
Neievērojot šos ieteikumus, var rasties
priekšlaicīga akumulatora nolietošanās.
