139


Lumetõke

KIIRE ABI
7
LUMETÕKE

Mõnedes riikides paigaldatakse esimese
kaitseraua alaossa lumetõke, et vältida lume
kogunemist radiaatori jahutusventilaatori
kohale.

PAIGALDAMINE



- Asetage lumetõke vastu esimese
kaitseraua keskkohta A
.

- Kinnitage tõke, vajutades nurkades
asuvale neljale klambrile B
.

Kui välistemperatuur on üle 10°C (lumesadu
ei ole ette näha) või kui tagurdate, tuleb
lumetõke eemaldada.

EEMALDAMINE



- Asetage kruvikeeraja iga klambri kõrval
oleva augu juurde.

- Lükake klambrid B
kruvikeeraja abil
kordamööda lahti.



6. PARANDATUD REHVITAGASIASETAMINE

Ratta tagasiasetamine toimub sarnaselt
etapiga 5 ; ärge unustage paigaldada ilukilpi.
Teemast 8, osast "Identifitseerimine"
leiate rehvide sildi asukoha.
Varuratas ei ole mõeldud pikkade
vahemaade läbimiseks, laske nii kiiresti
kui võimalik poltide kinnitatus ja varuratta
rõhk CITROËN esinduses või kvalifitseeritud
töökojas üle kontrollida. Laske katkine rehv
kohe CITROËN esinduses või kvalifitseeritud
töökojas ära parandada ja sõiduki alla tagasi
paigaldada.

140
Lumeketid
RATTAKETID

Talvel parandavad ketid veojõudu ja sõiduki
käitumist pidurduse ajal.

Ketid paigaldatakse vedavatele
ratastele. Kette ei tohi paigaldada
kompaktsele varurattale.

Pidage kinni teie riigis kehtivatest
rattakettidele esitatavatest nõuetest ja
nendega seotud kiiruspiirangutest.
Kasutusjuhised


)
Kui peate sõidu kettige paigaldamiseks
katkestama, parkige sõiduk tee äärde
tasasesse kohta.

)
Rakendage seisupidur ja asetage
ratastele tõkiskingad, et vältida sõiduki
libisemist.

)
Paigaldage ketid vastavalt tootja
juhistele.

)
Käivitage sõiduk aeglaselt ja sõitke paar
minutit kiirusel alla 50 km/h.

)
Peatage sõiduk ja kontrollige, kas ketid
on korralikult pingul.


Vältige sõitmist ilma lumeta teel, et
mitte vigastada rehve ja teekatet. Enne
sõitma minekut võiksite kettide paigaldamist
tasasel ja kuival pinnal harjutada. Kui teie
sõidukil on alumiiniumveljed, kontrollige, et
ükski keti osa või kinnituskohad ei puutuks
vastu velge.


Kasutage ainult neid kette, mis on mõeldud
teie sõiduki rehvitüübile :
Põhjalikumat infot saate CITROËN
esindusest või kvalifitseeritud töökojast.

Originaalrehvi
mõõdud
Maksimaalne lüli
suurus

215/65 R15

12 mm
215/60 R16
MICHELIN

215/60 R16
BRIDGESTONE

141
Lambipirni vahetamine
KIIRE ABI
7
LAMBIPIRNI VAHETAMINE


Tüüp C
Halogeenpirn : võtke
kinnitusvedru välja.
Tüüp A
Üleni klaasist pirn :
tõmmake õrnalt, sest ta
on surve all.

LAMBIPIRNI TÜÜBID

Teie sõidukis on erinevat tüüpi lambipirne. Nende eemaldamine :
Tüüp B
Bajonettpirn : vajutage
pirnile ja keerake seda
vastupäeva.
Kui vahetate halogeenlampe, kustutage
tuli paar minutit enne vahetamist ära
(tõsine põletusoht). Ärge puudutage lampi
paljaste sõrmedega, vaid kasutage lappi,
mis ei eralda ebemeid.
Iga toimingu lõpus kontrollige, kas tuled
töötavad korralikult.

142
Lambipirni vahetamine

3.
Suunatuled
Tüüp B
, PY21 W - 21 W (kollane)


- Keerake lambipesa veerand pööret
vastupäeva.

- Võtke pirn välja, sellele kergelt
vajutades ja vastupäeva keerates.

- Asendage lambipirn uuega.
- Asetage kate igast servast korralikult
tagasi, et ta veekindel oleks.

ESITULED

Avage mootoriruumi kaas. Lambipirnidele
juurdepääsuks libistage käsi tuledeploki taha.
Lambipirni tagasiasetamiseks viige
eemaldamisprotseduurid vastupidises
järjekorras läbi.


1.
Lähituled / kaugtuled
Tüüp C
, H4 - 55 W


- Võtke kate pealt, seda kummist
käepidemest tõmmates.

- Võtke pistik lahti.

- Võtke kinnitusvedru lahti.

- Vahetage pirn välja, kontrollides,
et metallosa oleks vastavuses tulel
olevate soontega.
2.
Gabariittuled
Tüüp A
, W 5 W - 5W


- Võtke kate lahti, seda kummist
käepidemest tõmmates.

- Eemaldage lambipesa vajutusega,
seda pistikust tõmmates.

- Asendage lambipirn uuega.

- Asetage kate igast servast korralikult
tagasi, et ta veekindel oleks.
4.
Udutuled
Tüüp C
, H1 - 55 W
Pöörduge CITROËN esindusse või
kvalifitseeritud töökotta.

143
Lambipirni vahetamine
KIIRE ABI
7

DUBLEERIV KÜLGMINE SUUNATULI


Tüüp A
, WY5W - 5W (kollane)


- Lükake suunatuld tahapoole ja
eemaldage see.

- Hoidke pistikust kinni ja keerake
lambialust veerandpöörde võrra
vasakule.

- Keerake lambipirni veerandpöörde võrra
vasakule, võtke välja ja vahetage uue
vastu.

- Tagasiasetamisel lükake tuli kõigepealt
tahapoole ja siis tõmmake uuesti ette.
Ees / Taga


Kollast värvi lambipirnid (suunatuled ja
dubleerivad suunatuled) tuleb asendada
samade omadustega ja sama värvusega
pirnidega. LAETULED

Tüüp A
, 12 V 5 W - 5 W


- Lambikatte avamiseks libistage
kruvikeeraja ots laetule kummalgi pool
olevatesse avadesse.

- Tõmmake pirn välja ja asendage uuega.

- Kinnitage laetuli oma kohale ja
kontrollige, et ta jääks korralikult
paigale.



Survepesu

Väga määrdunud kohtade survepesu
korral vältige tulesid ja nende ümbrust,
survepesu võib tulede lakikihti ja tihendeid
kahjustada.

144
Lambipirni vahetamine
TAGATULED

Täpsemat informatsiooni lambipirnide kohta
leiate tabelist "Lambipirnide tüübid".

- Tehke kindlaks vigase pirni asukoht ja
avage tagauksed 180°. Teema 2, osa
"Uksed".

- Eemaldage kaks kinnituskruvi.
Tõmmake väljastpoolt läbipaistvat katet.

- Tulest kinni hoides võtke pistik lahti.
- Lükake 8 klambrit laiali ja eemaldage
lambipesa.

- Eemaldage vigane lambipirn, sellele
kergelt vajutades ja vastupäeva
keerates.

- Asendage lambipirn uuega.

1.
Pidurituled / gabariittuled
Tüüp B
, P21/5 W - 21/5 W

2.
Suunatuled
Tüüp B
, PY21 W - 21 W (kollane)

3.
Tagurdustuled
Tüüp B
, P21 W - 21 W

4.
Udutuled
Tüüp B
, P21 W - 21 W Tagasiasetamisel paigaldage korralikult :


- 8 klambrit,

- kaks valget klambrit kummist avadesse
veekindluse tagamiseks,

- toitejuhtmed (et need kuskile kinni ei
jääks).

Lambipirni vahetamine
KIIRE ABI
7
LISAPIDURITULI

Tüüp B
, PW5W - 5W
Tüüp B
, P21W - 21W

NUMBRIMÄRGI TULED


Tüüp A
, W 5 W - 5 W

Tagaluugiga


- Eemaldake plastikkate kruvikeeraja abil
noolega näidatud kohast.

- Vahetage lambipirn uue vastu.

- Asetage plastikkate tagasi ja vajutage
sellele.


Tiibustega


- Võtke vooderdus lahti.

- Ühendage juhe klambrit eest lükates
lahti.

- Eemaldage plastikkate.

- Keerake lambipesa veerandpöörde võrra
vastupäeva.

- Vahetage lambipirn uue vastu.


Tuli väljaspool (tiibuksed)


- Keerake mõlemad kruvid 20 otsaga
Torx
TM võtme abil lahti.

- Võtke tuli välja.

- Asendage pirn uuega.
Tuli seespool (luuk)


- Keerake mõlemad kruvid 20 otsaga
To r x
TM võtme abil lahti.

- Eemaldage plastikkate.

- Eemaldage lambialus, klambreid kõrvale
lükates.

- Eemaldage katkine pirn, kergelt pirnile
vajutades ja seda vastupäeva keerates.

- Asendage pirn uuega.

146
Kaitsme vahetamine
KAITSME VAHETAMINE

Kolm kaitsmekarpi asuvad :


- armatuurlauas kõrvalistuja pool
(panipaiga taga),

- salongis (akuruumis),

- mootoriruumis.
Kaitsme eemaldamine ja paigaldamine

Enne kaitsme uuega asendamist tuleb leida
ja kõrvaldada kaitsme läbipõlemise põhjus.

Asendage läbipõlenud kaitse alati
samasuguse kaitsmega. CITROËN ei kanna rahalist vastutust selliste
lisaseadmete paigaldamisest tekkinud rikete
eest, mida ei tarnita ega soovitata poolt ;
sama kehtib lubatud lisaseadmete valest,
CITROËN eeskirjadele mittevastavast
paigaldamisest tekkinud rikete korral, seda
eriti üle 10 mA seadmete korral. Käesolevas tabelis on kirjas need kaitsmed,
mida on võimalik vahetada näpitsate
ja vahetuskaitsmete abil, mis asuvad
armatuurlauas paremal pool panipaiga
taga. Kõigi muude toimingute läbiviimiseks
pöörduge CITROËN esindusse või
kvalifitseeritud töökotta.
Professionaalidele : põhjalikku
informatsiooni kaitsmete ja releede
kohta leiate müügivõrgust saadavast
skeemist "Meetodid".

147


Kaitsme vahetamine
KIIRE ABI
7

KAITSMED PAREMAL POOL
ARMATUURLAUAS


- Kaitsmetele juurdepääsemiseks
kallutage panipaika ja tõmmake tugevalt.

Kaitsmed


A (amprid)

Funktsioon


1


15
Tagaklaasipuhasti


2


-
Vaba


3


5
Turvapadja arvuti


4


10
Roolinurga andur, diagnostikapistik, ESC andur,
käsitsi tuulutus, sidurilüliti, tulede valgusvihu kõrgus,
tahmafiltri pump


5


30
Elektrilised küljepeeglid,
kaasreisija aknatõstuk


6


30
Esiakende tõstukite toide


7


5
Laetuli ja kindalaeka valgustus


8


20
Multifunktsionaalne ekraan, alarmi sireen, autoraadio,
CD vahetaja, raadiotelefon, haagise juhtplokk
(järelvarustus)


9


10
2. rea lisaseadmete pistikupesa


10


30
Tagaosa kõrguse korrigeerija, lülitid rooli all,
näidikud

11


15
Diagnostikapistik, roolilukk


12


15
Hands free, turvapadja arvuti,
parkimisabi arvuti


13


5
Mootori juhtplokk, haagise juhtplokk


14


15
Sademeteandur, automaatkliimaseade,
näidikud


15


30
Uste lukustus/superlukustus


16


-
Vaba


17


40
Tagaklaasi soojendus, küljepeeglite soojendus

148
Kaitsme vahetamine

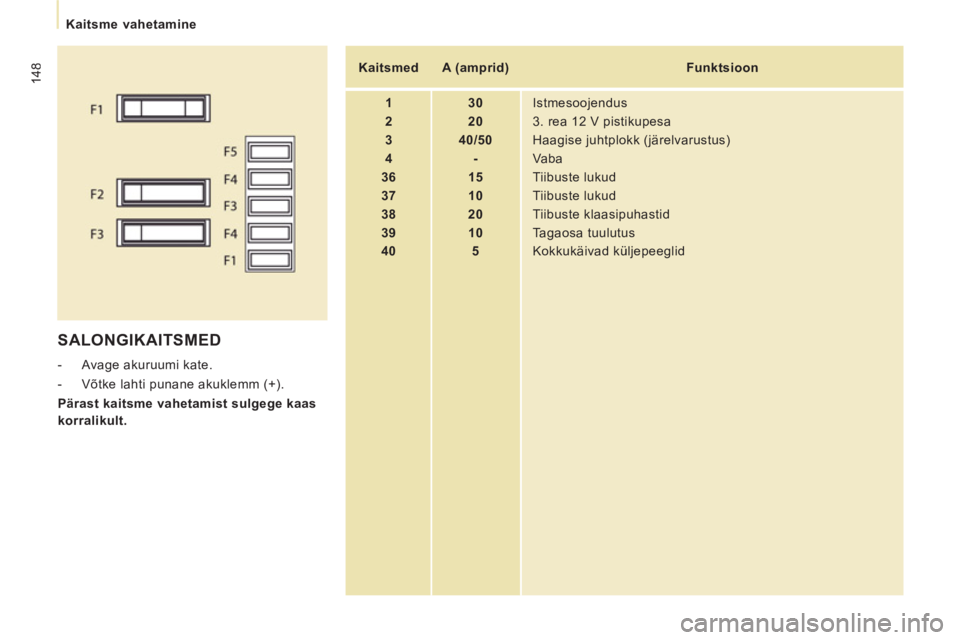

SALONGIKAITSMED


- Avage akuruumi kate.

- Võtke lahti punane akuklemm (+).

Pärast kaitsme vahetamist sulgege kaas
korralikult.

Kaitsmed


A (amprid)

Funktsioon


1


30
Istmesoojendus


2


20
3. rea 12 V pistikupesa


3


40/50
Haagise juhtplokk (järelvarustus)


4


-
Va b a


36


15
Tiibuste lukud


37


10
Tiibuste lukud


38


20
Tiibuste klaasipuhastid


39


10
Tagaosa tuulutus


40


5
Kokkukäivad küljepeeglid
