Hófogó
GYOR
SS
EGÉLY
7

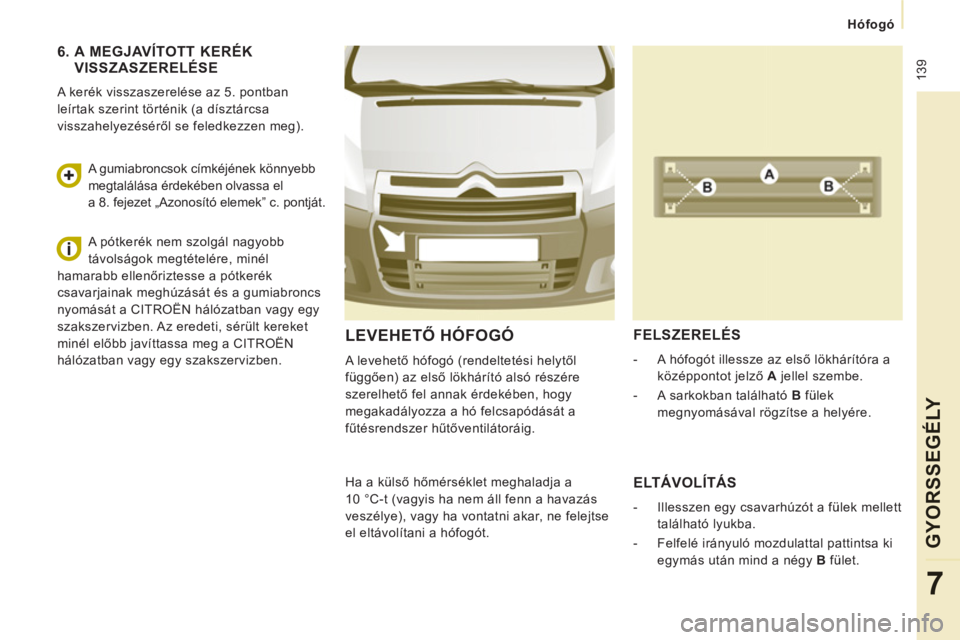

LEVEHETŐ HÓFOGÓ
A levehető hófogó (rendeltetési helytől
függően) az első lökhárító alsó részére
szerelhető fel annak érdekében, hogy
megakadályozza a hó felcsapódását a
fűtésrendszer hűtőventilátoráig.
FELSZERELÉS
- A hófogót illessze az első lökhárítóra a
középpontot jelző A
jellel szembe.
- A sarkokban található B
fülek
megnyomásával rögzítse a helyére.
Ha a külső hőmérséklet meghaladja a
10 °C-t (vagyis ha nem áll fenn a havazás
veszélye), vagy ha vontatni akar, ne felejtse
el eltávolítani a hófogót.
ELTÁVOLÍTÁS
- Illesszen egy csavarhúzót a fülek mellett
található lyukba.
- Felfelé irányuló mozdulattal pattintsa ki
egymás után mind a négy B
fület.
6. A MEGJAVÍTOTT KERÉKVISSZASZERELÉSE
A kerék visszaszerelése az 5. pontban
leírtak szerint történik (a dísztárcsa
visszahelyezéséről se feledkezzen meg).
A gumiabroncsok címkéjének könnyebb
megtalálása érdekében olvassa el
a 8. fejezet „Azonosító elemek” c. pontját.
A pótkerék nem szolgál nagyobb
távolságok megtételére, minél
hamarabb ellenőriztesse a pótkerék
csavarjainak meghúzását és a gumiabroncs
nyomását a CITROËN hálózatban vagy egy
szakszervizben. Az eredeti, sérült kereket
minél előbb javíttassa meg a CITROËN
hálózatban vagy egy szakszervizben.
Page 142 of 260
140
Hólánc
HÓLÁNC
Téli időjárás esetén a hólánc javítja a
meghajtást, és a gépjármű viselkedését
fékezéskor.
A hóláncot a meghajtott kerekekre
kell felszerelni. Szükségpótkerékre
felszerelése tilos.
Kérjük, vegye figyelembe az
országában érvényes, a hóláncok
használatára és a megengedett legnagyobb
sebességre vonatkozó szabályozást.
Használati javaslatok
)
Ha útja során fel kell szerelnie a
hóláncokat, állítsa le a gépjárművet az
út szélén, egy sima felületen.
)
Húzza be a parkolóféket, és szükség
esetén helyezzen ékeket a kerekek alá
a gépjármű megcsúszásának elkerülése
érdekében.
)
Szerelje fel a hóláncokat a gyártó
utasításai alapján.
)
Indítson lassan, és haladjon rövid
ideig anélkül, hogy túllépné az 50 km/h
sebességet.
)
Állítsa le a gépjárművet, és ellenőrizze a
hóláncok feszességét.
Lehetőség szerint ne autózzon olyan
úton, amelyik nincs behavazva, hogy
ne rongálja a hóláncot és az útfelüleletet.
Javasoljuk, hogy gyakorolja a hólánc
felszerelését indulás előtt sima, száraz
úton. Ha gépjárműve könnyűfém-felnikkel
rendelkezik, ellenőrizze, hogy a hólánc és
annak egyetlen rögzítőeleme se érintkezzen
a keréktárcsával.
Kizárólag a gépjárművén található
keréktípushoz való hóláncot használjon:
További tájékoztatásért a hóláncokról
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
Eredeti
gumiabroncs
méretei
Maximális
láncszem-méret
215/65 R15
12 mm
215/600 R16
MICHELIN
215/60 R16
BRIDGESTONE
Page 143 of 260
141
Izzócsere
GYOR
SS
EGÉLY
7
IZZÓCSERE
C típus
Halogénizzó: mozdítsa ki
a rögzítőrugót a helyéről.
A típus
Teljes egészében üvegből
készült izzó: óvatosan
húzza, mert belsejében
nyomás uralkodik.

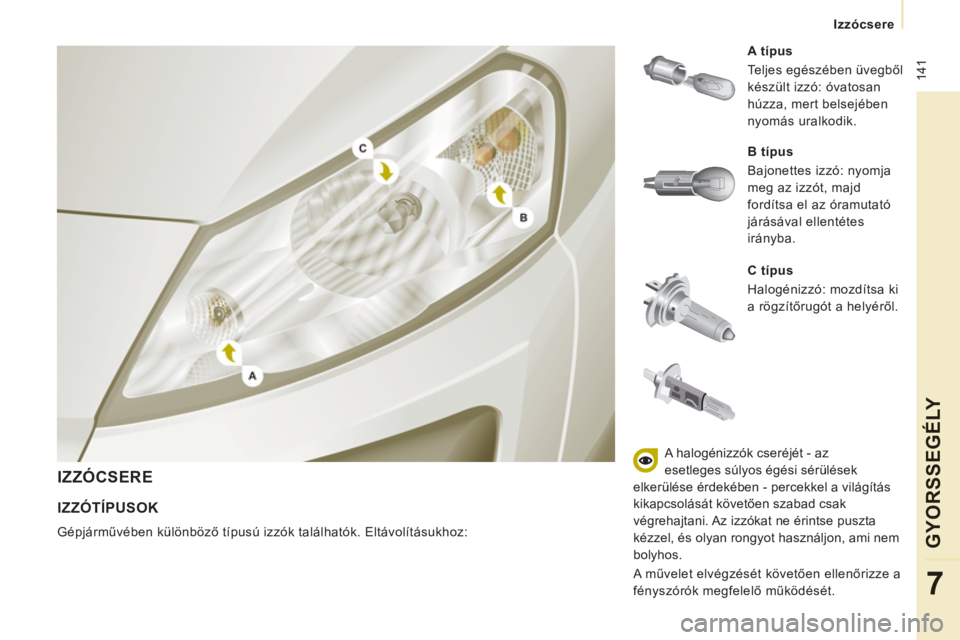

IZZÓTÍPUSOK
Gépjárművében különböző típusú izzók találhatók. Eltávolításukhoz:
B típus
Bajonettes izzó: nyomja
meg az izzót, majd
fordítsa el az óramutató
járásával ellentétes
irányba.
A halogénizzók cseréjét - az
esetleges súlyos égési sérülések
elkerülése érdekében - percekkel a világítás
kikapcsolását követően szabad csak
végrehajtani. Az izzókat ne érintse puszta
kézzel, és olyan rongyot használjon, ami nem
bolyhos.
A művelet elvégzését követően ellenőrizze a
fényszórók megfelelő működését.
Page 144 of 260
142
Izzócsere
3.
Irányjelzők
B típus
, PY21W - 21W (borostyánszínű)
- Fordítsa el az izzófoglalatot negyed
fordulattal az óramutató járásával
ellentétes irányba.
- Könnyedén nyomja meg, és az
óramutató járásával ellentétes
irányban elfordítva emelje ki az izzót.
- Cserélje ki az izzót.
- A tökéletes szigetelés biztosítása
érdekében a borítás teljes kerületén
ellenőrizze annak megfelelő illeszkedését.
Nyissa fel a motorháztetőt. Az izzókhoz való
hozzáféréshez nyúljon be a lámpatest mögé.
Az izzók visszahelyezésekor fordított
sorrendben hajtsa végre a műveleteket.
1.
Tompított fényszóró / Távolsági fényszóró
C típus
, H4 - 55W
- A rugalmas guminyelv meghúzásával
távolítsa el a középső borítást.
- Kösse ki az elektromos csatlakozót.
- Szabadítsa ki a rögzítőrugót.
- Gondosan ügyelve arra, hogy az
izzó fémrésze pontosan illeszkedjen
a fényszórón található hornyozatba,
cserélje ki az izzót.
2.
Helyzetjelző világítás
A típus
, W5W - 5W
- A rugalmas guminyelv meghúzásával
távolítsa el a borítást.
- A csatlakozót meghúzva vegye ki a
nyomással beillesztett izzófoglalatot.
- Cserélje ki az izzót.
- A tökéletes szigetelés biztosítása
érdekében a borítás teljes kerületén
ellenőrizze annak megfelelő
illeszkedését.
4.
Ködfényszórók
C típus
, H1 - 55W
Forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
Page 145 of 260
143
Izzócsere
GYOR
SS
EGÉLY
7

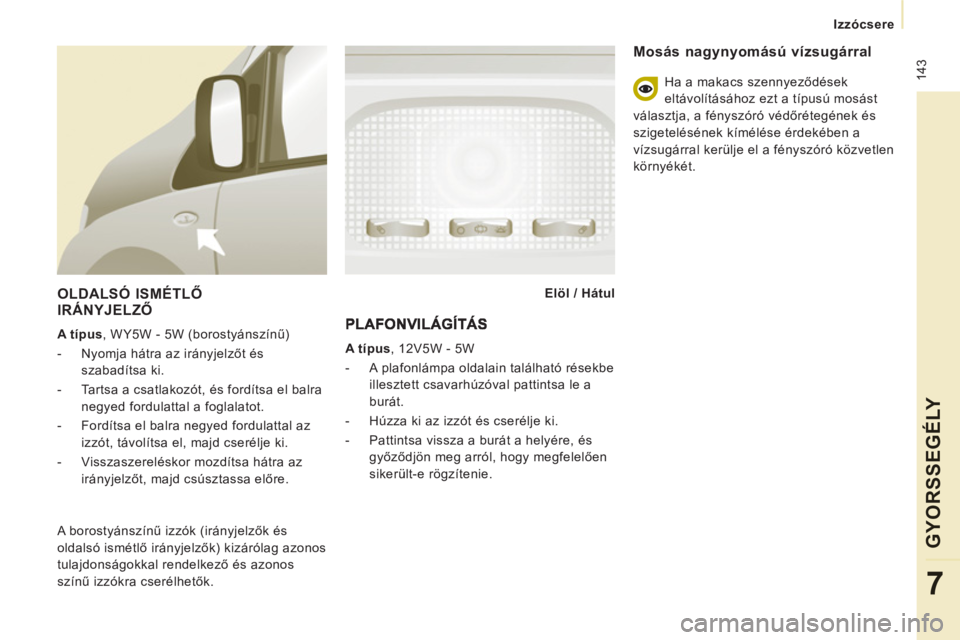

OLDALSÓ ISMÉTLŐ
IRÁNYJELZŐ
A típus
, WY5W - 5W (borostyánszínű)
- Nyomja hátra az irányjelzőt és
szabadítsa ki.
- Tartsa a csatlakozót, és fordítsa el balra
negyed fordulattal a foglalatot.
- Fordítsa el balra negyed fordulattal az
izzót, távolítsa el, majd cserélje ki.
- Visszaszereléskor mozdítsa hátra az
irányjelzőt, majd csúsztassa előre.
Elöl / Hátul
A borostyánszínű izzók (irányjelzők és
oldalsó ismétlő irányjelzők) kizárólag azonos
tulajdonságokkal rendelkező és azonos
színű izzókra cserélhetők.
A típus
, 12V5W - 5W
- A plafonlámpa oldalain található résekbe
illesztett csavarhúzóval pattintsa le a
burát.
- Húzza ki az izzót és cserélje ki.
- Pattintsa vissza a burát a helyére, és
győződjön meg arról, hogy megfelelően
sikerült-e rögzítenie.
Mosás nagynyomású vízsugárral
Ha a makacs szennyeződések
eltávolításához ezt a típusú mosást
választja, a fényszóró védőrétegének és
szigetelésének kímélése érdekében a
vízsugárral kerülje el a fényszóró közvetlen
környékét.
Page 146 of 260
144
Izzócsere
HÁTSÓ LÁMPÁK
Az izzókkal kapcsolatos bővebb információkért
tanulmányozza az „Izzótípusok” c. részt.
- Határozza meg a hibás izzó helyét,
majd 180°-os szögben nyissa ki a hátsó
ajtókat. 2. fejezet, „Ajtók nyitása” c.
pont.
- Csavarozza ki a két rögzítőcsavart.
Kívülről húzza meg a burát.
- Tartsa meg a lámpatestet, és kösse ki az
elektromos csatlakozót.
- A foglalat kiemeléséhez távolítsa
el a 8 nyelvet.
- Könnyedén nyomja meg, és az
óramutató járásával ellentétes irányban
elfordítva emelje ki a hibás izzót.
- Cserélje ki az izzót.
1.
Féklámpa / helyzetjelző lámpa
B típus
, P 21/5 W - 21/5W
2.
Irányjelzők
B típus
, PY21W - 21W (borostyánszínű)
3.
Tolatólámpa
B típus
, P21W - 21W
4.
Ködfényszóró
B típus
, P21W - 21W Visszaszereléskor a következőkre fordítson
különös gondot:
- a 8 nyelv pontos visszahelyezésére,
- a lámpatest megfelelő szigetelése
érdekében a két fehér színű sarkantyú
pontos visszahelyezésére a két gumis
lyukba,
- ne csípje be a tápellátó kábelt.
Page 147 of 260
Izzócsere
GYOR
SS
EGÉLY
7
KIEGÉSZÍTŐ FÉKLÁMPA
A típusú
, W5W - 5W
B típusú
, P21W - 21W

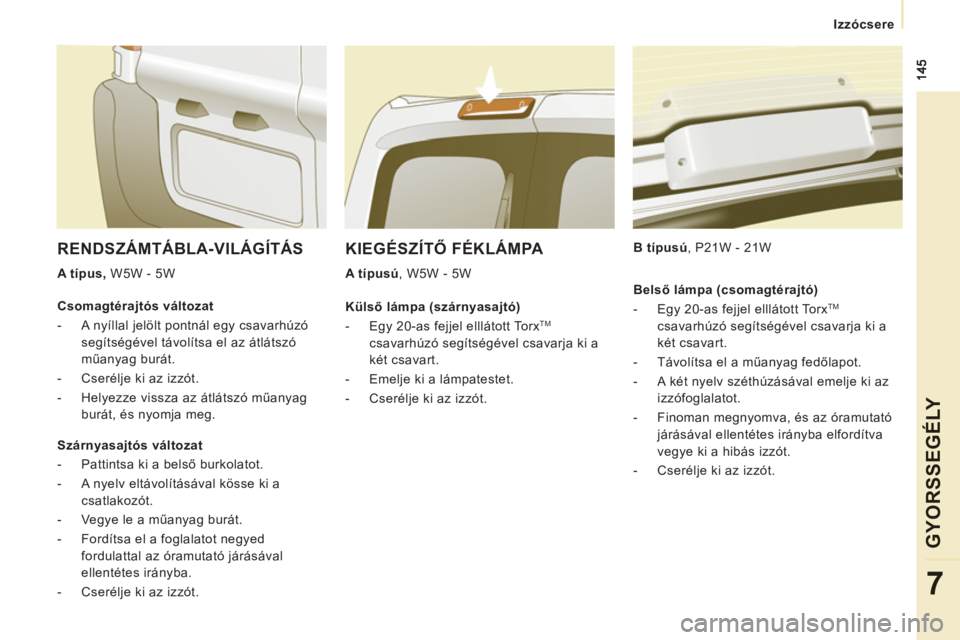

RENDSZÁMTÁBLA-VILÁGÍTÁS
A típus,
W5W - 5W
Csomagtérajtós változat
- A nyíllal jelölt pontnál egy csavarhúzó
segítségével távolítsa el az átlátszó
műanyag burát.
- Cserélje ki az izzót.
- Helyezze vissza az átlátszó műanyag
burát, és nyomja meg.
Szárnyasajtós változat
- Pattintsa ki a belső burkolatot.
- A nyelv eltávolításával kösse ki a
csatlakozót.
- Vegye le a műanyag burát.
- Fordítsa el a foglalatot negyed
fordulattal az óramutató járásával
ellentétes irányba.
- Cserélje ki az izzót.
Külső lámpa (szárnyasajtó)
- Egy 20-as fejjel elllátott Torx
TM
csavarhúzó segítségével csavarja ki a
két csavart.
- Emelje ki a lámpatestet.
- Cserélje ki az izzót.
Belső lámpa (csomagtérajtó)
- Egy 20-as fejjel elllátott Torx
TM
csavarhúzó segítségével csavarja ki a
két csavart.
- Távolítsa el a műanyag fedőlapot.
- A két nyelv széthúzásával emelje ki az
izzófoglalatot.
- Finoman megnyomva, és az óramutató
járásával ellentétes irányba elfordítva
vegye ki a hibás izzót.
- Cserélje ki az izzót.
Page 148 of 260
146
Biztosítékcsere
BIZTOSÍTÉKCSERE

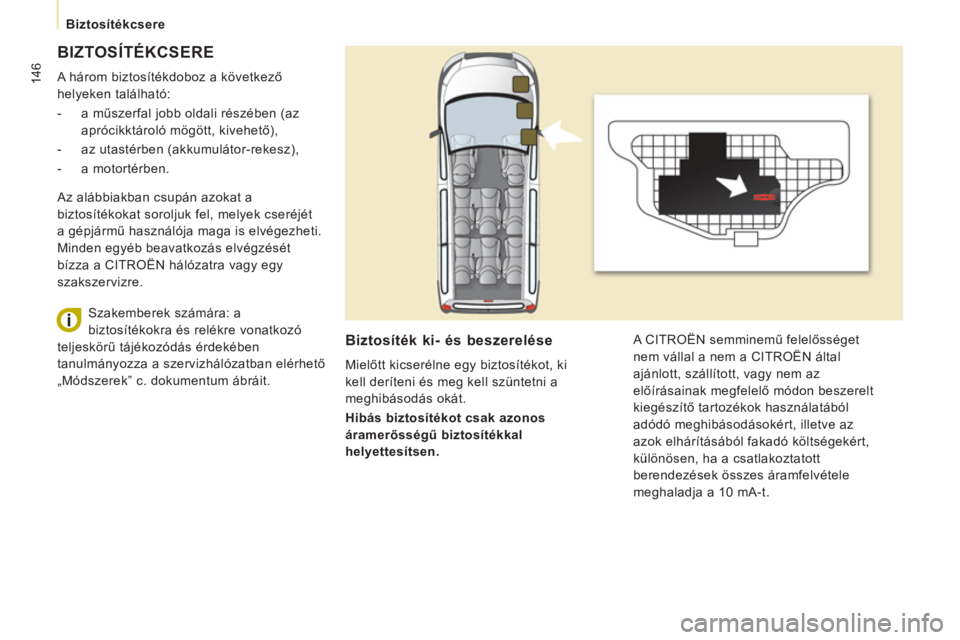

A három biztosítékdoboz a következő
helyeken található:
- a műszerfal jobb oldali részében (az
aprócikktároló mögött, kivehető),
- az utastérben (akkumulátor-rekesz),
- a motortérben.
Biztosíték ki- és beszerelése
Mielőtt kicserélne egy biztosítékot, ki
kell deríteni és meg kell szüntetni a
meghibásodás okát.
Hibás biztosítékot csak azonos
áramerősségű biztosítékkal
helyettesítsen. A CITROËN semminemű felelősséget
nem vállal a nem a CITROËN által
ajánlott, szállított, vagy nem az
előírásainak megfelelő módon beszerelt
kiegészítő tartozékok használatából
adódó meghibásodásokért, illetve az
azok elhárításából fakadó költségekért,
különösen, ha a csatlakoztatott
berendezések összes áramfelvétele
meghaladja a 10 mA-t. Az alábbiakban csupán azokat a
biztosítékokat soroljuk fel, melyek cseréjét
a gépjármű használója maga is elvégezheti.
Minden egyéb beavatkozás elvégzését
bízza a CITROËN hálózatra vagy egy
szakszervizre.
Szakemberek számára: a
biztosítékokra és relékre vonatkozó
teljeskörű tájékozódás érdekében
tanulmányozza a szervizhálózatban elérhető
„Módszerek” c. dokumentum ábráit.
Page 149 of 260
147
Biztosítékcsere
GYOR
SS
EGÉLY
7

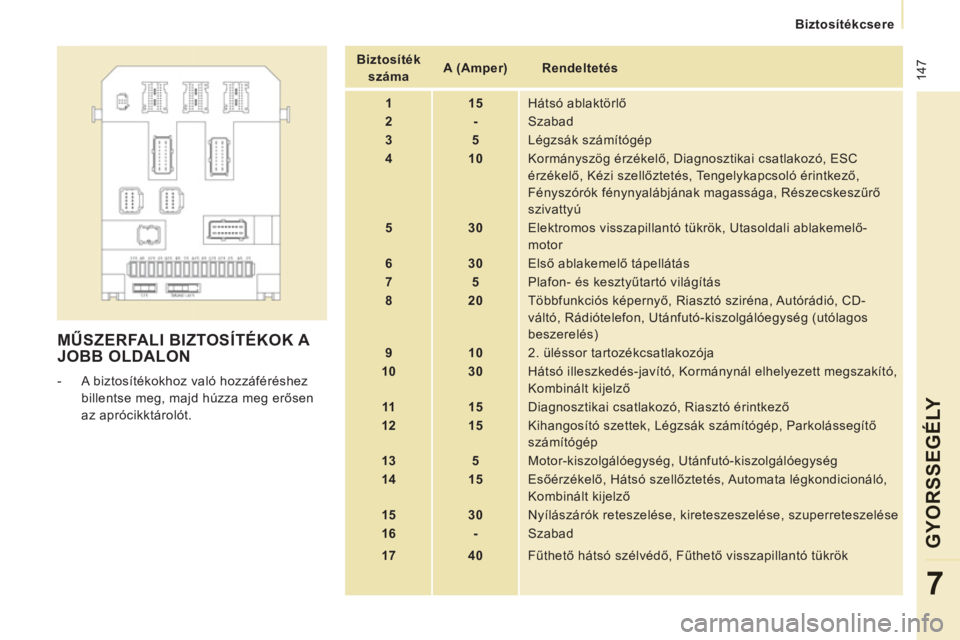

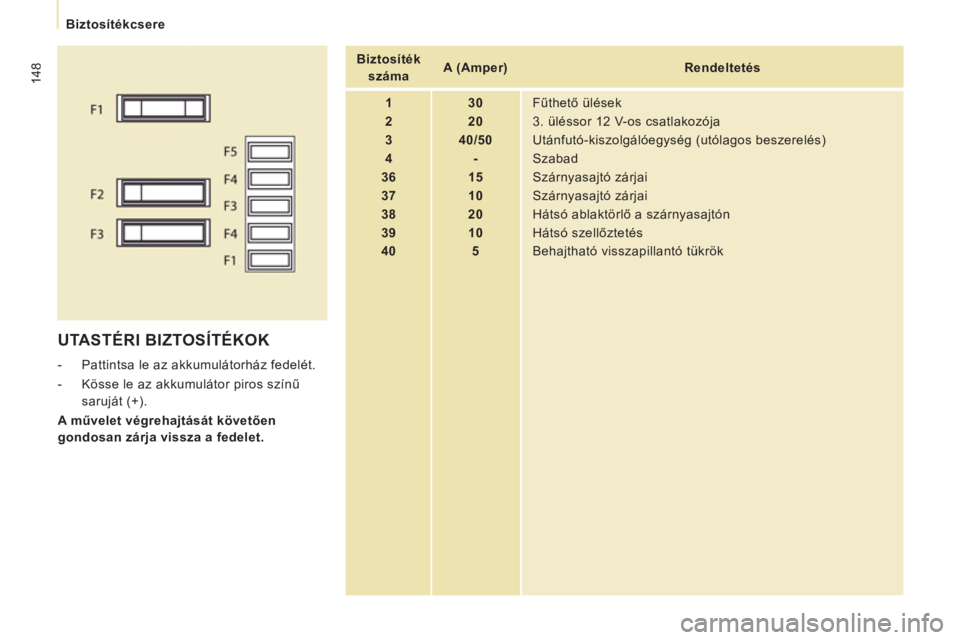

MŰSZERFALI BIZTOSÍTÉKOK A
JOBB OLDALON
- A biztosítékokhoz való hozzáféréshez
billentse meg, majd húzza meg erősen
az aprócikktárolót.
Biztosíték
száma
A (Amper)
Rendeltetés
1
15
Hátsó ablaktörlő
2
-
Szabad
3
5
Légzsák számítógép
4
10
Kormányszög érzékelő, Diagnosztikai csatlakozó, ESC
érzékelő, Kézi szellőztetés, Tengelykapcsoló érintkező,
Fényszórók fénynyalábjának magassága, Részecskeszűrő
szivattyú
5
30
Elektromos visszapillantó tükrök, Utasoldali ablakemelő-
motor
6
30
Első ablakemelő tápellátás
7
5
Plafon- és kesztyű
tartó világítás
8
20
Többfunkciós képernyő, Riasztó sziréna, Autórádió, CD-
váltó, Rádiótelefon, Utánfutó-kiszolgálóegység (utólagos
beszerelés)
9
10
2. üléssor tartozékcsatlakozója
10
30
Hátsó illeszkedés-javító, Kormánynál elhelyezett megszakító,
Kombinált kijelző
11
15
Diagnosztikai csatlakozó, Riasztó érintkező
12
15
Kihangosító szettek, Légzsák számítógép, Parkolássegítő
számítógép
13
5
Motor-kiszolgálóegység, Utánfutó-kiszolgálóegység
14
15
Esőérzékelő, Hátsó szellőztetés, Automata légkondicionáló,
Kombinált kijelző
15
30
Nyílászárók reteszelése, kireteszeszelése, szuperreteszelése
16
-
Szabad
17
40
F
űthető hátsó szélvédő, Fűthető visszapillantó tükrök
Page 150 of 260
148
Biztosítékcsere
UTASTÉRI BIZTOSÍTÉKOK
- Pattintsa le az akkumulátorház fedelét.
- Kösse le az akkumulátor piros színű
saruját (+).
A művelet végrehajtását követően
gondosan zárja vissza a fedelet.
Biztosíték
száma
A (Amper)
Rendeltetés
1
30
Fűthető ülések
2
20
3. üléssor 12 V-os csatlakozója
3
40/50
Utánfutó-kiszolgálóegység (utólagos beszerelés)
4
-
Szabad
36
15
Szárnyasajtó zárjai
37
10
Szárnyasajtó zárjai
38
20
Hátsó ablaktörlő a szárnyasajtón
39
10
Hátsó szellő
ztetés
40
5
Behajtható visszapillantó tükrök
