CITROEN JUMPER SPACETOURER 2017 Instructieboekjes (in Dutch)

109
Spacetourer-VP_nl_Chap03_ergonomie-et-confort_ed01-2016

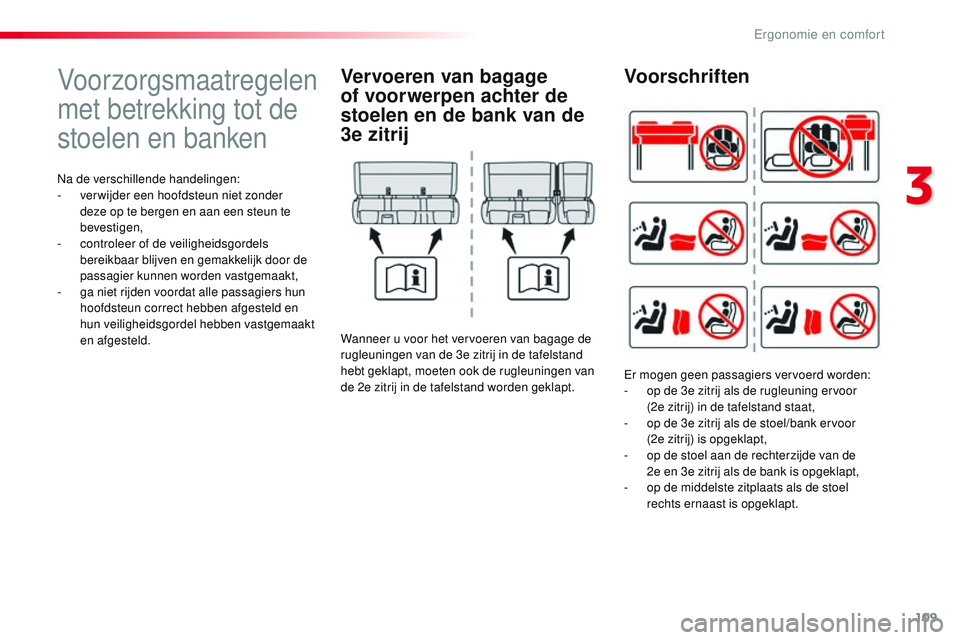

Voorzorgsmaatregelen
met betrekking tot de
stoelen en banken
Na de verschillende handelingen:
- v er wijder een hoofdsteun niet zonder
deze op te bergen en aan een steun te
bevestigen,
-

c
ontroleer of de veiligheidsgordels
bereikbaar blijven en gemakkelijk door de
passagier kunnen worden vastgemaakt,
-

g
a niet rijden voordat alle passagiers hun
hoofdsteun correct hebben afgesteld en
hun veiligheidsgordel hebben vastgemaakt
en afgesteld.
Vervoeren van bagage
of voorwerpen achter de
stoelen en de bank van de
3e zitrij
Wanneer u voor het vervoeren van bagage de
rugleuningen van de 3e zitrij in de tafelstand
hebt geklapt, moeten ook de rugleuningen van
de 2e zitrij in de tafelstand worden geklapt.
Voorschriften
Er mogen geen passagiers vervoerd worden:
- o p de 3e zitrij als de rugleuning ervoor
(2e
zitrij) in de tafelstand staat,
-

o
p de 3e zitrij als de stoel/bank ervoor
(2e
zitrij) is opgeklapt,
-

o
p de stoel aan de rechterzijde van de
2e
en 3e zitrij als de bank is opgeklapt,
-

o
p de middelste zitplaats als de stoel
rechts ernaast is opgeklapt.
3
Ergonomie en comfort

110
Spacetourer-VP_nl_Chap03_ergonomie-et-confort_ed01-2016

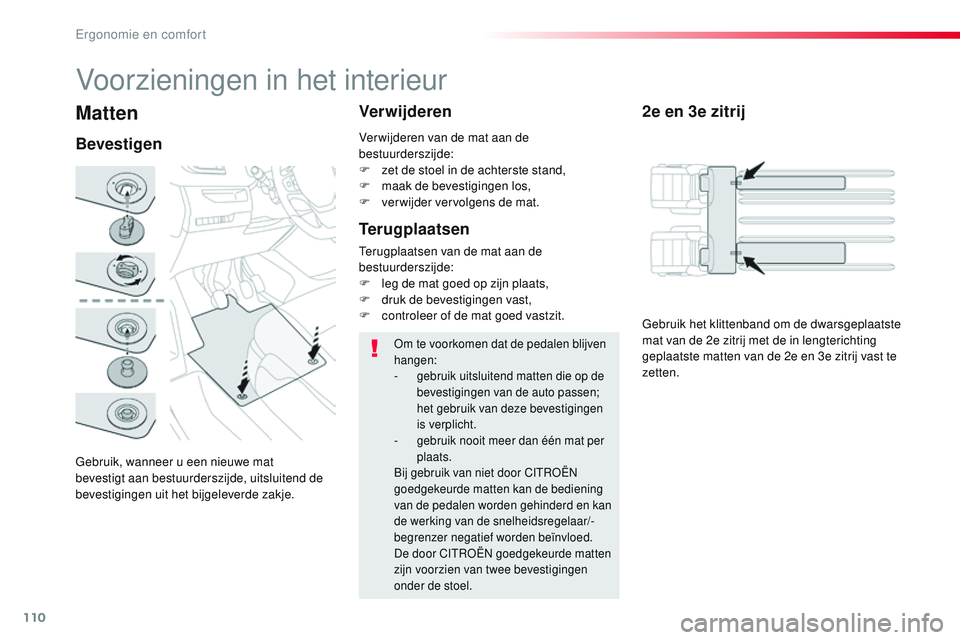

Matten
Gebruik, wanneer u een nieuwe mat
bevestigt aan bestuurderszijde, uitsluitend de
bevestigingen uit het bijgeleverde zakje.
BevestigenVerwijderen
Om te voorkomen dat de pedalen blijven
hangen:
- gebruik uitsluitend matten die op de
bevestigingen van de auto passen;
het gebruik van deze bevestigingen
is verplicht.
- gebruik nooit meer dan één mat per
plaats.
Bij gebruik van niet door CITROËN
goedgekeurde matten kan de bediening
van de pedalen worden gehinderd en kan
de werking van de snelheidsregelaar/-
begrenzer negatief worden beïnvloed.
De door CITROËN goedgekeurde matten
zijn voorzien van twee bevestigingen
onder de stoel.
Ver wijderen van de mat aan de
bestuurderszijde:
F

z
et de stoel in de achterste stand,
F

m
aak de bevestigingen los,
F

v
erwijder vervolgens de mat.
Voorzieningen in het interieur
2e en 3e zitrij
Terugplaatsen
Terugplaatsen van de mat aan de
bestuurderszijde:
F
l
eg de mat goed op zijn plaats,
F

d
ruk de bevestigingen vast,
F

c
ontroleer of de mat goed vastzit. Gebruik het klittenband om de dwarsgeplaatste
mat van de 2e zitrij met de in lengterichting
geplaatste matten van de 2e en 3e zitrij vast te
zetten.
Ergonomie en comfort

111
Spacetourer-VP_nl_Chap03_ergonomie-et-confort_ed01-2016

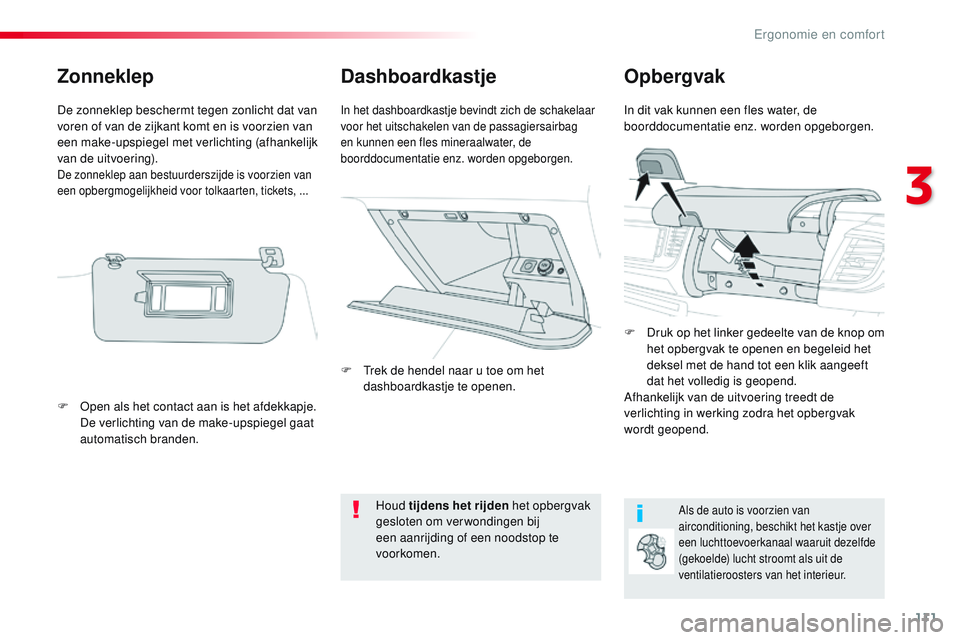

DashboardkastjeOpbergvak
In dit vak kunnen een fles water, de
boorddocumentatie enz. worden opgeborgen.In het dashboardkastje bevindt zich de schakelaar
voor het uitschakelen van de passagiersairbag
en kunnen een fles mineraalwater, de
boorddocumentatie enz. worden opgeborgen.
Als de auto is voorzien van
airconditioning, beschikt het kastje over
een luchttoevoerkanaal waaruit dezelfde
(gekoelde) lucht stroomt als uit de
ventilatieroosters van het interieur.Houd tijdens het rijden het opbergvak
gesloten om verwondingen bij
een aanrijding of een noodstop te
voorkomen.
Zonneklep
De zonneklep beschermt tegen zonlicht dat van
voren of van de zijkant komt en is voorzien van
een make-upspiegel met verlichting (afhankelijk
van de uitvoering).
De zonneklep aan bestuurderszijde is voorzien van
een opbergmogelijkheid voor tolkaarten, tickets, ...
F Open als het contact aan is het afdekkapje. De verlichting van de make-upspiegel gaat
automatisch branden. F

T
rek de hendel naar u toe om het
dashboardkastje te openen. F
D
ruk op het linker gedeelte van de knop om
het opbergvak te openen en begeleid het
deksel met de hand tot een klik aangeeft
dat het volledig is geopend.
Afhankelijk van de uitvoering treedt de
verlichting in werking zodra het opbergvak
wordt geopend.
3
Ergonomie en comfort

112
Spacetourer-VP_nl_Chap03_ergonomie-et-confort_ed01-2016

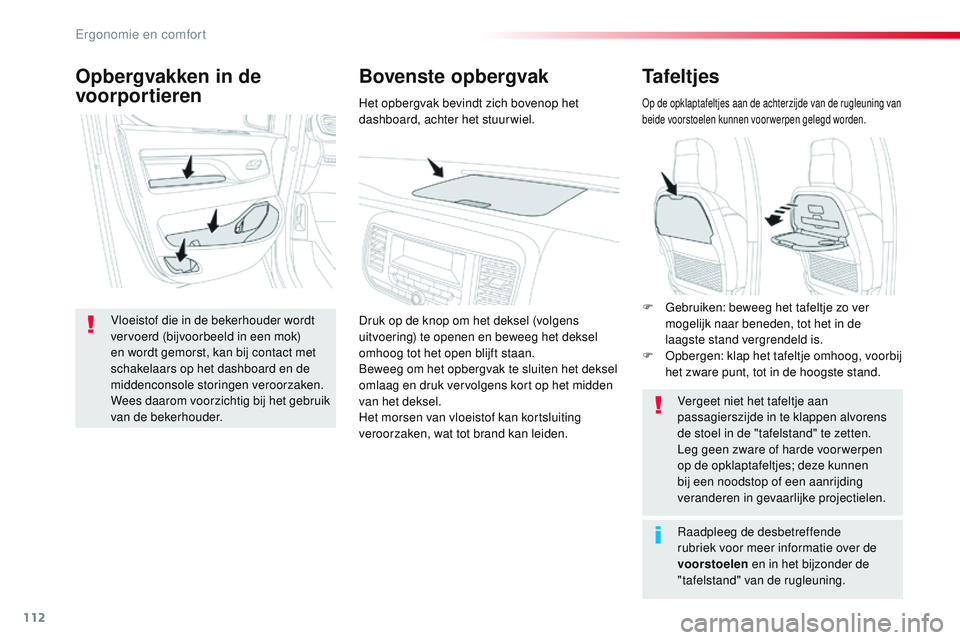

Tafeltjes
Op de opklaptafeltjes aan de achterzijde van de rugleuning van
beide voorstoelen kunnen voorwerpen gelegd worden.
Vergeet niet het tafeltje aan
passagierszijde in te klappen alvorens
de stoel in de "tafelstand" te zetten.
Leg geen zware of harde voor werpen
op de opklaptafeltjes; deze kunnen
bij een noodstop of een aanrijding
veranderen in gevaarlijke projectielen.
Raadpleeg de desbetreffende
rubriek voor meer informatie over de
voorstoelen en in het bijzonder de
"tafelstand" van de rugleuning.
Bovenste opbergvak
Opbergvakken in de
voorportieren
Vloeistof die in de bekerhouder wordt
vervoerd (bijvoorbeeld in een mok)
en wordt gemorst, kan bij contact met
schakelaars op het dashboard en de
middenconsole storingen veroorzaken.
Wees daarom voorzichtig bij het gebruik
van de bekerhouder. Het opbergvak bevindt zich bovenop het
dashboard, achter het stuurwiel.
Druk op de knop om het deksel (volgens
uitvoering) te openen en beweeg het deksel
omhoog tot het open blijft staan.
Beweeg om het opbergvak te sluiten het deksel
omlaag en druk vervolgens kort op het midden
van het deksel.
Het morsen van vloeistof kan kortsluiting
veroorzaken, wat tot brand kan leiden.
F
G ebruiken: beweeg het tafeltje zo ver
mogelijk naar beneden, tot het in de
laagste stand vergrendeld is.
F

O
pbergen: klap het tafeltje omhoog, voorbij
het zware punt, tot in de hoogste stand.
Ergonomie en comfort

113
Spacetourer-VP_nl_Chap03_ergonomie-et-confort_ed01-2016

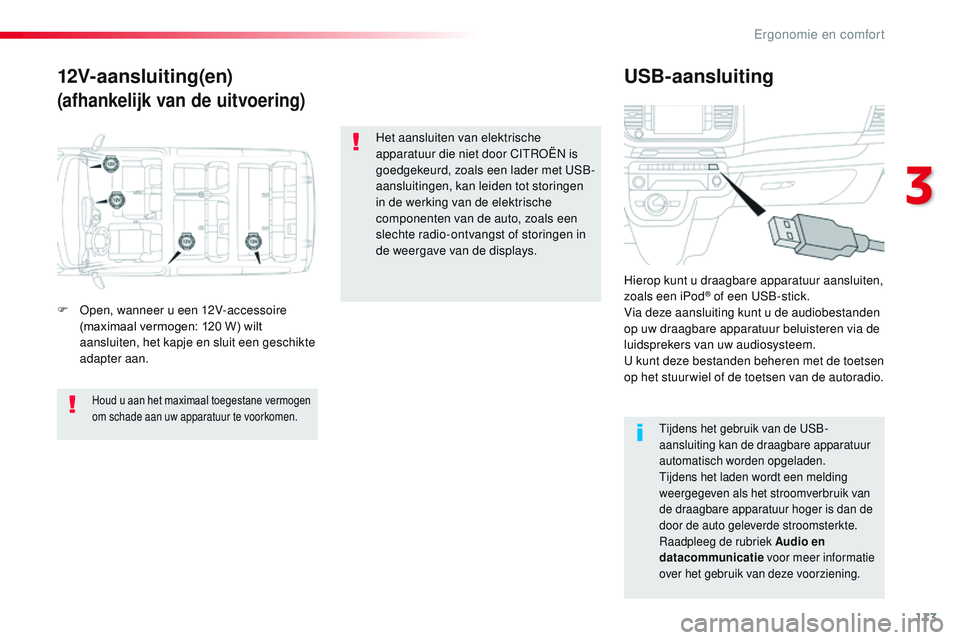

12V-aansluiting(en)
(afhankelijk van de uitvoering)
USB-aansluiting
F Open, wanneer u een 12V-accessoire (maximaal vermogen: 120 W) wilt
aansluiten, het kapje en sluit een geschikte
adapter aan. Hierop kunt u draagbare apparatuur aansluiten,
zoals een iPod
® of een USB-stick.
Via deze aansluiting kunt u de audiobestanden
op uw draagbare apparatuur beluisteren via de
luidsprekers van uw audiosysteem.
U kunt deze bestanden beheren met de toetsen
op het stuur wiel of de toetsen van de autoradio.
Tijdens het gebruik van de USB-
aansluiting kan de draagbare apparatuur
automatisch worden opgeladen.
Tijdens het laden wordt een melding
weergegeven als het stroomverbruik van
de draagbare apparatuur hoger is dan de
door de auto geleverde stroomsterkte.
Raadpleeg de rubriek Audio en
datacommunicatie voor meer informatie
over het gebruik van deze voorziening.
Houd u aan het maximaal toegestane vermogen
om schade aan uw apparatuur te voorkomen.
Het aansluiten van elektrische
apparatuur die niet door CITROËN is
goedgekeurd, zoals een lader met USB-
aansluitingen, kan leiden tot storingen
in de werking van de elektrische
componenten van de auto, zoals een
slechte radio-ontvangst of storingen in
de weergave van de displays.
3
Ergonomie en comfort

114
Spacetourer-VP_nl_Chap03_ergonomie-et-confort_ed01-2016

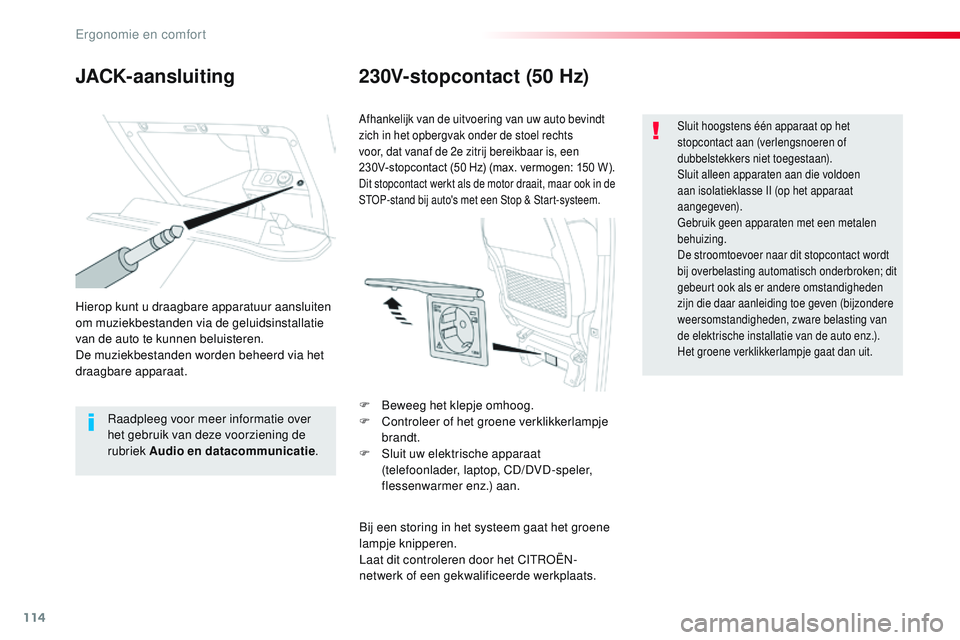

JACK-aansluiting230V-stopcontact (50 Hz)
Hierop kunt u draagbare apparatuur aansluiten
om muziekbestanden via de geluidsinstallatie
van de auto te kunnen beluisteren.
De muziekbestanden worden beheerd via het
draagbare apparaat.
Raadpleeg voor meer informatie over
het gebruik van deze voorziening de
rubriek Audio en datacommunicatie .
Afhankelijk van de uitvoering van uw auto bevindt
zich in het opbergvak onder de stoel rechts
voor, dat vanaf de 2e zitrij bereikbaar is, een
230V-stopcontact (50 Hz) (max. vermogen: 150 W).
Dit stopcontact werkt als de motor draait, maar ook in de
STOP-stand bij auto's met een Stop & Start-systeem.
Bij een storing in het systeem gaat het groene
lampje knipperen.
Laat dit controleren door het CITROËN-
netwerk of een gekwalificeerde werkplaats.
Sluit hoogstens één apparaat op het
stopcontact aan (verlengsnoeren of
dubbelstekkers niet toegestaan).
Sluit alleen apparaten aan die voldoen
aan isolatieklasse II (op het apparaat
aangegeven).
Gebruik geen apparaten met een metalen
behuizing.
De stroomtoevoer naar dit stopcontact wordt
bij overbelasting automatisch onderbroken; dit
gebeurt ook als er andere omstandigheden
zijn die daar aanleiding toe geven (bijzondere
weersomstandigheden, zware belasting van
de elektrische installatie van de auto enz.).
Het groene verklikkerlampje gaat dan uit.
F Beweeg het klepje omhoog.
F
C ontroleer of het groene verklikkerlampje
brandt.
F

S
luit uw elektrische apparaat
(telefoonlader, laptop, CD/DVD-speler,
flessenwarmer enz.) aan.
Ergonomie en comfort

115
Spacetourer-VP_nl_Chap03_ergonomie-et-confort_ed01-2016

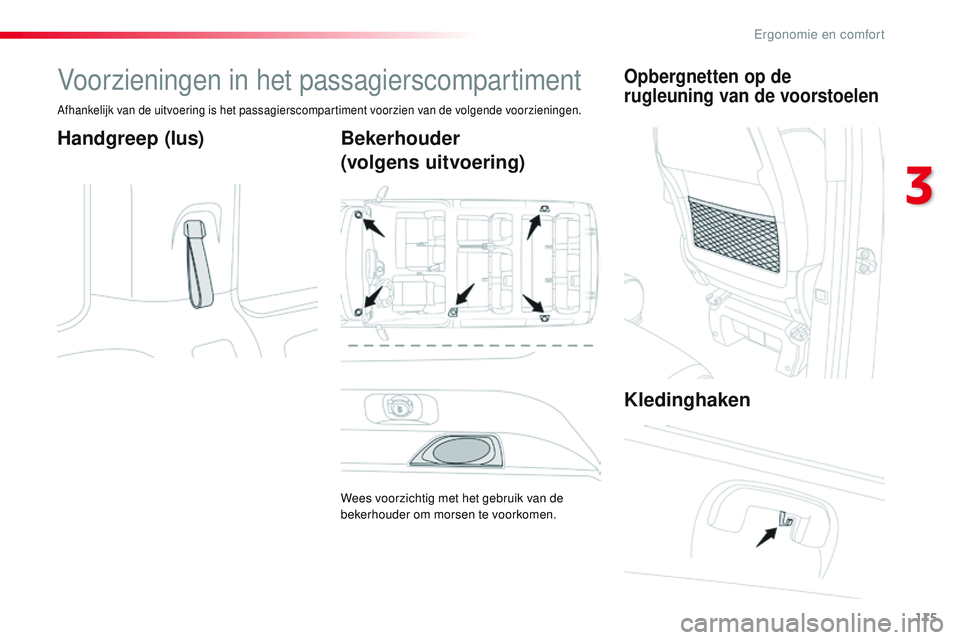

Voorzieningen in het passagierscompartiment
Afhankelijk van de uitvoering is het passagierscompartiment voorzien van de volgende voorzieningen.
Handgreep (lus)Bekerhouder
(volgens uitvoering)
Wees voorzichtig met het gebruik van de
bekerhouder om morsen te voorkomen.
Opbergnetten op de
rugleuning van de voorstoelen
Kledinghaken
3
Ergonomie en comfort

116
Spacetourer-VP_nl_Chap03_ergonomie-et-confort_ed01-2016

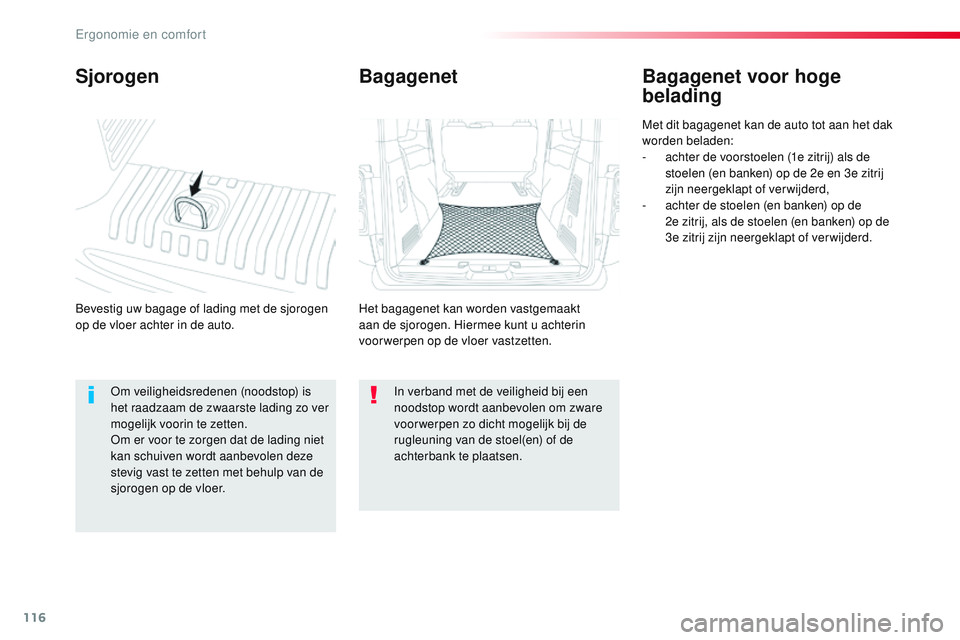

Sjorogen
Bevestig uw bagage of lading met de sjorogen
op de vloer achter in de auto.
Bagagenet voor hoge
belading
Met dit bagagenet kan de auto tot aan het dak
worden beladen:
-
a
chter de voorstoelen (1e zitrij) als de
stoelen (en banken) op de 2e en 3e zitrij
zijn neergeklapt of verwijderd,
-

a
chter de stoelen (en banken) op de
2e
zitrij, als de stoelen (en banken) op de
3e


zitrij zijn neergeklapt of verwijderd.
Bagagenet
Het bagagenet kan worden vastgemaakt
aan de sjorogen. Hiermee kunt u achterin
voor werpen op de vloer vastzetten.
Om veiligheidsredenen (noodstop) is
het raadzaam de zwaarste lading zo ver
mogelijk voorin te zetten.
Om er voor te zorgen dat de lading niet
kan schuiven wordt aanbevolen deze
stevig vast te zetten met behulp van de
sjorogen op de vloer. In verband met de veiligheid bij een
noodstop wordt aanbevolen om zware
voor werpen zo dicht mogelijk bij de
rugleuning van de stoel(en) of de
achterbank te plaatsen.
Ergonomie en comfort

117
Spacetourer-VP_nl_Chap03_ergonomie-et-confort_ed01-2016
Bovenste bevestigingspunten
Onderste bevestigingspunten
(achter de 1e zitrij)
Als uw auto is uitgerust met eendelige banken
of vaste stoelen en banken: F

Breng aan beide zijden van de 2e zitrij de
bevestigingspunten aan in de verankeringen op de
vloer en draai deze een kwart omwenteling om ze
te vergrendelen (zoals hierboven afgebeeld).
Plaats ze zo dicht mogelijk bij het uiteinde van de rail.
F Maak aan beide zijden van het dak (bovenaan) de sierkapjes los.
F

B
reng aan beide zijden van de 2e zitrij
de bevestigingspunten aan in de
verankeringen op de vloer (zoals hierboven
afgebeeld). Als uw auto is uitgerust met stoelen en banken
of individuele stoelen op rails
:
Onderste bevestigingspunten
(achter de 2e zitrij)
F Gebruik de sjorogen.
Plaatsen van het net
Maak aan de bovenzijde de sierkapjes los en
breng aan de onderzijde de bevestigingspunten
aan (zoals hiervoor reeds beschreven).
F

K
lap de stoelen en banken op de 2e en
3e zitrij (volgens uitvoering) neer (in de
tafelstand) of ver wijder ze.
F

R
ol het bagagenet voor hoge belading uit.
F

B
evestig de haken aan de bovenzijde
van het net in de daarvoor bestemde
bevestigingspunten in het dak (eerst de
ene en vervolgens de andere zijde).
F

L
aat de riemen maximaal ontspannen.
F

B
evestig het net aan de onderste
bevestigingspunten aan beide zijden achter
de 1e zitrij of aan de sjorogen aan beide
zijden achter de 2e zitrij.
F

S
pan het net met behulp van de riemen.
F

C
ontroleer of het net goed is bevestigd en
gespannen.
Gebruik hiervoor nooit de ISOFIX-bevestiging
die is bedoeld voor de bovenste riem van een
kinderzitje met Top Tether-bevestiging.
3
Ergonomie en comfort

118
Spacetourer-VP_nl_Chap03_ergonomie-et-confort_ed01-2016
Bagageafdekking
F Til de bagageafdekking op om hem te verwijderen.
F

S
teek om de bagageafdekking weer aan te
brengen de geleiders in de uitsparingen.
De zijruiten van de 2e zitrij (volgens uitvoering)
kunnen worden geopend.
Tijdens het rijden moeten deze ruiten zijn
gesloten of in een van de standen zijn vastgezet.
Zijruiten 2e zitrij
Raadpleeg de desbetreffende
rubriek voor meer informatie over de
kinderbeveiliging van de zijruiten
achter . Beweeg het zonnescherm altijd
voorzichtig met de lip omhoog of
omlaag.
Zonneschermen voor de zijruiten
De zonneschermen voor de zijruiten van de
2e
zitrij beschermen het interieur tegen de zon.
F

T
rek het zonnescherm aan de lip A uit en
bevestig deze aan de haak B .
F

K

nijp de twee knoppen in en schuif de ruit
open.
Ergonomie en comfort
