CITROEN JUMPER SPACETOURER 2017 Instructieboekjes (in Dutch)

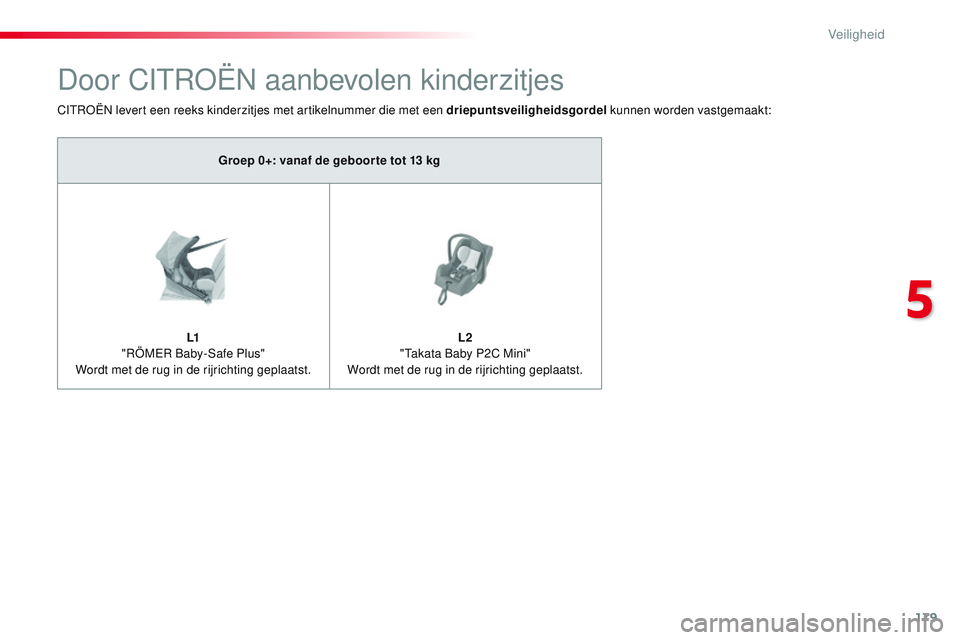

179
Spacetourer-VP_nl_Chap05_securite_ed01-2016
Door CITROËN aanbevolen kinderzitjes
CITROËN levert een reeks kinderzitjes met artikelnummer die met een driepuntsveiligheidsgordel kunnen worden vastgemaakt:
Groep 0+: vanaf de geboor te tot 13 kg
L1
"RÖMER Baby-Safe Plus"
Wordt met de rug in de rijrichting geplaatst. L2

"Takata Baby P2C Mini"
Wordt met de rug in de rijrichting geplaatst.
5
Veiligheid

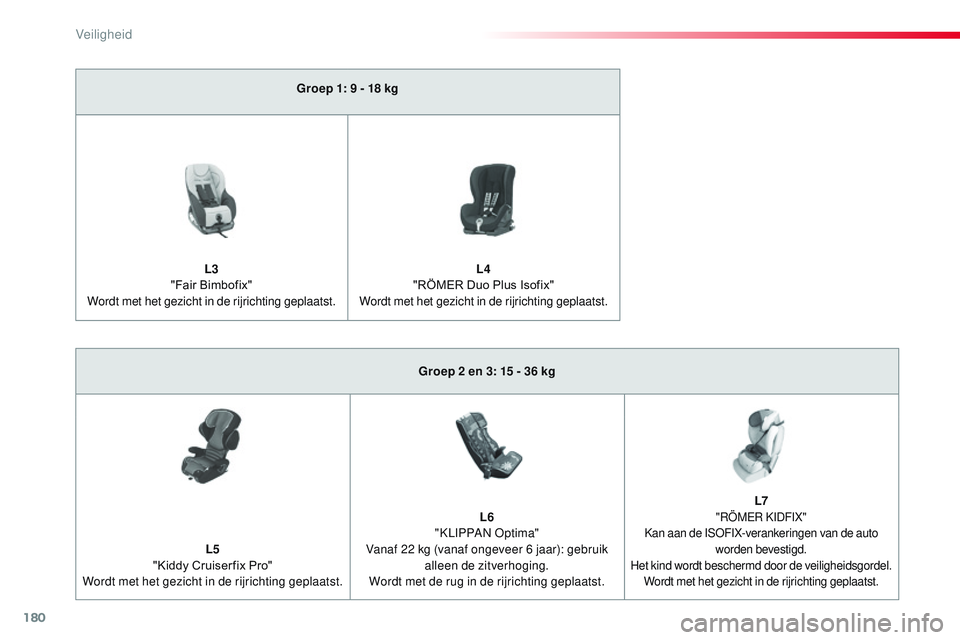

180

Spacetourer-VP_nl_Chap05_securite_ed01-2016
Groep 1: 9 - 18 kg
L3
"Fair Bimbofix"
Wordt met het gezicht in de rijrichting geplaatst. L4

"RÖMER Duo Plus Isofix"
Wordt met het gezicht in de rijrichting geplaatst.
Groep 2 en 3: 15 - 36 kg
L5
"Kiddy Cruiser fix Pro"
Wordt met het gezicht in de rijrichting geplaatst. L6

"KLIPPAN Optima"
Vanaf 22 kg (vanaf ongeveer 6 jaar): gebruik alleen de zitverhoging.
Wordt met de rug in de rijrichting geplaatst. L7

"RÖMER KIDFIX"
Kan aan de ISOFIX-verankeringen van de auto worden bevestigd.
Het kind wordt beschermd door de veiligheidsgordel. Wordt met het gezicht in de rijrichting geplaatst.
Veiligheid

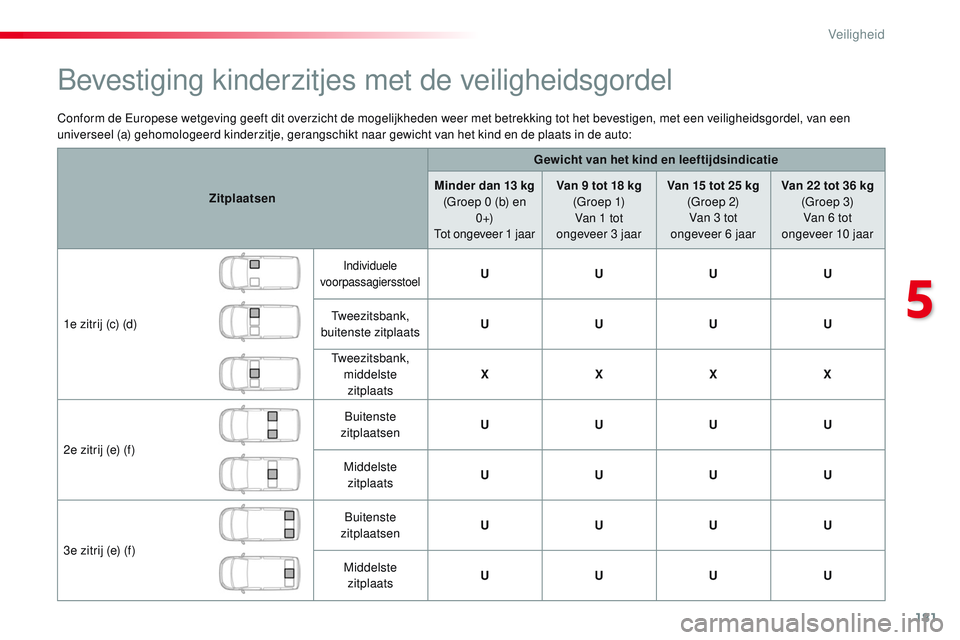

181
Spacetourer-VP_nl_Chap05_securite_ed01-2016
Conform de Europese wetgeving geeft dit overzicht de mogelijkheden weer met betrekking tot het bevestigen, met een veiligheidsgordel, van een
universeel (a) gehomologeerd kinderzitje, gerangschikt naar gewicht van het kind en de plaats in de auto:Zitplaatsen Gewicht van het kind en leeftijdsindicatie
Minder dan 13 kg (Groep 0 (b) en 0 +)
Tot ongeveer 1 jaar Van 9 tot 18 kg
(G r o e p 1)Van 1 tot
ongeveer 3 jaar Van 15 tot 25 kg
(Groep 2)Van 3 tot
ongeveer 6 jaar Van 22 tot 36 kg
(Groep 3)Van 6 tot
ongeveer 10 jaar
1e zitrij (c) (d)
Individuele
voorpassagiersstoelU UUU
Tweezitsbank,
buitenste zitplaats U
UUU
Tweezitsbank, middelste zitplaats X
XXX
2e zitrij (e) (f) Buitenste
zitplaatsen U
UUU
Middelste zitplaats U
UUU
3e zitrij (e) (f) Buitenste
zitplaatsen U
UUU
Middelste zitplaats U
UUU
Bevestiging kinderzitjes met de veiligheidsgordel
5
Veiligheid

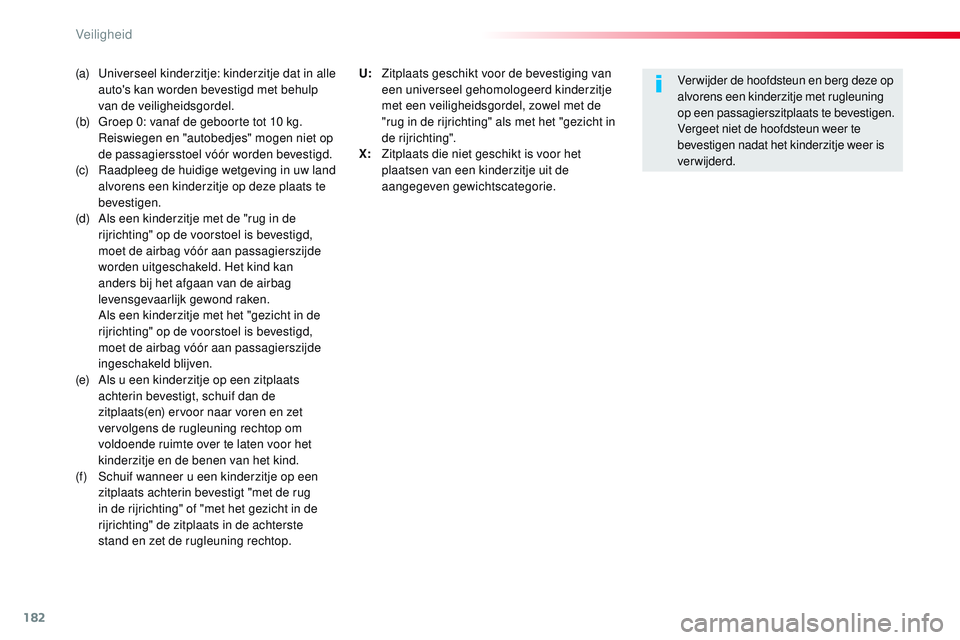

182
Spacetourer-VP_nl_Chap05_securite_ed01-2016
(a) Universeel kinderzitje: kinderzitje dat in alle auto's kan worden bevestigd met behulp
van de veiligheidsgordel.
(b)

G
roep 0: vanaf de geboorte tot 10 kg.
Reiswiegen en "autobedjes" mogen niet op
de passagiersstoel vóór worden bevestigd.
(c)

R
aadpleeg de huidige wetgeving in uw land
alvorens een kinderzitje op deze plaats te
bevestigen.
(d)

A
ls een kinderzitje met de "rug in de
rijrichting" op de voorstoel is bevestigd,
moet de airbag vóór aan passagierszijde
worden uitgeschakeld. Het kind kan
anders bij het afgaan van de airbag
levensgevaarlijk gewond raken.
A

ls een kinderzitje met het "gezicht in de
rijrichting" op de voorstoel is bevestigd,
moet de airbag vóór aan passagierszijde
ingeschakeld blijven.
(e)

A
ls u een kinderzitje op een zitplaats
achterin bevestigt, schuif dan de
zitplaats(en) ervoor naar voren en zet
vervolgens de rugleuning rechtop om
voldoende ruimte over te laten voor het
kinderzitje en de benen van het kind.
(f)

S
chuif wanneer u een kinderzitje op een
zitplaats achterin bevestigt "met de rug
in de rijrichting" of "met het gezicht in de
rijrichting" de zitplaats in de achterste
stand en zet de rugleuning rechtop. Ver wijder de hoofdsteun en berg deze op
alvorens een kinderzitje met rugleuning
op een passagierszitplaats te bevestigen.
Vergeet niet de hoofdsteun weer te
bevestigen nadat het kinderzitje weer is
verwijderd.
U:
Z itplaats geschikt voor de bevestiging van
een universeel gehomologeerd kinderzitje
met een veiligheidsgordel, zowel met de
"rug in de rijrichting" als met het "gezicht in
de rijrichting".
X:
Z

itplaats die niet geschikt is voor het
plaatsen van een kinderzitje uit de
aangegeven gewichtscategorie.
Veiligheid

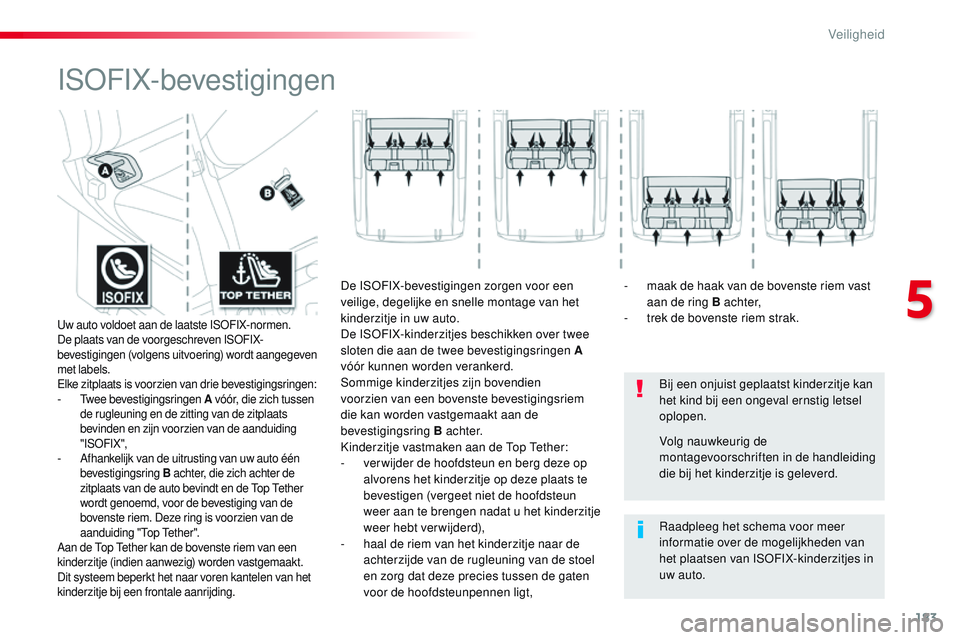

183
Spacetourer-VP_nl_Chap05_securite_ed01-2016
ISOFIX-bevestigingen
Bij een onjuist geplaatst kinderzitje kan
het kind bij een ongeval ernstig letsel
oplopen.
Raadpleeg het schema voor meer
informatie over de mogelijkheden van
het plaatsen van ISOFIX-kinderzitjes in
uw auto. Volg nauwkeurig de
montagevoorschriften in de handleiding
die bij het kinderzitje is geleverd.
Uw auto voldoet aan de laatste ISOFIX-normen.
De plaats van de voorgeschreven ISOFIX-
bevestigingen (volgens uitvoering) wordt aangegeven
met labels.
Elke zitplaats is voorzien van drie bevestigingsringen:
- Twee bevestigingsringen A vóór, die zich tussen
de rugleuning en de zitting van de zitplaats
bevinden en zijn voorzien van de aanduiding
" ISO FIX ",
- Afhankelijk van de uitrusting van uw auto één
bevestigingsring B achter, die zich achter de
zitplaats van de auto bevindt en de Top Tether
wordt genoemd, voor de bevestiging van de
bovenste riem. Deze ring is voorzien van de
aanduiding "Top Tether".
Aan de Top Tether kan de bovenste riem van een
kinderzitje (indien aanwezig) worden vastgemaakt.
Dit systeem beperkt het naar voren kantelen van het
kinderzitje bij een frontale aanrijding.
De ISOFIX-bevestigingen zorgen voor een
veilige, degelijke en snelle montage van het
kinderzitje in uw auto.
De ISOFIX-kinderzitjes beschikken over twee
sloten die aan de twee bevestigingsringen A
vóór kunnen worden verankerd.
Sommige kinderzitjes zijn bovendien
voorzien van een bovenste bevestigingsriem
die kan worden vastgemaakt aan de
bevestigingsring


B a c h t e r.
Kinderzitje vastmaken aan de Top Tether:
-

v
er wijder de hoofdsteun en berg deze op
alvorens het kinderzitje op deze plaats te
bevestigen (vergeet niet de hoofdsteun
weer aan te brengen nadat u het kinderzitje
weer hebt verwijderd),
-

h
aal de riem van het kinderzitje naar de
achterzijde van de rugleuning van de stoel
en zorg dat deze precies tussen de gaten
voor de hoofdsteunpennen ligt, -
m aak de haak van de bovenste riem vast
aan de ring B a c h t e r,
-

t
rek de bovenste riem strak.
5
Veiligheid

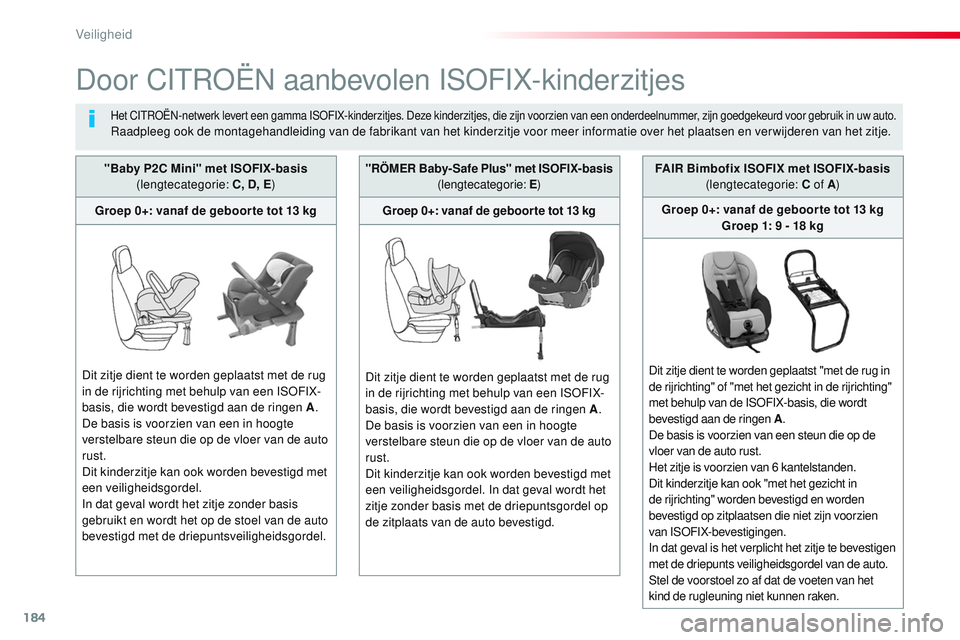

184
Spacetourer-VP_nl_Chap05_securite_ed01-2016
Door CITROËN aanbevolen ISOFIX-kinderzitjes
Het CITROËN-netwerk levert een gamma ISOFIX-kinderzitjes. Deze kinderzitjes, die zijn voorzien van een onderdeelnummer, zijn goedgekeurd voor gebruik in uw auto.Raadpleeg ook de montagehandleiding van de fabrikant van het kinderzitje voor meer informatie over het plaatsen en ver wijderen van het zitje.
"Baby P2C Mini" met ISOFIX-basis (lengtecategorie: C, D, E )
Groep 0+: vanaf de geboor te tot 13 kg
Dit zitje dient te worden geplaatst met de rug
in de rijrichting met behulp van een ISOFIX-
basis, die wordt bevestigd aan de ringen A .
De basis is voorzien van een in hoogte
verstelbare steun die op de vloer van de auto
rust.
Dit kinderzitje kan ook worden bevestigd met
een veiligheidsgordel.
In dat geval wordt het zitje zonder basis
gebruikt en wordt het op de stoel van de auto
bevestigd met de driepuntsveiligheidsgordel. FAIR Bimbofix ISOFIX met ISOFIX-basis
(lengtecategorie: C of A )
Groep 0+: vanaf de geboor te tot 13 kg
Groep 1: 9 - 18 kg
Dit zitje dient te worden geplaatst "met de rug in
de rijrichting" of "met het gezicht in de rijrichting"
met behulp van de ISOFIX-basis, die wordt
bevestigd aan de ringen A.
De basis is voorzien van een steun die op de
vloer van de auto rust.
Het zitje is voorzien van 6 kantelstanden.
Dit kinderzitje kan ook "met het gezicht in
de rijrichting" worden bevestigd en worden
bevestigd op zitplaatsen die niet zijn voorzien
van ISOFIX-bevestigingen.
In dat geval is het verplicht het zitje te bevestigen
met de driepunts veiligheidsgordel van de auto.
Stel de voorstoel zo af dat de voeten van het
kind de rugleuning niet kunnen raken.
"RÖMER Baby- Safe Plus" met ISOFIX-basis
(lengtecategorie: E)
Groep 0+: vanaf de geboor te tot 13 kg
Dit zitje dient te worden geplaatst met de rug
in de rijrichting met behulp van een ISOFIX-
basis, die wordt bevestigd aan de ringen A .
De basis is voorzien van een in hoogte
verstelbare steun die op de vloer van de auto
rust.
Dit kinderzitje kan ook worden bevestigd met
een veiligheidsgordel. In dat geval wordt het
zitje zonder basis met de driepuntsgordel op
de zitplaats van de auto bevestigd.
Veiligheid

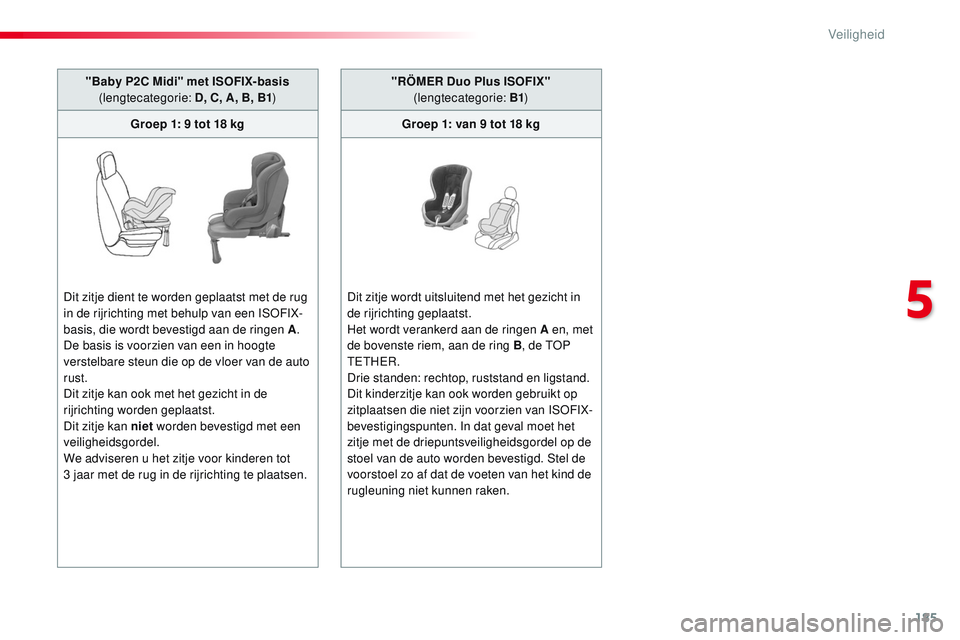

185
Spacetourer-VP_nl_Chap05_securite_ed01-2016
"Baby P2C Midi" met ISOFIX-basis (lengtecategorie: D, C, A, B, B1 )
Groep 1: 9 tot 18 kg
Dit zitje dient te worden geplaatst met de rug
in de rijrichting met behulp van een ISOFIX-
basis, die wordt bevestigd aan de ringen A .
De basis is voorzien van een in hoogte
verstelbare steun die op de vloer van de auto
rust.
Dit zitje kan ook met het gezicht in de
rijrichting worden geplaatst.
Dit zitje kan niet worden bevestigd met een
veiligheidsgordel.
We adviseren u het zitje voor kinderen tot
3

jaar met de rug in de rijrichting te plaatsen. "RÖMER Duo Plus ISOFIX"
(lengtecategorie: B1 )
Groep 1: van 9 tot 18 kg
Dit zitje wordt uitsluitend met het gezicht in
de rijrichting geplaatst.
Het wordt verankerd aan de ringen A en, met
de bovenste riem, aan de ring B , de TOP
TETHER.
Drie standen: rechtop, ruststand en ligstand.
Dit kinderzitje kan ook worden gebruikt op
zitplaatsen die niet zijn voorzien van ISOFIX-
bevestigingspunten. In dat geval moet het
zitje met de driepuntsveiligheidsgordel op de
stoel van de auto worden bevestigd. Stel de
voorstoel zo af dat de voeten van het kind de
rugleuning niet kunnen raken.
5
Veiligheid

186
Spacetourer-VP_nl_Chap05_securite_ed01-2016
Zitplaatsen geschikt voor ISOFIX-kinderzitjes
Overeenkomstig de Europese wetgeving geeft het overzicht de mogelijkheden aan voor het bevestigen van een ISOFIX-kinderzitje op een plaats in de
auto voorzien van ISOFIX-bevestigingen.
Bij universele en semi-universele ISOFIX-kinderzitjes wordt de ISOFIX-maat op het kinderzitje naast het ISOFIX-logo aangegeven met een letter
(A
t /m G ).
Gewicht van het kind / leeftijdsindicatie
Tot 10 kg
(groep 0)
To t
ca.


6

maandenTot 10 kg
(groep 0)
Tot 13 kg
(groep 0+)
Tot ca. 1 jaar Van 9 tot 18 kg (groep 1)
Van 1 tot ca. 3 jaar
Type ISOFIX-kinderzitje Reiswieg"rug in de rijrichting"
"rug in de rijrichting""gezicht in de rijrichting"
ISOFIX-maat F G C D E C D A B B1
1e zitrij met tweezitsbank
of indivuduele
voorpassagiersstoel Geen ISOFIX
2e zitrij met
tweezitsbank op 1e zitrij Buitenste
zitplaats
rechts
X
XIL- SU X I U F, I L - S U
Middelste
zitplaats X
XIL- SU X I U F, I L - S U
Buitenste
zitplaats links X
IL- SU IL- SUI U F, I L - S U
Veiligheid

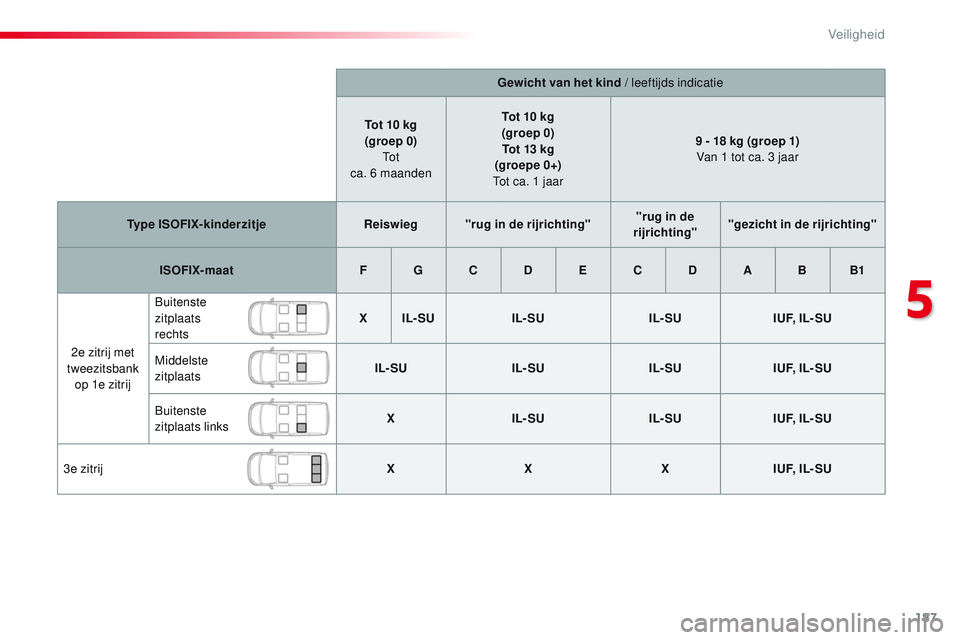

187
Spacetourer-VP_nl_Chap05_securite_ed01-2016
Gewicht van het kind / leeftijds indicatie
Tot 10 kg
(groep 0)
To t
ca.


6


maanden Tot 10 kg
(groep 0) Tot 13 kg
(groepe 0+)
Tot ca. 1 jaar 9 - 18 kg (groep 1)
Van 1 tot ca. 3 jaar
Type ISOFIX-kinderzitje Reiswieg"rug in de rijrichting" "rug in de
rijrichting" "gezicht in de rijrichting"
ISOFIX-maat F G C D E C D A B B1
2e zitrij met
tweezitsbank op 1e zitrij Buitenste
zitplaats
rechts
X
IL- SU IL- SU IL- SUI U F, I L - S U
Middelste
zitplaats IL- SU
IL- SUIL- SUI U F, I L - S U
Buitenste
zitplaats links X
IL- SU IL- SUI U F, I L - S U
3e zitrij XXXI U F, I L - S U
5
Veiligheid

188
Spacetourer-VP_nl_Chap05_securite_ed01-2016
IUF Zitplaats geschikt voor de bevestiging van een
universeel gehomologeerd ISOFIX- kinderzitje met
het gezicht in de rijrichting en een bovenste riem.
IL- SU Zitplaats geschikt voor de bevestiging van
een semi-universeel gehomologeerd ISOFIX-
kinderzitje:
- rug in de rijrichting voorzien van een bovenste
riem of een steun,
- gezicht in de rijrichting voorzien van een steun,- reiswieg voorzien van een bovenste riem of
een steun.
X: Zitplaats die niet geschikt is voor een kinderzitje voor de aangegeven
gewichtscategorie. Ver wijder de hoofdsteun en berg hem
op alvorens een kinderzitje met een
rugleuning op een passagiersstoel te
bevestigen.
Plaats de hoofdsteun terug zodra het
kinderzitje is verwijderd. Raadpleeg de desbetreffende rubriek
voor meer informatie over de ISOFIX-
bevestigingen
en in het bijzonder de
bovenste riem.
Veiligheid
