CITROEN JUMPER SPACETOURER 2017 Instrukcja obsługi (in Polish)

119
Spacetourer-VP_pl_Chap03_ergonomie-et-confort_ed01-2016
Jeżeli lampa jest włożona nieprawidłowo,
nie będzie się ładowała i może się nie
zapalić po otworzeniu bagażnika.
Użytkowanie
F Wysunąć z zaczepu, pociągając za przednią część.
F

N
acisnąć przełącznik znajdujący się z tyłu,
aby włączyć lub wyłączyć lampę.
F

R
ozłożyć podpórkę znajdującą się na
tylnej ścianie korpusu lampy, aby postawić
i
podnieść lampę, na przykład przy zmianie
koła.
Składanie
F Włożyć lampę na swoje miejsce, zaczynając od tylnej części.
P

owoduje to automatyczne wyłączenie
się lampy, jeżeli nie została wcześniej
wyłączona.
Podczas wkładania akumulatorków
należy zwracać uwagę na ich
biegunowości.
Nigdy nie zastępować akumulatorków
zwykłymi bateriami.

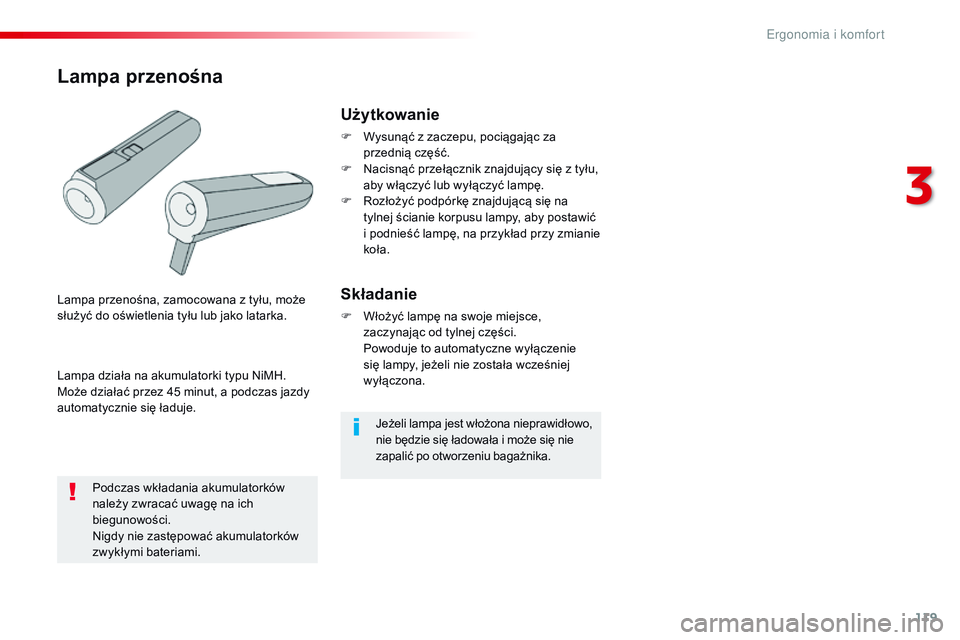

Lampa przenośna
Lampa przenośna, zamocowana z tyłu, może
s łużyć do oświetlenia tyłu lub jako latarka.
Lampa działa na akumulatorki typu NiMH.
Może działać przez 45 minut, a
podczas jazdy
automatycznie siÄ™ Å‚aduje.
3
E

120
Spacetourer-VP_pl_Chap03_ergonomie-et-confort_ed01-2016

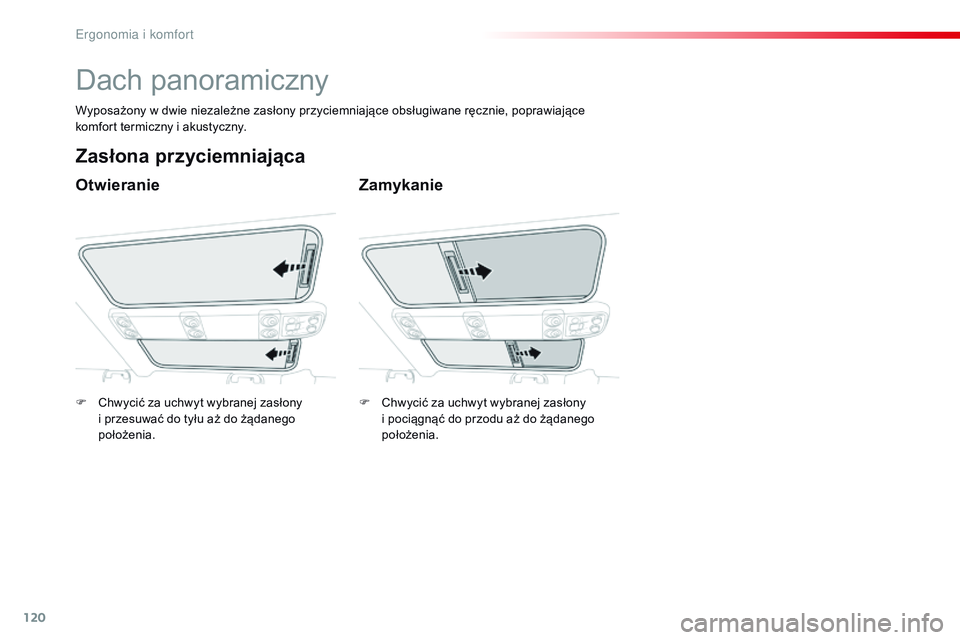

Dach panoramiczny
Otwieranie
Zasłona przyciemniająca
Zamykanie
Wyposażony w dwie niezależne zasłony przyciemniające obsługiwane ręcznie, poprawiające
k omfort termiczny i akustyczny.
F

C
hwycić za uchwyt wybranej zasłony
i
przesuwać do tyłu aż do żądanego
położenia. F

C
hwycić za uchwyt wybranej zasłony
i
pociągnąć do przodu aż do żądanego
położenia.
E

121
Spacetourer-VP_pl_Chap03_ergonomie-et-confort_ed01-2016

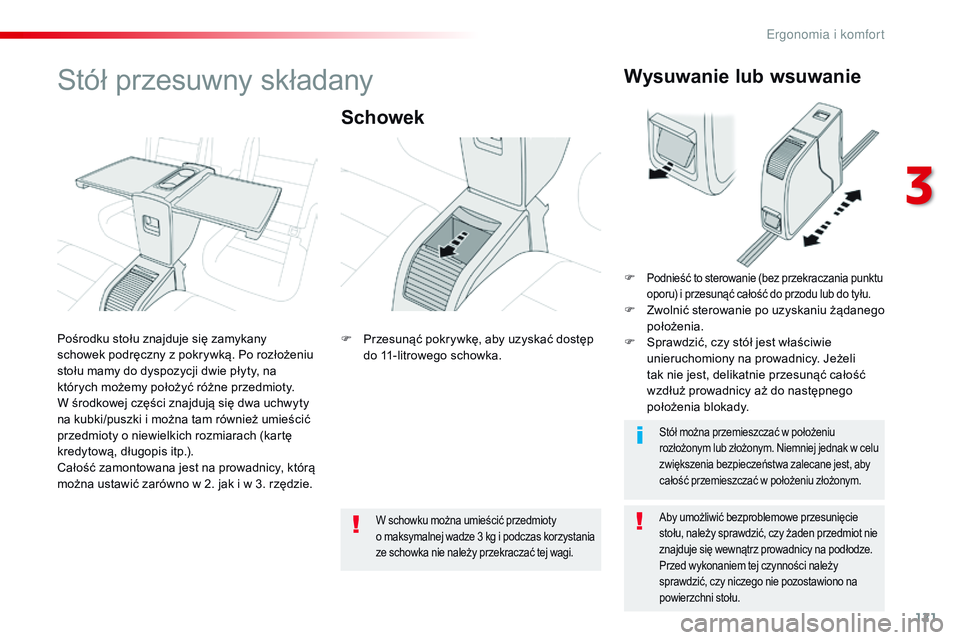

Stół przesuwny składany
Schowek
Aby umożliwić bezproblemowe przesunięcie
stołu, należy sprawdzić, czy żaden przedmiot nie
znajduje się wewnątrz prowadnicy na podłodze.
Przed wykonaniem tej czynności należy
sprawdzić, czy niczego nie pozostawiono na
powierzchni stołu.
W schowku można umieścić przedmioty
o

maksymalnej wadze 3 kg i

podczas korzystania
ze schowka nie należy przekraczać tej wagi.
Stół można przemieszczać w położeniu
r ozłożonym lub złożonym. Niemniej jednak w celu
zwiększenia bezpieczeństwa zalecane jest, aby
całość przemieszczać w
położeniu złożonym.
Pośrodku stołu znajduje się zamykany
schowek podręczny z pokrywką. Po rozłożeniu
stołu mamy do dyspozycji dwie płyty, na
których możemy położyć różne przedmioty.
w
środkowej części znajdują się dwa uchwyty
na kubki/puszki i
można tam również umieścić
przedmioty o
niewielkich rozmiarach (kartÄ™
kredytową, długopis itp.).
Całość zamontowana jest na prowadnicy, którą
można ustawić zarówno w
2. jak i w 3. rzędzie.F
P rzesunąć pokrywkę, aby uzyskać dostęp
do 11-litrowego schowka.
Wysuwanie lub wsuwanie
F Podnieść to sterowanie (bez przekraczania punktu
oporu) i przesunąć całość do przodu lub do tyłu.
F Zwolnić sterowanie po uzyskaniu żądanego położenia.
F

S
prawdzić, czy stół jest właściwie
unieruchomiony na prowadnicy. Jeżeli
tak nie jest, delikatnie przesunąć całość
wzdłuż prowadnicy aż do następnego
położenia blokady.
3
Ergonomia i komfort

122
Spacetourer-VP_pl_Chap03_ergonomie-et-confort_ed01-2016

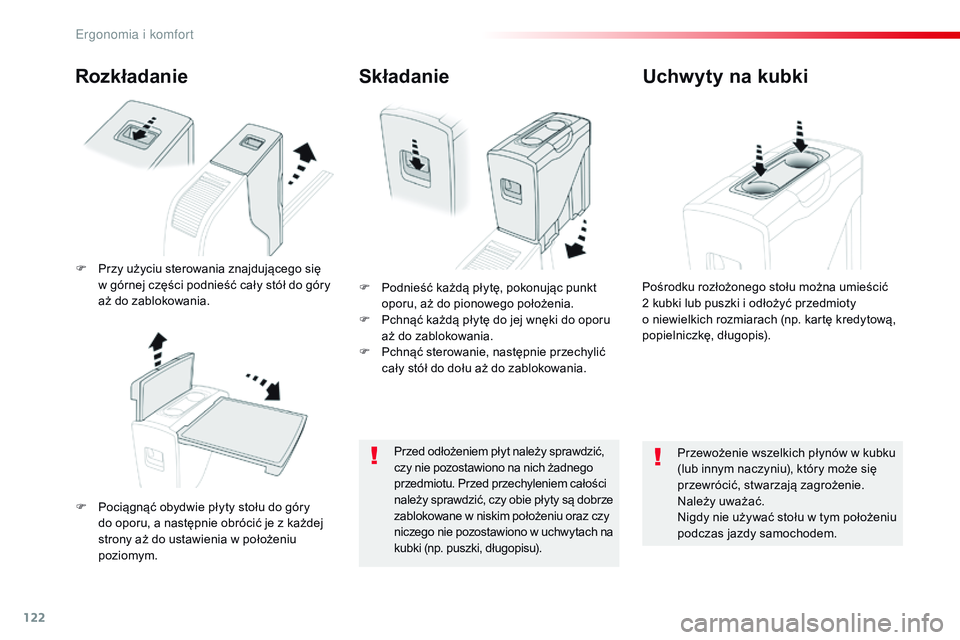

Rozkładanie
F Pociągnąć obydwie płyty stołu do góry do oporu, a następnie obrócić je z każdej
strony aż do ustawienia w
położeniu
poziomym. F

P
odnieść każdą płytę, pokonując punkt
oporu, aż do pionowego położenia.
F
Pc
hnąć każdą płytę do jej wnęki do oporu
aż do zablokowania.
F
Pc
hnąć sterowanie, następnie przechylić
cały stół do dołu aż do zablokowania.
Składanie
Przed odłożeniem płyt należy sprawdzić,
czy nie pozostawiono na nich żadnego
przedmiotu. Przed przechyleniem całości
należy sprawdzić, czy obie płyty są dobrze
zablokowane w
niskim położeniu oraz czy
niczego nie pozostawiono w
uchwytach na
kubki (np. puszki, długopisu).
F

P

rzy użyciu sterowania znajdującego się
w

górnej części podnieść cały stół do góry
aż do zablokowania.
Uchwyty na kubki
Przewożenie wszelkich płynów w kubku
(lub innym naczyniu), który może się
przewrócić, stwarzają zagrożenie.
Należy uważać.
Nigdy nie używać stołu w
tym położeniu
podczas jazdy samochodem.
Pośrodku rozłożonego stołu można umieścić
2 kubki lub puszki i
odłożyć przedmioty
o

niewielkich rozmiarach (np. kartÄ™ kredytowÄ…,
popielniczkę, długopis).
E

123
Spacetourer-VP_pl_Chap03_ergonomie-et-confort_ed01-2016
F Podnieść do końca sterowanie w celu
uwolnienia mocowań i przechylić cały stół
do przodu.
F

W
yjąć cały stół przez boczne drzwi
w
2. rzędzie.

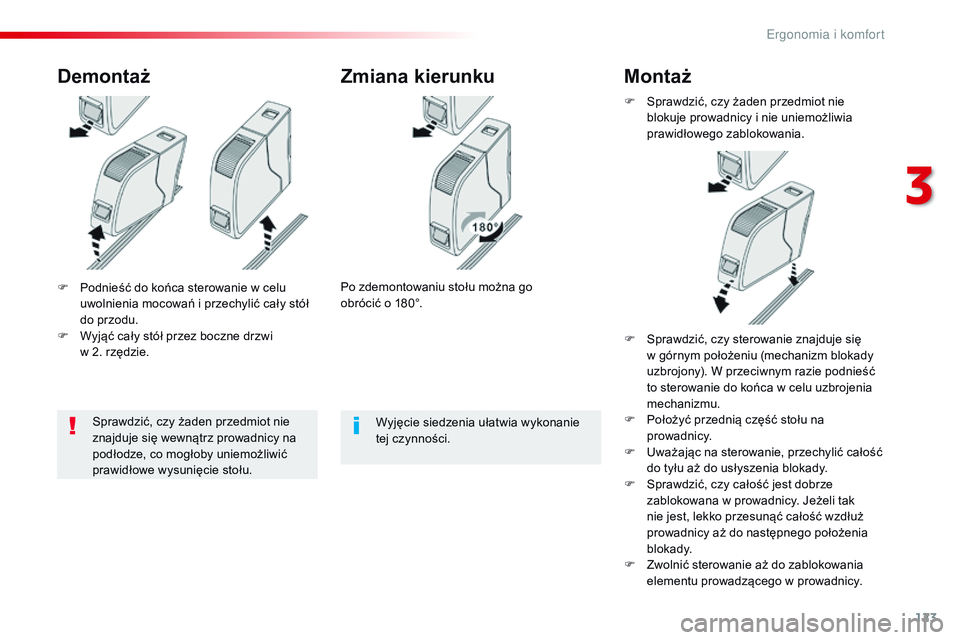

Demontaż Zmiana kierunku
Po zdemontowaniu stołu można go
obrócić
o 180°. F

S
prawdzić, czy żaden przedmiot nie
blokuje prowadnicy i nie uniemożliwia
prawidłowego zablokowania.
Montaż
Wyjęcie siedzenia ułatwia wykonanie
tej czynności.
Sprawdzić, czy żaden przedmiot nie
znajduje siÄ™ wewnÄ…trz prowadnicy na
podłodze, co mogłoby uniemożliwić
prawidłowe wysunięcie stołu. F

S
prawdzić, czy sterowanie znajduje się
w górnym położeniu (mechanizm blokady
uzbrojony). w przeciwnym razie podnieść
to sterowanie do końca w celu uzbrojenia
mechanizmu.
F P ołożyć przednią część stołu na
prowadnicy.
F

U
ważając na sterowanie, przechylić całość
do tyłu aż do usłyszenia blokady.
F

S
prawdzić, czy całość jest dobrze
zablokowana w
prowadnicy. Jeżeli tak
nie jest, lekko przesunąć całość wzdłuż
prowadnicy aż do następnego położenia
blokady.
F

Z
wolnić sterowanie aż do zablokowania
elementu prowadzÄ…cego w
pro

wadnicy.
3
Ergonomia i komfort

124
Spacetourer-VP_pl_Chap03_ergonomie-et-confort_ed01-2016

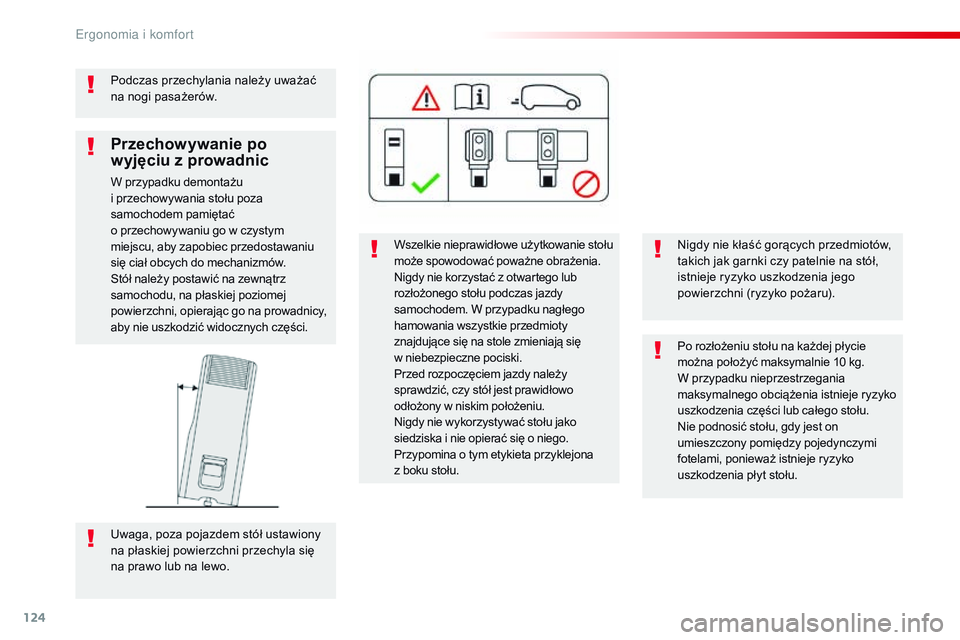

Podczas przechylania należy uważać
na nogi pasażerów.Wszelkie nieprawidłowe użytkowanie stołu
może spowodować poważne obrażenia.
Nigdy nie korzystać z
otwartego lub
rozłożonego stołu podczas jazdy
samochodem. w


przypadku nagłego
hamowania wszystkie przedmioty
znajdujÄ…ce siÄ™ na stole zmieniajÄ… siÄ™
w
niebezpieczne pociski.
Przed rozpoczęciem jazdy należy
sprawdzić, czy stół jest prawidłowo
odłożony w
niskim położeniu.
Nigdy nie wykorzystywać stołu jako
siedziska i
nie opierać się o niego.
Przypomina o
tym etykieta przyklejona
z
boku stołu.Nigdy nie kłaść gorących przedmiotów,
takich jak garnki czy patelnie na stół,
istnieje ryzyko uszkodzenia jego
powierzchni (ryzyko pożaru).
Po rozłożeniu stołu na każdej płycie
można położyć maksymalnie 10
kg.
w
p

rzypadku nieprzestrzegania
maksymalnego obciążenia istnieje ryzyko
uszkodzenia części lub całego stołu.
Nie podnosić stołu, gdy jest on
umieszczony pomiędzy pojedynczymi
fotelami, ponieważ istnieje ryzyko
uszkodzenia płyt stołu.
Przechowywanie po
wyjęciu z prowadnic
W przypadku demontażu
i
przechowywania stołu poza
samochodem pamiętać
o
przechowywaniu go w czystym
miejscu, aby zapobiec przedostawaniu
się ciał obcych do mechanizmów.
Stół należy postawić na zewnątrz
samochodu, na płaskiej poziomej
powierzchni, opierajÄ…c go na prowadnicy,
aby nie uszkodzić widocznych części.
Uwaga, poza pojazdem stół ustawiony
na płaskiej powierzchni przechyla się
na prawo lub na lewo.
Ergonomia i komfort

125
Spacetourer-VP_pl_Chap03_ergonomie-et-confort_ed01-2016
System klimatyzacji działa wyłącznie przy włączonym silniku.

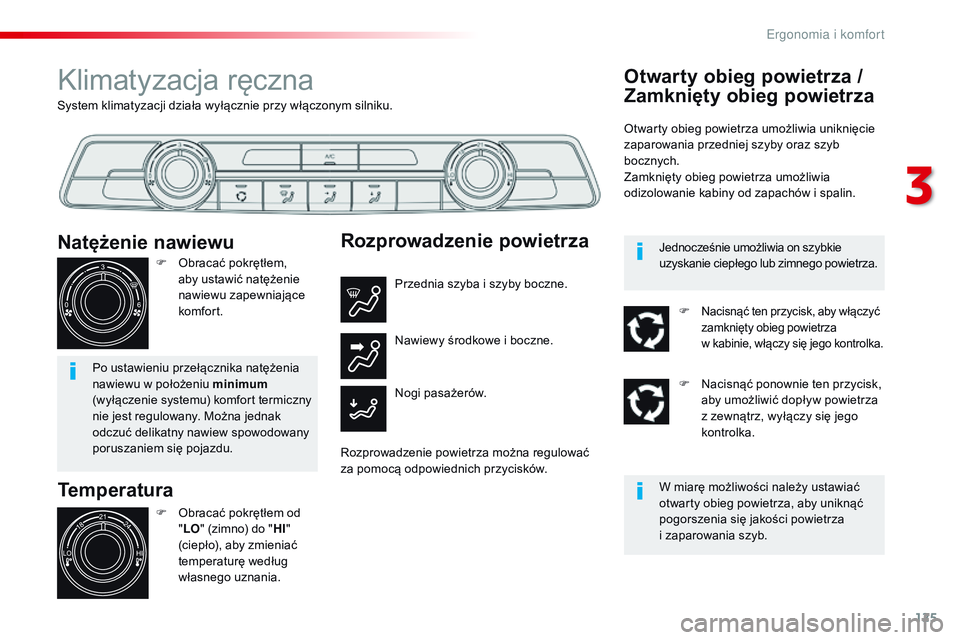

Klimatyzacja ręczna
Temperatura
F Obracać pokrętłem od "LO " (zimno) do " HI"
(ciepło), aby zmieniać
temperaturę według
własnego uznania.
Natężenie nawiewu
F Obracać pokrętłem, aby ustawić natężenie
nawiewu zapewniajÄ…ce
komfor t.
Po ustawieniu przełącznika natężenia
nawiewu w
położeniu minimum
(wyłączenie systemu) komfort termiczny
nie jest regulowany. Można jednak
odczuć delikatny nawiew spowodowany
poruszaniem siÄ™ pojazdu.
Rozprowadzenie powietrza
Przednia szyba i szyby boczne.
N ogi pasażerów.
Nawiewy środkowe i
boczne.
Rozprowadzenie powietrza można regulować
za pomocą odpowiednich przycisków.
Otwarty obieg powietrza /
Zamknięty obieg powietrza
Otwarty obieg powietrza umożliwia uniknięcie
zaparowania przedniej szyby oraz szyb
bocznych.
Zamknięty obieg powietrza umożliwia
odizolowanie kabiny od zapachów i spalin.
W miarę możliwości należy ustawiać
otwarty obieg powietrza, aby uniknąć
pogorszenia się jakości powietrza
i
zaparowania szyb.
Jednocześnie umożliwia on szybkie
uzyskanie ciepłego lub zimnego powietrza.
F

Nacisnąć ten przycisk, aby włączyć
zamknięty obieg powietrza
w kabinie, włączy się jego kontrolka.
F Nacisnąć ponownie ten przycisk, aby umożliwić dopływ powietrza
z
zewnątrz, wyłączy się jego
kontrolka.
3
Ergonomia i komfort

126
Spacetourer-VP_pl_Chap03_ergonomie-et-confort_ed01-2016

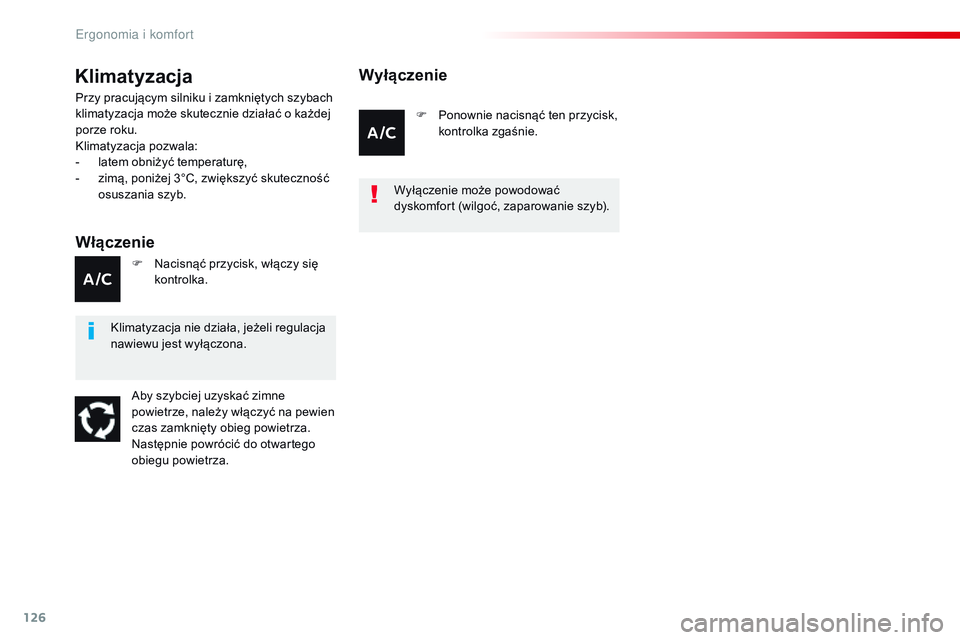

Klimatyzacja
WÅ‚Ä…czenie
Przy pracującym silniku i zamkniętych szybach
k limatyzacja może skutecznie działać o każdej
porze roku.
Klimatyzacja pozwala:
-

l
atem obniżyć temperaturę,
-

z
imą, poniżej 3°C, zwiększyć skuteczność
osuszania szyb.
Aby szybciej uzyskać zimne
powietrze, należy włączyć na pewien
czas zamknięty obieg powietrza.
Następnie powrócić do otwartego
obiegu powietrza. F
N
acisnąć przycisk, włączy się
kontrolka. F

P
onownie nacisnąć ten przycisk,
kontrolka zgaśnie.
Wyłączenie
Klimatyzacja nie działa, jeżeli regulacja
nawiewu jest wyłączona. Wyłączenie może powodować
dyskomfort (wilgoć, zaparowanie szyb).
E

127
Spacetourer-VP_pl_Chap03_ergonomie-et-confort_ed01-2016
Ustawienie wartości 21 pozwala
uzyskać optymalny komfort. Istnieje
możliwość wyboru ustawień między
18 a 24.
Aby uzyskać optymalny komfort, zaleca
się nie przekraczać różnicy 3 stopni
między prawą i
lewÄ… stronÄ….

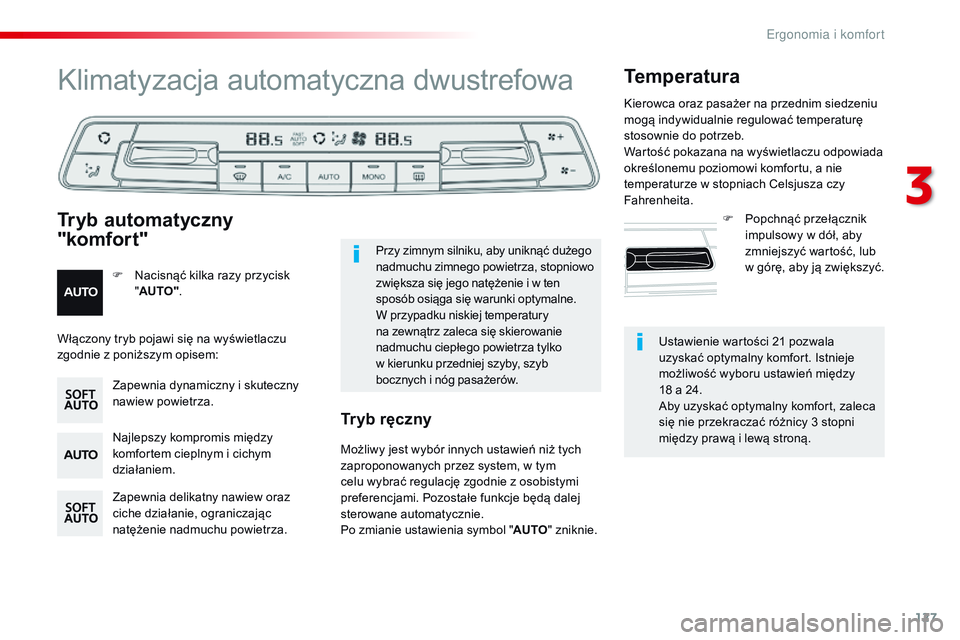

Klimatyzacja automatyczna dwustrefowa
Najlepszy kompromis między
komfortem cieplnym i cichym
działaniem.
Zapewnia delikatny nawiew oraz
ciche działanie, ograniczając
natężenie nadmuchu powietrza. Zapewnia dynamiczny i skuteczny
nawiew powietrza.
F
N
acisnąć kilka razy przycisk
" AUTO" .
Tryb automatyczny
"komfort" TemperaturaF Popchnąć przełącznik
impulsowy w dół, aby
zmniejszyć wartość, lub
w górę, aby ją zwiększyć.
Przy zimnym silniku, aby uniknąć dużego
nadmuchu zimnego powietrza, stopniowo
zwiększa się jego natężenie i

w

ten
sposób osiąga się warunki optymalne.
w


przypadku niskiej temperatury
na zewnÄ…trz zaleca siÄ™ skierowanie
nadmuchu ciepłego powietrza tylko
w

kierunku przedniej szyby, szyb
bocznych i

nóg pasażerów.
Włączony tryb pojawi się na wyświetlaczu
zgodnie z

poniższym opisem: Możliwy jest wybór innych ustawień niż tych
zaproponowanych przez system, w tym
celu wybrać regulację zgodnie z osobistymi
preferencjami. Pozostałe funkcje będą dalej
sterowane automatycznie.
Po zmianie ustawienia symbol "AUTO" zniknie.
Tryb ręczny
Kierowca oraz pasażer na przednim siedzeniu
mogą indywidualnie regulować temperaturę
stosownie do potrzeb.
Wartość pokazana na wyświetlaczu odpowiada
określonemu poziomowi komfortu, a nie
temperaturze w stopniach Celsjusza czy
Fahrenheita.
3
Ergonomia i komfort

128
Spacetourer-VP_pl_Chap03_ergonomie-et-confort_ed01-2016

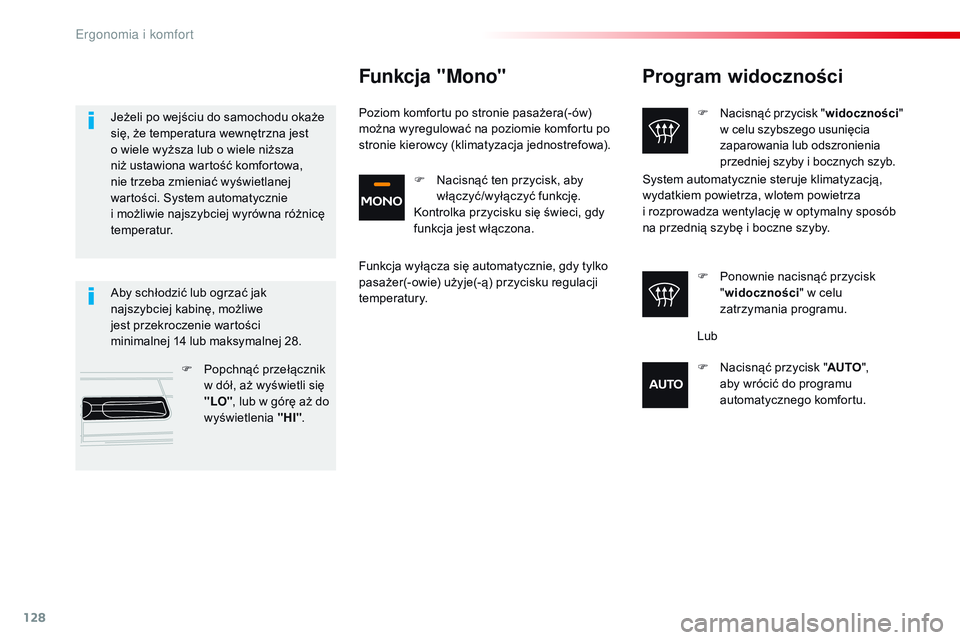

Program widoczności
F Nacisnąć przycisk "widoczności"
w celu szybszego usunięcia
zaparowania lub odszronienia
przedniej szyby i
bocznych szyb.
F

P
onownie nacisnąć przycisk
" widoczności " w
celu
zatrzymania programu.
System automatycznie steruje klimatyzacjÄ…,
wydatkiem powietrza, wlotem powietrza
i

rozprowadza wentylację w optymalny sposób
na przedniÄ… szybÄ™ i
boczne szyby.
Aby schłodzić lub ogrzać jak
najszybciej
k

abinę, możliwe
jest przekroczenie wartości
minimalnej

14

lub maksymalnej

28.
F

P

opchnąć przełącznik
w

dół, aż wyświetli się
"LO" , lub w

górę aż do
wyświetlenia "HI".
Jeżeli po wejściu do samochodu okaże
się, że temperatura wewnętrzna jest
o

wiele wyższa lub o

wiele niższa
niż ustawiona wartość komfortowa,
nie trzeba zmieniać wyświetlanej
wartości. System automatycznie
i

możliwie najszybciej wyrówna różnicę
temperatur.
Funkcja "Mono"
Poziom komfortu po stronie pasażera(-ów)
można wyregulować na poziomie komfortu po
stronie kierowcy (klimatyzacja jednostrefowa).
Funkcja wyłącza się automatycznie, gdy tylko
pasażer(-owie) użyje(-ą) przycisku regulacji
temperatury.
Lub
F

N
acisnąć przycisk "AUTO",
aby wrócić do programu
automatycznego komfortu.
F

N
acisnąć ten przycisk, aby
włączyć/wyłączyć funkcję.
Kontrolka przycisku się świeci, gdy
funkcja jest włączona.
Ergonomia i komfort
