CITROEN JUMPER SPACETOURER 2017 Instrukcja obsługi (in Polish)

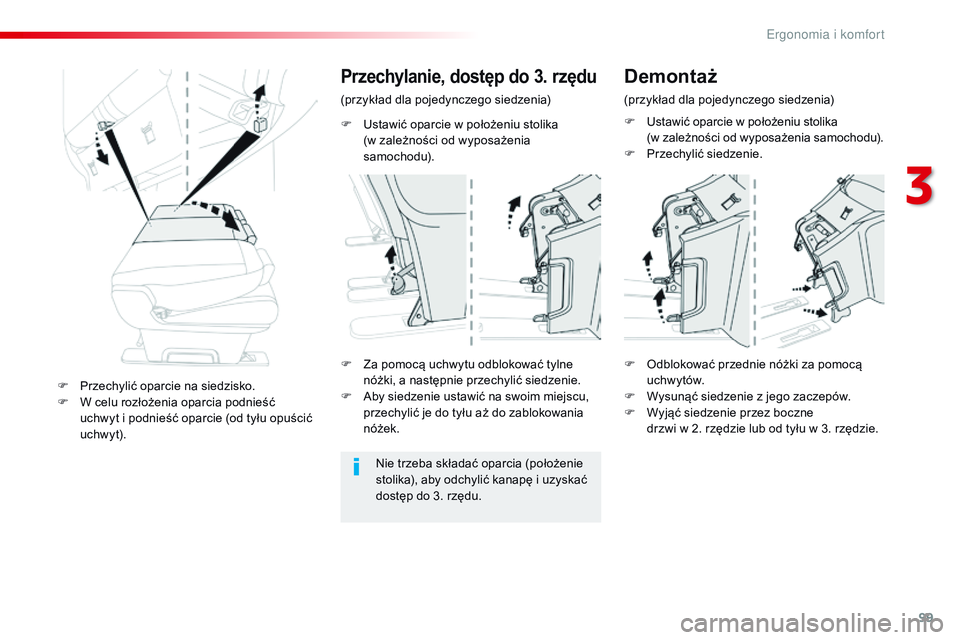

99
Spacetourer-VP_pl_Chap03_ergonomie-et-confort_ed01-2016
F Ustawić oparcie w położeniu stolika
(w zależności od wyposażenia
samochodu).
Przechylanie, dostęp do 3. rzędu
(przykład dla pojedynczego siedzenia)
Nie trzeba składać oparcia (położenie
stolika), aby odchylić kanapę i uzyskać
dostęp do 3. rzędu.
F

Z
a pomocą uchwytu odblokować tylne
nóżki, a
następnie przechylić siedzenie.
F

A
by siedzenie ustawić na swoim miejscu,
przechylić je do tyłu aż do zablokowania
nóżek.
F

P

rzechylić oparcie na siedzisko.
F

W c

elu rozłożenia oparcia podnieść
uchwyt i

podnieść oparcie (od tyłu opuścić
uchw y t).
Demontaż
(przykład dla pojedynczego siedzenia)
F

U
stawić oparcie w położeniu stolika
(w
zależności od wyposażenia samochodu).
F

P
rzechylić siedzenie.
F

O
dblokować przednie nóżki za pomocą
uchwytów.
F

W
ysunąć siedzenie z jego zaczepów.
F

W
yjąć siedzenie przez boczne
drzwi
w 2. rzędzie lub od tyłu w 3. rzędzie.
3
E

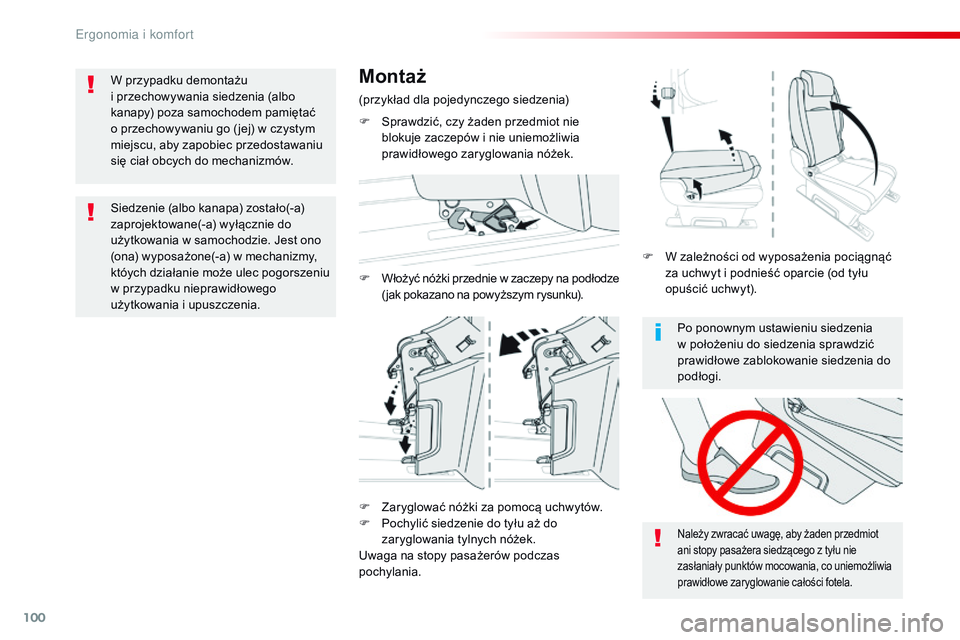

100
Spacetourer-VP_pl_Chap03_ergonomie-et-confort_ed01-2016
Po ponownym ustawieniu siedzenia
w położeniu do siedzenia sprawdzić
prawidłowe zablokowanie siedzenia do
podłogi.
Należy zwracać uwagę, aby żaden przedmiot
ani stopy pasażera siedzącego z tyłu nie
zasłaniały punktów mocowania, co uniemożliwia
prawidłowe zaryglowanie całości fotela.
Montaż
(przykład dla pojedynczego siedzenia)
F

S
prawdzić, czy żaden przedmiot nie
blokuje zaczepów i
nie uniemożliwia
prawidłowego zaryglowania nóżek.
F

W
łożyć nóżki przednie w zaczepy na podłodze
( jak pokazano na powyższym rysunku).
F

Z
aryglować nóżki za pomocą uchwytów.
F

P
ochylić siedzenie do tyłu aż do
zaryglowania tylnych nóżek.
Uwaga na stopy pasażerów podczas
pochylania. F

W z
ależności od wyposażenia pociągnąć
za uchwyt i
podnieść oparcie (od tyłu
opuścić uchwyt).
W przypadku demontażu
i

przechowywania siedzenia (albo
kanapy) poza samochodem pamiętać
o

przechowywaniu go ( jej) w

czystym
miejscu, aby zapobiec przedostawaniu
się ciał obcych do mechanizmów.
Siedzenie (albo kanapa) zostało(-a)
zaprojektowane(-a) wyłącznie do
użytkowania w samochodzie. Jest ono
(ona) wyposażone(-a) w mechanizmy,
któych działanie może ulec pogorszeniu
w przypadku nieprawidłowego
użytkowania i upuszczenia.
E

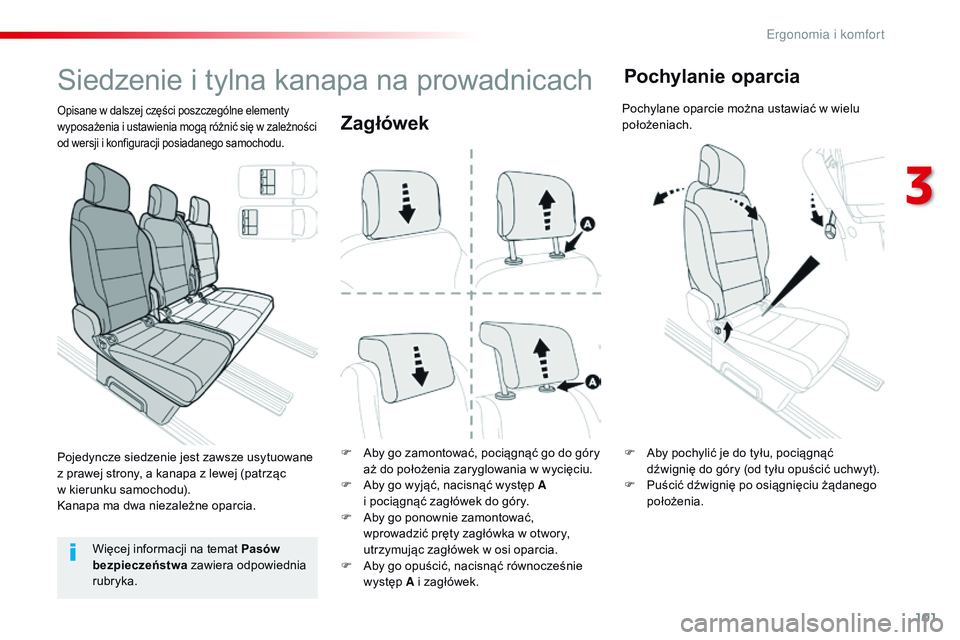

101
Spacetourer-VP_pl_Chap03_ergonomie-et-confort_ed01-2016
Zagłówek
F Aby go zamontować, pociągnąć go do góry aż do położenia zaryglowania w wycięciu.
F

A
by go wyjąć, nacisnąć występ A
i
pociągnąć zagłówek do góry.
F

A
by go ponownie zamontować,
wprowadzić pręty zagłówka w otwory,
utrzymując zagłówek w osi oparcia.
F

A
by go opuścić, nacisnąć równocześnie
występ A i
zagłówek.
Siedzenie i tylna kanapa na prowadnicach
Opisane w dalszej części poszczególne elementy
wyposażenia i ustawienia mogą różnić się w zależności
od wersji i konfiguracji posiadanego samochodu.
Więcej informacji na temat Pasów
bezpieczeństwa zawiera odpowiednia
rubryka. F

A
by pochylić je do tyłu, pociągnąć
dźwignię do góry (od tyłu opuścić uchwyt).
F
P
uścić dźwignię po osiągnięciu żądanego
położenia.
Pochylanie oparcia
Pochylane oparcie można ustawiać w wielu
p ołożeniach.
Pojedyncze siedzenie jest zawsze usytuowane
z

prawej strony, a

kanapa z

lewej (patrząc
w

kierunku samochodu).
Kanapa ma dwa niezależne oparcia.
3
Ergonomia i komfort

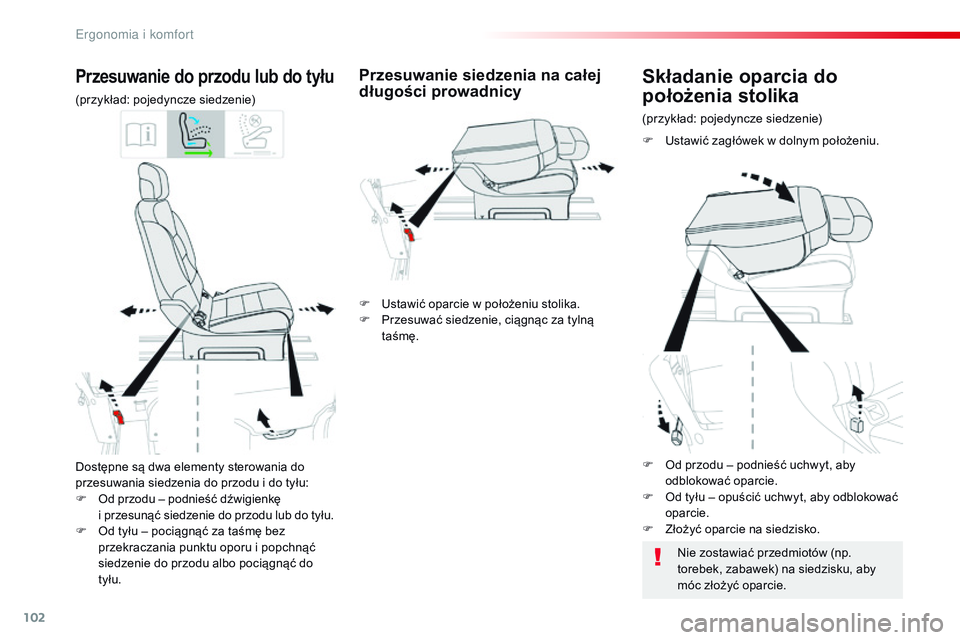

102
Spacetourer-VP_pl_Chap03_ergonomie-et-confort_ed01-2016
Dostępne są dwa elementy sterowania do
przesuwania siedzenia do przodu i do tyłu:
F

O
d przodu – podnieść dźwigienkę
i
przesunąć siedzenie do przodu lub do tyłu.
F

O
d tyłu – pociągnąć za taśmę bez
przekraczania punktu oporu i
popchnąć
siedzenie do przodu albo pociągnąć do
tyłu.
Przesuwanie do przodu lub do tyłu
(przykład: pojedyncze siedzenie)
(przykład: pojedyncze siedzenie)
Składanie oparcia do
położenia stolika
F Ustawić zagłówek w dolnym położeniu.
Przesuwanie siedzenia na całej
długości prowadnicy
Nie zostawiać przedmiotów (np.
torebek, zabawek) na siedzisku, aby
móc złożyć oparcie.
F

U

stawić oparcie w

położeniu stolika.
F

P

rzesuwać siedzenie, ciągnąc za tylną
taśmę.
F

O

d przodu – podnieść uchwyt, aby
odblokować oparcie.
F

O

d tyłu – opuścić uchwyt, aby odblokować
oparcie.
F

Z

łożyć oparcie na siedzisko.
E

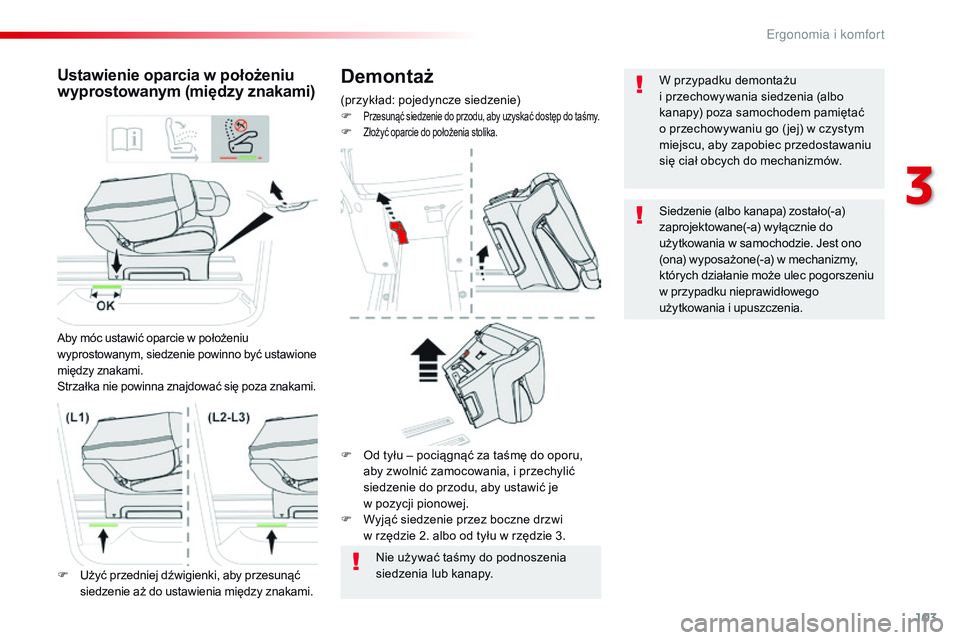

103
Spacetourer-VP_pl_Chap03_ergonomie-et-confort_ed01-2016
Demontaż
(przykład: pojedyncze siedzenie)
F Przesunąć siedzenie do przodu, aby uzyskać dostęp do taśmy.F Złożyć oparcie do położenia stolika.
Ustawienie oparcia w położeniu
wyprostowanym (między znakami)
Aby móc ustawić oparcie w położeniu
wyprostowanym, siedzenie powinno być ustawione
między znakami.
Strzałka nie powinna znajdować się poza znakami.
Nie używać taśmy do podnoszenia
siedzenia lub kanapy.
F

U

żyć przedniej dźwigienki, aby przesunąć
siedzenie aż do ustawienia między znakami. F

O

d tyłu – pociągnąć za taśmę do oporu,
aby zwolnić zamocowania, i przechylić
siedzenie do przodu, aby ustawić je
w

pozycji pionowej.
F

W

yjąć siedzenie przez boczne drzwi
w

rzędzie 2. albo od tyłu w rzędzie 3. W przypadku demontażu
i przechowywania siedzenia (albo
kanapy) poza samochodem pamiętać
o przechowywaniu go ( jej) w czystym
miejscu, aby zapobiec przedostawaniu
się ciał obcych do mechanizmów.
Siedzenie (albo kanapa) zostało(-a)
zaprojektowane(-a) wyłącznie do
użytkowania w samochodzie. Jest ono
(ona) wyposażone(-a) w mechanizmy,
których działanie może ulec pogorszeniu
w przypadku nieprawidłowego
użytkowania i upuszczenia.
3
E

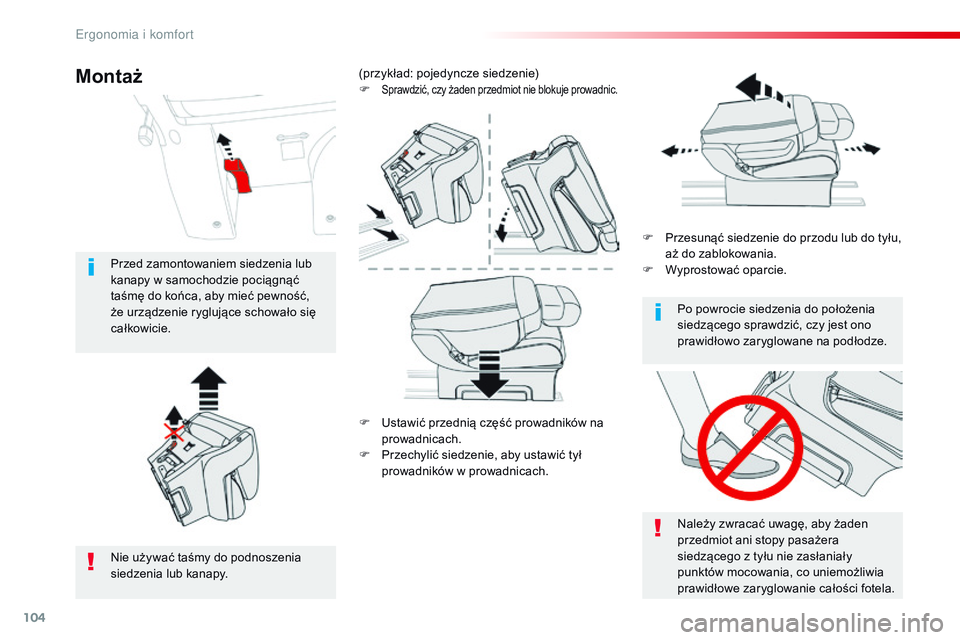

104
Spacetourer-VP_pl_Chap03_ergonomie-et-confort_ed01-2016
F Ustawić przednią część prowadników na prowadnicach.
F

P
rzechylić siedzenie, aby ustawić tył
prowadników w
p

rowadnicach. F

P
rzesunąć siedzenie do przodu lub do tyłu,
aż do zablokowania.
F
W
yprostować oparcie.
(przykład: pojedyncze siedzenie)
F
Sprawdzić, czy żaden przedmiot nie blokuje prowadnic.
Należy zwracać uwagę, aby żaden
przedmiot ani stopy pasażera
siedzącego z tyłu nie zasłaniały
punktów mocowania, co uniemożliwia
prawidłowe zaryglowanie całości fotela. Po powrocie siedzenia do położenia
siedzącego sprawdzić, czy jest ono
prawidłowo zaryglowane na podłodze.
Nie używać taśmy do podnoszenia
siedzenia lub kanapy. Przed zamontowaniem siedzenia lub
kanapy w

samochodzie pociągnąć
taśmę do końca, aby mieć pewność,
że urządzenie ryglujące schowało się
całkowicie.
Montaż
E

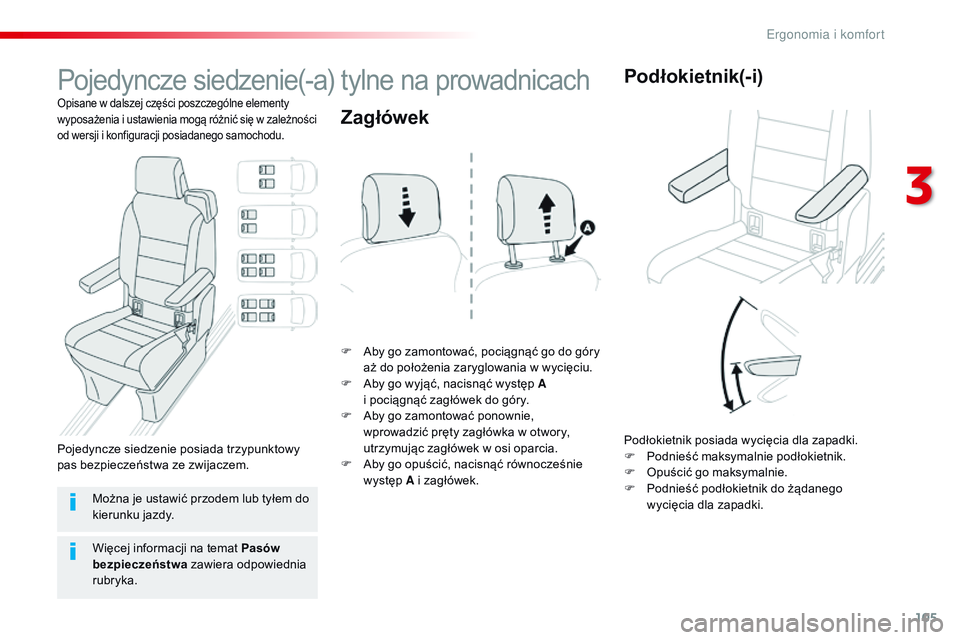

105
Spacetourer-VP_pl_Chap03_ergonomie-et-confort_ed01-2016
Pojedyncze siedzenie(-a) tylne na prowadnicach
Opisane w dalszej części poszczególne elementy
wyposażenia i ustawienia mogą różnić się w zależności
od wersji i konfiguracji posiadanego samochodu.
F Aby go zamontować, pociągnąć go do góry aż do położenia zaryglowania w wycięciu.
F

A
by go wyjąć, nacisnąć występ A
i
pociągnąć zagłówek do góry.
F

A
by go zamontować ponownie,
wprowadzić pręty zagłówka w otwory,
utrzymując zagłówek w osi oparcia.
F

A
by go opuścić, nacisnąć równocześnie
występ A i
zagłówek.
Zagłówek
Podłokietnik posiada wycięcia dla zapadki.
F P odnieść maksymalnie podłokietnik.
F

O
puścić go maksymalnie.
F

P
odnieść podłokietnik do żądanego
wycięcia dla zapadki.
Podłokietnik(-i)
Można je ustawić przodem lub tyłem do
kierunku jazdy.
Pojedyncze siedzenie posiada trzypunktowy
pas bezpieczeństwa ze zwijaczem.
Więcej informacji na temat Pasów
bezpieczeństwa zawiera odpowiednia
rubryka.
3
Ergonomia i komfort

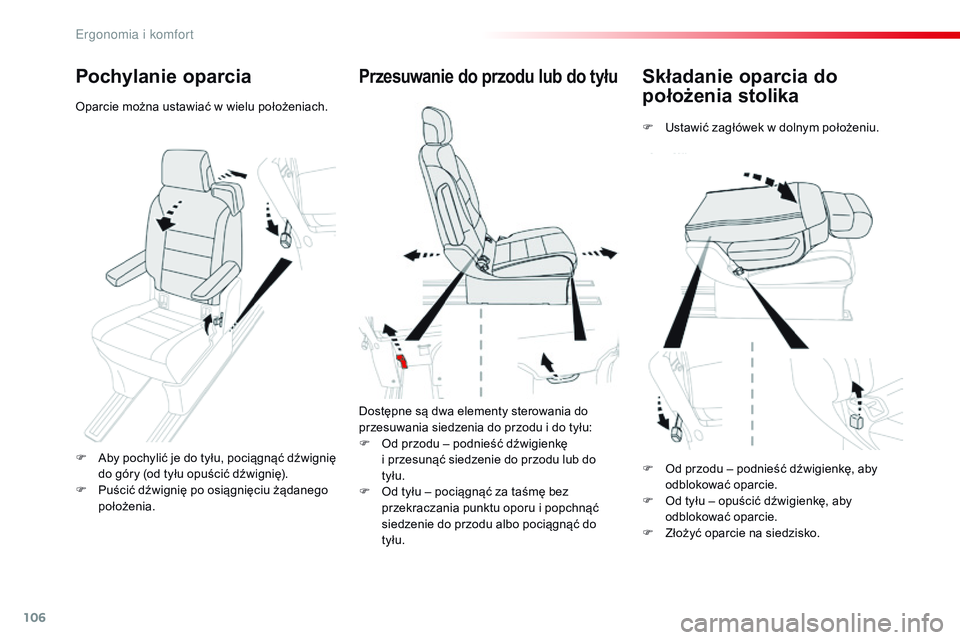

106
Spacetourer-VP_pl_Chap03_ergonomie-et-confort_ed01-2016
Składanie oparcia do
położenia stolika
F Ustawić zagłówek w dolnym położeniu.
Przesuwanie do przodu lub do tyłu
Dostępne są dwa elementy sterowania do
przesuwania siedzenia do przodu i
do tyłu:
F

O
d przodu – podnieść dźwigienkę
i
przesunąć siedzenie do przodu lub do
tyłu.
F

O
d tyłu – pociągnąć za taśmę bez
przekraczania punktu oporu i
popchnąć
siedzenie do przodu albo pociągnąć do
tyłu.
Pochylanie oparcia
Oparcie można ustawiać w wielu położeniach.
F
A
by pochylić je do tyłu, pociągnąć dźwignię
do góry (od tyłu opuścić dźwignię).
F

P
uścić dźwignię po osiągnięciu żądanego
położenia. F

O
d przodu – podnieść dźwigienkę, aby
odblokować oparcie.
F

O
d tyłu – opuścić dźwigienkę, aby
odblokować oparcie.
F

Z
łożyć oparcie na siedzisko.
E

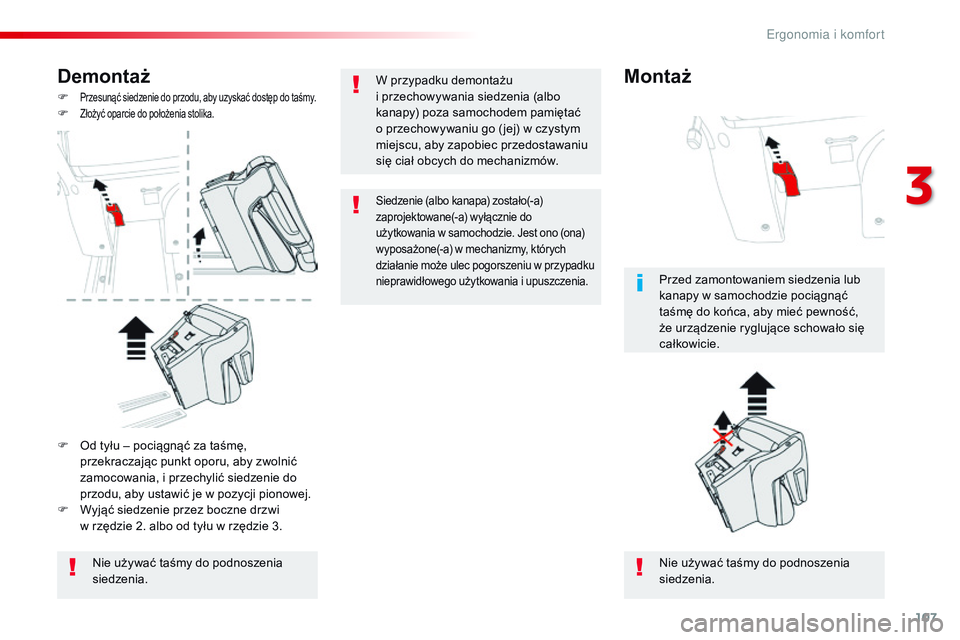

107
Spacetourer-VP_pl_Chap03_ergonomie-et-confort_ed01-2016
Demontaż
F Przesunąć siedzenie do przodu, aby uzyskać dostęp do taśmy.F Złożyć oparcie do położenia stolika.
Nie używać taśmy do podnoszenia
siedzenia.Nie używać taśmy do podnoszenia
siedzenia. Przed zamontowaniem siedzenia lub
kanapy w samochodzie pociągnąć
taśmę do końca, aby mieć pewność,
że urządzenie ryglujące schowało się
całkowicie.
F

O

d tyłu – pociągnąć za taśmę,
przekraczając punkt oporu, aby zwolnić
zamocowania, i przechylić siedzenie do
przodu, aby ustawić je w pozycji pionowej.
F

W

yjąć siedzenie przez boczne drzwi
w

rzędzie 2. albo od tyłu w rzędzie 3.
MontażW przypadku demontażu
i
przechowywania siedzenia (albo
kanapy) poza samochodem pamiętać
o
przechowywaniu go ( jej) w czystym
miejscu, aby zapobiec przedostawaniu
się ciał obcych do mechanizmów.
Siedzenie (albo kanapa) zostało(-a)
zaprojektowane(-a) wyłącznie do
użytkowania w samochodzie. Jest ono (ona)
wyposażone(-a) w mechanizmy, których
działanie może ulec pogorszeniu w przypadku
nieprawidłowego użytkowania i upuszczenia.
3
E

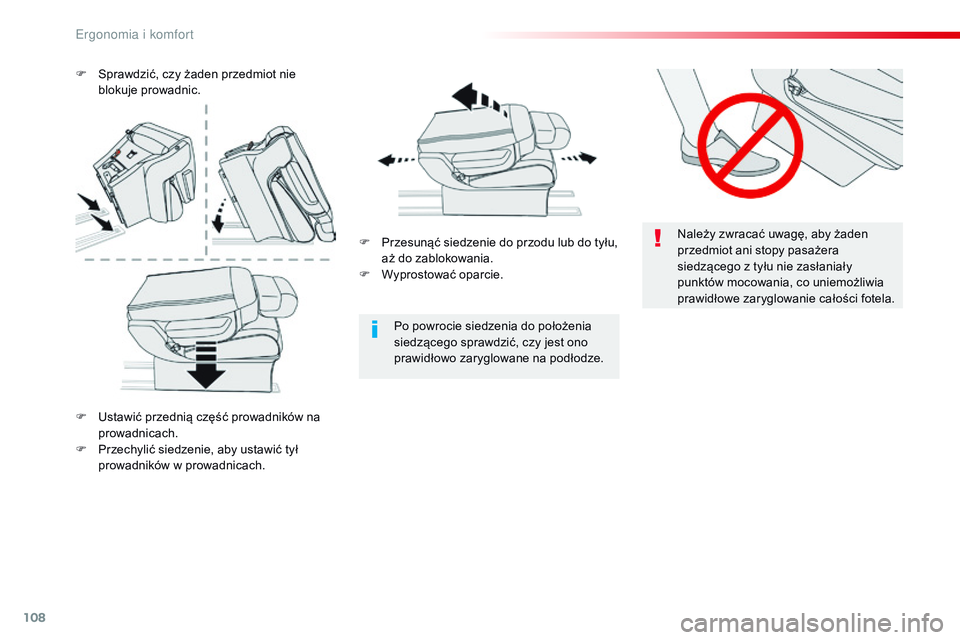

108
Spacetourer-VP_pl_Chap03_ergonomie-et-confort_ed01-2016
Należy zwracać uwagę, aby żaden
przedmiot ani stopy pasażera
siedzącego z tyłu nie zasłaniały
punktów mocowania, co uniemożliwia
prawidłowe zaryglowanie całości fotela.
Po powrocie siedzenia do położenia
siedzącego sprawdzić, czy jest ono
prawidłowo zaryglowane na podłodze.
F
P
rzesunąć siedzenie do przodu lub do tyłu,
aż do zablokowania.
F

W

yprostować oparcie.
F

S

prawdzić, czy żaden przedmiot nie
blokuje prowadnic.
F

U

stawić przednią część prowadników na
prowadnicach.
F

P

rzechylić siedzenie, aby ustawić tył
prowadników w
p

rowadnicach.
E
