CITROEN JUMPER SPACETOURER 2017 Instrukcja obsługi (in Polish)
Manufacturer: CITROEN, Model Year: 2017, Model line: JUMPER SPACETOURER, Model: CITROEN JUMPER SPACETOURER 2017Pages: 774, PDF Size: 78.89 MB

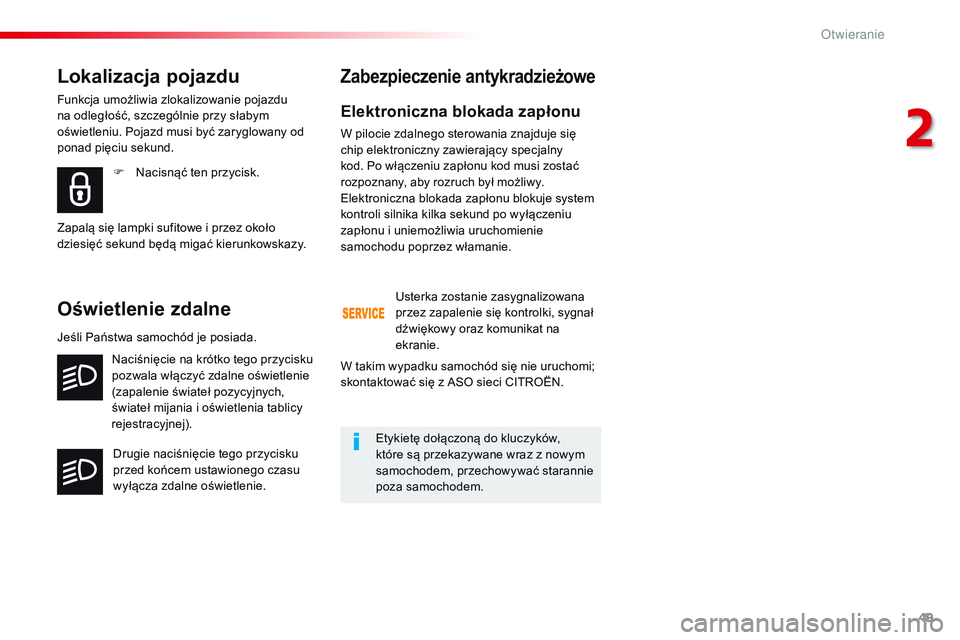

Page 51 of 774

49
Spacetourer-VP_pl_Chap02_ouvertures_ed01-2016
Elektroniczna blokada zapłonu
W pilocie zdalnego sterowania znajduje się
chip elektroniczny zawierający specjalny
kod. Po włączeniu zapłonu kod musi zostać
rozpoznany, aby rozruch był możliwy.
Elektroniczna blokada zapłonu blokuje system
kontroli silnika kilka sekund po wyłączeniu
zapłonu i uniemożliwia uruchomienie
samochodu poprzez włamanie.
F
N
acisnąć ten przycisk.
Lokalizacja pojazdu
Funkcja umożliwia zlokalizowanie pojazdu
na odległość, szczególnie przy słabym
oświetleniu. Pojazd musi być zaryglowany od
ponad pięciu sekund.
Zapalą się lampki sufitowe i przez około
dziesięć sekund będą migać kierunkowskazy.
Oświetlenie zdalne
Naciśnięcie na krótko tego przycisku
pozwala włączyć zdalne oświetlenie
(zapalenie świateł pozycyjnych,
świateł mijania i oświetlenia tablicy
rejestracyjnej).
Drugie naciśnięcie tego przycisku
przed końcem ustawionego czasu
wyłącza zdalne oświetlenie.
Zabezpieczenie antykradzieżowe
Usterka zostanie zasygnalizowana
przez zapalenie się kontrolki, sygnał
dźwiękowy oraz komunikat na
ekranie.
Etykietę dołączoną do kluczyków,
które są przekazywane wraz z nowym
samochodem, przechowywać starannie
poza samochodem.
W takim wypadku samochód się nie uruchomi;
skontaktować się z ASO sieci CITROËN.
Jeśli Państwa samochód je posiada.
2
O
Page 52 of 774

50
Spacetourer-VP_pl_Chap02_ouvertures_ed01-2016

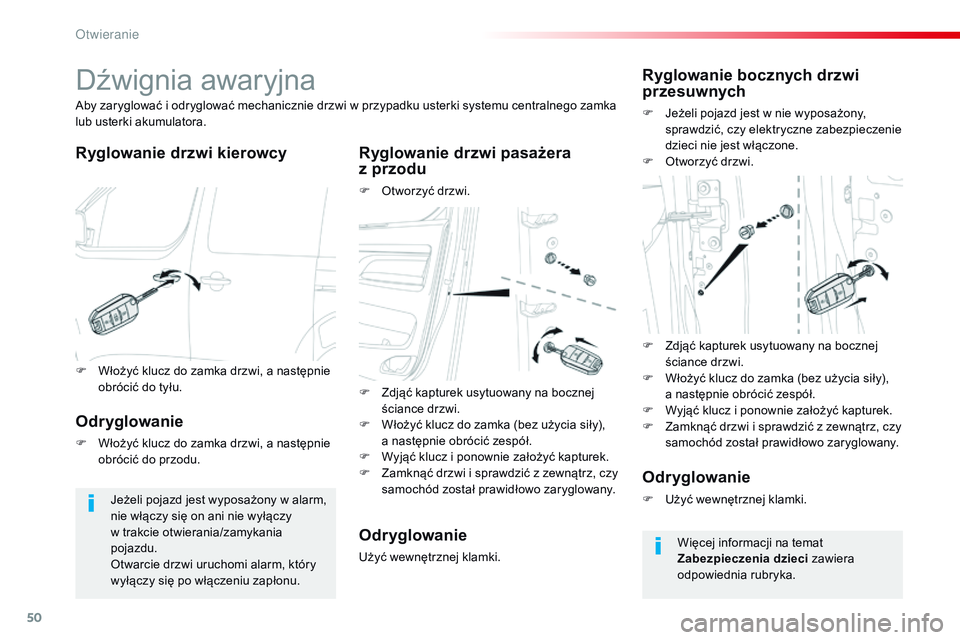

Dźwignia awaryjna
Ryglowanie drzwi kierowcy Ryglowanie drzwi pasażera z przodu
F Otworzyć drzwi.
Aby zaryglować i odryglować mechanicznie drzwi w przypadku usterki systemu centralnego zamka
lub usterki akumulatora.
Jeżeli pojazd jest wyposażony w alarm,
nie włączy się on ani nie wyłączy
w
trakcie otwierania/zamykania
pojazdu.
Otwarcie drzwi uruchomi alarm, który
wyłączy się po włączeniu zapłonu.
Ryglowanie bocznych drzwi
przesuwnych
F Jeżeli pojazd jest w nie wyposażony, sprawdzić, czy elektryczne zabezpieczenie
dzieci nie jest włączone.
F
O
tworzyć drzwi.
Odr yglowanie
F Włożyć klucz do zamka drzwi, a następnie obrócić do przodu.
Odr yglowanie
Użyć wewnętrznej klamki.
Odr yglowanie
F Użyć wewnętrznej klamki.
Więcej informacji na temat
Zabezpieczenia dzieci zawiera
odpowiednia rubryka.
F
Z
djąć kapturek usytuowany na bocznej
ściance drzwi.
F
W
łożyć klucz do zamka (bez użycia siły),
a następnie obrócić zespół.
F
W
yjąć klucz i ponownie założyć kapturek.
F
Z
amknąć drzwi i sprawdzić z zewnątrz, czy
samochód został prawidłowo zaryglowany.
F
Z
djąć kapturek usytuowany na bocznej
ściance drzwi.
F
W
łożyć klucz do zamka (bez użycia siły),
a następnie obrócić zespół.
F
W
yjąć klucz i ponownie założyć kapturek.
F
Z
amknąć drzwi i sprawdzić z zewnątrz, czy
samochód został prawidłowo zaryglowany.
F
W
łożyć klucz do zamka drzwi, a następnie
obrócić do tyłu.
Otwieranie
Page 53 of 774

51
Spacetourer-VP_pl_Chap02_ouvertures_ed01-2016

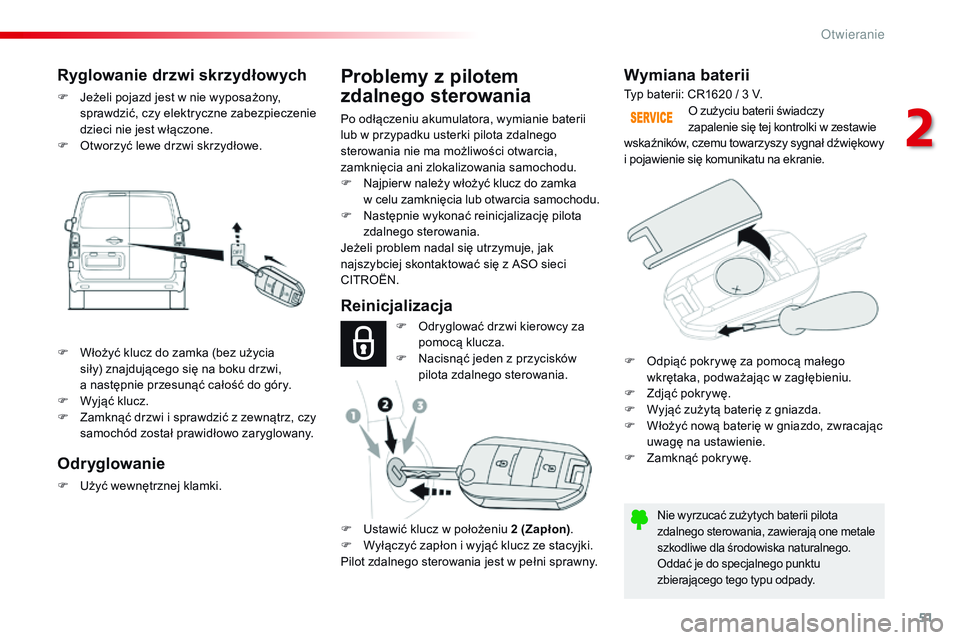

Wymiana baterii
Nie wyrzucać zużytych baterii pilota
zdalnego sterowania, zawierają one metale
szkodliwe dla środowiska naturalnego.
Oddać je do specjalnego punktu
zbierającego tego typu odpady.
O zużyciu baterii świadczy
zapalenie się tej kontrolki w zestawie
wskaźników, czemu towarzyszy sygnał dźwiękowy
i pojawienie się komunikatu na ekranie.
Reinicjalizacja
Ryglowanie drzwi skrzydłowych
F Jeżeli pojazd jest w nie wyposażony,
sprawdzić, czy elektryczne zabezpieczenie
dzieci nie jest włączone.
F
O
tworzyć lewe drzwi skrzydłowe. Typ baterii: CR1620 / 3 V.
F
O
dryglować drzwi kierowcy za
pomocą klucza.
F
N
acisnąć jeden z przycisków
pilota zdalnego sterowania.
F
U
stawić klucz w położeniu 2 (Zapłon).
F
W
yłączyć zapłon i wyjąć klucz ze stacyjki.
Pilot zdalnego sterowania jest w pełni sprawny.
Odr yglowanie
F Użyć wewnętrznej klamki.
Problemy z pilotem
zdalnego sterowania
Po odłączeniu akumulatora, wymianie baterii
lub w przypadku usterki pilota zdalnego
sterowania nie ma możliwości otwarcia,
zamknięcia ani zlokalizowania samochodu.
F
N
ajpier w należy włożyć klucz do zamka
w celu zamknięcia lub otwarcia samochodu.
F
N
astępnie wykonać reinicjalizację pilota
zdalnego sterowania.
Jeżeli problem nadal się utrzymuje, jak
najszybciej skontaktować się z ASO sieci
CITROËN.
F
W
łożyć klucz do zamka (bez użycia
siły) znajdującego się na boku drzwi,
a
następnie przesunąć całość do góry.
F
Wy
jąć klucz.
F
Z
amknąć drzwi i sprawdzić z zewnątrz, czy
samochód został prawidłowo zaryglowany. F
O
dpiąć pokrywę za pomocą małego
wkrętaka, podważając w zagłębieniu.
F
Z
djąć pokrywę.
F
W
yjąć zużytą baterię z gniazda.
F
W
łożyć nową baterię w gniazdo, zwracając
uwagę na ustawienie.
F
Z
amknąć pokrywę.
2
O
Page 54 of 774

52
Spacetourer-VP_pl_Chap02_ouvertures_ed01-2016

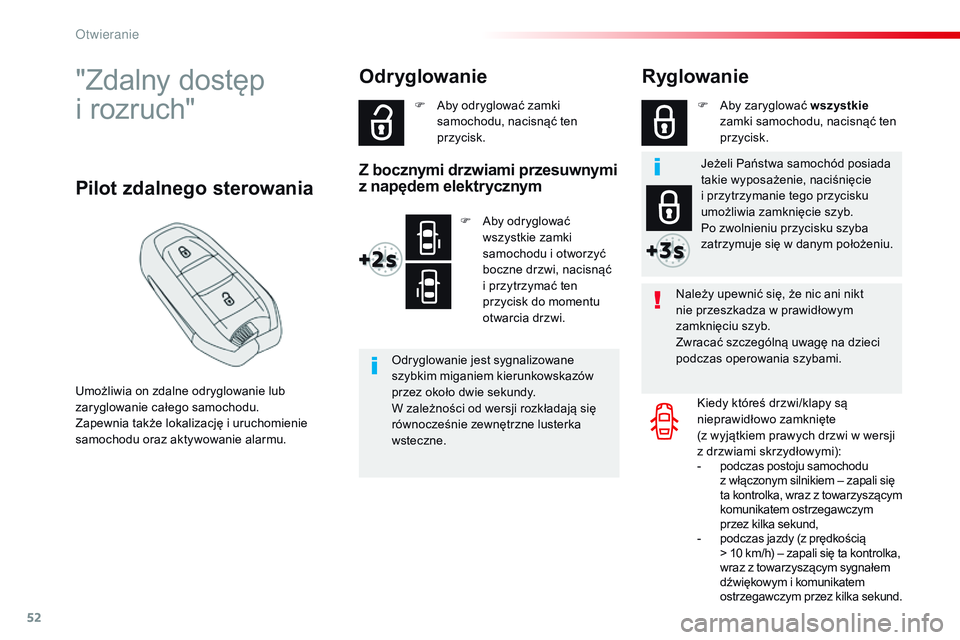

"Zdalny dostęp
i rozruch"
Umożliwia on zdalne odryglowanie lub
zaryglowanie całego samochodu.
Zapewnia także lokalizację i uruchomienie
samochodu oraz aktywowanie alarmu.
Pilot zdalnego sterowania Ryglowanie
Należy upewnić się, że nic ani nikt
nie przeszkadza w prawidłowym
zamknięciu szyb.
Zwracać szczególną uwagę na dzieci
podczas operowania szybami.
Kiedy któreś drzwi/klapy są
nieprawidłowo zamknięte
(z
wyjątkiem prawych drzwi w wersji
z drzwiami skrzydłowymi):
-
p
odczas postoju samochodu
z włączonym silnikiem – zapali się
ta kontrolka, wraz z towarzyszącym
komunikatem ostrzegawczym
przez kilka sekund,
-
p
odczas jazdy (z prędkością
>
10 km/h) – zapali się ta kontrolka,
wraz z towarzyszącym sygnałem
dźwiękowym i komunikatem
ostrzegawczym przez kilka
s
ekund.
F
A
by zaryglować wszystkie
zamki samochodu, nacisnąć ten
przycisk.
F
A
by odryglować zamki
samochodu, nacisnąć ten
przycisk.
Z bocznymi drzwiami przesuwnymi
z napędem elektrycznym
F Aby odryglować wszystkie zamki
samochodu i otworzyć
boczne drzwi, nacisnąć
i przytrzymać ten
przycisk do momentu
otwarcia drzwi.
Odryglowanie jest sygnalizowane
szybkim miganiem kierunkowskazów
przez około dwie sekundy.
W zależności od wersji rozkładają się
równocześnie zewnętrzne lusterka
wsteczne.
Odryglowanie
Jeżeli Państwa samochód posiada
takie wyposażenie, naciśnięcie
i przytrzymanie tego przycisku
umożliwia zamknięcie szyb.
Po zwolnieniu przycisku szyba
zatrzymuje się w danym położeniu.
O
Page 55 of 774

53
Spacetourer-VP_pl_Chap02_ouvertures_ed01-2016

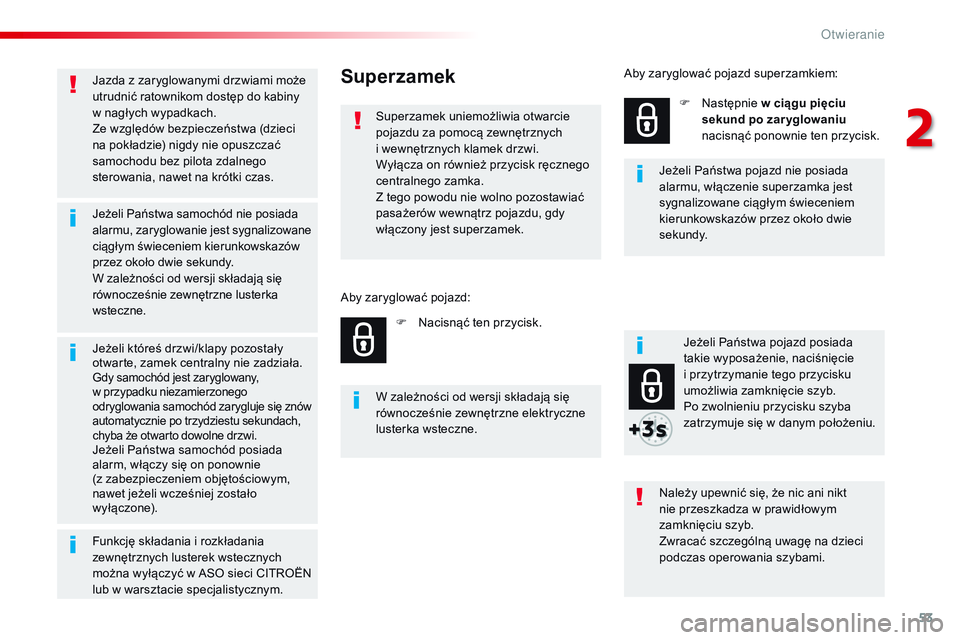

Jazda z zaryglowanymi drzwiami może
utrudnić ratownikom dostęp do kabiny
w nagłych wypadkach.
Ze względów bezpieczeństwa (dzieci
na pokładzie) nigdy nie opuszczać
samochodu bez pilota zdalnego
sterowania, nawet na krótki czas.
Jeżeli Państwa samochód nie posiada
alarmu, zaryglowanie jest sygnalizowane
ciągłym świeceniem kierunkowskazów
przez około dwie sekundy.
W zależności od wersji składają się
równocześnie zewnętrzne lusterka
wsteczne.
Jeżeli któreś drzwi/klapy pozostały
otwarte, zamek centralny nie zadziała.
Gdy samochód jest zaryglowany,
w przypadku niezamierzonego
odr yglowania samochód zar ygluje się znów
automatycznie po trzydziestu sekundach,
chyba że otwarto dowolne drzwi.
Jeżeli Państwa samochód posiada
alarm, włączy się on ponownie
(z
zabezpieczeniem objętościowym,
nawet jeżeli wcześniej zostało
wyłączone). Jeżeli Państwa pojazd posiada
takie wyposażenie, naciśnięcie
i przytrzymanie tego przycisku
umożliwia zamknięcie szyb.
Po zwolnieniu przycisku szyba
zatrzymuje się w danym położeniu.
Superzamek
Superzamek uniemożliwia otwarcie
pojazdu za pomocą zewnętrznych
i wewnętrznych klamek drzwi.
Wyłącza on również przycisk ręcznego
centralnego zamka.
Z tego powodu nie wolno pozostawiać
pasażerów wewnątrz pojazdu, gdy
włączony jest superzamek.
F
N
acisnąć ten przycisk. F
N astępnie
w ciągu pięciu
sekund po zar yglowaniu
nacisnąć ponownie ten przycisk.
Należy upewnić się, że nic ani nikt
nie przeszkadza w prawidłowym
zamknięciu szyb.
Zwracać szczególną uwagę na dzieci
podczas operowania szybami.
W zależności od wersji składają się
równocześnie zewnętrzne elektryczne
lusterka wsteczne. Jeżeli Państwa pojazd nie posiada
alarmu, włączenie superzamka jest
sygnalizowane ciągłym świeceniem
kierunkowskazów przez około dwie
sekundy.
Aby zaryglować pojazd: Aby zaryglować pojazd superzamkiem:
Funkcję składania i rozkładania
zewnętrznych lusterek wstecznych
można wyłączyć w ASO sieci CITROËN
lub w warsztacie specjalistycznym.
2
O

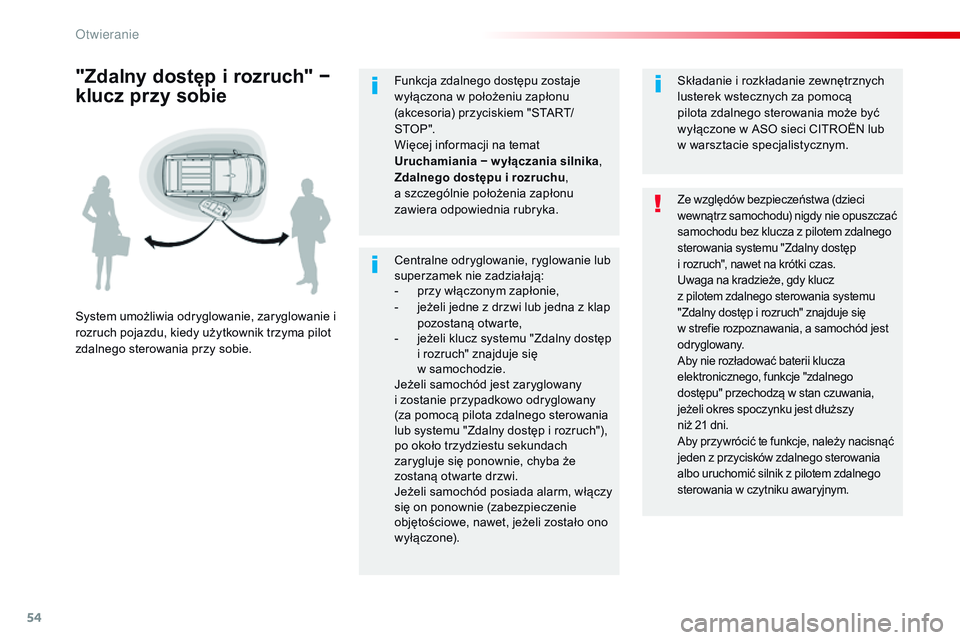

Page 56 of 774

54
Spacetourer-VP_pl_Chap02_ouvertures_ed01-2016
Centralne odryglowanie, ryglowanie lub
superzamek nie zadziałają:
-
p
rzy włączonym zapłonie,
-
j
eżeli jedne z drzwi lub jedna z klap
pozostaną otwarte,
-
j
eżeli klucz systemu "Zdalny dostęp
i rozruch" znajduje się
w samochodzie.
Jeżeli samochód jest zaryglowany
i zostanie przypadkowo odryglowany
(za pomocą pilota zdalnego sterowania
lub systemu "Zdalny dostęp i rozruch"),
po około trzydziestu sekundach
zarygluje się ponownie, chyba że
zostaną otwarte drzwi.
Jeżeli samochód posiada alarm, włączy
się on ponownie (zabezpieczenie
objętościowe, nawet, jeżeli zostało ono
wyłączone).
"Zdalny dostęp i rozruch" −
klucz przy sobie
System umożliwia odryglowanie, zaryglowanie i
rozruch pojazdu, kiedy użytkownik trzyma pilot
zdalnego sterowania przy sobie.
Ze względów bezpieczeństwa (dzieci
wewnątrz samochodu) nigdy nie opuszczać
samochodu bez klucza z pilotem zdalnego
sterowania systemu "Zdalny dostęp
i rozruch", nawet na krótki czas.
Uwaga na kradzieże, gdy klucz
z pilotem zdalnego sterowania systemu
"Zdalny dostęp i rozruch" znajduje się
w strefie rozpoznawania, a samochód jest
o dr yg l owa ny.
Aby nie rozładować baterii klucza
elektronicznego, funkcje "zdalnego
dostępu" przechodzą w stan czuwania,
jeżeli okres spoczynku jest dłuższy
niż 21 dni.
Aby przywrócić te funkcje, należy nacisnąć
jeden z przycisków zdalnego sterowania
albo uruchomić silnik z pilotem zdalnego
sterowania w czytniku awaryjnym.
Składanie i rozkładanie zewnętrznych
lusterek wstecznych za pomocą
pilota zdalnego sterowania może być
wyłączone w ASO sieci CITROËN lub
w warsztacie specjalistycznym.
Funkcja zdalnego dostępu zostaje
wyłączona w położeniu zapłonu
(akcesoria) przyciskiem "START/
STO P ".
Więcej informacji na temat
Uruchamiania
− wyłączania silnika ,
Zdalnego dostępu i rozruchu ,
a
szczególnie położenia zapłonu
zawiera odpowiednia rubryka.
O
Page 57 of 774

55
Spacetourer-VP_pl_Chap02_ouvertures_ed01-2016

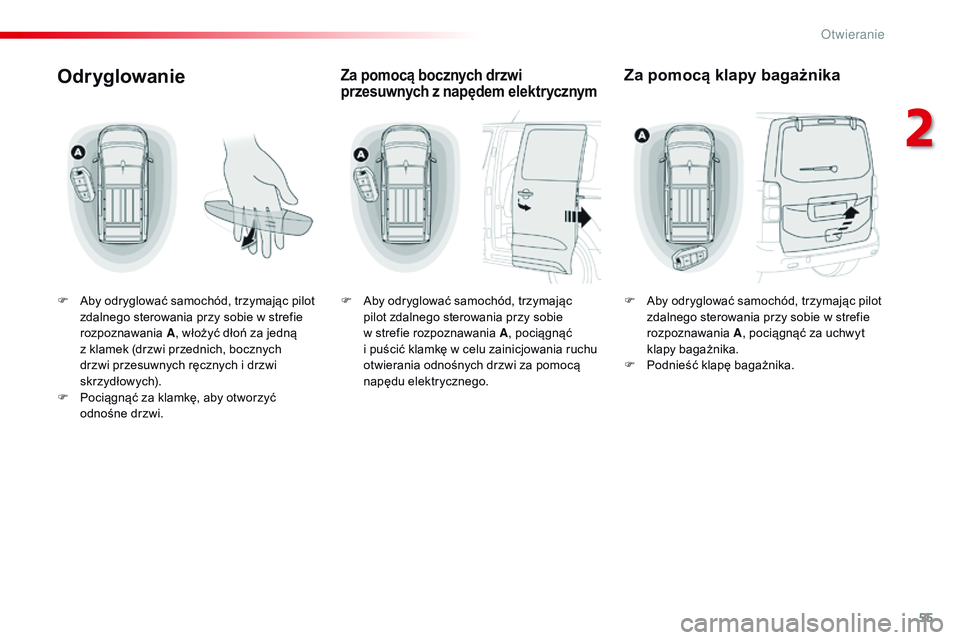

Odryglowanie
F Aby odryglować samochód, trzymając pilot zdalnego sterowania przy sobie w strefie
rozpoznawania A, włożyć dłoń za jedną
z klamek (drzwi przednich, bocznych
drzwi przesuwnych ręcznych i drzwi
skrzydłowych).
F
P
ociągnąć za klamkę, aby otworzyć
odnośne drzwi.
Za pomocą bocznych drzwi
przesuwnych z napędem elektrycznym
F Aby odryglować samochód, trzymając pilot zdalnego sterowania przy sobie
w strefie rozpoznawania A , pociągnąć
i
puścić klamkę w celu zainicjowania ruchu
otwierania odnośnych drzwi za pomocą
napędu elektrycznego.
Za pomocą klapy bagażnika
F Aby odryglować samochód, trzymając pilot zdalnego sterowania przy sobie w strefie
rozpoznawania A, pociągnąć za uchwyt
klapy bagażnika.
F
P
odnieść klapę bagażnika.
2
Otwieranie
Page 58 of 774

56
Spacetourer-VP_pl_Chap02_ouvertures_ed01-2016

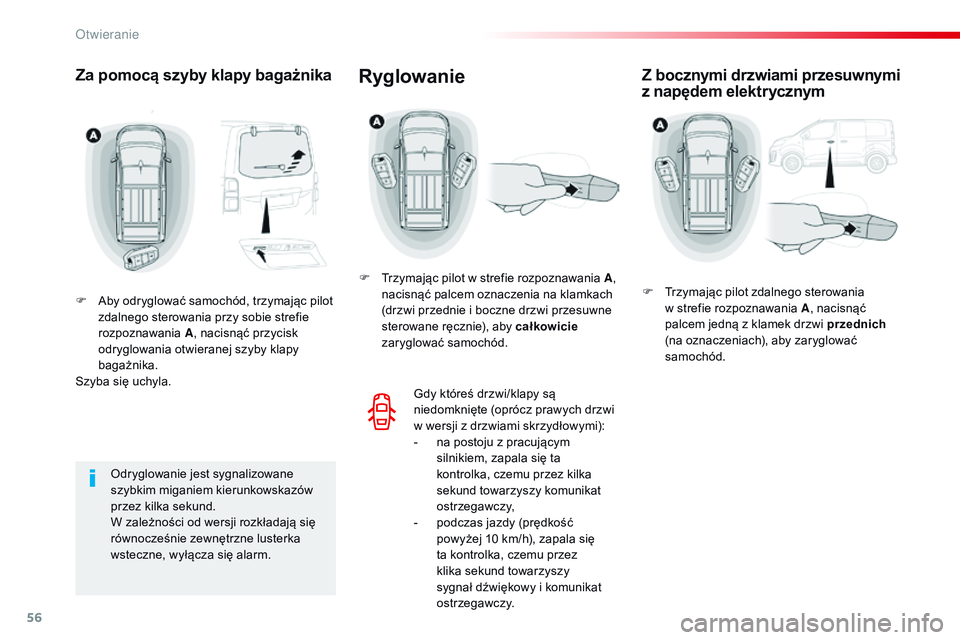

Za pomocą szyby klapy bagażnika
F Aby odryglować samochód, trzymając pilot zdalnego sterowania przy sobie strefie
rozpoznawania A, nacisnąć przycisk
odryglowania otwieranej szyby klapy
bagażnika.
Szyba się uchyla.
Odryglowanie jest sygnalizowane
szybkim miganiem kierunkowskazów
przez kilka sekund.
W zależności od wersji rozkładają się
równocześnie zewnętrzne lusterka
wsteczne, wyłącza się alarm.
Z bocznymi drzwiami przesuwnymi
z napędem elektrycznymRyglowanie
F Trzymając pilot w strefie rozpoznawania A ,
nacisnąć palcem oznaczenia na klamkach
(drzwi przednie i boczne drzwi przesuwne
sterowane ręcznie), aby całkowicie
zaryglować samochód.
Gdy któreś drzwi/klapy są
niedomknięte (oprócz prawych drzwi
w wersji z drzwiami skrzydłowymi):
-
n
a postoju z pracującym
silnikiem, zapala się ta
kontrolka, czemu przez kilka
sekund towarzyszy komunikat
ostrzegawczy,
-
p
odczas jazdy (prędkość
powyżej 10 km/h), zapala się
ta kontrolka, czemu przez
klika sekund towarzyszy
sygnał dźwiękowy i komunikat
ostrzegawczy. F
T rzymając pilot zdalnego sterowania
w
strefie rozpoznawania A, nacisnąć
palcem jedną z klamek drzwi przednich
(na oznaczeniach), aby zaryglować
samochód.
Otwieranie
Page 59 of 774

57
Spacetourer-VP_pl_Chap02_ouvertures_ed01-2016
Upewnić się, że nic ani nikt nie
uniemożliwia prawidłowego zamknięcia
szyb.
Podczas zamykania i otwierania szyb
zwracać szczególną uwagę na dzieci.
W zależności od wyposażenia
przytrzymanie naciśniętego
przycisku ryglowania umożliwia
zamykanie szyb. Po zwolnieniu
przycisku szyba zatrzymuje się
w

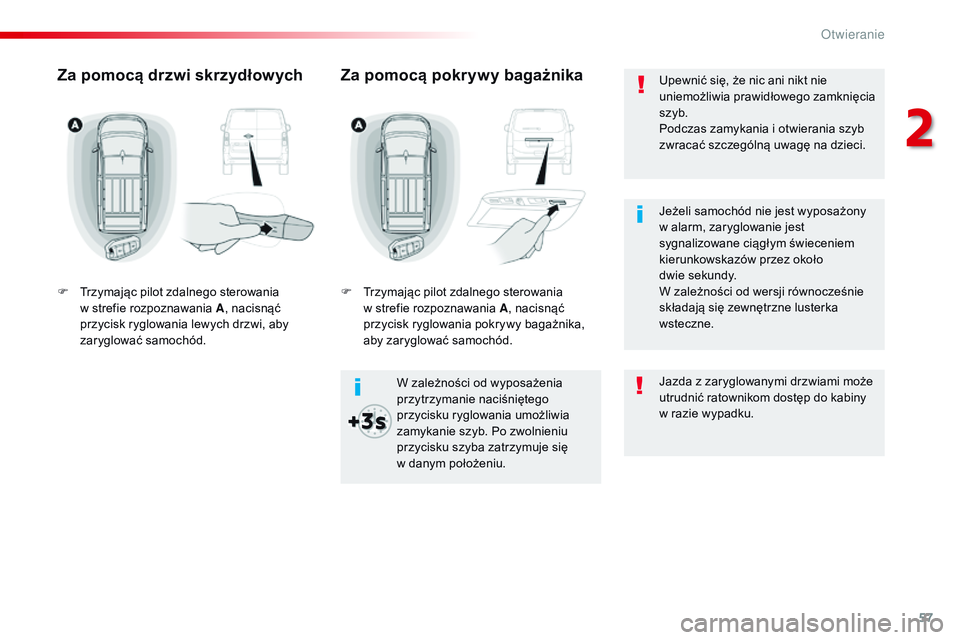

danym położeniu.Za pomocą drzwi skrzydłowych
F Trzymając pilot zdalnego sterowania w strefie rozpoznawania A , nacisnąć
przycisk ryglowania lewych drzwi, aby
zaryglować samochód.
Za pomocą pokrywy bagażnika
F Trzymając pilot zdalnego sterowania w strefie rozpoznawania A , nacisnąć
przycisk ryglowania pokrywy bagażnika,
aby zaryglować samochód.
Jazda z zaryglowanymi drzwiami może
utrudnić ratownikom dostęp do kabiny
w razie wypadku. Jeżeli samochód nie jest wyposażony
w alarm, zaryglowanie jest
sygnalizowane ciągłym świeceniem
kierunkowskazów przez około
dwie sekundy.
W zależności od wersji równocześnie
składają się zewnętrzne lusterka
wsteczne.
2
Otwieranie
Page 60 of 774

58
Spacetourer-VP_pl_Chap02_ouvertures_ed01-2016

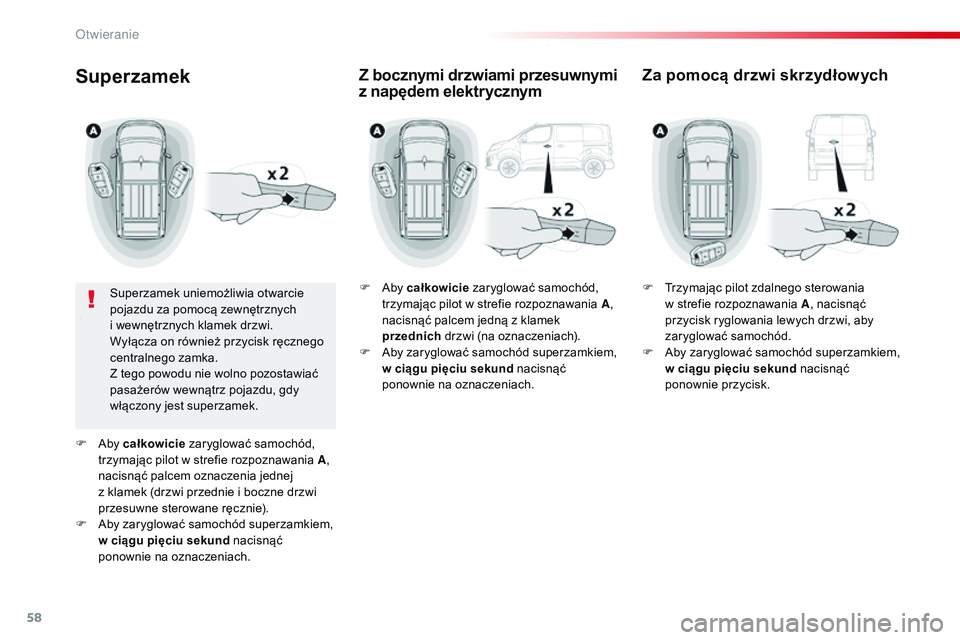

Superzamek
Superzamek uniemożliwia otwarcie
pojazdu za pomocą zewnętrznych
i wewnętrznych klamek drzwi.
Wyłącza on również przycisk ręcznego
centralnego zamka.
Z tego powodu nie wolno pozostawiać
pasażerów wewnątrz pojazdu, gdy
włączony jest superzamek.
F
A
by całkowicie zaryglować samochód,
trzymając pilot w strefie rozpoznawania
A,
nacisnąć palcem oznaczenia jednej
z
klamek (drzwi przednie i boczne drzwi
przesuwne sterowane ręcznie).
F
A
by zaryglować samochód superzamkiem,
w ciągu pięciu sekund nacisnąć
ponownie na oznaczeniach. F
A by
całkowicie zaryglować samochód,
trzymając pilot w strefie rozpoznawania A,
nacisnąć palcem jedną z klamek
przednich drzwi (na oznaczeniach).
F
A
by zaryglować samochód superzamkiem,
w ciągu pięciu sekund nacisnąć
ponownie na oznaczeniach.
Z bocznymi drzwiami przesuwnymi
z napędem elektrycznym Za pomocą drzwi skrzydłowych
F Trzymając pilot zdalnego sterowania
w strefie rozpoznawania A , nacisnąć
przycisk ryglowania lewych drzwi, aby
zaryglować samochód.
F
A
by zaryglować samochód superzamkiem,
w ciągu pięciu sekund nacisnąć
ponownie przycisk.
Otwieranie
