CITROEN JUMPER SPACETOURER 2017 InstruktionsbØger (in Danish)

179
Spacetourer-VP_da_Chap05_securite_ed01-2016

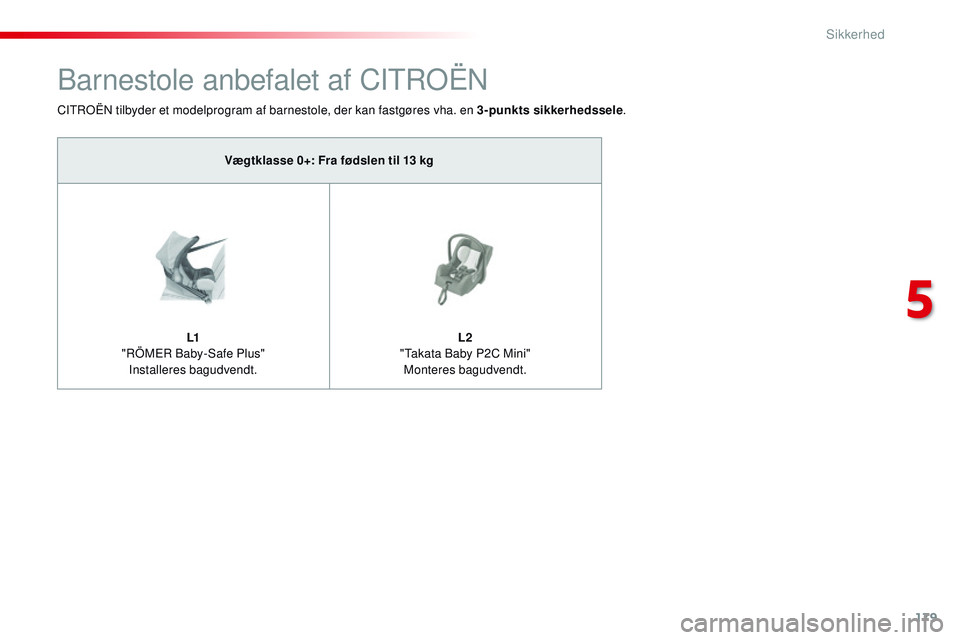

Barnestole anbefalet af CITROËN
CITROËN tilbyder et modelprogram af barnestole, der kan fastgøres vha. en 3-punkts sikkerhedssele.
Vægtklasse 0+: Fra fødslen til 13 kg
L1
"RÖMER Baby-Safe Plus" Installeres bagudvendt. L2
"Takata Baby P2C Mini" Monteres bagudvendt.
5
Sikkerhed

180

Spacetourer-VP_da_Chap05_securite_ed01-2016

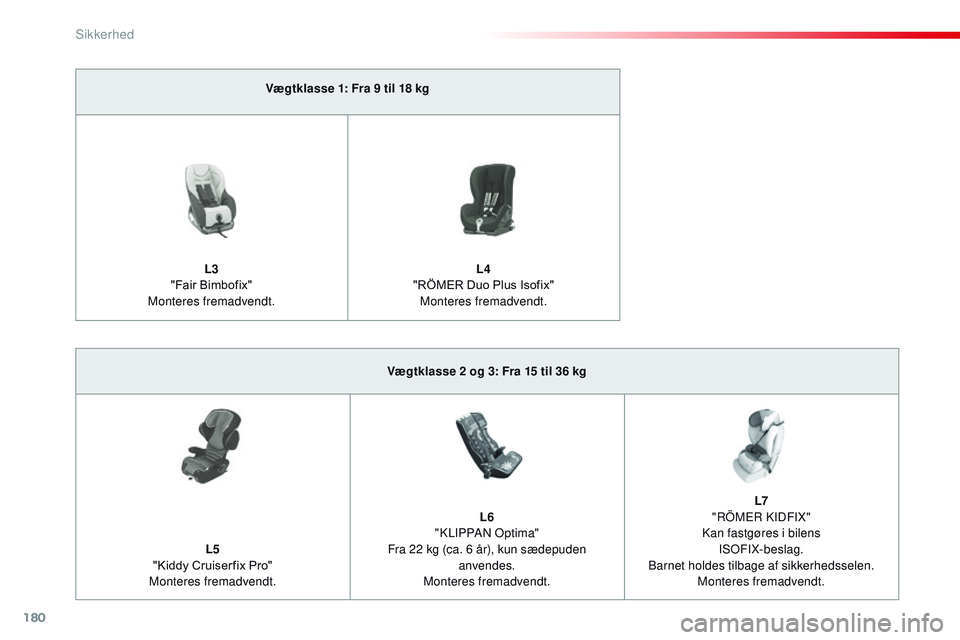

Vægtklasse 1: Fra 9 til 18 kg
L3
"Fair Bimbofix"
Monteres fremadvendt. L4
"RÖMER Duo Plus Isofix" Monteres fremadvendt.
Vægtklasse 2 og 3: Fra 15 til 36 kg
L5
"Kiddy Cruiser fix Pro"
Monteres fremadvendt. L6
"KLIPPAN Optima"
Fra 22 kg (ca. 6 år), kun sædepuden anvendes.
Monteres fremadvendt. L7
"RÖMER KIDFIX"
Kan fastgøres i bilens ISOFIX-beslag.
Barnet holdes tilbage af sikkerhedsselen. Monteres fremadvendt.
Sikkerhed

181
Spacetourer-VP_da_Chap05_securite_ed01-2016

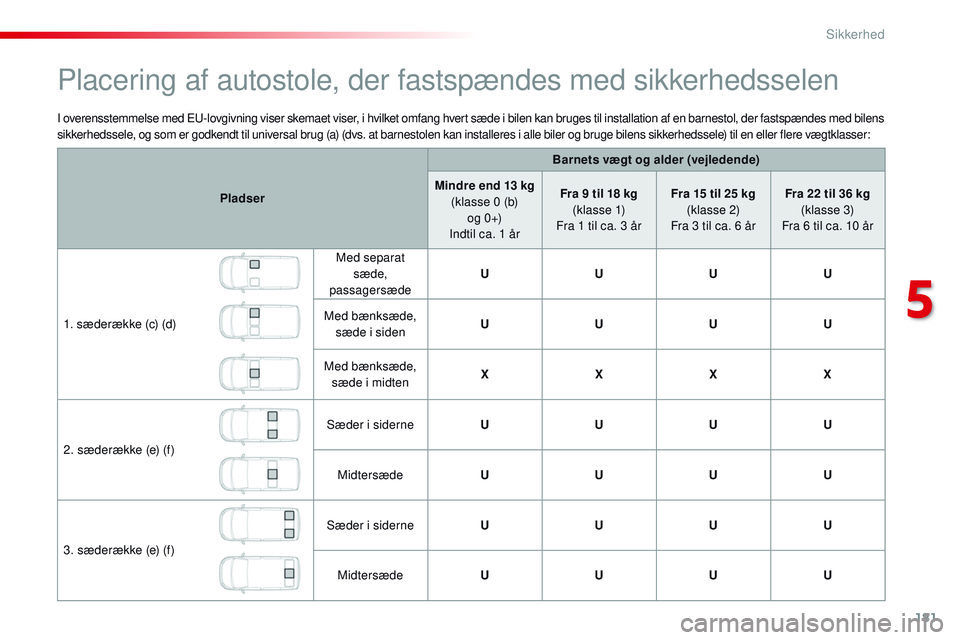

I overensstemmelse med EU-lovgivning viser skemaet viser, i hvilket omfang hvert sæde i bilen kan bruges til installation af en barnestol, der fastspændes med bilens
sikkerhedssele, og som er godkendt til universal brug (a) (dvs. at barnestolen kan installeres i alle biler og bruge bilens sikkerhedssele) til en eller flere vægtklasser:
PladserBarnets vægt og alder (vejledende)
Mindre end 13 kg
(klasse 0 (b) og
0+)
Indtil ca. 1 år Fra 9 til 18 kg
( k l a s s e 1)
Fra 1 til ca. 3 år Fra 15 til 25 kg
(klasse 2)
Fra 3 til ca. 6 år Fra 22 til 36 kg
(klasse 3)
Fra 6 til ca. 10 år
1. sæderække (c) (d) Med separat
sæde,
passagersæde U
UUU
Med bænksæde, sæde i siden U
UUU
Med bænksæde, sæde i midten X
XXX
2. sæderække (e) (f) Sæder i siderne
UUUU
Midtersæde UUUU
3. sæderække (e) (f) Sæder i siderne
UUUU
Midtersæde UUUU
Placering af autostole, der fastspændes med sikkerhedsselen
5
Sikkerhed

182
Spacetourer-VP_da_Chap05_securite_ed01-2016
(a) Universal barnestol: En barnestol, der kan installeres i alle biler med sikkerhedsselen.
(b):

V
ægtklasse 0: Fra fødslen til 10 kg. Lifte og
barnestole i liggestilling må ikke installeres
på passagerforsædet
(c):

F
ølg gældende lovgivning i Danmark for
installation af en barnestol på denne plads.
(d)
N

år barnestolen installeres bagudvendt
på passagersædet foran, skal
passagerairbaggen altid afbrydes. Ellers
kan barnet blive alvorligt kvæstet eller i
værste fald dræbt, når airbaggen folder
sig
ud.
N

år barnestolen installeres fremadvendt
på passagersædet foran, skal
passagerairbaggen forblive aktiv.
(e)

F
or at installere en barnestol på et
bagsæde køres sædet foran frem, og
ryglænet rejses for at give tilstrækkeligt
med plads til barnestolen og barnets ben.
(f)

F
or at installere en "bagudvendt" eller
"fremadvendt" barnestol på et bagsæde
køres bagsædet så langt tilbage som
muligt med oprejst ryglæn. Fjern nakkestøtten og læg den væk,
før en barnestol installeres på et
passagersæde.
Sæt nakkestøtten på plads, når
barnestolen er fjernet.
U
S æde der er tilpasset montering
af barnestol, der fastgøres med
sikkerhedsselen, og som er godkendt
til "bagudvendt" og/eller "fremadvendt"
montering.
X

S
æde der ikke er egnet til placering af
barnestol fra den nævnte vægtgruppe.
Sikkerhed

183
Spacetourer-VP_da_Chap05_securite_ed01-2016

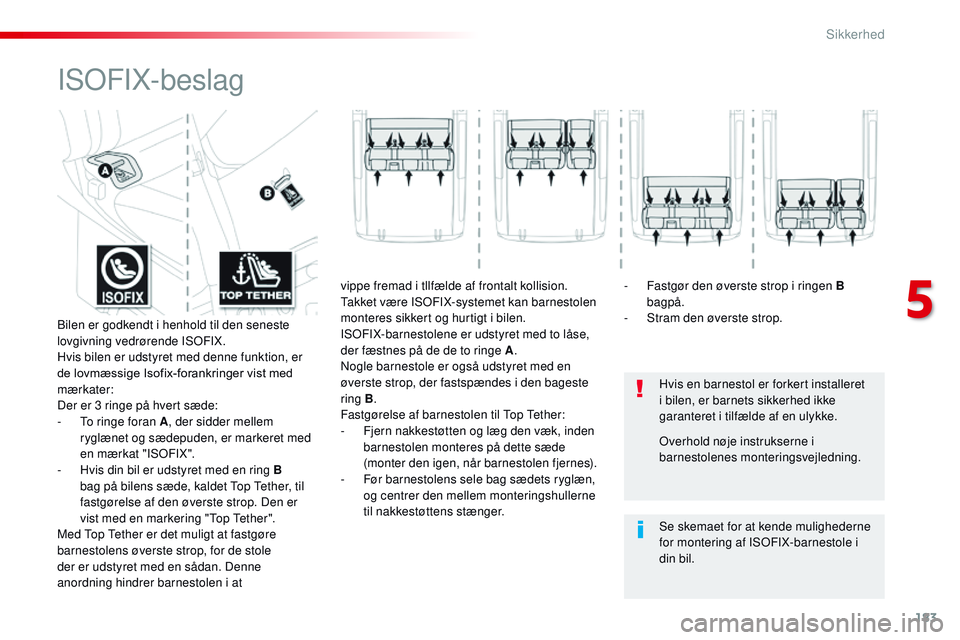

ISOFIX-beslag
Hvis en barnestol er forkert installeret
i bilen, er barnets sikkerhed ikke
garanteret i tilfælde af en ulykke.
Se skemaet for at kende mulighederne
for montering af ISOFIX-barnestole i
din bil. Overhold nøje instrukserne i
barnestolenes monteringsvejledning.
Bilen er godkendt i henhold til den seneste
lovgivning vedrørende ISOFIX.
Hvis bilen er udstyret med denne funktion, er
de lovmæssige Isofix-forankringer vist med
mærkater:
Der er 3 ringe på hvert sæde:
-

T

o ringe foran A , der sidder mellem
ryglænet og sædepuden, er markeret med
en mærkat "ISOFIX".
-

H

vis din bil er udstyret med en ring B
bag på bilens sæde, kaldet Top Tether, til
fastgørelse af den øverste strop. Den er
vist med en markering "Top Tether".
Med Top Tether er det muligt at fastgøre
barnestolens øverste strop, for de stole
der er udstyret med en sådan. Denne
anordning hindrer barnestolen i at vippe fremad i tllfælde af frontalt kollision.
Takket være ISOFIX-systemet kan barnestolen
monteres sikkert og hurtigt i bilen.
ISOFIX-barnestolene er udstyret med to låse,
der fæstnes på de de to ringe A
.
Nogle barnestole er også udstyret med en
øverste strop, der fastspændes i den bageste
ring B .
Fastgørelse af barnestolen til Top Tether:
-

F

jern nakkestøtten og læg den væk, inden
barnestolen monteres på dette sæde
(monter den igen, når barnestolen fjernes).
-

F

ør barnestolens sele bag sædets ryglæn,
og centrer den mellem monteringshullerne
til nakkestøttens stænger. -

F

astgør den øverste strop i ringen B
bagpå.
-

S

tram den øverste strop.
5
Sikkerhed

184
Spacetourer-VP_da_Chap05_securite_ed01-2016

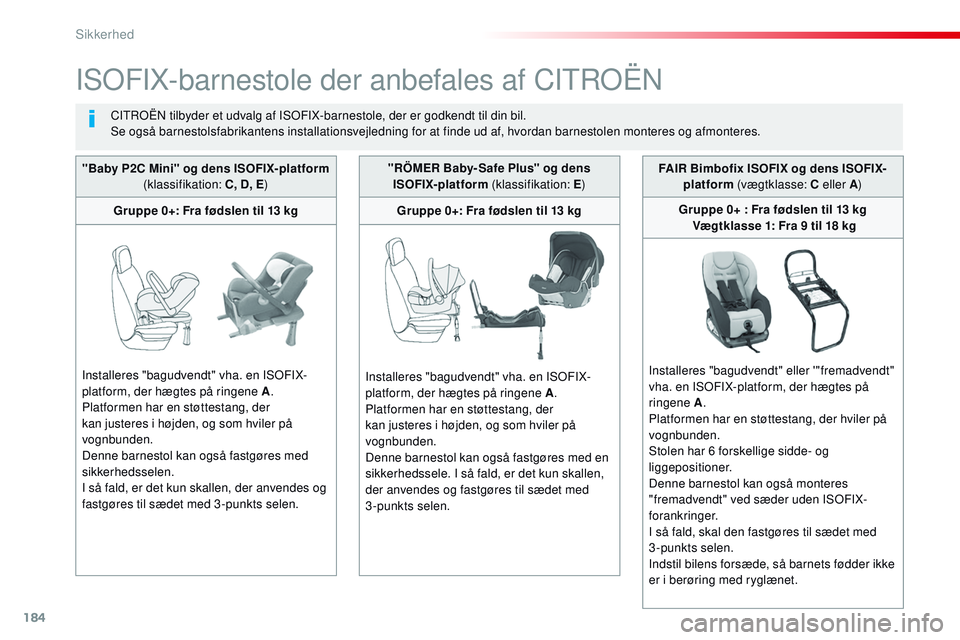

ISOFIX-barnestole der anbefales af CITROËN
CITROËN tilbyder et udvalg af ISOFIX-barnestole, der er godkendt til din bil.
Se også barnestolsfabrikantens installationsvejledning for at finde ud af, hvordan barnestolen monteres og afmonteres.
"Baby P2C Mini" og dens ISOFIX-platform (klassifikation: C, D, E )
Gruppe 0+: Fra fødslen til 13 kg
Installeres "bagudvendt" vha. en ISOFIX-
platform, der hægtes på ringene A .
Platformen har en støttestang, der
kan justeres i højden, og som hviler på
vognbunden.
Denne barnestol kan også fastgøres med
sikkerhedsselen.
I så fald, er det kun skallen, der anvendes og
fastgøres til sædet med 3 -punkts selen. FAIR Bimbofix ISOFIX og dens ISOFIX-
platform (vægtklasse: C eller A )
Gruppe 0+ : Fra fødslen til 13 kg Vægtklasse 1: Fra 9 til 18 kg
Installeres "bagudvendt" eller '"fremadvendt"
vha. en ISOFIX-platform, der hægtes på
ringene A .
Platformen har en støttestang, der hviler på
vognbunden.
Stolen har 6 forskellige sidde- og
liggepositioner.
Denne barnestol kan også monteres
"fremadvendt" ved sæder uden ISOFIX-
forankringer.
I så fald, skal den fastgøres til sædet med
3-punkts selen.
Indstil bilens forsæde, så barnets fødder ikke
er i berøring med ryglænet.
"RÖMER Baby- Safe Plus" og dens
ISOFIX- platform (klassifikation: E )
Gruppe 0+: Fra fødslen til 13 kg
Installeres "bagudvendt" vha. en ISOFIX-
platform, der hægtes på ringene A .
Platformen har en støttestang, der
kan justeres i højden, og som hviler på
vognbunden.
Denne barnestol kan også fastgøres med en
sikkerhedssele. I så fald, er det kun skallen,
der anvendes og fastgøres til sædet med
3-punkts selen.
Sikkerhed

185
Spacetourer-VP_da_Chap05_securite_ed01-2016

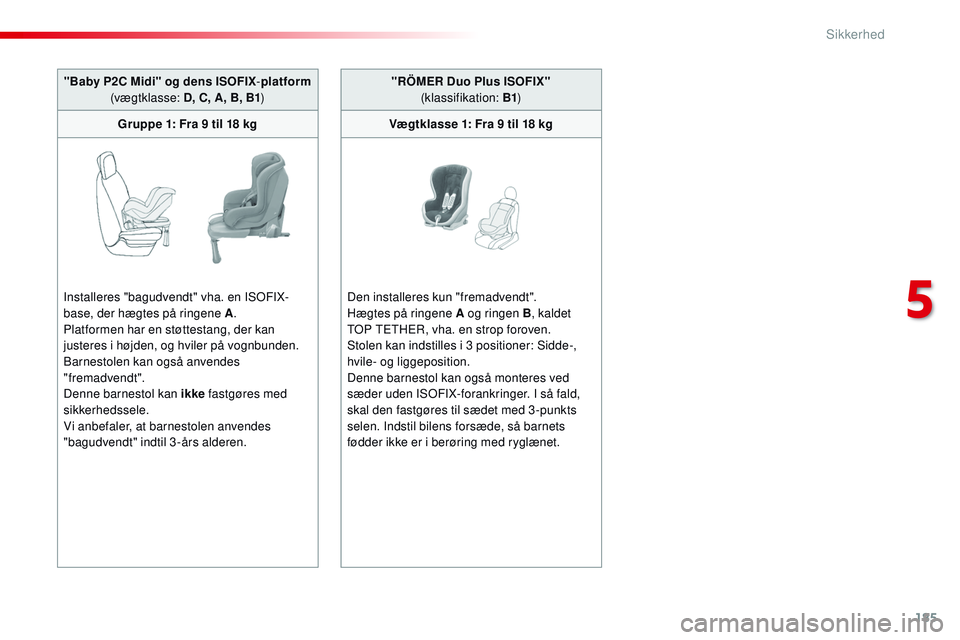

"Baby P2C Midi" og dens ISOFIX-platform
(vægtklasse: D, C, A, B, B1 )
Gruppe 1: Fra 9 til 18 kg
Installeres "bagudvendt" vha. en ISOFIX-
base, der hægtes på ringene A .
Platformen har en støttestang, der kan
justeres i højden, og hviler på vognbunden.
Barnestolen kan også anvendes
"fremadvendt".
Denne barnestol kan ikke fastgøres med
sikkerhedssele.
Vi anbefaler, at barnestolen anvendes
"bagudvendt" indtil 3-års alderen. "RÖMER Duo Plus ISOFIX"
(klassifikation: B1 )
Vægtklasse 1: Fra 9 til 18 kg
Den installeres kun "fremadvendt".
Hægtes på ringene A og ringen B , kaldet
TOP TETHER, vha. en strop foroven.
Stolen kan indstilles i 3 positioner: Sidde-,
hvile- og liggeposition.
Denne barnestol kan også monteres ved
sæder uden ISOFIX-forankringer. I så fald,
skal den fastgøres til sædet med 3 -punkts
selen. Indstil bilens forsæde, så barnets
fødder ikke er i berøring med ryglænet.
5
Sikkerhed

186
Spacetourer-VP_da_Chap05_securite_ed01-2016

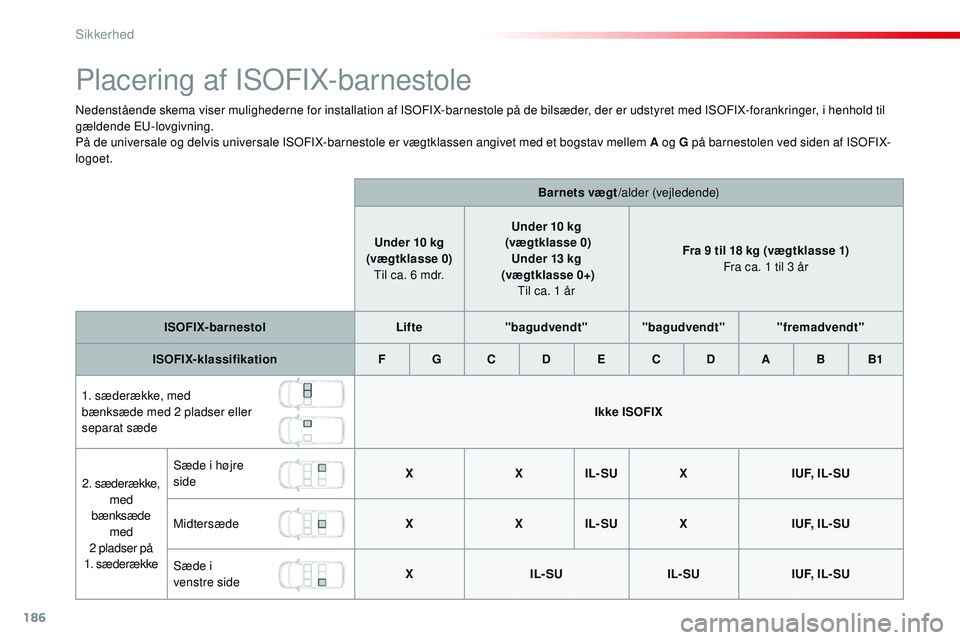

Placering af ISOFIX-barnestole
Nedenstående skema viser mulighederne for installation af ISOFIX-barnestole på de bilsæder, der er udstyret med ISOFIX-forankringer, i henhold til
gældende EU-lovgivning.
På de universale og delvis universale ISOFIX-barnestole er vægtklassen angivet med et bogstav mellem A og G på barnestolen ved siden af ISOFIX-
logoet.Barnets vægt/alder (vejledende)
Under 10 kg
(vægtklasse 0)
Til ca. 6 mdr. Under 10 kg
(vægtklasse 0)
Under 13 kg
(vægtklasse 0+)
Til ca. 1 år Fra 9 til 18 kg (vægtklasse 1)
Fra ca. 1 til 3 år
ISOFIX-barnestol Lifte"bagudvendt" "bagudvendt" "fremadvendt"
ISOFIX-klassifikation F G C D E C D A B B1
1. sæderække, med
bænksæde med 2 pladser eller
separat sæde Ikke ISOFIX
2.
sæderække,
med
bænksæde med
2
pladser på
1.


sæderække
Sæde i højre
side X
XIL- SU X I U F, I L - S U
Midtersæde XXIL- SU X I U F, I L - S U
Sæde i
venstre side X
IL- SU IL- SUI U F, I L - S U
Sikkerhed

187
Spacetourer-VP_da_Chap05_securite_ed01-2016

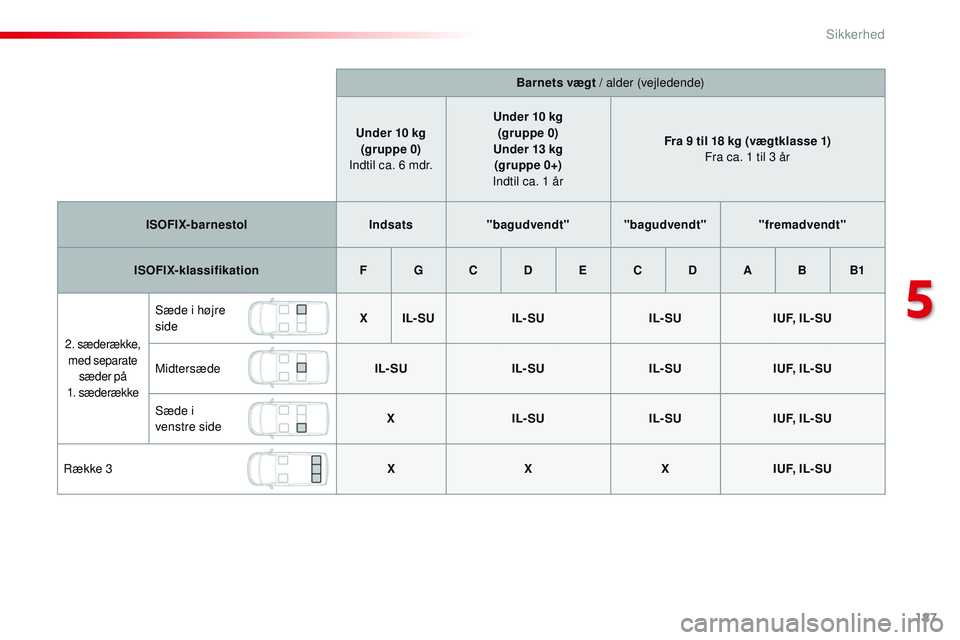

Barnets vægt / alder (vejledende)
Under 10 kg (gruppe 0)
Indtil ca. 6 mdr. Under 10 kg
(gruppe 0)
Under 13 kg (gr uppe 0+)
Indtil ca. 1 år Fra 9 til 18 kg (vægtklasse 1)
Fra ca. 1 til 3 år
ISOFIX-barnestol Indsats"bagudvendt" "bagudvendt" "fremadvendt"
ISOFIX-klassifikation F G C D E C D A B B1
2. sæderække,
med separate sæder på
1.


sæderække
Sæde i højre
side X
IL- SU IL- SU IL- SUI U F, I L - S U
Midtersæde IL- SUIL- SUIL- SUI U F, I L - S U
Sæde i
venstre side X
IL- SU IL- SUI U F, I L - S U
Række 3 XXXI U F, I L - S U
5
Sikkerhed

188
Spacetourer-VP_da_Chap05_securite_ed01-2016

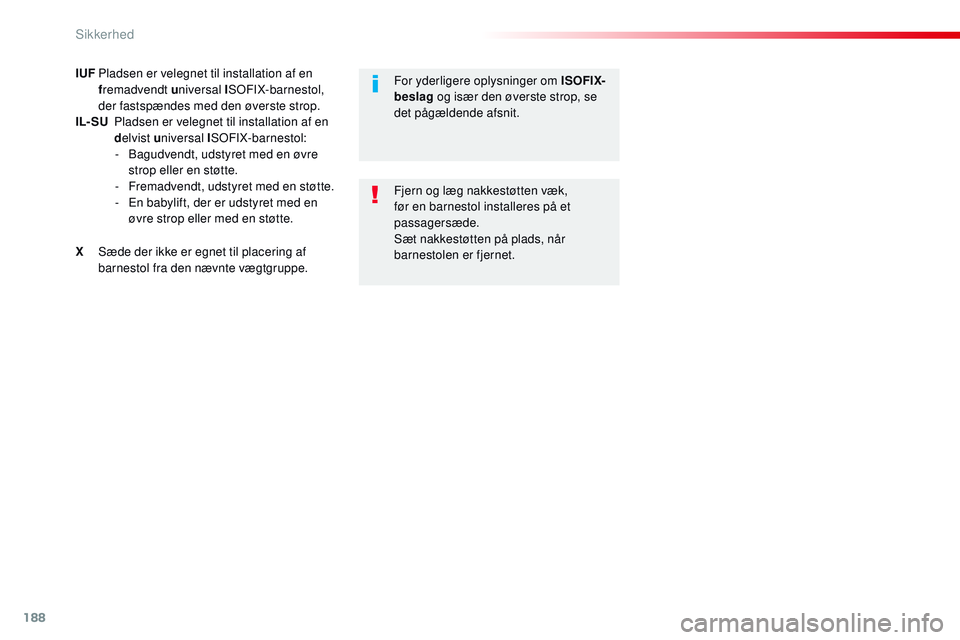

IUF Pladsen er velegnet til installation af en fremadvendt u niversal ISOFIX-barnestol,
der fastspændes med den øverste strop.
IL- SU
P

ladsen er velegnet til installation af en
d elvist u niversal I SOFIX-barnestol:
-

B
agudvendt, udstyret med en øvre
strop eller en støtte.
-
F

remadvendt, udstyret med en støtte.
-

E
n babylift, der er udstyret med en
øvre strop eller med en støtte.
X

S
æde der ikke er egnet til placering af
barnestol fra den nævnte vægtgruppe. Fjern og læg nakkestøtten væk,
før en barnestol installeres på et
passagersæde.
Sæt nakkestøtten på plads, når
barnestolen er fjernet. For yderligere oplysninger om ISOFIX-
beslag
og især den øverste strop, se
det pågældende afsnit.
Sikkerhed
