CITROEN JUMPER SPACETOURER 2017 InstruktionsbØger (in Danish)

269
Spacetourer-VP_da_Chap07_info-pratiques_ed01-2016

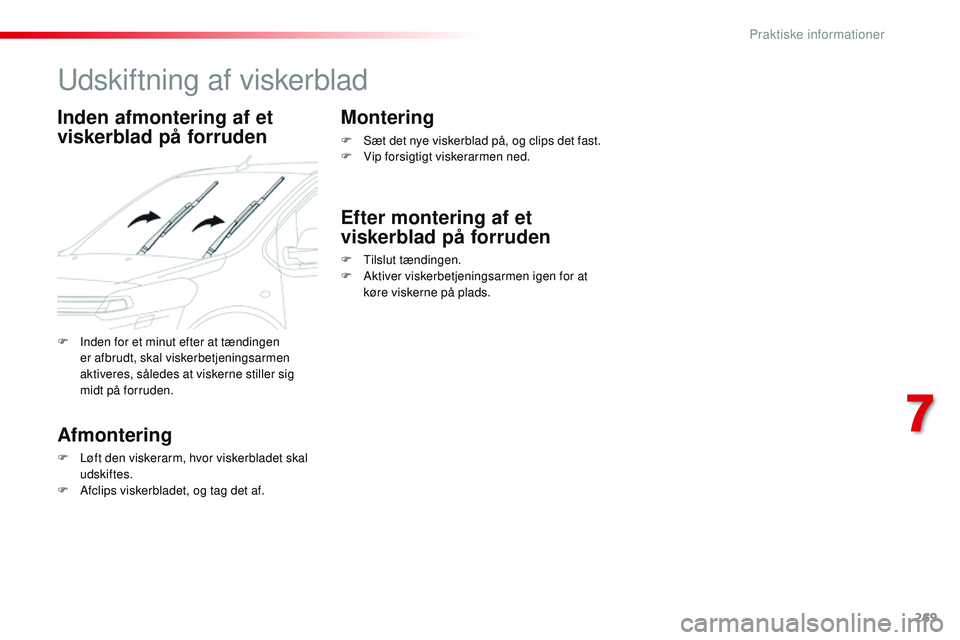

Udskiftning af viskerblad
Inden afmontering af et
viskerblad på forruden
Afmontering
F Løft den viskerarm, hvor viskerbladet skal udskiftes.
F

A
fclips viskerbladet, og tag det af.
Montering
F Sæt det nye viskerblad på, og clips det fast.
F V ip forsigtigt viskerarmen ned.
Efter montering af et
viskerblad på forruden
F Tilslut tændingen.
F A ktiver viskerbetjeningsarmen igen for at
køre viskerne på plads.
F

I

nden for et minut efter at tændingen
er afbrudt, skal viskerbetjeningsarmen
aktiveres, således at viskerne stiller sig
midt på forruden.
7
Praktiske informationer

270
Spacetourer-VP_da_Chap07_info-pratiques_ed01-2016

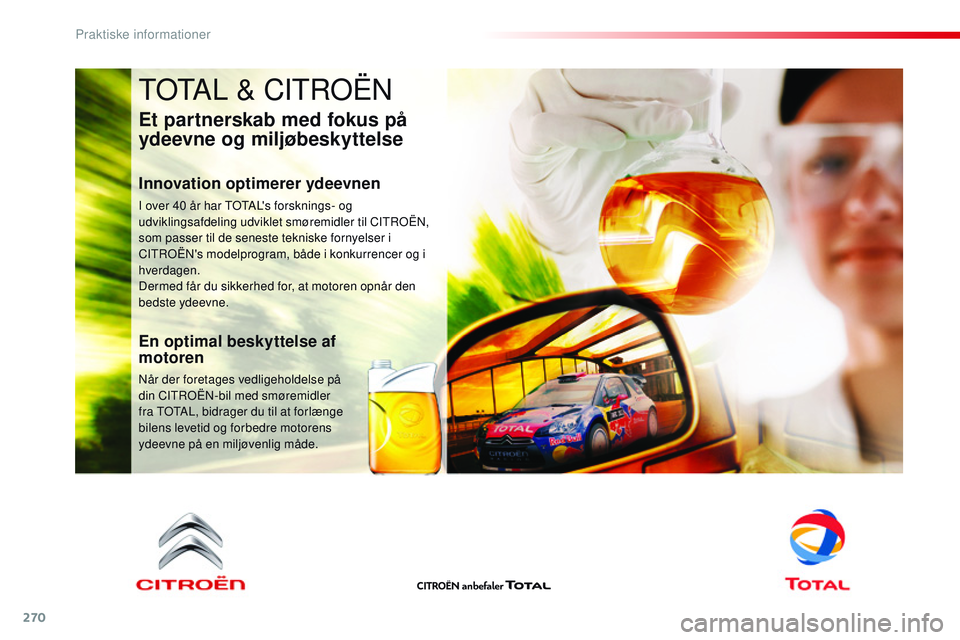

TOTAL & CITROËN
Et partnerskab med fokus på
ydeevne og miljøbeskyttelse
Innovation optimerer ydeevnen
I over 40 år har TOTAL's forsknings- og
udviklingsafdeling udviklet smøremidler til CITROËN,
som passer til de seneste tekniske fornyelser i
CITROËN's modelprogram, både i konkurrencer og i
hverdagen.
Dermed får du sikkerhed for, at motoren opnår den
bedste ydeevne.
En optimal beskyttelse af
motoren
Når der foretages vedligeholdelse på
din CITROËN-bil med smøremidler
fra TOTAL, bidrager du til at forlænge
bilens levetid og forbedre motorens
ydeevne på en miljøvenlig måde.
Praktiske informationer

271
Spacetourer-VP_da_Chap07_info-pratiques_ed01-2016

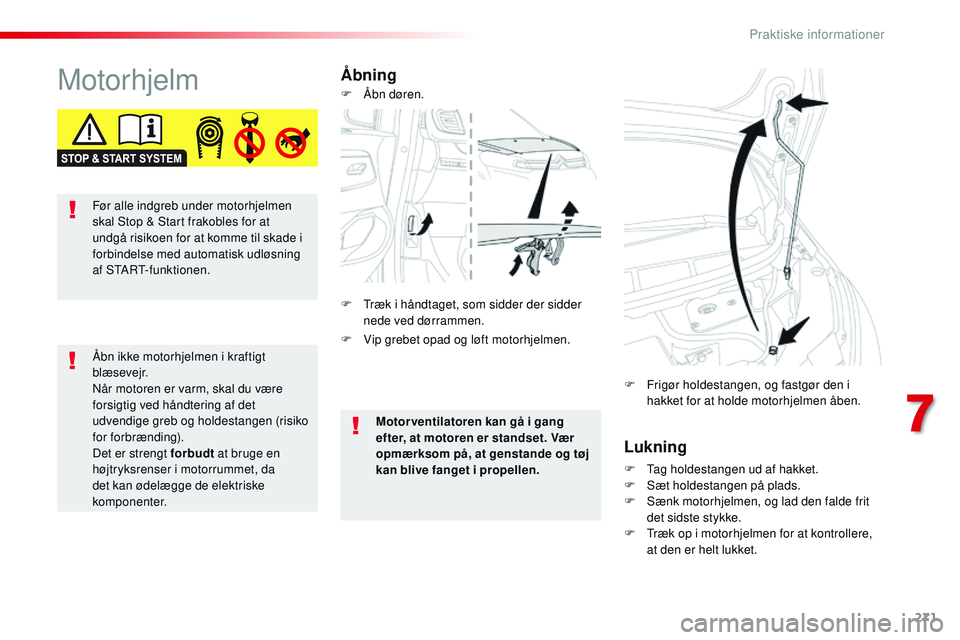

MotorhjelmÅbningLukning
F Tag holdestangen ud af hakket.
F S æt holdestangen på plads.
F

S
ænk motorhjelmen, og lad den falde frit
det sidste stykke.
F

T
ræk op i motorhjelmen for at kontrollere,
at den er helt lukket.
F

F
rigør holdestangen, og fastgør den i
hakket for at holde motorhjelmen åben.
Åbn ikke motorhjelmen i kraftigt
blæsevejr.
Når motoren er varm, skal du være
forsigtig ved håndtering af det
udvendige greb og holdestangen (risiko
for forbrænding).
Det er strengt forbudt
at bruge en
højtryksrenser i motorrummet, da
det kan ødelægge de elektriske
komponenter. Motor ventilatoren kan gå i gang
efter, at motoren er standset. Vær
opmærksom på, at genstande og tøj
kan blive fanget i propellen.
F

V

ip grebet opad og løft motorhjelmen.
F

Å

bn døren.
F

T

ræk i håndtaget, som sidder der sidder
nede ved dørrammen.
Før alle indgreb under motorhjelmen
skal Stop & Start frakobles for at
undgå risikoen for at komme til skade i
forbindelse med automatisk udløsning
af START-funktionen.
7
Praktiske informationer

272
Spacetourer-VP_da_Chap07_info-pratiques_ed01-2016
* Afhængigt af motortype.

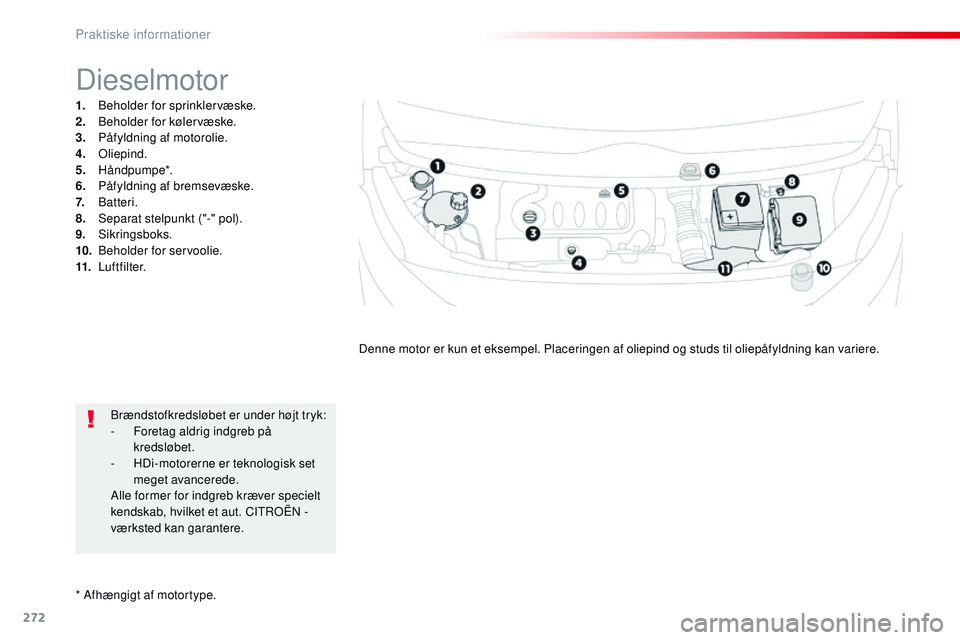

Dieselmotor
1. Beholder for sprinklervæske.
2. Beholder for kølervæske.
3.
P

åfyldning af motorolie.
4.
O

liepind.
5.


Håndpumpe*.
6.
P

åfyldning af bremsevæske.
7.


Batteri.
8.
S

eparat stelpunkt ("-" pol).
9.


Sikringsboks.
10.
B

eholder for servoolie.
11.


Luftfilter. Denne motor er kun et eksempel. Placeringen af oliepind og studs til oliepåfyldning kan variere.
Brændstofkredsløbet er under højt tryk:
-

F
oretag aldrig indgreb på
kredsløbet.
-

H
Di-motorerne er teknologisk set
meget avancerede.
Alle former for indgreb kræver specielt
kendskab, hvilket et aut. CITROËN -
værksted kan garantere.
Praktiske informationer

273
Spacetourer-VP_da_Chap07_info-pratiques_ed01-2016

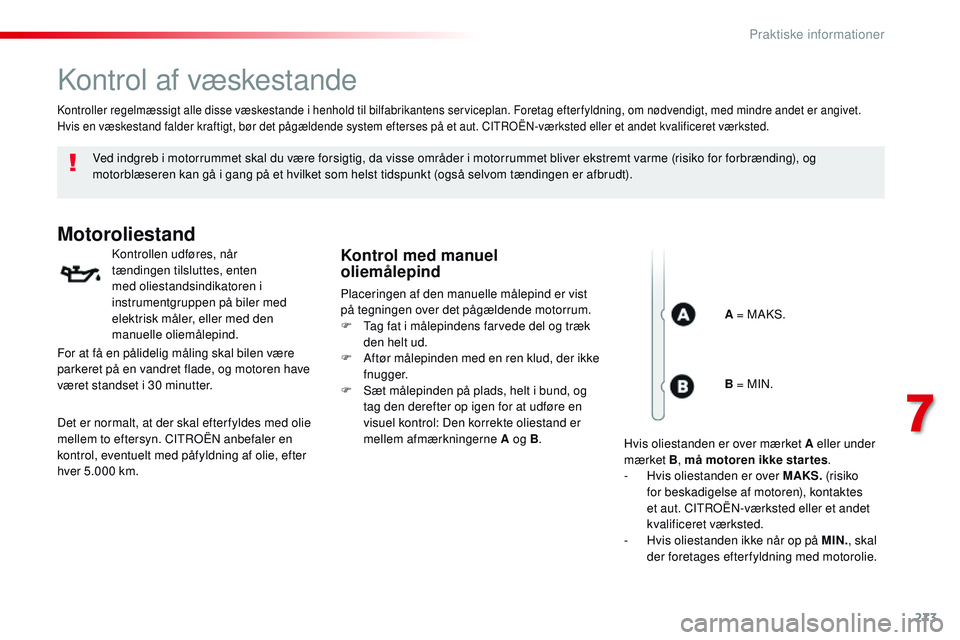

Kontrol af væskestande
Ved indgreb i motorrummet skal du være forsigtig, da visse områder i motorrummet bliver ekstremt varme (risiko for forbrænding), og
motorblæseren kan gå i gang på et hvilket som helst tidspunkt (også selvom tændingen er afbrudt).
Motoroliestand
Kontrollen udføres, når
tændingen tilsluttes, enten
med oliestandsindikatoren i
instrumentgruppen på biler med
elektrisk måler, eller med den
manuelle oliemålepind.Kontrol med manuel
oliemålepind
Placeringen af den manuelle målepind er vist
på tegningen over det pågældende motorrum.
F
T
ag fat i målepindens farvede del og træk
den helt ud.
F

A
ftør målepinden med en ren klud, der ikke
fnugger.
F

S
æt målepinden på plads, helt i bund, og
tag den derefter op igen for at udføre en
visuel kontrol: Den korrekte oliestand er
mellem afmærkningerne A og B .
Kontroller regelmæssigt alle disse væskestande i henhold til bilfabrikantens serviceplan. Foretag efterfyldning, om nødvendigt, med mindre andet er angivet.
Hvis en væskestand falder kraftigt, bør det pågældende system efterses på et aut. CITROËN-værksted eller et andet kvalificeret værksted.
A = MAKS.
For at få en pålidelig måling skal bilen være
parkeret på en vandret flade, og motoren have
været standset i 30 minutter.
Det er normalt, at der skal efter fyldes med olie
mellem to eftersyn. CITROËN anbefaler en
kontrol, eventuelt med påfyldning af olie, efter
hver 5.000 km. B = MIN.
Hvis oliestanden er over mærket A eller under
mærket B , må motoren ikke star tes .
-

H

vis oliestanden er over MAKS. (risiko
for beskadigelse af motoren), kontaktes
et aut. CITROËN-værksted eller et andet
kvalificeret værksted.
-

H

vis oliestanden ikke når op på MIN. , skal
der foretages efterfyldning med motorolie.
7
Praktiske informationer

274
Spacetourer-VP_da_Chap07_info-pratiques_ed01-2016

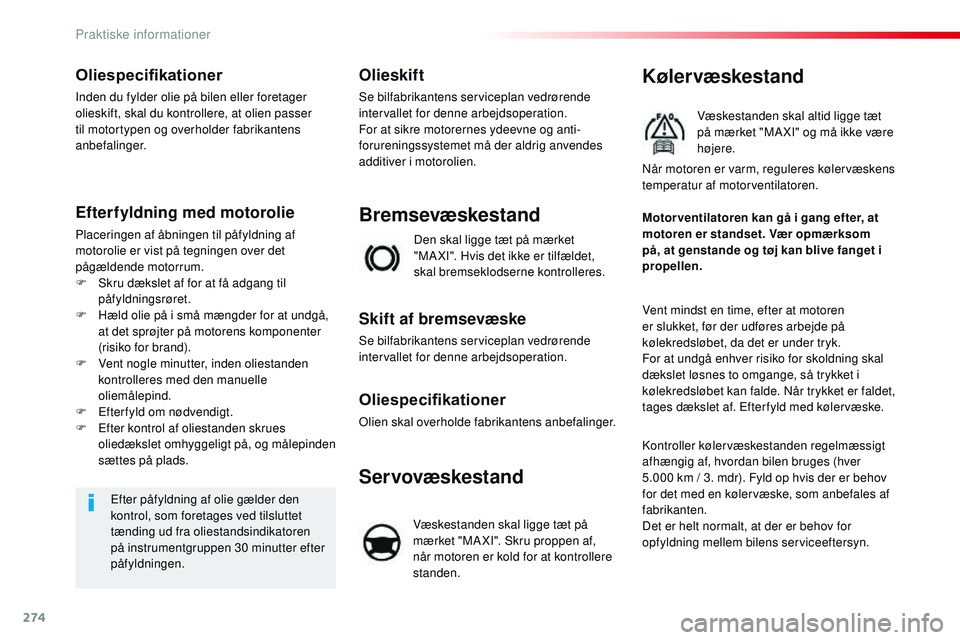

Oliespecifikationer
Inden du fylder olie på bilen eller foretager
olieskift, skal du kontrollere, at olien passer
til motortypen og overholder fabrikantens
anbefalinger.
Efterfyldning med motorolie
Placeringen af åbningen til påfyldning af
motorolie er vist på tegningen over det
pågældende motorrum.
F
S
kru dækslet af for at få adgang til
påfyldningsrøret.
F

H
æld olie på i små mængder for at undgå,
at det sprøjter på motorens komponenter
(risiko for brand).
F

V
ent nogle minutter, inden oliestanden
kontrolleres med den manuelle
oliemålepind.
F

E
fterfyld om nødvendigt.
F

E
fter kontrol af oliestanden skrues
oliedækslet omhyggeligt på, og målepinden
sættes på plads.
Efter påfyldning af olie gælder den
kontrol, som foretages ved tilsluttet
tænding ud fra oliestandsindikatoren
på instrumentgruppen 30 minutter efter
påfyldningen.
Olieskift
Se bilfabrikantens serviceplan vedrørende
intervallet for denne arbejdsoperation.
For at sikre motorernes ydeevne og anti-
forureningssystemet må der aldrig anvendes
additiver i motorolien.
Den skal ligge tæt på mærket
"MA XI". Hvis det ikke er tilfældet,
skal bremseklodserne kontrolleres.
Bremsevæskestand
Skift af bremsevæske
Se bilfabrikantens serviceplan vedrørende
intervallet for denne arbejdsoperation.
Oliespecifikationer
Olien skal overholde fabrikantens anbefalinger.
Kølervæskestand
Væskestanden skal altid ligge tæt
på mærket "MA XI" og må ikke være
højere.
Vent mindst en time, efter at motoren
er slukket, før der udføres arbejde på
kølekredsløbet, da det er under tryk.
For at undgå enhver risiko for skoldning skal
dækslet løsnes to omgange, så trykket i
kølekredsløbet kan falde. Når trykket er faldet,
tages dækslet af. Efter fyld med kølervæske. Motor ventilatoren kan gå i gang efter, at
motoren er standset. Vær opmærksom
på, at genstande og tøj kan blive fanget i
propellen. Når motoren er varm, reguleres kølervæskens
temperatur af motorventilatoren.
Kontroller kølervæskestanden regelmæssigt
afhængig af, hvordan bilen bruges (hver
5.000

km / 3. mdr). Fyld op hvis der er behov
for det med en kølervæske, som anbefales af
fabrikanten.
Det er helt normalt, at der er behov for
opfyldning mellem bilens serviceeftersyn.
Servovæskestand
Væskestanden skal ligge tæt på
mærket "MA XI". Skru proppen af,
når motoren er kold for at kontrollere
standen.
Praktiske informationer

275
Spacetourer-VP_da_Chap07_info-pratiques_ed01-2016

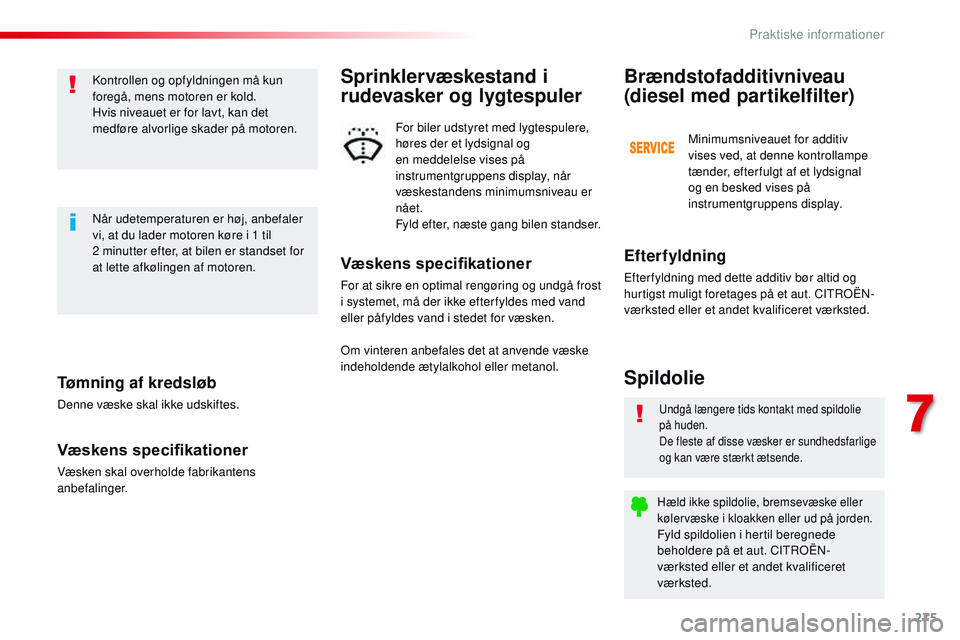

Tømning af kredsløb
Denne væske skal ikke udskiftes.
Væskens specifikationer
Væsken skal overholde fabrikantens
anbefalinger.Kontrollen og opfyldningen må kun
foregå, mens motoren er kold.
Hvis niveauet er for lavt, kan det
medføre alvorlige skader på motoren.
Når udetemperaturen er høj, anbefaler
vi, at du lader motoren køre i 1 til
2
minutter efter, at bilen er standset for
at lette afkølingen af motoren.
Undgå længere tids kontakt med spildolie
på huden.
De fleste af disse væsker er sundhedsfarlige
og kan være stærkt ætsende.
Hæld ikke spildolie, bremsevæske eller
kølervæske i kloakken eller ud på jorden.
Fyld spildolien i hertil beregnede
beholdere på et aut. CITROËN-
værksted eller et andet kvalificeret
værksted.
Spildolie
Efterfyldning
Efter fyldning med dette additiv bør altid og
hurtigst muligt foretages på et aut. CITROËN-
værksted eller et andet kvalificeret værksted.
Brændstofadditivniveau
(diesel med partikelfilter)
Minimumsniveauet for additiv
vises ved, at denne kontrollampe
tænder, efter fulgt af et lydsignal
og en besked vises på
instrumentgruppens display.
Væskens specifikationer
For at sikre en optimal rengøring og undgå frost
i systemet, må der ikke efter fyldes med vand
eller påfyldes vand i stedet for væsken.
Sprinklervæskestand i
rudevasker og lygtespuler
For biler udstyret med lygtespulere,
høres der et lydsignal og
en meddelelse vises på
instrumentgruppens display, når
væskestandens minimumsniveau er
nået.
Fyld efter, næste gang bilen standser.
Om vinteren anbefales det at anvende væske
indeholdende ætylalkohol eller metanol.
7
Praktiske informationer

276
Spacetourer-VP_da_Chap07_info-pratiques_ed01-2016

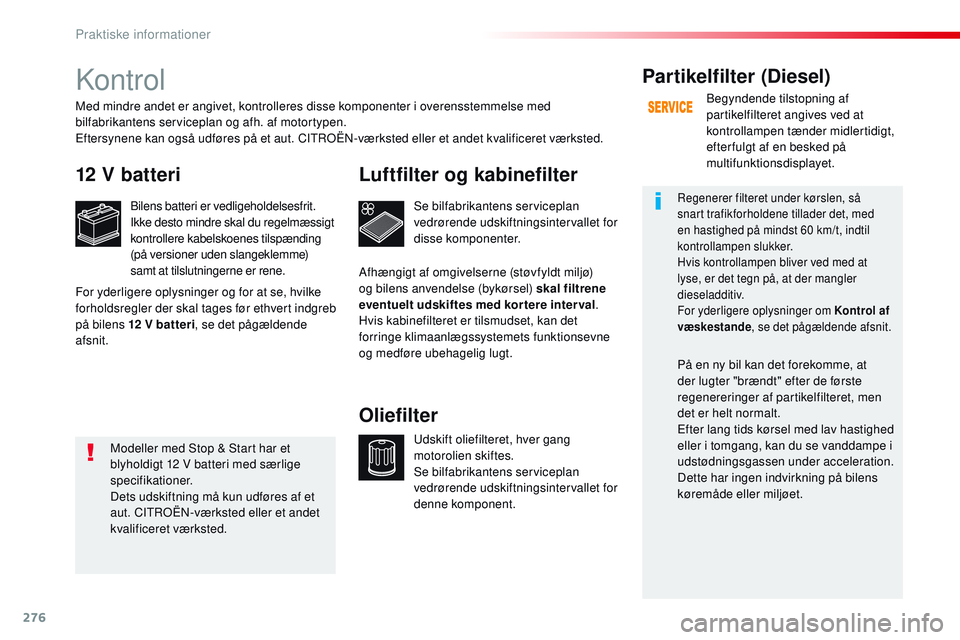

Kontrol
12 V batteri
Bilens batteri er vedligeholdelsesfrit.
Ikke desto mindre skal du regelmæssigt
kontrollere kabelskoenes tilspænding
(på versioner uden slangeklemme)
samt at tilslutningerne er rene.Se bilfabrikantens serviceplan
vedrørende udskiftningsintervallet for
disse komponenter.
Luftfilter og kabinefilter
Udskift oliefilteret, hver gang
motorolien skiftes.
Se bilfabrikantens serviceplan
vedrørende udskiftningsintervallet for
denne komponent.
OliefilterPar tikelfilter (Diesel)
Begyndende tilstopning af
partikelfilteret angives ved at
kontrollampen tænder midlertidigt,
efter fulgt af en besked på
multifunktionsdisplayet.
Regenerer filteret under kørslen, så
snart trafikforholdene tillader det, med
en hastighed på mindst 60 km/t, indtil
kontrollampen slukker.
Hvis kontrollampen bliver ved med at
lyse, er det tegn på, at der mangler
dieseladditiv.
For yderligere oplysninger om Kontrol af
væskestande
, se det pågældende afsnit.
På en ny bil kan det forekomme, at
der lugter "brændt" efter de første
regenereringer af partikelfilteret, men
det er helt normalt.
Efter lang tids kørsel med lav hastighed
eller i tomgang, kan du se vanddampe i
udstødningsgassen under acceleration.
Dette har ingen indvirkning på bilens
køremåde eller miljøet.
Med mindre andet er angivet, kontrolleres disse komponenter i overensstemmelse med
bilfabrikantens serviceplan og afh. af motortypen.
Eftersynene kan også udføres på et aut. CITROËN-værksted eller et andet kvalificeret værksted.
For yderligere oplysninger og for at se, hvilke
forholdsregler der skal tages før ethvert indgreb
på bilens 12 V batteri, se det pågældende
afsnit.
Afhængigt af omgivelserne (støvfyldt miljø)
og bilens anvendelse (bykørsel) skal filtrene
eventuelt udskiftes med kor tere inter val
.
Hvis kabinefilteret er tilsmudset, kan det
forringe klimaanlægssystemets funktionsevne
og medføre ubehagelig lugt.
Modeller med Stop & Start har et
blyholdigt 12 V batteri med særlige
specifikationer.
Dets udskiftning må kun udføres af et
aut. CITROËN-værksted eller et andet
kvalificeret værksted.
Praktiske informationer

277
Spacetourer-VP_da_Chap07_info-pratiques_ed01-2016

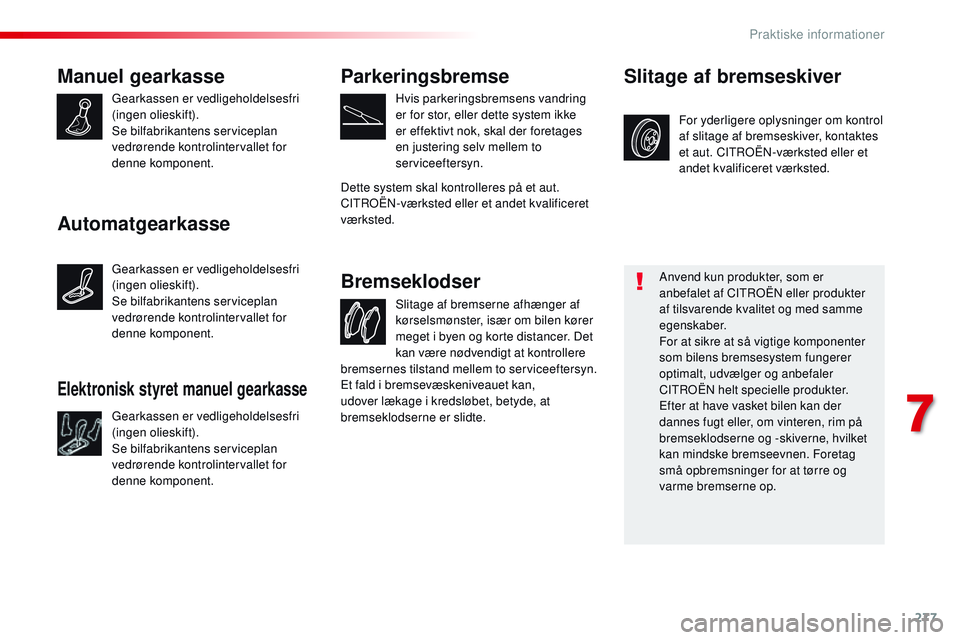

Manuel gearkasse
Gearkassen er vedligeholdelsesfri
(ingen olieskift).
Se bilfabrikantens serviceplan
vedrørende kontrolintervallet for
denne komponent.Slitage af bremserne afhænger af
kørselsmønster, især om bilen kører
meget i byen og korte distancer. Det
kan være nødvendigt at kontrollere
Bremseklodser
For yderligere oplysninger om kontrol
af slitage af bremseskiver, kontaktes
et aut. CITROËN-værksted eller et
andet kvalificeret værksted.
Slitage af bremseskiver
Anvend kun produkter, som er
anbefalet af CITROËN eller produkter
af tilsvarende kvalitet og med samme
egenskaber.
For at sikre at så vigtige komponenter
som bilens bremsesystem fungerer
optimalt, udvælger og anbefaler
CITROËN helt specielle produkter.
Efter at have vasket bilen kan der
dannes fugt eller, om vinteren, rim på
bremseklodserne og -skiverne, hvilket
kan mindske bremseevnen. Foretag
små opbremsninger for at tørre og
varme bremserne op.
Parkeringsbremse
Hvis parkeringsbremsens vandring
er for stor, eller dette system ikke
er effektivt nok, skal der foretages
en justering selv mellem to
serviceeftersyn.
Dette system skal kontrolleres på et aut.
CITROËN-værksted eller et andet kvalificeret
værksted.
bremsernes tilstand mellem to serviceeftersyn.
Et fald i bremsevæskeniveauet kan,
udover lækage i kredsløbet, betyde, at
bremseklodserne er slidte.
Automatgearkasse
Gearkassen er vedligeholdelsesfri
(ingen olieskift).
Se bilfabrikantens serviceplan
vedrørende kontrolintervallet for
denne komponent.
Elektronisk styret manuel gearkasse
Gearkassen er vedligeholdelsesfri
(ingen olieskift).
Se bilfabrikantens serviceplan
vedrørende kontrolintervallet for
denne komponent.
7
Praktiske informationer

278
Spacetourer-VP_da_Chap07_info-pratiques_ed01-2016

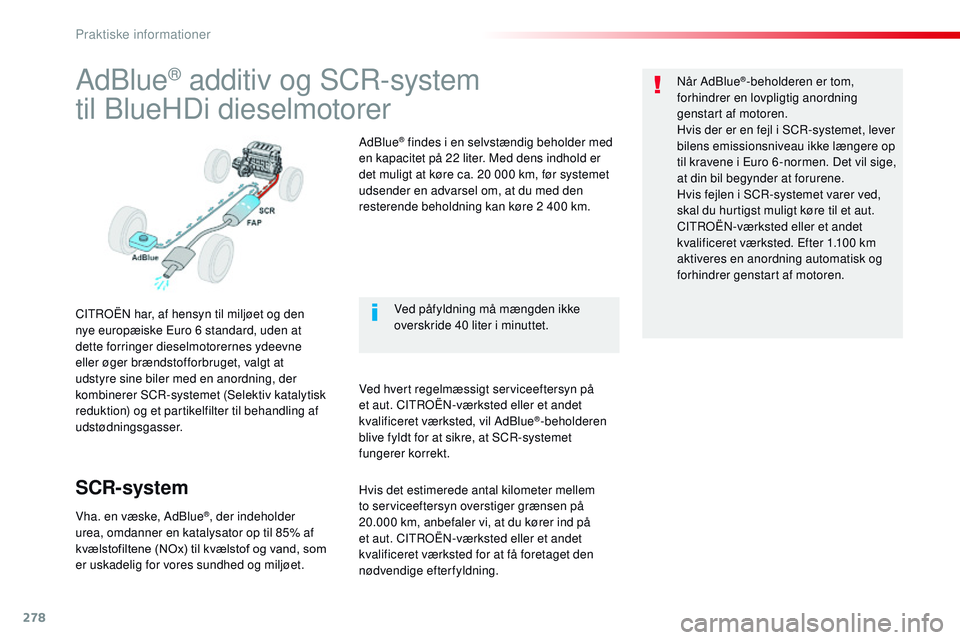

AdBlue® additiv og SCR-system
til BlueHDi dieselmotorer
CITROËN har, af hensyn til miljøet og den
nye europæiske Euro 6 standard, uden at
dette forringer dieselmotorernes ydeevne
eller øger brændstofforbruget, valgt at
udstyre sine biler med en anordning, der
kombinerer SCR-systemet (Selektiv katalytisk
reduktion) og et partikelfilter til behandling af
udstødningsgasser.
SCR-system
Vha. en væske, AdBlue®, der indeholder
urea, omdanner en katalysator op til 85% af
kvælstofiltene (NOx) til kvælstof og vand, som
er uskadelig for vores sundhed og miljøet. AdBlue
® findes i en selvstændig beholder med
en kapacitet på 22 liter. Med dens indhold er
det muligt at køre ca. 20 000 km, før systemet
udsender en advarsel om, at du med den
resterende beholdning kan køre 2 400 km.
Ved hvert regelmæssigt serviceeftersyn på
et aut. CITROËN-værksted eller et andet
kvalificeret værksted, vil AdBlue
®-beholderen
blive fyldt for at sikre, at SCR-systemet
fungerer korrekt. Når AdBlue
®-beholderen er tom,
forhindrer en lovpligtig anordning
genstart af motoren.
Hvis der er en fejl i SCR-systemet, lever
bilens emissionsniveau ikke længere op
til kravene i Euro 6 -normen. Det vil sige,
at din bil begynder at forurene.
Hvis fejlen i SCR-systemet varer ved,
skal du hurtigst muligt køre til et aut.
CITROËN-værksted eller et andet
kvalificeret værksted. Efter 1.100 km
aktiveres en anordning automatisk og
forhindrer genstart af motoren.
Ved påfyldning må mængden ikke
overskride 40 liter i minuttet.
Hvis det estimerede antal kilometer mellem
to serviceeftersyn overstiger grænsen på
20.000

km, anbefaler vi, at du kører ind på
et aut. CITROËN-værksted eller et andet
kvalificeret værksted for at få foretaget den
nødvendige efterfyldning.
Praktiske informationer
