CITROEN JUMPER SPACETOURER 2017 Lietošanas Instrukcija (in Latvian)
Manufacturer: CITROEN, Model Year: 2017, Model line: JUMPER SPACETOURER, Model: CITROEN JUMPER SPACETOURER 2017Pages: 774, PDF Size: 38.36 MB
Page 181 of 774

179
Spacetourer-VP_lv_Chap05_securite_ed01-2016

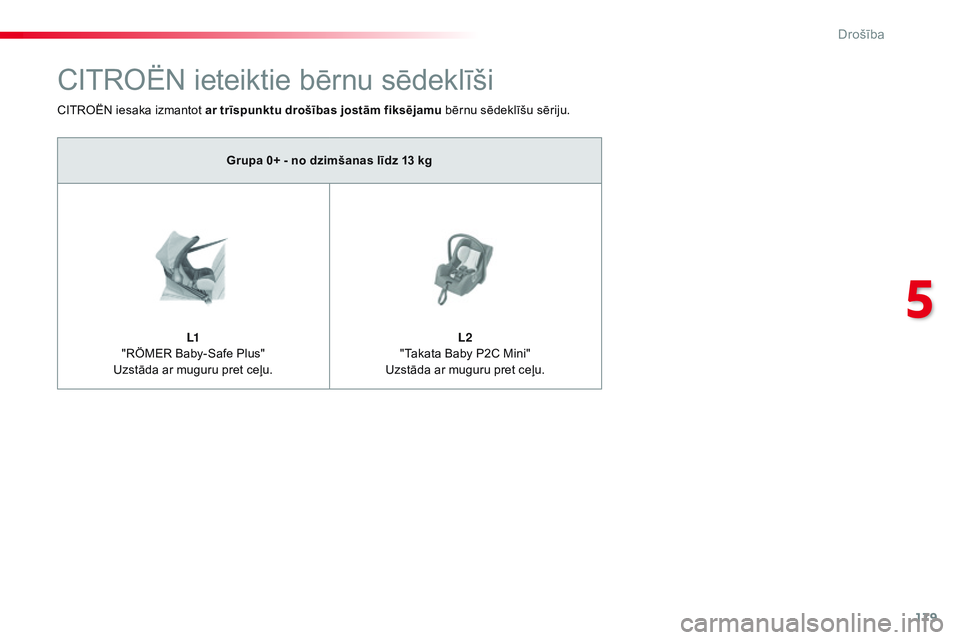

CITROËN ieteiktie bērnu sēdeklīši
CITROËN iesaka izmantot ar trīspunktu drošības jostām fiksējamu bērnu sēdeklīšu sēriju.
Grupa 0+ - no dzimšanas līdz 13 kg
L1
"RÖMER Baby-Safe Plus"
Uzstāda ar muguru pret ceļu. L2
"Takata Baby P2C Mini"
Uzstāda ar muguru pret ceļu.
5
Drošība
Page 182 of 774

180
Spacetourer-VP_lv_Chap05_securite_ed01-2016

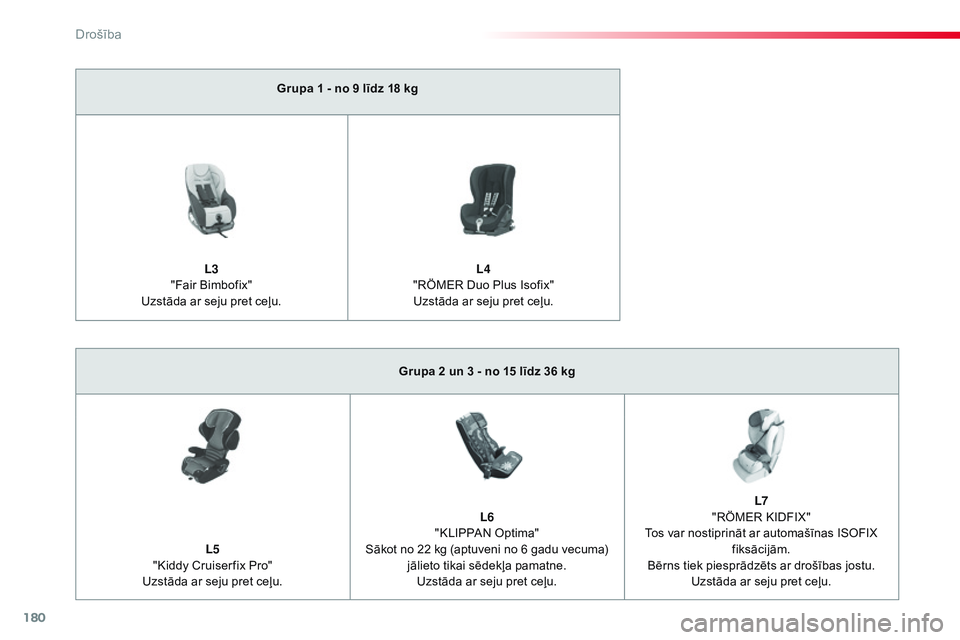

Grupa 1 - no 9 līdz 18 kg
L3
"Fair Bimbofix"
Uzstāda ar seju pret ceļu. L4
"RÖMER Duo Plus Isofix" Uzstāda ar seju pret ceļu.
Grupa 2 un 3 - no 15 līdz 36 kg
L5
"Kiddy Cruiser fix Pro"
Uzstāda ar seju pret ceļu. L6
"KLIPPAN Optima"
Sākot no 22 kg (aptuveni no 6 gadu vecuma) jālieto tikai sēdekļa pamatne.Uzstāda ar seju pret ceļu. L7
"RÖMER KIDFIX"
Tos var nostiprināt ar automašīnas ISOFIX fiksācijām.
Bērns tiek piesprādzēts ar drošības jostu. Uzstāda ar seju pret ceļu.
Drošība
Page 183 of 774

181
Spacetourer-VP_lv_Chap05_securite_ed01-2016

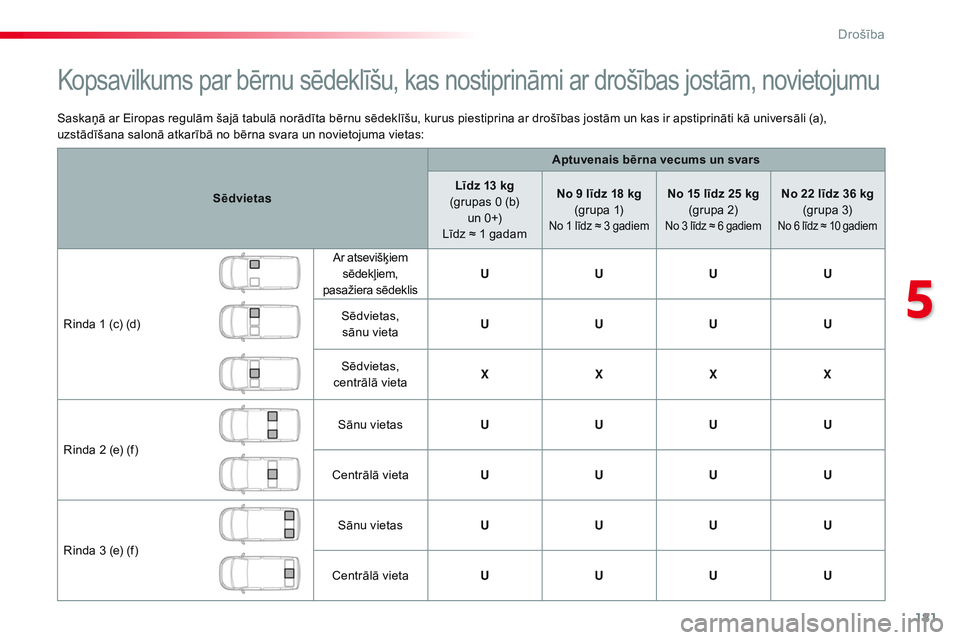

Saskaņā ar Eiropas regulām šajā tabulā norādīta bērnu sēdeklīšu, kurus piestiprina ar drošības jostām un kas ir apstiprināti kā universāli (a),
uzstādīšana salonā atkarībā no bērna svara un novietojuma vietas:Sēdvietas Aptuvenais bērna vecums un svars
Līdz 13 kg
(grupas 0 (b) un 0+)
Līdz ≈ 1 gadam No 9 līdz 18 kg
(grupa 1)
No 1 līdz ≈ 3 gadiem
No 15 līdz 25 kg (grupa 2)
No 3 līdz ≈ 6 gadiem
No 22 līdz 36 kg (grupa 3)
No 6 līdz ≈ 10 gadiem
Rinda 1 (c) (d) Ar atsevišķiem
sēdekļiem,
pasažiera sēdeklis U
UUU
Sēdvietas, sānu vietaU
UUU
Sēdvietas,
centrālā vieta X
XXX
Rinda 2 (e) (f) Sānu vietas
UUUU
Centrālā vieta UUUU
Rinda 3 (e) (f) Sānu vietas
UUUU
Centrālā vieta UUUU
Kopsavilkums par bērnu sēdeklīšu, kas nostiprināmi ar drošības jostām, novietojumu
5
Drošība
Page 184 of 774

182
Spacetourer-VP_lv_Chap05_securite_ed01-2016

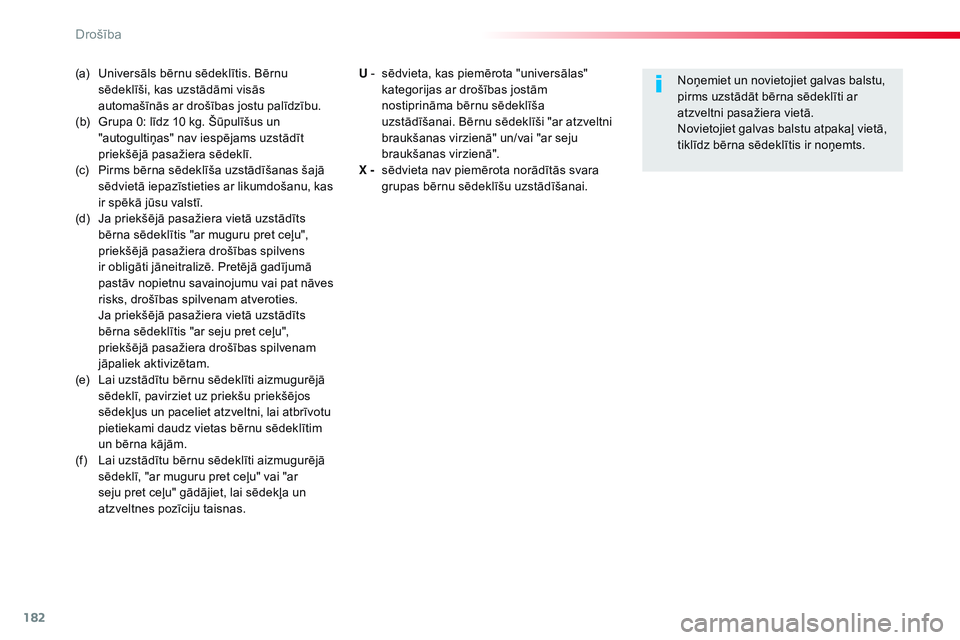

(a) Universāls bērnu sēdeklītis. Bērnu sēdeklīši, kas uzstādāmi visās
automašīnās ar drošības jostu palīdzību.
(b)
G
rupa 0: līdz 10 kg. Šūpulīšus un
"autogultiņas" nav iespējams uzstādīt
priekšējā pasažiera sēdeklī.
(c)
P
irms bērna sēdeklīša uzstādīšanas šajā
sēdvietā iepazīstieties ar likumdošanu, kas
ir spēkā jūsu valstī.
(d)
J
a priekšējā pasažiera vietā uzstādīts
bērna sēdeklītis "ar muguru pret ceļu",
priekšējā pasažiera drošības spilvens
ir obligāti jāneitralizē. Pretējā gadījumā
pastāv nopietnu savainojumu vai pat nāves
risks, drošības spilvenam atveroties.
J
a priekšējā pasažiera vietā uzstādīts
bērna sēdeklītis "ar seju pret ceļu",
priekšējā pasažiera drošības spilvenam
jāpaliek aktivizētam.
(e)
L
ai uzstādītu bērnu sēdeklīti aizmugurējā
sēdeklī, pavirziet uz priekšu priekšējos
sēdekļus un paceliet atzveltni, lai atbrīvotu
pietiekami daudz vietas bērnu sēdeklītim
un bērna kājām.
(f)
L
ai uzstādītu bērnu sēdeklīti aizmugurējā
sēdeklī, "ar muguru pret ceļu" vai "ar
seju pret ceļu" gādājiet, lai sēdekļa un
atzveltnes pozīciju taisnas. Noņemiet un novietojiet galvas balstu,
pirms uzstādāt bērna sēdeklīti ar
atzveltni pasažiera vietā.
Novietojiet galvas balstu atpakaļ vietā,
tiklīdz bērna sēdeklītis ir noņemts.
U -
s ēdvieta, kas piemērota "universālas"
kategorijas ar drošības jostām
nostiprināma bērnu sēdeklīša
uzstādīšanai. Bērnu sēdeklīši "ar atzveltni
braukšanas virzienā" un/vai "ar seju
braukšanas virzienā".
X -
s
ēdvieta nav piemērota norādītās svara
grupas bērnu sēdeklīšu uzstādīšanai.
Drošība
Page 185 of 774

183
Spacetourer-VP_lv_Chap05_securite_ed01-2016

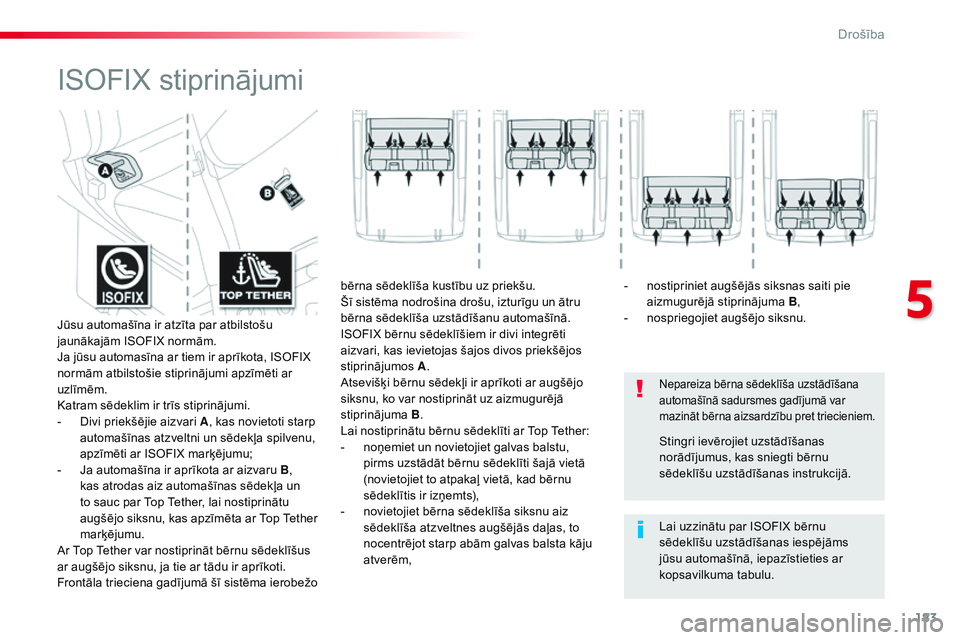

ISOFIX stiprinājumi
Nepareiza bērna sēdeklīša uzstādīšana
automašīnā sadursmes gadījumā var
mazināt bērna aizsardzību pret triecieniem.
Lai uzzinātu par ISOFIX bērnu
sēdeklīšu uzstādīšanas iespējāms
jūsu automašīnā, iepazīstieties ar
kopsavilkuma tabulu. Stingri ievērojiet uzstādīšanas
norādījumus, kas sniegti bērnu
sēdeklīšu uzstādīšanas instrukcijā.
Jūsu automašīna ir atzīta par atbilstošu
jaunākajām ISOFIX normām.
Ja jūsu automasīna ar tiem ir aprīkota, ISOFIX
normām atbilstošie stiprinājumi apzīmēti ar
uzlīmēm.
Katram sēdeklim ir trīs stiprinājumi.
-
D
ivi priekšējie aizvari A
, kas novietoti starp
automašīnas atzveltni un sēdekļa spilvenu,
apzīmēti ar ISOFIX marķējumu;
-
J
a automašīna ir aprīkota ar aizvaru B
,
kas atrodas aiz automašīnas sēdekļa un
to sauc par Top Tether, lai nostiprinātu
augšējo siksnu, kas apzīmēta ar Top Tether
marķējumu.
Ar Top Tether var nostiprināt bērnu sēdeklīšus
ar augšējo siksnu, ja tie ar tādu ir aprīkoti.
Frontāla trieciena gadījumā šī sistēma ierobežo bērna sēdeklīša kustību uz priekšu.
Šī sistēma nodrošina drošu, izturīgu un ātru
bērna sēdeklīša uzstādīšanu automašīnā.
ISOFIX bērnu sēdeklīšiem ir divi integrēti
aizvari, kas ievietojas šajos divos priekšējos
stiprinājumos
A.
Atsevišķi bērnu sēdekļi ir aprīkoti ar augšējo
siksnu, ko var nostiprināt uz aizmugurējā
stiprinājuma B.
Lai nostiprinātu bērnu sēdeklīti ar Top Tether:
-
n
oņemiet un novietojiet galvas balstu,
pirms uzstādāt bērnu sēdeklīti šajā vietā
(novietojiet to atpakaļ vietā, kad bērnu
sēdeklītis ir izņemts),
-
n
ovietojiet bērna sēdeklīša siksnu aiz
sēdeklīša atzveltnes augšējās daļas, to
nocentrējot starp abām galvas balsta kāju
atverēm, -
n
ostipriniet augšējās siksnas saiti pie
aizmugurējā stiprinājuma B,
-
n
ospriegojiet augšējo siksnu.
5
Drošība
Page 186 of 774

184
Spacetourer-VP_lv_Chap05_securite_ed01-2016

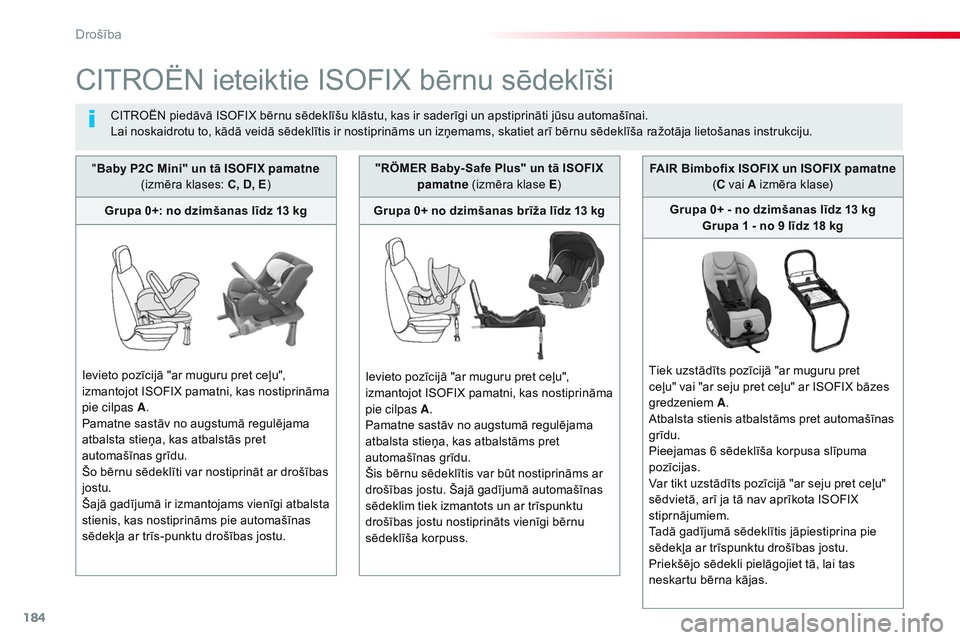

CITROËN ieteiktie ISOFIX bērnu sēdeklīši
CITROËN piedāvā ISOFIX bērnu sēdeklīšu klāstu, kas ir saderīgi un apstiprināti jūsu automašīnai.
Lai noskaidrotu to, kādā veidā sēdeklītis ir nostiprināms un izņemams, skatiet arī bērnu sēdeklīša ražotāja lietošanas instrukciju.
" Baby P2C Mini" un tā ISOFIX pamatne
(izmēra klases: C, D, E )
Grupa 0+: no dzimšanas līdz 13 kg
Ievieto pozīcijā "ar muguru pret ceļu",
izmantojot ISOFIX pamatni, kas nostiprināma
pie cilpas A .
Pamatne sastāv no augstumā regulējama
atbalsta stieņa, kas atbalstās pret
automašīnas grīdu.
Šo bērnu sēdeklīti var nostiprināt ar drošības
jostu.
Šajā gadījumā ir izmantojams vienīgi atbalsta
stienis, kas nostiprināms pie automašīnas
sēdekļa ar trīs-punktu drošības jostu. FAIR Bimbofix ISOFIX un ISOFIX pamatne
(C vai A izmēra klase)
Grupa 0+ - no dzimšanas līdz 13 kg Grupa 1 - no 9 līdz 18 kg
Tiek uzstādīts pozīcijā "ar muguru pret
ceļu" vai "ar seju pret ceļu" ar ISOFIX bāzes
gredzeniem A.
Atbalsta stienis atbalstāms pret automašīnas
grīdu.
Pieejamas 6 sēdeklīša korpusa slīpuma
pozīcijas.
Var tikt uzstādīts pozīcijā "ar seju pret ceļu"
sēdvietā, arī ja tā nav aprīkota ISOFIX
stiprnājumiem.
Tadā gadījumā sēdeklītis jāpiestiprina pie
sēdekļa ar trīspunktu drošības jostu.
Priekšējo sēdekli pielāgojiet tā, lai tas
neskartu bērna kājas.
"RÖMER Baby- Safe Plus" un tā ISOFIX
pamatne (izmēra klase E )
Grupa 0+ no dzimšanas brīža līdz 13 kg
Ievieto pozīcijā "ar muguru pret ceļu",
izmantojot ISOFIX pamatni, kas nostiprināma
pie cilpas A .
Pamatne sastāv no augstumā regulējama
atbalsta stieņa, kas atbalstāms pret
automašīnas grīdu.
Šis bērnu sēdeklītis var būt nostiprināms ar
drošības jostu. Šajā gadījumā automašīnas
sēdeklim tiek izmantots un ar trīspunktu
drošības jostu nostiprināts vienīgi bērnu
sēdeklīša korpuss.
Drošība
Page 187 of 774

185
Spacetourer-VP_lv_Chap05_securite_ed01-2016

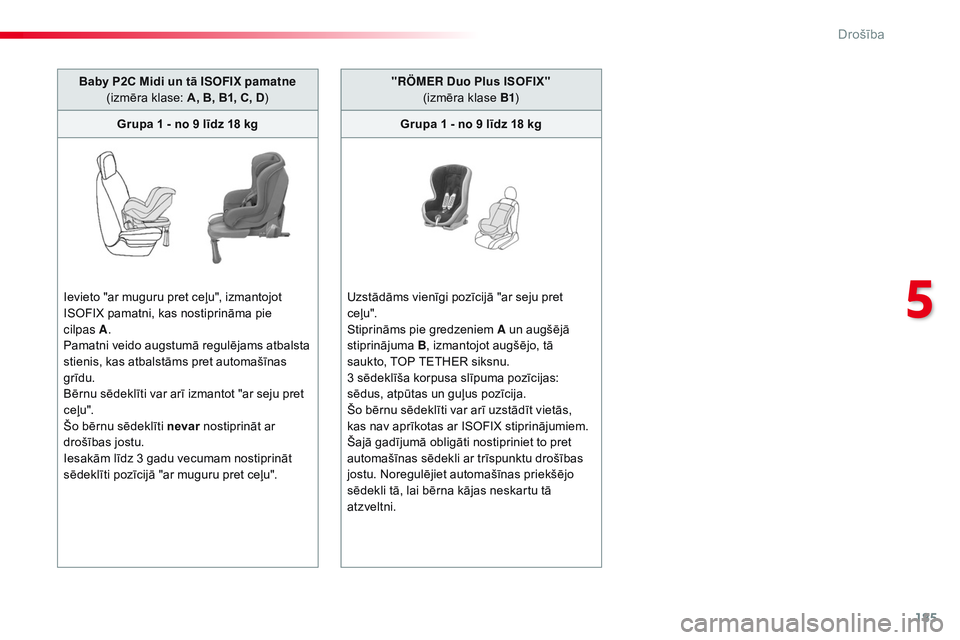

Baby P2C Midi un tā ISOFIX pamatne
(izmēra klase: A, B, B1, C, D )
Grupa 1 - no 9 līdz 18 kg
Ievieto "ar muguru pret ceļu", izmantojot
ISOFIX pamatni, kas nostiprināma pie
cilpas
A.
Pamatni veido augstumā regulējams atbalsta
stienis, kas atbalstāms pret automašīnas
grīdu.
Bērnu sēdeklīti var arī izmantot "ar seju pret
c e ļu".
Šo bērnu sēdeklīti nevar nostiprināt ar
drošības jostu.
Iesakām līdz 3 gadu vecumam nostiprināt
sēdeklīti pozīcijā "ar muguru pret ceļu". "
RÖMER Duo Plus ISOFIX "
(izmēra klase B1 )
Grupa 1 - no 9 līdz 18 kg
Uzstādāms vienīgi pozīcijā "ar seju pret
c e ļu".
Stiprināms pie gredzeniem A un augšējā
stiprinājuma B, izmantojot augšējo, tā
saukto, TOP TETHER siksnu.
3 sēdeklīša korpusa slīpuma pozīcijas:
sēdus, atpūtas un guļus pozīcija.
Šo bērnu sēdeklīti var arī uzstādīt vietās,
kas nav aprīkotas ar ISOFIX stiprinājumiem.
Šajā gadījumā obligāti nostipriniet to pret
automašīnas sēdekli ar trīspunktu drošības
jostu. Noregulējiet automašīnas priekšējo
sēdekli tā, lai bērna kājas neskartu tā
atzveltni.
5
Drošība
Page 188 of 774

186
Spacetourer-VP_lv_Chap05_securite_ed01-2016

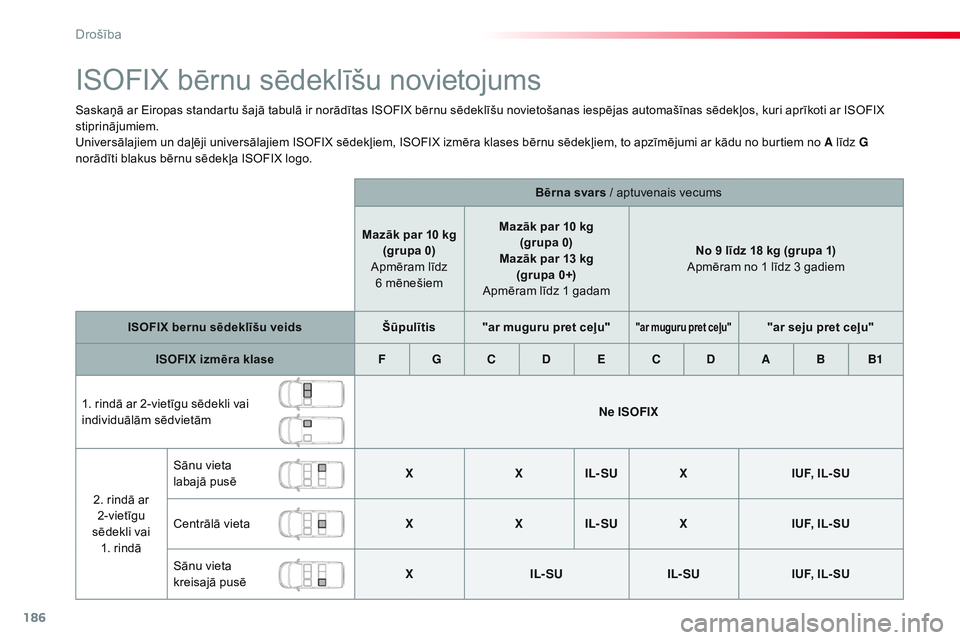

ISOFIX bērnu sēdeklīšu novietojums
Saskaņā ar Eiropas standartu šajā tabulā ir norādītas ISOFIX bērnu sēdeklīšu novietošanas iespējas automašīnas sēdekļos, kuri aprīkoti ar ISOFIX
stiprinājumiem.
Universālajiem un daļēji universālajiem ISOFIX sēdekļiem, ISOFIX izmēra klases bērnu sēdekļiem, to apzīmējumi ar kādu no burtiem no A līdz G
norādīti blakus bērnu sēdekļa ISOFIX logo.Bērna svars / aptuvenais vecums
Mazāk par 10 kg (grupa 0)
Apmēram līdz 6 mēnešiem Mazāk par 10 kg
(grupa 0)
Mazāk par 13 kg (grupa 0+)
Apmēram līdz 1 gadam No 9 līdz 18 kg (grupa 1)
Apmēram no 1 līdz 3 gadiem
ISOFIX bernu sēdeklīšu veids Šūpulītis"ar muguru pret ceļu"
"ar muguru pret ceļu""ar seju pret ceļu"
ISOFIX izmēra klase F G C D E C D A B B1
1. rindā ar 2-vietīgu sēdekli vai
individuālām sēdvietām Ne ISOFIX
2. rindā ar 2-vietīgu
sēdekli vai 1. rindā Sānu vieta
labajā pusē
X
XIL- SU X IUF, IL- SU
Centrālā vieta XXIL- SU X IUF, IL- SU
Sānu vieta
kreisajā pusē X
IL- SU IL- SUIUF, IL- SU
Drošība
Page 189 of 774

187
Spacetourer-VP_lv_Chap05_securite_ed01-2016

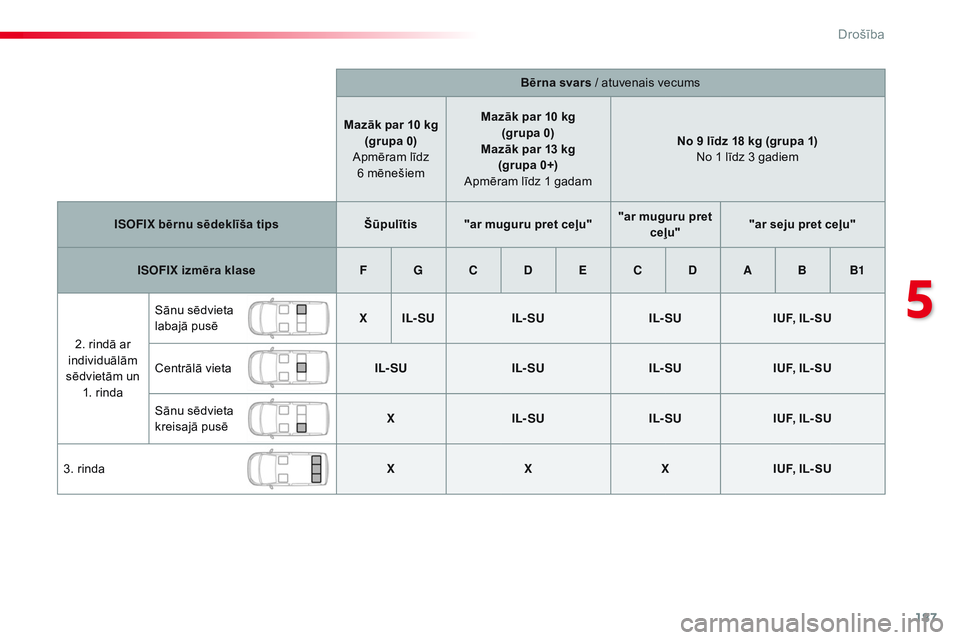

Bērna svars / atuvenais vecums
Mazāk par 10 kg (grupa 0)
Apmēram līdz 6 mēnešiem Mazāk par 10 kg
(grupa 0)
Mazāk par 13 kg (grupa 0+)
Apmēram līdz 1 gadam No 9 līdz 18 kg (grupa 1)
No 1 līdz 3 gadiem
ISOFIX bērnu sēdeklīša tips Šūpulītis"ar muguru pret ceļu" "ar muguru pret
ceļu" "ar seju pret ceļu"
ISOFIX izmēra klase F G C D E C D A B B1
2. rindā ar
individuālām
sēdvietām un 1. rinda Sānu sēdvieta
labajā pusē
X
IL- SU IL- SU IL- SUIUF, IL- SU
Centrālā vieta IL- SUIL- SUIL- SUIUF, IL- SU
Sānu sēdvieta
kreisajā pusē X
IL- SU IL- SUIUF, IL- SU
3. rinda XXXIUF, IL- SU
5
Drošība
Page 190 of 774

188
Spacetourer-VP_lv_Chap05_securite_ed01-2016

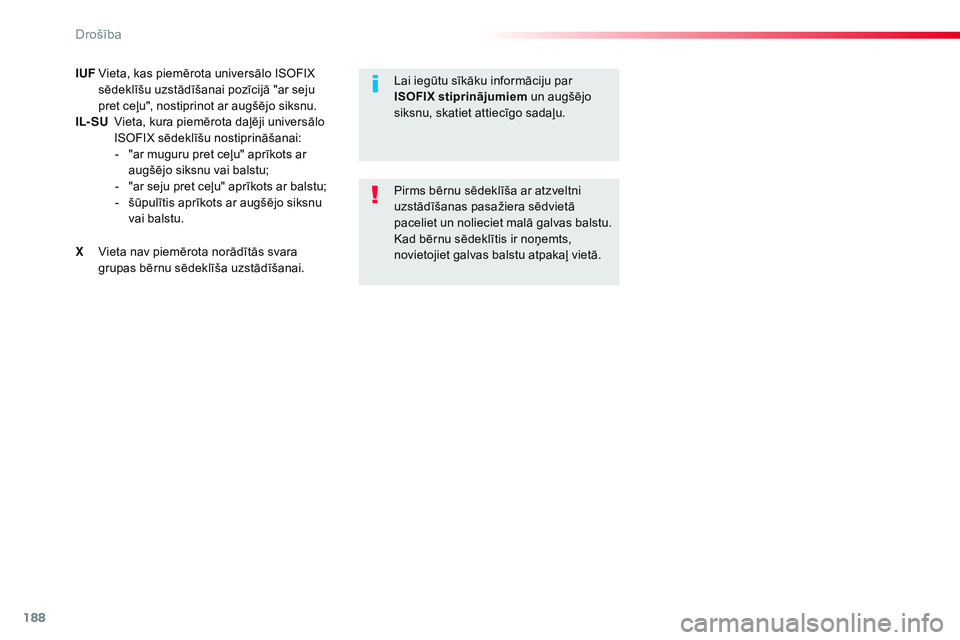

IUF Vieta, kas piemērota universālo ISOFIX sēdeklīšu uzstādīšanai pozīcijā "ar seju
pret ceļu", nostiprinot ar augšējo siksnu.
IL- SU
V
ieta, kura piemērota daļēji universālo
ISOFIX sēdeklīšu nostiprināšanai: -
"
ar muguru pret ceļu" aprīkots ar
augšējo siksnu vai balstu;
-
"
ar seju pret ceļu" aprīkots ar balstu;
-
š
ūpulītis aprīkots ar augšējo siksnu
vai balstu.
X
V
ieta nav piemērota norādītās svara
grupas bērnu sēdeklīša uzstādīšanai. Pirms bērnu sēdeklīša ar atzveltni
uzstādīšanas pasažiera sēdvietā
paceliet un nolieciet malā galvas balstu.
Kad bērnu sēdeklītis ir noņemts,
novietojiet galvas balstu atpakaļ vietā. Lai iegūtu sīkāku informāciju par
ISOFIX stiprinājumiem
un augšējo
siksnu, skatiet attiecīgo sadaļu.
