9

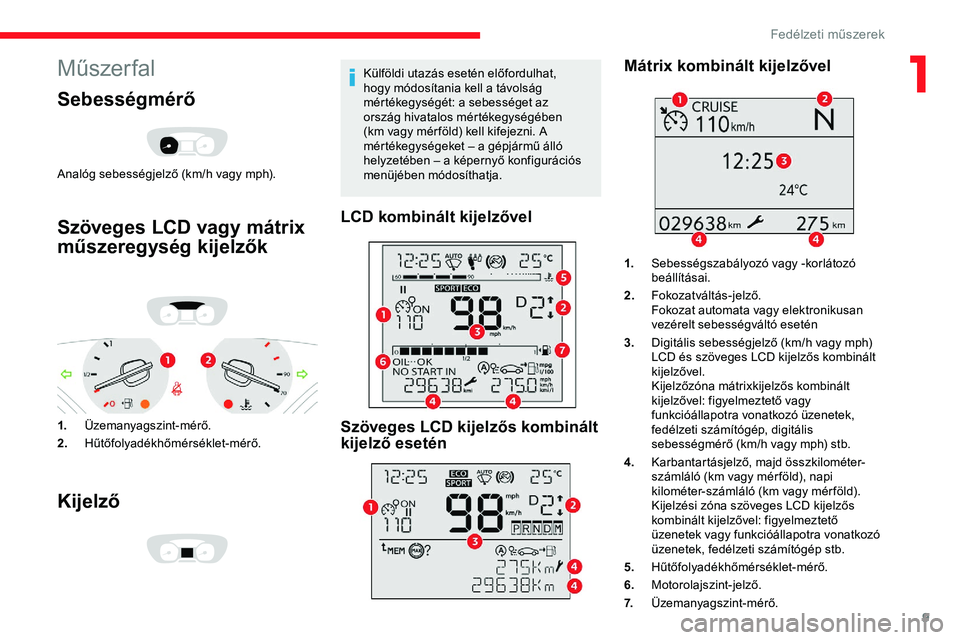

Műszer fal
Sebességmérő
Analóg sebességjelző (km/h vagy mph).
Szöveges LCD vagy mátrix
műszeregység kijelzők
1.Üzemanyagszint-mérő.
2. Hűtőfolyadékhőmérséklet-mérő.
Kijelző
Külföldi utazás esetén előfordulhat,
hogy módosítania kell a távolság
mértékegységét: a sebességet az
ország hivatalos mértékegységében
(km vagy mér föld) kell kifejezni. A
mértékegységeket – a gépjármű álló
helyzetében – a képernyő konfigurációs
menüjében módosíthatja.
LCD kombinált kijelzővel
Szöveges LCD kijelzős kombinált
kijelző esetén Mátrix kombinált kijelzővel
1.
Sebességszabályozó vagy -korlátozó
beállításai.
2. Fokozatváltás-jelző.
Fokozat automata vagy elektronikusan
vezérelt sebességváltó esetén
3. Digitális sebességjelző (km/h vagy mph)
LCD és szöveges LCD kijelzős kombinált
kijelzővel.
Kijelzőzóna mátrixkijelzős kombinált
kijelzővel: figyelmeztető vagy
funkcióállapotra vonatkozó üzenetek,
fedélzeti számítógép, digitális
sebességmérő (km/h vagy mph) stb.
4. Karbantartásjelző, majd összkilométer-
számláló (km vagy mér föld), napi
kilométer-számláló (km vagy mér föld).
Kijelzési zóna szöveges LCD kijelzős
kombinált kijelzővel: figyelmeztető
üzenetek vagy funkcióállapotra vonatkozó
üzenetek, fedélzeti számítógép stb.
5. Hűtőfolyadékhőmérséklet-mérő.
6. Motorolajszint-jelző.
7. Üzemanyagszint-mérő.
1
Fedélzeti műszerek
Page 12 of 324
10

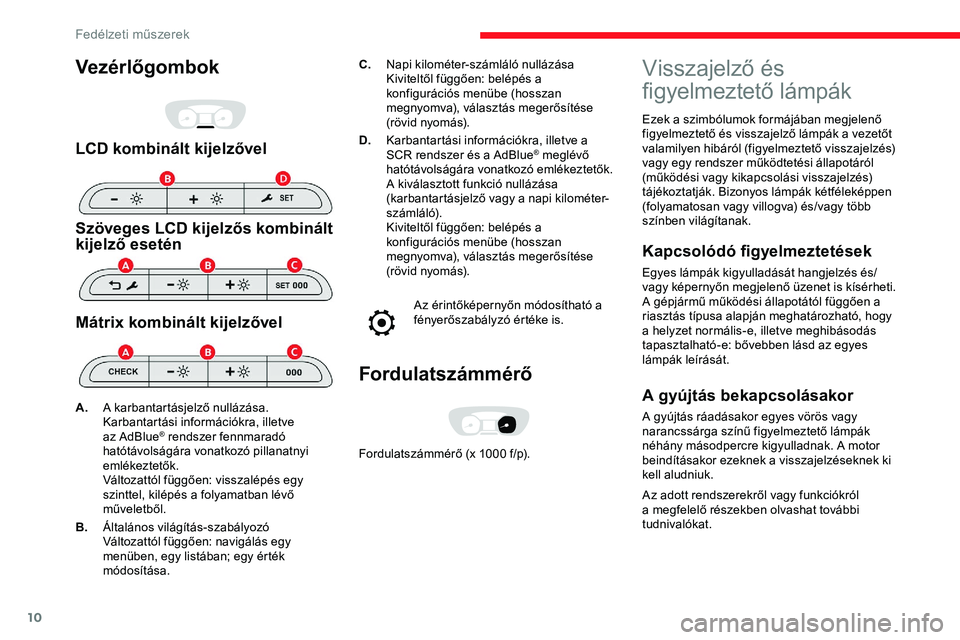

Vezérlőgombok
LCD kombinált kijelzővel
Szöveges LCD kijelzős kombinált
kijelző esetén
Mátrix kombinált kijelzővel
C.Napi kilométer-számláló nullázása
Kiviteltől függően: belépés a
konfigurációs menübe (hosszan
megnyomva), választás megerősítése
(rövid nyomás).
D. Karbantartási információkra, illetve a
SCR rendszer és a AdBlue
® meglévő
hatótávolságára vonatkozó emlékeztetők.
A kiválasztott funkció nullázása
(karbantartásjelző vagy a napi kilométer-
számláló).
Kiviteltől függően: belépés a
konfigurációs menübe (hosszan
megnyomva), választás megerősítése
(rövid nyomás).
Az érintőképernyőn módosítható a
fényerőszabályzó értéke is.
Fordulatszámmérő
Fordulatszámmérő (x 1000 f/p).
A.
A karbantartásjelző nullázása.
Karbantartási információkra, illetve
az AdBlue
® rendszer fennmaradó
hatótávolságára vonatkozó pillanatnyi
emlékeztetők.
Változattól függően: visszalépés egy
szinttel, kilépés a folyamatban lévő
műveletből.
B. Általános világítás-szabályozó
Változattól függően: navigálás egy
menüben, egy listában; egy érték
módosítása.
Visszajelző és
figyelmeztető lámpák
Ezek a szimbólumok formájában megjelenő
figyelmeztető és visszajelző lámpák a vezetőt
valamilyen hibáról (figyelmeztető visszajelzés)
vagy egy rendszer működtetési állapotáról
(működési vagy kikapcsolási visszajelzés)
tájékoztatják. Bizonyos lámpák kétféleképpen
(folyamatosan vagy villogva) és/vagy több
színben világítanak.
Kapcsolódó figyelmeztetések
Egyes lámpák kigyulladását hangjelzés és/
vagy képernyőn megjelenő üzenet is kísérheti.
A gépjármű működési állapotától függően a
riasztás típusa alapján meghatározható, hogy
a helyzet normális-e, illetve meghibásodás
tapasztalható-e: bővebben lásd az egyes
lámpák leírását.
A gyújtás bekapcsolásakor
A gyújtás ráadásakor egyes vörös vagy
narancssárga színű figyelmeztető lámpák
néhány másodpercre kigyulladnak. A motor
beindításakor ezeknek a visszajelzéseknek ki
kell aludniuk.
Az adott rendszerekről vagy funkciókról
a megfelelő részekben olvashat további
tudnivalókat.
Fedélzeti műszerek
Page 13 of 324
11
Folyamatosan világító
hibajelző lámpa
Járó motornál vagy vezetés közben a piros
vagy narancssárga figyelmeztető lámpák
világítása további kivizsgálást igénylő hibát
jeleznek, melyek a hozzájuk tartozó üzenet
és a dokumentációban szereplő információk
alapján elháríthatók.
Amikor a visszajelző lámpák
továbbra is világítanak
Az (1) (2) és (3) referenciák a figyelmeztető
lámpák jelzéseinek leírásában jelölik, hogy
szakszer viz beavatkozása is szükséges-e az
azonnal elvégzendő intézkedéseken felül. (1 )
: Amint biztonságosan megteheti,
azonnal álljon meg a gépjárművel , és vegye
le a gyújtást.
(2) Keresse fel a CITROËN hálózatát vagy egy
szakszervizt.
(3) : Keressen fel egy CITROËN kereskedést
vagy szakszervizt.
L E Á L L Í TÁ S Folyamatos, egy
másik figyelmeztető
visszajelzéshez
kapcsolódik, üzenet és
hangjelzés kíséri. Súlyos meghibásodást jelöl
a motorban, fékrendszerben,
kormányszer vóban, automata
sebességváltóban, illetve komoly
elektronikai hibát jelöl. Végezze el az (1) -es majd a (2) -es lépést.
Motorolajnyomás Folyamatos. A motor kenési rendszere
meghibásodott. Végezze el az (1) -es majd a (2) -es lépést.
Fékrendszer Folyamatos. A fékkörben a fékfolyadék szintje
jelentős mértékben csökkent. Végezze el a feltöltést (1) a gyártó ajánlásainak
megfelelő fékfolyadékkal. Ha a probléma továbbra is
fennáll, végezze el a (2) -es lépést.
Figyelmeztető lámpák listája
Figyelmeztetés/
visszajelző
Állapot
Ok Teendő/megjegyzések
Piros figyelmeztető lámpák
1
Fedélzeti műszerek
Page 14 of 324
12

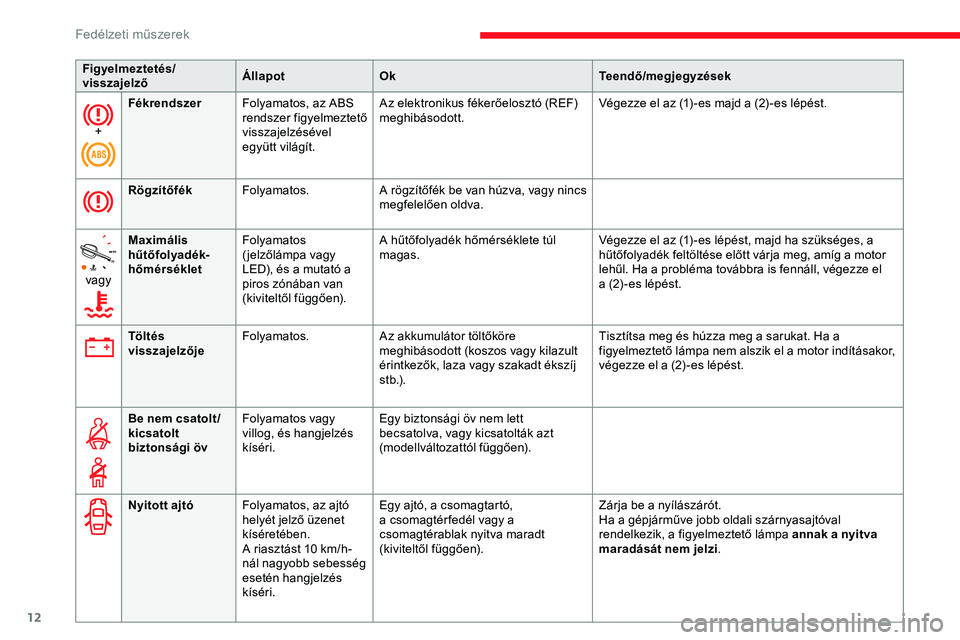

+Fékrendszer
Folyamatos, az ABS
rendszer figyelmeztető
visszajelzésével
együtt világít. Az elektronikus fékerőelosztó (REF)
meghibásodott.
Végezze el az (1) -es majd a (2) -es lépést.
Rögzítőfék Folyamatos. A rögzítőfék be van húzva, vagy nincs
megfelelően oldva.
vagy Maximális
hűtőfolyadék-
hőmérséklet
Folyamatos
(jelzőlámpa vagy
LED), és a mutató a
piros zónában van
(kiviteltől függően). A hűtőfolyadék hőmérséklete túl
magas.
Végezze el az (1) -es lépést, majd ha szükséges, a
hűtőfolyadék feltöltése előtt várja meg, amíg a motor
lehűl. Ha a probléma továbbra is fennáll, végezze el
a
(2) -es lépést.
Figyelmeztetés/
visszajelző
Állapot
Ok Teendő/megjegyzések
Töltés
visszajelzője Folyamatos.
Az akkumulátor töltőköre
meghibásodott (koszos vagy kilazult
érintkezők, laza vagy szakadt ékszíj
s t b.) . Tisztítsa meg és húzza meg a sarukat. Ha a
figyelmeztető lámpa nem alszik el a motor indításakor,
végezze el a (2) -es lépést.
Be nem csatolt /
kicsatolt
biztonsági öv Folyamatos vagy
villog, és hangjelzés
kíséri. Egy biztonsági öv nem lett
becsatolva, vagy kicsatolták azt
(modellváltozattól függően).
Nyitott ajtó Folyamatos, az ajtó
helyét jelző üzenet
kíséretében.
A riasztást 10
km/h-
nál nagyobb sebesség
esetén hangjelzés
kíséri. Egy ajtó, a csomagtartó,
a csomagtér fedél vagy a
csomagtérablak nyitva maradt
(kiviteltől függően).
Zárja be a nyílászárót.
Ha a gépjárműve jobb oldali szárnyasajtóval
rendelkezik, a figyelmeztető lámpa annak a nyitva
maradását nem jelzi
.
Fedélzeti műszerek
Page 15 of 324
13
Figyelmeztetés/
visszajelzőÁllapot
Ok Teendő/megjegyzések
Szerviz Ideiglenesen
bekapcsolva, a
kijelzőn megjelenő
üzenet kíséretében. Egy vagy több olyan kisebb
rendellenesség merült fel, amelynek
nincs külön visszajelzése.
A kombinált kijelzőn megjelenő üzenet segítségével
azonosítsa a hiba okát.
Egyes rendellenességeket maga is javíthat, például
egy nyitott ajtót vagy a részecskeszűrő kezdődő
eltömődését.
Egyéb rendellenesség – például az abroncsnyomás-
ellenőrző rendszer meghibásodása – esetén végezze
el a (3) -as lépést.
folyamatos, üzenet
kíséretében. Egy vagy több olyan nagyobb
rendellenesség, amelynek nincs
külön visszajelzése. A kombinált kijelzőn megjelenő üzenet segítségével
azonosítsa a rendellenesség okát, majd végezze el
a
(3) -as lépést.
+ A szervizlámpa
folyamatosan világít,
és a karbantartást
jelző kulcs is villog,
majd folyamatosan
világít.Túllépte a karbantartás esedékes
időpontját.
Haladéktalanul végeztesse el a gépjármű időszakos
karbantartását.
Csak BlueHDi dízelmotorok esetén.

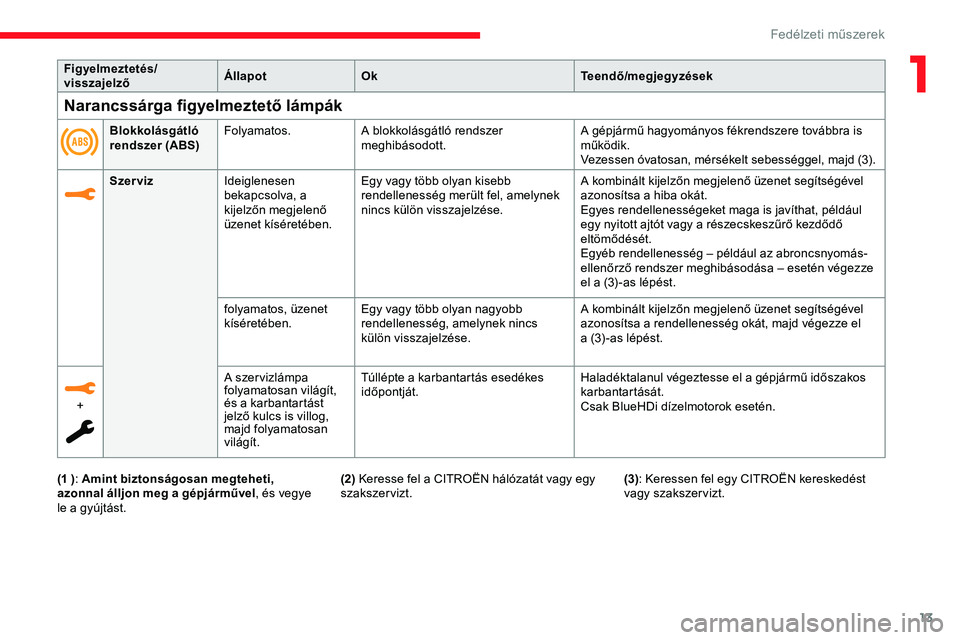

Narancssárga figyelmeztető lámpák
Blokkolásgátló
rendszer (ABS)Folyamatos.
A blokkolásgátló rendszer
meghibásodott. A gépjármű hagyományos fékrendszere továbbra is
működik.
Vezessen óvatosan, mérsékelt sebességgel, majd (3).
(1 ) : Amint biztonságosan megteheti,
azonnal álljon meg a gépjárművel , és vegye
le a gyújtást. (2)
Keresse fel a CITROËN hálózatát vagy egy
szakszervizt. (3)
: Keressen fel egy CITROËN kereskedést
vagy szakszervizt.
1
Fedélzeti műszerek
Page 16 of 324
14

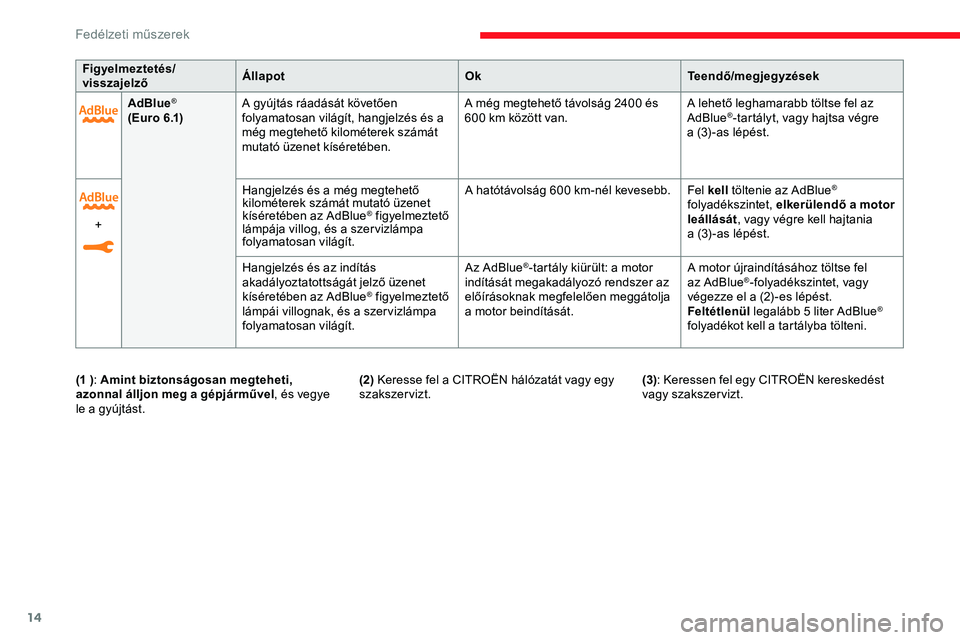

AdBlue®
( E u r o 6 .1) A gyújtás ráadását követően
folyamatosan világít, hangjelzés és a
még megtehető kilométerek számát
mutató üzenet kíséretében. A még megtehető távolság 2400 és
600 km között van.
A lehető leghamarabb töltse fel az
AdBlue®-tartályt, vagy hajtsa végre
a (3) -as lépést.
(1 ) : Amint biztonságosan megteheti,
azonnal álljon meg a gépjárművel , és vegye
le a gyújtást. (2)
Keresse fel a CITROËN hálózatát vagy egy
szakszervizt. (3)
: Keressen fel egy CITROËN kereskedést
vagy szakszervizt.
Figyelmeztetés/
visszajelző
Állapot
OkTeendő/megjegyzések
+ Hangjelzés és a még megtehető
kilométerek számát mutató üzenet
kíséretében az AdBlue
® figyelmeztető
lámpája villog, és a szer vizlámpa
folyamatosan világít. A hatótávolság 600
km-nél kevesebb.
Fel kell töltenie az AdBlue
®
folyadékszintet, elkerülendő a motor
leállását , vagy végre kell hajtania
a
(3) -as lépést.
Hangjelzés és az indítás
akadályoztatottságát jelző üzenet
kíséretében az AdBlue
® figyelmeztető
lámpái villognak, és a szer vizlámpa
folyamatosan világít. Az AdBlue
®-tartály kiürült: a motor
indítását megakadályozó rendszer az
előírásoknak megfelelően meggátolja
a motor beindítását. A motor újraindításához töltse fel
az AdBlue®-folyadékszintet, vagy
végezze el a (2) -es lépést.
Feltétlenül legalább 5 liter AdBlue
®
folyadékot kell a tartályba tölteni.
Fedélzeti műszerek
Page 17 of 324
15

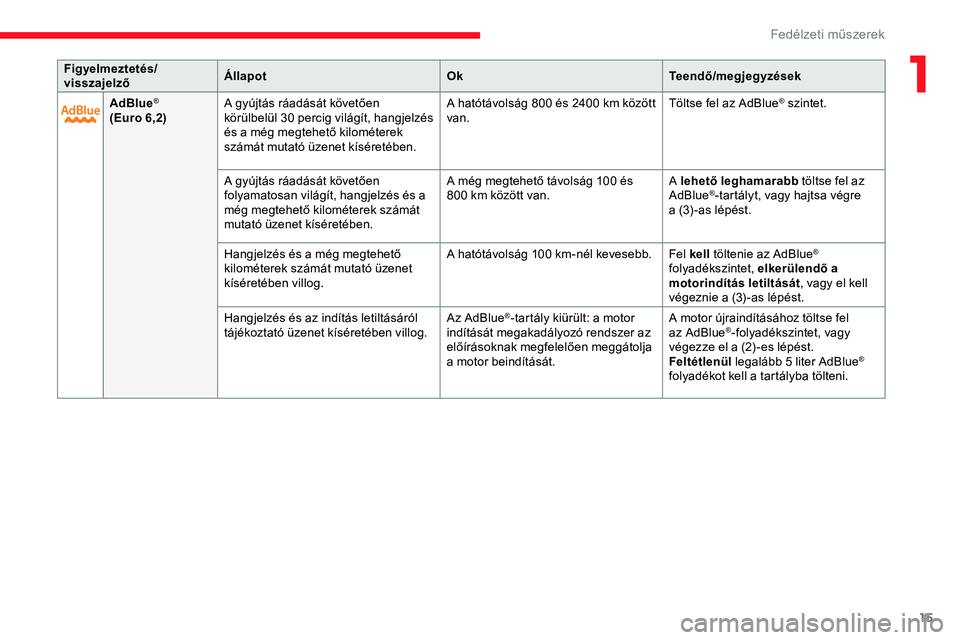

AdBlue®
(Euro 6,2) A gyújtás ráadását követően
körülbelül 30 percig világít, hangjelzés
és a még megtehető kilométerek
számát mutató üzenet kíséretében. A hatótávolság 800 és 2400 km között
van.
Töltse fel az AdBlue
® szintet.
A gyújtás ráadását követően
folyamatosan világít, hangjelzés és a
még megtehető kilométerek számát
mutató üzenet kíséretében. A még megtehető távolság 100 és
800
km között van. A lehető leghamarabb
töltse fel az
AdBlue
®-tartályt, vagy hajtsa végre
a
(3) -as lépést.
Hangjelzés és a még megtehető
kilométerek számát mutató üzenet
kíséretében villog. A hatótávolság 100
km-nél kevesebb. Fel kell töltenie az AdBlue
®
folyadékszintet, elkerülendő a
motorindítás letiltását , vagy el kell
végeznie a (3) -as lépést.
Hangjelzés és az indítás letiltásáról
tájékoztató üzenet kíséretében villog. Az AdBlue
®-tartály kiürült: a motor
indítását megakadályozó rendszer az
előírásoknak megfelelően meggátolja
a motor beindítását. A motor újraindításához töltse fel
az AdBlue®-folyadékszintet, vagy
végezze el a (2) -es lépést.
Feltétlenül legalább 5 liter AdBlue
®
folyadékot kell a tartályba tölteni.
Figyelmeztetés/
visszajelző
Állapot
OkTeendő/megjegyzések
1
Fedélzeti műszerek
Page 18 of 324
16

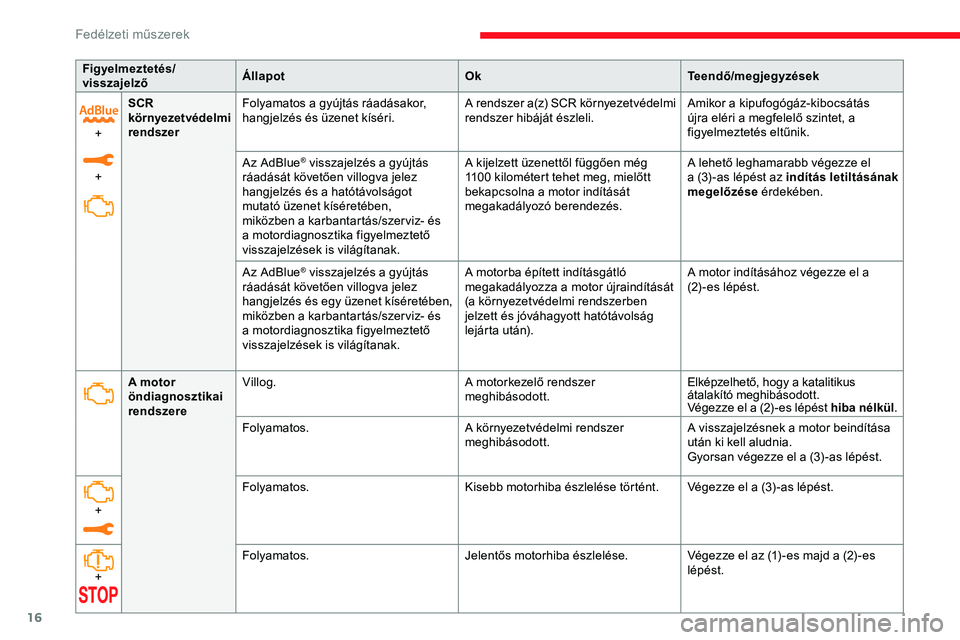

Figyelmeztetés/
visszajelzőÁllapot
OkTeendő/megjegyzések
+
+ SCR
környezetvédelmi
rendszer
Folyamatos a gyújtás ráadásakor,
hangjelzés és üzenet kíséri.
A rendszer a(z) SCR környezetvédelmi
rendszer hibáját észleli.Amikor a kipufogógáz-kibocsátás
újra eléri a megfelelő szintet, a
figyelmeztetés eltűnik.
Az AdBlue
® visszajelzés a gyújtás
ráadását követően villogva jelez
hangjelzés és a hatótávolságot
mutató üzenet kíséretében,
miközben a karbantartás/szer viz- és
a motordiagnosztika figyelmeztető
visszajelzések is világítanak. A kijelzett üzenettől függően még
1100 kilométert tehet meg, mielőtt
bekapcsolna a motor indítását
megakadályozó berendezés.
A lehető leghamarabb végezze el
a
( 3) -as lépést az indítás letiltásának
megelőzése érdekében.
Az AdBlue
® visszajelzés a gyújtás
ráadását követően villogva jelez
hangjelzés és egy üzenet kíséretében,
miközben a karbantartás/szer viz- és
a motordiagnosztika figyelmeztető
visszajelzések is világítanak. A motorba épített indításgátló
megakadályozza a motor újraindítását
(a környezetvédelmi rendszerben
jelzett és jóváhagyott hatótávolság
lejárta után).
A motor indításához végezze el a
(2) -es lépést.
A motor
öndiagnosztikai
rendszere Villog.
A motorkezelő rendszer
meghibásodott.Elképzelhető, hogy a katalitikus
átalakító meghibásodott.
Végezze el a (2) -es lépést hiba nélkül
.
Folyamatos. A környezetvédelmi rendszer
meghibásodott.A visszajelzésnek a motor beindítása
után ki kell aludnia.
Gyorsan végezze el a (3) -as lépést.
+ Folyamatos.
Kisebb motorhiba észlelése történt. Végezze el a (3) -as lépést.
+ Folyamatos.
Jelentős motorhiba észlelése. Végezze el az (1) -es majd a (2) -es
lépést.
Fedélzeti műszerek
Page 19 of 324
17

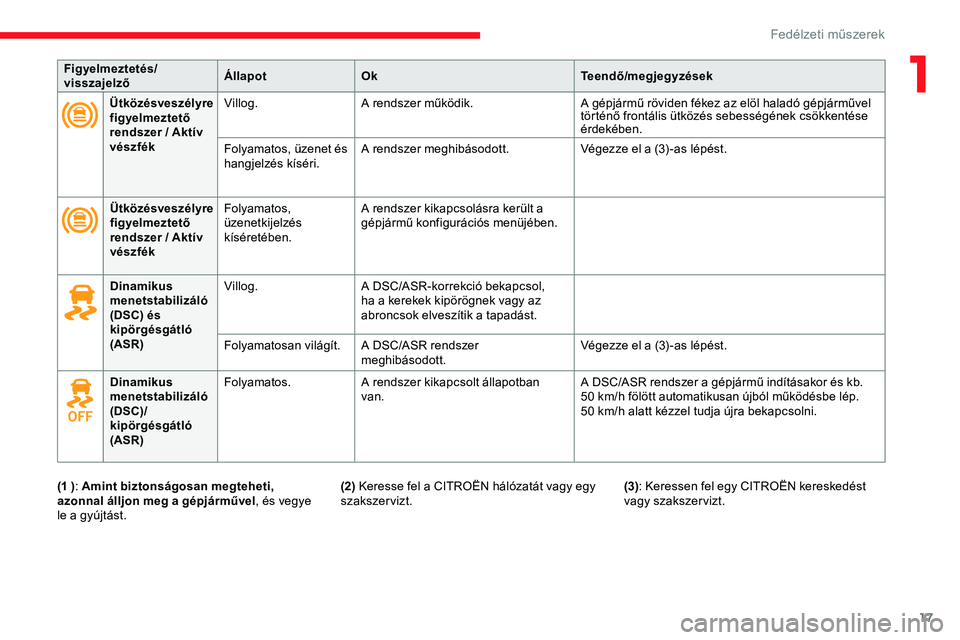

Figyelmeztetés/
visszajelzőÁllapot
Ok Teendő/megjegyzések
Ütközésveszélyre
figyelmeztető
rendszer / Aktív
vészfék Villog.
A rendszer működik. A gépjármű röviden fékez az elöl haladó gépjárművel
történő frontális ütközés sebességének csökkentése
érdekében.
Folyamatos, üzenet és
hangjelzés kíséri. A rendszer meghibásodott.
Végezze el a (3) -as lépést.
Ütközésveszélyre
figyelmeztető
rendszer / Aktív
vészfék Folyamatos,
üzenetkijelzés
kíséretében.
A rendszer kikapcsolásra került a
gépjármű konfigurációs menüjében.
Dinamikus
menetstabilizáló
(DSC) és
kipörgésgátló
(ASR) Villog.
A DSC/ASR-korrekció bekapcsol,
ha a kerekek kipörögnek vagy az
abroncsok elveszítik a tapadást.
Folyamatosan világít. A DSC/ASR rendszer
meghibásodott. Végezze el a (3) -as lépést.
Dinamikus
menetstabilizáló
(DSC)/
kipörgésgátló
(ASR) Folyamatos.
A rendszer kikapcsolt állapotban
van. A DSC/ASR rendszer a gépjármű indításakor és kb.
50 km/h fölött automatikusan újból működésbe lép.
50
km/h alatt kézzel tudja újra bekapcsolni.
(1 ) : Amint biztonságosan megteheti,
azonnal álljon meg a gépjárművel , és vegye
le a gyújtást. (2)
Keresse fel a CITROËN hálózatát vagy egy
szakszervizt. (3)
: Keressen fel egy CITROËN kereskedést
vagy szakszervizt.
1
Fedélzeti műszerek
Page 20 of 324
18

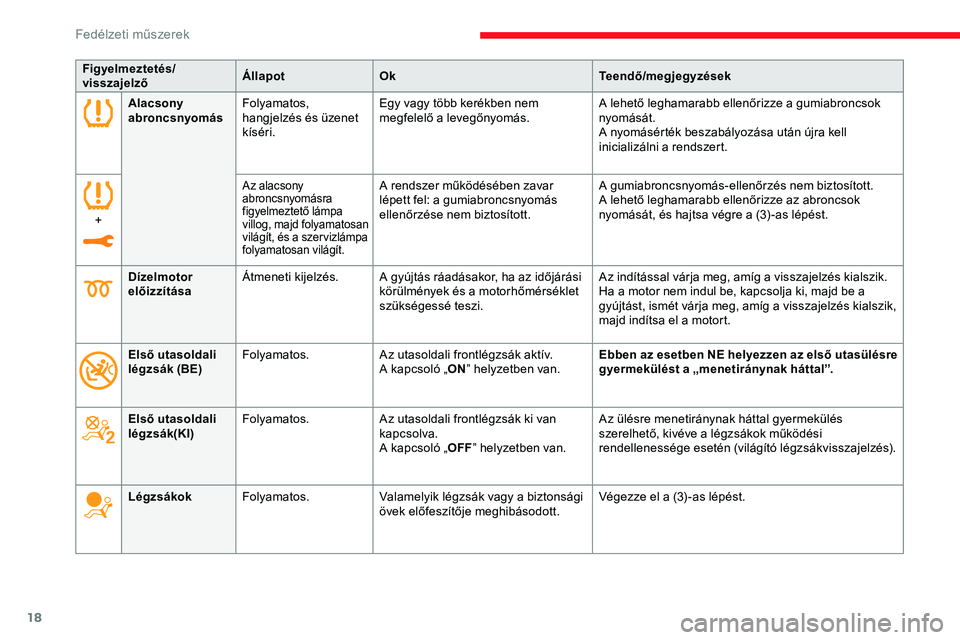

Figyelmeztetés/
visszajelzőÁllapot
Ok Teendő/megjegyzések
Alacsony
abroncsnyomás Folyamatos,
hangjelzés és üzenet
kíséri. Egy vagy több kerékben nem
megfelelő a levegőnyomás.
A lehető leghamarabb ellenőrizze a gumiabroncsok
nyomását.
A nyomásérték beszabályozása után újra kell
inicializálni a rendszert.
+
Az alacsony
abroncsnyomásra
figyelmeztető lámpa
villog, majd folyamatosan
világít, és a szer vizlámpa
folyamatosan világít.A rendszer működésében zavar
lépett fel: a gumiabroncsnyomás
ellenőrzése nem biztosított. A gumiabroncsnyomás-ellenőrzés nem biztosított.
A lehető leghamarabb ellenőrizze az abroncsok
nyomását, és hajtsa végre a (3) -as lépést.
Dízelmotor
előizzítása Átmeneti kijelzés. A gyújtás ráadásakor, ha az időjárási
körülmények és a motorhőmérséklet
szükségessé teszi. Az indítással várja meg, amíg a visszajelzés kialszik.
Ha a motor nem indul be, kapcsolja ki, majd be a
gyújtást, ismét várja meg, amíg a visszajelzés kialszik,
majd indítsa el a motort.
Első utasoldali
légzsák (BE) Folyamatos.
Az utasoldali frontlégzsák aktív.
A kapcsoló „ON” helyzetben van. Ebben az esetben NE helyezzen az első utasülésre
gyermekülést a „menetiránynak háttal”.
Első utasoldali
légzsák(KI) Folyamatos.
Az utasoldali frontlégzsák ki van
kapcsolva.
A kapcsoló „OFF” helyzetben van. Az ülésre menetiránynak háttal gyermekülés
szerelhető, kivéve a légzsákok működési
rendellenessége esetén (világító légzsákvisszajelzés).
Légzsákok Folyamatos. Valamelyik légzsák vagy a biztonsági
övek előfeszítője meghibásodott. Végezze el a (3) -as lépést.
Fedélzeti műszerek
