Page 5 of 324
3
Inhoudsopgave
Stop & Start 162
Bandenspanningscontrolesysteem 164
Rij- en parkeerhulpsystemen - Algemene
adviezen
166
Head-up display 167
Snelheden opslaan 168
Snelheidslimietherkennings- en
snelheidsadviessysteem
169
Snelheidsbegrenzer 171
Snelheidsregelaar - specifieke adviezen 173
Snelheidsregelaar 174
Adaptieve cruise control 176
Active Safety Brake met Collision Risk Alert en
Intelligente noodremassistentie
180
Lane Departure Warning System 183
Systeem voor detecteren van onoplettendheid 183
Dodehoekbewaking 185
Parkeerhulp 186
Top Rear Vision 188
7Praktische informatieCompatibiliteit van brandstoffen 192
Tanken 192
Tankbeveiliging diesel 194
Laadsysteem (elektrisch) 194
De tractiebatterij laden (elektrisch) 200
Eco-stand 204
Sneeuwkettingen 204
Trekhaak 205
Dakdragers / imperiaal 205
Motorkap 206
Onder de motorkap 207
Niveaus controleren 208
Controles 210
AdBlue® (BlueHDi) 213
Vrijloop 215
Onderhoudstips 216
8In geval van pechGevarendriehoek 219
Brandstoftank leeg (diesel) 219
Gereedschapskist 220
Bandenreparatieset 221
Reservewiel 224
Een lamp vervangen 229
Een zekering vervangen 234
Accu van 12 V / Hulpaccu 236
Slepen 239
9Technische gegevensTechnische gegevens motoren en
aanhangergewichten 242
Dieselmotoren 243
Elektromotor 248
Afmetingen 250
Identificatie 252
10Bluetooth®-audiosysteemDe eerste stappen 254
Stuurkolomschakelaars 255
Menu's 256
Radio 256
Digitale radio (DAB, Digital Audio
Broadcasting)
257
Media 258
Telefoon 261
Veelgestelde vragen 264
11CITROËN Connect RadioDe eerste stappen 266
Stuurkolomschakelaars 267
Menu's 268
Applicaties 269
Radio 270
Digitale radio (DAB, Digital Audio
Broadcasting) 271
Media 272
Telefoon 273
Configuratie 276
Veelgestelde vragen 278
12CITROËN Connect NavDe eerste stappen 280
Stuurkolomschakelaars 281
Menu's 282
Gesproken commando's 283
Navigatie 287
Online navigatie 289
Applicaties 292
Radio 295
Digitale radio (DAB, Digital Audio
Broadcasting)
296
Media 296
Telefoon 298
Configuratie 301
Veelgestelde vragen 303
■
Trefwoordenregister
bit.ly/helpPSA
Toegang tot aanvullende video's
Page 10 of 324
8
Eco-rijden
Eco-rijden
Door in de dagelijkse praktijk een aantal
aanwijzingen op te volgen kan de bestuurder het
energieverbruik van zijn auto (brandstof en/of
elektriciteit) en de CO
2-uitstoot optimaliseren.
Het gebruik van de versnellingsbak/
transmissie optimaliseren
Als uw auto is voorzien van een
handgeschakelde versnellingsbak, rijd dan rustig
weg en schakel zo snel mogelijk naar de tweede
versnelling. Schakel bij het accelereren bij
voorkeur snel over naar een hogere versnelling.
Met een automatische transmissie kunt u het
beste de automatische modus gebruiken. Trap
het gaspedaal niet heel diep of plotseling in.
De schakelindicator adviseert u de versnelling
te kiezen die het best geschikt is voor de
rijomstandigheden. Volg het schakeladvies op
het instrumentenpaneel zo snel mogelijk op.
Bij een auto met een automatische transmissie
wordt de schakelindicator alleen in de
handmatige stand weergegeven.
Kies voor een soepele rijstijl
Houd afstand van de auto's voor u, rem bij
voorkeur af op de motor in plaats van het
rempedaal te gebruiken en trap het gaspedaal
geleidelijk in. Op deze manier verlaagt u het
energieverbruik en de CO
2-emissies, en neemt
het algemene geluidsniveau van het verkeer af.
Wanneer het verkeer goed doorstroomt, kunt u
de snelheidsregelaar inschakelen.
Gebruik de elektrische voorzieningen op
de juiste manier
Als bij het instappen blijkt dat de temperatuur
in het interieur hoog is opgelopen, open dan
alle ruiten en de ventilatieroosters voordat u de
airconditioning inschakelt.
Sluit de ruiten bij snelheden hoger dan 50
km/h,
maar laat de ventilatieroosters geopend.
Maak gebruik van alle voorzieningen die kunnen
bijdragen aan een verlaging van de temperatuur
in het interieur (zoals het zonnescherm van het
schuif-/kanteldak en de zonneschermen van de
zijruiten).
Schakel de airconditioning uit zodra de gewenste
temperatuur is bereikt (behalve bij auto's met
een automatische airconditioning).
Schakel de achterruitverwarming en de
ontwaseming uit zodra deze niet meer nodig zijn,
als deze niet automatisch worden geregeld.
Schakel de stoelverwarming zo snel mogelijk uit.
Schakel de koplampen en/of mistlampen uit als
het zicht voldoende is.
Laat de motor vooral 's winters (behalve onder
zeer winterse omstandigheden: bij temperaturen
lager dan -23 °C) na het starten niet stationair
draaien. De auto warmt onder het rijden veel
sneller op.
Sluit als passagier zo weinig mogelijk
multimedia-apparaten (voor bijvoorbeeld films,
muziek of spelletjes) aan om het energieverbruik
te beperken.
Koppel alle draagbare apparatuur los als u de
auto verlaat.
Beperk de oorzaken van een hoger
brandstofverbruik
Verdeel het gewicht gelijkmatig over de
auto: plaats de zwaarste voorwerpen in
de bagageruimte zo dicht mogelijk bij de
achterbank.
Beperk de belading en de luchtweerstand
van uw auto (onder meer door dakdragers,
imperiaal, fietsendrager en aanhanger). Gebruik
bij voorkeur een dakkoffer voor het vervoer van
bagage op het dak.
Verwijder de dakdragers en het imperiaal na
gebruik.
Vervang de winterbanden na de winter zo snel
mogelijk door zomerbanden.
Houd u aan de onderhoudsvoorschriften
Controleer de bandenspanning regelmatig
(bij koude banden) en houd u daarbij aan de
bandenspanning die staat vermeld op de sticker
op de sponning van het bestuurdersportier.
Controleer de bandenspanning met name:
–
voorafgaand aan een lange rit;
–
bij de wisseling van de seizoenen;
–
als de auto gedurende langere tijd niet is
gebruikt.
V
ergeet daarbij het reservewiel en de wielen
van een aanhanger of caravan (indien van
toepassing) niet.
Laat uw auto regelmatig onderhouden
(motorolie verversen, oliefilter, luchtfilter en
interieurfilter vervangen, enz.). Houd u aan het
onderhoudsschema van de fabrikant.
Bij uitvoeringen met een BlueHDi-dieselmotor:
bij een storing in het SCR-systeem stoot de auto
schadelijke stoffen uit. Ga zo snel mogelijk naar
een CITROËN-dealer of een gekwalificeerde
werkplaats om de hoeveelheid stikstofoxide tot
wettelijke niveaus te verlagen.
Laat het vulpistool bij het tanken niet meer dan
drie keer afslaan; zo voorkomt u dat brandstof uit
de tank stroomt.
U zult bij een nieuwe auto merken dat het
gemiddelde brandstofverbruik zich pas na 3000
km stabiliseert.
Optimaliseren van de actieradius
(elektrische auto)
Het elektriciteitsverbruik van de auto hangt
grotendeels af van de route, de rijsnelheid en
uw rijstijl.
Probeer in het gebied " ECO" op de
vermogensmeter te blijven door gelijkmatig te
rijden en de snelheid niet te veel te variëren.
Anticipeer op de situatie op de weg zodat u op
tijd en geleidelijk kunt remmen; rem zo veel
mogelijk op de motor af om energie terug te
winnen. De vermogensmeter zal dan in het
gebied CHARGE staan.
Page 11 of 324
9
Eco-rijden

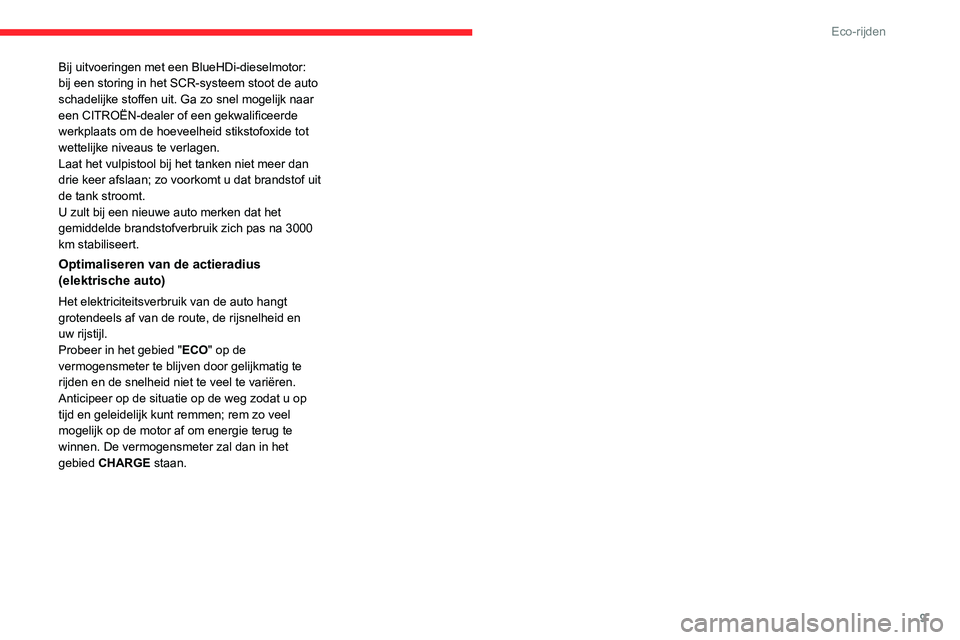

Bij uitvoeringen met een BlueHDi-dieselmotor:
bij een storing in het SCR-systeem stoot de auto
schadelijke stoffen uit. Ga zo snel mogelijk naar
een CITROËN-dealer of een gekwalificeerde
werkplaats om de hoeveelheid stikstofoxide tot
wettelijke niveaus te verlagen.
Laat het vulpistool bij het tanken niet meer dan
drie keer afslaan; zo voorkomt u dat brandstof uit
de tank stroomt.
U zult bij een nieuwe auto merken dat het
gemiddelde brandstofverbruik zich pas na 3000
km stabiliseert.
Optimaliseren van de actieradius
(elektrische auto)
Het elektriciteitsverbruik van de auto hangt
grotendeels af van de route, de rijsnelheid en
uw rijstijl.
Probeer in het gebied "ECO" op de
vermogensmeter te blijven door gelijkmatig te
rijden en de snelheid niet te veel te variëren.
Anticipeer op de situatie op de weg zodat u op
tijd en geleidelijk kunt remmen; rem zo veel
mogelijk op de motor af om energie terug te
winnen. De vermogensmeter zal dan in het
gebied CHARGE staan.
Page 13 of 324
11
Instrumentenpaneel
11.Instellingen snelheidsregelaar of
snelheidsbegrenzer
Weergave van verkeersborden met een
snelheidslimiet
2. Schakelindicator (diesel)
Ingeschakelde versnelling automatische
transmissie (diesel) of positie aandrijfhendel
(elektrisch)
3. Digitale snelheidsmeter (km/h of
mph) met lcd-instrumentenpaneel en
instrumentenpaneel met lcd-tekstdisplay
(Diesel)
Weergavegedeelte bij instrumentenpaneel
met matrixdisplay: waarschuwingsmeldingen
of meldingen over de status van functies,
boordcomputer, digitale snelheidsmeter
(km/h of mph), energiestromen/laadtoestand
(elektrische auto) enz.
4. Onderhoudsindicator en vervolgens
kilometerteller (km of mijl)
Dagteller (km of mijl) (diesel)
Resterende actieradius/rijmodus
geselecteerd (elektrisch)
Display bij instrumentenpaneel met lcd-
tekstdisplay: waarschuwingsmeldingen
of meldingen over de status van functies,
boordcomputer enz. ...
5. Koelvloeistoftemperatuurmeter
6. Motorolieniveaumeter
7. BrandstofniveaumeterToetsen
Met lcd-display
Met lcd-tekstdisplay
Met matrixdisplay
Met matrixdisplay (elektrische auto)
A.Onderhoudsindicator resetten.
Tijdelijke herinnering onderhoudsinformatie.
Herinnering actieradius AdBlue
®-systeem.
Afhankelijk van de uitvoering: terugkeren
naar een bovenliggend niveau of annuleren
van huidige bewerking. B.
Dimfunctie verlichting.
Afhankelijk van de uitvoering: door een menu
of lijst bladeren, of een waarde wijzigen.
C. Dagteller resetten.
Afhankelijk van de uitvoering: openen van
het configuratiemenu (lang indrukken),
bevestigen van een keuze (kort indrukken).
D. Herinnering onderhoudsinformatie of de
actieradius met het SCR-systeem en
de AdBlue
®.
De geselecteerde functie resetten
(onderhoudsindicator of dagteller).
Afhankelijk van de uitvoering: openen van
het configuratiemenu (lang indrukken),
bevestigen van een keuze (kort indrukken).
Op het touchscreen kunt u ook de
dimfunctie voor de verlichting aanpassen.
Toerenteller
Toerenteller (x 1000 t/min).
Vermogensmeter
(elektrische auto)
Vermogensmeter CHARGE, ECO, POWER of
NEUTRAAL.
Page 16 of 324
14
Instrumentenpaneel
onderhoudssleutel knippert, en brandt
vervolgens permanent.
Het interval voor de onderhoudsbeurt is
overschreden.
Laat de onderhoudsbeurt van uw auto zo snel
mogelijk uitvoeren.
Alleen bij BlueHDi-dieselmotoren.
Antiblokkeersysteem (ABS)Permanent.
Er is een storing in het
antiblokkeersysteem.
De normale remwerking van uw auto blijft
behouden.
Rijd voorzichtig en met lage snelheid en dan (3).
AdBlue® (Euro 6.1)Brandt zodra het contact is ingeschakeld,
in combinatie met een geluidssignaal en
een melding van het aantal kilometers dat u nog
kunt rijden.
De actieradius ligt tussen de 2400 en 600 km.
Vul meteen AdBlue
® bij of zie (3).Het AdBlue®-waarschuwingslampje
knippert en het lampje Service
brandt permanent, in combinatie met een
geluidssignaal en een melding van het aantal
kilometers dat u nog kunt rijden.
De actieradius is minder dan 600
km.
U moetAdBlue
® bijvullen om te voorkomen dat
de motor niet meer gestart kan worden of zie
(3).
Het AdBlue®-waarschuwingslampje
knippert en het lampje Service brandt permanent, in combinatie met een
geluidssignaal en een melding dat het starten is
geblokkeerd.
De AdBlue
®-tank is leeg: de wettelijk verplichte
startblokkering voorkomt dat de motor kan
worden gestart.
Vul AdBlue
® bij of voer (2) uit om de motor
opnieuw te kunnen starten.
U moet het reservoir met minimaal 5 liter
AdBlue
® bijvullen.
AdBlue® (Euro 6.2/6.3)Brandt ongeveer 30 seconden nadat de
motor is gestart, in combinatie met een
melding over het aantal kilometers dat u nog
kunt rijden.
De actieradius ligt tussen de 2400 en 800 km.
Vul AdBlue
® bij.Brandt permanent nadat het contact is
aangezet, in combinatie met een
geluidssignaal en een melding over het aantal
kilometers dat u nog kunt rijden.
De actieradius ligt tussen de 800 en 100
km.
Vul AdBlue
® meteen bij of voer (3) uit.
Knippert, in combinatie met een
geluidssignaal en een melding van het
aantal kilometers dat u nog kunt rijden.
De actieradius is minder dan 100
km.
U moetAdBlue
® bijvullen om te voorkomen dat
het starten wordt geblokkeerd of (3) uitvoeren.
Knippert, in combinatie met een
geluidssignaal en een melding dat het
starten van de motor wordt geblokkeerd.
De AdBlue
®-tank is leeg: de wettelijk verplichte
startblokkering voorkomt dat de motor kan
worden gestart.
Vul AdBlue
® bij om de motor opnieuw te kunnen
starten of voer (2) uit.
De tank moet worden bijgevuld met minimaal 5
liter AdBlue
®.
SCR-emissieregelsysteem (BlueHDi)Brandt permanent wanneer
het contact wordt aangezet,
in combinatie met een geluidssignaal en een
melding.
Er is een storing in het
SCR
-emissieregelsysteem gedetecteerd.
Deze waarschuwing verdwijnt zodra de uitstoot
van uitlaatgassen weer aan de normen voldoet.
Het AdBlue®-
waarschuwingslampje
knippert zodra het contact wordt aangezet, in
combinatie met het permanent branden van het
lampje Service en het lampje Zelfdiagnose
motor, een geluidssignaal en een melding met
betrekking tot de actieradius.
Afhankelijk van de weergegeven melding
kan het mogelijk zijn om nog maximaal 1.100
km te rijden voordat de startblokkering wordt
geactiveerd.
Voer (3) direct uit, om te voorkomen dat de
motor niet kan worden gestart .
Page 17 of 324
15
Instrumentenpaneel

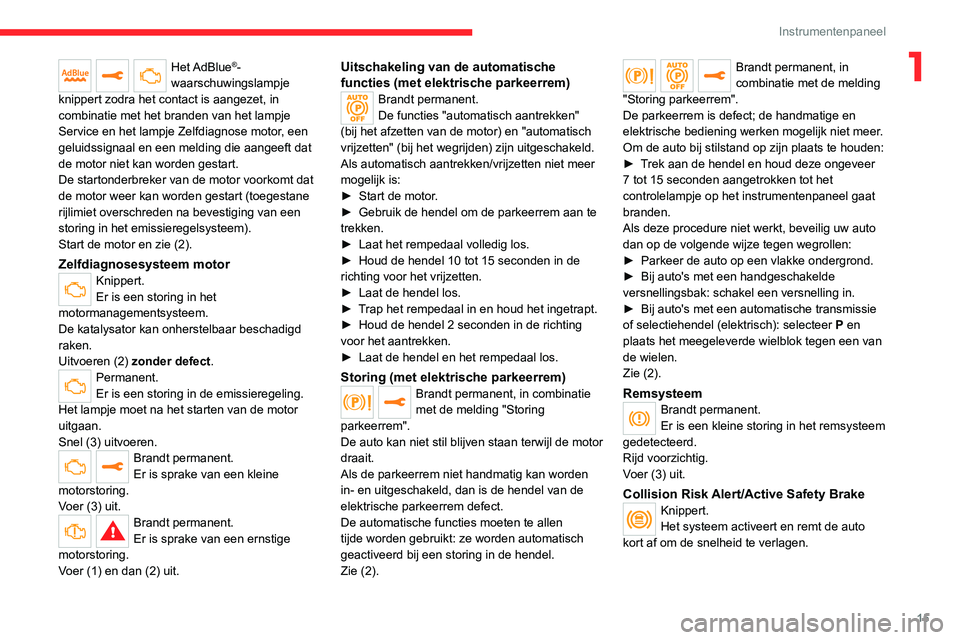

1Het AdBlue®-
waarschuwingslampje
knippert zodra het contact is aangezet, in
combinatie met het branden van het lampje
Service en het lampje Zelfdiagnose motor, een
geluidssignaal en een melding die aangeeft dat
de motor niet kan worden gestart.
De startonderbreker van de motor voorkomt dat
de motor weer kan worden gestart (toegestane
rijlimiet overschreden na bevestiging van een
storing in het emissieregelsysteem).
Start de motor en zie (2).
Zelfdiagnosesysteem motorKnippert.
Er is een storing in het
motormanagementsysteem.
De katalysator kan onherstelbaar beschadigd
raken.
Uitvoeren (2) zonder defect.
Permanent.
Er is een storing in de emissieregeling.
Het lampje moet na het starten van de motor
uitgaan.
Snel (3) uitvoeren.
Brandt permanent.
Er is sprake van een kleine
motorstoring.
Voer (3) uit.
Brandt permanent.
Er is sprake van een ernstige
motorstoring.
Voer (1) en dan (2) uit.
Uitschakeling van de automatische
functies (met elektrische parkeerrem)
Brandt permanent.
De functies "automatisch aantrekken"
(bij het afzetten van de motor) en "automatisch
vrijzetten" (bij het wegrijden) zijn uitgeschakeld.
Als automatisch aantrekken/vrijzetten niet meer
mogelijk is:
►
Start de motor
.
►
Gebruik de hendel om de parkeerrem aan te
trekken.
►
Laat het rempedaal volledig los.
►
Houd de hendel 10 tot 15 seconden in de
richting voor het vrijzetten.
►
Laat de hendel los.
►
T
rap het rempedaal in en houd het ingetrapt.
►
Houd de hendel 2 seconden in de richting
voor het aantrekken.
►
Laat de hendel en het rempedaal los.
Storing (met elektrische parkeerrem)Brandt permanent, in combinatie
met de melding "Storing
parkeerrem".
De auto kan niet stil blijven staan terwijl de motor
draait.
Als de parkeerrem niet handmatig kan worden
in- en uitgeschakeld, dan is de hendel van de
elektrische parkeerrem defect.
De automatische functies moeten te allen
tijde worden gebruikt: ze worden automatisch
geactiveerd bij een storing in de hendel.
Zie (2).
Brandt permanent, in
combinatie met de melding
"Storing parkeerrem".
De parkeerrem is defect; de handmatige en
elektrische bediening werken mogelijk niet meer.
Om de auto bij stilstand op zijn plaats te houden:
►
T
rek aan de hendel en houd deze ongeveer
7 tot 15 seconden aangetrokken tot het
controlelampje op het instrumentenpaneel gaat
branden.
Als deze procedure niet werkt, beveilig uw auto
dan op de volgende wijze tegen wegrollen:
►
Parkeer de auto op een vlakke ondergrond.
►
Bij auto's met een handgeschakelde
versnellingsbak: schakel een versnelling in.
►
Bij auto's met een automatische transmissie
of selectiehendel (elektrisch): selecteer P
en
plaats het meegeleverde wielblok tegen een van
de wielen.
Zie (2).
RemsysteemBrandt permanent.
Er is een kleine storing in het remsysteem
gedetecteerd.
Rijd voorzichtig.
Voer (3) uit.
Collision Risk Alert/Active Safety BrakeKnippert.
Het systeem activeert en remt de auto
kort af om de snelheid te verlagen.
Page 21 of 324
19
Instrumentenpaneel
1Onderhoudssleutel knippertKnippert en brandt vervolgens
permanent, bij het inschakelen van
het contact.
(Bij uitvoeringen met de BlueHDi-dieselmotor,
in combinatie met het waarschuwingslampje
Service.)
Het interval voor de onderhoudsbeurt is
overschreden.
Laat zo spoedig mogelijk een onderhoudsbeurt
aan uw auto uitvoeren.
Onderhoudsindicator resetten
Na elke onderhoudsbeurt moet de
onderhoudsindicator weer op nul gezet worden.
►
Schakel het contact uit.
► Houd deze toets ingedrukt.
► Zet het contact aan; de kilometerteller begint
terug te tellen.
►
Laat de toets los als het display =0
aangeeft;
de sleutel verdwijnt.
Als u de accu na deze handeling wilt loskoppelen, vergrendel dan de auto en
wacht minimaal 5 minuten. Anders wordt het
op nul zetten van de onderhoudsindicator niet
opgeslagen.
Opvragen van onderhoudsinformatie
U kunt op elk moment de onderhoudsinformatie
weergeven.
►
Druk op deze toets.
De onderhoudsinformatie wordt enkele
seconden weergegeven en verdwijnt vervolgens.
De weergegeven afstand (in kilometers
of mijlen) wordt berekend op basis van
het aantal afgelegde kilometers en de
verstreken tijd sinds de laatste
onderhoudsbeurt.
De waarschuwing kan ook worden
weergegeven als het einde van het
onderhoudsinterval in tijd nadert.
Indicator
koelvloeistoftemperatuur
(Diesel)
Bij draaiende motor:
– In zone A is de temperatuur in orde.
–
In zone
B is de temperatuur te hoog. Het
bijbehorende waarschuwingslampje en het
waarschuwingslampje STOP
branden rood op
het instrumentenpaneel, er wordt een melding
weergegeven en er klinkt een geluidssignaal.
Zet de auto zo snel mogelijk op een veilige
plaats stil.
Wacht enkele minuten voordat u de motor afzet.
Zet het contact uit, open voorzichtig de
motorkap en controleer het
koelvloeistofniveau.
Zie het betreffende hoofdstuk voor meer
informatie over het controleren van de
niveaus.
Page 22 of 324
20
Instrumentenpaneel

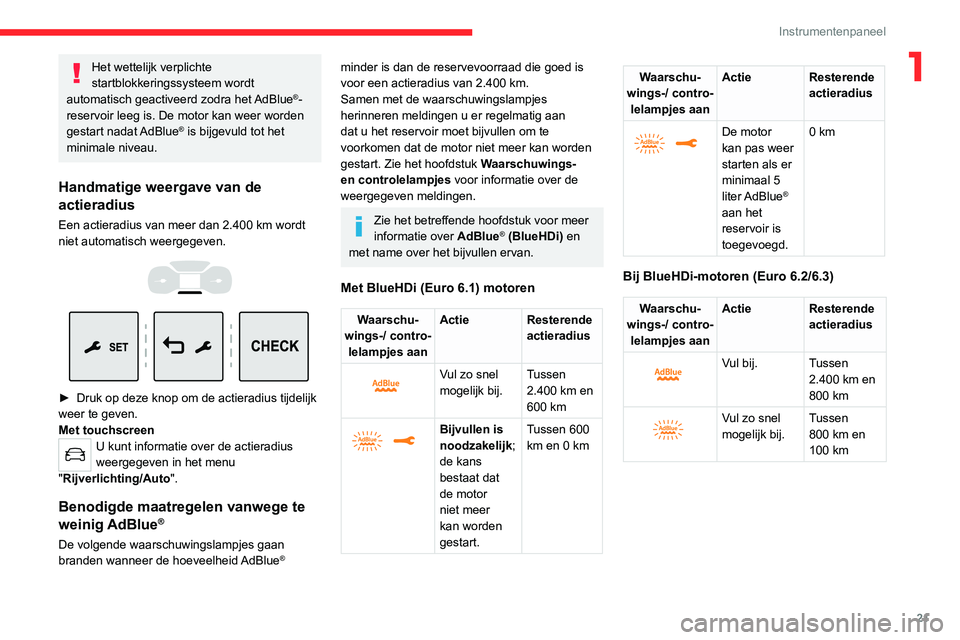

Het wettelijk verplichte
startblokkeringssysteem wordt
automatisch geactiveerd zodra het AdBlue
®-
reservoir leeg is. De motor kan weer worden
gestart nadat AdBlue
® is bijgevuld tot het
minimale niveau.
Handmatige weergave van de
actieradius
Een actieradius van meer dan 2.400 km wordt
niet automatisch weergegeven.
► Druk op deze knop om de actieradius tijdelijk
weer te geven.
Met touchscreen
U kunt informatie over de actieradius
weergegeven in het menu
"Rijverlichting/Auto ".
Benodigde maatregelen vanwege te
weinig AdBlue®
De volgende waarschuwingslampjes gaan
branden wanneer de hoeveelheid AdBlue®

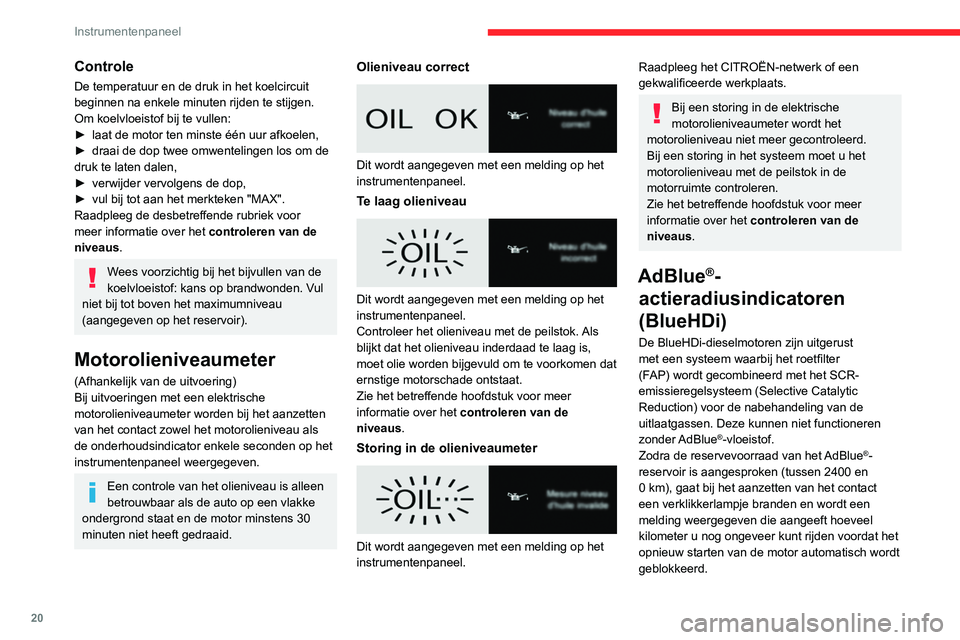

Controle
De temperatuur en de druk in het koelcircuit
beginnen na enkele minuten rijden te stijgen.
Om koelvloeistof bij te vullen:
►
laat de motor ten minste één uur afkoelen,
►
draai de dop twee omwentelingen los om de
druk te laten dalen,
►
verwijder vervolgens de dop,
►
vul bij tot aan het merkteken "MAX".
Raadpleeg de desbetreffende rubriek voor
meer informatie over het controleren van de
niveaus
.
Wees voorzichtig bij het bijvullen van de
koelvloeistof: kans op brandwonden. Vul
niet bij tot boven het maximumniveau
(aangegeven op het reservoir).
Motorolieniveaumeter
(Afhankelijk van de uitvoering)
Bij uitvoeringen met een elektrische
motorolieniveaumeter worden bij het aanzetten
van het contact zowel het motorolieniveau als
de onderhoudsindicator enkele seconden op het
instrumentenpaneel weergegeven.
Een controle van het olieniveau is alleen
betrouwbaar als de auto op een vlakke
ondergrond staat en de motor minstens 30
minuten niet heeft gedraaid.
Olieniveau correct
Dit wordt aangegeven met een melding op het
instrumentenpaneel.
Te laag olieniveau
Dit wordt aangegeven met een melding op het
instrumentenpaneel.
Controleer het olieniveau met de peilstok. Als
blijkt dat het olieniveau inderdaad te laag is,
moet olie worden bijgevuld om te voorkomen dat
ernstige motorschade ontstaat.
Zie het betreffende hoofdstuk voor meer
informatie over het controleren van de
niveaus.
Storing in de olieniveaumeter
Dit wordt aangegeven met een melding op het
instrumentenpaneel.
Raadpleeg het CITROËN-netwerk of een
gekwalificeerde werkplaats.
Bij een storing in de elektrische
motorolieniveaumeter wordt het
motorolieniveau niet meer gecontroleerd.
Bij een storing in het systeem moet u het
motorolieniveau met de peilstok in de
motorruimte controleren.
Zie het betreffende hoofdstuk voor meer
informatie over het controleren van de
niveaus.
AdBlue®-
actieradiusindicatoren
(BlueHDi)
De BlueHDi-dieselmotoren zijn uitgerust
met een systeem waarbij het roetfilter
(FAP) wordt gecombineerd met het SCR-
emissieregelsysteem (Selective Catalytic
Reduction) voor de nabehandeling van de
uitlaatgassen. Deze kunnen niet functioneren
zonder AdBlue
®-vloeistof.
Zodra de reservevoorraad van het AdBlue®-
reservoir is aangesproken (tussen 2400 en
0 km), gaat bij het aanzetten van het contact
een verklikkerlampje branden en wordt een
melding weergegeven die aangeeft hoeveel
kilometer u nog ongeveer kunt rijden voordat het
opnieuw starten van de motor automatisch wordt
geblokkeerd.
Page 23 of 324
21
Instrumentenpaneel
1Het wettelijk verplichte
startblokkeringssysteem wordt
automatisch geactiveerd zodra het AdBlue
®-
reservoir leeg is. De motor kan weer worden
gestart nadat AdBlue
® is bijgevuld tot het
minimale niveau.
Handmatige weergave van de
actieradius
Een actieradius van meer dan 2.400 km wordt
niet automatisch weergegeven.
► Druk op deze knop om de actieradius tijdelijk
weer te geven.
Met touchscreen
U kunt informatie over de actieradius
weergegeven in het menu
"Rijverlichting/Auto ".
Benodigde maatregelen vanwege te
weinig AdBlue®
De volgende waarschuwingslampjes gaan
branden wanneer de hoeveelheid AdBlue®
minder is dan de reservevoorraad die goed is
voor een actieradius van 2.400 km.
Samen met de waarschuwingslampjes
herinneren meldingen u er regelmatig aan
dat u het reservoir moet bijvullen om te
voorkomen dat de motor niet meer kan worden
gestart. Zie het hoofdstuk Waarschuwings-
en controlelampjes voor informatie over de
weergegeven meldingen.
Zie het betreffende hoofdstuk voor meer
informatie over AdBlue® (BlueHDi) en
met name over het bijvullen ervan.
Met BlueHDi (Euro 6.1) motoren
Waarschu-
wings-/ contro- lelampjes aan Actie Resterende
actieradius
Vul zo snel
mogelijk bij.Tussen
2.400 km en
600 km
Bijvullen is
noodzakelijk
;
de kans
bestaat dat
de motor
niet meer
kan worden
gestart. Tussen 600
km en 0 km
Waarschu-
wings-/ contro- lelampjes aan Actie Resterende
actieradius
De motor
kan pas weer
starten als er
minimaal 5
liter AdBlue
®
aan het
reservoir is
toegevoegd. 0 km
Bij BlueHDi-motoren (Euro 6.2/6.3)
Waarschu-
wings-/ contro- lelampjes aan Actie Resterende
actieradius
Vul bij. Tussen 2.400 km en
800 km
Vul zo snel
mogelijk bij.Tussen
800 km en
100
km
Page 24 of 324
22
Instrumentenpaneel
Vermogensmeter
(elektrisch)
CHARGE
Tractiebatterij laadt op tijdens het vaart minderen
en remmen.
ECO
Beperkt energieverbruik en optimale actieradius.
POWER
Energieverbruik door de aandrijflijn tijdens het
accelereren
NEUTRAAL
Als het contact is aangezet, verbruikt of
genereert de elektrische aandrijflijn van de auto
geen energie: nadat de naald van de meter is
uitgeslagen, gaat deze terug naar de neutrale
stand.
Wanneer bij afgezet contact het
bestuurdersportier wordt geopend, wordt
Waarschu-
wings-/ contro- lelampjes aan Actie Resterende
actieradius
Bijvullen is
noodzakelijk;
de kans
bestaat dat
de motor
niet meer
kan worden
gestart. Tussen 100
en 0 km
De motor
kan pas weer
starten als er
minimaal 5
liter AdBlue
®
aan het
reservoir is
toegevoegd. 0 km
Storing in het
SCR-emissieregelsysteem
Storingsdetectie
Als er een storing wordt
gedetecteerd, gaan deze
waarschuwingslampjes
branden in combinatie
met een geluidssignaal
en de melding "Storing
emissieregeling" of "NO
START IN".
De waarschuwing wordt tijdens het rijden
gegeven zodra de storing voor de eerste keer
wordt gedetecteerd en vervolgens steeds bij het
inschakelen van het contact zolang de storing
niet is verholpen.
Bij een tijdelijke storing verdwijnt de
waarschuwing tijdens de volgende rit na
de zelfdiagnose van het
SCR-emissieregelsysteem.
Storing bevestigd tijdens de toegestane
rijfase (tussen 1.100 en 0 km)
Als de storingsmelding na 50 km rijden nog
steeds wordt weergegeven, wordt de storing in
het SCR-systeem bevestigd.
Het AdBlue-waarschuwingslampje knippert en
de melding "Storing emissieregeling: Starten
verboden binnen X kilometer" of "NO START
INX kilometer" wordt weergegeven, dus de
actieradius in mijl of kilometer.
Tijdens het rijden wordt de melding elke 30
seconden weergegeven. De waarschuwing
wordt opnieuw weergegeven zodra het contact
wordt aangezet.
U kunt nog 1.100
km rijden voordat het systeem
het starten van de motor blokkeert.
Laat het systeem zo snel mogelijk
controleren door een CITROËN-dealer of
gekwalificeerde werkplaats.
Starten geblokkeerd
Wanneer het contact is ingeschakeld, wordt
de melding "Storing emissieregeling: Starten
verboden" of "NO START IN" weergegeven.
Wanneer u de motor weer wilt starten,
moet u contact opnemen met een
CITROËN-dealer of een gekwalificeerde
werkplaats.
