CITROEN JUMPER SPACETOURER 2021 Priručnik (in Serbian)
Manufacturer: CITROEN, Model Year: 2021, Model line: JUMPER SPACETOURER, Model: CITROEN JUMPER SPACETOURER 2021Pages: 324, PDF Size: 8.95 MB
Page 1 of 324
V
Page 2 of 324
00330055004C005600570058005300030039

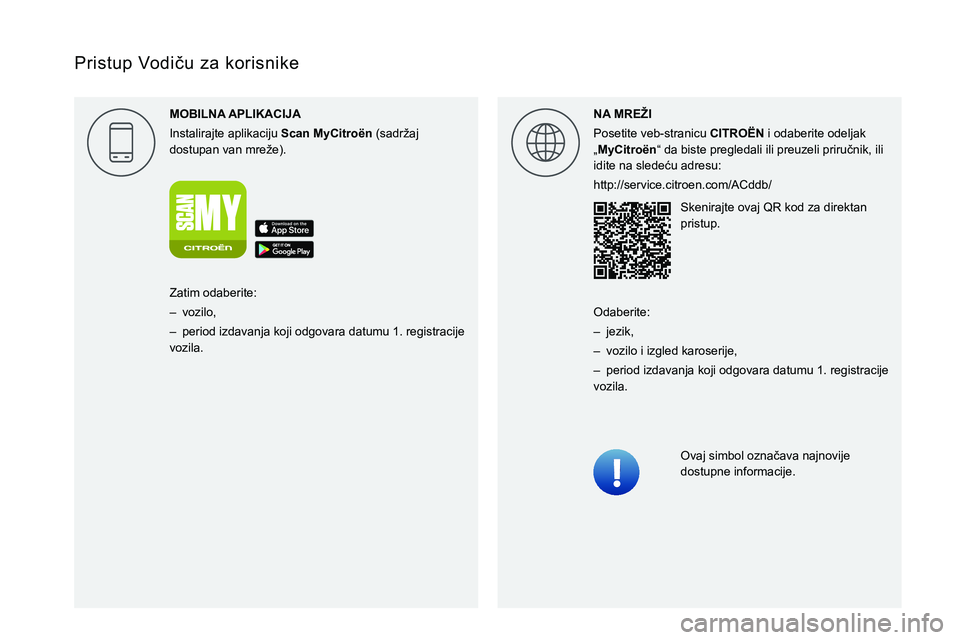

MOBILNA APLIKACIJA
002C0051005600570044004F004C00550044004D00570048000300440053004F004C004E00440046004C004D00580003Scan MyCitro
Page 3 of 324

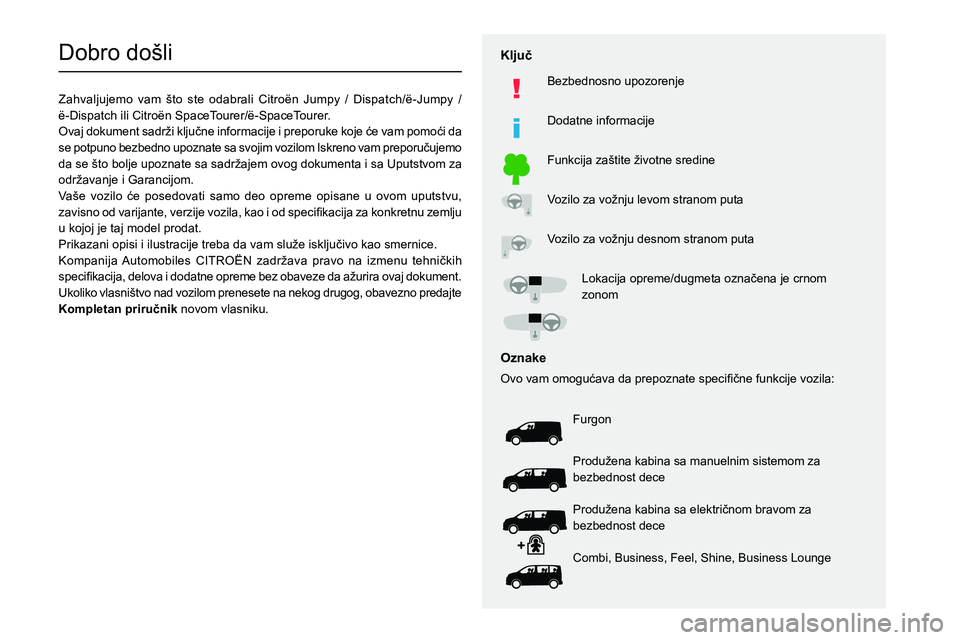

Dobro došli
Zahvaljujemo vam što ste odabrali Citro
Page 4 of 324
2

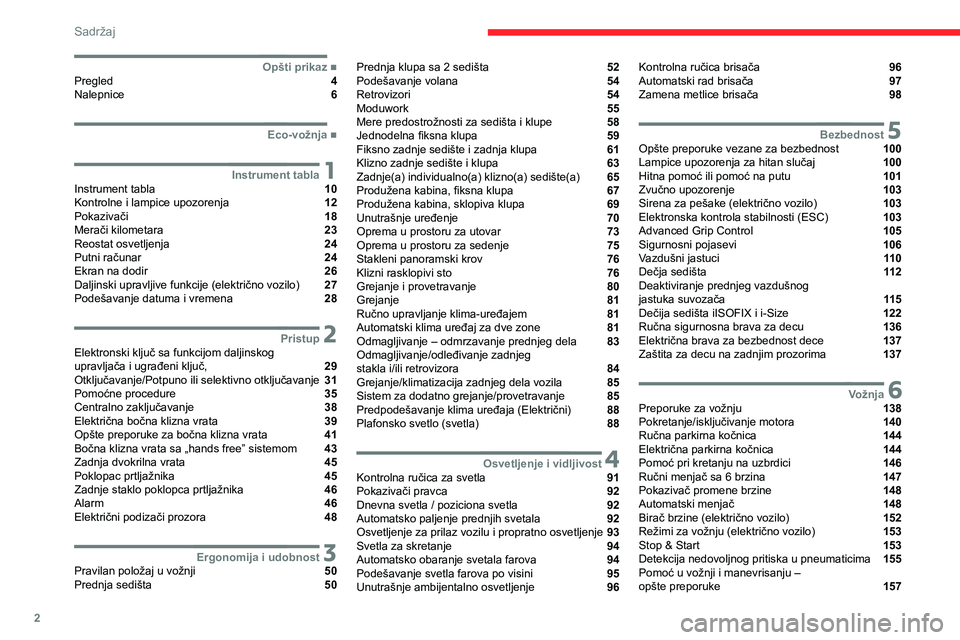

Sadržaj
■
Opšti prikazPregled 4
Nalepnice 6
■
Eco-vožnja
1Instrument tablaInstrument tabla 10
Kontrolne i lampice upozorenja 12
Pokazivači 18
Merači kilometara 23
Reostat osvetljenja 24
Putni računar 24
Ekran na dodir 26
Daljinski upravljive funkcije (električno vozilo) 27
Podešavanje datuma i vremena 28
2PristupElektronski ključ sa funkcijom daljinskog
upravljača i ugrađeni ključ, 29
Otključavanje/Potpuno ili selektivno otključavanje 31
Pomoćne procedure 35
Centralno zaključavanje 38
Električna bočna klizna vrata 39
Opšte preporuke za bočna klizna vrata 41
Bočna klizna vrata sa „hands free” sistemom 43
Zadnja dvokrilna vrata 45
Poklopac prtljažnika 45
Zadnje staklo poklopca prtljažnika 46
Alarm 46
Električni podizači prozora 48
3Ergonomija i udobnostPravilan položaj u vožnji 50
Prednja sedišta 50
Prednja klupa sa 2 sedišta 52
Podešavanje volana 54
Retrovizori 54
Moduwork 55
Mere predostrožnosti za sedišta i klupe 58
Jednodelna fiksna klupa 59
Fiksno zadnje sedište i zadnja klupa 61
Klizno zadnje sedište i klupa 63
Zadnje(a) individualno(a) klizno(a) sedište(a) 65
Produžena kabina, fiksna klupa 67
Produžena kabina, sklopiva klupa 69
Unutrašnje uređenje 70
Oprema u prostoru za utovar 73
Oprema u prostoru za sedenje 75
Stakleni panoramski krov 76
Klizni rasklopivi sto 76
Grejanje i provetravanje 80
Grejanje 81
Ručno upravljanje klima-uređajem 81
Automatski klima uređaj za dve zone 81
Odmagljivanje – odmrzavanje prednjeg dela 83
Odmagljivanje/odleđivanje zadnjeg
stakla i/ili retrovizora
84
Grejanje/klimatizacija zadnjeg dela vozila 85
Sistem za dodatno grejanje/provetravanje 85
Predpodešavanje klima uređaja (Električni) 88
Plafonsko svetlo (svetla) 88
4Osvetljenje i vidljivostKontrolna ručica za svetla 91
Pokazivači pravca 92
Dnevna svetla / poziciona svetla 92
Automatsko paljenje prednjih svetala 92
Osvetljenje za prilaz vozilu i propratno osvetljenje 93
Svetla za skretanje 94
Automatsko obaranje svetala farova 94
Podešavanje svetla farova po visini 95
Unutrašnje ambijentalno osvetljenje 96
Kontrolna ručica brisača 96
Automatski rad brisača 97
Zamena metlice brisača 98
5BezbednostOpšte preporuke vezane za bezbednost 100
Lampice upozorenja za hitan slučaj 100
Hitna pomoć ili pomoć na putu 101
Zvučno upozorenje 103
Sirena za pešake (električno vozilo) 103
Elektronska kontrola stabilnosti (ESC) 103
Advanced Grip Control 105
Sigurnosni pojasevi 106
Vazdušni jastuci 11 0
Dečja sedišta 11 2
Deaktiviranje prednjeg vazdušnog
jastuka suvozača
11 5
Dečija sedišta iISOFIX i i-Size 122
Ručna sigurnosna brava za decu 136
Električna brava za bezbednost dece 137
Zaštita za decu na zadnjim prozorima 137
6VožnjaPreporuke za vožnju 138
Pokretanje/isključivanje motora 140
Ručna parkirna kočnica 144
Električna parkirna kočnica 144
Pomoć pri kretanju na uzbrdici 146
Ručni menjač sa 6 brzina 147
Pokazivač promene brzine 148
Automatski menjač 148
Birač brzine (električno vozilo) 152
Režimi za vožnju (električno vozilo) 153
Stop & Start 153
Detekcija nedovoljnog pritiska u pneumaticima 155
Pomoć u vožnji i manevrisanju –
opšte preporuke
157

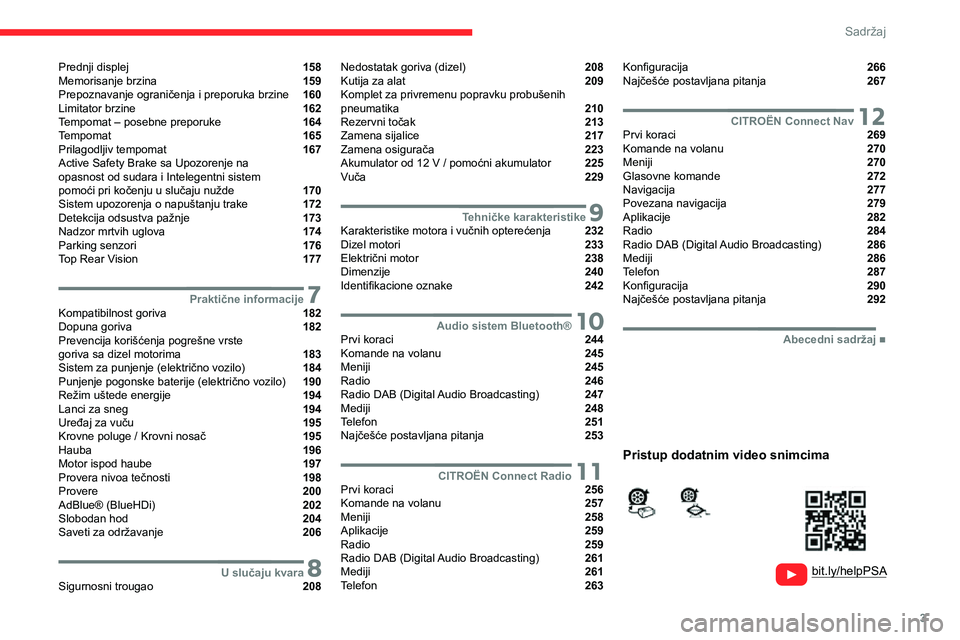

Page 5 of 324
3
Sadržaj
Prednji displej 158
Memorisanje brzina 159
Prepoznavanje ograničenja i preporuka brzine 160
Limitator brzine 162
Tempomat – posebne preporuke 164
Tempomat 165
Prilagodljiv tempomat 167
Active Safety Brake sa Upozorenje na
opasnost od sudara i Intelegentni sistem
pomoći pri kočenju u slučaju nužde
170
Sistem upozorenja o napuštanju trake 172
Detekcija odsustva pažnje 173
Nadzor mrtvih uglova 174
Parking senzori 176
Top Rear Vision 177
7Praktične informacijeKompatibilnost goriva 182
Dopuna goriva 182
Prevencija korišćenja pogrešne vrste
goriva sa dizel motorima
183
Sistem za punjenje (električno vozilo) 184
Punjenje pogonske baterije (električno vozilo) 190
Režim uštede energije 194
Lanci za sneg 194
Uređaj za vuču 195
Krovne poluge / Krovni nosač 195
Hauba 196
Motor ispod haube 197
Provera nivoa tečnosti 198
Provere 200
AdBlue® (BlueHDi) 202
Slobodan hod 204
Saveti za održavanje 206
8U slučaju kvaraSigurnosni trougao 208
Nedostatak goriva (dizel) 208
Kutija za alat 209
Komplet za privremenu popravku probušenih
pneumatika
210
Rezervni točak 213
Zamena sijalice 217
Zamena osigurača 223
Akumulator od 12 V / pomoćni akumulator 225
Vuča 229
9Tehničke karakteristikeKarakteristike motora i vučnih opterećenja 232
Dizel motori 233
Električni motor 238
Dimenzije 240
Identifikacione oznake 242
10Audio sistem Bluetooth®Prvi koraci 244
Komande na volanu 245
Meniji 245
Radio 246
Radio DAB (Digital Audio Broadcasting) 247
Mediji 248
Telefon 251
Najčešće postavljana pitanja 253
11CITROËN Connect RadioPrvi koraci 256
Komande na volanu 257
Meniji 258
Aplikacije 259
Radio 259
Radio DAB (Digital Audio Broadcasting) 261
Mediji 261
Telefon 263
Konfiguracija 266
Najčešće postavljana pitanja 267
12CITROËN Connect NavPrvi koraci 269
Komande na volanu 270
Meniji 270
Glasovne komande 272
Navigacija 277
Povezana navigacija 279
Aplikacije 282
Radio 284
Radio DAB (Digital Audio Broadcasting) 286
Mediji 286
Telefon 287
Konfiguracija 290
Najčešće postavljana pitanja 292
■
Abecedni sadržaj
bit.ly/helpPSA
Pristup dodatnim video snimcima
Page 6 of 324
4

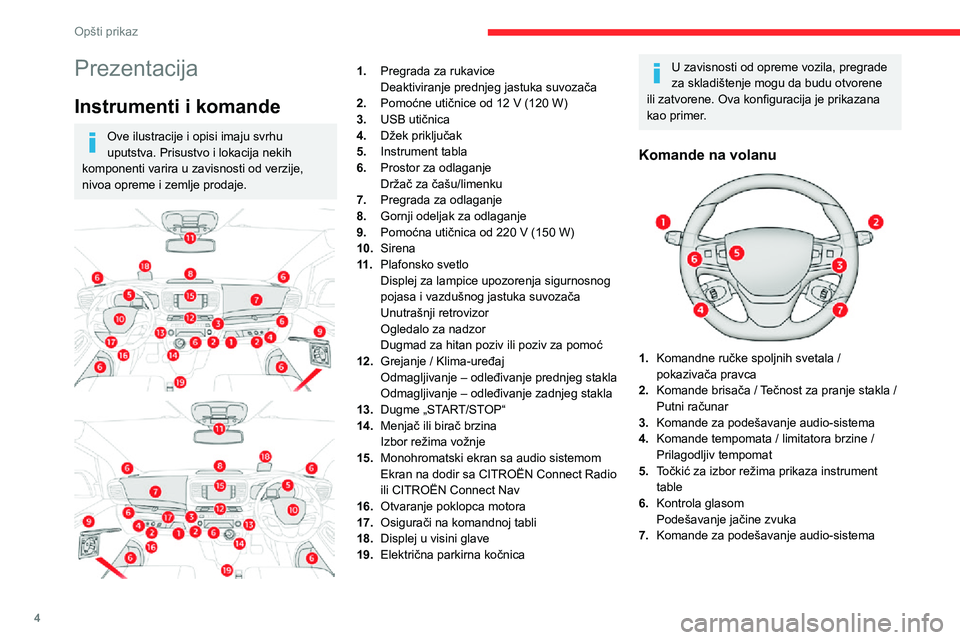

Opšti prikaz
Prezentacija
Instrumenti i komande
Ove ilustracije i opisi imaju svrhu
uputstva. Prisustvo i lokacija nekih
komponenti varira u zavisnosti od verzije,
nivoa opreme i zemlje prodaje.
1. Pregrada za rukavice
Deaktiviranje prednjeg jastuka suvozača
2.
Pomoćne utičnice od 12 V (120 W)
3. USB utičnica
4. Džek priključak
5. Instrument tabla
6. Prostor za odlaganje
Držač za čašu/limenku
7. Pregrada za odlaganje
8. Gornji odeljak za odlaganje
9.
Pomoćna utičnica od 220 V (150 W)
10. Sirena
11 . Plafonsko svetlo
Displej za lampice upozorenja sigurnosnog
pojasa i vazdušnog jastuka suvozača
Unutrašnji retrovizor
Ogledalo za nadzor
Dugmad za hitan poziv ili poziv za pomoć
12. Grejanje / Klima-uređaj
Odmagljivanje – odleđivanje prednjeg stakla
Odmagljivanje – odleđivanje zadnjeg stakla
13. Dugme „START/STOP“
14. Menjač ili birač brzina
Izbor režima vožnje
15. Monohromatski ekran sa audio sistemom
Ekran na dodir sa CITROËN Connect Radio
ili CITROËN Connect Nav
16. Otvaranje poklopca motora
17. Osigurači na komandnoj tabli
18. Displej u visini glave
19. Električna parkirna kočnica
U zavisnosti od opreme vozila, pregrade
za skladištenje mogu da budu otvorene
ili zatvorene. Ova konfiguracija je prikazana
kao primer.
Komande na volanu
1. Komandne ručke spoljnih svetala /
pokazivača pravca
2. Komande brisača / Tečnost za pranje stakla /
Putni računar
3. Komande za podešavanje audio-sistema
4. Komande tempomata / limitatora brzine /
Prilagodljiv tempomat
5. Točkić za izbor režima prikaza instrument
table
6. Kontrola glasom
Podešavanje jačine zvuka
7. Komande za podešavanje audio-sistema
Centralna upravljačka ploča
1.Zaključavanje/otključavanje sa unutrašnje
strane
2. Leva električna bočna klizna vrata
3. Električna brava za bezbednost dece
4. Desna električna bočna klizna vrata
5. Izbor između kabine i tovarnog prostora
6. Lampice upozorenja za hitan slučaj
7. Sistem DSC/ASR
8. Detekcija nedovoljnog pritiska u
pneumaticima
9. Stop & Start (Dizel)
Bočna kontrolna traka
1.Advanced Grip Control
Page 7 of 324
5
Opšti prikaz

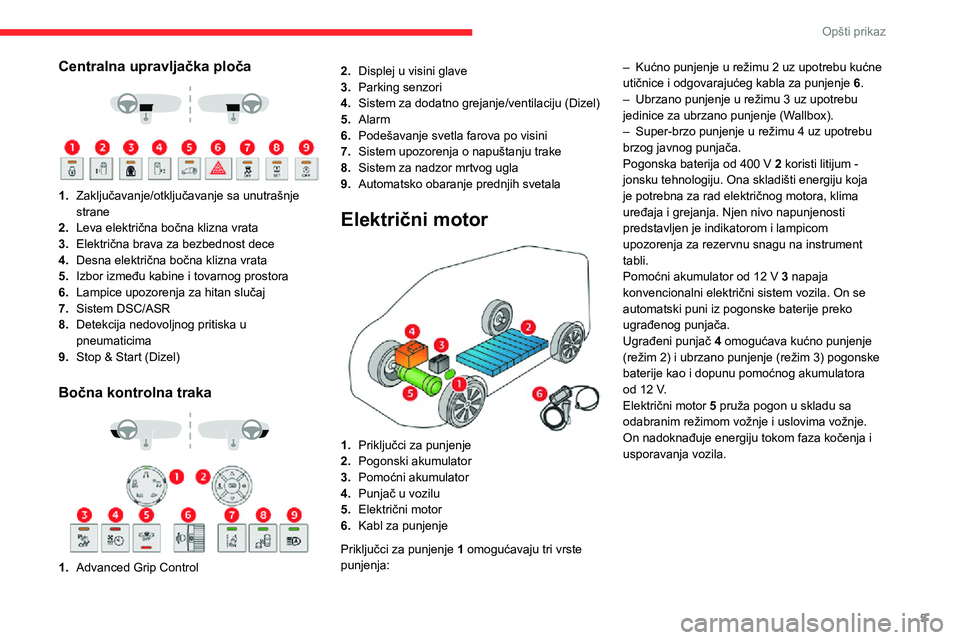

Centralna upravljačka ploča
1.Zaključavanje/otključavanje sa unutrašnje
strane
2. Leva električna bočna klizna vrata
3. Električna brava za bezbednost dece
4. Desna električna bočna klizna vrata
5. Izbor između kabine i tovarnog prostora
6. Lampice upozorenja za hitan slučaj
7. Sistem DSC/ASR
8. Detekcija nedovoljnog pritiska u
pneumaticima
9. Stop & Start (Dizel)
Bočna kontrolna traka
1.Advanced Grip Control 2.
Displej u visini glave
3. Parking senzori
4. Sistem za dodatno grejanje/ventilaciju (Dizel)
5. Alarm
6. Podešavanje svetla farova po visini
7. Sistem upozorenja o napuštanju trake
8. Sistem za nadzor mrtvog ugla
9. Automatsko obaranje prednjih svetala
Električni motor
1.Priključci za punjenje
2. Pogonski akumulator
3. Pomoćni akumulator
4. Punjač u vozilu
5. Električni motor
6. Kabl za punjenje
Priključci za punjenje 1 omogućavaju tri vrste
punjenja:
– Kućno punjenje u režimu 2 uz upotrebu kućne utičnice i odgovarajućeg kabla za punjenje 6.– Ubrzano punjenje u režimu 3 uz upotrebu jedinice za ubrzano punjenje (Wallbox).– Super-brzo punjenje u režimu 4 uz upotrebu brzog javnog punjača.
Pogonska baterija od 400 V 2 koristi litijum -
jonsku tehnologiju. Ona skladišti energiju koja
je potrebna za rad električnog motora, klima
uređaja i grejanja. Njen nivo napunjenosti
predstavljen je indikatorom i lampicom
upozorenja za rezervnu snagu na instrument
tabli.
Pomoćni akumulator od 12 V 3 napaja
konvencionalni električni sistem vozila. On se
automatski puni iz pogonske baterije preko
ugrađenog punjača.
Ugrađeni punjač 4 omogućava kućno punjenje
(režim 2) i ubrzano punjenje (režim 3) pogonske
baterije kao i dopunu pomoćnog akumulatora
od 12 V.
Električni motor 5 pruža pogon u skladu sa
odabranim režimom vožnje i uslovima vožnje.
On nadoknađuje energiju tokom faza kočenja i
usporavanja vozila.
Page 8 of 324
6
Opšti prikaz

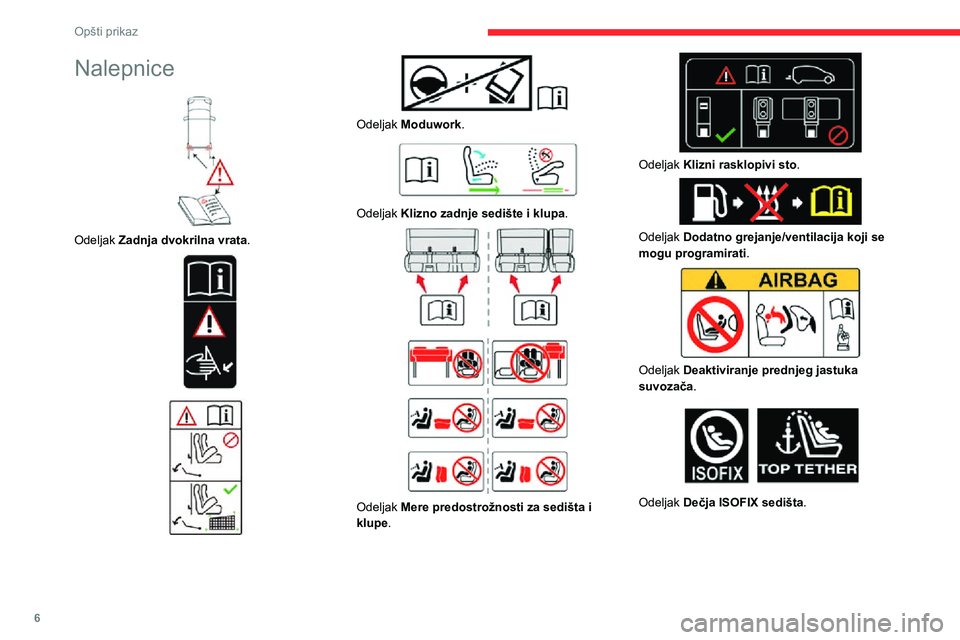

Nalepnice
Odeljak Zadnja dvokrilna vrata.
Odeljak Moduwork.
Odeljak Klizno zadnje sedište i klupa .
Odeljak Mere predostrožnosti za sedišta i
klupe.
Odeljak Klizni rasklopivi sto.
Odeljak Dodatno grejanje/ventilacija koji se
mogu programirati.
Odeljak Deaktiviranje prednjeg jastuka
suvozača.
Odeljak Dečja ISOFIX sedišta.
Page 9 of 324
7
Opšti prikaz

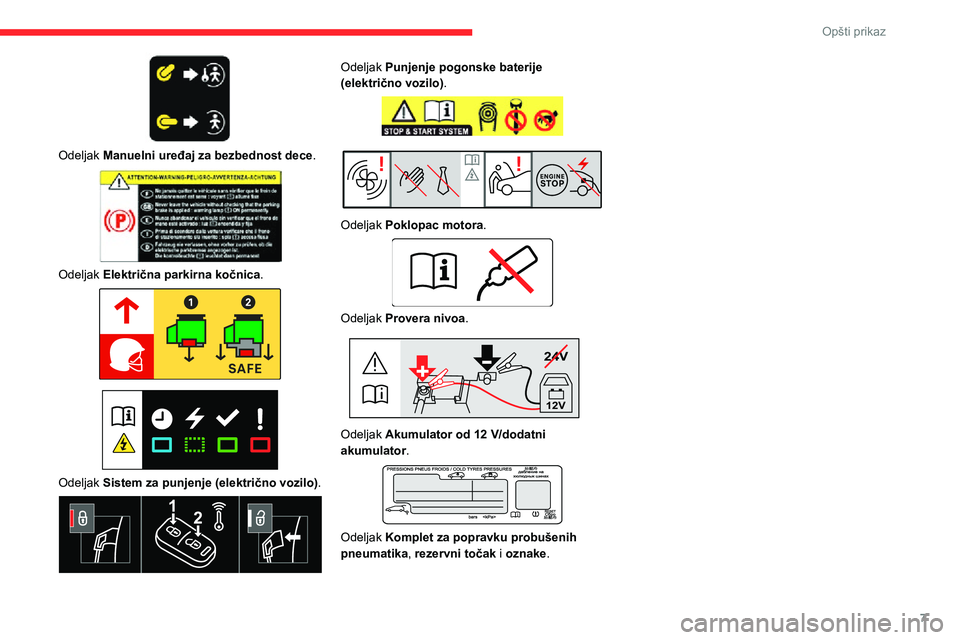

Odeljak Manuelni uređaj za bezbednost dece.
Odeljak Električna parkirna kočnica.
Odeljak Sistem za punjenje (električno vozilo) .
Odeljak Punjenje pogonske baterije
(električno vozilo).
Odeljak Poklopac motora.
Odeljak Provera nivoa.
24V
12V
Odeljak Akumulator od 12 V/dodatni akumulator.
Odeljak Komplet za popravku probušenih
pneumatika, rezervni točak i oznake.
Page 10 of 324
8

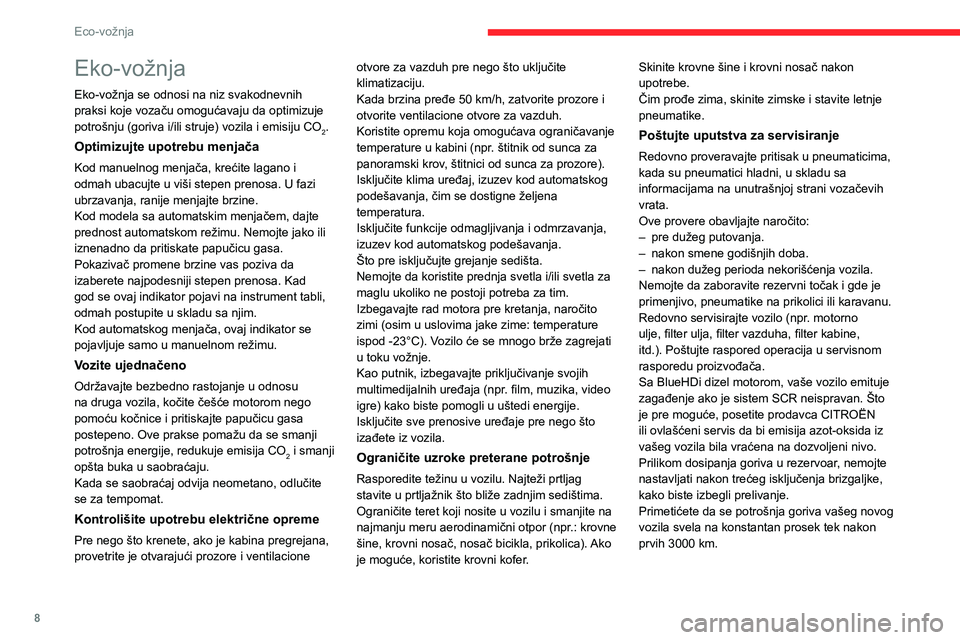

Eco-vožnja
Eko-vožnja
Eko-vožnja se odnosi na niz svakodnevnih
praksi koje vozaču omogućavaju da optimizuje
potrošnju (goriva i/ili struje) vozila i emisiju CO
2.
Optimizujte upotrebu menjača
Kod manuelnog menjača, krećite lagano i
odmah ubacujte u viši stepen prenosa. U fazi
ubrzavanja, ranije menjajte brzine.
Kod modela sa automatskim menjačem, dajte
prednost automatskom režimu. Nemojte jako ili
iznenadno da pritiskate papučicu gasa.
Pokazivač promene brzine vas poziva da
izaberete najpodesniji stepen prenosa. Kad
god se ovaj indikator pojavi na instrument tabli,
odmah postupite u skladu sa njim.
Kod automatskog menjača, ovaj indikator se
pojavljuje samo u manuelnom režimu.
Vozite ujednačeno
Održavajte bezbedno rastojanje u odnosu
na druga vozila, kočite češće motorom nego
pomoću kočnice i pritiskajte papučicu gasa
postepeno. Ove prakse pomažu da se smanji
potrošnja energije, redukuje emisija CO
2 i smanji
opšta buka u saobraćaju.
Kada se saobraćaj odvija neometano, odlučite
se za tempomat.
Kontrolišite upotrebu električne opreme
Pre nego što krenete, ako je kabina pregrejana,
provetrite je otvarajući prozore i ventilacione otvore za vazduh pre nego što uključite
klimatizaciju.
Kada brzina pređe 50 km/h, zatvorite prozore i
otvorite ventilacione otvore za vazduh.
Koristite opremu koja omogućava ograničavanje
temperature u kabini (npr. štitnik od sunca za
panoramski krov, štitnici od sunca za prozore).
Isključite klima uređaj, izuzev kod automatskog
podešavanja, čim se dostigne željena
temperatura.
Isključite funkcije odmagljivanja i odmrzavanja,
izuzev kod automatskog podešavanja.
Što pre isključujte grejanje sedišta.
Nemojte da koristite prednja svetla i/ili svetla za
maglu ukoliko ne postoji potreba za tim.
Izbegavajte rad motora pre kretanja, naročito
zimi (osim u uslovima jake zime: temperature
ispod -23°C). Vozilo će se mnogo brže zagrejati
u toku vožnje.
Kao putnik, izbegavajte priključivanje svojih
multimedijalnih uređaja (npr. film, muzika, video
igre) kako biste pomogli u uštedi energije.
Isključite sve prenosive uređaje pre nego što
izađete iz vozila.
Ograničite uzroke preterane potrošnje
Rasporedite težinu u vozilu. Najteži prtljag
stavite u prtljažnik što bliže zadnjim sedištima.
Ograničite teret koji nosite u vozilu i smanjite na
najmanju meru aerodinamični otpor (npr.: krovne
šine, krovni nosač, nosač bicikla, prikolica). Ako
je moguće, koristite krovni kofer.Skinite krovne šine i krovni nosač nakon
upotrebe.
Čim prođe zima, skinite zimske i stavite letnje
pneumatike.
Poštujte uputstva za servisiranje
Redovno proveravajte pritisak u pneumaticima,
kada su pneumatici hladni, u skladu sa
informacijama na unutrašnjoj strani vozačevih
vrata.
Ove provere obavljajte naročito:
– pre dužeg putovanja.– nakon smene godišnjih doba.– nakon dužeg perioda nekorišćenja vozila.Nemojte da zaboravite rezervni točak i gde je
primenjivo, pneumatike na prikolici ili karavanu.
Redovno servisirajte vozilo (npr. motorno
ulje, filter ulja, filter vazduha, filter kabine,
itd.). Poštujte raspored operacija u servisnom
rasporedu proizvođača.
Sa BlueHDi dizel motorom, vaše vozilo emituje
zagađenje ako je sistem SCR neispravan. Što
je pre moguće, posetite prodavca CITROËN
ili ovlašćeni servis da bi emisija azot-oksida iz
vašeg vozila bila vraćena na dozvoljeni nivo.
Prilikom dosipanja goriva u rezervoar, nemojte
nastavljati nakon trećeg isključenja brizgaljke,
kako biste izbegli prelivanje.
Primetićete da se potrošnja goriva vašeg novog
vozila svela na konstantan prosek tek nakon
prvih 3000 km.
Optimizacija opsega vožnje (električno vozilo)
Potrošnja električne energije u velikoj meri zavisi
od rute, brzine vozila i vašeg stila vožnje.
Pokušajte da ostanete u „
ECO“ zoni indikatora
snage, blagom vožnjom i održavanjem stalne
brzine.
Predvidite potrebu za usporavanjem i blago
kočite, a kad god je to moguće, kočite motorom
sa funkcijom regenerativnog kočenja, koja će
pomeriti indikator napajanja u „ CHARGE“ zonu.
