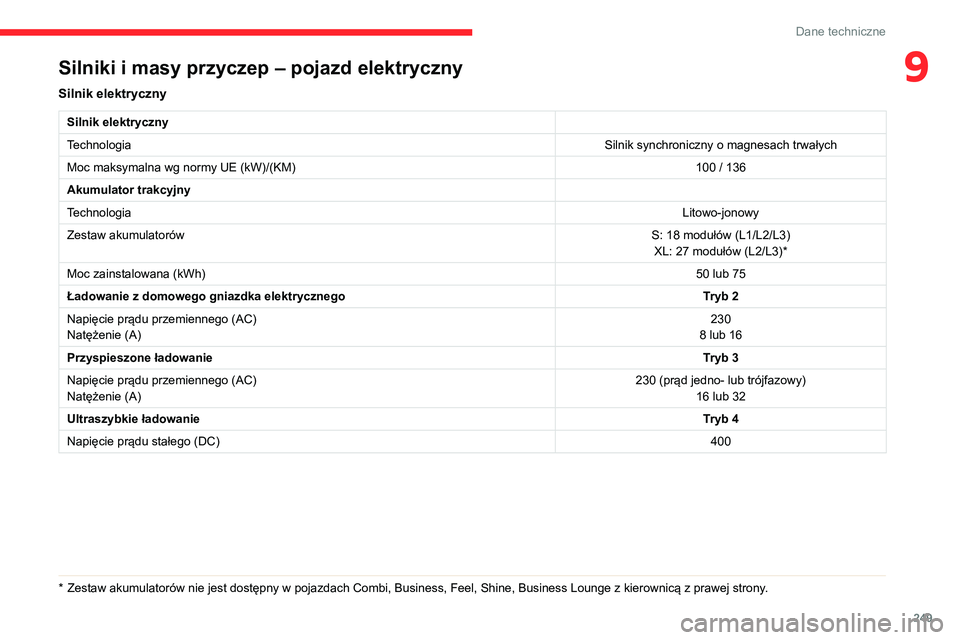

Dane techniczne
9Silniki i masy przyczep – pojazd elektryczny
Silnik elektryczny
Silnik elektryczny
TechnologiaSilnik synchroniczny o magnesach trwałych
Moc maksymalna wg normy UE (kW)/(KM) 100 / 136
Akumulator trakcyjny
Technologia Litowo-jonowy
Zestaw akumulatorów S: 18 modułów (L1/L2/L3)
XL: 27 modułów (L2/L3)*
Moc zainstalowana (kWh) 50 lub 75
Ładowanie z domowego gniazdka elektrycznego Tryb 2
Napięcie prądu przemiennego (AC)
Natężenie (A) 230
8 lub 16
Przyspieszone ładowanie Tryb 3
Napięcie prądu przemiennego (AC)
Natężenie (A) 230 (prąd jedno- lub trójfazowy)
16 lub 32
Ultraszybkie ładowanie Tryb 4
Napięcie prądu stałego (DC) 400
* Zestaw akumulatorów nie jest dostępny w pojazdach Combi, Business, Feel, Shine, Business Lounge z kierownicą z prawej strony .

250
Dane techniczne

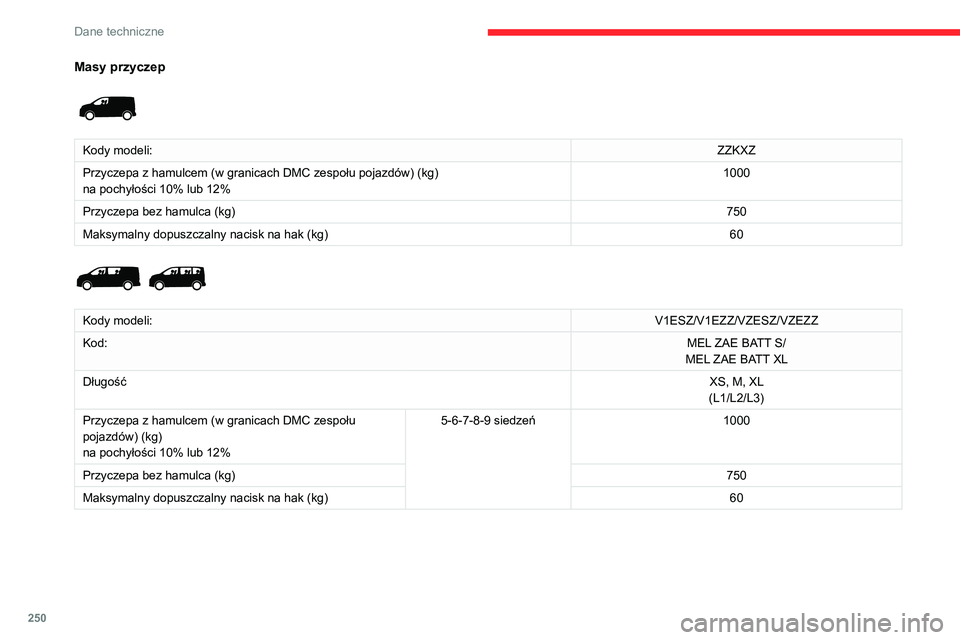

Masy przyczep

Kody modeli:ZZKXZ
Przyczepa z hamulcem (w granicach DMC zespołu pojazdów) (kg)
na pochyłości 10% lub 12% 1000
Przyczepa bez hamulca (kg) 750
Maksymalny dopuszczalny nacisk na hak (kg) 60


Kody modeli:V1ESZ/V1EZZ/VZESZ/VZEZZ
Kod: MEL ZAE BATT S/
MEL ZAE BATT XL
Długość XS, M, XL
(L1/L2/L3)
Przyczepa z hamulcem (w granicach DMC zespołu
pojazdów) (kg)
na pochyłości 10% lub 12% 5-6-7-8-9 siedzeń
1000
Przyczepa bez hamulca (kg) 750
Maksymalny dopuszczalny nacisk na hak (kg) 60
Wymiary (mm)
Podane wymiary dotyczą samochodu bez
obciążenia.


Lusterka wsteczne złożone

Drzwi skrzydłowe

251
Dane techniczne

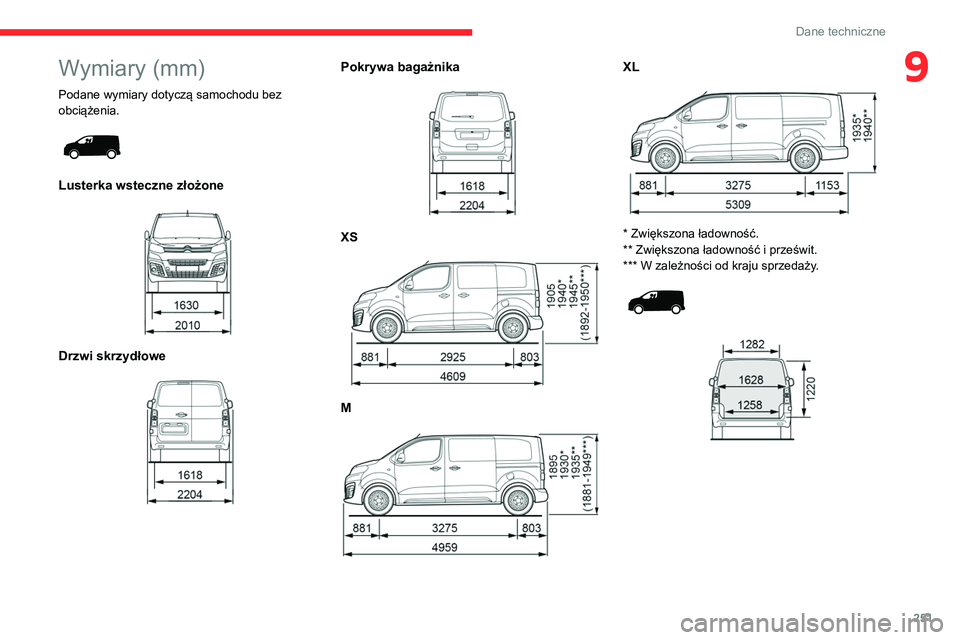

9Wymiary (mm)
Podane wymiary dotyczą samochodu bez
obciążenia.


Lusterka wsteczne złożone

Drzwi skrzydłowe

Pokrywa bagażnika

XS

M

XL

* Zwiększona ładowność.
** Zwiększona ładowność i prześwit.
*** W zależności od kraju sprzedaży.

252

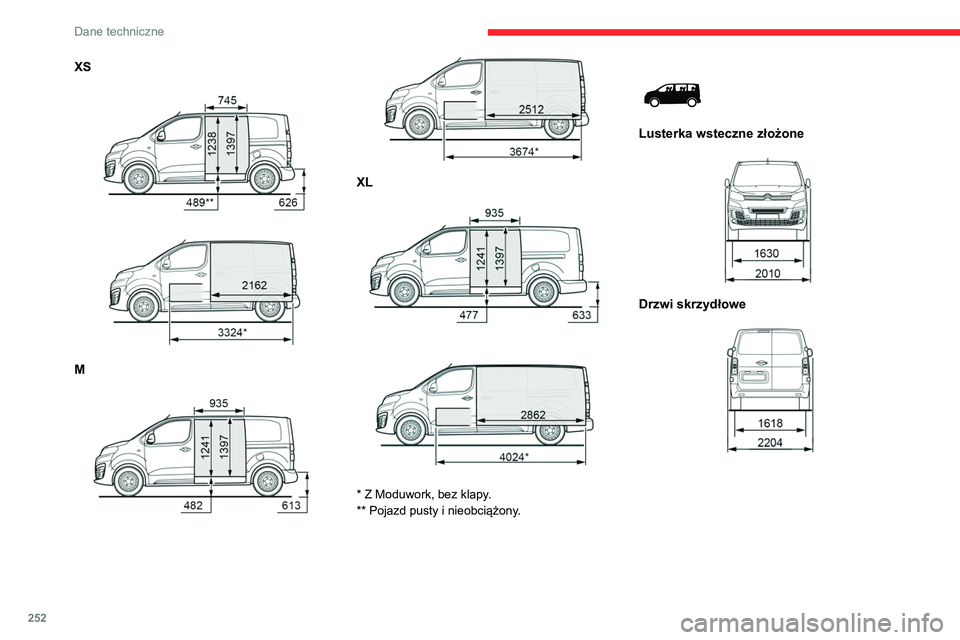

Dane techniczne
XS



M



XL



* Z Moduwork, bez klapy.
** Pojazd pusty i nieobciążony.


Lusterka wsteczne złożone

Drzwi skrzydłowe

253
Dane techniczne

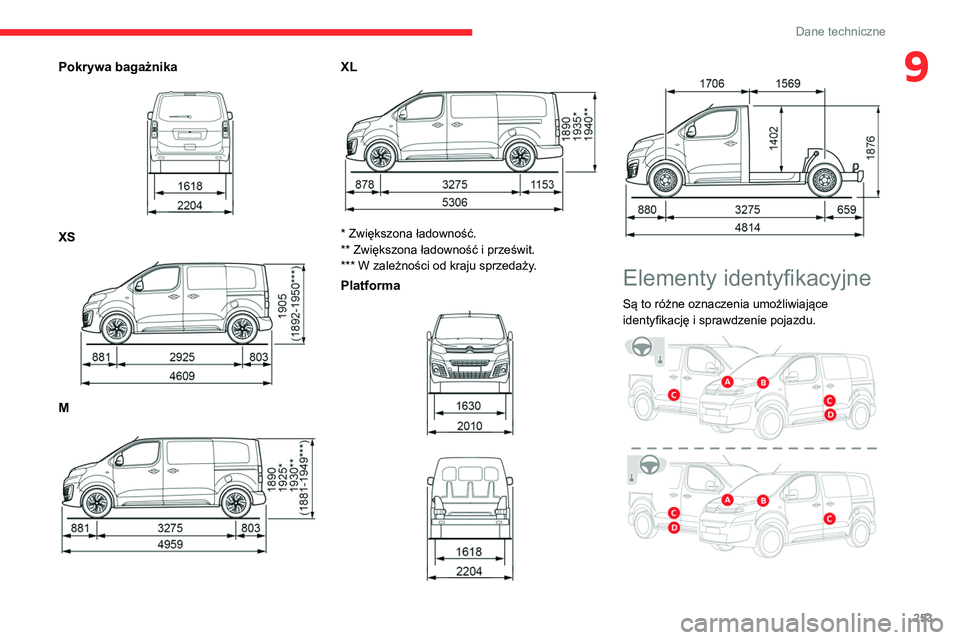

9Pokrywa bagażnika

XS

M

XL

* Zwiększona ładowność.
** Zwiększona ładowność i prześwit.
*** W zależności od kraju sprzedaży.
Platforma




Elementy identyfikacyjne
Są to różne oznaczenia umożliwiające
identyfikację i sprawdzenie pojazdu.

254
Dane techniczne

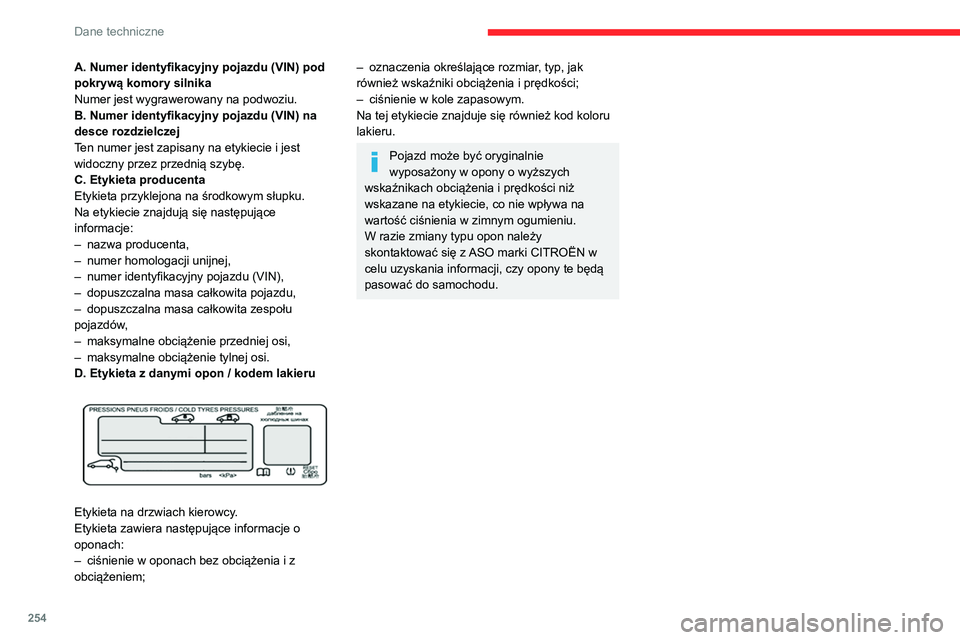

A. Numer identyfikacyjny pojazdu (VIN) pod
pokrywą komory silnika
Numer jest wygrawerowany na podwoziu.
B. Numer identyfikacyjny pojazdu (VIN) na
desce rozdzielczej
Ten numer jest zapisany na etykiecie i jest
widoczny przez przednią szybę.
C. Etykieta producenta
Etykieta przyklejona na środkowym słupku.
Na etykiecie znajdują się następujące
informacje:
–
nazwa producenta,
–


numer homologacji unijnej,
–


numer identyfikacyjny pojazdu (VIN),
–


dopuszczalna masa całkowita pojazdu,
–


dopuszczalna masa całkowita zespołu
pojazdów

,
–

maksymalne obciążenie przedniej osi,
–


maksymalne obciążenie tylnej osi.
D. Etykieta z danymi opon / kodem lakieru


Etykieta na drzwiach kierowcy.
Etykieta zawiera następujące informacje o
oponach:
–

ciśnienie w oponach bez obciążenia i z
obciążeniem;
– oznaczenia określające rozmiar , typ, jak
również wskaźniki obciążenia i prędkości;
–

ciśnienie w kole zapasowym.
Na tej etykiecie znajduje się również kod koloru
lakieru.
Pojazd może być oryginalnie
wyposażony w opony o wyższych
wskaźnikach obciążenia i prędkości niż
wskazane na etykiecie, co nie wpływa na
wartość ciśnienia w zimnym ogumieniu.
W razie zmiany typu opon należy
skontaktować się z ASO marki CITROËN w
celu uzyskania informacji, czy opony te będą
pasować do samochodu.

255
Radio Bluetooth®

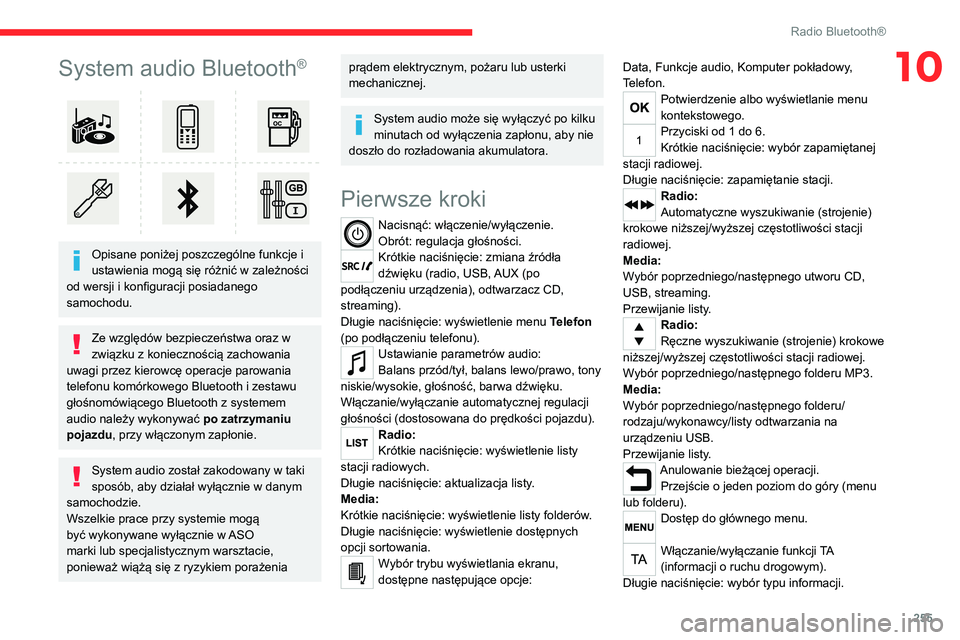

10System audio Bluetooth®


Opisane poniżej poszczególne funkcje i
ustawienia mogą się różnić w zależności
od wersji i konfiguracji posiadanego
samochodu.
Ze względów bezpieczeństwa oraz w
związku z koniecznością zachowania
uwagi przez kierowcę operacje parowania
telefonu komórkowego Bluetooth i zestawu
głośnomówiącego Bluetooth z systemem
audio należy wykonywać po zatrzymaniu
pojazdu , przy włączonym zapłonie.
System audio został zakodowany w taki
sposób, aby działał wyłącznie w danym
samochodzie.
Wszelkie prace przy systemie mogą
być wykonywane wyłącznie w ASO
marki lub specjalistycznym warsztacie,
ponieważ wiążą się z ryzykiem porażenia
prądem elektrycznym, pożaru lub usterki
mechanicznej.
System audio może się wyłączyć po kilku
minutach od wyłączenia zapłonu, aby nie
doszło do rozładowania akumulatora.
Pierwsze kroki
Nacisnąć: włączenie/wyłączenie.
Obrót: regulacja głośności.
Krótkie naciśnięcie: zmiana źródła
dźwięku (radio, USB, AUX (po
podłączeniu urządzenia), odtwarzacz CD,
streaming).
Długie naciśnięcie: wyświetlenie menu Telefon
(po podłączeniu telefonu).
Ustawianie parametrów audio:
Balans przód/tył, balans lewo/prawo, tony
niskie/wysokie, głośność, barwa dźwięku.
Włączanie/wyłączanie automatycznej regulacji
głośności (dostosowana do prędkości pojazdu).
Radio:
Krótkie naciśnięcie: wyświetlenie listy
stacji radiowych.
Długie naciśnięcie: aktualizacja listy.
Media:
Krótkie naciśnięcie: wyświetlenie listy folderów.
Długie naciśnięcie: wyświetlenie dostępnych
opcji sortowania.
Wybór trybu wyświetlania ekranu,
dostępne następujące opcje: Data, Funkcje audio, Komputer pokładowy,
Telefon.
Potwierdzenie albo wyświetlanie menu
kontekstowego.
Przyciski od 1 do 6.
Krótkie naciśnięcie: wybór zapamiętanej
stacji radiowej.
Długie naciśnięcie: zapamiętanie stacji.
Radio:
Automatyczne wyszukiwanie (strojenie)
krokowe niższej/wyższej częstotliwości stacji
radiowej.
Media:
Wybór poprzedniego/następnego utworu CD,
USB, streaming.
Przewijanie listy.
Radio:
Ręczne wyszukiwanie (strojenie) krokowe
niższej/wyższej częstotliwości stacji radiowej.
Wybór poprzedniego/następnego folderu MP3.
Media:
Wybór poprzedniego/następnego folderu/
rodzaju/wykonawcy/listy odtwarzania na
urządzeniu USB.
Przewijanie listy.
Anulowanie bieżącej operacji. Przejście o jeden poziom do góry (menu
lub folderu).
Dostęp do głównego menu.
Włączanie/wyłączanie funkcji TA
(informacji o ruchu drogowym).
Długie naciśnięcie: wybór typu informacji.

256
Radio Bluetooth®
Nacisnąć pokrętło, aby zatwierdzić.
Menu
W zależności od wersji.„Multimedia”: Ustawienia mediów,
Parametry radia.
„Telefon”: Połącz, Zarządzanie książką
telefoniczną, Zarządzanie telefonem,
Rozłącz.
„Komputer pokładowy”.
„Obsługa ”: Diagnostyka, Dziennik
alarmów itd.
„Połączenia”: zarządzanie połączeniami,
wyszukiwanie urządzenia peryferyjnego.
„Personalizacja-Konfiguracja”:
Określenie parametrów samochodu,
Wybór wersji język., Konfiguracja wyświetlacza,
Wybór jednostek, Ustawienie daty i godziny.
Nacisnąć przycisk „MENU”.
Przejście z jednego menu do innego.
Wejście do menu.
Radio
Wybór stacji radiowej
Nacisnąć kilka razy przycisk ŹRÓDŁO i
wybrać radio.
Wybór pasm FM/DAB/AM.

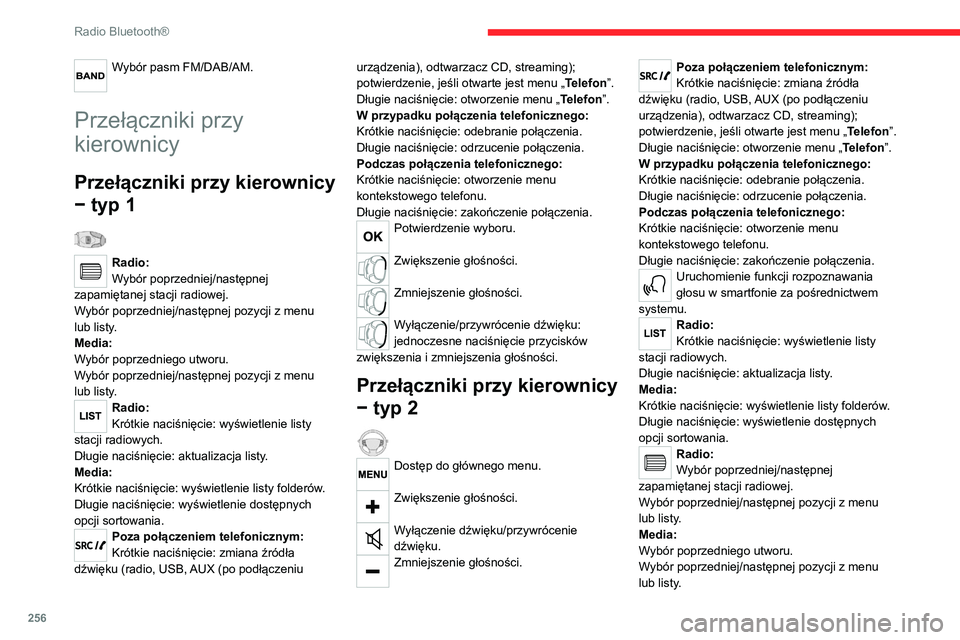

Przełączniki przy
kierownicy
Przełączniki przy kierownicy
− typ 1

Radio:
Wybór poprzedniej/następnej
zapamiętanej stacji radiowej.
Wybór poprzedniej/następnej pozycji z menu
lub listy.
Media:
Wybór poprzedniego utworu.
Wybór poprzedniej/następnej pozycji z menu
lub listy.
Radio:
Krótkie naciśnięcie: wyświetlenie listy
stacji radiowych.
Długie naciśnięcie: aktualizacja listy.
Media:
Krótkie naciśnięcie: wyświetlenie listy folderów.
Długie naciśnięcie: wyświetlenie dostępnych
opcji sortowania.
Poza połączeniem telefonicznym:
Krótkie naciśnięcie: zmiana źródła
dźwięku (radio, USB, AUX (po podłączeniu urządzenia), odtwarzacz CD, streaming);
potwierdzenie, jeśli otwarte jest menu „
Telefon”.
Długie naciśnięcie: otworzenie menu „ Telefon”.
W przypadku połączenia telefonicznego:
Krótkie naciśnięcie: odebranie połączenia.
Długie naciśnięcie: odrzucenie połączenia.
Podczas połączenia telefonicznego:
Krótkie naciśnięcie: otworzenie menu
kontekstowego telefonu.
Długie naciśnięcie: zakończenie połączenia.
Potwierdzenie wyboru.
Zwiększenie głośności.
Zmniejszenie głośności.
Wyłączenie/przywrócenie dźwięku:
jednoczesne naciśnięcie przycisków
zwiększenia i zmniejszenia głośności.
Przełączniki przy kierownicy
− typ 2

Dostęp do głównego menu.
Zwiększenie głośności.
Wyłączenie dźwięku/przywrócenie
dźwięku.
Zmniejszenie głośności.
Poza połączeniem telefonicznym:
Krótkie naciśnięcie: zmiana źródła
dźwięku (radio, USB, AUX (po podłączeniu
urządzenia), odtwarzacz CD, streaming);
potwierdzenie, jeśli otwarte jest menu „ Telefon”.
Długie naciśnięcie: otworzenie menu „ Telefon”.
W przypadku połączenia telefonicznego:
Krótkie naciśnięcie: odebranie połączenia.
Długie naciśnięcie: odrzucenie połączenia.
Podczas połączenia telefonicznego:
Krótkie naciśnięcie: otworzenie menu
kontekstowego telefonu.
Długie naciśnięcie: zakończenie połączenia.
Uruchomienie funkcji rozpoznawania
głosu w smartfonie za pośrednictwem
systemu.
Radio:
Krótkie naciśnięcie: wyświetlenie listy
stacji radiowych.
Długie naciśnięcie: aktualizacja listy.
Media:
Krótkie naciśnięcie: wyświetlenie listy folderów.
Długie naciśnięcie: wyświetlenie dostępnych
opcji sortowania.
Radio:
Wybór poprzedniej/następnej
zapamiętanej stacji radiowej.
Wybór poprzedniej/następnej pozycji z menu
lub listy.
Media:
Wybór poprzedniego utworu.
Wybór poprzedniej/następnej pozycji z menu
lub listy.

257
Radio Bluetooth®

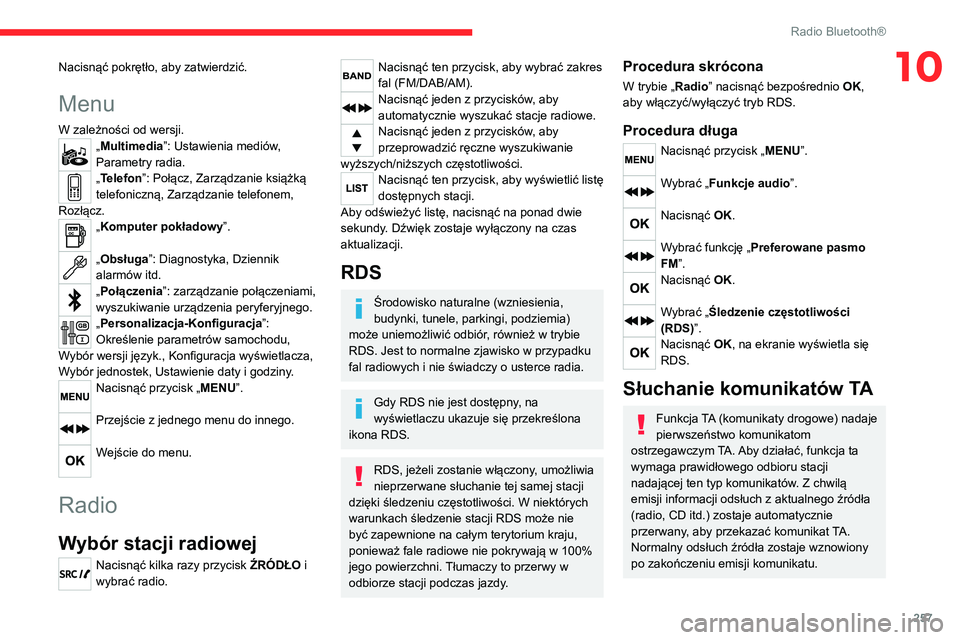

10Nacisnąć pokrętło, aby zatwierdzić.
Menu
W zależności od wersji.„Multimedia”: Ustawienia mediów,
Parametry radia.
„Telefon”: Połącz, Zarządzanie książką
telefoniczną, Zarządzanie telefonem,
Rozłącz.
„Komputer pokładowy”.
„Obsługa ”: Diagnostyka, Dziennik
alarmów itd.
„Połączenia”: zarządzanie połączeniami,
wyszukiwanie urządzenia peryferyjnego.
„Personalizacja-Konfiguracja”:
Określenie parametrów samochodu,
Wybór wersji język., Konfiguracja wyświetlacza,
Wybór jednostek, Ustawienie daty i godziny.
Nacisnąć przycisk „MENU”.
Przejście z jednego menu do innego.
Wejście do menu.
Radio
Wybór stacji radiowej
Nacisnąć kilka razy przycisk ŹRÓDŁO i
wybrać radio.
Nacisnąć ten przycisk, aby wybrać zakres
fal (FM/DAB/AM).
Nacisnąć jeden z przycisków, aby
automatycznie wyszukać stacje radiowe.
Nacisnąć jeden z przycisków, aby
przeprowadzić ręczne wyszukiwanie
wyższych/niższych częstotliwości.
Nacisnąć ten przycisk, aby wyświetlić listę
dostępnych stacji.
Aby odświeżyć listę, nacisnąć na ponad dwie
sekundy. Dźwięk zostaje wyłączony na czas
aktualizacji.
RDS
Środowisko naturalne (wzniesienia,
budynki, tunele, parkingi, podziemia)
może uniemożliwić odbiór, również w trybie
RDS. Jest to normalne zjawisko w przypadku
fal radiowych i nie świadczy o usterce radia.
Gdy RDS nie jest dostępny, na
wyświetlaczu ukazuje się przekreślona
ikona RDS.
RDS, jeżeli zostanie włączony, umożliwia
nieprzerwane słuchanie tej samej stacji
dzięki śledzeniu częstotliwości. W niektórych
warunkach śledzenie stacji RDS może nie
być zapewnione na całym terytorium kraju,
ponieważ fale radiowe nie pokrywają w 100%
jego powierzchni. Tłumaczy to przerwy w
odbiorze stacji podczas jazdy.
Procedura skrócona
W trybie „Radio” nacisnąć bezpośrednio OK,
aby włączyć/wyłączyć tryb RDS.
Procedura długa
Nacisnąć przycisk „MENU”.
Wybrać „Funkcje audio”.
Nacisnąć OK.
Wybrać funkcję „Preferowane pasmo
FM”.
Nacisnąć OK.
Wybrać „Śledzenie częstotliwości
(RDS)”.
Nacisnąć OK, na ekranie wyświetla się
RDS.
Słuchanie komunikatów TA
Funkcja TA (komunikaty drogowe) nadaje
pierwszeństwo komunikatom
ostrzegawczym TA. Aby działać, funkcja ta
wymaga prawidłowego odbioru stacji
nadającej ten typ komunikatów. Z chwilą
emisji informacji odsłuch z aktualnego źródła
(radio, CD itd.) zostaje automatycznie
przerwany, aby przekazać komunikat TA.
Normalny odsłuch źródła zostaje wznowiony
po zakończeniu emisji komunikatu.

258
Radio Bluetooth®
Zmiana pasma (FM1, FM2, DAB itd.)
Zmiana stacji w ramach tego samego
multipleksu.
Rozpoczęcie wyszukiwania
poprzedniego/następnego multipleksu.
Długie naciśnięcie: wybór kategorii
wiadomości spośród następujących:
Transport, Wiadomości, Rozrywka i Komunikaty
specjalne (dostępne w zależności od stacji).
Gdy na ekranie wyświetlone jest radio,
nacisnąć „ OK”, aby wyświetlić menu
kontekstowe.
(Śledzenie częstotliwości (RDS), Śledzenie
automatyczne DAB/FM, Wyświetlanie
radiotekstu (TXT), Informacje o stacji itp.).
Śledzenie DAB/FM
Radio cyfrowe umożliwia odsłuch
wyższej jakości.
Kiedy jakość sygnału cyfrowego jest zła,
funkcja „Śledzenie automatyczne DAB/FM”
umożliwia dalsze słuchanie tej samej stacji,
dzięki automatycznemu przełączeniu na
odpowiednią stację analogową w paśmie
„FM” (jeżeli taka istnieje).
Gdy funkcja „Śledzenie automatyczne DAB/
FM” jest włączona, stacja DAB zostanie
wybrana automatycznie.

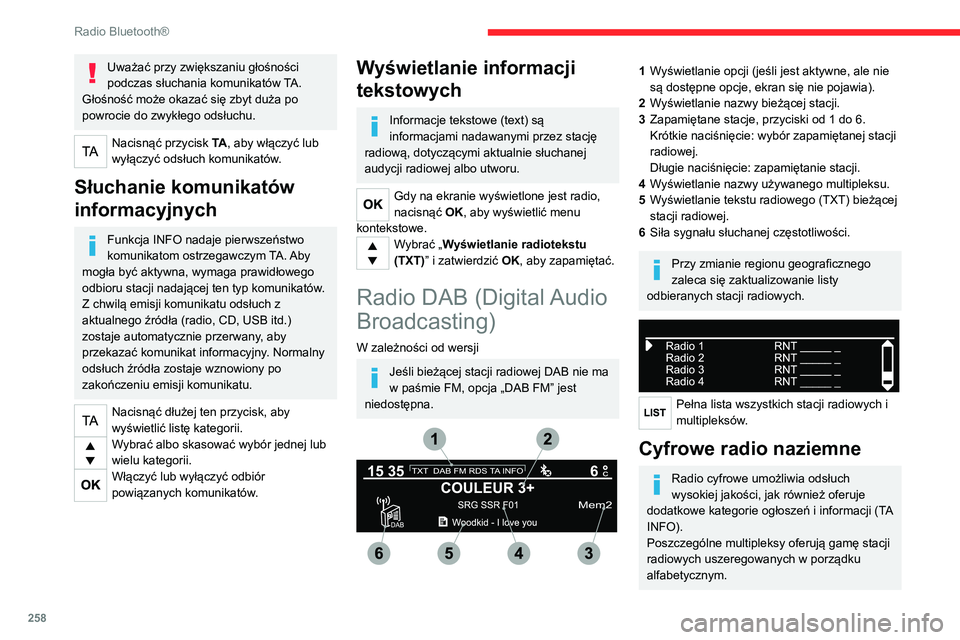

Uważać przy zwiększaniu głośności
podczas słuchania komunikatów TA.
Głośność może okazać się zbyt duża po
powrocie do zwykłego odsłuchu.
Nacisnąć przycisk TA , aby włączyć lub
wyłączyć odsłuch komunikatów.
Słuchanie komunikatów
informacyjnych
Funkcja INFO nadaje pierwszeństwo
komunikatom ostrzegawczym TA. Aby
mogła być aktywna, wymaga prawidłowego
odbioru stacji nadającej ten typ komunikatów.
Z chwilą emisji komunikatu odsłuch z
aktualnego źródła (radio, CD, USB itd.)
zostaje automatycznie przerwany, aby
przekazać komunikat informacyjny. Normalny
odsłuch źródła zostaje wznowiony po
zakończeniu emisji komunikatu.
Nacisnąć dłużej ten przycisk, aby
wyświetlić listę kategorii.
Wybrać albo skasować wybór jednej lub
wielu kategorii.
Włączyć lub wyłączyć odbiór
powiązanych komunikatów.
Wyświetlanie informacji
tekstowych
Informacje tekstowe (text) są
informacjami nadawanymi przez stację
radiową, dotyczącymi aktualnie słuchanej
audycji radiowej albo utworu.
Gdy na ekranie wyświetlone jest radio,
nacisnąć OK, aby wyświetlić menu
kontekstowe.
Wybrać „Wyświetlanie radiotekstu
(TXT)” i zatwierdzić OK, aby zapamiętać.
Radio DAB (Digital Audio
Broadcasting)
W zależności od wersji
Jeśli bieżącej stacji radiowej DAB nie ma
w paśmie FM, opcja „DAB FM” jest
niedostępna.


1 Wyświetlanie opcji (jeśli jest aktywne, ale nie
są dostępne opcje, ekran się nie pojawia).
2 Wyświetlanie nazwy bieżącej stacji.
3 Zapamiętane stacje, przyciski od 1 do 6.
Krótkie naciśnięcie: wybór zapamiętanej stacji
radiowej.
Długie naciśnięcie: zapamiętanie stacji.
4 Wyświetlanie nazwy używanego multipleksu.
5 Wyświetlanie tekstu radiowego (TXT) bieżącej
stacji radiowej.
6 Siła sygnału słuchanej częstotliwości.
Przy zmianie regionu geograficznego
zaleca się zaktualizowanie listy
odbieranych stacji radiowych.


Pełna lista wszystkich stacji radiowych i
multipleksów.
Cyfrowe radio naziemne
Radio cyfrowe umożliwia odsłuch
wysokiej jakości, jak również oferuje
dodatkowe kategorie ogłoszeń i informacji (TA
INFO).
Poszczególne multipleksy oferują gamę stacji
radiowych uszeregowanych w porządku
alfabetycznym.
