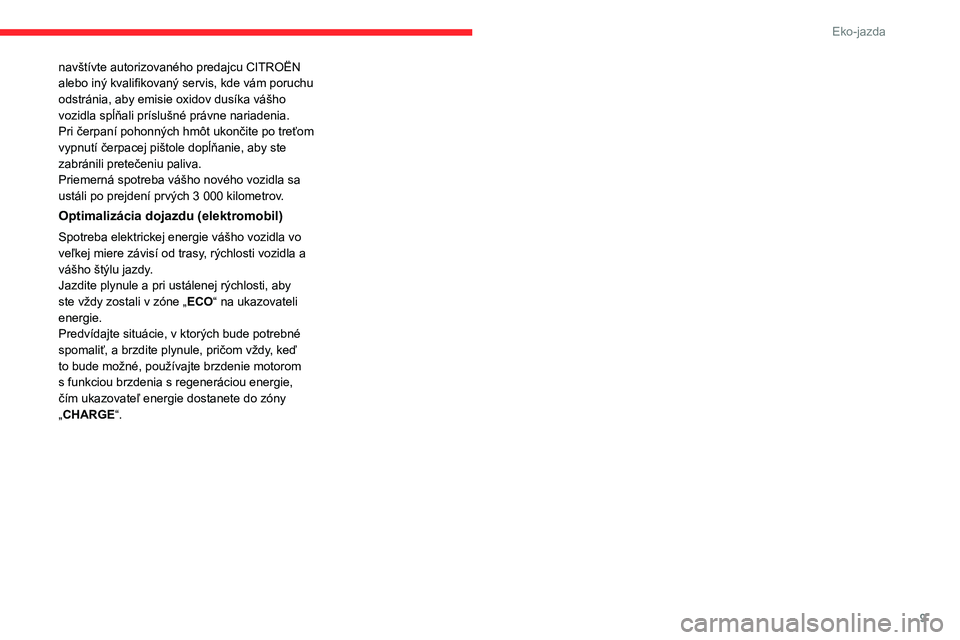

Page 11 of 324
9
Eko-jazda
navštívte autorizovaného predajcu CITROËN
alebo iný kvalifikovaný servis, kde vám poruchu
odstránia, aby emisie oxidov dusíka vášho
vozidla spĺňali príslušné právne nariadenia.
Pri čerpaní pohonných hmôt ukončite po treťom
vypnutí čerpacej pištole dopĺňanie, aby ste
zabránili pretečeniu paliva.
Priemerná spotreba vášho nového vozidla sa
ustáli po prejdení prvých 3 000 kilometrov.
Optimalizácia dojazdu (elektromobil)
Spotreba elektrickej energie vášho vozidla vo
veľkej miere závisí od trasy, rýchlosti vozidla a
vášho štýlu jazdy.
Jazdite plynule a pri ustálenej rýchlosti, aby
ste vždy zostali v zóne „ECO“ na ukazovateli
energie.
Predvídajte situácie, v ktorých bude potrebné
spomaliť, a brzdite plynule, pričom vždy, keď
to bude možné, používajte brzdenie motorom
s funkciou brzdenia s regeneráciou energie,
čím ukazovateľ energie dostanete do zóny
„CHARGE“.
Page 12 of 324
10
Palubné prístroje
Združený prístroj
Ukazovateľ rýchlosti
Analógový ukazovateľ rýchlosti (km/h alebo
mph).
Indikátory a ukazovatele
S textovým LCD alebo maticovým
displejom
1.Ukazovateľ paliva
2. Ukazovateľ teploty chladiacej kvapaliny
motora
S maticovým displejom (elektromobil)
1.Ukazovateľ spotreby funkciami tepelného
komfortu
2. Ukazovateľ úrovne nabitia
S displejom LCD
S textovým displejom LCD
S maticovým displejom

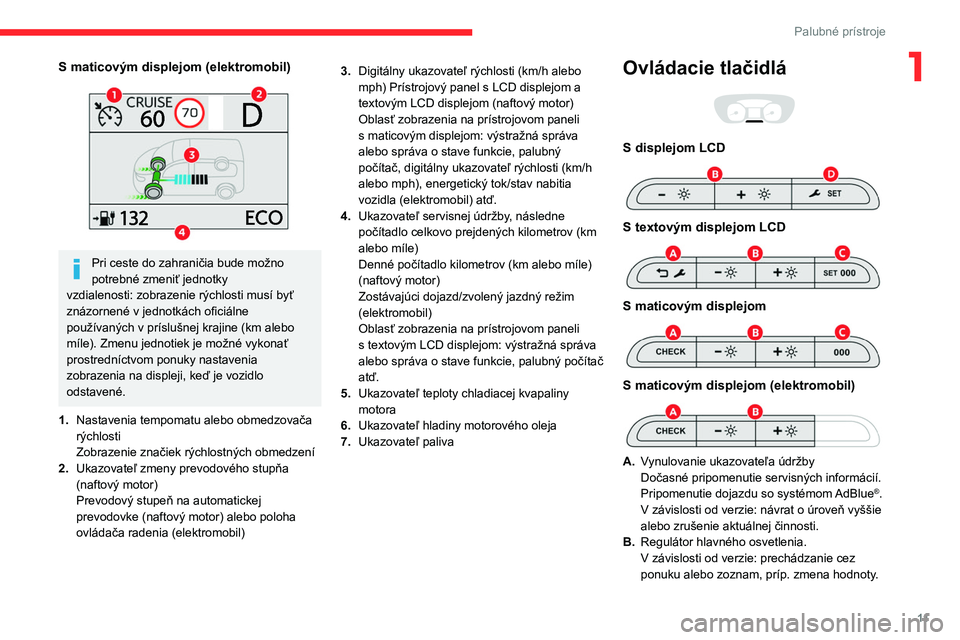

Page 13 of 324
11
Palubné prístroje
1S maticovým displejom (elektromobil)
Pri ceste do zahraničia bude možno
potrebné zmeniť jednotky
vzdialenosti:
zobrazenie rýchlosti musí byť
znázornené v jednotkách oficiálne
používaných v príslušnej krajine (km alebo
míle). Zmenu jednotiek je možné vykonať
prostredníctvom ponuky nastavenia
zobrazenia na displeji, keď je vozidlo
odstavené.
1. Nastavenia tempomatu alebo obmedzovača
rýchlosti
Zobrazenie značiek rýchlostných obmedzení
2. Ukazovateľ zmeny prevodového stupňa
(naftový motor)
Prevodový stupeň na automatickej
prevodovke (naftový motor) alebo poloha
ovládača radenia (elektromobil) 3.
Digitálny ukazovateľ rýchlosti (km/h alebo
mph) Prístrojový panel s LCD displejom a
textovým LCD displejom (naftový motor)
Oblasť zobrazenia na prístrojovom paneli
s maticovým displejom: výstražná správa
alebo správa o stave funkcie, palubný
počítač, digitálny ukazovateľ rýchlosti (km/h
alebo mph), energetický tok/stav nabitia
vozidla (elektromobil) atď.
4. Ukazovateľ servisnej údržby, následne
počítadlo celkovo prejdených kilometrov (km
alebo míle)
Denné počítadlo kilometrov (km alebo míle)
(naftový motor)
Zostávajúci dojazd/zvolený jazdný režim
(elektromobil)
Oblasť zobrazenia na prístrojovom paneli
s
textovým LCD displejom: výstražná správa
alebo správa o
stave funkcie, palubný počítač
atď.
5. Ukazovateľ teploty chladiacej kvapaliny
motora
6. Ukazovateľ hladiny motorového oleja
7. Ukazovateľ paliva
Ovládacie tlačidlá
S displejom LCD
S textovým displejom LCD
S maticovým displejom
S maticovým displejom (elektromobil)
A.Vynulovanie ukazovateľa údržby
Dočasné pripomenutie servisných informácií.
Pripomenutie dojazdu so systémom AdBlue
®.
V závislosti od verzie: návrat o
úroveň vyššie
alebo zrušenie aktuálnej činnosti.
B. Regulátor hlavného osvetlenia.
V závislosti od verzie: prechádzanie cez
ponuku alebo zoznam, príp.
zmena hodnoty.

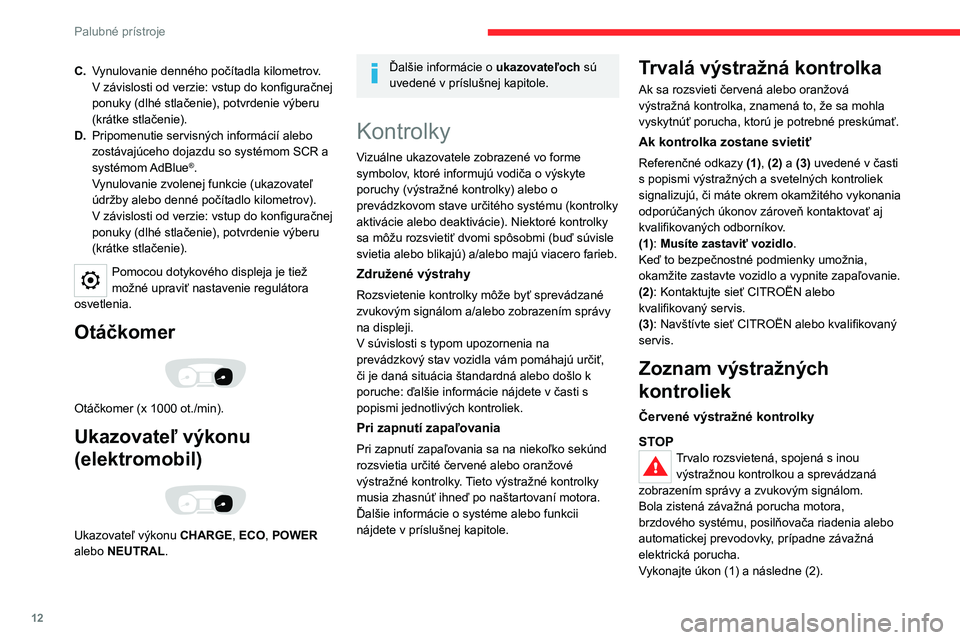

Page 14 of 324
12
Palubné prístroje
C.Vynulovanie denného počítadla kilometrov.
V závislosti od verzie: vstup do konfiguračnej
ponuky (dlhé stlačenie), potvrdenie výberu
(krátke stlačenie).
D. Pripomenutie servisných informácií alebo
zostávajúceho dojazdu so systémom SCR a
systémom
AdBlue®.
Vynulovanie zvolenej funkcie (ukazovateľ
údržby alebo denné počítadlo kilometrov).
V závislosti od verzie: vstup do konfiguračnej
ponuky (dlhé stlačenie), potvrdenie výberu
(krátke stlačenie).
Pomocou dotykového displeja je tiež
možné upraviť nastavenie regulátora
osvetlenia.
Otáčkomer
Otáčkomer (x 1000 ot./min).
Ukazovateľ výkonu
(elektromobil)
Ukazovateľ výkonu CHARGE, ECO, POWER
alebo NEUTRAL.
Ďalšie informácie o ukazovateľoch sú
uvedené v príslušnej kapitole.
Kontrolky
Vizuálne ukazovatele zobrazené vo forme
symbolov, ktoré informujú vodiča o výskyte
poruchy (výstražné kontrolky) alebo o
prevádzkovom stave určitého systému (kontrolky
aktivácie alebo deaktivácie). Niektoré kontrolky
sa môžu rozsvietiť dvomi spôsobmi (buď súvisle
svietia alebo blikajú) a/alebo majú viacero farieb.
Združené výstrahy
Rozsvietenie kontrolky môže byť sprevádzané
zvukovým signálom a/alebo zobrazením správy
na displeji.
V súvislosti s typom upozornenia na
prevádzkový stav vozidla vám pomáhajú určiť,
či je daná situácia štandardná alebo došlo k
poruche: ďalšie informácie nájdete v časti s
popismi jednotlivých kontroliek.
Pri zapnutí zapaľovania
Pri zapnutí zapaľovania sa na niekoľko sekúnd
rozsvietia určité červené alebo oranžové
výstražné kontrolky. Tieto výstražné kontrolky
musia zhasnúť ihneď po naštartovaní motora.
Ďalšie informácie o systéme alebo funkcii
nájdete v príslušnej kapitole.
Trvalá výstražná kontrolka
Ak sa rozsvieti červená alebo oranžová
výstražná kontrolka, znamená to, že sa mohla
vyskytnúť porucha, ktorú je potrebné preskúmať.
Ak kontrolka zostane svietiť
Referenčné odkazy (1), (2) a (3) uvedené v časti
s popismi výstražných a svetelných kontroliek
signalizujú, či máte okrem okamžitého vykonania
odporúčaných úkonov zároveň kontaktovať aj
kvalifikovaných odborníkov.
(1): Musíte zastaviť vozidlo .
Keď to bezpečnostné podmienky umožnia,
okamžite zastavte vozidlo a vypnite zapaľovanie.
(2): Kontaktujte sieť CITROËN alebo
kvalifikovaný servis.
(3): Navštívte sieť CITROËN alebo kvalifikovaný
servis.
Zoznam výstražných
kontroliek
Červené výstražné kontrolky
STOP
Trvalo rozsvietená, spojená s inou výstražnou kontrolkou a sprevádzaná
zobrazením správy a zvukovým signálom.
Bola zistená závažná porucha motora,
brzdového systému, posilňovača riadenia alebo
automatickej prevodovky, prípadne závažná
elektrická porucha.
Vykonajte úkon (1) a
následne (2).

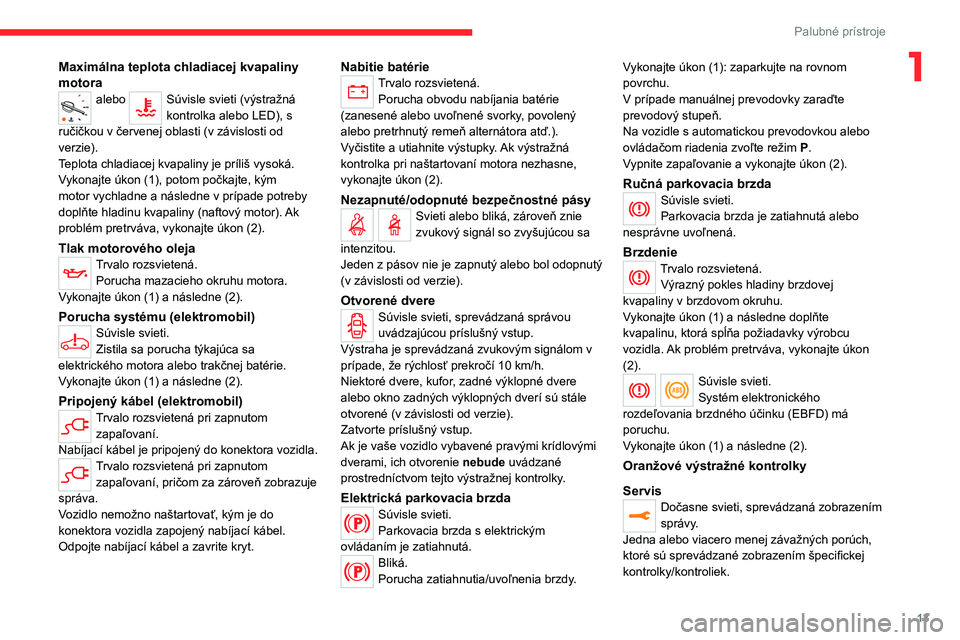

Page 15 of 324
13
Palubné prístroje
1Maximálna teplota chladiacej kvapaliny
motora
alebo Súvisle svieti (výstražná
kontrolka alebo LED), s
ručičkou v červenej oblasti (v závislosti od
verzie).
Teplota chladiacej kvapaliny je príliš vysoká.
Vykonajte úkon (1), potom počkajte, kým
motor
vychladne a následne v prípade potreby
doplňte hladinu kvapaliny (naftový motor). Ak
problém pretrváva, vykonajte úkon (2).
Tlak motorového olejaTrvalo rozsvietená. Porucha mazacieho okruhu motora.
Vykonajte úkon (1) a
následne (2).
Porucha systému (elektromobil)Súvisle svieti.
Zistila sa porucha týkajúca sa
elektrického motora alebo trakčnej batérie.
Vykonajte úkon (1) a
následne (2).
Pripojený kábel (elektromobil)Trvalo rozsvietená pri zapnutom
zapaľovaní.
Nabíjací kábel je pripojený do konektora vozidla.
Trvalo rozsvietená pri zapnutom
zapaľovaní, pričom za zároveň zobrazuje
správa.
V
ozidlo nemožno naštartovať, kým je do
konektora vozidla zapojený nabíjací kábel.
Odpojte nabíjací kábel a zavrite kryt.
Nabitie batérieTrvalo rozsvietená. Porucha obvodu nabíjania batérie
(zanesené alebo uvoľnené svorky, povolený
alebo pretrhnutý remeň alternátora atď.).
Vyčistite a utiahnite výstupky. Ak výstražná
kontrolka pri naštartovaní motora nezhasne,
vykonajte úkon (2).
Nezapnuté/odopnuté bezpečnostné pásySvieti alebo bliká, zároveň znie
zvukový signál so zvyšujúcou sa
intenzitou.
Jeden z pásov nie je zapnutý alebo bol odopnutý
(v
závislosti od verzie).
Otvorené dvereSúvisle svieti, sprevádzaná správou
uvádzajúcou príslušný vstup.
Výstraha je sprevádzaná zvukovým signálom v
prípade, že rýchlosť prekročí 10
km/h.
Niektoré dvere, kufor, zadné výklopné dvere
alebo okno zadných výklopných dverí sú stále
otvorené (v závislosti od verzie).
Zatvorte príslušný vstup.
Ak je vaše vozidlo vybavené pravými krídlovými
dverami, ich otvorenie nebude uvádzané
prostredníctvom tejto výstražnej kontrolky.
Elektrická parkovacia brzdaSúvisle svieti.
Parkovacia brzda s elektrickým
ovládaním je zatiahnutá.
Bliká.
Porucha zatiahnutia/uvoľnenia brzdy. Vykonajte úkon (1): zaparkujte na rovnom
povrchu.
V prípade manuálnej prevodovky zaraďte
prevodový stupeň.
Na vozidle s automatickou prevodovkou alebo
ovládačom riadenia zvoľte režim
P.
Vypnite zapaľovanie a vykonajte úkon (2).
Ručná parkovacia brzdaSúvisle svieti.
Parkovacia brzda je zatiahnutá alebo
nesprávne uvoľnená.
BrzdenieTrvalo rozsvietená. Výrazný pokles hladiny brzdovej
kvapaliny v
brzdovom okruhu.
Vykonajte úkon (1) a následne doplňte
kvapalinu, ktorá spĺňa požiadavky výrobcu
vozidla. Ak problém pretrváva, vykonajte úkon
(2).
Súvisle svieti.
Systém elektronického
rozdeľovania brzdného účinku
(EBFD) má
poruchu.
Vykonajte úkon (1) a
následne (2).
Oranžové výstražné kontrolky
Servis
Dočasne svieti, sprevádzaná zobrazením
správy.
Jedna alebo viacero menej závažných porúch,
ktoré sú sprevádzané zobrazením špecifickej
kontrolky/kontroliek.

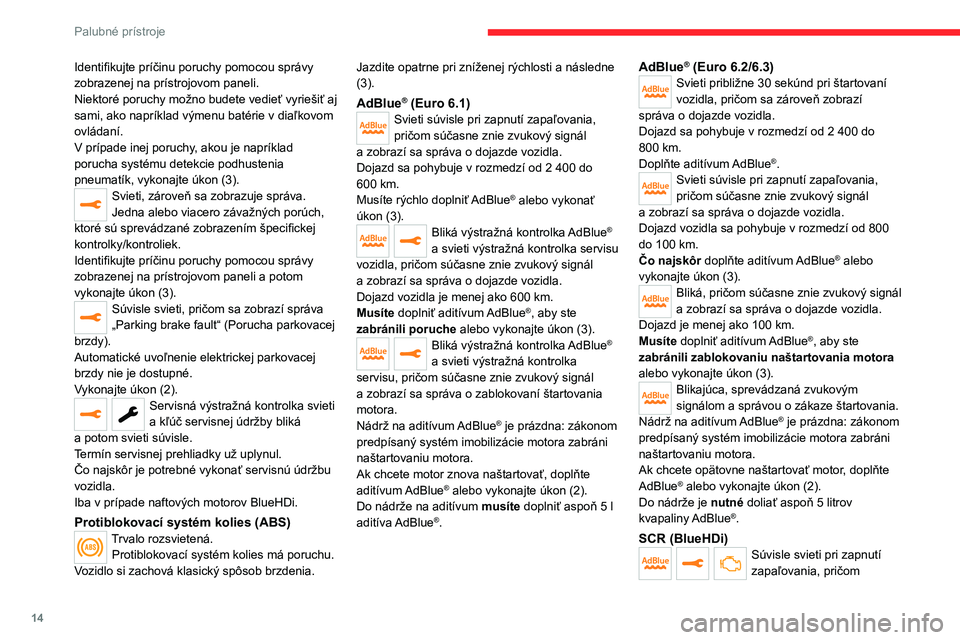

Page 16 of 324
14
Palubné prístroje
Identifikujte príčinu poruchy pomocou správy
zobrazenej na prístrojovom paneli.
Niektoré poruchy možno budete vedieť vyriešiť aj
sami, ako napríklad výmenu batérie v diaľkovom
ovládaní.
V prípade inej poruchy, akou je napríklad
porucha systému detekcie podhustenia
pneumatík, vykonajte úkon (3).
Svieti, zároveň sa zobrazuje správa.
Jedna alebo viacero závažných porúch,
ktoré sú sprevádzané zobrazením špecifickej
kontrolky/kontroliek.
Identifikujte príčinu poruchy pomocou správy
zobrazenej na prístrojovom paneli a potom
vykonajte úkon
(3).
Súvisle svieti, pričom sa zobrazí správa
„Parking brake fault“ (Porucha parkovacej
brzdy).
Automatické uvoľnenie elektrickej parkovacej
brzdy nie je dostupné.
Vykonajte úkon (2).
Servisná výstražná kontrolka svieti
a kľúč servisnej údržby bliká
a
potom svieti súvisle.
Termín servisnej prehliadky už uplynul.
Čo najskôr je potrebné vykonať servisnú údržbu
vozidla.
Iba v prípade naftových motorov BlueHDi.
Protiblokovací systém kolies (ABS)Trvalo rozsvietená. Protiblokovací systém kolies má poruchu.
Vozidlo si zachová klasický spôsob brzdenia. Jazdite opatrne pri zníženej rýchlosti a
následne
(3).
AdBlue® (Euro 6.1)Svieti súvisle pri zapnutí zapaľovania,
pričom súčasne znie zvukový signál
a
zobrazí sa správa o dojazde vozidla.
Dojazd sa pohybuje v rozmedzí od 2
400 do
600
km.
Musíte rýchlo doplniť
AdBlue® alebo vykonať
úkon (3).
Bliká výstražná kontrolka AdBlue®
a svieti výstražná kontrolka servisu
vozidla, pričom súčasne znie zvukový signál
a
zobrazí sa správa o dojazde vozidla.
Dojazd vozidla je menej ako 600
km.
Musíte doplniť aditívum AdBlue
®, aby ste
zabránili poruche alebo vykonajte úkon
(3).
Bliká výstražná kontrolka AdBlue®
a svieti výstražná kontrolka
servisu, pričom súčasne znie zvukový signál
a
zobrazí sa správa o zablokovaní štartovania
motora.
Nádrž na aditívum AdBlue
® je prázdna: zákonom
predpísaný systém imobilizácie motora zabráni
naštartovaniu motora.
Ak chcete motor znova naštartovať, doplňte
aditívum AdBlue
® alebo vykonajte úkon (2).
Do nádrže na aditívum musíte
doplniť aspoň 5 l
aditíva
AdBlue®.
AdBlue® (Euro 6.2/6.3)Svieti približne 30 sekúnd pri štartovaní
vozidla, pričom sa zároveň zobrazí
správa o
dojazde vozidla.
Dojazd sa pohybuje v rozmedzí od 2
400 do
800
km.
Doplňte aditívum AdBlue
®.Svieti súvisle pri zapnutí zapaľovania,
pričom súčasne znie zvukový signál
a
zobrazí sa správa o dojazde vozidla.
Dojazd vozidla sa pohybuje v rozmedzí od 800
do 100
km.
Čo najskôr doplňte aditívum AdBlue
® alebo
vykonajte úkon
(3).
Bliká, pričom súčasne znie zvukový signál
a zobrazí sa správa o dojazde vozidla.
Dojazd je menej ako 100
km.
Musíte doplniť aditívum AdBlue
®, aby ste
zabránili zablokovaniu naštartovania motora
alebo vykonajte úkon
(3).
Blikajúca, sprevádzaná zvukovým
signálom a správou o zákaze štartovania.
Nádrž na aditívum AdBlue
® je prázdna: zákonom
predpísaný systém imobilizácie motora zabráni
naštartovaniu motora.
Ak chcete opätovne naštartovať motor, doplňte
AdBlue
® alebo vykonajte úkon (2).
Do nádrže je nutné doliať aspoň 5
litrov
kvapaliny AdBlue
®.
SCR (BlueHDi)Súvisle svieti pri zapnutí
zapaľovania, pričom
Page 17 of 324
15
Palubné prístroje

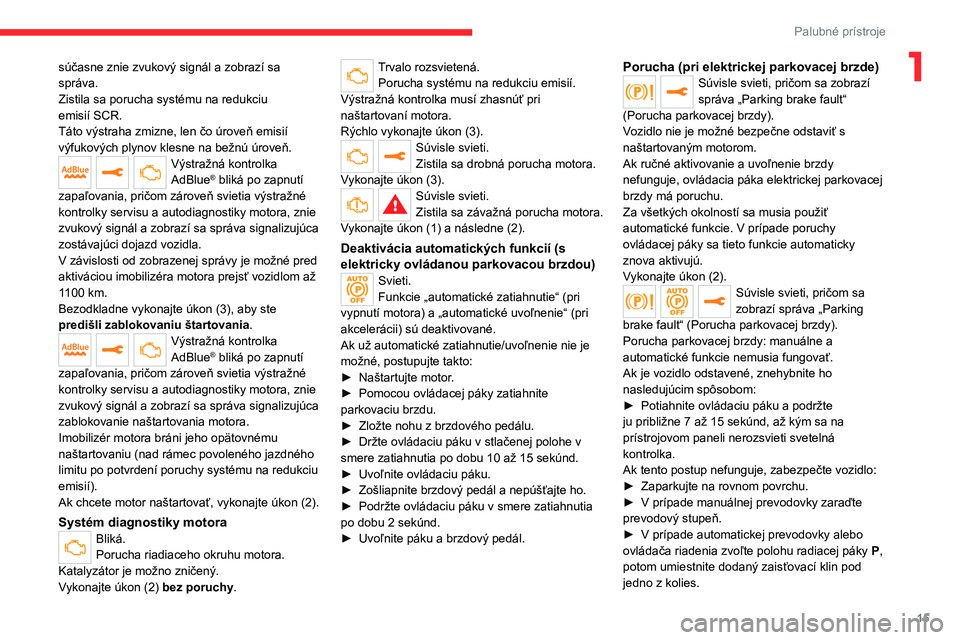

1súčasne znie zvukový signál a zobrazí sa
správa.
Zistila sa porucha systému na redukciu
emisií
SCR.
Táto výstraha zmizne, len čo úroveň emisií
výfukových plynov klesne na bežnú úroveň.
Výstražná kontrolka
AdBlue® bliká po zapnutí
zapaľovania, pričom zároveň svietia výstražné
kontrolky servisu a autodiagnostiky motora, znie
zvukový signál a zobrazí sa správa signalizujúca
zostávajúci dojazd vozidla.
V
závislosti od zobrazenej správy je možné pred
aktiváciou imobilizéra motora prejsť vozidlom až
1100
km.
Bezodkladne vykonajte úkon
(3), aby ste
predišli zablokovaniu štartovania .
Výstražná kontrolka
AdBlue® bliká po zapnutí
zapaľovania, pričom zároveň svietia výstražné
kontrolky servisu a autodiagnostiky motora, znie
zvukový signál a zobrazí sa správa signalizujúca
zablokovanie naštartovania motora.
Imobilizér motora bráni jeho opätovnému
naštartovaniu (nad rámec povoleného jazdného
limitu po potvrdení poruchy systému na redukciu
emisií).
Ak chcete motor naštartovať, vykonajte úkon (2).
Systém diagnostiky motoraBliká.
Porucha riadiaceho okruhu motora.
Katalyzátor je možno zničený.
Vykonajte úkon (2) bez poruchy.
Trvalo rozsvietená.
Porucha systému na redukciu emisií.
Výstražná kontrolka musí zhasnúť pri
naštartovaní motora.
Rýchlo vykonajte úkon (3).
Súvisle svieti.
Zistila sa drobná porucha motora.
Vykonajte úkon (3).
Súvisle svieti.
Zistila sa závažná porucha motora.
Vykonajte úkon (1) a
následne (2).
Deaktivácia automatických funkcií (s
elektricky ovládanou parkovacou brzdou)
Svieti.
Funkcie „automatické zatiahnutie“ (pri
vypnutí motora) a „automatické uvoľnenie“ (pri
akcelerácii) sú deaktivované.
Ak už automatické zatiahnutie/uvoľnenie nie je
možné, postupujte takto:
►
Naštartujte motor
.
►
Pomocou ovládacej páky zatiahnite
parkovaciu brzdu.
►
Zložte nohu z brzdového pedálu.
►
Držte ovládaciu páku v stlačenej polohe v
smere zatiahnutia po dobu 10 až 15 sekúnd.
►
Uvoľnite ovládaciu páku.
►
Zošliapnite brzdový pedál a nepúšťajte ho.
►
Podržte ovládaciu páku v smere zatiahnutia
po dobu 2 sekúnd.
►
Uvoľnite páku a brzdový pedál.
Porucha (pri elektrickej parkovacej brzde)Súvisle svieti, pričom sa zobrazí
správa „Parking brake fault“
(Porucha parkovacej brzdy).
Vozidlo nie je možné bezpečne odstaviť s
naštartovaným motorom.
Ak ručné aktivovanie a uvoľnenie brzdy
nefunguje, ovládacia páka elektrickej parkovacej
brzdy má poruchu.
Za všetkých okolností sa musia použiť
automatické funkcie. V prípade poruchy
ovládacej páky sa tieto funkcie automaticky
znova aktivujú.
Vykonajte úkon (2).
Súvisle svieti, pričom sa
zobrazí správa „Parking
brake fault“ (Porucha parkovacej brzdy).
Porucha parkovacej brzdy: manuálne a
automatické funkcie nemusia fungovať.
Ak je vozidlo odstavené, znehybnite ho
nasledujúcim spôsobom:
►
Potiahnite ovládaciu páku a podržte
ju približne 7 až 15 sekúnd, až kým sa na
prístrojovom paneli nerozsvieti svetelná
kontrolka.
Ak tento postup nefunguje, zabezpečte vozidlo:
►
Zaparkujte na rovnom povrchu.
►
V prípade manuálnej prevodovky zaraďte
prevodový stupeň.
►
V prípade automatickej prevodovky alebo
ovládača riadenia zvoľte polohu radiacej páky
P
,
potom umiestnite dodaný zaisťovací klin pod
jedno z kolies.
Page 18 of 324
16
Palubné prístroje
Následne vykonajte úkon (2).
BrzdenieTrvalo rozsvietená.Zistená menej závažná porucha
brzdového systému.
Jazdite opatrne.
Vykonajte úkon (3).
Výstraha pre riziko zrážky/Active Safety
Brake
Bliká.
Systém sa aktivuje a okamžite zabrzdí
vozidlo, aby znížil rýchlosť v prípade čelnej
zrážky s vozidlom idúcim pred vami.
Trvalo rozsvietená, sprevádzaná správou a zvukovým signálom.
Systém má poruchu.
Vykonajte úkon (3).
Trvalo rozsvietená, sprevádzaná zobrazením správy.
Systém je deaktivovaný prostredníctvom ponuky
konfigurácie vozidla.
Dynamická kontrola stability (DSC) a
regulácia preklzávania kolies (ASR)
Bliká.
Nastavenie systému DSC/ASR sa
aktivuje v prípade straty priľnavosti alebo dráhy.
Trvalo rozsvietená. Porucha systému DSC/ASR.
Vykonajte úkon (3).
Porucha núdzovej brzdy (s elektrickou
parkovacou brzdou)
Súvisle svieti, pričom sa zobrazí
správa „Parking brake fault“
(Porucha parkovacej brzdy).
Núdzové brzdenie nedosahuje optimálny výkon.
Ak nefunguje automatické uvoľnenie, použite
manuálne uvoľnenie alebo vykonajte úkon (3).
Asistent rozjazdu do kopcaSúvisle svieti, pričom sa zobrazí
správa „Anti roll-back system fault“
(Porucha systému udržania vozidla na svahu).
Systém má poruchu.
Vykonajte úkon (3).
Dynamická kontrola stability (DSC)/
regulácia preklzovania kolies (ASR)
Trvalo rozsvietená. Systém sa deaktivuje.
Systém DSC/ASR sa automaticky aktivujte pri
naštartovaní vozidla a od približne 50 km/h.
Pri rýchlosti nižšej ako 50
km/h ho môžete
aktivovať manuálne.
Podhustená pneumatikaTrvalo rozsvietená, sprevádzaná zvukovým signálom a správou.
Tlak v
jednom alebo viacerých kolesách je príliš
nízky.
Čo možno najrýchlejšie skontrolujte tlak
pneumatík.
Po úprave hodnoty tlaku opätovne inicializujte
systém detekcie.
Výstražná kontrolka podhustenia
bliká a potom súvisle svieti a
servisná výstražná kontrolka súvisle svieti.
Systém kontroly tlaku pneumatík má poruchu.
Detekcia podhustenia už nekontroluje tlak v
kolesách.
Čo najskôr skontrolujte tlak v
pneumatikách a
vykonajte úkon (3).
Predohrev motora (naftový motor)Dočasne svieti
(až do približne 30 sekúnd v náročných
poveternostných podmienkach).
Pri zapnutí zapaľovania, ak to vyžadujú
poveternostné podmienky a teplota motora.
Skôr ako motor naštartujete, počkajte na
zhasnutie kontrolky.
Keď zhasne výstražná kontrolka, vozidlo
okamžite naštartuje, ak stlačíte a podržíte:
–
spojkový pedál na vozidlách s manuálnou
prevodovkou.
–
brzdový pedál na vozidlách s automatickou
prevodovkou.
Ak sa motor nenaštartuje, zopakujte pokyn na
naštartovanie motora a držte brzdový pedál
stlačený.
Čelný airbag spolujazdca (ZAP.)Trvalo rozsvietená. Čelný airbag spolujazdca je aktivovaný.
Ovládač je v polohe „ ZAP.“.
V tomto prípade NEINŠTALUJTE detskú
sedačku „proti smeru jazdy“ na sedadlo
Page 19 of 324
17
Palubné prístroje
1predného spolujazdca – riziko vážneho
poranenia!
Čelný airbag spolujazdca (VYP.)Trvalo rozsvietená.Čelný airbag spolujazdca je deaktivovaný.
Ovládač je v polohe „ VYP.“.
Môžete nainštalovať detskú sedačku chrbtom
k smeru jazdy, s výnimkou prípadu nesprávnej
činnosti airbagov (rozsvietená výstražná
kontrolka airbagov).
AirbagySvieti.
Jeden z airbagov alebo pyrotechnických
prednapínačov bezpečnostných pásov má
poruchu.
Vykonajte úkon (3).
Nízka hladina palivaalebo Trvalo rozsvietená s ručičkou v červenej zóne
(v závislosti od verzie), sprevádzaná zvukovým
signálom a správou.
Zvukový signál a správa sa budú opakovať čoraz
častejšie, čím viac sa bude množstvo blížiť k
nule.
Pri prvom rozsvietení vám zostáva v palivovej
nádrži menej ako 8
litrov paliva.
Bezodkladne doplňte hladinu paliva, aby ste sa
vyhli poruche v dôsledku úplného vyčerpania
paliva.
Nikdy nejazdite s
vozidlom až do úplného
spotrebovania paliva, pretože by mohlo dôjsť k
poškodeniu systému na redukciu emisií
a vstrekovacieho systému.
Nízka úroveň nabitia trakčnej batérie
(elektromobil)
0 %
100
Trvalo rozsvietená LED kontrolka a
ručička v červenej zóne, spolu so
zvukovým signálom a zobrazením správy.
Úroveň nabitia trakčnej batérie je nízka.
Skontrolujte zostávajúci dojazd.
Čo najskôr nabite vozidlo.
Režim korytnačky s obmedzeným
dojazdom (elektromobil)
Súvisle svieti.
Úroveň nabitia trakčnej batérie je kritická.
Výkon motora sa postupne zníži.
Vozidlo musíte dať nabiť.
Ak výstražná kontrolka nezhasne, vykonajte
úkon (2).
Klaksón pre chodcov (elektromobil)Svieti.
Zistila sa chyba klaksónu.
Vykonajte úkon (3).
Prítomnosť vody v naftovom filtriTrvalo rozsvietená (so združeným prístrojom s LCD).
Naftový filter obsahuje vodu.
Nebezpečenstvo poškodenia vstrekovacieho
systému: okamžite vykonajte úkon (2).
Filter pevných častíc (naftový motor)Trvalo rozsvietená, sprevádzaná zvukovým signálom a správou o riziku
zanesenia filtra pevných častíc.
Táto kontrolka signalizuje počiatočné štádium
zanesenia filtra pevných častíc.
Hneď ako to jazdné podmienky umožnia, filter
regenerujte tak, že budete jazdiť rýchlosťou
aspoň 60 km/h, až kým výstražná kontrolka
nezhasne.
Trvalo rozsvietená, sprevádzaná zvukovým signálom a správou o príliš
nízkej hladine aditíva filtra pevných častíc.
Signalizuje príliš nízku hladinu aditíva v nádrži.
Vykonajte úkon (3).
Posilňovač riadeniaTrvalo rozsvietená. Posilňovač riadenia má poruchu.
Jazdite opatrne pri zníženej rýchlosti a potom
vykonajte úkon (3).
Zadné hmlové svetloTrvalo rozsvietená. Zadné hmlové svetlo je rozsvietené.
Noha na brzdovom pedáliSúvisle svieti.
Nedostatočný alebo žiadny tlak na
brzdový pedál.
V
prípade automatickej prevodovky alebo
ovládača radenia môže byť potrebné stlačiť
brzdový pedál, aby sa prevodovka odblokovala
z
režimu N.
Page 20 of 324
18
Palubné prístroje

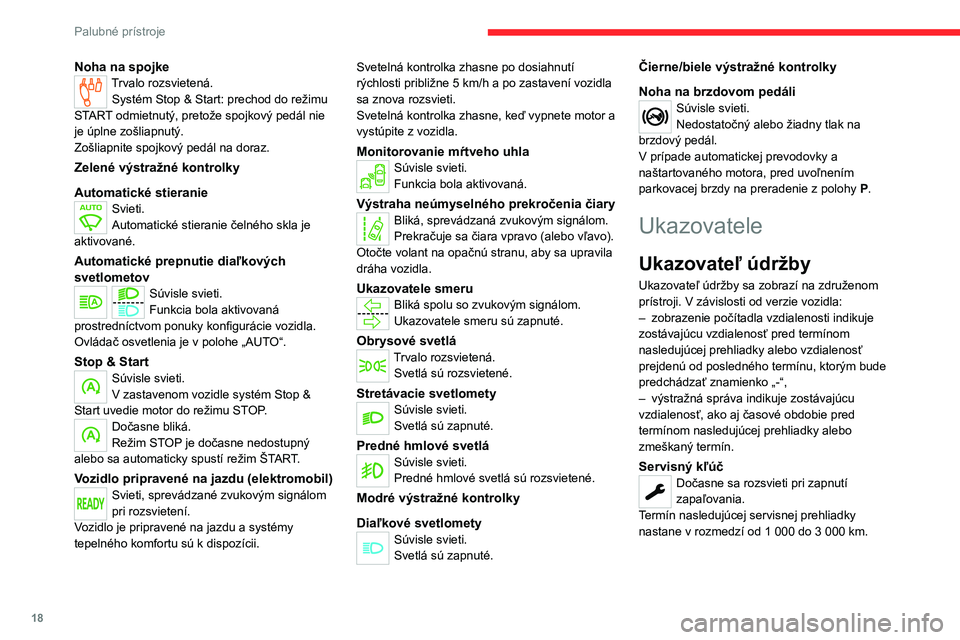

Noha na spojkeTrvalo rozsvietená.Systém Stop & Start: prechod do režimu
START odmietnutý, pretože spojkový pedál nie
je úplne zošliapnutý.
Zošliapnite spojkový pedál na doraz.
Zelené výstražné kontrolky
Automatické stieranie
Svieti.
Automatické stieranie čelného skla je
aktivované.
Automatické prepnutie diaľkových
svetlometov
Súvisle svieti.
Funkcia bola aktivovaná
prostredníctvom ponuky konfigurácie vozidla.
Ovládač osvetlenia je v polohe „AUTO“.
Stop & StartSúvisle svieti.
V zastavenom vozidle systém Stop &
Start uvedie motor do režimu STOP.
Dočasne bliká.
Režim STOP je dočasne nedostupný
alebo sa automaticky spustí režim ŠTART.
Vozidlo pripravené na jazdu (elektromobil)Svieti, sprevádzané zvukovým signálom
pri rozsvietení.
Vozidlo je pripravené na jazdu a systémy
tepelného komfortu sú k dispozícii. Svetelná kontrolka zhasne po dosiahnutí
rýchlosti približne 5
km/h a po zastavení vozidla
sa znova rozsvieti.
Svetelná kontrolka zhasne, keď vypnete motor a
vystúpite z vozidla.
Monitorovanie mŕtveho uhlaSúvisle svieti.
Funkcia bola aktivovaná.
Výstraha neúmyselného prekročenia čiaryBliká, sprevádzaná zvukovým signálom.
Prekračuje sa čiara vpravo (alebo vľavo).
Otočte volant na opačnú stranu, aby sa upravila
dráha vozidla.
Ukazovatele smeruBliká spolu so zvukovým signálom.
Ukazovatele smeru sú zapnuté.
Obrysové svetláTrvalo rozsvietená. Svetlá sú rozsvietené.
Stretávacie svetlometySúvisle svieti.
Svetlá sú zapnuté.
Predné hmlové svetláSúvisle svieti.
Predné hmlové svetlá sú rozsvietené.
Modré výstražné kontrolky
Diaľkové svetlomety
Súvisle svieti.
Svetlá sú zapnuté.
Čierne/biele výstražné kontrolky
Noha na brzdovom pedáli
Súvisle svieti.
Nedostatočný alebo žiadny tlak na
brzdový pedál.
V prípade automatickej prevodovky a
naštartovaného motora, pred uvoľnením
parkovacej brzdy na preradenie z polohy P.
Ukazovatele
Ukazovateľ údržby
Ukazovateľ údržby sa zobrazí na združenom
prístroji. V závislosti od verzie vozidla:
–
zobrazenie počítadla vzdialenosti indikuje
zostávajúcu vzdialenosť pred termínom
nasledujúcej prehliadky alebo vzdialenosť
prejdenú od posledného termínu, ktorým bude
predchádzať znamienko „-“,
–
výstražná správa indikuje zostávajúcu
vzdialenosť, ako aj časové obdobie pred
termínom nasledujúcej prehliadky alebo
zmeškaný termín.
Servisný kľúčDočasne sa rozsvieti pri zapnutí
zapaľovania.
Termín nasledujúcej servisnej prehliadky
nastane v
rozmedzí od 1 000 do 3 000 km.
