Page 141 of 324

139
Vožnja

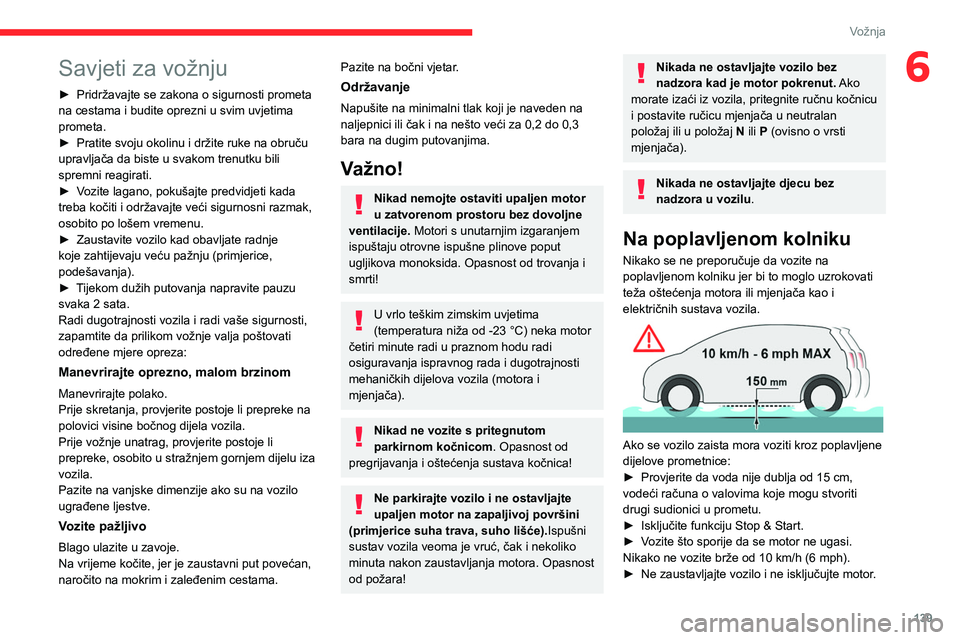

6Savjeti za vožnju
► Pridržavajte se zakona o sigurnosti prometa
na cestama i budite oprezni u svim uvjetima
prometa.
►
Pratite svoju okolinu i držite ruke na obruču
upravljača da biste u svakom trenutku bili
spremni reagirati.
►
V
ozite lagano, pokušajte predvidjeti kada
treba kočiti i održavajte veći sigurnosni razmak,
osobito po lošem vremenu.
►
Zaustavite vozilo kad obavljate radnje
koje zahtijevaju veću pažnju (primjerice,
podešavanja).
►
T
ijekom dužih putovanja napravite pauzu
svaka 2 sata.
Radi dugotrajnosti vozila i radi vaše sigurnosti,
zapamtite da prilikom vožnje valja poštovati
određene mjere opreza:
Manevrirajte oprezno, malom brzinom
Manevrirajte polako.
Prije skretanja, provjerite postoje li prepreke na
polovici visine bočnog dijela vozila.
Prije vožnje unatrag, provjerite postoje li
prepreke, osobito u stražnjem gornjem dijelu iza
vozila.
Pazite na vanjske dimenzije ako su na vozilo
ugrađene ljestve.
Vozite pažljivo
Blago ulazite u zavoje.
Na vrijeme kočite, jer je zaustavni put povećan,
naročito na mokrim i zaleđenim cestama.
Pazite na bočni vjetar.
Održavanje
Napušite na minimalni tlak koji je naveden na
naljepnici ili čak i na nešto veći za 0,2 do 0,3
bara na dugim putovanjima.
Važno!
Nikad nemojte ostaviti upaljen motor
u zatvorenom prostoru bez dovoljne
ventilacije. Motori s unutarnjim izgaranjem
ispuštaju otrovne ispušne plinove poput
ugljikova monoksida. Opasnost od trovanja i
smrti!
U vrlo teškim zimskim uvjetima
(temperatura niža od -23 °C) neka motor
četiri minute radi u praznom hodu radi
osiguravanja ispravnog rada i dugotrajnosti
mehaničkih dijelova vozila (motora i
mjenjača).
Nikad ne vozite s pritegnutom
parkirnom kočnicom. Opasnost od
pregrijavanja i oštećenja sustava kočnica!
Ne parkirajte vozilo i ne ostavljajte
upaljen motor na zapaljivoj površini
(primjerice suha trava, suho lišće).Ispušni
sustav vozila veoma je vruć, čak i nekoliko
minuta nakon zaustavljanja motora. Opasnost
od požara!
Nikada ne ostavljajte vozilo bez
nadzora kad je motor pokrenut. Ako
morate izaći iz vozila, pritegnite ručnu kočnicu
i postavite ručicu mjenjača u neutralan
položaj ili u položaj N ili P (ovisno o vrsti
mjenjača).
Nikada ne ostavljajte djecu bez
nadzora u vozilu .
Na poplavljenom kolniku
Nikako se ne preporučuje da vozite na
poplavljenom kolniku jer bi to moglo uzrokovati
teža oštećenja motora ili mjenjača kao i
električnih sustava vozila.
Ako se vozilo zaista mora voziti kroz poplavljene
dijelove prometnice:
►
Provjerite da voda nije dublja od 15 cm,
vodeći računa o valovima koje mogu stvoriti
drugi sudionici u prometu.
►
Isključite funkciju Stop & Start.
►
V
ozite što sporije da se motor ne ugasi.
Nikako ne vozite brže od 10 km/h (6 mph).
►
Ne zaustavljajte vozilo i ne isključujte motor
.
Page 142 of 324

140
Vožnja
Bočni vjetar
Imajte na umu da će vozilo biti podložnije silama
vjetra tijekom vuče.
Zaštita od krađe
Elektroničko kodirano
pokretanje
Daljinski upravljač sadrži elektronički čip s
posebnim kodom. Nakon uključivanja kontakta
taj kod mora biti prepoznat kako bi se motor
mogao pokrenuti.
Nekoliko sekundi nakon isključenja kontakta
taj sustav blokira sustav kontrole motora i time
onemogućuje pokretanje motora u slučaju
provale.
U slučaju neispravnosti, pali se ova
žaruljica, oglašava se zvučni signal i
prikazuje se poruka na ekranu.
Vozilo se ne može pokrenuti; obratite se što prije
mreži CITROËN.
Pokretanje/gašenje
motora
Pokretanje
Parkirna kočnica mora biti pritegnuta.
► Uz ručni mjenjač, postavite ručicu mjenjača
u neutralan položaj, do kraja pritisnite papučicu

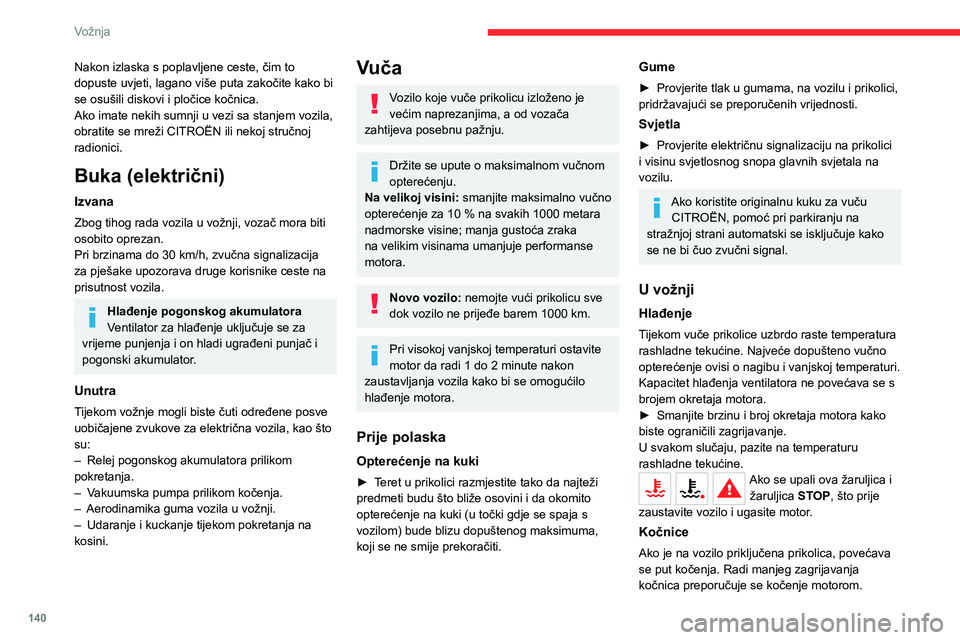

Nakon izlaska s poplavljene ceste, čim to
dopuste uvjeti, lagano više puta zakočite kako bi
se osušili diskovi i pločice kočnica.
Ako imate nekih sumnji u vezi sa stanjem vozila,
obratite se mreži CITROËN ili nekoj stručnoj
radionici.
Buka (električni)
Izvana
Zbog tihog rada vozila u vožnji, vozač mora biti
osobito oprezan.
Pri brzinama do 30 km/h, zvučna signalizacija
za pješake upozorava druge korisnike ceste na
prisutnost vozila.
Hlađenje pogonskog akumulatora
Ventilator za hlađenje uključuje se za
vrijeme punjenja i on hladi ugrađeni punjač i
pogonski akumulator.
Unutra
Tijekom vožnje mogli biste čuti određene posve
uobičajene zvukove za električna vozila, kao što
su:
–
Relej pogonskog akumulatora prilikom
pokretanja.
–
V
akuumska pumpa prilikom kočenja.
–
Aerodinamika guma vozila u vožnji.
–
Udaranje i kuckanje tijekom pokretanja na
kosini.
Vuča
Vozilo koje vuče prikolicu izloženo je
većim naprezanjima, a od vozača
zahtijeva posebnu pažnju.
Držite se upute o maksimalnom vučnom
opterećenju.
Na velikoj visini: smanjite maksimalno vučno
opterećenje za 10 % na svakih 1000 metara
nadmorske visine; manja gustoća zraka
na velikim visinama umanjuje performanse
motora.
Novo vozilo: nemojte vući prikolicu sve
dok vozilo ne prijeđe barem 1000 km.
Pri visokoj vanjskoj temperaturi ostavite
motor da radi 1 do 2 minute nakon
zaustavljanja vozila kako bi se omogućilo
hlađenje motora.
Prije polaska
Opterećenje na kuki
► Teret u prikolici razmjestite tako da najteži
predmeti budu što bliže osovini i da okomito
opterećenje na kuki (u točki gdje se spaja s
vozilom) bude blizu dopuštenog maksimuma,
koji se ne smije prekoračiti.
Gume
► Provjerite tlak u gumama, na vozilu i prikolici,
pridržavajući se preporučenih vrijednosti.
Svjetla
► Provjerite električnu signalizaciju na prikolici
i visinu svjetlosnog snopa glavnih svjetala na
vozilu.
Ako koristite originalnu kuku za vuču CITROËN, pomoć pri parkiranju na
stražnjoj strani automatski se isključuje kako
se ne bi čuo zvučni signal.
U vožnji
Hlađenje
Tijekom vuče prikolice uzbrdo raste temperatura
rashladne tekućine. Najveće dopušteno vučno
opterećenje ovisi o nagibu i vanjskoj temperaturi.
Kapacitet hlađenja ventilatora ne povećava se s
brojem okretaja motora.
►
Smanjite brzinu i broj okretaja motora kako
biste ograničili zagrijavanje.
U svakom slučaju, pazite na temperaturu
rashladne tekućine.
Ako se upali ova žaruljica i žaruljica STOP, što prije
zaustavite vozilo i ugasite motor.
Kočnice
Ako je na vozilo priključena prikolica, povećava
se put kočenja. Radi manjeg zagrijavanja
kočnica preporučuje se kočenje motorom.
Page 143 of 324

141
Vožnja

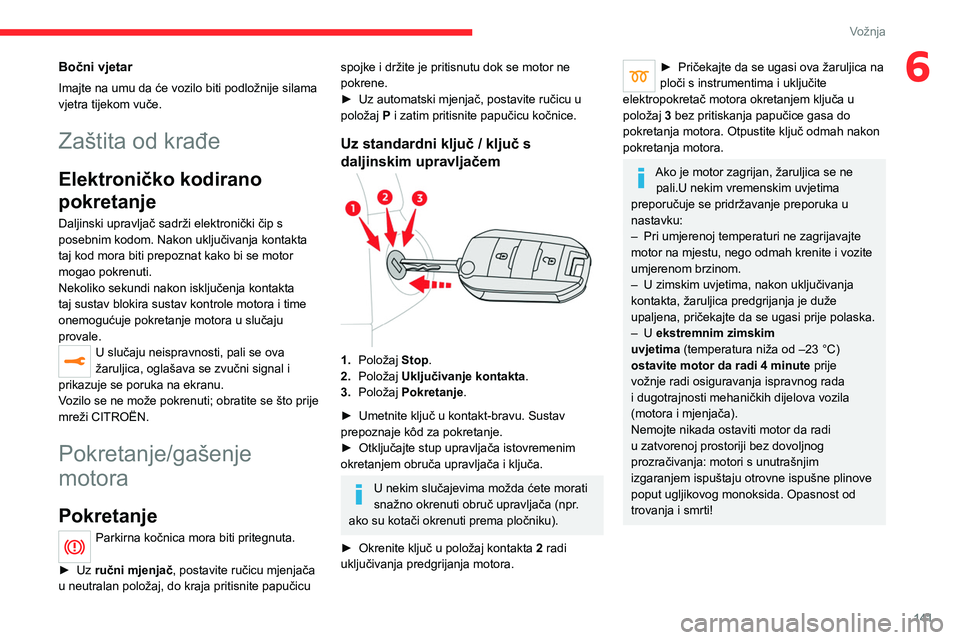

6Bočni vjetar
Imajte na umu da će vozilo biti podložnije silama
vjetra tijekom vuče.
Zaštita od krađe
Elektroničko kodirano
pokretanje
Daljinski upravljač sadrži elektronički čip s
posebnim kodom. Nakon uključivanja kontakta
taj kod mora biti prepoznat kako bi se motor
mogao pokrenuti.
Nekoliko sekundi nakon isključenja kontakta
taj sustav blokira sustav kontrole motora i time
onemogućuje pokretanje motora u slučaju
provale.
U slučaju neispravnosti, pali se ova
žaruljica, oglašava se zvučni signal i
prikazuje se poruka na ekranu.
Vozilo se ne može pokrenuti; obratite se što prije
mreži CITROËN.
Pokretanje/gašenje
motora
Pokretanje
Parkirna kočnica mora biti pritegnuta.
►
Uz
ručni mjenjač, postavite ručicu mjenjača
u neutralan položaj, do kraja pritisnite papučicu
spojke i držite je pritisnutu dok se motor ne
pokrene.
►
Uz automatski mjenjač, postavite ručicu u
položaj P
i zatim pritisnite papučicu kočnice.
Uz standardni ključ / ključ s
daljinskim upravljačem
1.Položaj Stop.
2. Položaj Uključivanje kontakta.
3. Položaj Pokretanje.
►
Umetnite ključ u kontakt-bravu. Sustav
prepoznaje kôd za pokretanje.
►
Otključajte stup upravljača istovremenim
okretanjem obruča upravljača i ključa.
U nekim slučajevima možda ćete morati
snažno okrenuti obruč upravljača (npr.
ako su kotači okrenuti prema pločniku).
►
Okrenite ključ u položaj kontakta 2
radi
uključivanja predgrijanja motora.
► Pričekajte da se ugasi ova žaruljica na
ploči s instrumentima i uključite
elektropokretač motora okretanjem ključa u
položaj 3
bez pritiskanja papučice gasa do
pokretanja motora. Otpustite ključ odmah nakon
pokretanja motora.
Ako je motor zagrijan, žaruljica se ne pali.U nekim vremenskim uvjetima
preporučuje se pridržavanje preporuka u
nastavku:
–
Pri umjerenoj temperaturi ne zagrijavajte
motor na mjestu, nego odmah krenite i vozite
umjerenom brzinom.
–
U zimskim uvjetima, nakon uključivanja
kontakta, žaruljica predgrijanja je duže
upaljena, pričekajte da se ugasi prije polaska.
–
U
ekstremnim zimskim
uvjetima
(temperatura niža od –23 °C)
ostavite motor da radi 4 minute prije
vožnje radi osiguravanja ispravnog rada
i dugotrajnosti mehaničkih dijelova vozila
(motora i mjenjača).
Nemojte nikada ostaviti motor da radi
u zatvorenoj prostoriji bez dovoljnog
prozračivanja: motori s unutrašnjim
izgaranjem ispuštaju otrovne ispušne plinove
poput ugljikovog monoksida. Opasnost od
trovanja i smrti!

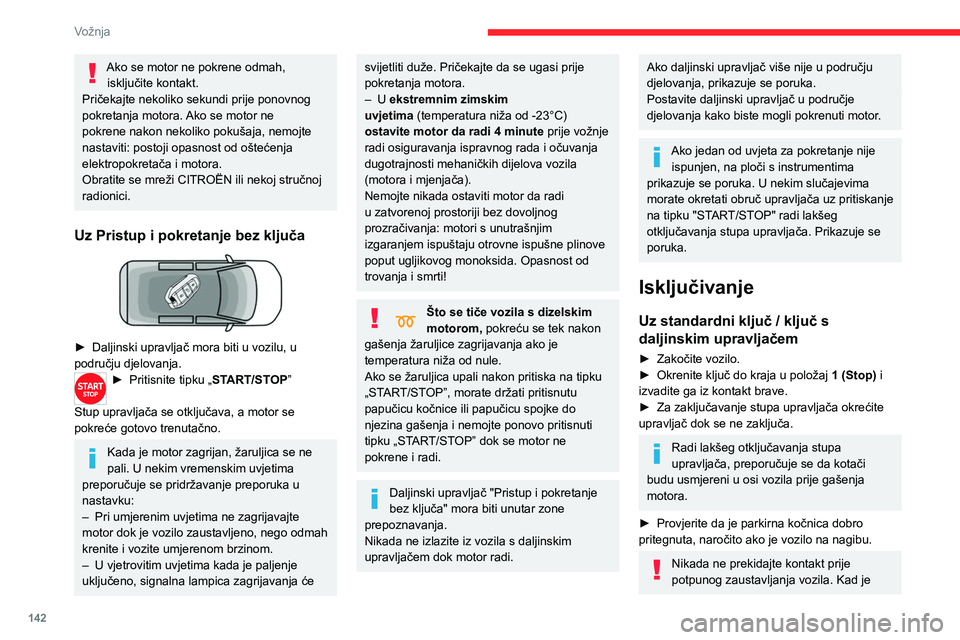

Page 144 of 324

142
Vožnja

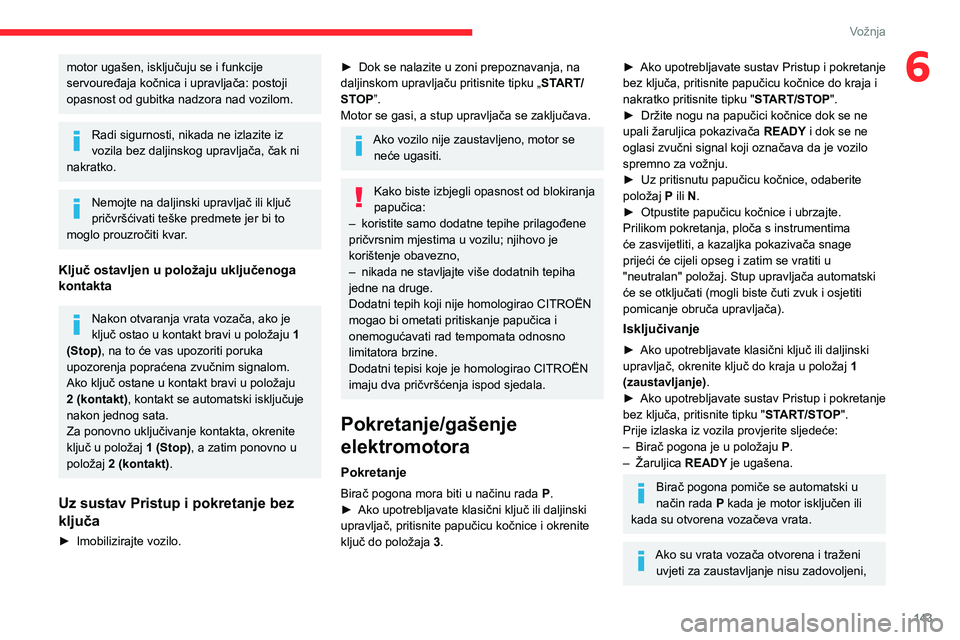

motor ugašen, isključuju se i funkcije
servouređaja kočnica i upravljača: postoji
opasnost od gubitka nadzora nad vozilom.
Radi sigurnosti, nikada ne izlazite iz
vozila bez daljinskog upravljača, čak ni
nakratko.
Nemojte na daljinski upravljač ili ključ
pričvršćivati teške predmete jer bi to
moglo prouzročiti kvar.
Ključ ostavljen u položaju uključenoga
kontakta
Nakon otvaranja vrata vozača, ako je
ključ ostao u kontakt bravi u položaju 1
(Stop), na to će vas upozoriti poruka
upozorenja popraćena zvučnim signalom.
Ako ključ ostane u kontakt bravi u položaju
2 (kontakt), kontakt se automatski isključuje
nakon jednog sata.
Za ponovno uključivanje kontakta, okrenite
ključ u položaj 1 (Stop), a zatim ponovno u
položaj 2 (kontakt).
Uz sustav Pristup i pokretanje bez
ključa
► Imobilizirajte vozilo.
Ako se motor ne pokrene odmah,
isključite kontakt.
Pričekajte nekoliko sekundi prije ponovnog
pokretanja motora. Ako se motor ne
pokrene nakon nekoliko pokušaja, nemojte
nastaviti: postoji opasnost od oštećenja
elektropokretača i motora.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici.
Uz Pristup i pokretanje bez ključa
► Daljinski upravljač mora biti u vozilu, u
području djelovanja.
► Pritisnite tipku „ START/STOP”
Stup upravljača se otključava, a motor se
pokreće gotovo trenutačno.
Kada je motor zagrijan, žaruljica se ne
pali. U nekim vremenskim uvjetima
preporučuje se pridržavanje preporuka u
nastavku:
–
Pri umjerenim uvjetima ne zagrijavajte
motor dok je vozilo zaustavljeno, nego odmah
krenite i vozite umjerenom brzinom.
–
U vjetrovitim uvjetima kada je paljenje
uključeno, signalna lampica zagrijavanja će
svijetliti duže. Pričekajte da se ugasi prije
pokretanja motora.
–
U
ekstremnim zimskim
uvjetima
(temperatura niža od -23°C)
ostavite motor da radi 4 minute prije vožnje
radi osiguravanja ispravnog rada i očuvanja
dugotrajnosti mehaničkih dijelova vozila
(motora i mjenjača).
Nemojte nikada ostaviti motor da radi
u zatvorenoj prostoriji bez dovoljnog
prozračivanja: motori s unutrašnjim
izgaranjem ispuštaju otrovne ispušne plinove
poput ugljikovog monoksida. Opasnost od
trovanja i smrti!
Što se tiče vozila s dizelskim
motorom, pokreću se tek nakon
gašenja žaruljice zagrijavanja ako je
temperatura niža od nule.
Ako se žaruljica upali nakon pritiska na tipku
„START/STOP”, morate držati pritisnutu
papučicu kočnice ili papučicu spojke do
njezina gašenja i nemojte ponovo pritisnuti
tipku „START/STOP” dok se motor ne
pokrene i radi.
Daljinski upravljač "Pristup i pokretanje
bez ključa" mora biti unutar zone
prepoznavanja.
Nikada ne izlazite iz vozila s daljinskim
upravljačem dok motor radi.
Ako daljinski upravljač više nije u području
djelovanja, prikazuje se poruka.
Postavite daljinski upravljač u područje
djelovanja kako biste mogli pokrenuti motor.
Ako jedan od uvjeta za pokretanje nije ispunjen, na ploči s instrumentima
prikazuje se poruka. U nekim slučajevima
morate okretati obruč upravljača uz pritiskanje
na tipku "START/STOP" radi lakšeg
otključavanja stupa upravljača. Prikazuje se
poruka.
Isključivanje
Uz standardni ključ / ključ s
daljinskim upravljačem
► Zakočite vozilo.
► Okrenite ključ do kraja u položaj 1 (Stop)
i
izvadite ga iz kontakt brave.
►
Za zaključavanje stupa upravljača okrećite
upravljač dok se ne zaključa.
Radi lakšeg otključavanja stupa
upravljača, preporučuje se da kotači
budu usmjereni u osi vozila prije gašenja
motora.
►
Provjerite da je parkirna kočnica dobro
pritegnuta, naročito ako je vozilo na nagibu.
Nikada ne prekidajte kontakt prije
potpunog zaustavljanja vozila. Kad je
Page 145 of 324

143
Vožnja
6motor ugašen, isključuju se i funkcije
servouređaja kočnica i upravljača: postoji
opasnost od gubitka nadzora nad vozilom.
Radi sigurnosti, nikada ne izlazite iz
vozila bez daljinskog upravljača, čak ni
nakratko.
Nemojte na daljinski upravljač ili ključ
pričvršćivati teške predmete jer bi to
moglo prouzročiti kvar.
Ključ ostavljen u položaju uključenoga
kontakta
Nakon otvaranja vrata vozača, ako je
ključ ostao u kontakt bravi u položaju 1
(Stop), na to će vas upozoriti poruka
upozorenja popraćena zvučnim signalom.
Ako ključ ostane u kontakt bravi u položaju
2 (kontakt), kontakt se automatski isključuje
nakon jednog sata.
Za ponovno uključivanje kontakta, okrenite
ključ u položaj 1 (Stop), a zatim ponovno u
položaj 2 (kontakt).
Uz sustav Pristup i pokretanje bez
ključa
► Imobilizirajte vozilo.
► Dok se nalazite u zoni prepoznavanja, na
daljinskom upravljaču pritisnite tipku „ ST
ART/
STOP”.
Motor se gasi, a stup upravljača se zaključava.
Ako vozilo nije zaustavljeno, motor se neće ugasiti.
Kako biste izbjegli opasnost od blokiranja
papučica:
–
koristite samo dodatne tepihe prilagođene
pričvrsnim mjestima u vozilu; njihovo je
korištenje obavezno,
–
nikada ne stavljajte više dodatnih tepiha
jedne na druge.
Dodatni tepih koji nije homologirao CITROËN
mogao bi ometati pritiskanje papučica i
onemogućavati rad tempomata odnosno
limitatora brzine.
Dodatni tepisi koje je homologirao CITROËN
imaju dva pričvršćenja ispod sjedala.
Pokretanje/gašenje
elektromotora
Pokretanje
Birač pogona mora biti u načinu rada P.
► Ako upotrebljavate klasični ključ ili daljinski
upravljač, pritisnite papučicu kočnice i okrenite
ključ do položaja 3
.
► Ako upotrebljavate sustav Pristup i pokretanje
bez ključa, pritisnite papučicu kočnice do kraja i
nakratko pritisnite tipku " ST
ART/STOP".
►
Držite nogu na papučici kočnice dok se ne
upali žaruljica pokazivača READY
i dok se ne
oglasi zvučni signal koji označava da je vozilo
spremno za vožnju.
►
Uz pritisnutu papučicu kočnice, odaberite
položaj P
ili N.
►
Otpustite papučicu kočnice i ubrzajte.
Prilikom pokretanja, ploča s instrumentima
će zasvijetliti, a kazaljka pokazivača snage
prijeći će cijeli opseg i zatim se vratiti u
"neutralan" položaj. Stup upravljača automatski
će se otključati (mogli biste čuti zvuk i osjetiti
pomicanje obruča upravljača).
Isključivanje
► Ako upotrebljavate klasični ključ ili daljinski
upravljač, okrenite ključ do kraja u položaj 1
(zaustavljanje).
►
Ako upotrebljavate sustav
Pristup i pokretanje
bez ključa, pritisnite tipku " START/STOP".
Prije izlaska iz vozila provjerite sljedeće:
–
Birač pogona je u položaju P
.
–
Žaruljica READY
je ugašena.
Birač pogona pomiče se automatski u
način rada P kada je motor isključen ili
kada su otvorena vozačeva vrata.
Ako su vrata vozača otvorena i traženi uvjeti za zaustavljanje nisu zadovoljeni,
Page 146 of 324

144
Vožnja
Otpuštanje na ravnoj
podlozi
► Uz pritisnutu papučicu kočnice, malo povucite
ručicu parkirne kočnice, pritisnite tipku za
oslobađanje i do kraja spustite ručicu.
Paljenje ove žaruljice u vožnji, uz zvučni
signal i poruku, upozorava da je parkirna
kočnica ostala pritegnuta ili da nije potpuno
otpuštena.
Pri parkiranju opterećenog vozila na
nagibu ili strmom nagibu okrenite kotače
prema pločniku i pritegnite parkirnu kočnicu.
Pritiskom na papučicu kočnice olakšava
se pritezanje/otpuštanje ručne parkirne
kočnice.
Ako vozilo ima ručni mjenjač, uključite neki stupanj prijenosa i prekinite kontakt.
Ako vozilo ima automatski mjenjač, postavite ručicu mjenjača u položaj P i
prekinite kontakt tako da kotači budu
blokirani.

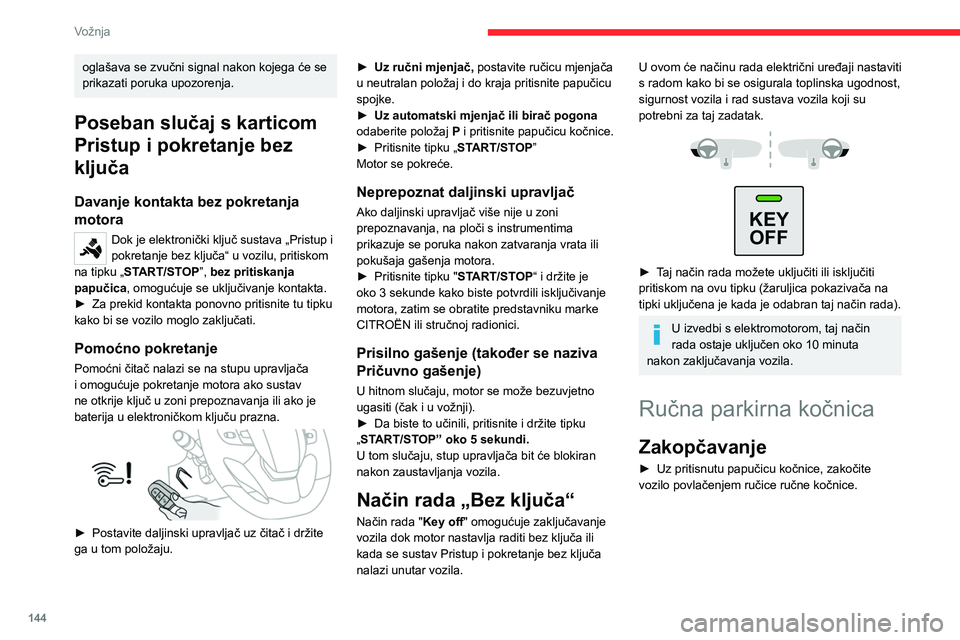

oglašava se zvučni signal nakon kojega će se
prikazati poruka upozorenja.
Poseban slučaj s karticom
Pristup i pokretanje bez
ključa
Davanje kontakta bez pokretanja
motora
Dok je elektronički ključ sustava „Pristup i
pokretanje bez ključa“ u vozilu, pritiskom
na tipku „START/STOP”, bez pritiskanja
papučica, omogućuje se uključivanje kontakta.
►
Za prekid kontakta ponovno pritisnite tu tipku
kako bi se vozilo moglo zaključati.
Pomoćno pokretanje
Pomoćni čitač nalazi se na stupu upravljača
i omogućuje pokretanje motora ako sustav
ne otkrije ključ u zoni prepoznavanja ili ako je
baterija u elektroničkom ključu prazna.
► Postavite daljinski upravljač uz čitač i držite
ga u tom položaju. ►
Uz ručni mjenjač,
postavite ručicu mjenjača
u neutralan položaj i do kraja pritisnite papučicu
spojke.
►
Uz automatski mjenjač ili birač pogona
odaberite položaj P
i pritisnite papučicu kočnice.
►
Pritisnite tipku „
START/STOP”
Motor se pokreće.
Neprepoznat daljinski upravljač
Ako daljinski upravljač više nije u zoni
prepoznavanja, na ploči s instrumentima
prikazuje se poruka nakon zatvaranja vrata ili
pokušaja gašenja motora.
►
Pritisnite tipku "
START/STOP“ i držite je
oko 3 sekunde kako biste potvrdili isključivanje
motora, zatim se obratite predstavniku marke
CITROËN ili stručnoj radionici.
Prisilno gašenje (također se naziva
Pričuvno gašenje)
U hitnom slučaju, motor se može bezuvjetno
ugasiti (čak i u vožnji).
►
Da biste to učinili, pritisnite i držite tipku
„
START/STOP” oko 5 sekundi.
U tom slučaju, stup upravljača bit će blokiran
nakon zaustavljanja vozila.
Način rada „Bez ključa“
Način rada " Key off" omogućuje zaključavanje
vozila dok motor nastavlja raditi bez ključa ili
kada se sustav Pristup i pokretanje bez ključa
nalazi unutar vozila.
U ovom će načinu rada električni uređaji nastaviti
s radom kako bi se osigurala toplinska ugodnost,
sigurnost vozila i rad sustava vozila koji su
potrebni za taj zadatak.
KEY OFF
► Taj način rada možete uključiti ili isključiti
pritiskom na ovu tipku (žaruljica pokazivača na
tipki uključena je kada je odabran taj način rada).
U izvedbi s elektromotorom, taj način
rada ostaje uključen oko 10 minuta
nakon zaključavanja vozila.
Ručna parkirna kočnica
Zakopčavanje
► Uz pritisnutu papučicu kočnice, zakočite
vozilo povlačenjem ručice ručne kočnice.
Page 147 of 324

145
Vožnja

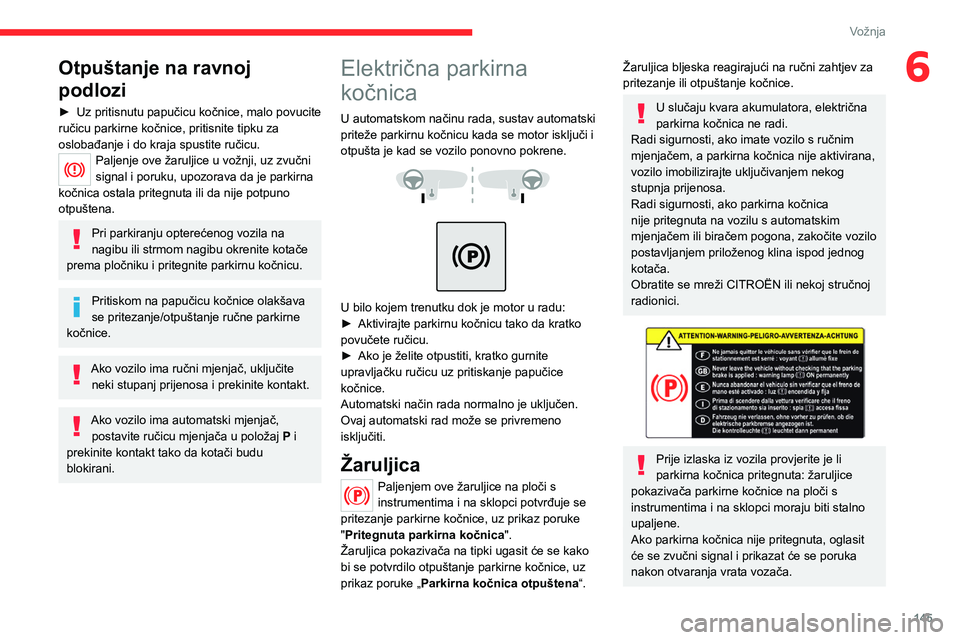

6Otpuštanje na ravnoj
podlozi
► Uz pritisnutu papučicu kočnice, malo povucite
ručicu parkirne kočnice, pritisnite tipku za
oslobađanje i do kraja spustite ručicu.
Paljenje ove žaruljice u vožnji, uz zvučni
signal i poruku, upozorava da je parkirna
kočnica ostala pritegnuta ili da nije potpuno
otpuštena.
Pri parkiranju opterećenog vozila na
nagibu ili strmom nagibu okrenite kotače
prema pločniku i pritegnite parkirnu kočnicu.
Pritiskom na papučicu kočnice olakšava
se pritezanje/otpuštanje ručne parkirne
kočnice.
Ako vozilo ima ručni mjenjač, uključite neki stupanj prijenosa i prekinite kontakt.
Ako vozilo ima automatski mjenjač, postavite ručicu mjenjača u položaj P i
prekinite kontakt tako da kotači budu
blokirani.
Električna parkirna
kočnica
U automatskom načinu rada, sustav automatski
priteže parkirnu kočnicu kada se motor isključi i
otpušta je kad se vozilo ponovno pokrene.
U bilo kojem trenutku dok je motor u radu:
► Aktivirajte parkirnu kočnicu tako da kratko
povučete ručicu.
►
Ako je želite otpustiti, kratko gurnite
upravljačku ručicu uz pritiskanje papučice
kočnice.
Automatski način rada normalno je uključen.
Ovaj automatski rad može se privremeno
isključiti.
Žaruljica
Paljenjem ove žaruljice na ploči s
instrumentima i na sklopci potvrđuje se
pritezanje parkirne kočnice, uz prikaz poruke
"Pritegnuta parkirna kočnica".
Žaruljica pokazivača na tipki ugasit će se kako
bi se potvrdilo otpuštanje parkirne kočnice, uz
prikaz poruke „ Parkirna kočnica otpuštena“.
Žaruljica bljeska reagirajući na ručni zahtjev za
pritezanje ili otpuštanje kočnice.
U slučaju kvara akumulatora, električna
parkirna kočnica ne radi.
Radi sigurnosti, ako imate vozilo s ručnim
mjenjačem, a parkirna kočnica nije aktivirana,
vozilo imobilizirajte uključivanjem nekog
stupnja prijenosa.
Radi sigurnosti, ako parkirna kočnica
nije pritegnuta na vozilu s automatskim
mjenjačem ili biračem pogona, zakočite vozilo
postavljanjem priloženog klina ispod jednog
kotača.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici.
Prije izlaska iz vozila provjerite je li
parkirna kočnica pritegnuta: žaruljice
pokazivača parkirne kočnice na ploči s
instrumentima i na sklopci moraju biti stalno
upaljene.
Ako parkirna kočnica nije pritegnuta, oglasit
će se zvučni signal i prikazat će se poruka
nakon otvaranja vrata vozača.
Page 148 of 324

146
Vožnja

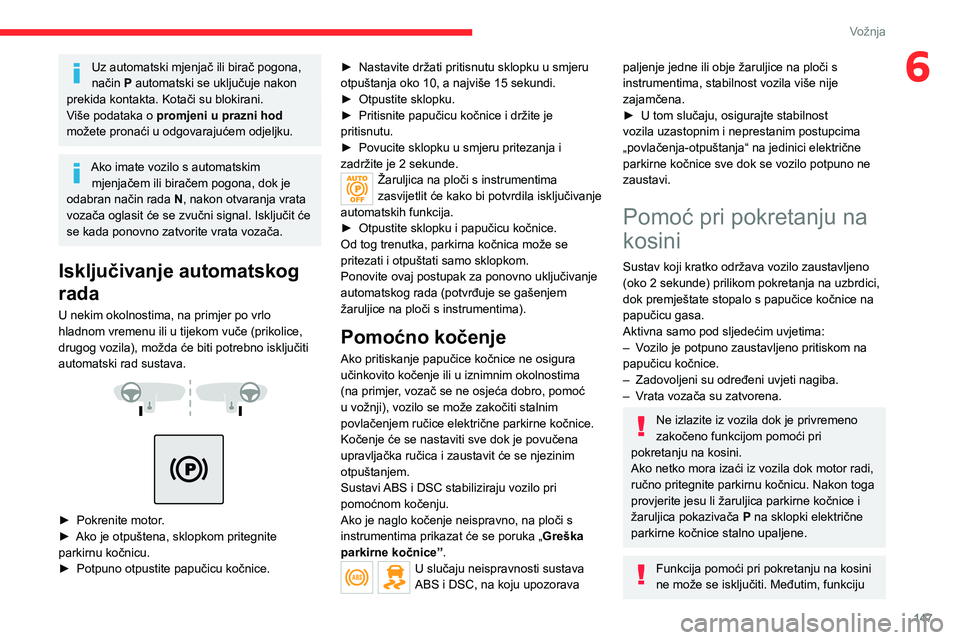

Uz automatski mjenjač ili birač pogona,
način P automatski se uključuje nakon
prekida kontakta. Kotači su blokirani.
Više podataka o promjeni u prazni hod
možete pronaći u odgovarajućem odjeljku.
Ako imate vozilo s automatskim mjenjačem ili biračem pogona, dok je
odabran način rada N, nakon otvaranja vrata
vozača oglasit će se zvučni signal. Isključit će
se kada ponovno zatvorite vrata vozača.
Isključivanje automatskog
rada
U nekim okolnostima, na primjer po vrlo
hladnom vremenu ili u tijekom vuče (prikolice,
drugog vozila), možda će biti potrebno isključiti
automatski rad sustava.
► Pokrenite motor.
► Ako je otpuštena, sklopkom pritegnite
parkirnu kočnicu.
► Potpuno otpustite papučicu kočnice.

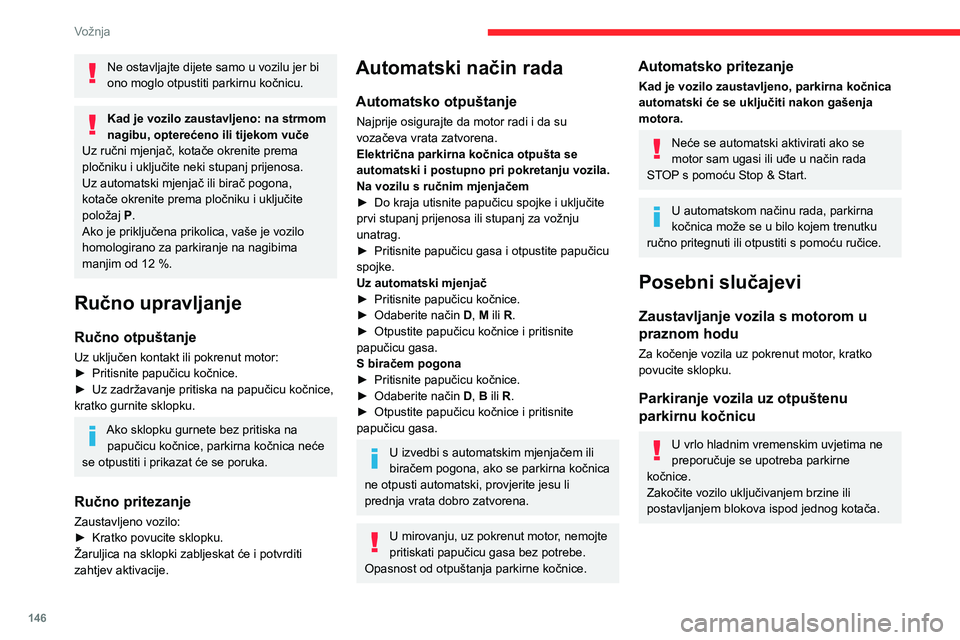

Ne ostavljajte dijete samo u vozilu jer bi
ono moglo otpustiti parkirnu kočnicu.
Kad je vozilo zaustavljeno: na strmom
nagibu, opterećeno ili tijekom vuče
Uz ručni mjenjač, kotače okrenite prema
pločniku i uključite neki stupanj prijenosa.
Uz automatski mjenjač ili birač pogona,
kotače okrenite prema pločniku i uključite
položaj
P
.
Ako je priključena prikolica, vaše je vozilo
homologirano za parkiranje na nagibima
manjim od 12 %.
Ručno upravljanje
Ručno otpuštanje
Uz uključen kontakt ili pokrenut motor:
► Pritisnite papučicu kočnice.
►
Uz zadržavanje pritiska na papučicu kočnice,
kratko gurnite sklopku.
Ako sklopku gurnete bez pritiska na papučicu kočnice, parkirna kočnica neće
se otpustiti i prikazat će se poruka.
Ručno pritezanje
Zaustavljeno vozilo:
► Kratko povucite sklopku.
Žaruljica na sklopki zabljeskat će i potvrditi
zahtjev aktivacije.
Automatski način rada
Automatsko otpuštanje
Najprije osigurajte da motor radi i da su
vozačeva vrata zatvorena.
Električna parkirna kočnica otpušta se
automatski i postupno pri pokretanju vozila.
Na vozilu s ručnim mjenjačem
►
Do kraja utisnite papučicu spojke i uključite
prvi stupanj prijenosa ili stupanj za vožnju
unatrag.
►
Pritisnite papučicu gasa i otpustite papučicu
spojke.
Uz automatski mjenjač
►
Pritisnite papučicu kočnice.
►
Odaberite način D
, M ili R.
►
Otpustite papučicu kočnice i pritisnite
papučicu gasa.
S biračem pogona
►
Pritisnite papučicu kočnice.
►
Odaberite način
D
, B ili R.
►
Otpustite papučicu kočnice i pritisnite
papučicu gasa.
U izvedbi s automatskim mjenjačem ili
biračem pogona, ako se parkirna kočnica
ne otpusti automatski, provjerite jesu li
prednja vrata dobro zatvorena.
U mirovanju, uz pokrenut motor, nemojte
pritiskati papučicu gasa bez potrebe.
Opasnost od otpuštanja parkirne kočnice.
Automatsko pritezanje
Kad je vozilo zaustavljeno, parkirna kočnica
automatski će se uključiti nakon gašenja
motora.
Neće se automatski aktivirati ako se
motor sam ugasi ili uđe u način rada
STOP s pomoću Stop & Start.
U automatskom načinu rada, parkirna
kočnica može se u bilo kojem trenutku
ručno pritegnuti ili otpustiti s pomoću ručice.
Posebni slučajevi
Zaustavljanje vozila s motorom u
praznom hodu
Za kočenje vozila uz pokrenut motor, kratko
povucite sklopku.
Parkiranje vozila uz otpuštenu
parkirnu kočnicu
U vrlo hladnim vremenskim uvjetima ne
preporučuje se upotreba parkirne
kočnice.
Zakočite vozilo uključivanjem brzine ili
postavljanjem blokova ispod jednog kotača.
Page 149 of 324

147
Vožnja
6Uz automatski mjenjač ili birač pogona,
način P automatski se uključuje nakon
prekida kontakta. Kotači su blokirani.
Više podataka o promjeni u prazni hod
možete pronaći u odgovarajućem odjeljku.
Ako imate vozilo s automatskim mjenjačem ili biračem pogona, dok je
odabran način rada N, nakon otvaranja vrata
vozača oglasit će se zvučni signal. Isključit će
se kada ponovno zatvorite vrata vozača.
Isključivanje automatskog
rada
U nekim okolnostima, na primjer po vrlo
hladnom vremenu ili u tijekom vuče (prikolice,
drugog vozila), možda će biti potrebno isključiti
automatski rad sustava.
► Pokrenite motor .
► Ako je otpuštena, sklopkom pritegnite
parkirnu kočnicu.
►
Potpuno otpustite papučicu kočnice. ►
Nastavite držati pritisnutu sklopku u smjeru
otpuštanja oko 10, a najviše 15 sekundi.
►
Otpustite sklopku.
►
Pritisnite papučicu kočnice i držite je
pritisnutu.
►
Povucite sklopku u smjeru pritezanja i
zadržite je 2 sekunde.
Žaruljica na ploči s instrumentima
zasvijetlit će kako bi potvrdila isključivanje
automatskih funkcija.
►
Otpustite sklopku i papučicu kočnice.
Od tog trenutka, parkirna kočnica može se
pritezati i otpuštati samo sklopkom.
Ponovite ovaj postupak za ponovno uključivanje
automatskog rada (potvrđuje se gašenjem
žaruljice na ploči s instrumentima).
Pomoćno kočenje
Ako pritiskanje papučice kočnice ne osigura
učinkovito kočenje ili u iznimnim okolnostima
(na primjer, vozač se ne osjeća dobro, pomoć
u vožnji), vozilo se može zakočiti stalnim
povlačenjem ručice električne parkirne kočnice.
Kočenje će se nastaviti sve dok je povučena
upravljačka ručica i zaustavit će se njezinim
otpuštanjem.
Sustavi ABS i DSC stabiliziraju vozilo pri
pomoćnom kočenju.
Ako je naglo kočenje neispravno, na ploči s
instrumentima prikazat će se poruka „ Greška
parkirne kočnice”.
U slučaju neispravnosti sustava
ABS i DSC, na koju upozorava
paljenje jedne ili obje žaruljice na ploči s
instrumentima, stabilnost vozila više nije
zajamčena.
►
U tom slučaju, osigurajte stabilnost
vozila uzastopnim i neprestanim postupcima
„povlačenja-otpuštanja“ na jedinici električne
parkirne kočnice sve dok se vozilo potpuno ne
zaustavi.
Pomoć pri pokretanju na
kosini
Sustav koji kratko održava vozilo zaustavljeno
(oko 2 sekunde) prilikom pokretanja na uzbrdici,
dok premještate stopalo s papučice kočnice na
papučicu gasa.
Aktivna samo pod sljedećim uvjetima:
–
V
ozilo je potpuno zaustavljeno pritiskom na
papučicu kočnice.
–
Zadovoljeni su određeni uvjeti nagiba.
–
V
rata vozača su zatvorena.
Ne izlazite iz vozila dok je privremeno
zakočeno funkcijom pomoći pri
pokretanju na kosini.
Ako netko mora izaći iz vozila dok motor radi,
ručno pritegnite parkirnu kočnicu. Nakon toga
provjerite jesu li žaruljica parkirne kočnice i
žaruljica pokazivača P na sklopki električne
parkirne kočnice stalno upaljene.
Funkcija pomoći pri pokretanju na kosini
ne može se isključiti. Međutim, funkciju
Page 150 of 324

148
Vožnja
Taj sustav omogućuje manju potrošnju
goriva davanjem preporuka za uključivanje
najprikladnijeg stupnja prijenosa.
Rad
Ovisno o uvjetima vožnje i o opremljenosti vozila,
sustav vam može preporučiti da preskočite jedan
ili više stupnjeva prijenosa.
Preporuke za promjenu stupnja prijenosa ne
treba smatrati obveznima. Zapravo, konfiguracija
ceste, gustoća prometa i sigurnost uvijek su
presudni faktori u izboru najprikladnijeg stupnja
prijenosa. Prema tome, vozač odgovorno
odlučuje o prihvaćanju ili neprihvaćanju
preporuka sustava.
Ova se funkcija ne može isključiti.
U nekim izvedbama dizelskih motora
BlueHDi uz ručni mjenjač, u nekim
uvjetima vožnje sustav može predložiti
uključivanje neutralnog položaja (žaruljica N se
prikazuje na ploči s instrumentima), radi lakšeg
gašenja motora (način rada STOP sustava Stop
& Start).
Uz automatski mjenjač taj sustav je
aktivan samo pri ručnom mijenjanju
brzina.
Podatak se prikazuje na ploči s
instrumentima u obliku uzlazne ili silazne
strelice i uz broj preporučenog stupnja prijenosa.
Sustav prilagođava svoju preporuku za
promjenu stupnja prijenosa u skladu s

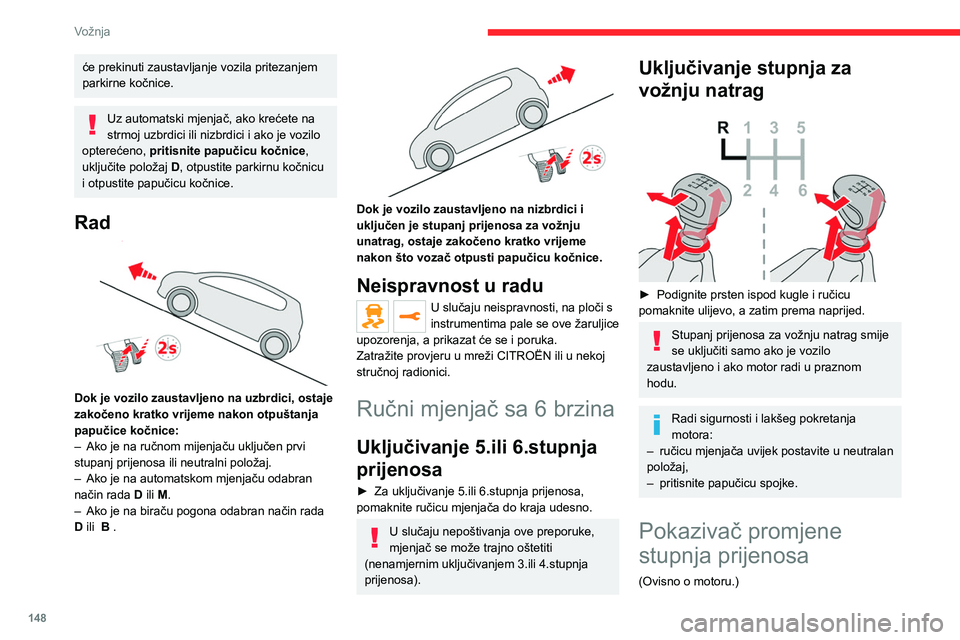

će prekinuti zaustavljanje vozila pritezanjem
parkirne kočnice.
Uz automatski mjenjač, ako krećete na
strmoj uzbrdici ili nizbrdici i ako je vozilo
opterećeno, pritisnite papučicu kočnice ,
uključite položaj D, otpustite parkirnu kočnicu
i otpustite papučicu kočnice.
Rad
Dok je vozilo zaustavljeno na uzbrdici, ostaje
zakočeno kratko vrijeme nakon otpuštanja
papučice kočnice:
–
Ako je na ručnom mijenjaču uključen prvi
stupanj prijenosa ili neutralni položaj.
–
Ako je na automatskom mjenjaču odabran
način rada D
ili M.
–
Ako je na biraču pogona odabran način rada
D
ili B .
Dok je vozilo zaustavljeno na nizbrdici i
uključen je stupanj prijenosa za vožnju
unatrag, ostaje zakočeno kratko vrijeme
nakon što vozač otpusti papučicu kočnice.
Neispravnost u radu
U slučaju neispravnosti, na ploči s
instrumentima pale se ove žaruljice
upozorenja, a prikazat će se i poruka.
Zatražite provjeru u mreži CITROËN ili u nekoj
stručnoj radionici.
Ručni mjenjač sa 6 brzina
Uključivanje 5.ili 6.stupnja
prijenosa
► Za uključivanje 5.ili 6.stupnja prijenosa,
pomaknite ručicu mjenjača do kraja udesno.
U slučaju nepoštivanja ove preporuke,
mjenjač se može trajno oštetiti
(nenamjernim uključivanjem 3.ili 4.stupnja
prijenosa).
Uključivanje stupnja za
vožnju natrag
► Podignite prsten ispod kugle i ručicu
pomaknite ulijevo, a zatim prema naprijed.
Stupanj prijenosa za vožnju natrag smije
se uključiti samo ako je vozilo
zaustavljeno i ako motor radi u praznom
hodu.
Radi sigurnosti i lakšeg pokretanja
motora:
–
ručicu mjenjača uvijek postavite u neutralan
položaj,
–
pritisnite papučicu spojke.
Pokazivač promjene
stupnja prijenosa
(Ovisno o motoru.)
