CITROEN JUMPER SPACETOURER 2021 Upute Za Rukovanje (in Croatian)

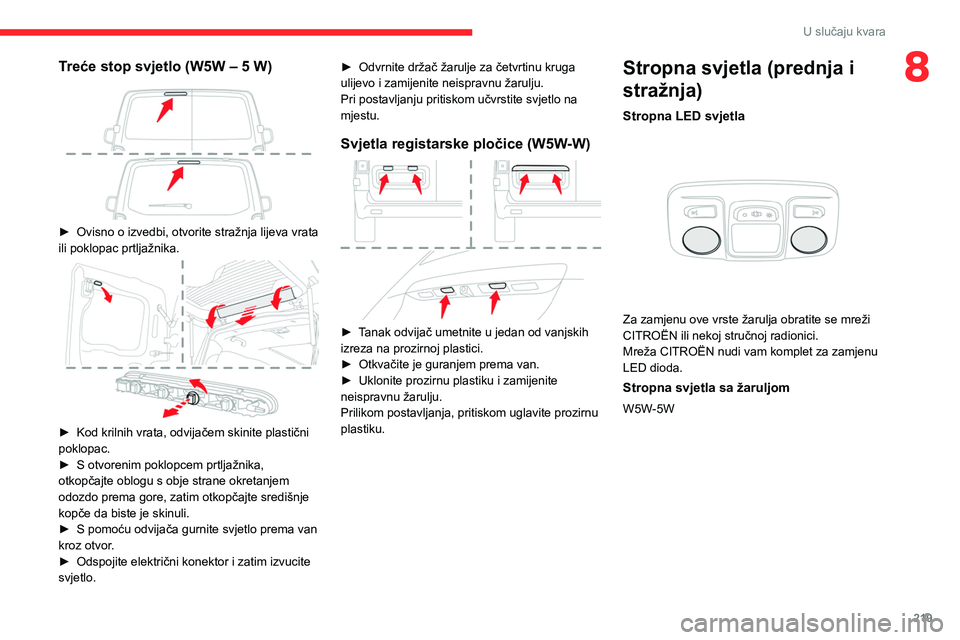

219
U slučaju kvara
8Treće stop svjetlo (W5W – 5 W)

► Ovisno o izvedbi, otvorite stražnja lijeva vrata
ili poklopac prtljažnika.


► Kod krilnih vrata, odvijačem skinite plastični
poklopac.
►

S otvorenim poklopcem prtljažnika,
otkopčajte oblogu s obje strane okretanjem
odozdo prema gore, zatim otkopčajte središnje
kopče da biste je skinuli.
►


S pomoću odvijača gurnite svjetlo prema van
kroz otvor

.
►

Odspojite električni konektor i zatim izvucite
svjetlo. ►


Odvrnite držač žarulje za četvrtinu kruga
ulijevo i zamijenite neispravnu žarulju.
Pri postavljanju pritiskom učvrstite svjetlo na
mjestu.
Svjetla registarske pločice (W5W-W)

► Tanak odvijač umetnite u jedan od vanjskih
izreza na prozirnoj plastici.
►

Otkvačite je guranjem prema van.
►


Uklonite prozirnu plastiku i zamijenite
neispravnu žarulju.
Prilikom postavljanja, pritiskom uglavite prozirnu
plastiku.
Stropna svjetla (prednja i
stražnja)
Stropna LED svjetla

Za zamjenu ove vrste žarulja obratite se mreži
CITROËN ili nekoj stručnoj radionici.
Mreža CITROËN nudi vam komplet za zamjenu
LED dioda.
Stropna svjetla sa žaruljom
W5W-5W

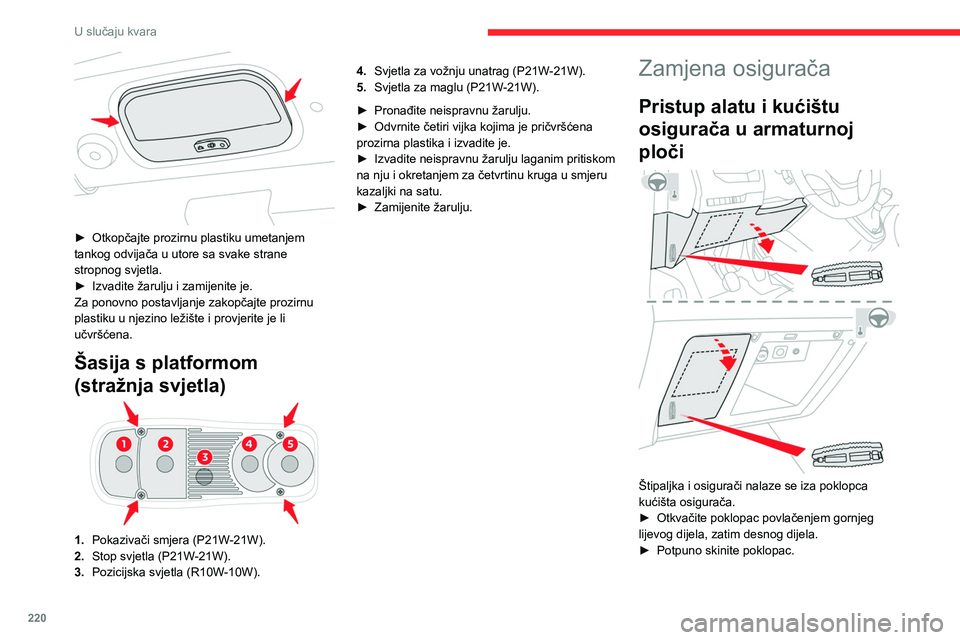

220
U slučaju kvara

► Otkopčajte prozirnu plastiku umetanjem
tankog odvijača u utore sa svake strane
stropnog svjetla.
►

Izvadite žarulju i zamijenite je.
Za ponovno postavljanje zakopčajte prozirnu
plastiku u njezino ležište i provjerite je li
učvršćena.
Šasija s platformom
(stražnja svjetla)
1. Pokazivači smjera (P21W-21W).
2. Stop svjetla (P21W-21W).
3. Pozicijska svjetla (R10W-10W). 4.
Svjetla za vožnju unatrag (P21W-21W).
5. Svjetla za maglu (P21W-21W).
►
Pronađite neispravnu žarulju.
►

Odvrnite četiri vijka kojima je pričvršćena
prozirna plastika i izvadite je.
►

Izvadite neispravnu žarulju laganim pritiskom
na nju i okretanjem za četvrtinu kruga u smjeru
kazaljki na satu.
►

Zamijenite žarulju.
Zamjena osigurača
Pristup alatu i kućištu
osigurača u armaturnoj
ploči


Štipaljka i osigurači nalaze se iza poklopca
kućišta osigurača.
►

Otkvačite poklopac povlačenjem gornjeg
lijevog dijela, zatim desnog dijela.
►


Potpuno skinite poklopac.
Zamjena osigurača
Prije zamjene osigurača potrebno je:
► utvrditi uzrok greške i otkloniti ga.
► isključiti sve izvore potrošnje energije.
► zaustaviti vozilo i isključiti kontakt.
► locirati neispravan osigurač s pomoću tablica
i shema namjene osigurača.
Prilikom zamjene osigurača, važno je sljedeće:
► koristite posebnu štipaljku za vađenje
osigurača iz njegovog ležišta i provjerite stanje
njegove niti.
► uvijek zamijeniti neispravan osigurač
osiguračem iste jakosti (iste boje); osigurač
različite jakosti mogao bi uzrokovati neispravnost
(opasnost od požara).
Ako se kvar ponovi nedugo nakon zamjene
osigurača, dajte provjeriti električnu opremu u
mreži CITROËN ili u nekoj stručnoj radionici.
Tablice s potpunim rasporedom
osigurača i prateće sheme
Za više informacija obratite se mreži
CITROËN ili nekoj stručnoj radionici.
Zamjena nekog osigurača koji nije
naveden u sljedećim tablicama namjene
mogla bi uzrokovati ozbiljnu neispravnost na
vozilu.
Obratite se mreži CITROËN ili stručnoj
radionici.

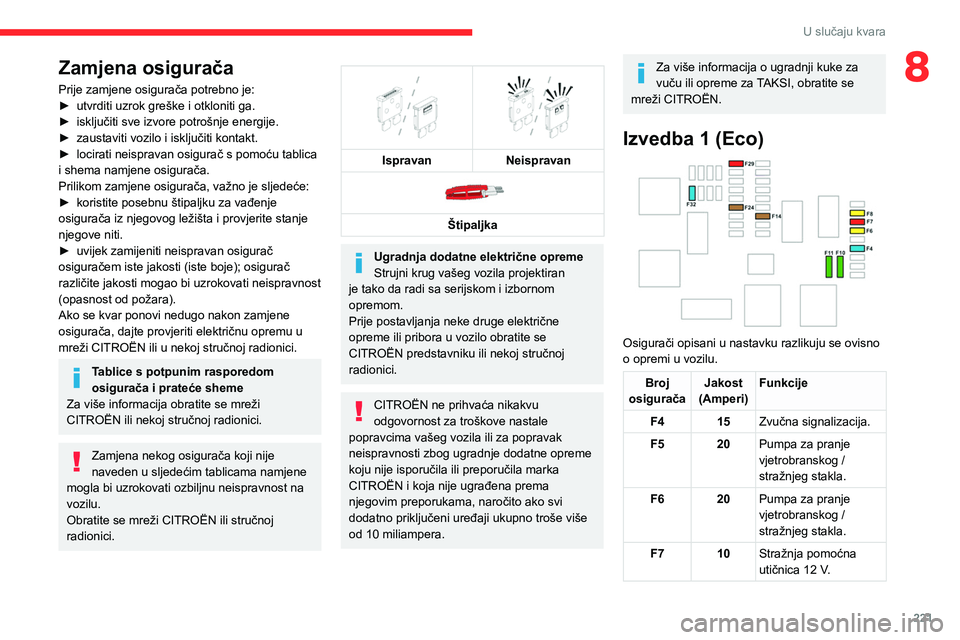

221
U slučaju kvara
8Zamjena osigurača
Prije zamjene osigurača potrebno je:
► utvrditi uzrok greške i otkloniti ga.
►

isključiti sve izvore potrošnje energije.
►


zaustaviti vozilo i isključiti kontakt.
►


locirati neispravan osigurač s pomoću tablica
i shema namjene osigurača.
Prilikom zamjene osigurača, važno je sljedeće:
►


koristite posebnu štipaljku za vađenje
osigurača iz njegovog ležišta i provjerite stanje
njegove niti.
►


uvijek zamijeniti neispravan osigurač
osiguračem iste jakosti (iste boje); osigurač
različite jakosti mogao bi uzrokovati neispravnost
(opasnost od požara).
Ako se kvar ponovi nedugo nakon zamjene
osigurača, dajte provjeriti električnu opremu u
mreži CITROËN ili u nekoj stručnoj radionici.
Tablice s potpunim rasporedom
osigurača i prateće sheme
Za više informacija obratite se mreži
CITROËN ili nekoj stručnoj radionici.
Zamjena nekog osigurača koji nije
naveden u sljedećim tablicama namjene
mogla bi uzrokovati ozbiljnu neispravnost na
vozilu.
Obratite se mreži CITROËN ili stručnoj
radionici.


Ispravan
Neispravan

Štipaljka
Ugradnja dodatne električne opreme
Strujni krug vašeg vozila projektiran
je tako da radi sa serijskom i izbornom
opremom.
Prije postavljanja neke druge električne
opreme ili pribora u vozilo obratite se
CITROËN predstavniku ili nekoj stručnoj
radionici.
CITROËN ne prihvaća nikakvu
odgovornost za troškove nastale
popravcima vašeg vozila ili za popravak
neispravnosti zbog ugradnje dodatne opreme
koju nije isporučila ili preporučila marka
CITROËN i koja nije ugrađena prema
njegovim preporukama, naročito ako svi
dodatno priključeni uređaji ukupno troše više
od 10 miliampera.
Za više informacija o ugradnji kuke za
vuču ili opreme za TAKSI, obratite se
mreži CITROËN.
Izvedba 1 (Eco)

Osigurači opisani u nastavku razlikuju se ovisno
o opremi u vozilu.
Broj
osigurača Jakost
(Amperi) Funkcije
F4 15Zvučna signalizacija.
F5 20Pumpa za pranje
vjetrobranskog /
stražnjeg stakla.
F6 20Pumpa za pranje
vjetrobranskog /
stražnjeg stakla.
F7 10Stražnja pomoćna
utičnica 12
V.

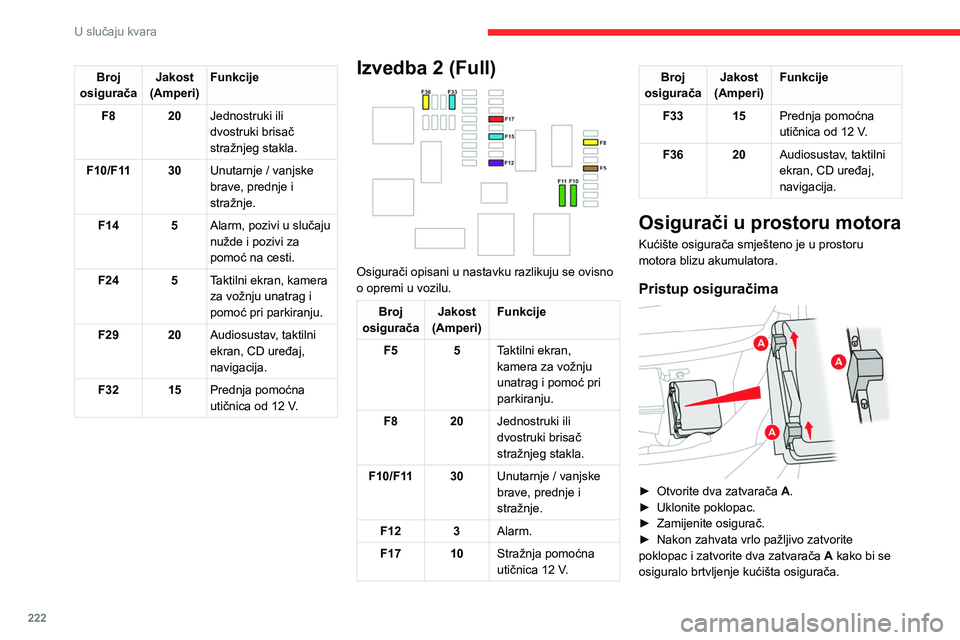

222
U slučaju kvara
Broj
osigurača Jakost
(Amperi) Funkcije
F8 20Jednostruki ili
dvostruki brisač
stražnjeg stakla.
F10/F11 30Unutarnje / vanjske
brave, prednje i
stražnje.
F14 5Alarm, pozivi u slučaju
nužde i pozivi za
pomoć na cesti.
F24 5Taktilni ekran, kamera
za vožnju unatrag i
pomoć pri parkiranju.
F29 20Audiosustav, taktilni
ekran, CD uređaj,
navigacija.
F32 15Prednja pomoćna
utičnica od 12
V.Izvedba 2 (Full)

Osigurači opisani u nastavku razlikuju se ovisno
o opremi u vozilu.
Broj
osigurača Jakost
(Amperi) Funkcije
F5 5Taktilni ekran,
kamera za vožnju
unatrag i pomoć pri
parkiranju.
F8 20Jednostruki ili
dvostruki brisač
stražnjeg stakla.
F10/F11 30Unutarnje / vanjske
brave, prednje i
stražnje.
F12 3Alarm.
F17 10Stražnja pomoćna
utičnica 12
V.
Broj
osigurača Jakost
(Amperi) Funkcije
F33 15Prednja pomoćna
utičnica od 12
V.
F36 20Audiosustav, taktilni
ekran, CD uređaj,
navigacija.
Osigurači u prostoru motora
Kućište osigurača smješteno je u prostoru
motora blizu akumulatora.
Pristup osiguračima

► Otvorite dva zatvarača A.
► Uklonite poklopac.
►

Zamijenite osigurač.
►


Nakon zahvata vrlo pažljivo zatvorite
poklopac i zatvorite dva zatvarača A

kako bi se
osiguralo brtvljenje kućišta osigurača.
Osigurači opisani u nastavku razlikuju se ovisno
o opremi u vozilu.
Broj
osigurača Jakost
(Amperi) Funkcije
F14 25Pumpa za pranje
vjetrobranskog i
stražnjeg stakla.
F19 30Motor brisača
vjetrobrana.
F20 15Pumpa za pranje
vjetrobranskog i
stražnjeg stakla.
F22 15Zvučna signalizacija.
F23 15Desno dugo svjetlo.
F24 15Lijevo dugo svjetlo.
Akumulator 12 V / dodatni
akumulator
Postupak pokretanja motora pomoću drugog
akumulatora, odnosno punjenja ispražnjenog
akumulatora.

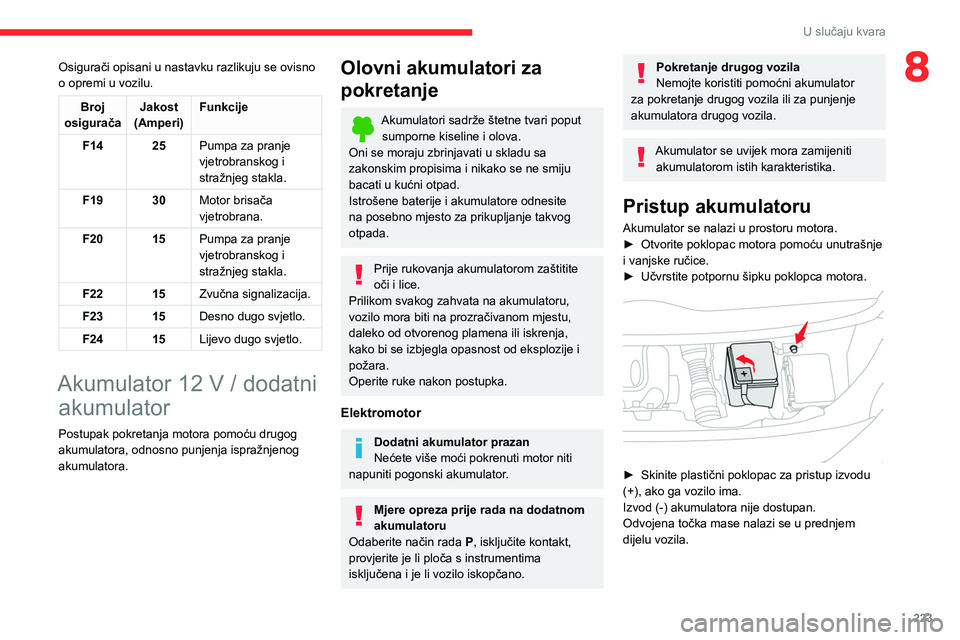

223
U slučaju kvara
8Osigurači opisani u nastavku razlikuju se ovisno
o opremi u vozilu.
Broj
osigurača Jakost
(Amperi) Funkcije
F14 25Pumpa za pranje
vjetrobranskog i
stražnjeg stakla.
F19 30Motor brisača
vjetrobrana.
F20 15Pumpa za pranje
vjetrobranskog i
stražnjeg stakla.
F22 15Zvučna signalizacija.
F23 15Desno dugo svjetlo.
F24 15Lijevo dugo svjetlo.
Akumulator 12 V / dodatni
akumulator
Postupak pokretanja motora pomoću drugog
akumulatora, odnosno punjenja ispražnjenog
akumulatora.
Olovni akumulatori za
pokretanje
Akumulatori sadrže štetne tvari poput
sumporne kiseline i olova.
Oni se moraju zbrinjavati u skladu sa
zakonskim propisima i nikako se ne smiju
bacati u kućni otpad.
Istrošene baterije i akumulatore odnesite
na posebno mjesto za prikupljanje takvog
otpada.
Prije rukovanja akumulatorom zaštitite
oči i lice.
Prilikom svakog zahvata na akumulatoru,
vozilo mora biti na prozračivanom mjestu,
daleko od otvorenog plamena ili iskrenja,
kako bi se izbjegla opasnost od eksplozije i
požara.
Operite ruke nakon postupka.
Elektromotor
Dodatni akumulator prazan
Nećete više moći pokrenuti motor niti
napuniti pogonski akumulator.
Mjere opreza prije rada na dodatnom
akumulatoru
Odaberite način rada

P
, isključite kontakt,
provjerite je li ploča s instrumentima
isključena i je li vozilo iskopčano.
Pokretanje drugog vozila
Nemojte koristiti pomoćni akumulator
za pokretanje drugog vozila ili za punjenje
akumulatora drugog vozila.
Akumulator se uvijek mora zamijeniti akumulatorom istih karakteristika.
Pristup akumulatoru
Akumulator se nalazi u prostoru motora.
► Otvorite poklopac motora pomoću unutrašnje
i vanjske ručice.
►

Učvrstite potpornu šipku poklopca motora.

► Skinite plastični poklopac za pristup izvodu
(+), ako ga vozilo ima.
Izvod (-) akumulatora nije dostupan.
Odvojena točka mase nalazi se u prednjem
dijelu vozila.

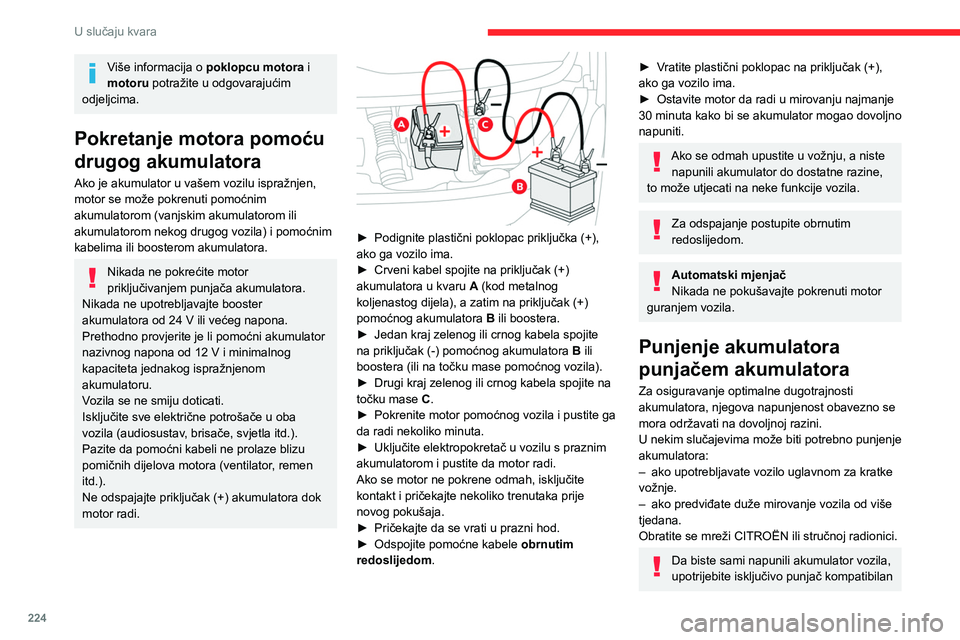

224
U slučaju kvara
Više informacija o poklopcu motora i
motoru potražite u odgovarajućim
odjeljcima.
Pokretanje motora pomoću
drugog akumulatora
Ako je akumulator u vašem vozilu ispražnjen,
motor se može pokrenuti pomoćnim
akumulatorom (vanjskim akumulatorom ili
akumulatorom nekog drugog vozila) i pomoćnim
kabelima ili boosterom akumulatora.
Nikada ne pokrećite motor
priključivanjem punjača akumulatora.
Nikada ne upotrebljavajte booster
akumulatora od 24
V ili većeg napona.
Prethodno provjerite je li pomoćni akumulator
nazivnog napona od 12
V i minimalnog
kapaciteta jednakog ispražnjenom
akumulatoru.
Vozila se ne smiju doticati.
Isključite sve električne potrošače u oba
vozila (audiosustav, brisače, svjetla itd.).
Pazite da pomoćni kabeli ne prolaze blizu
pomičnih dijelova motora (ventilator, remen
itd.).
Ne odspajajte priključak (+) akumulatora dok
motor radi.


► Podignite plastični poklopac priključka (+),
ako ga vozilo ima.
►

Crveni kabel spojite na priključak (+)
akumulatora u kvaru A

(kod metalnog
koljenastog dijela), a zatim na priključak (+)
pomoćnog akumulatora B ili boostera.
►

Jedan kraj zelenog ili crnog kabela spojite
na priključak (-) pomoćnog akumulatora B

ili
boostera (ili na točku mase pomoćnog vozila).
►

Drugi kraj zelenog ili crnog kabela spojite na
točku mase

C.
►

Pokrenite motor pomoćnog vozila i pustite ga
da radi nekoliko minuta.
►


Uključite elektropokretač u vozilu s praznim
akumulatorom i pustite da motor radi.
Ako se motor ne pokrene odmah, isključite
kontakt i pričekajte nekoliko trenutaka prije
novog pokušaja.
►


Pričekajte da se vrati u prazni hod.
►


Odspojite pomoćne kabele obrnutim
redoslijedom

.
► Vratite plastični poklopac na priključak (+),
ako ga vozilo ima.
►
Ostavite motor da radi u mirovanju najmanje
30 minuta kako bi se akumulator mogao dovoljno
napuniti.
Ako se odmah upustite u vožnju, a niste napunili akumulator do dostatne razine,
to može utjecati na neke funkcije vozila.
Za odspajanje postupite obrnutim
redoslijedom.
Automatski mjenjač
Nikada ne pokušavajte pokrenuti motor
guranjem vozila.

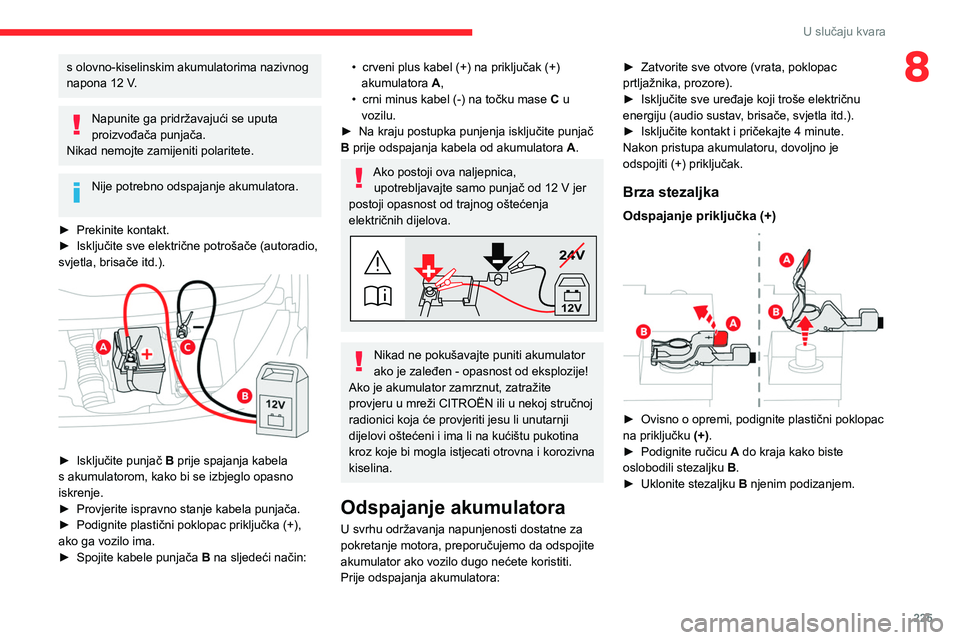

Punjenje akumulatora
punjačem akumulatora
Za osiguravanje optimalne dugotrajnosti
akumulatora, njegova napunjenost obavezno se
mora održavati na dovoljnoj razini.
U nekim slučajevima može biti potrebno punjenje
akumulatora:
–

ako upotrebljavate vozilo uglavnom za kratke
vožnje.
–


ako predviđate duže mirovanje vozila od više
tjedana.
Obratite se mreži CITROËN ili stručnoj radionici.
Da biste sami napunili akumulator vozila,
upotrijebite isključivo punjač kompatibilan

225
U slučaju kvara
8s olovno-kiselinskim akumulatorima nazivnog
napona 12 V.
Napunite ga pridržavajući se uputa
proizvođača punjača.
Nikad nemojte zamijeniti polaritete.
Nije potrebno odspajanje akumulatora.
►

Prekinite kontakt.
►


Isključite sve električne potrošače (autoradio,
svjetla, brisače itd.).


► Isključite punjač B prije spajanja kabela
s akumulatorom, kako bi se izbjeglo opasno
iskrenje.
►

Provjerite ispravno stanje kabela punjača.
►


Podignite plastični poklopac priključka (+),
ako ga vozilo ima.
►


Spojite kabele punjača B

na sljedeći način:
• crveni plus kabel (+) na priključak (+)
akumulatora A
,
•

crni minus kabel (-) na točku mase C

u
vozilu.
►

Na kraju postupka punjenja isključite punjač
B

prije odspajanja kabela od akumulatora A.
Ako postoji ova naljepnica,
upotrebljavajte samo punjač od 12 V jer
postoji opasnost od trajnog oštećenja
električnih dijelova.
24V
12V
Nikad ne pokušavajte puniti akumulator
ako je zaleđen - opasnost od eksplozije!
Ako je akumulator zamrznut, zatražite
provjeru u mreži CITROËN ili u nekoj stručnoj
radionici koja će provjeriti jesu li unutarnji
dijelovi oštećeni i ima li na kućištu pukotina
kroz koje bi mogla istjecati otrovna i korozivna
kiselina.
Odspajanje akumulatora
U svrhu održavanja napunjenosti dostatne za
pokretanje motora, preporučujemo da odspojite
akumulator ako vozilo dugo nećete koristiti.
Prije odspajanja akumulatora: ►

Zatvorite sve otvore (vrata, poklopac
prtljažnika, prozore).
►

Isključite sve uređaje koji troše električnu
energiju (audio sustav
, brisače, svjetla itd.).
►
Isključite kontakt i pričekajte 4 minute.
Nakon pristupa akumulatoru, dovoljno je
odspojiti (+) priključak.
Brza stezaljka
Odspajanje priključka (+)

► Ovisno o opremi, podignite plastični poklopac
na priključku (+)
.
►

Podignite ručicu A

do kraja kako biste
oslobodili stezaljku B.
►

Uklonite stezaljku B

njenim podizanjem.

226
U slučaju kvara

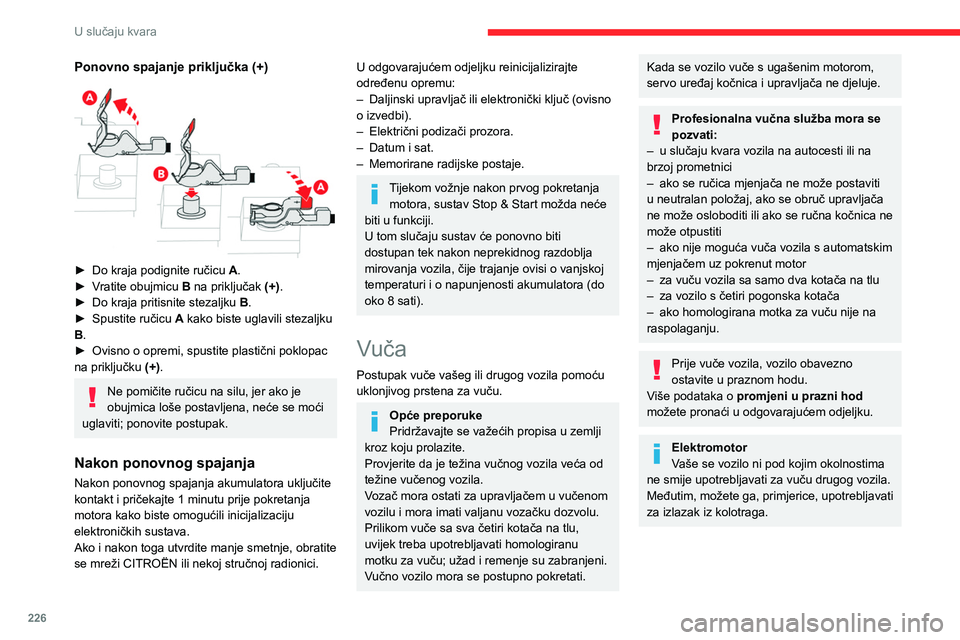

Ponovno spajanje priključka (+)

► Do kraja podignite ručicu A .
► V ratite obujmicu B na priključak (+).
►

Do kraja pritisnite stezaljku B

.
►

Spustite ručicu
A kako biste uglavili stezaljku
B.
►

Ovisno o opremi, spustite plastični poklopac
na priključku (+)

.
Ne pomičite ručicu na silu, jer ako je
obujmica loše postavljena, neće se moći
uglaviti; ponovite postupak.
Nakon ponovnog spajanja
Nakon ponovnog spajanja akumulatora uključite
kontakt i pričekajte 1 minutu prije pokretanja
motora kako biste omogućili inicijalizaciju
elektroničkih sustava.
Ako i nakon toga utvrdite manje smetnje, obratite
se mreži CITROËN ili nekoj stručnoj radionici.
U odgovarajućem odjeljku reinicijalizirajte
određenu opremu:
–

Daljinski upravljač ili elektronički ključ (ovisno
o izvedbi).
–


Električni podizači prozora.
–


Datum i sat.
–


Memorirane radijske postaje.
Tijekom vožnje nakon prvog pokretanja motora, sustav Stop & Start možda neće
biti u funkciji.
U tom slučaju sustav će ponovno biti
dostupan tek nakon neprekidnog razdoblja
mirovanja vozila, čije trajanje ovisi o vanjskoj
temperaturi i o napunjenosti akumulatora (do
oko 8 sati).
Vuča
Postupak vuče vašeg ili drugog vozila pomoću
uklonjivog prstena za vuču.
Opće preporuke
Pridržavajte se važećih propisa u zemlji
kroz koju prolazite.
Provjerite da je težina vučnog vozila veća od
težine vučenog vozila.
Vozač mora ostati za upravljačem u vučenom
vozilu i mora imati valjanu vozačku dozvolu.
Prilikom vuče sa sva četiri kotača na tlu,
uvijek treba upotrebljavati homologiranu
motku za vuču; užad i remenje su zabranjeni.
Vučno vozilo mora se postupno pokretati.
Kada se vozilo vuče s ugašenim motorom,
servo uređaj kočnica i upravljača ne djeluje.
Profesionalna vučna služba mora se
pozvati:
–

u slučaju kvara vozila na autocesti ili na
brzoj prometnici
–


ako se ručica mjenjača ne može postaviti
u neutralan položaj, ako se obruč upravljača
ne može osloboditi ili ako se ručna kočnica ne
može otpustiti
–


ako nije moguća vuča vozila s automatskim
mjenjačem uz pokrenut motor
–


za vuču vozila sa samo dva kotača na tlu
–


za vozilo s četiri pogonska kotača
–


ako homologirana motka za vuču nije na
raspolaganju.
Prije vuče vozila, vozilo obavezno
ostavite u praznom hodu.
Više podataka o promjeni u prazni hod
možete pronaći u odgovarajućem odjeljku.
Elektromotor
Vaše se vozilo ni pod kojim okolnostima
ne smije upotrebljavati za vuču drugog vozila.
Međutim, možete ga, primjerice, upotrebljavati
za izlazak iz kolotraga.
Na vozilu s ručnim mjenjačem postavite
ručicu mjenjača u neutralan položaj.
Na vozilu s automatskim mjenjačem postavite
ručicu mjenjača u položaj N.
Ograničenja vuče
Tip vozila
(motor/mjenjač) Prednji kotači na tlu Stražnji kotači na tlu
LabudicaČetiri kotača na tlu s
vučnom motkom
Unutarnje izgaranje/ ručni


Unutarnje izgaranje/ automatski

Električno

U slučaju kvara akumulatora ili električne parkirne kočnice, važno je da p
ozovete profesionalnu vučnu labudicu (osim s ručnim mjenjačem).
Pristup prstenu
Prsten za vuču nalazi se u kutiji s alatom.
Više informacija o Kutiji s alatom
potražite u odgovarajućem odjeljku.

227
U slučaju kvara
8Na vozilu s ručnim mjenjačem postavite
ručicu mjenjača u neutralan položaj.
Na vozilu s automatskim mjenjačem postavite
ručicu mjenjača u položaj N.Nepridržavanje ove upute može uzrokovati
oštećenje nekih dijelova sustava za kočenje i
nefunkcioniranje sustava pomoći pri kočenju
pri ponovnom pokretanju motora.

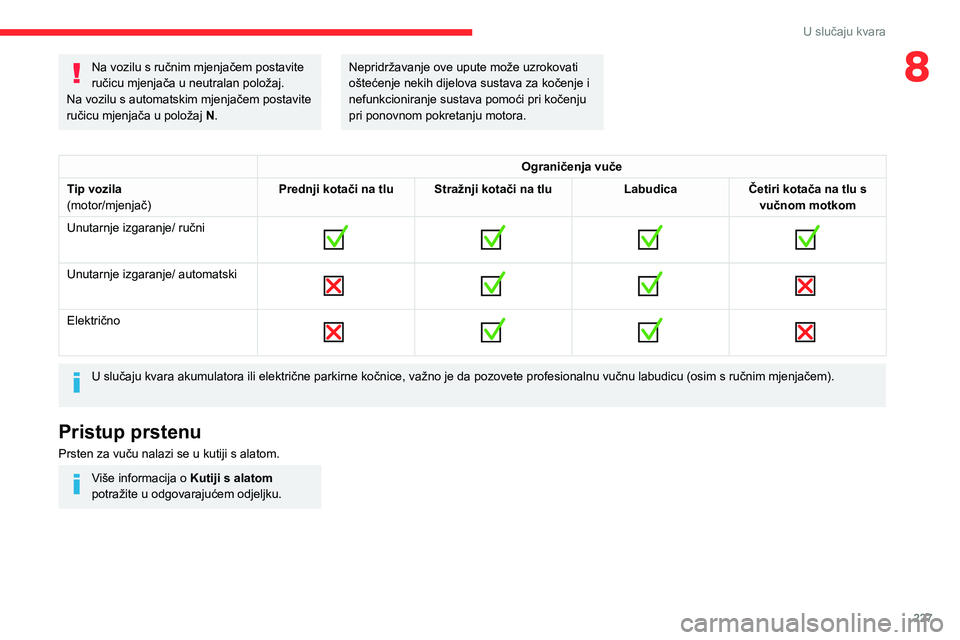

Ograničenja vuče
Tip vozila
(motor/mjenjač) Prednji kotači na tlu Stražnji kotači na tlu
LabudicaČetiri kotača na tlu s
vučnom motkom
Unutarnje izgaranje/ ručni


Unutarnje izgaranje/ automatski

Električno

U slučaju kvara akumulatora ili električne parkirne kočnice, važno je da p
ozovete profesionalnu vučnu labudicu (osim s ručnim mjenjačem).
Pristup prstenu
Prsten za vuču nalazi se u kutiji s alatom.
Više informacija o Kutiji s alatom
potražite u odgovarajućem odjeljku.

228
U slučaju kvara

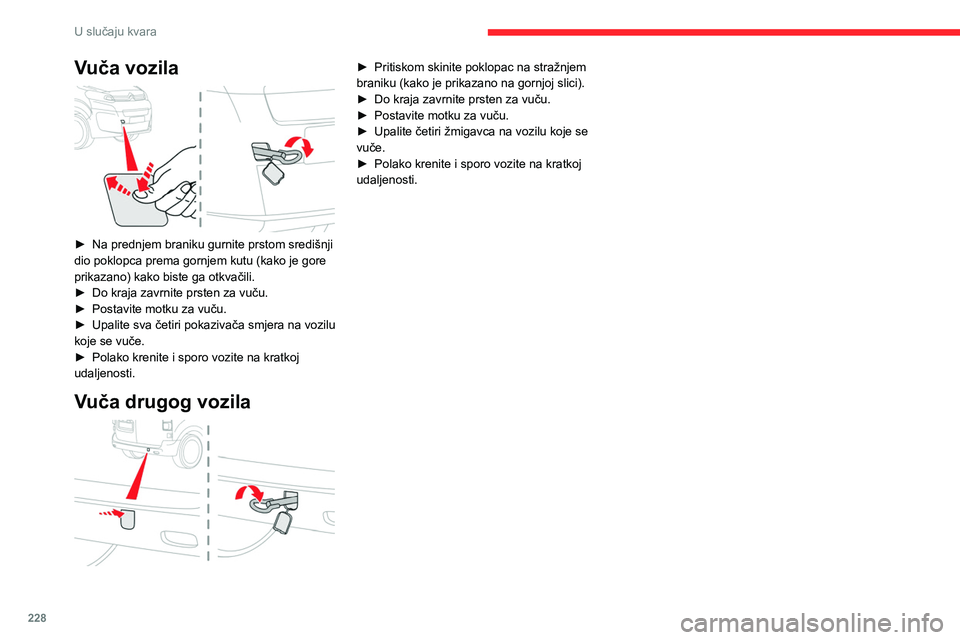

Vuča vozila

► Na prednjem braniku gurnite prstom središnji
dio poklopca prema gornjem kutu (kako je gore
prikazano) kako biste ga otkvačili.
►

Do kraja zavrnite prsten za vuču.
►


Postavite motku za vuču.
►


Upalite sva četiri pokazivača smjera na vozilu
koje se vuče.
►


Polako krenite i sporo vozite na kratkoj
udaljenosti.
Vuča drugog vozila

► Pritiskom skinite poklopac na stražnjem
braniku (kako je prikazano na gornjoj slici).
►

Do kraja zavrnite prsten za vuču.
►


Postavite motku za vuču.
►


Upalite četiri žmigavca na vozilu koje se
vuče.
►


Polako krenite i sporo vozite na kratkoj
udaljenosti.
