Otwieranie pokrywy silnika

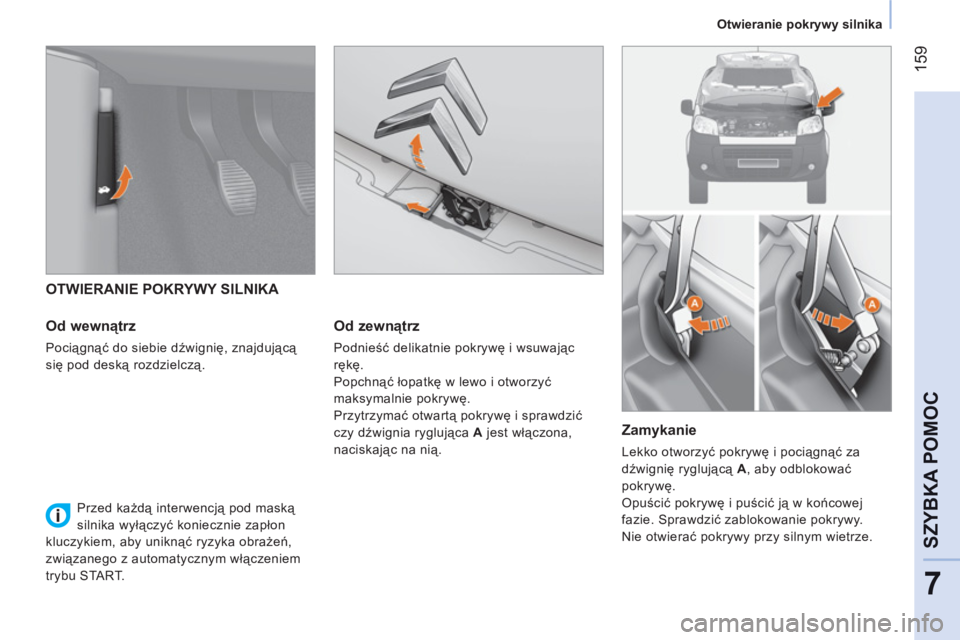

OTWIERANIE POKRYWY SILNIKA

Od wewnątrz

Pociągnąć do siebie dźwignię, znajdującą
się pod deską rozdzielczą.


Od zewnątrz

Podnieść delikatnie pokrywę i wsuwając
rękę.
Popchnąć łopatkę w lewo i otworzyć
maksymalnie pokrywę.
Przytrzymać otwartą pokrywę i sprawdzić
czy dźwignia ryglująca A jest włączona,
naciskając na nią.


Zamykanie

Lekko otworzyć pokrywę i pociągnąć za
dźwignię ryglującą A , aby odblokować
pokrywę.
Opuścić pokrywę i puścić ją w końcowej
fazie. Sprawdzić zablokowanie pokrywy.
Nie otwierać pokrywy przy silnym wietrze.




Przed każdą interwencją pod maską
silnika wyłączyć koniecznie zapłon
kluczykiem, aby uniknąć ryzyka obrażeń,
związanego z automatycznym włączeniem
trybu START.

160
Pod pokrywą silnika

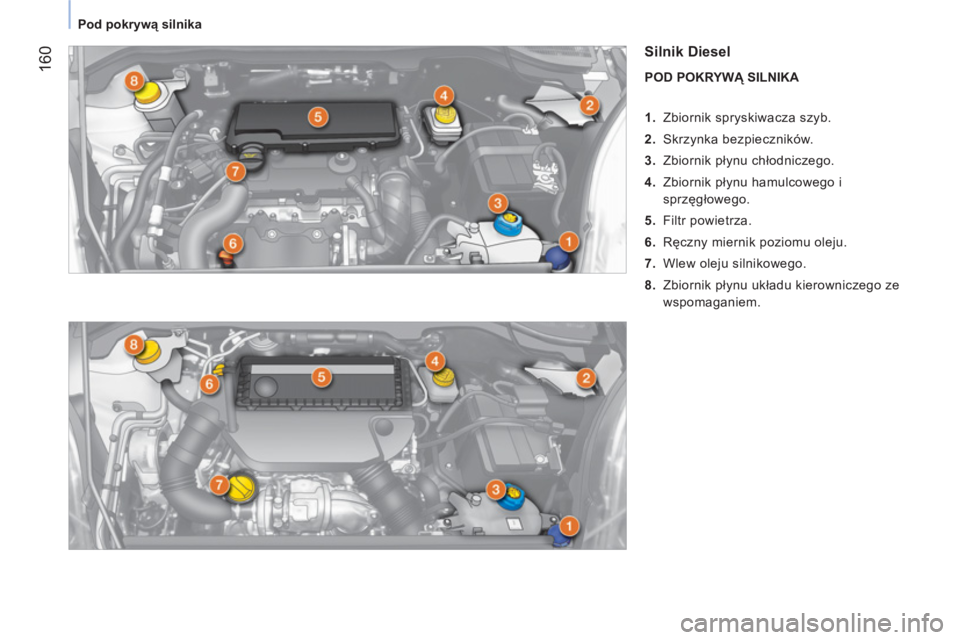

Silnik Diesel

POD POKRYWĄ SILNIKA



1. Zbiornik spryskiwacza szyb.

2. Skrzynka bezpieczników.

3. Zbiornik płynu chłodniczego.

4. Zbiornik płynu hamulcowego i
sprzęgłowego.

5. Filtr powietrza.

6. Ręczny miernik poziomu oleju.

7. Wlew oleju silnikowego.

8. Zbiornik płynu układu kierowniczego ze
wspomaganiem.

161
7
SZYBKA POMO
C
Pod pokrywą silnika

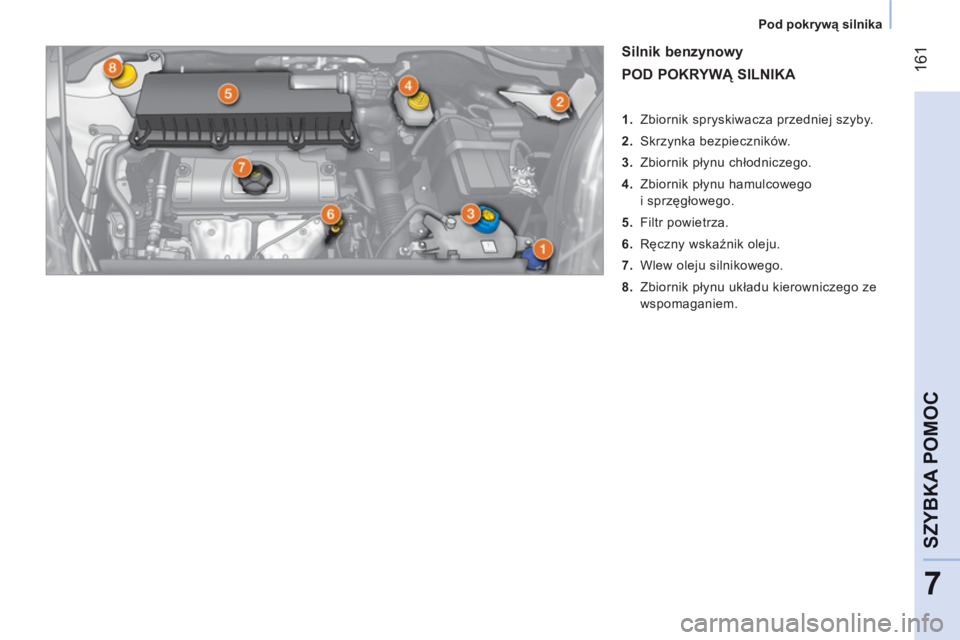

Silnik benzynowy
POD POKRYWĄ SILNIKA




1. Zbiornik spryskiwacza przedniej szyby.

2. Skrzynka bezpieczników.

3. Zbiornik płynu chłodniczego.

4. Zbiornik płynu hamulcowego
i sprzęgłowego.

5. Filtr powietrza.

6. Ręczny wskaźnik oleju.

7. Wlew oleju silnikowego.

8. Zbiornik płynu układu kierowniczego ze
wspomaganiem.

162
Poziomy płynów
Przedstawione niżej czynności
stanowią element bieżącej eksploatacji
pojazdu. Niezbędne informacje dostępne
są w ASO SIECI CITROËN, w warsztacie
specjalistycznym lub w książce gwarancyjnej
dołączonej do dokumentacji pokładowej.

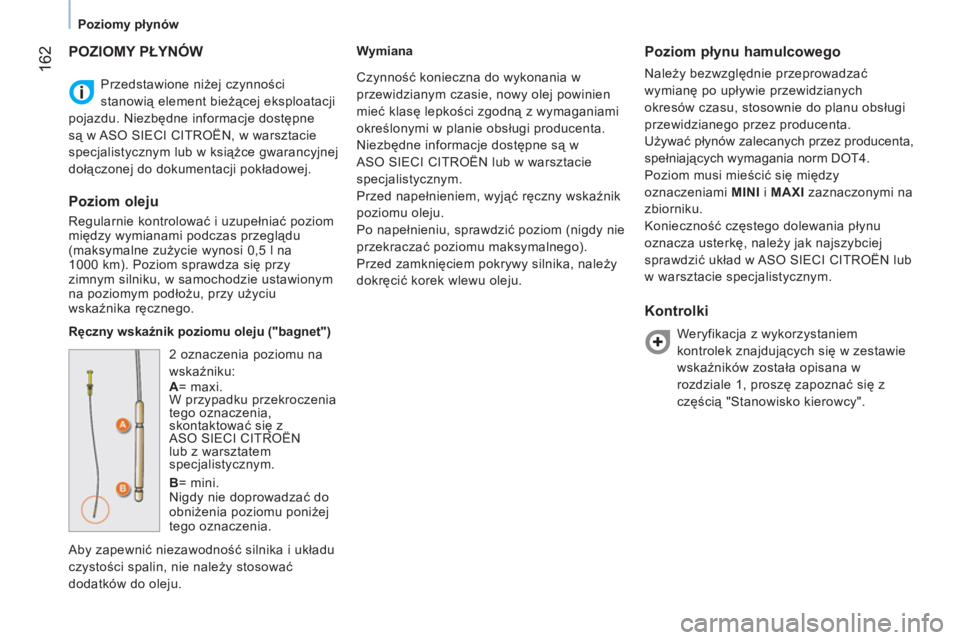

POZIOMY PŁYNÓW

Poziom oleju

Regularnie kontrolować i uzupełniać poziom
między wymianami podczas przeglądu
(maksymalne zużycie wynosi 0,5 l na
1000 km). Poziom sprawdza się przy
zimnym silniku, w samochodzie ustawionym
na poziomym podłożu, przy użyciu
wskaźnika ręcznego.

Ręczny wskaźnik poziomu oleju ("bagnet")
2 oznaczenia poziomu na
wskaźniku:

A
= maxi.
W przypadku przekroczenia
tego oznaczenia,
skontaktować się z
ASO SIECI CITROËN
lub z warsztatem
specjalistycznym.

B
= mini.
Nigdy nie doprowadzać do
obniżenia poziomu poniżej
tego oznaczenia.
Aby zapewnić niezawodność silnika i układu
czystości spalin, nie należy stosować
dodatków do oleju.
Wymiana


Poziom płynu hamulcowego

Należy bezwzględnie przeprowadzać
wymianę po upływie przewidzianych
okresów czasu, stosownie do planu obsługi
przewidzianego przez producenta.
Używać płynów zalecanych przez producenta,
spełniających wymagania norm DOT4.
Poziom musi mieścić się między
oznaczeniami MINI
i MAXI
zaznaczonymi na
zbiorniku.
Konieczność częstego dolewania płynu
oznacza usterkę, należy jak najszybciej
sprawdzić układ w ASO SIECI CITROËN lub
w warsztacie specjalistycznym.


Kontrolki

Weryfikacja z wykorzystaniem
kontrolek znajdujących się w zestawie
wskaźników została opisana w
rozdziale 1, proszę zapoznać się z
częścią "Stanowisko kierowcy". Czynność konieczna do wykonania w
przewidzianym czasie, nowy olej powinien
mieć klasę lepkości zgodną z wymaganiami
określonymi w planie obsługi producenta.
Niezbędne informacje dostępne są w
ASO SIECI CITROËN lub w warsztacie
specjalistycznym.
Przed napełnieniem, wyjąć ręczny wskaźnik
poziomu oleju.
Po napełnieniu, sprawdzić poziom (nigdy nie
przekraczać poziomu maksymalnego).
Przed zamknięciem pokrywy silnika, należy
dokręcić korek wlewu oleju.

163
7
SZYBKA POMO
C
Poziomy płynów

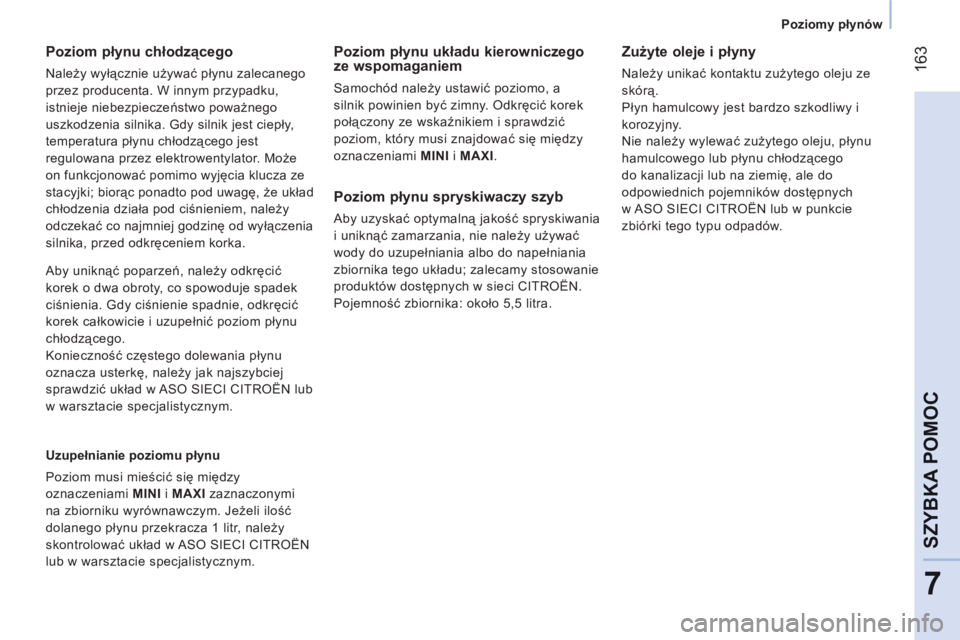

Poziom płynu chłodzącego

Należy wyłącznie używać płynu zalecanego
przez producenta. W innym przypadku,
istnieje niebezpieczeństwo poważnego
uszkodzenia silnika. Gdy silnik jest ciepły,
temperatura płynu chłodzącego jest
regulowana przez elektrowentylator. Może
on funkcjonować pomimo wyjęcia klucza ze
stacyjki; biorąc ponadto pod uwagę, że układ
chłodzenia działa pod ciśnieniem, należy
odczekać co najmniej godzinę od wyłączenia
silnika, przed odkręceniem korka.

Uzupełnianie poziomu płynu
Poziom musi mieścić się między
oznaczeniami MINI
i MAXI
zaznaczonymi
na zbiorniku wyrównawczym. Jeżeli ilość
dolanego płynu przekracza 1 litr, należy
skontrolować układ w ASO SIECI CITROËN
lub w warsztacie specjalistycznym.



Poziom płynu układu kierowniczego
ze wspomaganiem
Samochód należy ustawić poziomo, a
silnik powinien być zimny. Odkręcić korek
połączony ze wskaźnikiem i sprawdzić
poziom, który musi znajdować się między
oznaczeniami MINI
i MAXI
.


Poziom płynu spryskiwaczy szyb

Aby uzyskać optymalną jakość spryskiwania
i uniknąć zamarzania, nie należy używać
wody do uzupełniania albo do napełniania
zbiornika tego układu; zalecamy stosowanie
produktów dostępnych w sieci CITROËN.
Pojemność zbiornika: około 5,5 litra. Aby uniknąć poparzeń, należy odkręcić
korek o dwa obroty, co spowoduje spadek
ciśnienia. Gdy ciśnienie spadnie, odkręcić
korek całkowicie i uzupełnić poziom płynu
chłodzącego.
Konieczność częstego dolewania płynu
oznacza usterkę, należy jak najszybciej
sprawdzić układ w ASO SIECI CITROËN lub
w warsztacie specjalistycznym.

Zużyte oleje i płyny

Należy unikać kontaktu zużytego oleju ze
skórą.
Płyn hamulcowy jest bardzo szkodliwy i
korozyjny.
Nie należy wylewać zużytego oleju, płynu
hamulcowego lub płynu chłodzącego
do kanalizacji lub na ziemię, ale do
odpowiednich pojemników dostępnych
w ASO SIECI CITROËN lub w punkcie
zbiórki tego typu odpadów.

164
Czynności kontrolne

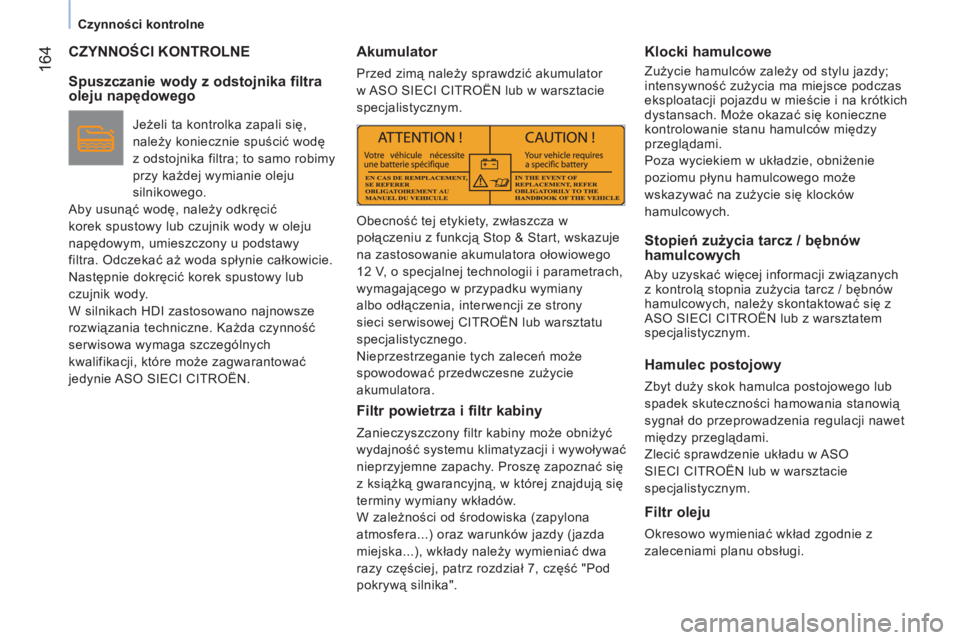

CZYNNOŚCI KONTROLNE

Spuszczanie wody z odstojnika filtra
oleju napędowego


Jeżeli ta kontrolka zapali się,
należy koniecznie spuścić wodę
z odstojnika filtra; to samo robimy
przy każdej wymianie oleju
silnikowego.
Aby usunąć wodę, należy odkręcić
korek spustowy lub czujnik wody w oleju
napędowym, umieszczony u podstawy
filtra. Odczekać aż woda spłynie całkowicie.
Następnie dokręcić korek spustowy lub
czujnik wody.
W silnikach HDI zastosowano najnowsze
rozwiązania techniczne. Każda czynność
serwisowa wymaga szczególnych
kwalifikacji, które może zagwarantować
jedynie ASO SIECI CITROËN.


Akumulator

Przed zimą należy sprawdzić akumulator
w ASO SIECI CITROËN lub w warsztacie
specjalistycznym.


Filtr powietrza i filtr kabiny

Zanieczyszczony filtr kabiny może obniżyć
wydajność systemu klimatyzacji i wywoływać
nieprzyjemne zapachy. Proszę zapoznać się
z książką gwarancyjną, w której znajdują się
terminy wymiany wkładów.
W zależności od środowiska (zapylona
atmosfera...) oraz warunków jazdy (jazda
miejska...), wkłady należy wymieniać dwa
razy częściej, patrz rozdział 7, część "Pod
pokrywą silnika".


Klocki hamulcowe

Zużycie hamulców zależy od stylu jazdy;
intensywność zużycia ma miejsce podczas
eksploatacji pojazdu w mieście i na krótkich
dystansach. Może okazać się konieczne
kontrolowanie stanu hamulców między
przeglądami.
Poza wyciekiem w układzie, obniżenie
poziomu płynu hamulcowego może
wskazywać na zużycie się klocków
hamulcowych.


Stopień zużycia tarcz / bębnów
hamulcowych
Aby uzyskać więcej informacji związanych
z kontrolą stopnia zużycia tarcz / bębnów
hamulcowych, należy skontaktować się z
ASO SIECI CITROËN lub z warsztatem
specjalistycznym.


Hamulec postojowy

Zbyt duży skok hamulca postojowego lub
spadek skuteczności hamowania stanowią
sygnał do przeprowadzenia regulacji nawet
między przeglądami.
Zlecić sprawdzenie układu w ASO
SIECI CITROËN lub w warsztacie
specjalistycznym.


Filtr oleju

Okresowo wymieniać wkład zgodnie z
zaleceniami planu obsługi.




Obecność tej etykiety, zwłaszcza w
połączeniu z funkcją Stop & Start, wskazuje
na zastosowanie akumulatora ołowiowego
12 V, o specjalnej technologii i parametrach,
wymagającego w przypadku wymiany
albo odłączenia, interwencji ze strony
sieci serwisowej CITROËN lub warsztatu
specjalistycznego.
Nieprzestrzeganie tych zaleceń może
spowodować przedwczesne zużycie
akumulatora.

165
7
SZYBKA POMO
C
Czynności kontrolne

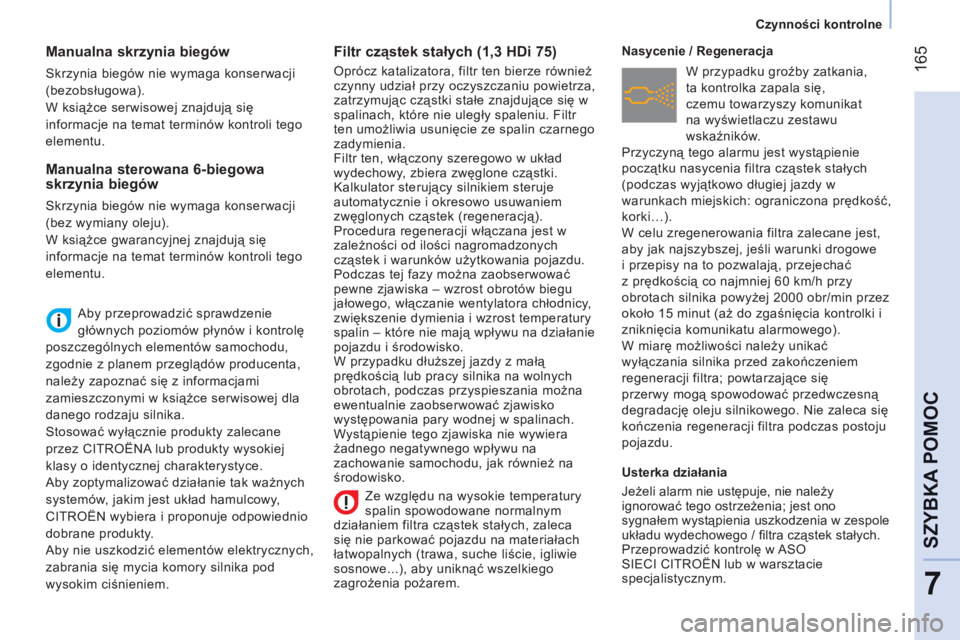

Manualna skrzynia biegów

Skrzynia biegów nie wymaga konserwacji
(bezobsługowa).
W książce serwisowej znajdują się
informacje na temat terminów kontroli tego
elementu.
Aby przeprowadzić sprawdzenie
głównych poziomów płynów i kontrolę
poszczególnych elementów samochodu,
zgodnie z planem przeglądów producenta,
należy zapoznać się z informacjami
zamieszczonymi w książce serwisowej dla
danego rodzaju silnika.
Stosować wyłącznie produkty zalecane
przez CITROËNA lub produkty wysokiej
klasy o identycznej charakterystyce.
Aby zoptymalizować działanie tak ważnych
systemów, jakim jest układ hamulcowy,
CITROËN wybiera i proponuje odpowiednio
dobrane produkty.
Aby nie uszkodzić elementów elektrycznych,
zabrania się mycia komory silnika pod
wysokim ciśnieniem.






Filtr cząstek stałych (1,3 HDi 75)

Oprócz katalizatora, filtr ten bierze również
czynny udział przy oczyszczaniu powietrza,
zatrzymując cząstki stałe znajdujące się w
spalinach, które nie uległy spaleniu. Filtr
ten umożliwia usunięcie ze spalin czarnego
zadymienia.
Filtr ten, włączony szeregowo w układ
wydechowy, zbiera zwęglone cząstki.
Kalkulator sterujący silnikiem steruje
automatycznie i okresowo usuwaniem
zwęglonych cząstek (regeneracją).
Procedura regeneracji włączana jest w
zależności od ilości nagromadzonych
cząstek i warunków użytkowania pojazdu.
Podczas tej fazy można zaobserwować
pewne zjawiska – wzrost obrotów biegu
jałowego, włączanie wentylatora chłodnicy,
zwiększenie dymienia i wzrost temperatury
spalin – które nie mają wpływu na działanie
pojazdu i środowisko.
W przypadku dłuższej jazdy z małą
prędkością
lub pracy silnika na wolnych
obrotach, podczas przyspieszania można
ewentualnie zaobserwować zjawisko
występowania pary wodnej w spalinach.
Wystąpienie tego zjawiska nie wywiera
żadnego negatywnego wpływu na
zachowanie samochodu, jak również na
środowisko.
Nasycenie / Regeneracja
W przypadku groźby zatkania,
ta kontrolka zapala się,
czemu towarzyszy komunikat
na wyświetlaczu zestawu
wskaźników.
Przyczyną tego alarmu jest wystąpienie
początku nasycenia filtra cząstek stałych
(podczas wyjątkowo długiej jazdy w
warunkach miejskich: ograniczona prędkość,
korki…).
W celu zregenerowania filtra zalecane jest,
aby jak najszybszej, jeśli warunki drogowe
i przepisy na to pozwalają, przejechać
z prędkością co najmniej 60 km/h przy
obrotach silnika powyżej 2000 obr/min przez
około 15 minut (aż do zgaśnięcia kontrolki i
zniknięcia komunikatu alarmowego).
W miarę możliwości należ
y unikać
wyłączania silnika przed zakończeniem
regeneracji filtra; powtarzające się
przerwy mogą spowodować przedwczesną
degradację oleju silnikowego. Nie zaleca się
kończenia regeneracji filtra podczas postoju
pojazdu.

Usterka działania
Jeżeli alarm nie ustępuje, nie należy
ignorować tego ostrzeżenia; jest ono
sygnałem wystąpienia uszkodzenia w zespole
układu wydechowego / fi ltra cząstek stałych.
Przeprowadzić kontrolę w ASO
SIECI CITROËN lub w warsztacie
specjalistycznym.







Manualna sterowana 6-biegowa
skrzynia biegów
Skrzynia biegów nie wymaga konserwacji
(bez wymiany oleju).
W książce gwarancyjnej znajdują się
informacje na temat terminów kontroli tego
elementu.
Ze względu na wysokie temperatury
spalin spowodowane normalnym
działaniem filtra cząstek stałych, zaleca
się nie parkować pojazdu na materiałach
łatwopalnych (trawa, suche liście, igliwie
sosnowe...), aby uniknąć wszelkiego
zagrożenia pożarem.

166

167
8
LOKALIZOWANI
E





Na zewnątrz

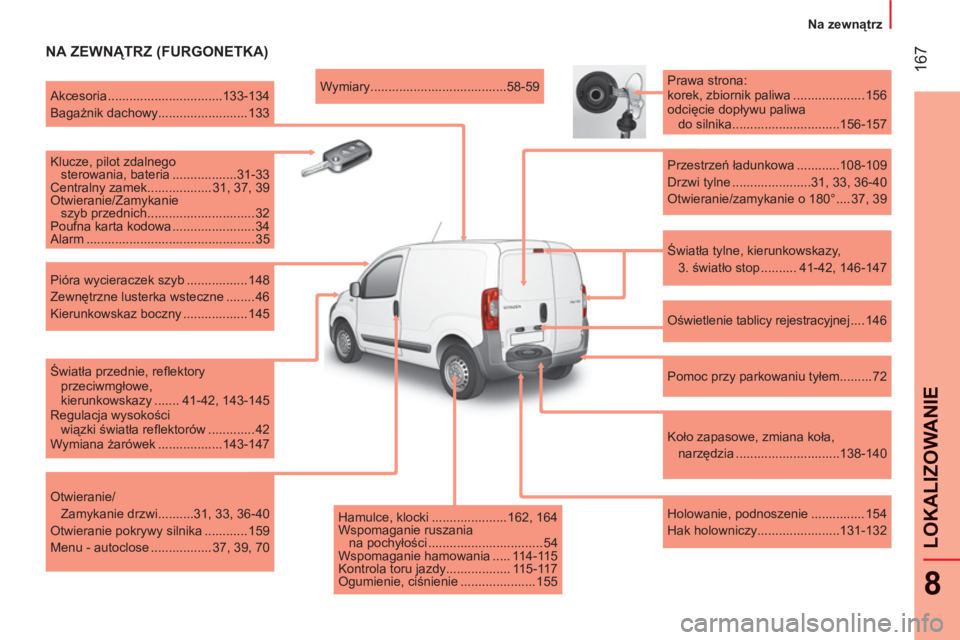

NA ZEWNĄTRZ (FURGONETKA)


Światła tylne, kierunkowskazy,
3. światło stop .......... 41-42, 146-147
Prawa strona:
korek, zbiornik paliwa .................... 156
odcięcie dopływu paliwa
do silnika ..............................156-157

Przestrzeń ładunkowa ............108-109
Drzwi tylne ......................31, 33, 36-40
Otwieranie/zamykanie o 180° .... 37, 39

Oświetlenie tablicy rejestracyjnej .... 146

Pomoc przy parkowaniu tyłem......... 72

Koło zapasowe, zmiana koła,
narzędzia .............................138-140

Holowanie, podnoszenie ............... 154
Hak holowniczy.......................131-132
Wymiary ......................................58-59

Akcesoria ................................133-134
Bagażnik dachowy......................... 133

Klucze, pilot zdalnego
sterowania, bateria ..................31-33
Centralny zamek.................. 31, 37, 39
Otwieranie/Zamykanie
szyb przednich .............................. 32
Poufna karta kodowa ....................... 34
Alarm ............................................... 35

Pióra wycieraczek szyb ................. 148
Zewnętrzne lusterka wsteczne ........ 46
Kierunkowskaz boczny .................. 145

Światła przednie, refl
ektory
przeciwmgłowe,
kierunkowskazy ....... 41-42, 143-145
Regulacja wysokości
wiązki światła refl ektorów ............. 42
Wymiana żarówek ..................143-147

Otwieranie/
Zamykanie drzwi ..........31, 33, 36-40
Otwieranie pokrywy silnika ............ 159
Menu - autoclose ................. 37, 39, 70

Hamulce, klocki ..................... 162, 164
Wspomaganie ruszania
na pochyłości ................................ 54
Wspomaganie hamowania ..... 114-115
Kontrola toru jazdy.................. 115-117
Ogumienie, ciśnienie ..................... 155

168


Na zewnątrz

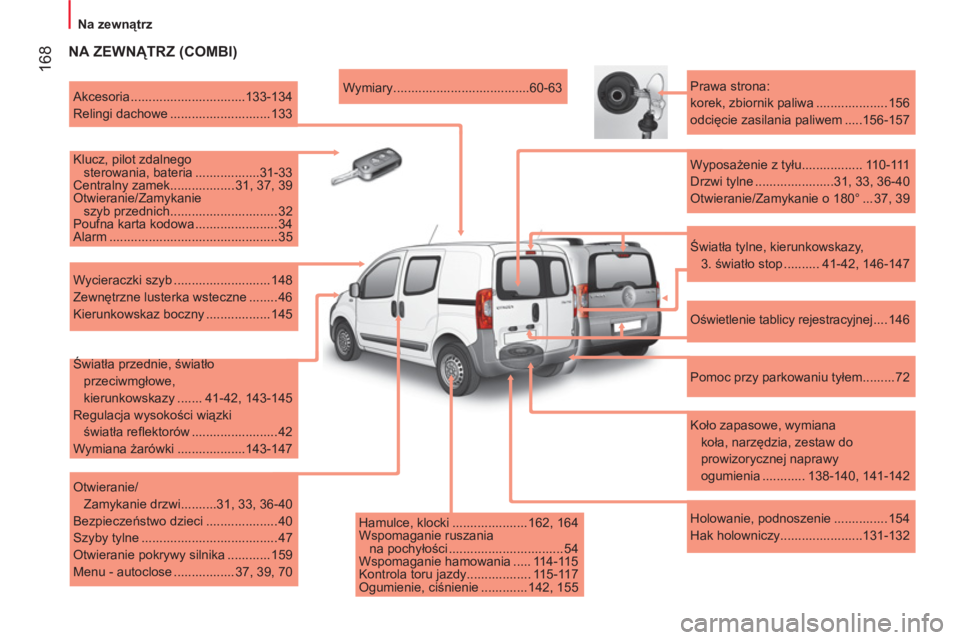

NA ZEWNĄTRZ (COMBI)


Hamulce, klocki ..................... 162, 164
Wspomaganie ruszania
na pochyłości ................................ 54
Wspomaganie hamowania ..... 114-115
Kontrola toru jazdy.................. 115-117
Ogumienie, ciśnienie ............. 142, 155
Wymiary ......................................60-63

Akcesoria ................................133-134
Relingi dachowe ............................ 133

Klucz, pilot zdalnego
sterowania, bateria ..................31-33
Centralny zamek.................. 31, 37, 39
Otwieranie/Zamykanie
szyb przednich .............................. 32
Poufna karta kodowa ....................... 34
Alarm ............................................... 35

Wycieraczki szyb ........................... 148
Zewnętrzne lusterka wsteczne ........ 46
Kierunkowskaz boczny .................. 145

Światła przednie, światło
przeciwmgłowe,
kierunkowskazy ....... 41-42, 143-145
Regulacja wysokości wiązki
światła refl ektorów ........................ 42
Wymiana żarówki ...................143-147

Otwieranie/
Zamykanie drzwi ..........31, 33, 36-40
Bezpieczeństwo dzieci .................... 40
Szyby tylne ...................................... 47
Otwieranie pokrywy silnika ............ 159
Menu - autoclose ................. 37, 39, 70
Prawa strona:
korek, zbiornik paliwa .................... 156
odcię
cie zasilania paliwem .....156-157

Wyposażenie z tyłu ................. 110-111
Drzwi tylne ......................31, 33, 36-40
Otwieranie/Zamykanie o 180° ... 37, 39

Oświetlenie tablicy rejestracyjnej .... 146

Pomoc przy parkowaniu tyłem......... 72

Koło zapasowe, wymiana
koła, narzędzia, zestaw do
prowizorycznej naprawy
ogumienia ............ 138-140, 141-142

Holowanie, podnoszenie ............... 154
Hak holowniczy.......................131-132


Światła tylne, kierunkowskazy,
3. światło stop .......... 41-42, 146-147
