CITROEN NEMO 2013 Instrukcja obsługi (in Polish)

14
9
7
SZYBKA POMO
C
Wymiana bezpiecznika

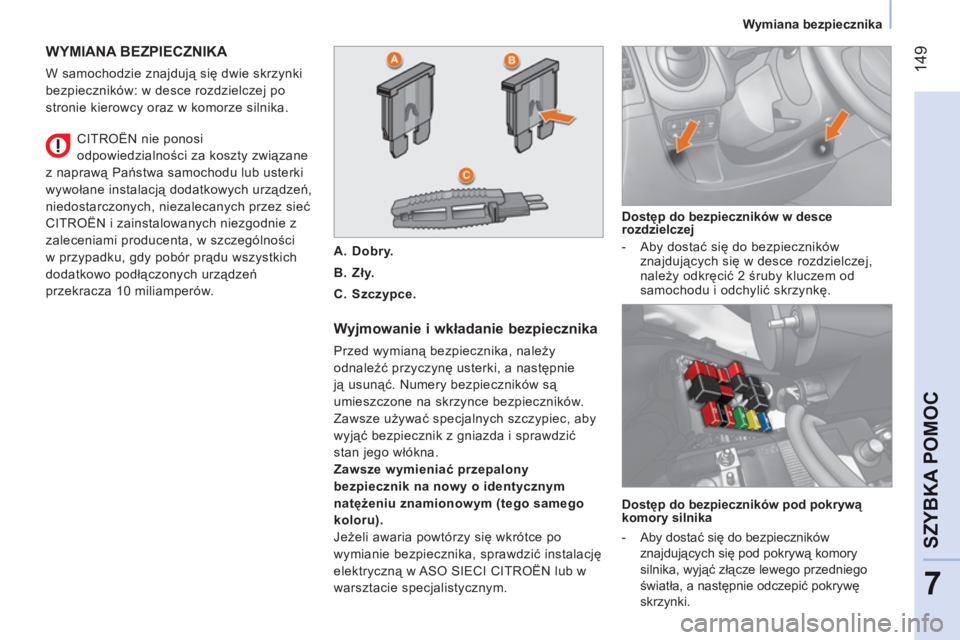

WYMIANA BEZPIECZNIKA

W samochodzie znajdują się dwie skrzynki
bezpieczników: w desce rozdzielczej po
stronie kierowcy oraz w komorze silnika.

Wyjmowanie i wkładanie bezpiecznika

Przed wymianą bezpiecznika, należy
odnaleźć przyczynę usterki, a następnie
ją usunąć. Numery bezpieczników są
umieszczone na skrzynce bezpieczników.
Zawsze używać specjalnych szczypiec, aby
wyjąć bezpiecznik z gniazda i sprawdzić
stan jego włókna.

Zawsze wymieniać przepalony
bezpiecznik na nowy o identycznym
natężeniu znamionowym (tego samego
koloru).
Jeżeli awaria powtórzy się wkrótce po
wymianie bezpiecznika, sprawdzić instalację
elektryczną w ASO SIECI CITROËN lub w
warsztacie specjalistycznym.
Dostęp do bezpieczników w desce
rozdzielczej


- Aby dostać się do bezpieczników
znajdujących się w desce rozdzielczej,
należy odkręcić 2 śruby kluczem od
samochodu i odchylić skrzynkę.
CITROËN nie ponosi
odpowiedzialności za koszty związane
z naprawą Pań
stwa samochodu lub usterki
wywołane instalacją dodatkowych urządzeń,
niedostarczonych, niezalecanych przez sieć
CITROËN i zainstalowanych niezgodnie z
zaleceniami producenta, w szczególności
w przypadku, gdy pobór prądu wszystkich
dodatkowo podłączonych urządzeń
przekracza 10 miliamperów.

A.
Dobry.

B.
Zły.

C.
Szczypce.


Dostęp do bezpieczników pod pokrywą
komory silnika


- Aby dostać się do bezpieczników
znajdujących się pod pokrywą komory
silnika, wyjąć złącze lewego przedniego
światła, a następnie odczepić pokrywę
skrzynki.

150
Wymiana bezpiecznika

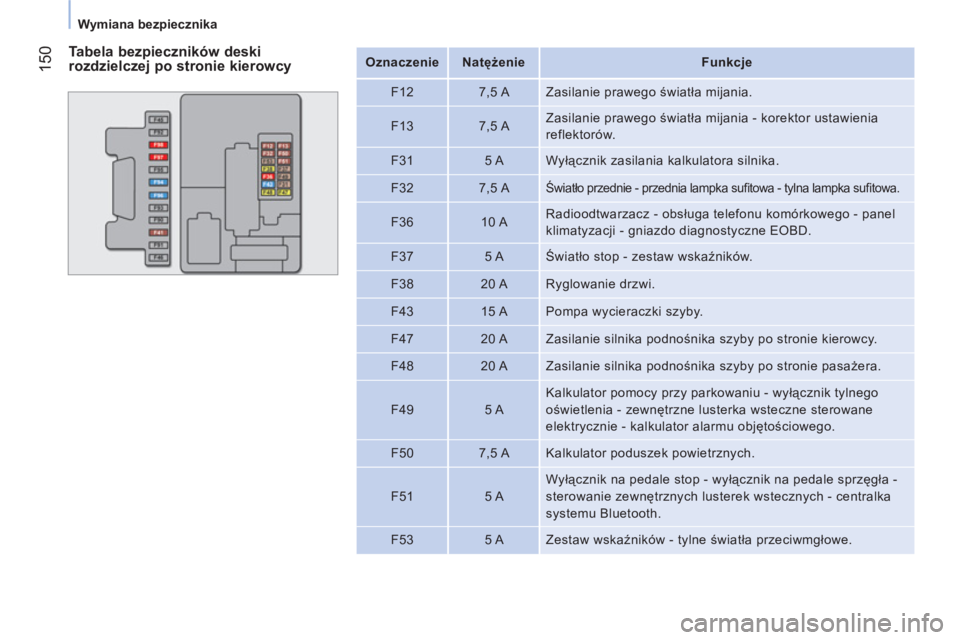

Tabela bezpieczników deski
rozdzielczej po stronie kierowcy

Oznaczenie



Natężenie


Funkcje


F12
7,5 A Zasilanie prawego światła mijania.

F13
7,5 A Zasilanie prawego światła mijania - korektor ustawienia
reflektorów.

F31
5 A Wyłącznik zasilania kalkulatora silnika.

F32
7,5 A

Światło przednie - przednia lampka sufi towa - tylna lampka sufi towa.


F36
10 A Radioodtwarzacz - obsługa telefonu komórkowego - panel
klimatyzacji - gniazdo diagnostyczne EOBD.

F37
5 A Światło stop - zestaw wskaźników.

F38
20 A Ryglowanie drzwi.

F43
15 A Pompa wycieraczki szyby.

F47
20 A Zasilanie silnika podnośnika szyby po stronie kierowcy.

F48
20 A Zasilanie silnika podnośnika szyby po stronie pasażera.

F49
5 A Kalkulator pomocy przy parkowaniu - wyłącznik tylnego
oświetlenia - zewnętrzne lusterka wsteczne sterowane
elektrycznie - kalkulator alarmu objętościowego.

F50
7,5 A Kalkulator poduszek powietrznych.

F51
5 A Wyłącznik na pedale stop - wyłącznik na pedale sprzęgła -
sterowanie zewnętrznych lusterek wstecznych - centralka
systemu Bluetooth.

F53
5 A Zestaw wskaź
ników - tylne światła przeciwmgłowe.

151
7
SZYBKA POMO
C
Wymiana bezpiecznika


Oznaczenie



Natężenie


Funkcje


F41
7,5 A Odszranianie zewnętrznych lusterek wstecznych.

F94
15 A Zapalniczka.

F96
15 A Gniazdko akcesoriów 12V.

F97
10 A Ogrzewane siedzenie po stronie kierowcy.

F98
10 A Ogrzewane siedzenie po stronie pasażera.

152
Wymiana bezpiecznika


Oznaczenie



Natężenie


Funkcje


F01
60 A Kalkulator.

F02
40 A Wentylator kabiny.

F03
20 A Zasilanie rozrusznika.

F04
40 A Zasilanie pompy zespołu hydraulicznego ABS.

F06
30 A Sterowanie zespołu motowentylatora o jednej prędkości.

F07
40 A Sterowanie zespołu motowentylatora o dużej prędkości.

F08
30 A Pompa zespołu klimatyzacji.

F09
15 A Wiązka haka holowniczego.

F10
10 A Sygnał dźwiękowy.

F11
10 A Zasilanie ładowania pomocniczego akumulatora kontroli silnika.


F14
15 A Światła drogowe.

F15
15 A Gniazdko akcesoriów 12V.


Tabela bezpieczników w komorze
silnika

153
7
SZYBKA POMO
C
Wymiana bezpiecznika

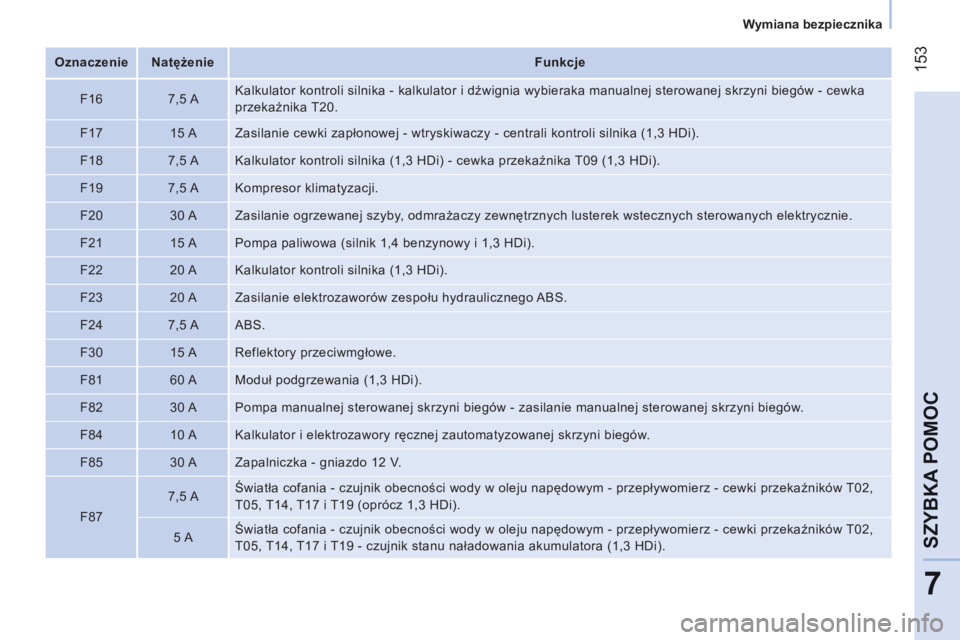

Oznaczenie



Natężenie


Funkcje


F16
7,5 A Kalkulator kontroli silnika - kalkulator i dźwignia wybieraka manualnej sterowanej skrzyni biegów - cewka
przekaźnika T20.

F17
15 A Zasilanie cewki zapłonowej - wtryskiwaczy - centrali kontroli silnika (1,3 HDi).

F18
7,5 A Kalkulator kontroli silnika (1,3 HDi) - cewka przekaźnika T09 (1,3 HDi).

F19
7,5 A Kompresor klimatyzacji.

F20
30 A Zasilanie ogrzewanej szyby, odmrażaczy zewnętrznych lusterek wstecznych sterowanych elektrycznie.

F21
15 A Pompa paliwowa (silnik 1,4 benzynowy i 1,3 HDi).

F22
20 A Kalkulator kontroli silnika (1,3 HDi).

F23
20 A Zasilanie elektrozaworów zespołu hydraulicznego ABS.

F24
7,5 A ABS.

F30
15 A Reflektory przeciwmgłowe.

F81
60 A Moduł podgrzewania (1,3 HDi).

F82
30 A Pompa manualnej sterowanej skrzyni biegów - zasilanie manualnej sterowanej skrzyni biegów.

F84
10 A Kalkulator i elektrozawory ręcznej zautomatyzowanej skrzyni biegów.

F85
30 A Zapalniczka - gniazdo 12 V.

F87
7,5 A Światła cofania - czujnik obecności wody w oleju napędowym - przepływomierz - cewki przekaźników T02,
T05, T14, T17 i T19 (oprócz 1,3 HDi).

5 A Światła cofania - czujnik obecności wody w oleju napędowym - przepływomierz - cewki przekaźników T02,
T05, T14, T17 i T19 - czujnik stanu naładowania akumulatora (1,3 HDi).

154
Holowanie własnego samochodu

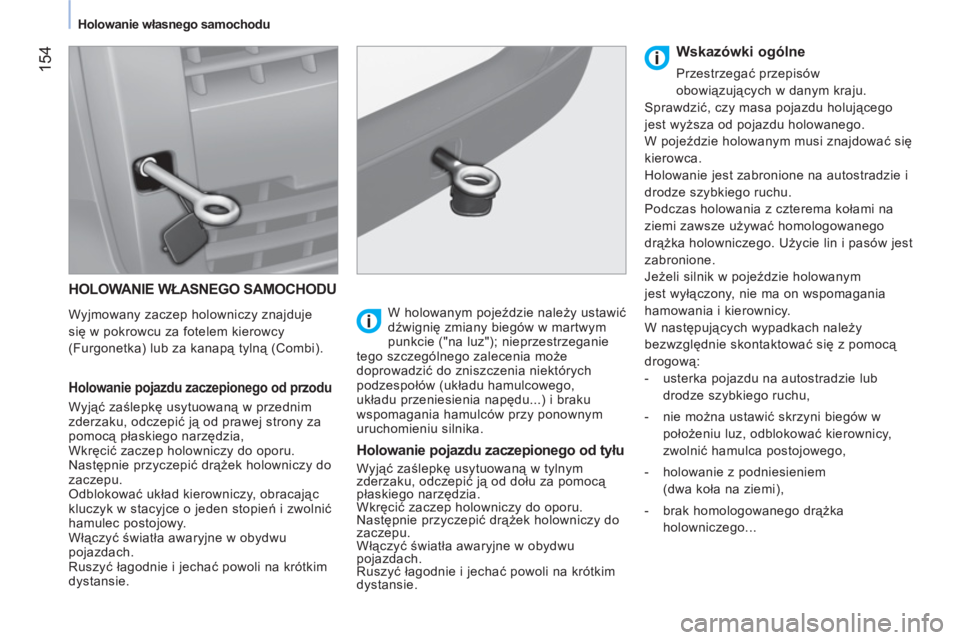

HOLOWANIE WŁASNEGO SAMOCHODU


Wyjmowany zaczep holowniczy znajduje
się w pokrowcu za fotelem kierowcy
(Furgonetka) lub za kanapą tylną (Combi).


Holowanie pojazdu zaczepionego od przodu

Wyjąć zaślepkę usytuowaną w przednim
zderzaku, odczepić ją od prawej strony za
pomocą płaskiego narzędzia,
Wkręcić zaczep holowniczy do oporu.
Następnie przyczepić drążek holowniczy do
zaczepu.
Odblokować układ kierowniczy, obracając
kluczyk w stacyjce o jeden stopień i zwolnić
hamulec postojowy.
Włączyć światła awaryjne w obydwu
pojazdach.
Ruszyć łagodnie i jechać powoli na krótkim
dystansie.
W holowanym pojeździe należy ustawić
dźwignię zmiany biegów w martwym
punkcie ("na luz"); nieprzestrzeganie
tego szczególnego zalecenia może
doprowadzić do zniszczenia niektórych
podzespołów (układu hamulcowego,
układu przeniesienia napędu...) i braku
wspomagania hamulców przy ponownym
uruchomieniu silnika.


Holowanie pojazdu zaczepionego od tyłu

Wyjąć zaślepkę usytuowaną w tylnym
zderzaku, odczepić ją od dołu za pomocą
płaskiego narzędzia.
Wkręcić zaczep holowniczy do oporu.
Następnie przyczepić drążek holowniczy do
zaczepu.
Włączyć światła awaryjne w obydwu
pojazdach.
Ruszyć łagodnie i jechać powoli na krótkim
dystansie.


Wskazówki ogólne

Przestrzegać przepisów
obowiązujących w danym kraju.
Sprawdzić, czy masa pojazdu holującego
jest wyższa od pojazdu holowanego.
W pojeździe holowanym musi znajdować się
kierowca.
Holowanie jest zabronione na autostradzie i
drodze szybkiego ruchu.
Podczas holowania z czterema kołami na
ziemi zawsze używać homologowanego
drążka holowniczego. Użycie lin i pasów jest
zabronione.
Jeżeli silnik w pojeździe holowanym
jest wyłączony, nie ma on wspomagania
hamowania i kierownicy.
W następujących wypadkach należy
bezwzględnie skontaktować się z pomocą
drogową:


- usterka pojazdu na autostradzie lub
drodze szybkiego ruchu,

- nie można ustawić skrzyni biegów w
położeniu luz, odblokować kierownicy,
zwolnić hamulca postojowego,

- holowanie z podniesieniem
(dwa koła na ziemi),

- brak homologowanego drąż
ka
holowniczego...

155
7
SZYBKA POMO
C
Elementy identyfi kacyjne

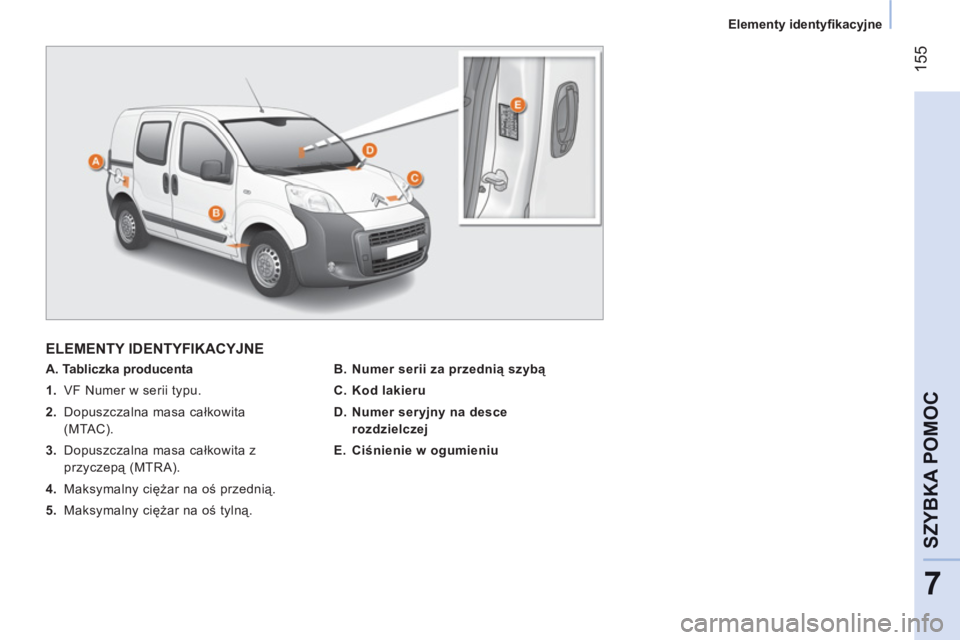

ELEMENTY IDENTYFIKACYJNE



A. Tabliczka producenta


1. VF Numer w serii typu.

2. Dopuszczalna masa całkowita
(MTAC).

3. Dopuszczalna masa całkowita z
przyczepą (MTRA).

4. Maksymalny ciężar na oś przednią.

5. Maksymalny ciężar na oś tylną.
B. Numer serii za przednią szybą

C. Kod lakieru

D. Numer seryjny na desce
rozdzielczej

E. Ciśnienie w ogumieniu

156
Paliwo

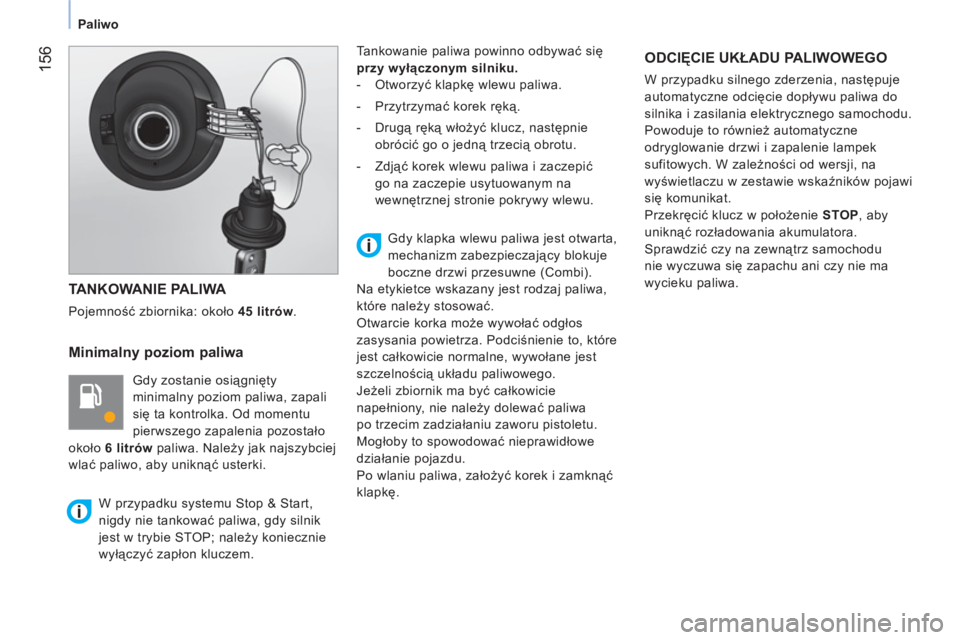

TANKOWANIE PALIWA

Pojemność zbiornika: około 45
litrów.


Minimalny poziom paliwa

Gdy zostanie osiągnięty
minimalny poziom paliwa, zapali
się ta kontrolka. Od momentu
pierwszego zapalenia pozostało
około 6 litrów
paliwa. Należy jak najszybciej
wlać paliwo, aby uniknąć usterki. Tankowanie paliwa powinno odbywać się
przy wyłączonym silniku.


- Otworzyć klapkę wlewu paliwa.

- Przytrzymać korek ręką.

- Drugą ręką włożyć klucz, następnie
obrócić go o jedną trzecią obrotu.

- Zdjąć korek wlewu paliwa i zaczepić
go na zaczepie usytuowanym na
wewnętrznej stronie pokrywy wlewu.

ODCIĘCIE UKŁADU PALIWOWEGO

W przypadku silnego zderzenia, następuje
automatyczne odcięcie dopływu paliwa do
silnika i zasilania elektrycznego samochodu.
Powoduje to również automatyczne
odryglowanie drzwi i zapalenie lampek
sufitowych. W zależności od wersji, na
wyświetlaczu w zestawie wskaźników pojawi
się komunikat.
Przekręcić klucz w położenie STOP , aby
uniknąć rozładowania akumulatora.
Sprawdzić czy na zewnątrz samochodu
nie wyczuwa się zapachu ani czy nie ma
wycieku paliwa.





W przypadku systemu Stop & Start,
nigdy nie tankować paliwa, gdy silnik
jest w trybie STOP; należy koniecznie
wyłączyć zapłon kluczem.
Gdy klapka wlewu paliwa jest otwarta,
mechanizm zabezpieczający blokuje
boczne drzwi przesuwne (Combi).
Na etykietce wskazany jest rodzaj paliwa,
które należy stosować.
Otwarcie korka może wywołać odgłos
zasysania powietrza. Podciśnienie to, które
jest całkowicie normalne, wywołane jest
szczelnoś
cią układu paliwowego.
Jeżeli zbiornik ma być całkowicie
napełniony, nie należy dolewać paliwa
po trzecim zadziałaniu zaworu pistoletu.
Mogłoby to spowodować nieprawidłowe
działanie pojazdu.
Po wlaniu paliwa, założyć korek i zamknąć
klapkę.

157
7
SZYBKA POMO
C
Paliwo

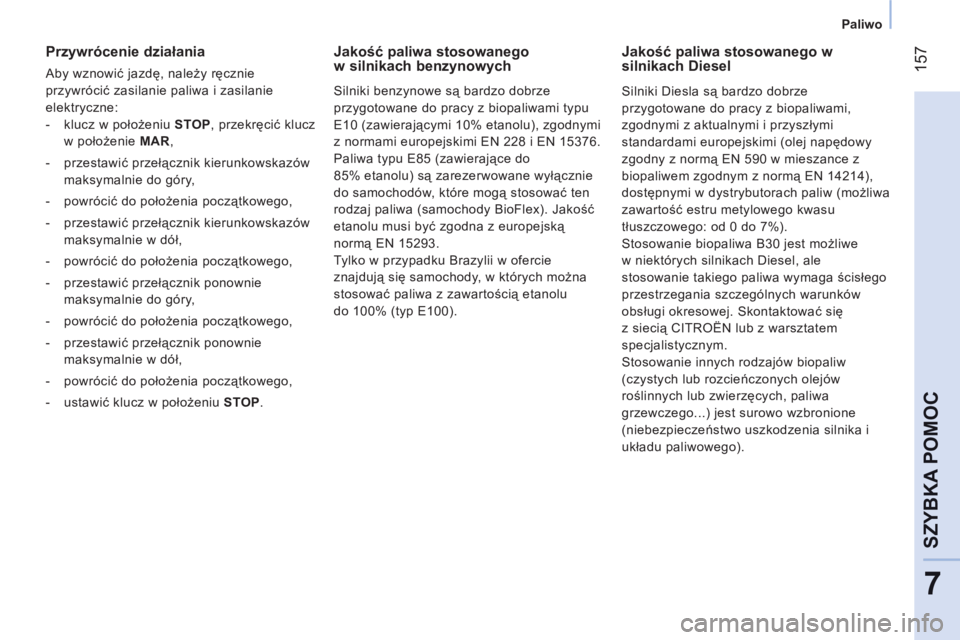

Przywrócenie działania

Aby wznowić jazdę, należy ręcznie
przywrócić zasilanie paliwa i zasilanie
elektryczne:


- klucz w położeniu STOP , przekręcić klucz
w położenie MAR ,

- przestawić przełącznik kierunkowskazów
maksymalnie do góry,

- powrócić do położenia początkowego,

- przestawić przełącznik kierunkowskazów
maksymalnie w dół,

- powrócić do położenia początkowego,

- przestawić przełącznik ponownie
maksymalnie do góry,

- powrócić do położenia początkowego,

- przestawić przełącznik ponownie
maksymalnie w dół,


- powrócić do położenia początkowego,

- ustawić klucz w położeniu STOP .











Jakość paliwa stosowanego
w silnikach benzynowych

Silniki benzynowe są bardzo dobrze
przygotowane do pracy z biopaliwami typu
E10 (zawierającymi 10% etanolu), zgodnymi
z normami europejskimi EN 228 i EN 15376.
Paliwa typu E85 (zawierające do
85% etanolu) są zarezerwowane wyłącznie
do samochodów, które mogą stosować ten
rodzaj paliwa (samochody BioFlex). Jakość
etanolu musi być zgodna z europejską
normą EN 15293.

Tylko w przypadku Brazylii w ofercie
znajdują się samochody, w których można
stosować paliwa z zawartością etanolu
do 100% (typ E100) .











Jakość paliwa stosowanego w
silnikach Diesel

Silniki Diesla są bardzo dobrze
przygotowane do pracy z biopaliwami,
zgodnymi z aktualnymi i przyszłymi
standardami europejskimi (olej napędowy
zgodny z normą EN 590 w mieszance z
biopaliwem zgodnym z normą EN 14214),
dostępnymi w dystrybutorach paliw (możliwa
zawartość estru metylowego kwasu
tłuszczowego: od 0 do 7%).
Stosowanie biopaliwa B30 jest możliwe
w niektórych silnikach Diesel, ale
stosowanie takiego paliwa wymaga ścisłego
przestrzegania szczególnych warunków
obsługi okresowej. Skontaktować się
z siecią CITROËN lub z warsztatem
specjalistycznym.
Stosowanie innych rodzajów biopaliw
(czystych lub rozcieńczonych olejów
roślinnych lub zwierzęcych, paliwa
grzewczego...) jest surowo wzbronione
(niebezpieczeństwo uszkodzenia silnika i
układu paliwowego).

158



Konserwacja z zastosowaniem produktów TOTAL



Siła partnerskiej współpracy pomiędzy
firmami TOTAL i CITROËN jest widoczna
w szczególny sposób w sportach
samochodowych: od rajdu Maroka w
1969 roku począwszy do wspaniałego
podwójnego tytułu Rajdowego Mistrza
Świata 2009, zdobytego przez TEAM
CITROËN TOTAL oraz Sebastiana Loeba
i Daniela Elenę, imponujące wyczyny
wpisywały się na listę zwycięstw obu
marek. Rozgrywane w ekstremalnych
warunkach zawody pozwalają na dokładne
przebadanie środków smarujących
TOTAL, gwarantujących wysokie osiągi
samochodów CITROËN.
