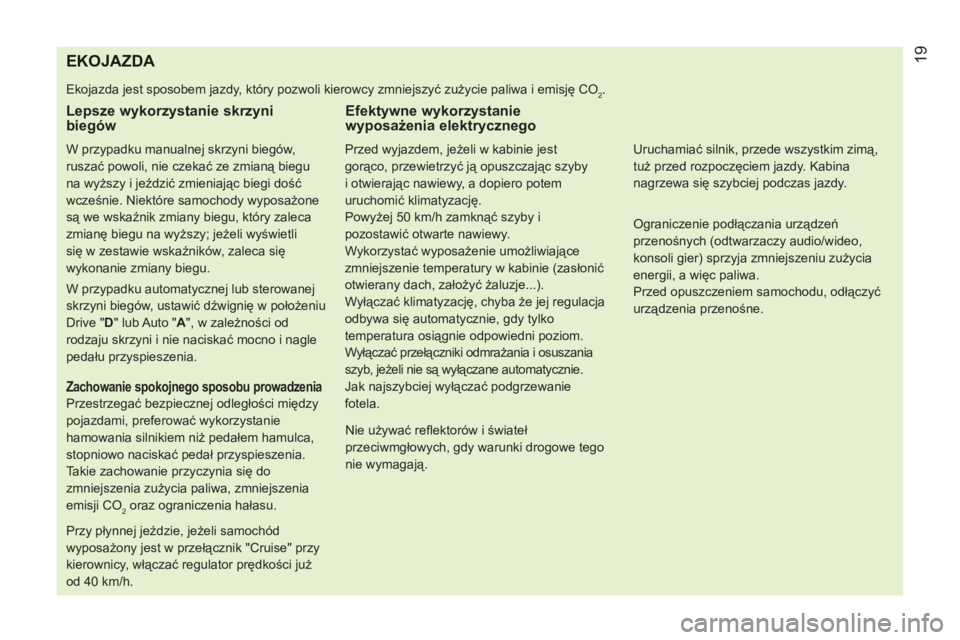

EKOJAZDA
Ekojazda jest sposobem jazdy, który pozwoli kierowcy zmniejszyć zużycie paliwa i emisję CO2.
Lepsze wykorzystanie skrzyni
biegów
W przypadku manualnej skrzyni biegów,
ruszać powoli, nie czekać ze zmianą biegu
na wyższy i jeździć zmieniając biegi dość
wcześnie. Niektóre samochody wyposażone
są we wskaźnik zmiany biegu, który zaleca
zmianę biegu na wyższy; jeżeli wyświetli
się w zestawie wskaźników, zaleca się
wykonanie zmiany biegu.
W przypadku automatycznej lub sterowanej
skrzyni biegów, ustawić dźwignię w położeniu
Drive " D
" lub Auto " A
", w zależności od
rodzaju skrzyni i nie naciskać mocno i nagle
pedału przyspieszenia.
Zachowanie spokojnego sposobu prowadzenia
Przestrzegać bezpiecznej odległości między
pojazdami, preferować wykorzystanie
hamowania silnikiem niż pedałem hamulca,
stopniowo naciskać pedał przyspieszenia.
Takie zachowanie przyczynia się do
zmniejszenia zużycia paliwa, zmniejszenia
emisji CO
2 oraz ograniczenia hałasu.
Przy płynnej jeździe, jeżeli samochód
wyposażony jest w przełącznik "Cruise" przy
kierownicy, włączać regulator prędkości już
od 40 km/h.
Efektywne wykorzystanie
wyposażenia elektrycznego
Przed wyjazdem, jeżeli w kabinie jest
gorąco, przewietrzyć ją opuszczając szyby
i otwierając nawiewy, a dopiero potem
uruchomić klimatyzację.
Powyżej 50 km/h zamknąć szyby i
pozostawić otwarte nawiewy.
Wykorzystać wyposażenie umożliwiające
zmniejszenie temperatury w kabinie (zasłonić
otwierany dach, założyć żaluzje...).
Wyłączać klimatyzację, chyba że jej regulacja
odbywa się automatycznie, gdy tylko
temperatura osiągnie odpowiedni poziom.
Wyłączać przełączniki odmrażania i osuszania
szyb, jeżeli nie są wyłączane automatycznie.
Jak najszybciej wyłączać podgrzewanie
fotela.
19
Nie używać refl ektorów i świateł
przeciwmgłowych, gdy warunki drogowe tego
nie wymagają.
Uruchamiać silnik, przede wszystkim zimą,
tuż przed rozpoczęciem jazdy. Kabina
nagrzewa się szybciej podczas jazdy.
Ograniczenie podłączania urządzeń
przenośnych (odtwarzaczy audio/wideo,
konsoli gier) sprzyja zmniejszeniu zużycia
energii, a więc paliwa.
Przed opuszczeniem samochodu, odłączyć
urządzenia przenośne.
Page 22 of 180
20

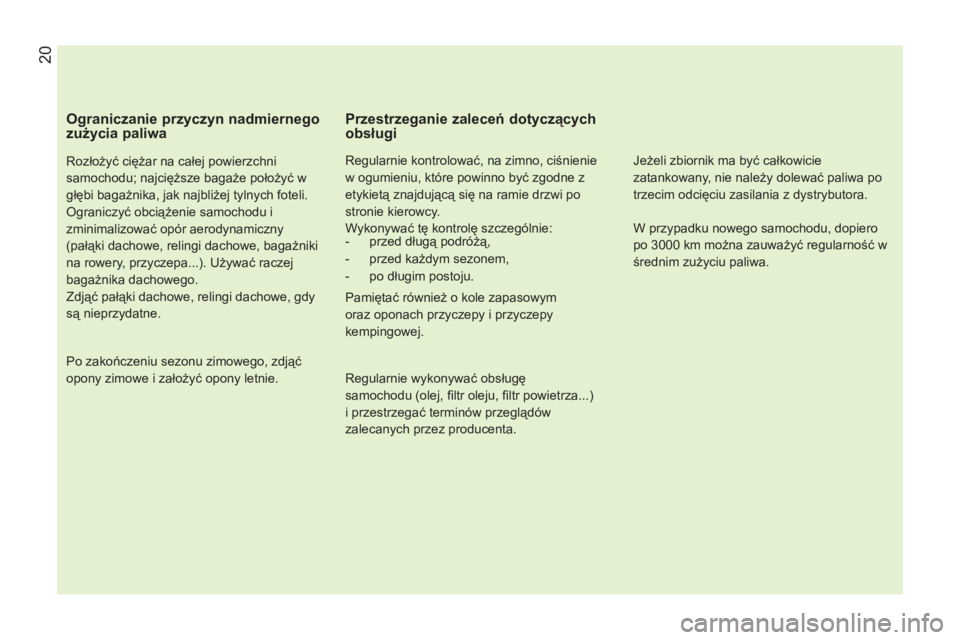

Ograniczanie przyczyn nadmiernego
zużycia paliwa
Rozłożyć ciężar na całej powierzchni
samochodu; najcięższe bagaże położyć w
głębi bagażnika, jak najbliżej tylnych foteli.
Ograniczyć obciążenie samochodu i
zminimalizować opór aerodynamiczny
(pałąki dachowe, relingi dachowe, bagażniki
na rowery, przyczepa...). Używać raczej
bagażnika dachowego.
Zdjąć pałąki dachowe, relingi dachowe, gdy
są nieprzydatne.
Po zakończeniu sezonu zimowego, zdjąć
opony zimowe i założyć opony letnie.
Przestrzeganie zaleceń dotyczących
obsługi
Regularnie kontrolować, na zimno, ciśnienie
w ogumieniu, które powinno być zgodne z
etykietą znajdującą się na ramie drzwi po
stronie kierowcy.
Wykonywać tę kontrolę szczególnie:
- przed długą podróżą,
- przed każdym sezonem,
- po długim postoju.
Pamiętać również o kole zapasowym
oraz oponach przyczepy i przyczepy
kempingowej.
Regularnie wykonywać obsługę
samochodu (olej, fi ltr oleju, fi ltr powietrza...)
i przestrzegać terminów przeglądów
zalecanych przez producenta.
Jeżeli zbiornik ma być całkowicie
zatankowany, nie należy dolewać paliwa po
trzecim odcięciu zasilania z dystrybutora.
W przypadku nowego samochodu, dopiero
po 3000 km można zauważyć regularno
ść w
średnim zużyciu paliwa.
Page 23 of 180
21
1
GOTOWY DO DROGI

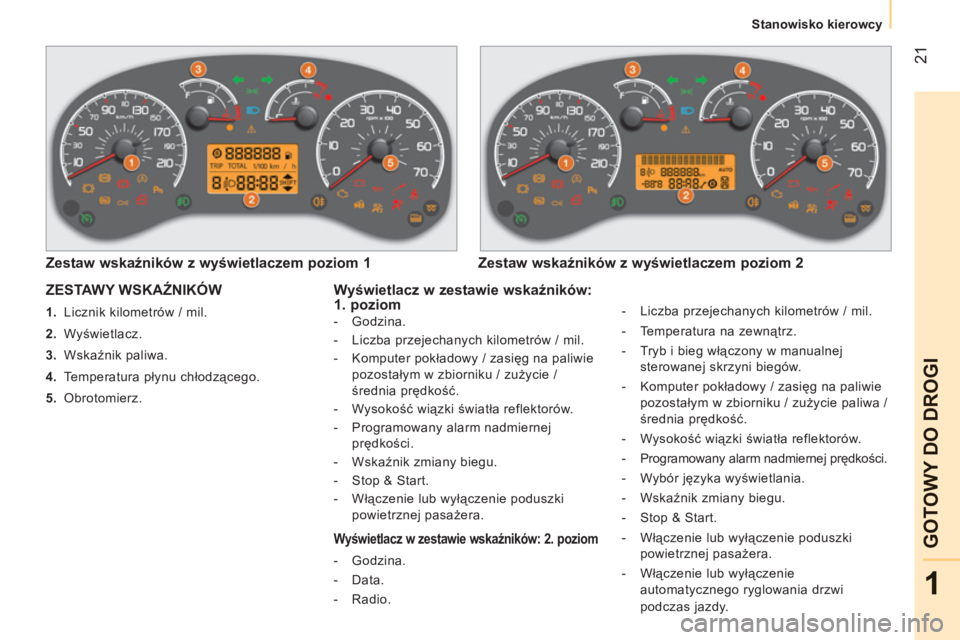

Stanowisko kierowcy
ZESTAWY WSKAŹNIKÓW
1.
Licznik kilometrów / mil.
2.
Wyświetlacz.
3.
Wskaźnik paliwa.
4.
Temperatura płynu chłodzącego.
5.
Obrotomierz.
Zestaw wskaźników z wyświetlaczem poziom 1
Zestaw wskaźników z wyświetlaczem poziom 2
Wyświetlacz w zestawie wskaźników:
1. poziom
- Godzina.
- Liczba przejechanych kilometrów / mil.
- Komputer pokładowy / zasięg na paliwie
pozostałym w zbiorniku / zużycie /
średnia prędkość.
- Wysokość wiązki światła reflektorów.
- Programowany alarm nadmiernej
prędkości.
- Wskaźnik zmiany biegu.
- Stop & Start.
- Włączenie lub wyłączenie poduszki
powietrznej pasażera.
Wyświetlacz w zestawie wskaźników: 2. poziom
- Godzina.
- Data.
- Radio.
- Liczba przejechanych kilometrów / mil.
- Temperatura na zewnątrz.
- Tryb i bieg włączony w manualnej
sterowanej skrzyni biegów.
- Komputer pokładowy / zasięg na paliwie
pozostałym w zbiorniku / zużycie paliwa /
średnia prędkość.
- Wysokość wiązki światła reflektorów.
- Programowany alarm nadmiernej prędkości.
- Wybór języka wyświetlania.
- Wskaźnik zmiany biegu.
- Stop & Start.
- Włączenie lub wyłączenie poduszki
powietrznej pasażera.
- Włączenie lub wyłączenie
automatycznego ryglowania drzwi
podczas jazdy.
Page 24 of 180
22
Stanowisko kierowcy

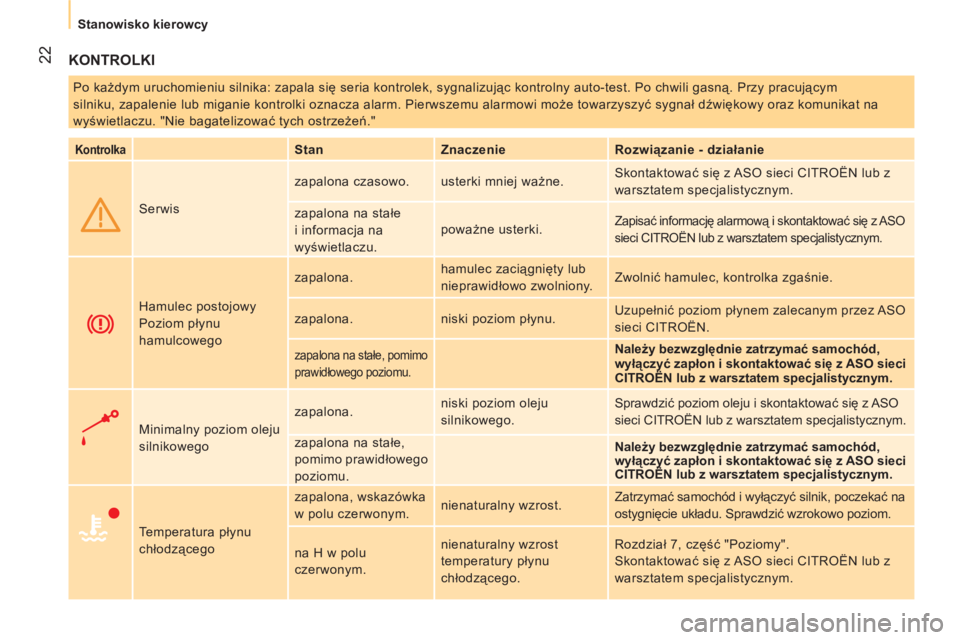

KONTROLKI
Po każdym uruchomieniu silnika: zapala się seria kontrolek, sygnalizując kontrolny auto-test. Po chwili gasną. Przy pracującym
silniku, zapalenie lub miganie kontrolki oznacza alarm. Pierwszemu alarmowi może towarzyszyć sygnał dźwiękowy oraz komunikat na
wyświetlaczu. "Nie bagatelizować tych ostrzeżeń."
Kontrolka
Stan
Znaczenie
Rozwiązanie - działanie
Serwis zapalona czasowo. usterki mniej ważne. Skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.
zapalona na stałe
i informacja na
wyświetlaczu. poważne usterki.
Zapisać informację alarmową i skontaktować się z ASO
sieci CITROËN lub z warsztatem specjalistycznym.
Hamulec postojowy
Poziom płynu
hamulcowego zapalona. hamulec zaciągnięty lub
nieprawidłowo zwolniony. Zwolnić hamulec, kontrolka zgaśnie.
zapalona. niski poziom płynu. Uzupełnić poziom płynem zalecanym przez ASO
sieci CITROËN.
zapalona na stałe, pomimo
prawidłowego poziomu.
Należy bezwzględnie zatrzymać samochód,
wyłączyć zapłon i skontaktować się z ASO
sieci
CITROËN lub z warsztatem specjalistycznym.
Minimalny poziom oleju
silnikowego zapalona. niski poziom oleju
silnikowego. Sprawdzić poziom oleju i skontaktować się z ASO
sieci CITROËN lub z warsztatem specjalistycznym.
zapalona na stałe,
pomimo prawidłowego
poziomu.
Należy bezwzględnie zatrzymać samochód,
wyłączyć zapłon i skontaktować się z ASO
sieci
CITROËN lub z warsztatem specjalistycznym.
Temperatura płynu
chłodzącego zapalona, wskazówka
w polu czerwonym. nienaturalny wzrost. Zatrzymać samochód i wyłączyć silnik, poczekać na
ostygni
ęcie układu. Sprawdzić wzrokowo poziom.
na H w polu
czerwonym. nienaturalny wzrost
temperatury płynu
chłodzącego. Rozdział 7, część "Poziomy".
Skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.
Page 25 of 180
23
1
GOTOWY DO DROGI
Stanowisko kierowcy
Kontrolka
Stan
Znaczenie
Rozwiązanie - działanie

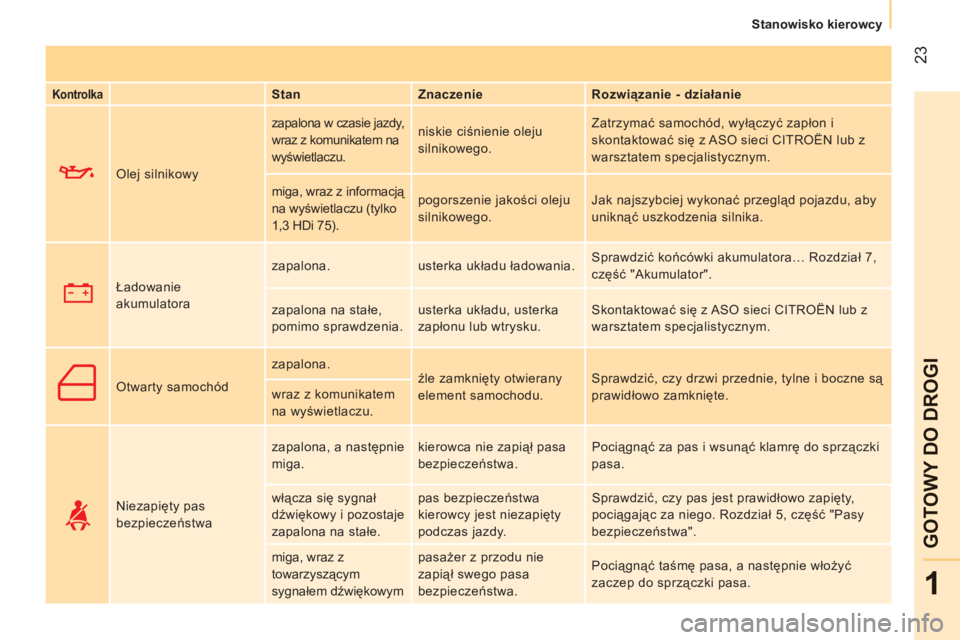

Olej silnikowy zapalona w czasie jazdy,
wraz z komunikatem na
wyświetlaczu. niskie ciśnienie oleju
silnikowego. Zatrzymać samochód, wyłączyć zapłon i
skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.
miga, wraz z informacją
na wyświetlaczu (tylko
1,3 HDi 75). pogorszenie jakości oleju
silnikowego. Jak najszybciej wykonać przegląd pojazdu, aby
uniknąć uszkodzenia silnika.
Ładowanie
akumulatora zapalona. usterka układu ładowania. Sprawdzić końcówki akumulatora… Rozdział 7,
część "Akumulator".
zapalona na stałe,
pomimo sprawdzenia. usterka układu, usterka
zapłonu lub wtrysku. Skontaktowa
ć się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.
Otwarty samochód zapalona.
źle zamknięty otwierany
element samochodu. Sprawdzić, czy drzwi przednie, tylne i boczne są
prawidłowo zamknięte. wraz z komunikatem
na wyświetlaczu.
Niezapięty pas
bezpieczeństwa zapalona, a następnie
miga. kierowca nie zapiął pasa
bezpieczeństwa. Pociągnąć za pas i wsunąć klamrę do sprzączki
pasa.
włącza się sygnał
dźwiękowy i pozostaje
zapalona na stałe. pas bezpieczeństwa
kierowcy jest niezapięty
podczas jazdy. Sprawdzić, czy pas jest prawidłowo zapięty,
pociągając za niego. Rozdział
5, część "Pasy
bezpieczeństwa".
miga, wraz z
towarzyszącym
sygnałem dźwiękowym pasażer z przodu nie
zapiął swego pasa
bezpieczeństwa. Pociągnąć taśmę pasa, a następnie włożyć
zaczep do sprzączki pasa.
Page 26 of 180
24
Stanowisko kierowcy
Kontrolka
Stan
Znaczenie
Rozwiązanie - działanie

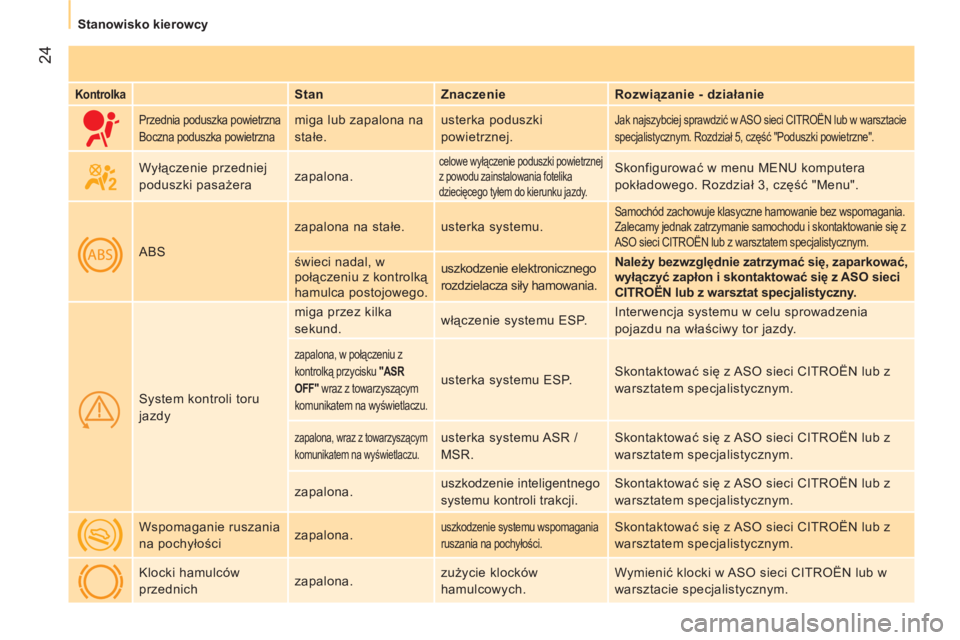

Przednia poduszka powietrzna
Boczna poduszka powietrzna
miga lub zapalona na
stałe. usterka poduszki
powietrznej. Jak najszybciej sprawdzić w ASO sieci CITROËN lub w warsztacie
specjalistycznym. Rozdział 5, część "Poduszki powietrzne".
Wyłączenie przedniej
poduszki pasażera zapalona.
celowe wyłączenie poduszki powietrznej
z powodu zainstalowania fotelika
dziecięcego tyłem do kierunku jazdy.
Skonfigurować w menu MENU komputera
pokładowego. Rozdział 3, część "Menu".
ABS zapalona na stałe. usterka systemu.
Samochód zachowuje klasyczne hamowanie bez wspomagania.
Zalecamy jednak zatrzymanie samochodu i skontaktowanie się z
ASO sieci CITROËN lub z warsztatem specjalistycznym.
świeci nadal, w
połączeniu z kontrolką
hamulca postojowego. uszkodzenie elektronicznego
rozdzielacza siły hamowania.
Należy bezwzględnie zatrzymać się, zaparkować,
wyłączyć zapłon i skontaktować się z ASO
sieci
CITROËN lub z warsztat specjalistyczny.
System kontroli toru
jazdy miga przez kilka
sekund. włączenie systemu ESP. Interwencja systemu w celu sprowadzenia
pojazdu na właściwy tor jazdy.
zapalona, w połączeniu z
kontrolką przycisku "ASR
OFF"
wraz z towarzyszącym
komunikatem na wyświetlaczu.
usterka systemu ESP. Skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.
zapalona, wraz z towarzyszącym
komunikatem na wyświetlaczu.
usterka systemu ASR /
MSR. Skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.
zapalona. uszkodzenie inteligentnego
systemu kontroli trakcji. Skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.
Wspomaganie ruszania
na pochyłości zapalona.
uszkodzenie systemu wspomagania
ruszania na pochyłości.
Skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.
Klocki hamulców
przednich zapalona. zużycie klocków
hamulcowych. Wymienić klocki w ASO sieci CITROËN lub w
warsztacie specjalistycznym.
Page 27 of 180
1
GOTOWY DO DROGI
Stanowisko kierowcy
Kontrolka
Stan
Znaczenie
Rozwiązanie
-
działanie

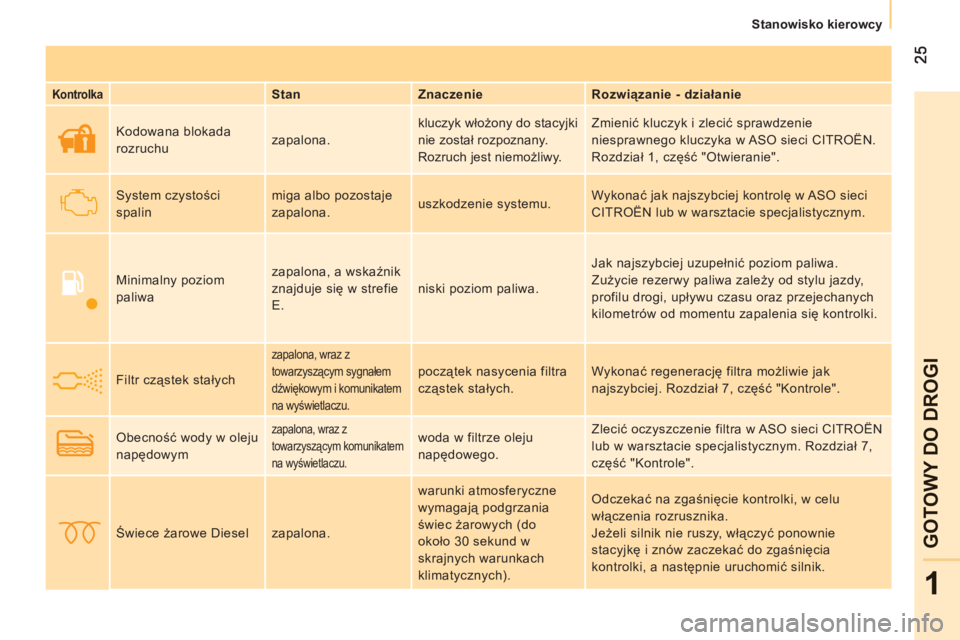

Kodowana blokada
rozruchu zapalona. kluczyk włożony do stacyjki
nie został rozpoznany.
Rozruch jest niemożliwy. Zmienić kluczyk i zlecić sprawdzenie
niesprawnego kluczyka w ASO sieci CITROËN.
Rozdział 1, część "Otwieranie".
System czystości
spalin miga albo pozostaje
zapalona. uszkodzenie systemu. Wykonać jak najszybciej kontrolę w ASO sieci
CITROËN lub w warsztacie specjalistycznym.
Minimalny poziom
paliwa zapalona, a wskaźnik
znajduje się w strefie
E. niski poziom paliwa. Jak najszybciej uzupełnić poziom paliwa.
Zużycie rezerwy paliwa zależy od stylu jazdy,
profilu drogi, upływu czasu oraz przejechanych
kilometrów od momentu zapalenia się kontrolki.
Filtr cząstek stałych
zapalona, wraz z
towarzyszącym sygnałem
dźwiękowym i komunikatem
na wyświetlaczu.
początek nasycenia filtra
cząstek stałych. Wykonać regenerację filtra możliwie jak
najszybciej. Rozdział 7, część "Kontrole".
Obecność wody w oleju
napędowym
zapalona, wraz z
towarzyszącym komunikatem
na wyświetlaczu.
woda w filtrze oleju
napędowego. Zlecić oczyszczenie filtra w ASO sieci CITROËN
lub w warsztacie specjalistycznym. Rozdział 7,
część "Kontrole".
Świece żarowe Diesel zapalona. warunki atmosferyczne
wymagają podgrzania
świec żarowych (do
około 30 sekund w
skrajnych warunkach
klimatycznych). Odczekać na zgaśnięcie kontrolki, w celu
włączenia rozrusznika.
Jeżeli silnik nie ruszy, włączyć ponownie
stacyjkę i znów zaczekać do zgaśnięcia
kontrolki, a następnie uruchomić silnik.
Page 28 of 180
26

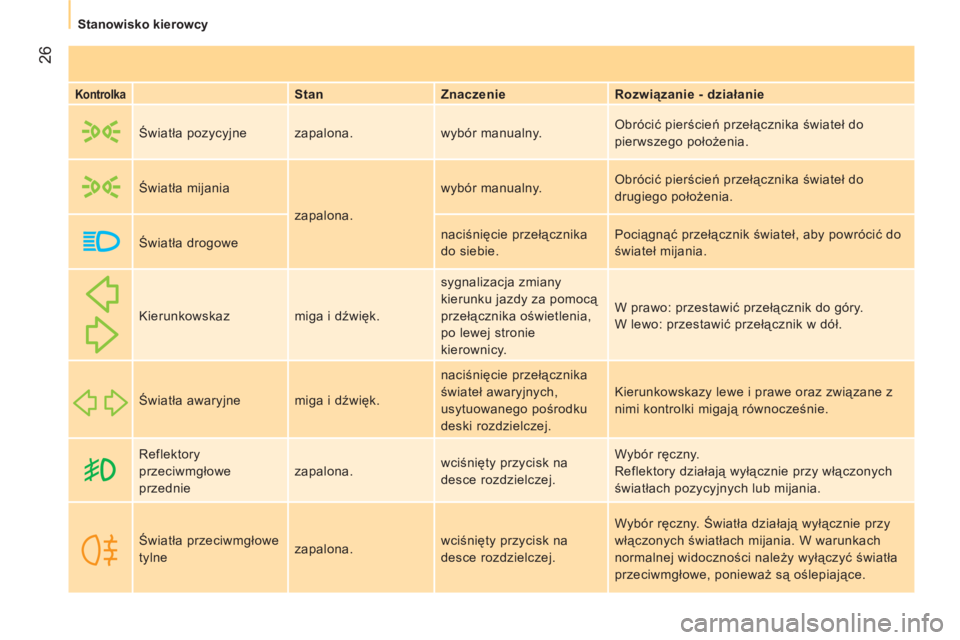

Stanowisko kierowcy
Kontrolka
Stan
Znaczenie
Rozwiązanie - działanie
Światła pozycyjne zapalona. wybór manualny. Obrócić pierścień przełącznika świateł do
pierwszego położenia.
Światła mijania
zapalona. wybór manualny. Obrócić pierścień przełącznika świateł do
drugiego położenia.
Światła drogowe naciśnięcie przełącznika
do siebie. Pociągnąć przełącznik świateł, aby powrócić do
świateł mijania.
Kierunkowskaz miga i dźwięk. sygnalizacja zmiany
kierunku jazdy za pomocą
przełącznika oświetlenia,
po lewej stronie
kierownicy. W prawo: przestawić przełącznik do góry.
W lewo: przestawić przełącznik w dół.
Światła awaryjne miga i dźwięk. naciśnięcie przełącznika
świateł awaryjnych,
usytuowanego pośrodku
deski rozdzielczej. Kierunkowskazy lewe i prawe oraz związane z
nimi kontrolki migają równocześnie.
Reflektory
przeciwmgłowe
przednie zapalona. wciśnięty przycisk na
desce rozdzielczej. Wybór ręczny.
Reflektory działają wyłącznie przy włączonych
światłach pozycyjnych lub mijania.
Ś
wiatła przeciwmgłowe
tylne zapalona. wciśnięty przycisk na
desce rozdzielczej. Wybór ręczny. Światła działają wyłącznie przy
włączonych światłach mijania. W warunkach
normalnej widoczności należy wyłączyć światła
przeciwmgłowe, ponieważ są oślepiające.
Page 29 of 180

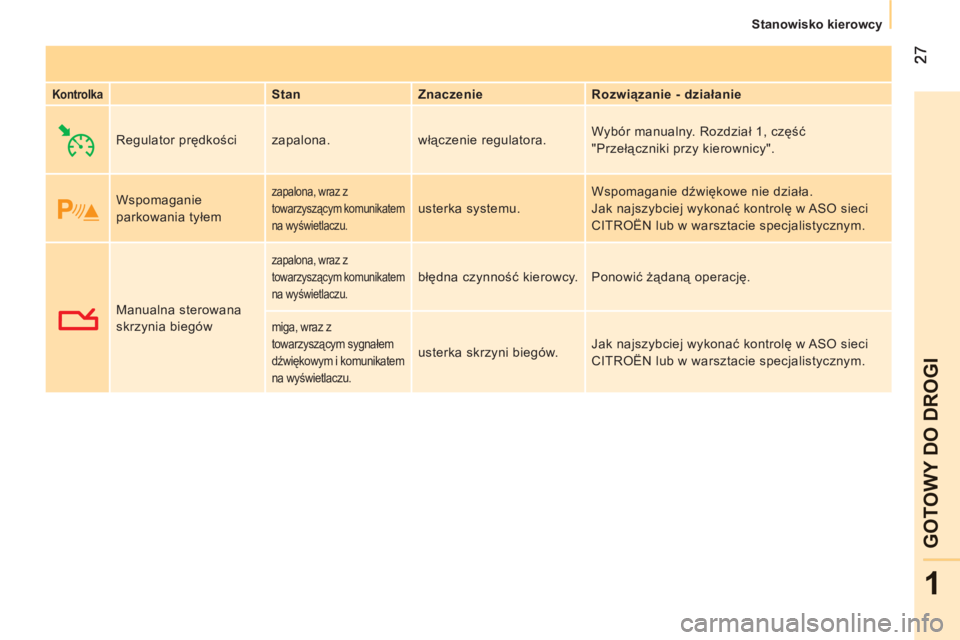

1
GOTOWY DO DROGI
Stanowisko kierowcy
Kontrolka
Stan
Znaczenie
Rozwiązanie - działanie
Regulator prędkości zapalona. włączenie regulatora. Wybór manualny. Rozdział 1, część
"Przełączniki przy kierownicy".
Wspomaganie
parkowania tyłem
zapalona, wraz z
towarzyszącym komunikatem
na wyświetlaczu.
usterka systemu. Wspomaganie dźwiękowe nie działa.
Jak najszybciej wykonać kontrolę w ASO sieci
CITROËN lub w warsztacie specjalistycznym.
Manualna sterowana
skrzynia biegów
zapalona, wraz z
towarzyszącym komunikatem
na wyświetlaczu.
błędna czynność kierowcy. Ponowić żądaną operację.
miga, wraz z
towarzyszącym sygnałem
dźwiękowym i komunikatem
na wyświetlaczu.
usterka skrzyni biegów. Jak najszybciej wykonać kontrolę w ASO sieci
CITROËN lub w warsztacie specjalistycznym.
Page 30 of 180

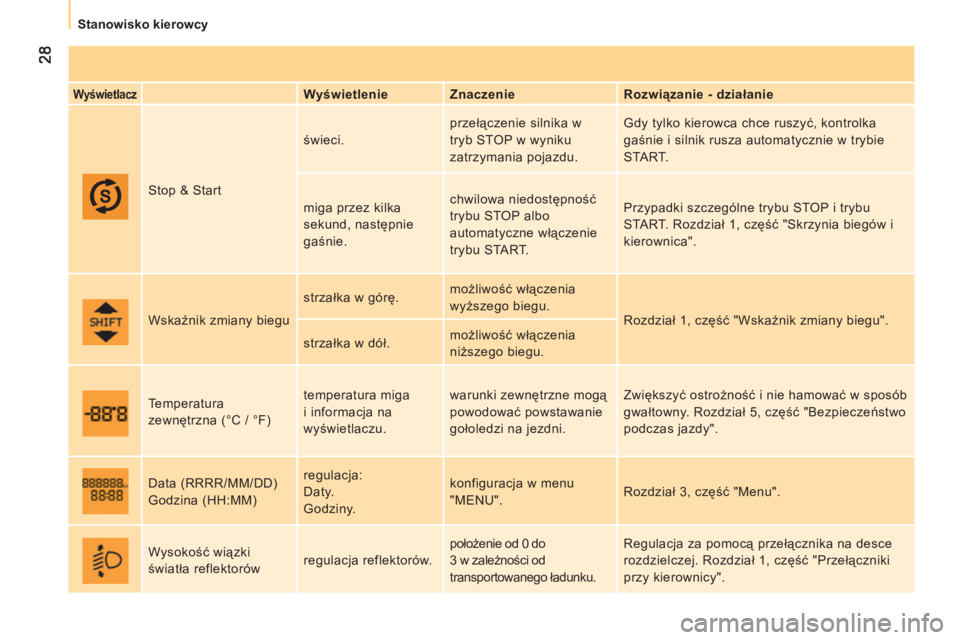

Stanowisko kierowcy
Wyświetlacz
Wyświetlenie
Znaczenie
Rozwiązanie - działanie
Stop & Start świeci. przełączenie silnika w
tryb STOP w wyniku
zatrzymania pojazdu. Gdy tylko kierowca chce ruszyć, kontrolka
gaśnie i silnik rusza automatycznie w trybie
START.
miga przez kilka
sekund, następnie
gaśnie. chwilowa niedostępność
trybu STOP albo
automatyczne włączenie
trybu START. Przypadki szczególne trybu STOP i trybu
START. Rozdział 1, część "Skrzynia biegów i
kierownica".
Wskaźnik zmiany biegu strzałka w górę. możliwość włączenia
wyższego biegu.
Rozdział 1, część "Wskaźnik zmiany biegu".
strzałka w dół. możliwość włą
czenia
niższego biegu.
Temperatura
zewnętrzna (°C / °F) temperatura miga
i informacja na
wyświetlaczu. warunki zewnętrzne mogą
powodować powstawanie
gołoledzi na jezdni. Zwiększyć ostrożność i nie hamować w sposób
gwałtowny. Rozdział 5, część "Bezpieczeństwo
podczas jazdy".
Data (RRRR/MM/DD)
Godzina (HH:MM) regulacja:
Daty.
Godziny. konfiguracja w menu
"MENU". Rozdział 3, część "Menu".
Wysokość wiązki
światła reflektorów regulacja reflektorów. położenie od 0 do
3 w zależności od
transportowanego ładunku. Regulacja za pomocą przełącznika na desce
rozdzielczej. Rozdział
1, część "Przełączniki
przy kierownicy".
