CITROEN NEMO 2013 Instrukcja obsługi (in Polish)

2

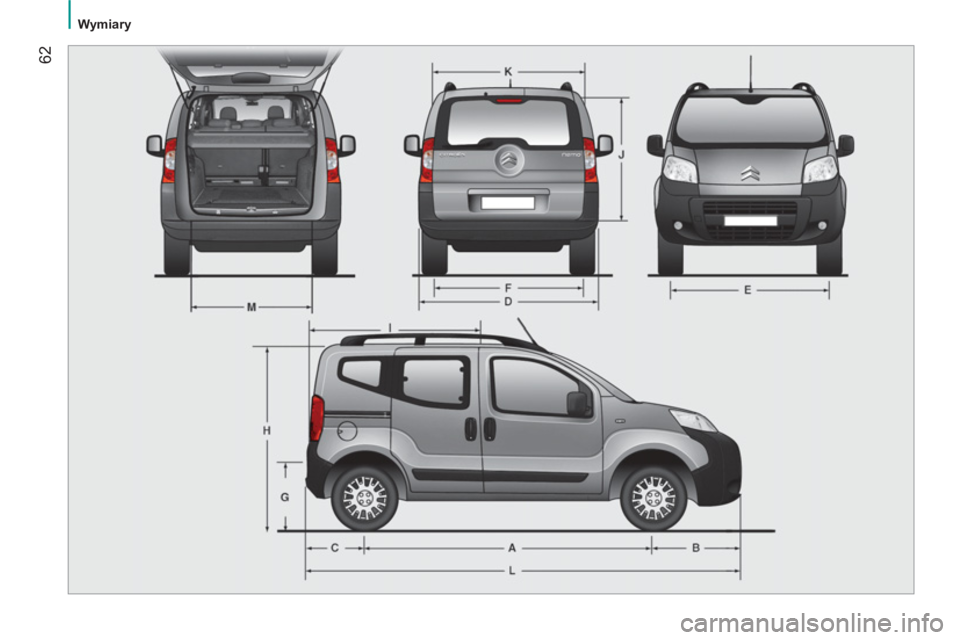

Wymiary

DANE TECHNICZN
E
WYMIARY

Furgonetka "L1" to model standardowy, wersja "L2 - Pack Chantier" to model sprzedawany, zależnie od kraju przeznaczenia.




Furgonetka (w mm)




L1
L2 (Pack Chantier)
L Długość całkowita

3 864
3 881
H Wysokość całkowita
1 721
1 742


Wysokość z relingami dachowymi
1 782
1 803
A Rozstaw osi

2 513
B Zwis przedni

760
777
C Zwis tylny

591
D Szerokość całkowita

2 019
Szerokość (ze złożonymi lusterkami)
1 816
E Rozstaw przednich kół
1 469
1 464
F Rozstaw tylnych kół

1465
G Wysokość progu załadunku
527
544
I Wewnętrzna długość podłogi

1 523
J Maksymalna wysokość przestrzeni ładunkowej wewnątrz
1 205
K Maksymalna szerokość wewnętrzna (10 cm od pod
łogi)
1 473
M Szerokość wewnętrzna między wnękami kół
1 046


Objętość (m
3 )

2,5

60


Wymiary

61
2


Wymiary

DANE TECHNICZN
E

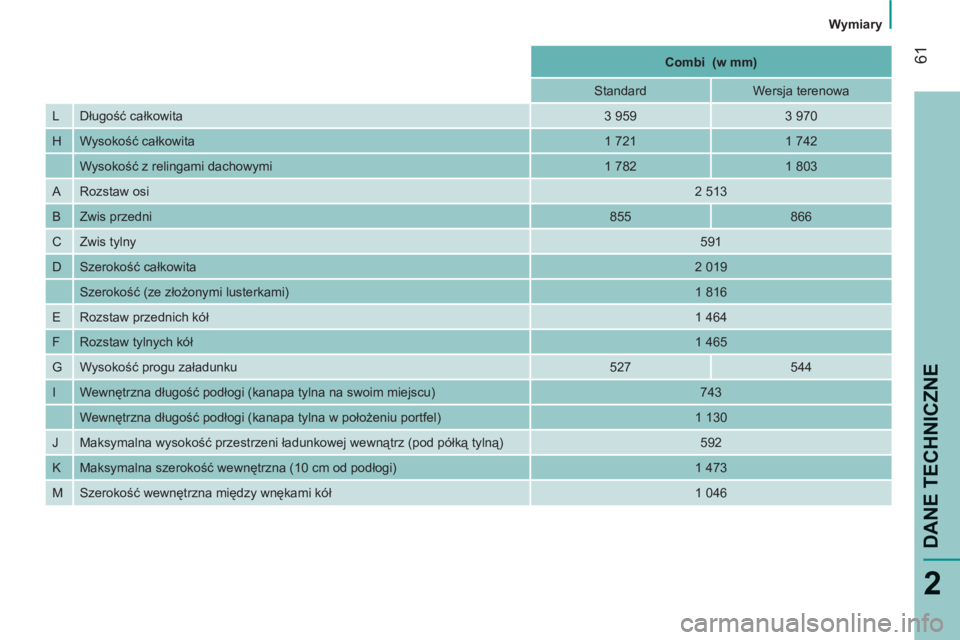

Combi (w mm)


Standard
Wersja terenowa
L Długość całkowita

3 959
3 970
H Wysokość całkowita
1 721
1 742
Wysokość z relingami dachowymi
1 782
1 803
A Rozstaw osi

2 513
B Zwis przedni

855
866
C Zwis tylny

591
D Szerokość całkowita

2 019
Szerokość (ze złożonymi lusterkami)
1 816
E Rozstaw przednich kół

1 464
F Rozstaw tylnych kół

1 465
G Wysokość progu załadunku
527
544

I Wewnętrzna długość podłogi (kanapa tylna na swoim miejscu)
743
Wewnętrzna długość podłogi (kanapa tylna w położeniu portfel)
1 130
J Maksymalna wysokość przestrzeni ładunkowej wewnątrz (pod półką tylną)
592
K Maksymalna szerokość wewnętrzna (10 cm od podłogi)
1 473
M Szerokość wewnętrzna między wnękami kół
1 046

62


Wymiary

63
2


Wymiary

DANE TECHNICZN
E

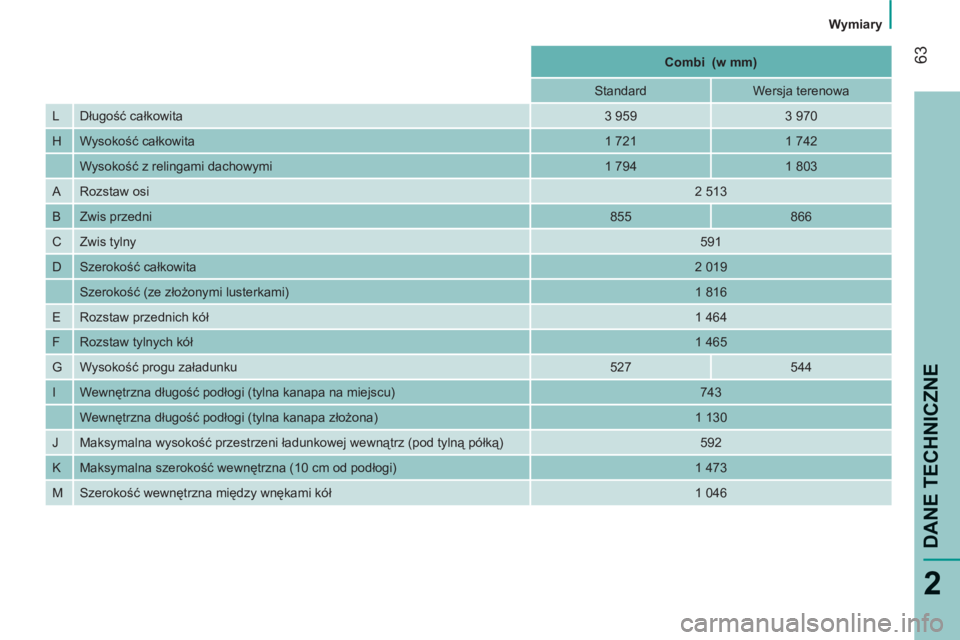

Combi (w mm)


Standard
Wersja terenowa
L Długość całkowita

3 959
3 970
H Wysokość całkowita
1 721
1 742
Wysokość z relingami dachowymi
1 794
1 803
A Rozstaw osi

2 513
B Zwis przedni

855
866
C Zwis tylny

591
D Szerokość całkowita

2 019
Szerokość (ze złożonymi lusterkami)
1 816
E Rozstaw przednich kół

1 464
F Rozstaw tylnych kół

1 465
G Wysokość progu załadunku
527
544

I Wewnętrzna długość podłogi (tylna kanapa na miejscu)
743
Wewnętrzna długość podłogi (tylna kanapa złożona)
1 130
J Maksymalna wysokość przestrzeni ładunkowej wewnątrz (pod tylną półką)
592
K Maksymalna szerokość wewnętrzna (10 cm od podłogi)
1 473
M Szerokość wewnętrzna między wnękami kół
1 046

Silniki

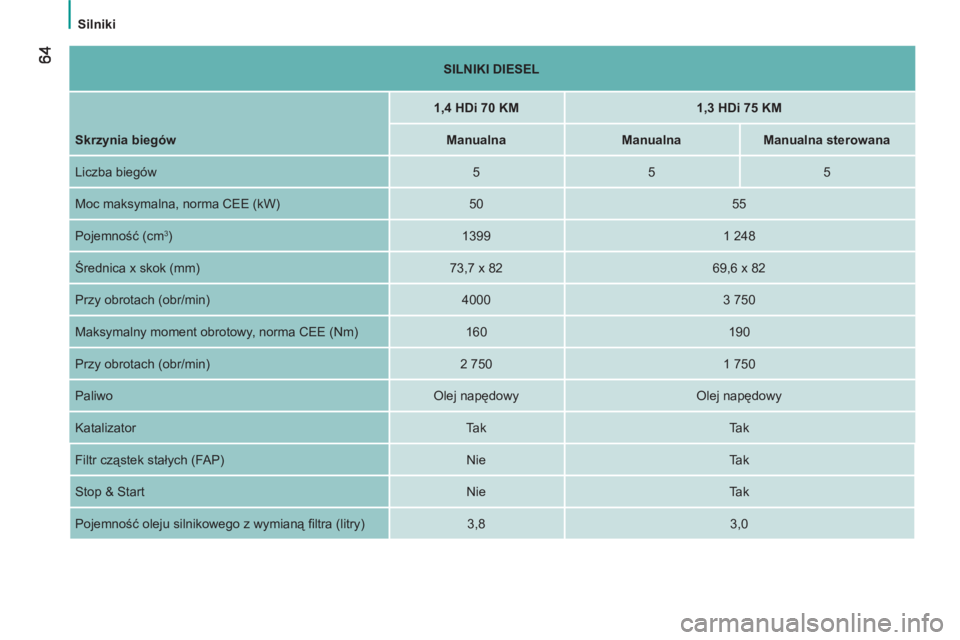

SILNIKI DIESEL






1,4 HDi
70 KM



1,3 HDi 75 KM



Skrzynia biegów


Manualna


Manualna



Manualna sterowana


Liczba biegów
5
5
5
Moc maksymalna, norma CEE (kW)
50
55
Pojemność (cm
3
)
1399
1 248
Średnica x skok (mm)
73,7 x 82
69,6 x 82
Przy obrotach (obr/min)
4000
3 750
Maksymalny moment obrotowy, norma CEE (Nm)
160
190
Przy obrotach (obr/min)
2 750
1 750
Paliwo
Olej napędowy
Olej napędowy
Katalizator
Tak
Tak
Filtr cząstek stałych (FAP)
Nie
Tak
Stop & Start
Nie
Tak
Pojemność oleju silnikowego z wymianą fi ltra (litry)
3,8
3,0

65
2
Silniki
DANE TECHNICZNE

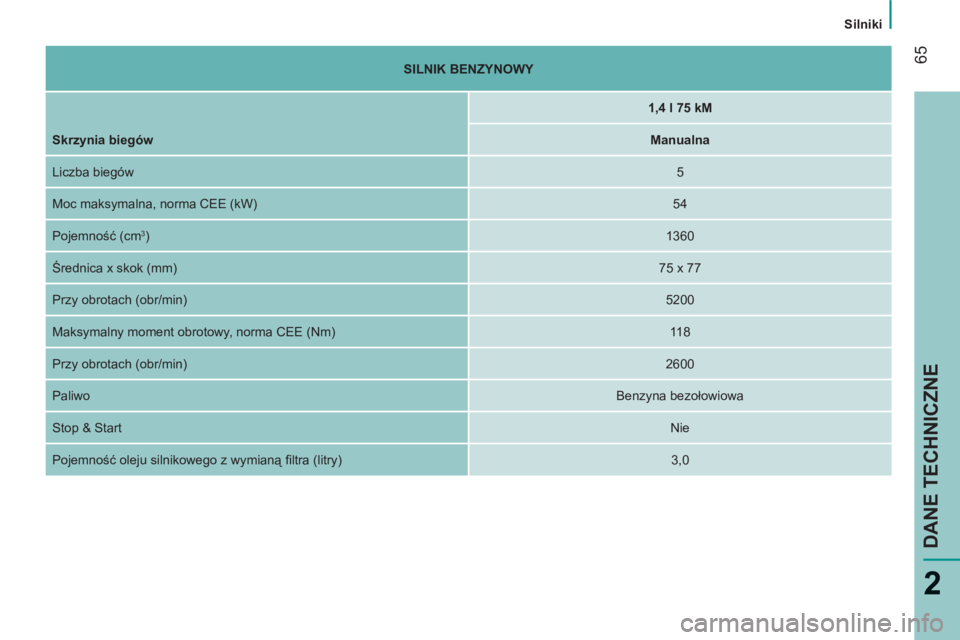

SILNIK BENZYNOWY






1,4 l
75 kM



Skrzynia biegów


Manualna
Liczba biegów

5
Moc maksymalna, norma CEE (kW)
54
Pojemność (cm
3
)

1360
Średnica x skok (mm)

75 x 77
Przy obrotach (obr/min)

5200
Maksymalny moment obrotowy, norma CEE (Nm)
11 8
Przy obrotach (obr/min)

2600
Paliwo

Benzyna bezołowiowa
Stop & Start

Nie
Pojemność oleju silnikowego z wymianą fi ltra (litry)
3,0

66




Masy

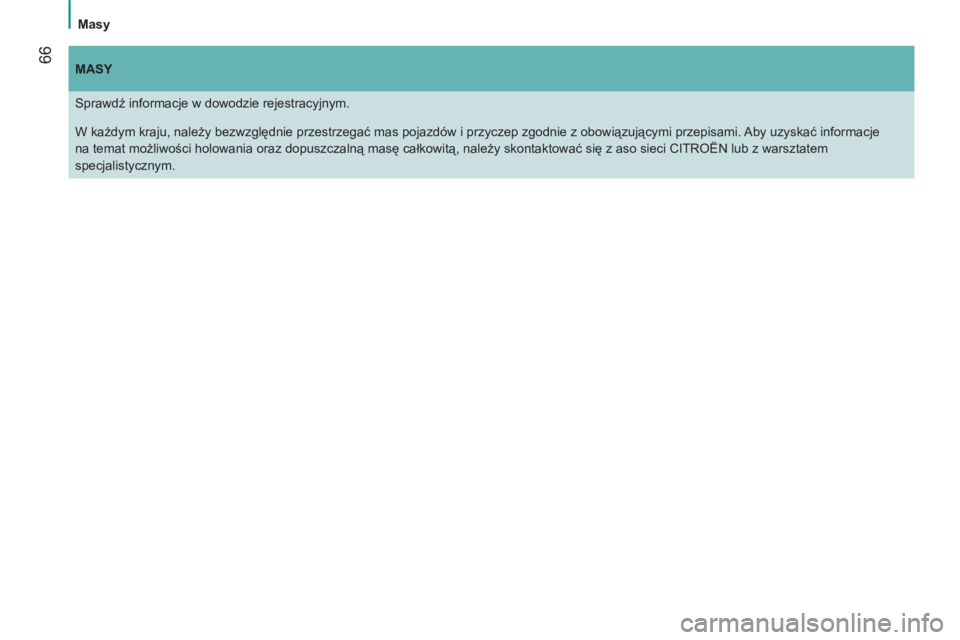

MASY
Sprawdź informacje w dowodzie rejestracyjnym.
W każdym kraju, należy bezwzględnie przestrzegać mas pojazdów i przyczep zgodnie z obowiązującymi przepisami. Aby uzyskać informacje
na temat możliwości holowania oraz dopuszczalną masę całkowitą, należy skontaktować się z aso sieci CITROËN lub z warsztatem
specjalistycznym.

67

68

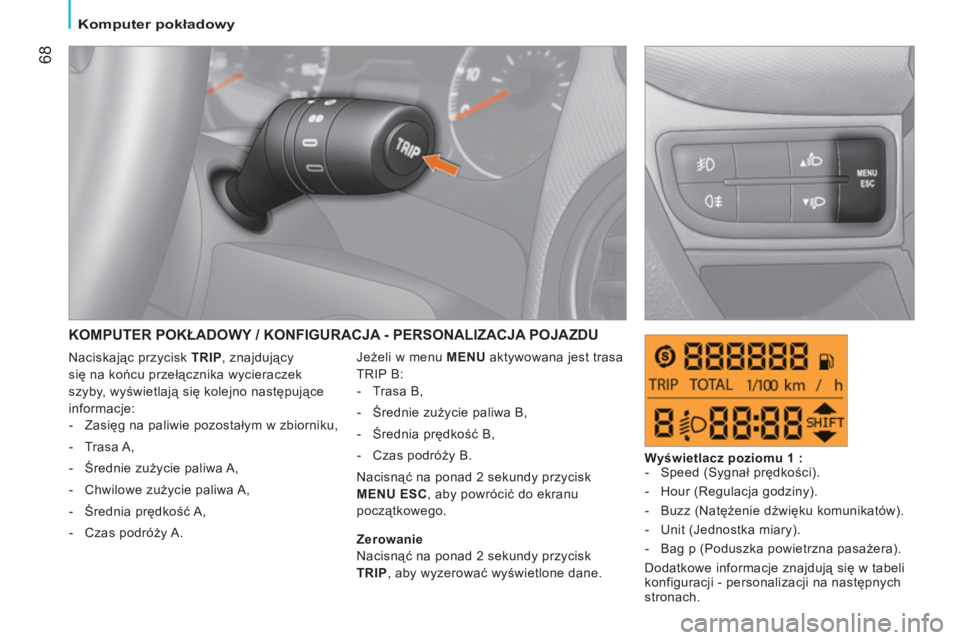

Komputer pokładowy


KOMPUTER POKŁADOWY / KONFIGURACJA - PERSONALIZACJA POJAZDU

Jeżeli w menu MENU
aktywowana jest trasa
TRIP B:


- Trasa B,

- Średnie zużycie paliwa B,

- Średnia prędkość B,

- Czas podróży B.
Nacisnąć na ponad 2 sekundy przycisk
MENU ESC
, aby powrócić do ekranu
początkowego.
Wyświetlacz poziomu 1 :


- Speed (Sygnał prędkości).

- Hour (Regulacja godziny).

- Buzz (Natężenie dźwięku komunikatów).

- Unit (Jednostka miary).

- Bag p (Poduszka powietrzna pasażera).
Dodatkowe informacje znajdują się w tabeli
konfiguracji - personalizacji na następnych
stronach.
Zerowanie
Nacisnąć na ponad 2 sekundy przycisk
TRIP
, aby wyzerować wy
świetlone dane. Naciskając przycisk TRIP
, znajdujący
się na końcu przełącznika wycieraczek
szyby, wyświetlają się kolejno następujące
informacje:


- Zasięg na paliwie pozostałym w zbiorniku,

- Trasa A,

- Średnie zużycie paliwa A,

- Chwilowe zużycie paliwa A,

- Średnia prędkość A,

- Czas podróży A.
