CITROEN NEMO 2013 Navodila Za Uporabo (in Slovenian)

7
PRAKTIČNE INFORMACIJ
E



Zamenjava kolesa



Demontaža




1.
Vozilo parkirajte na vodoravnih, trdnih
tleh, na katerih ne drsi. Zategnite ročno
zavoro. Izključite kontakt in glede na
naklon vozila na klancu vklopite prvo ali
vzvratno prestavo.

2.
S ključem za odstranitev kolesa 1
odstranite okrasni pokrov (velik model),
tako da ga povlečete v predelu ventila.
Izvijač 3
vstavite v odprtino okrasnega
pokrova (majhen model) in ga
privzdignite, tako da nanj pritisnete.

3.
S ključem za odstranitev kolesa sprostite
vijake kolesa.
4.
Dvigalko podstavite pod podvozje v
predelu oznake A
in čim bližje kolesu,
ki ga nameravate zamenjati, kot je
prikazano na sliki.

5.
Navijajte dvigalko 4
, dokler oporna plošča
ne pride v stik s tlemi. Preverite, ali je
os oporne plošče dvigalke nameščena
navpično.

6.
Privzdignite vozilo.

7.
Odvijte vijake in odstranite kolo.




Namestitev kolesa



1.
Nosilec namestite na kolo.

2.
Kabel B
namestite v ustrezen položaj.

3.
Poklopite pokrov A
.

4.
Namestite kolo.

5.
Ključ zavrtite v smeri urnih kazalcev, da
se rezervno kolo dvigne do končnega
položaja.

14
0


Zamenjava kolesa



Namestitev kolesa


6.
Namestite okrasni pokrov, tako da ga v
predelu odprtine vstavite nasproti ventila
in nanj pritisnete z dlanjo.

7.
Orodje in kolo pospravite na svoje mesto.

8.
Preverite tlak v pnevmatiki (glejte
poglavje Identifikacija) in vozilo odpeljite
na kontrolo uravnoteženosti. Glede nalepke za pnevmatike glejte 8.
poglavje, podpoglavje Podatki za
identifikacijo.
Vozilo hitro odpeljite v CITROËNOVO
servisno mrežo ali v usposobljeno servisno
delavnico, kjer naj preverijo zategnitev
vijakov in tlak rezervnega kolesa.


1.
Kolo namestite s pomočjo centrirnega
vodila 2
.

2.
Ročno privijte tri vijake in odstranite
centrirno vodilo. Nato privijte še četrti
vijak.

3.
Del predhodno zategnite s ključem za
odstranitev kolesa 1
.

4.
Odvijte in odstranite dvigalko 4
.

5.
Vijake kolesa blokirajte s ključem za
odstranitev kolesa. Za popravilo predrte pnevmatike se
čimprej obrnite na CITROËNOVO
servisno mrežo ali na usposobljeno
servisno delavnico.

14
1
7
PRAKTIČNE INFORMACIJ
E



Zamenjava kolesa

KOMPLET ZA ZASILNO POPRAVILO PNEVMATIKE


Oprema se nahaja v sprednjem delu
potniškega prostora:


- kartuša za popravilo pnevmatike A
, ki
vsebuje gel za zamašitev pnevmatike in
je opremljena:


●
s cevjo za polnjenje B


●
z nalepko C
, na kateri je oznaka "max.
80 km/h" (največja dovoljena hitrost je
80 km/h), ki jo mora voznik po popravilu
pnevmatike nalepiti na vidno mesto na
armaturni plošči

- kompresor D
z merilcem tlaka in nastavki

- adapterji za polnjenje različnih predmetov

- zaščitne rokavice

- kratka navodila za uporabo opreme za
zasilno popravilo pnevmatike


Postopek popravila



- Zategnite ročno zavoro in prestavite
prestavno ročico v prosti tek.

- Odvijte pokrovček ventila pnevmatike, ki
jo želite popraviti.

- Iztaknite cev za polnjenje B
in privijte
obroč E
na ventil pnevmatike.

- Preverite, ali je stikalo za vklop/izklop
kompresorja F
v položaju 0
(izključeno).
- Zaženite motor.

- Žico G
vtaknite v najbližjo12-voltno
vtičnico za dodatno opremo v vozilu.

- Stikalo za vklop/izklop kompresorja F
nastavite v položaj 1
(vključeno).

- Pnevmatiko napolnite do vrednosti treh
barov.
Za natančnejši prikaz tlaka njegovo vrednost
kontrolirajte na merilcu tlaka H
, ko je
kompresor izključen. Oprema vam je na voljo v CITROËNOVI
servisni mreži.
Namenjena je popravilu luknje s premerom
največ 4 mm, ki se nahaja izključno na
voznem delu pnevmatike ali na njene
zgornjem delu. Izogibajte se odstranjevanju
tujkov iz pnevmatike.

142


Zamenjava kolesa



- Če v petih minutah
ni dosežena
vrednost najmanj 1,5 bara
:


●
odklopite kompresor z ventila in iz
12-voltne vtičnice za dodatno opremo,

●
vozilo potisnite približno deset metrov
naprej, da se gel za zamašitev razporedi
po notranjosti pnevmatike,

●
ponovno opravite postopek polnjenja.



- Če v desetih minutah
ni dosežena
vrednost najmanj 1,8 bara
:


●
prenehajte s popravilom pnevmatike, ker
je ta preveč poškodovana in je ni mogoče
popraviti,

●
posvetujte se s CITROËNOVO servisno
mrežo ali z usposobljeno servisno
delavnico.



- Če ste pri polnjenju dosegli vrednost
3 bare
, takoj ponovno zaženite motor.
Vozite približno deset minut, nato se ustavite
in ponovno preverite tlak v pnevmatiki.
Po potrebi napolnite pnevmatiko do
ustreznega tlaka in se čimprej posvetujte
s CITROËNOVO servisno mrežo ali z
usposobljeno servisno delavnico.
Serviserju morate obvezno povedati, da ste
pnevmatiko popravili z opremo za zasilno
popravilo pnevmatike in mu izročiti navodila
za uporabo opreme.


Kontrola in ponovna vzpostavitev
tlaka
Če želite prekontrolirati tlak in napolniti
pnevmatiko, morate uporabiti kompresor na
naslednji način:


- odklopite cev I
,

- kompresor priključite neposredno na
ventil pnevmatike,
pri tem ostane kartuša priključena na
kompresor, gel za zamašitev pa se ne
vbrizgava.

Zamenjava kartuše za popravilo
pnevmatike
Odklopite cev I
.
Prazno kartušo zavrtite v nasprotni smeri od
smeri vrtenja urnega kazalca in jo dvignite.
Vstavite novo kartušo in jo zavrtite v smeri
vrtenja urnega kazalca.
Ponovno priklopite cev I
, cev B
pa namestite
v njeno ležišče.

Kartuša za popravilo pnevmatike
vsebuje etilenglikol, ki je strupen, če ga
zaužijete, in draži očesno sluznico.
Izdelek hranite izven dosega otrok.
Prazno kartušo odnesite v CITROËNOVO
servisno mrežo ali na zbirno mesto, ki je
temu namenjeno. Če je potrebno znižati tlak v pnevmatiki:


- priključite cev I
na ventil pnevmatike,

- pritisnite rumeno tipko na sredini stikala F

na kompresorju.

14
3
7
PRAKTIČNE INFORMACIJ
E



Zamenjava žarnice



Sprednje luči

Odprite pokrov motornega prostora. Za
dostop do žarnic z roko sezite za optični
sklop.
Za dostop do žarnic odstranite zaščitne
pokrove.
Pri nameščanju žarnice ponovite vse
postopke v obratnem vrstnem redu.

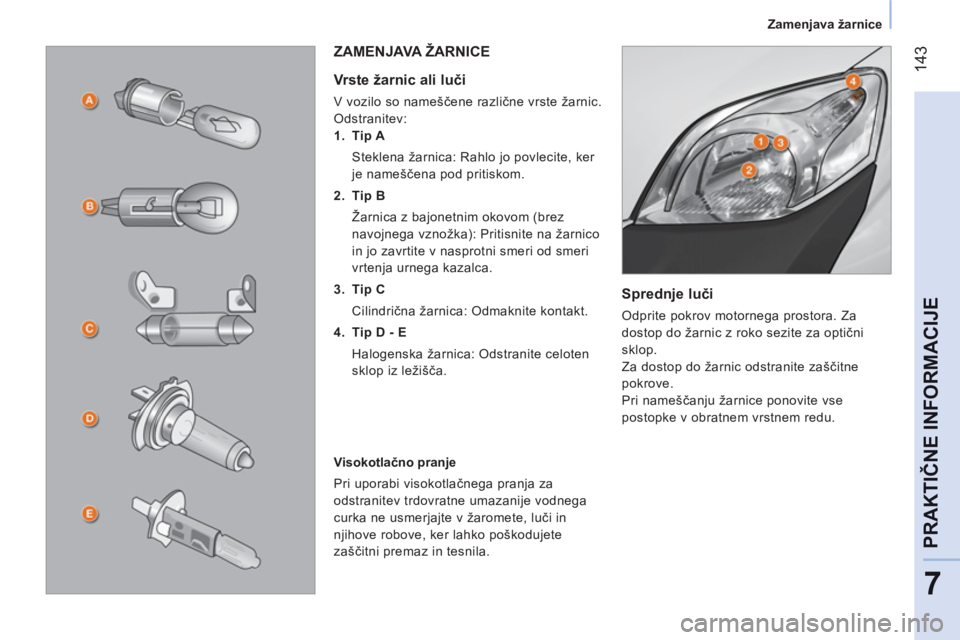

ZAMENJAVA ŽARNICE

Vrste žarnic ali luči

V vozilo so nameščene različne vrste žarnic.
Odstranitev:


1.
Tip A
Steklena žarnica: Rahlo jo povlecite, ker
je nameščena pod pritiskom.

2.
Tip B
Žarnica z bajonetnim okovom (brez
navojnega vznožka): Pritisnite na žarnico
in jo zavrtite v nasprotni smeri od smeri
vrtenja urnega kazalca.

3.
Tip C
Cilindrična žarnica: Odmaknite kontakt.

4.
Tip D - E
Halogenska žarnica: Odstranite celoten
sklop iz ležišča.

Visokotlačno pranje
Pri uporabi visokotlačnega pranja za
odstranitev trdovratne umazanije vodnega
curka ne usmerjajte v žaromete, luči in
njihove robove, ker lahko poškodujete
zaščitni premaz in tesnila.

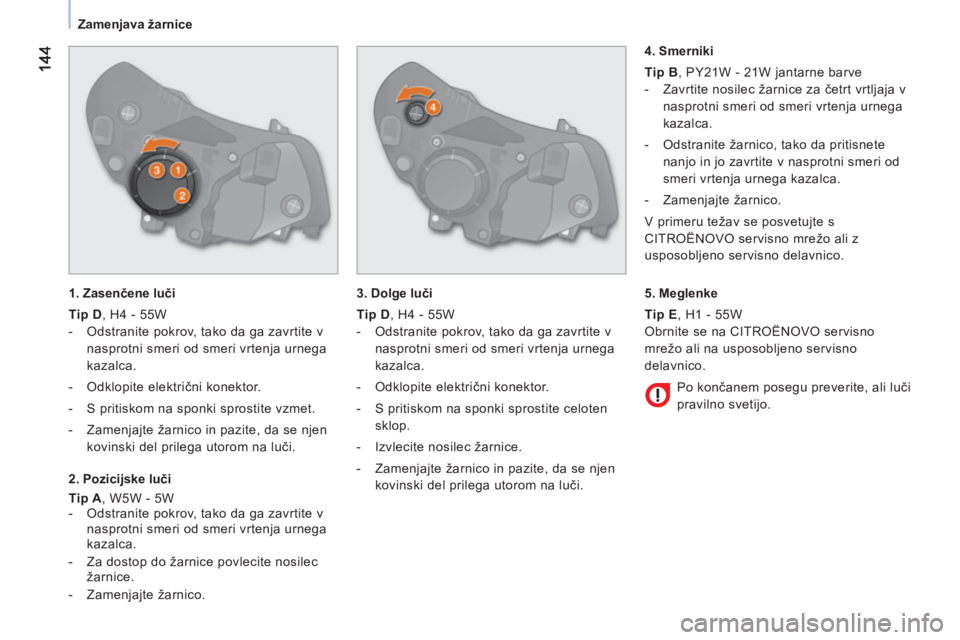

Zamenjava žarnice


1. Zasenčene luči

Tip D
, H4 - 55W


- Odstranite pokrov, tako da ga zavrtite v
nasprotni smeri od smeri vrtenja urnega
kazalca.

- Odklopite električni konektor.

- S pritiskom na sponki sprostite vzmet.

- Zamenjajte žarnico in pazite, da se njen
kovinski del prilega utorom na luči.


2. Pozicijske luči

Tip A
, W5W - 5W


- Odstranite pokrov, tako da ga zavrtite v
nasprotni smeri od smeri vrtenja urnega
kazalca.

- Za dostop do žarnice povlecite nosilec
žarnice.

- Zamenjajte žarnico.

3. Dolge luči

Tip D
, H4 - 55W


- Odstranite pokrov, tako da ga zavrtite v
nasprotni smeri od smeri vrtenja urnega
kazalca.

- Odklopite električni konektor.

- S pritiskom na sponki sprostite celoten
sklop.

- Izvlecite nosilec žarnice.

- Zamenjajte žarnico in pazite, da se njen
kovinski del prilega utorom na luči.

4. Smerniki

Tip B
, PY21W - 21W jantarne barve


- Zavrtite nosilec žarnice za četrt vrtljaja v
nasprotni smeri od smeri vrtenja urnega
kazalca.

- Odstranite žarnico, tako da pritisnete
nanjo in jo zavrtite v nasprotni smeri od
smeri vrtenja urnega kazalca.

- Zamenjajte žarnico.
V primeru težav se posvetujte s
CITROËNOVO servisno mrežo ali z
usposobljeno servisno delavnico.

Po končanem posegu preverite, ali luči
pravilno svetijo.

5. Meglenke

Tip E
, H1 - 55W
Obrnite se na CITROËNOVO servisno
mrežo ali na usposobljeno servisno
delavnico.

14
5
7
PRAKTIČNE INFORMACIJ
E



Zamenjava žarnice

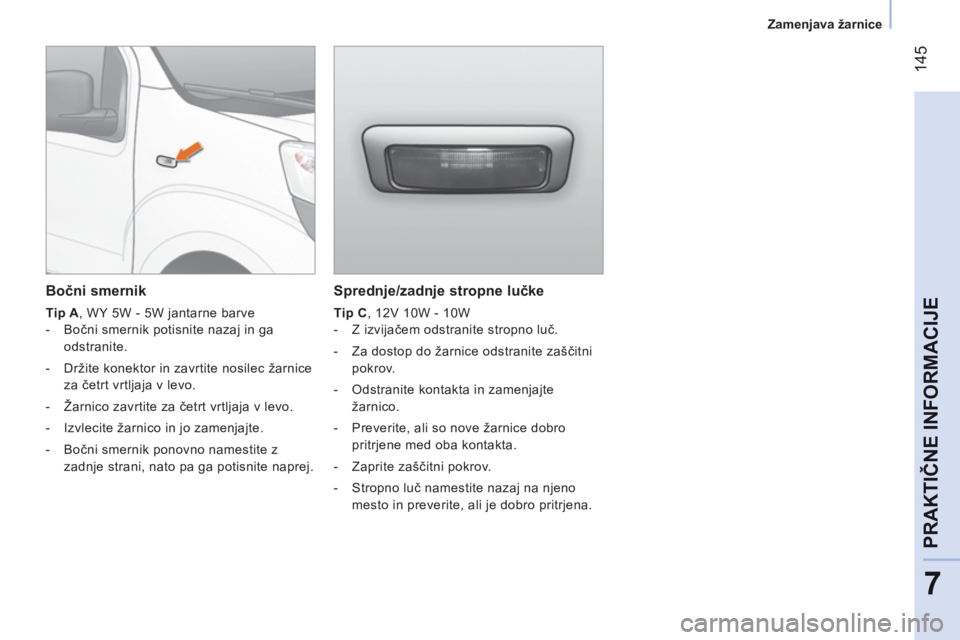

Sprednje/zadnje stropne lučke


Tip C
, 12V 10W - 10W


- Z izvijačem odstranite stropno luč.

- Za dostop do žarnice odstranite zaščitni
pokrov.

- Odstranite kontakta in zamenjajte
žarnico.

- Preverite, ali so nove žarnice dobro
pritrjene med oba kontakta.

- Zaprite zaščitni pokrov.

- Stropno luč namestite nazaj na njeno
mesto in preverite, ali je dobro pritrjena.



Bočni smernik


Tip A
, WY 5W - 5W jantarne barve


- Bočni smernik potisnite nazaj in ga
odstranite.

- Držite konektor in zavrtite nosilec žarnice
za četrt vrtljaja v levo.

- Žarnico zavrtite za četrt vrtljaja v levo.

- Izvlecite žarnico in jo zamenjajte.

- Bočni smernik ponovno namestite z
zadnje strani, nato pa ga potisnite naprej.

14
6


Zamenjava žarnice

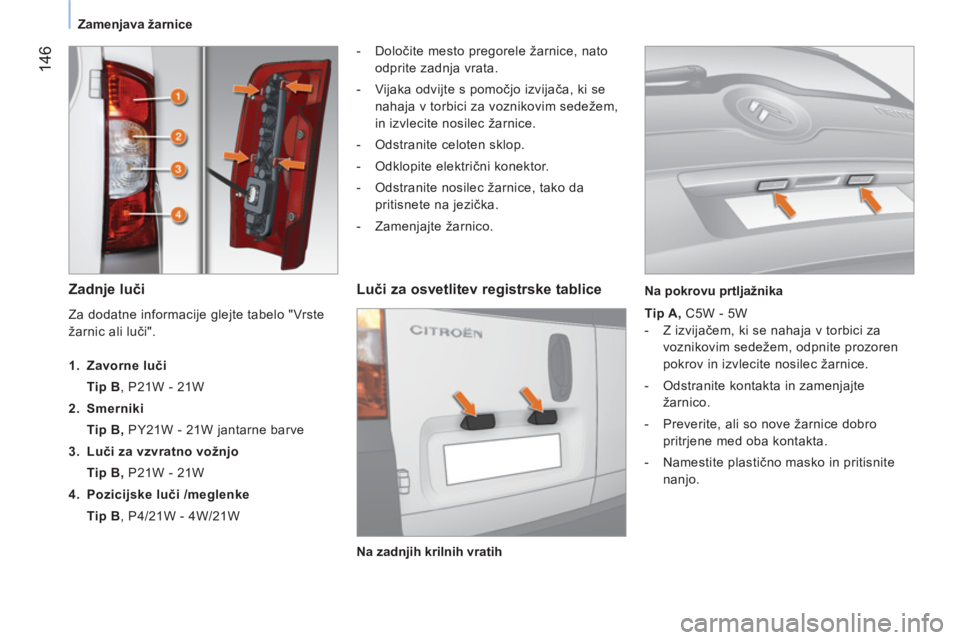

Zadnje luči



- Določite mesto pregorele žarnice, nato
odprite zadnja vrata.

- Vijaka odvijte s pomočjo izvijača, ki se
nahaja v torbici za voznikovim sedežem,
in izvlecite nosilec žarnice.

- Odstranite celoten sklop.

- Odklopite električni konektor.

- Odstranite nosilec žarnice, tako da
pritisnete na jezička.

- Zamenjajte žarnico.


Luči za osvetlitev registrske tablice


Tip A,
C5W - 5W


- Z izvijačem, ki se nahaja v torbici za
voznikovim sedežem, odpnite prozoren
pokrov in izvlecite nosilec žarnice.

- Odstranite kontakta in zamenjajte
žarnico.

- Preverite, ali so nove žarnice dobro
pritrjene med oba kontakta.

- Namestite plastično masko in pritisnite
nanjo.
Za dodatne informacije glejte tabelo "Vrste
žarnic ali luči".



1.
Zavorne luči
Tip B
, P21W - 21W

2.
Smerniki
Tip B,
PY21W - 21W jantarne barve

3.
Luči za vzvratno vožnjo
Tip B,
P21W - 21W

4.
Pozicijske luči
/meglenke
Tip B
, P4/21W - 4W/21W

Na zadnjih krilnih vratih
Na pokrovu prtljažnika

14
7
7
PRAKTIČNE INFORMACIJ
E



Zamenjava žarnice

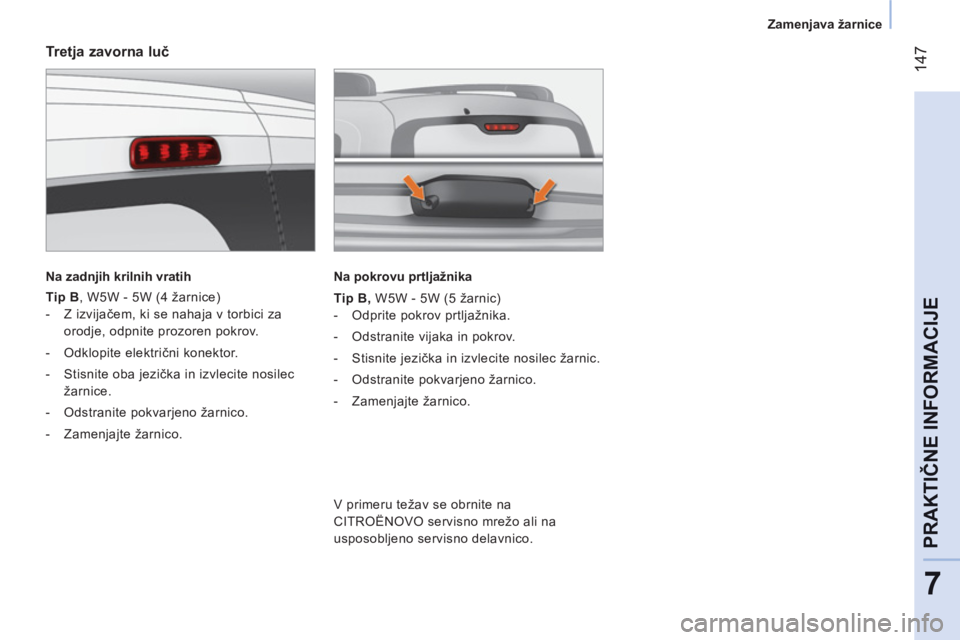

Tretja zavorna luč


Na zadnjih krilnih vratih


Tip B
, W5W - 5W (4 žarnice)


- Z izvijačem, ki se nahaja v torbici za
orodje, odpnite prozoren pokrov.

- Odklopite električni konektor.

- Stisnite oba jezička in izvlecite nosilec
žarnice.

- Odstranite pokvarjeno žarnico.

- Zamenjajte žarnico.

Na pokrovu prtljažnika

Tip B,
W5W - 5W (5 žarnic)


- Odprite pokrov prtljažnika.

- Odstranite vijaka in pokrov.

- Stisnite jezička in izvlecite nosilec žarnic.

- Odstranite pokvarjeno žarnico.

- Zamenjajte žarnico.


V primeru težav se obrnite na
CITROËNOVO servisno mrežo ali na
usposobljeno servisno delavnico.

14
8

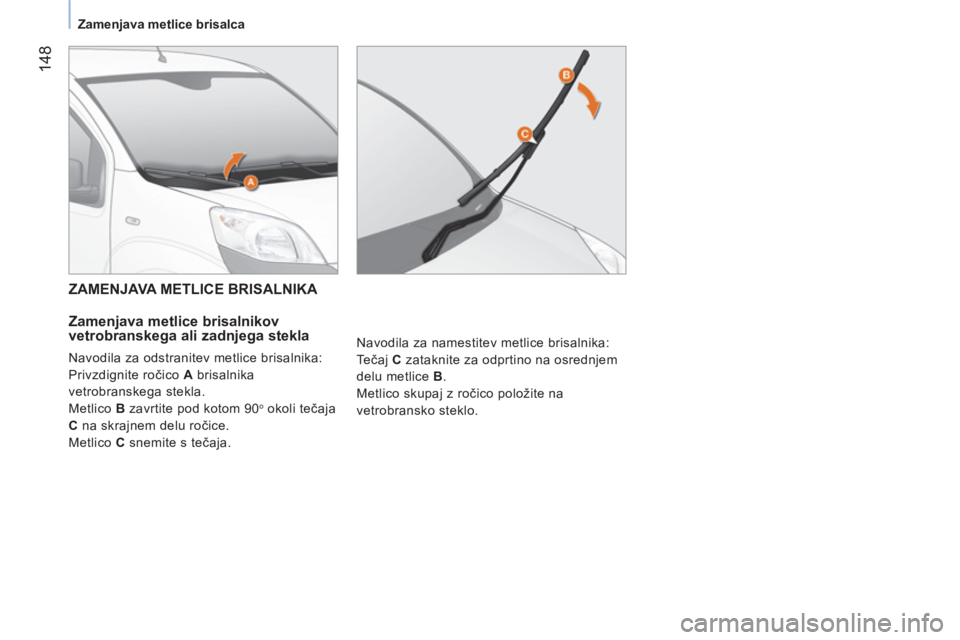

Zamenjava metlice brisalca




ZAMENJAVA METLICE BRISALNIKA

Zamenjava metlice brisalnikov
vetrobranskega ali zadnjega stekla
Navodila za odstranitev metlice brisalnika:
Privzdignite ročico A
brisalnika
vetrobranskega stekla.
Metlico B
zavrtite pod kotom 90
o
okoli tečaja
C
na skrajnem delu ročice.
Metlico C
snemite s tečaja. Navodila za namestitev metlice brisalnika:
Tečaj C
zataknite za odprtino na osrednjem
delu metlice B
.
Metlico skupaj z ročico položite na
vetrobransko steklo.
