CITROEN NEMO 2014 Upute Za Rukovanje (in Croatian)

9
UPOZNAVANJE VOZILA
Upoznavanje vozila
 109

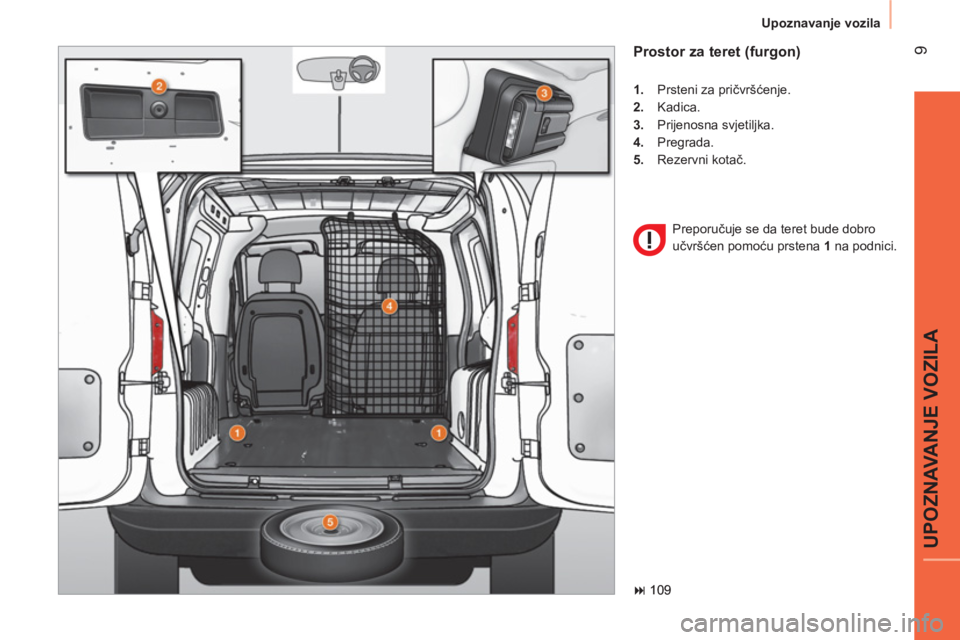

Prostor za teret (furgon)



1.
Prsteni za pričvršćenje.

2.
Kadica.

3.
Prijenosna svjetiljka.

4.
Pregrada.

5.
Rezervni kotač.
Preporučuje se da teret bude dobro
učvršćen pomoću prstena 1
na podnici.
 109

10

Upoznavanje vozila


Uz poklopac prtljažnika

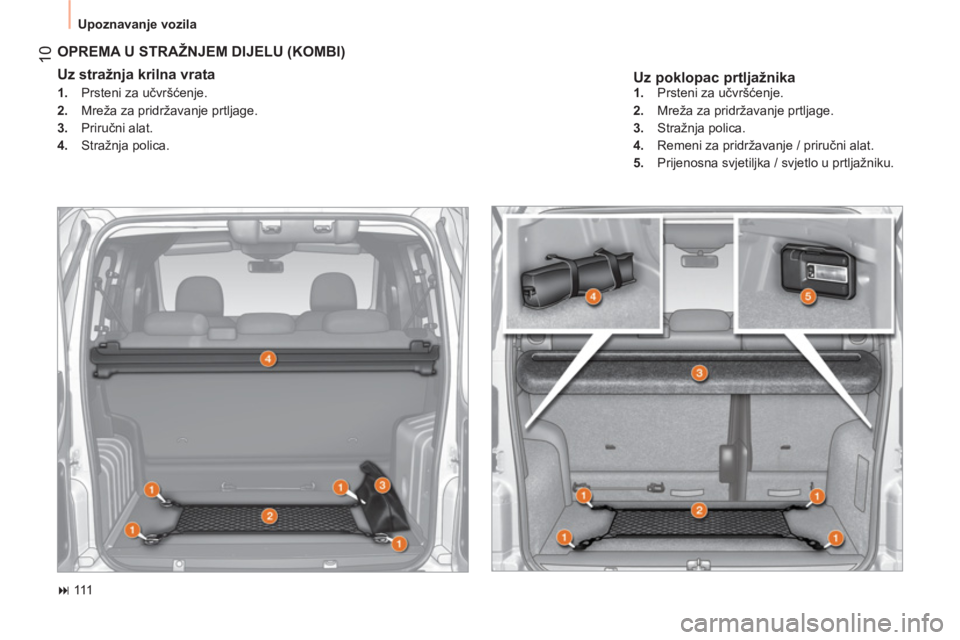

OPREMA U STRAŽNJEM DIJELU (KOMBI)


Uz stražnja krilna vrata



1.
Prsteni za učvršćenje.

2.
Mreža za pridržavanje prtljage.

3.
Priručni alat.

4.
Stražnja polica.

1.
Prsteni za učvršćenje.

2.
Mreža za pridržavanje prtljage.

3.
Stražnja polica.

4.
Remeni za pridržavanje / priručni alat.

5.
Prijenosna svjetiljka / svjetlo u prtljažniku.

 111

11
UPOZNAVANJE VOZILA
Upoznavanje vozila

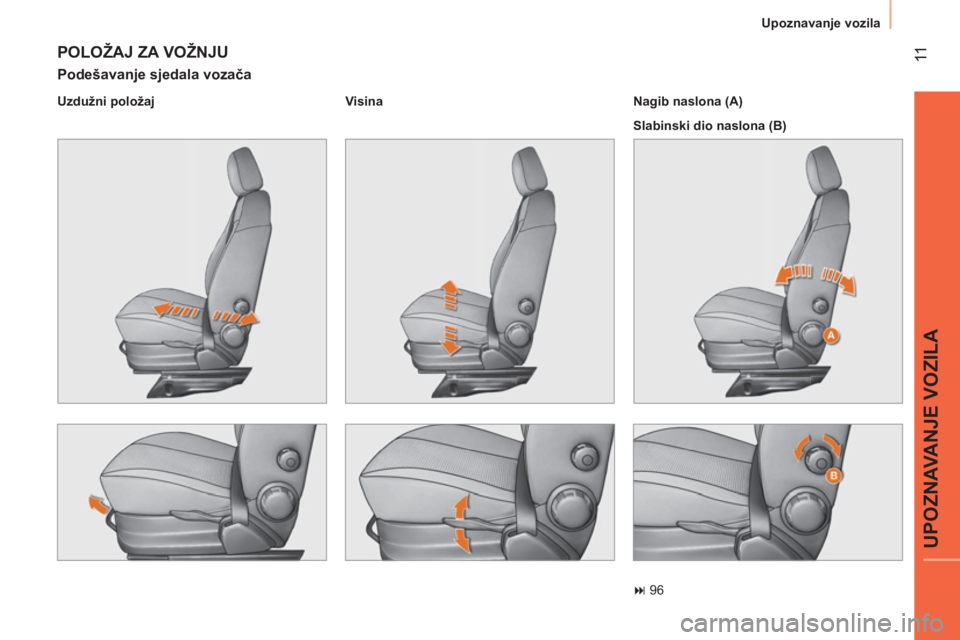

POLOŽAJ ZA VOŽNJU


Podešavanje sjedala vozača


Uzdužni položaj
Visina


Nagib naslona (A)
Slabinski dio naslona (B)

 96

12

Upoznavanje vozila

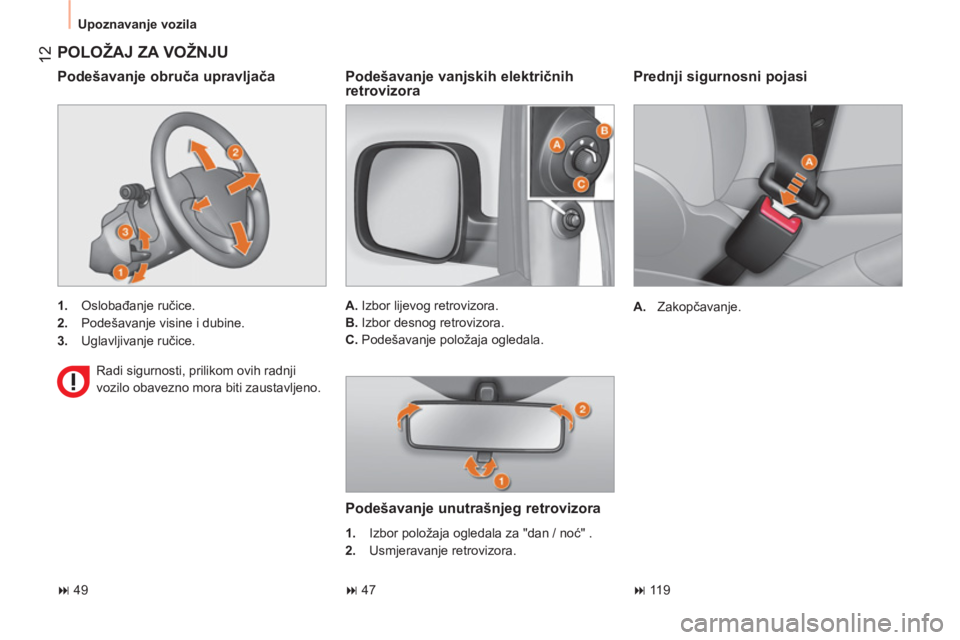

Prednji sigurnosni pojasi



A.
Zakopčavanje.


POLOŽAJ ZA VOŽNJU



1.
Oslobađanje ručice.

2.
Podešavanje visine i dubine.

3.
Uglavljivanje ručice.


Podešavanje obruča upravljača

Radi sigurnosti, prilikom ovih radnji
vozilo obavezno mora biti zaustavljeno.


Podešavanje vanjskih električnih
retrovizora

A.
Izbor lijevog retrovizora.

B.
Izbor desnog retrovizora.

C.
Podešavanje položaja ogledala.


Podešavanje unutrašnjeg retrovizora



1.
Izbor položaja ogledala za "dan / noć" .

2.
Usmjeravanje retrovizora.

 49 47 11 9

13
UPOZNAVANJE VOZILA
Upoznavanje vozila

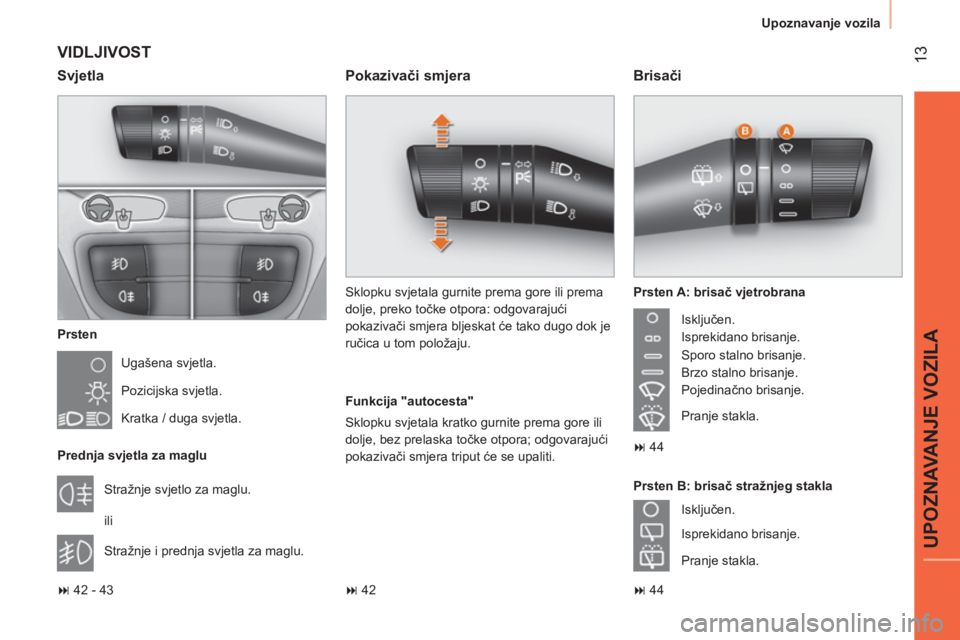

VIDLJIVOST


Prsten
Ugašena svjetla.
Pozicijska svjetla.
Kratka / duga svjetla.

Prednja svjetla za maglu
Stražnje svjetlo za maglu.
ili
Stražnje i prednja svjetla za maglu.

Prsten B: brisač stražnjeg stakla
Isprekidano brisanje.
Pranje stakla.
Isključen.


Svjetla

Sklopku svjetala gurnite prema gore ili prema
dolje, preko točke otpora: odgovarajući
pokazivači smjera bljeskat će tako dugo dok je
ručica u tom položaju.


Pokazivači smjera


Funkcija "autocesta"
Sklopku svjetala kratko gurnite prema gore ili
dolje, bez prelaska točke otpora; odgovarajući
pokazivači smjera triput će se upaliti.



Brisači


Prsten A: brisač vjetrobrana
Isključen.
Isprekidano brisanje.
Sporo stalno brisanje.
Brzo stalno brisanje.
Pojedinačno brisanje.
Pranje stakla.
 42 - 43 42 44  44

14

Upoznavanje vozila

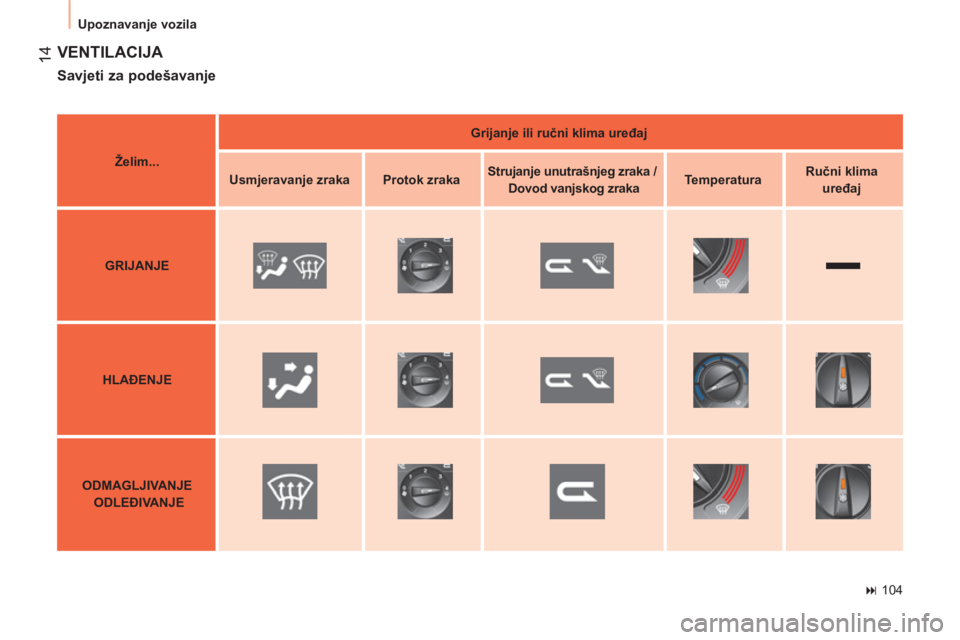

VENTILACIJA


Savjeti za podešavanje
 104



Želim...



Grijanje ili ručni klima uređaj




Usmjeravanje zraka



Protok zraka



Strujanje unutrašnjeg zraka /



Dovod vanjskog zraka


Temperatura



Ručni klima
uređaj




GRIJANJE







HLAĐENJE






ODMAGLJIVANJE

ODLEĐIVANJE

15
UPOZNAVANJE VOZILA
Upoznavanje vozila

OBAVJEŠTAVANJE VOZAČA


Ploča s instrumentima
Blok prekidača



A.
Nakon uključivanja kontakta, kazaljka
pokazuje razinu preostalog goriva.
Nakon pokretanja motora, žaruljica
rezerve goriva mora se ugasiti. Ako ostane
upaljena, upozorava vas da je gorivo u
spremniku na rezervi.

B.
Nakon uključivanja kontakta, kazaljka
pokazuje temperaturu rashladne tekućine
motora.
Nakon pokretanja motora, žaruljica se
mora ugasiti.

C.
Nakon uključivanja kontakta, žaruljica
razine ulja ne ostaje upaljena.
Ako neka razina nije ispravna, dolijte potrebnu
tekućinu.

A.
Inteligentni sustav kontrole trakcije.


1.
Nakon uključivanja kontakta pale se
narančaste i crvene žaruljice upozorenja.

2.
Nakon pokretanja motora, te žaruljice
moraju se ugasiti.
Ako neke žaruljice ostanu upaljene, u
odgovarajućem poglavlju provjerite o čemu se
radi.


Kontrolne žaruljice
ili
Sprečavanje proklizavanja kotača (ASR).

B.
Stop & Start.

C.
Četiri žmigavca.

D.
Grijači stražnjeg stakla i retrovizora.

E.
Zaključavanje / otključavanje prostora za
teret (furgon).

 30 23 11 8
 11 6
 56
 11 4
 103
 40

16

Upoznavanje vozila

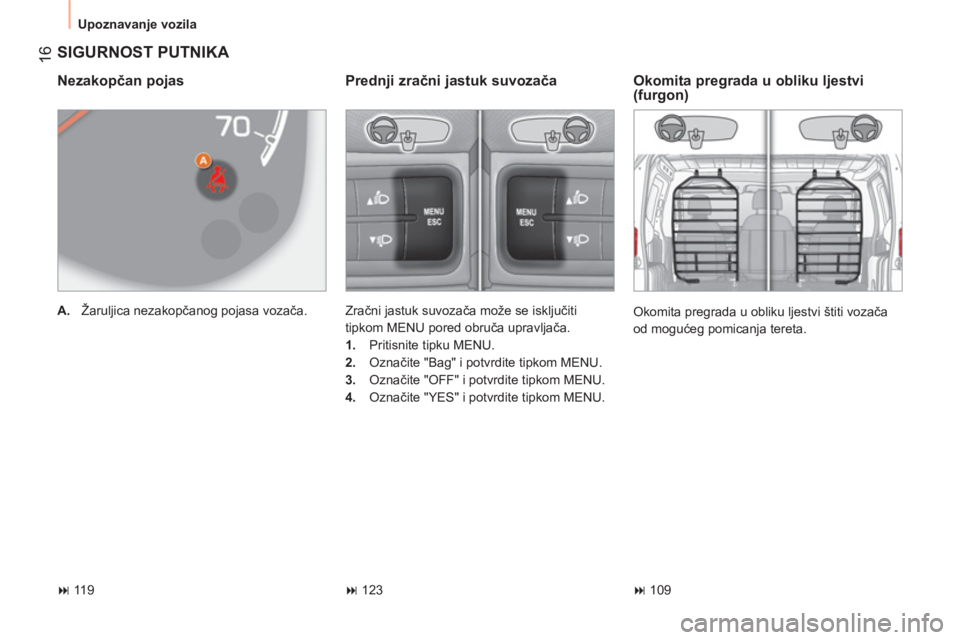

SIGURNOST PUTNIKA


Nezakopčan pojas



A.
Žaruljica nezakopčanog pojasa vozača.



Okomita pregrada u obliku ljestvi
(furgon)
Okomita pregrada u obliku ljestvi štiti vozača
od mogućeg pomicanja tereta. Zračni jastuk suvozača može se isključiti
tipkom MENU pored obruča upravljača.


1.
Pritisnite tipku MENU.

2.
Označite "Bag" i potvrdite tipkom MENU.

3.
Označite "OFF" i potvrdite tipkom MENU.

4.
Označite "YES" i potvrdite tipkom MENU.



Prednji zračni jastuk suvozača
 11 9 123 109

17
UPOZNAVANJE VOZILA
Upoznavanje vozila

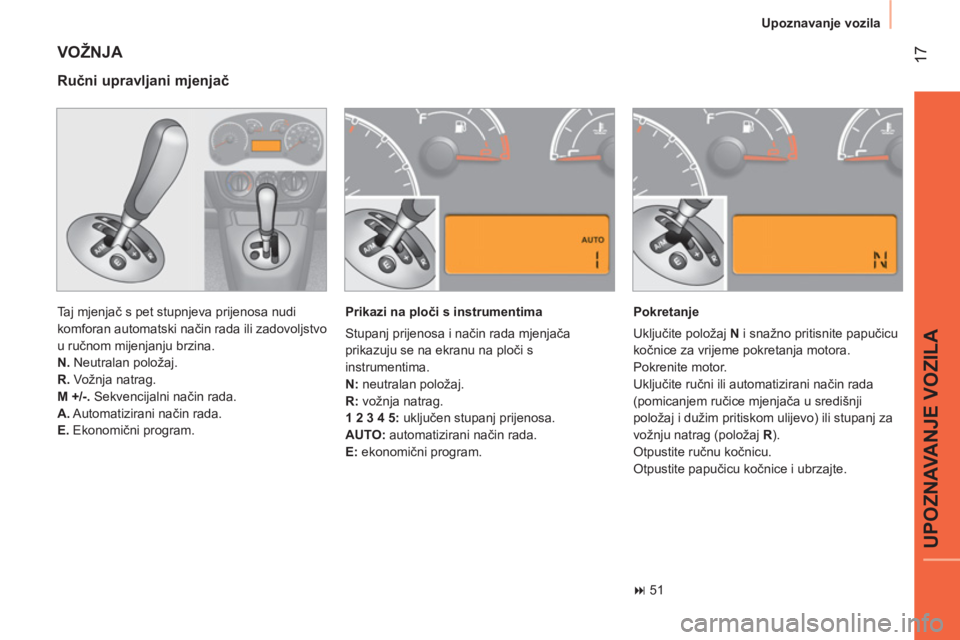

VOŽNJA

Taj mjenjač s pet stupnjeva prijenosa nudi
komforan automatski način rada ili zadovoljstvo
u ručnom mijenjanju brzina.

N.
Neutralan položaj.

R.
Vožnja natrag.

M +/-.
Sekvencijalni način rada.

A.
Automatizirani način rada.

E.
Ekonomični program.


Ručni upravljani mjenjač


Prikazi na ploči s instrumentima
Stupanj prijenosa i način rada mjenjača
prikazuju se na ekranu na ploči s
instrumentima.

N:
neutralan položaj.

R:
vožnja natrag.

1 2 3 4 5:
uključen stupanj prijenosa.

AUTO:
automatizirani način rada.

E:
ekonomični program.
Pokretanje
Uključite položaj N
i snažno pritisnite papučicu
kočnice za vrijeme pokretanja motora.
Pokrenite motor.
Uključite ručni ili automatizirani način rada
(pomicanjem ručice mjenjača u središnji
položaj i dužim pritiskom ulijevo) ili stupanj za
vožnju natrag (položaj R
).
Otpustite ručnu kočnicu.
Otpustite papučicu kočnice i ubrzajte.

 51

18

Upoznavanje vozila

VOŽNJA


Stop & Start



- uz ručni mjenjač:
nakon zaustavljanja
vozila, postavite ručicu mjenjača u
neutralan položaj i otpustite papučicu
spojke,

- uz ručni upravljani mjenjač:
nakon
zaustavljanja vozila, držite pritisnutu
papučicu kočnice ili postavite ručicu
mjenjača u položaj N
.
Prelazak motora u režim STOP
Na ploči s instrumentima pali se
žaruljica "S"
, a motor se gasi:
U nekim posebnim slučajevima, režim STOP
može biti nedostupan; na ekranu na ploči s
instrumentima prikazuje se poruka, a žaruljica
"S"
bljeska nekoliko sekunda, zatim se gasi.
Automatsko gašenje motora moguće
je samo ako se vozilo u međuvremenu
kretalo brže od oko 10 km/h, kako bi se
onemogućila uzastopna gašenja motora
u sporoj vožnji.
Prelazak motora u režim START
Žaruljica "S"
se gasi, a motor se
ponovo pokreće:


- uz ručni mjenjač:
pritisnite papučicu
spojke,

- uz ručni upravljani mjenjač:



●
ako je ručica mjenjača u položaju A
ili
M
, otpustite papučicu kočnice,

●
ili ako je ručica mjenjača u položaju N

i ako je papučica kočnice otpuštena,
uključite položaj A
ili M
,

●
ili uključite stupanj prijenosa za vožnju
natrag.

U nekim posebnim slučajevima, režim START
može se automatski uključiti; na ekranu na
ploči s instrumentima prikazuje se poruka, a
žaruljica "S"
bljeska nekoliko sekunda, zatim
se gasi. Sustav se može isključiti u svakom trenutku
pritiskom na tipku "S - OFF"
; žaruljica na tipki
se pali, a na ekranu na ploči s instrumentima
prikazuje se poruka.
Sustav se ponovo automatski uključuje nakon
svakog pokretanja motora ključem.
Isključivanje / ponovno uključivanje
Prije punjenja goriva, prije svakog
zahvata u prostoru motora ili prije
izlaska iz vozila, obavezno treba
ključem prekinuti kontakt.

 56 57 58
