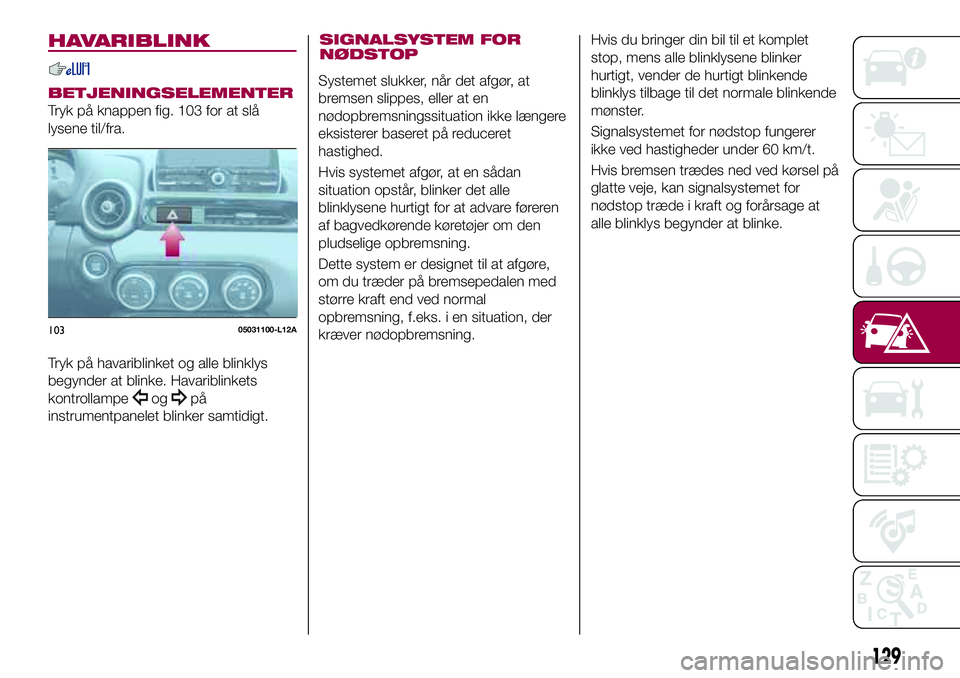

FIAT 124 SPIDER 2018 Brugs- og vedligeholdelsesvejledning (in Danish)

HAVARIBLINK
BETJENINGSELEMENTER
Tryk på knappen fig. 103 for at slå
lysene til/fra.
Tryk på havariblinket og alle blinklys
begynder at blinke. Havariblinkets
kontrollampe
ogpå
instrumentpanelet blinker samtidigt.
SIGNALSYSTEM FOR
NØDSTOP
Systemet slukker, når det afgør, at
bremsen slippes, eller at en
nødopbremsningssituation ikke længere
eksisterer baseret på reduceret
hastighed.
Hvis systemet afgør, at en sådan
situation opstår, blinker det alle
blinklysene hurtigt for at advare føreren
af bagvedkørende køretøjer om den
pludselige opbremsning.
Dette system er designet til at afgøre,
om du træder på bremsepedalen med
større kraft end ved normal
opbremsning, f.eks. i en situation, der
kræver nødopbremsning.Hvis du bringer din bil til et komplet
stop, mens alle blinklysene blinker
hurtigt, vender de hurtigt blinkende
blinklys tilbage til det normale blinkende
mønster.
Signalsystemet for nødstop fungerer
ikke ved hastigheder under 60 km/t.
Hvis bremsen trædes ned ved kørsel på
glatte veje, kan signalsystemet for
nødstop træde i kraft og forårsage at
alle blinklys begynder at blinke.
10305031100-L12A
129

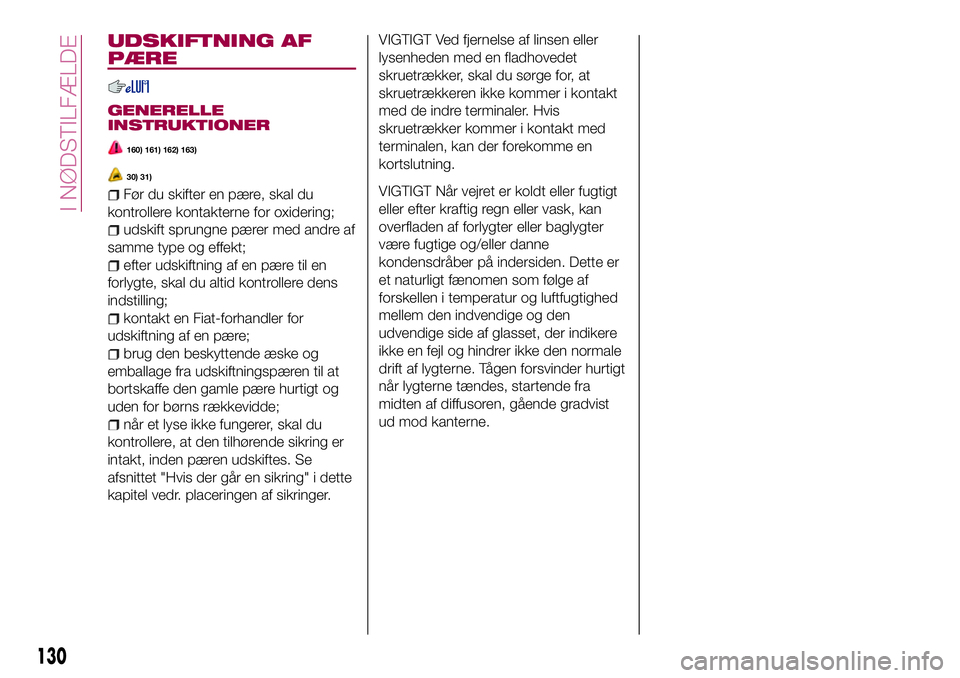

UDSKIFTNING AF
PÆRE
GENERELLE
INSTRUKTIONER
160) 161) 162) 163)
30) 31)
Før du skifter en pære, skal du
kontrollere kontakterne for oxidering;
udskift sprungne pærer med andre af
samme type og effekt;
efter udskiftning af en pære til en
forlygte, skal du altid kontrollere dens
indstilling;
kontakt en Fiat-forhandler for
udskiftning af en pære;
brug den beskyttende æske og
emballage fra udskiftningspæren til at
bortskaffe den gamle pære hurtigt og
uden for børns rækkevidde;
når et lyse ikke fungerer, skal du
kontrollere, at den tilhørende sikring er
intakt, inden pæren udskiftes. Se
afsnittet "Hvis der går en sikring" i dette
kapitel vedr. placeringen af sikringer.
VIGTIGT Ved fjernelse af linsen eller
lysenheden med en fladhovedet
skruetrækker, skal du sørge for, at
skruetrækkeren ikke kommer i kontakt
med de indre terminaler. Hvis
skruetrækker kommer i kontakt med
terminalen, kan der forekomme en
kortslutning.
VIGTIGT NÃ¥r vejret er koldt eller fugtigt
eller efter kraftig regn eller vask, kan
overfladen af forlygter eller baglygter
være fugtige og/eller danne
kondensdråber på indersiden. Dette er
et naturligt fænomen som følge af
forskellen i temperatur og luftfugtighed
mellem den indvendige og den
udvendige side af glasset, der indikere
ikke en fejl og hindrer ikke den normale
drift af lygterne. TÃ¥gen forsvinder hurtigt
når lygterne tændes, startende fra
midten af diffusoren, gående gradvist
ud mod kanterne.
130
I NØDSTILFÆLDE

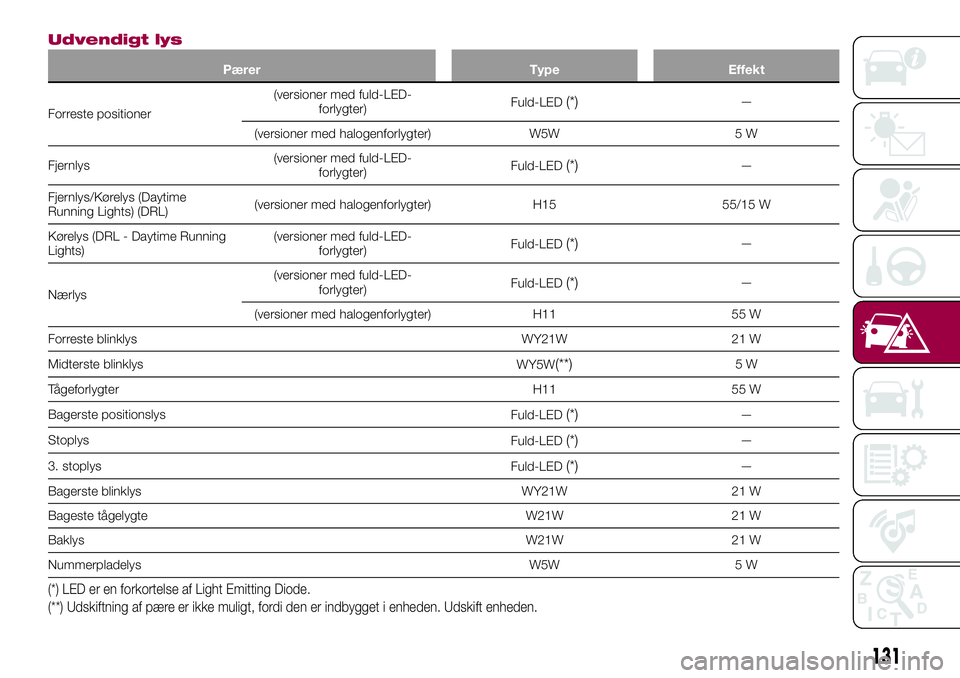

Udvendigt lys
Pærer Type Effekt
Forreste positioner(versioner med fuld-LED-
forlygter)Fuld-LED(*)—
(versioner med halogenforlygter) W5W 5 W
Fjernlys(versioner med fuld-LED-
forlygter)Fuld-LED
(*)—
Fjernlys/Kørelys (Daytime
Running Lights) (DRL)(versioner med halogenforlygter) H15 55/15 W
Kørelys (DRL - Daytime Running
Lights)(versioner med fuld-LED-
forlygter)Fuld-LED
(*)—
Nærlys(versioner med fuld-LED-
forlygter)Fuld-LED
(*)—
(versioner med halogenforlygter) H11 55 W
Forreste blinklys WY21W 21 W
Midterste blinklys
WY5W
(**)5W
TÃ¥geforlygterH11 55 W
Bagerste positionslys
Fuld-LED
(*)—
Stoplys
Fuld-LED
(*)—
3. stoplys
Fuld-LED
(*)—
Bagerste blinklys WY21W 21 W
Bageste tågelygte W21W 21 W
BaklysW21W 21 W
Nummerpladelys W5W 5 W
(*) LED er en forkortelse af Light Emitting Diode.
(**) Udskiftning af pære er ikke muligt, fordi den er indbygget i enheden. Udskift enheden.
131

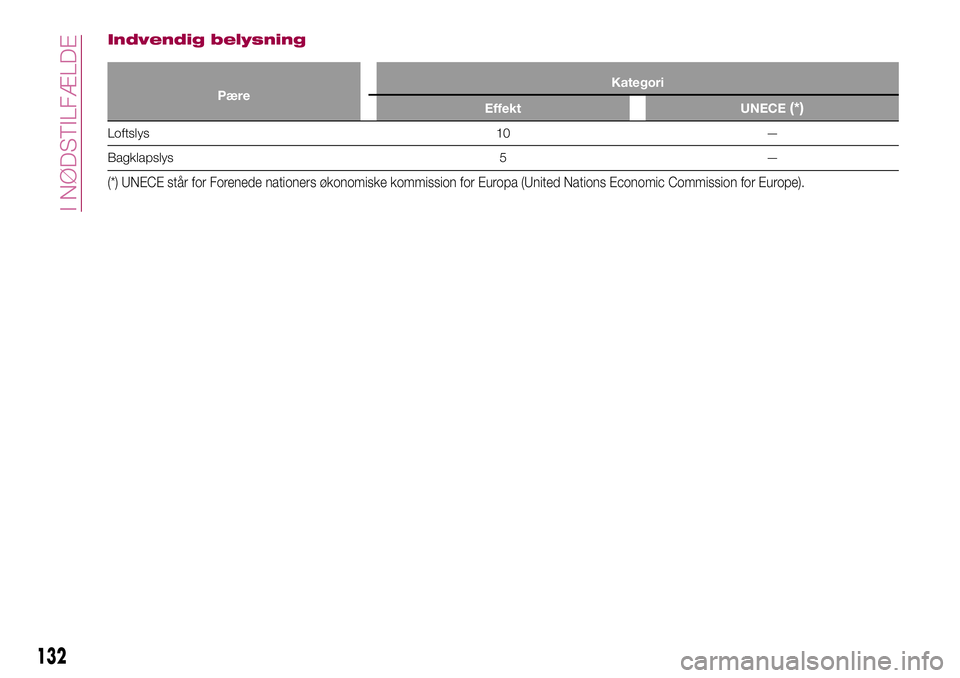

Indvendig belysning
PæreKategori
Effekt UNECE(*)
Loftslys 10 —
Bagklapslys 5 —
(*) UNECE står for Forenede nationers økonomiske kommission for Europa (United Nations Economic Commission for Europe).
132
I NØDSTILFÆLDE

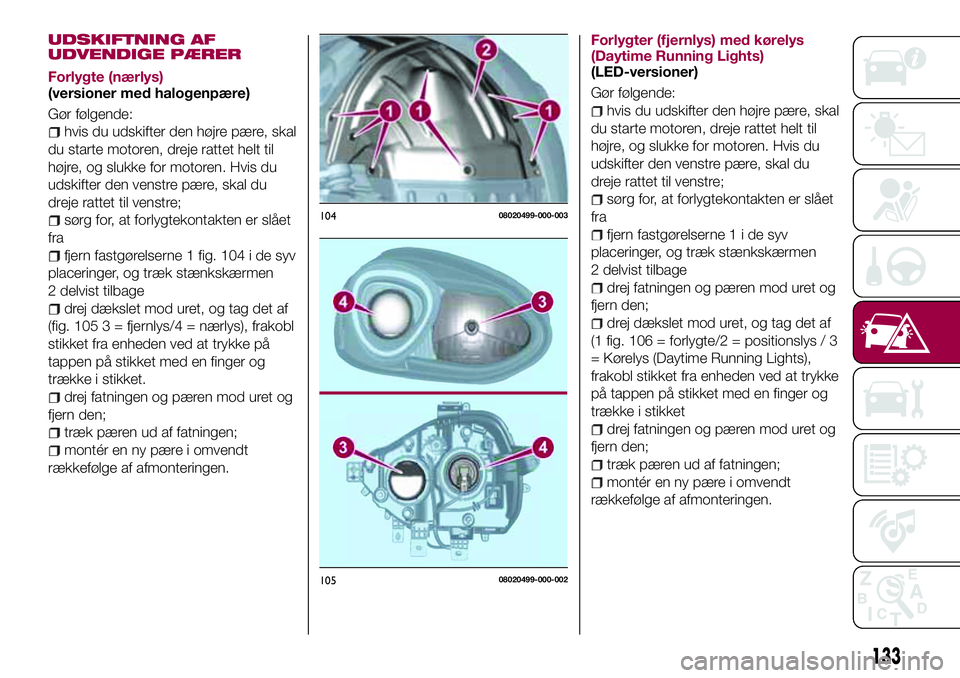

UDSKIFTNING AF
UDVENDIGE PÆRER
Forlygte (nærlys)
(versioner med halogenpære)
Gør følgende:
hvis du udskifter den højre pære, skal
du starte motoren, dreje rattet helt til
højre, og slukke for motoren. Hvis du
udskifter den venstre pære, skal du
dreje rattet til venstre;
sørg for, at forlygtekontakten er slået
fra
fjern fastgørelserne 1 fig. 104 i de syv
placeringer, og træk stænkskærmen
2 delvist tilbage
drej dækslet mod uret, og tag det af
(fig. 105 3 = fjernlys/4 = nærlys), frakobl
stikket fra enheden ved at trykke på
tappen på stikket med en finger og
trække i stikket.
drej fatningen og pæren mod uret og
fjern den;
træk pæren ud af fatningen;
montér en ny pære i omvendt
rækkefølge af afmonteringen.Forlygter (fjernlys) med kørelys
(Daytime Running Lights)
(LED-versioner)
Gør følgende:
hvis du udskifter den højre pære, skal
du starte motoren, dreje rattet helt til
højre, og slukke for motoren. Hvis du
udskifter den venstre pære, skal du
dreje rattet til venstre;
sørg for, at forlygtekontakten er slået
fra
fjern fastgørelserne1idesyv
placeringer, og træk stænkskærmen
2 delvist tilbage
drej fatningen og pæren mod uret og
fjern den;
drej dækslet mod uret, og tag det af
(1 fig. 106 = forlygte/2 = positionslys / 3
= Kørelys (Daytime Running Lights),
frakobl stikket fra enheden ved at trykke
på tappen på stikket med en finger og
trække i stikket
drej fatningen og pæren mod uret og
fjern den;
træk pæren ud af fatningen;
montér en ny pære i omvendt
rækkefølge af afmonteringen.
10408020499-000-003
10508020499-000-002
133

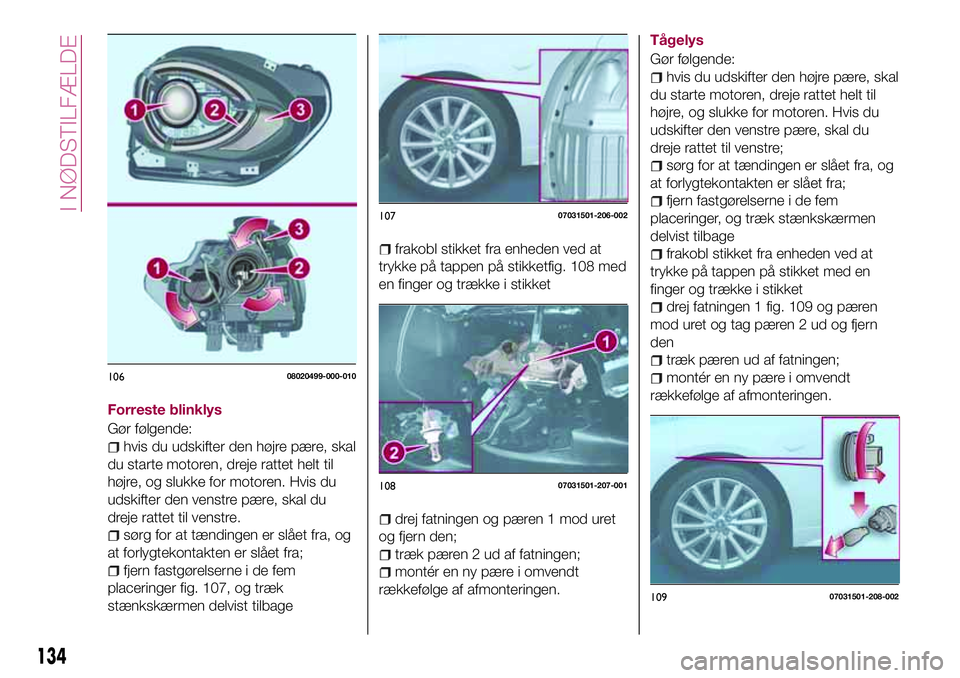

Forreste blinklys
Gør følgende:
hvis du udskifter den højre pære, skal
du starte motoren, dreje rattet helt til
højre, og slukke for motoren. Hvis du
udskifter den venstre pære, skal du
dreje rattet til venstre.
sørg for at tændingen er slået fra, og
at forlygtekontakten er slået fra;
fjern fastgørelserne i de fem
placeringer fig. 107, og træk
stænkskærmen delvist tilbage
frakobl stikket fra enheden ved at
trykke på tappen på stikketfig. 108 med
en finger og trække i stikket
drej fatningen og pæren 1 mod uret
og fjern den;
træk pæren 2 ud af fatningen;
montér en ny pære i omvendt
rækkefølge af afmonteringen.Tågelys
Gør følgende:
hvis du udskifter den højre pære, skal
du starte motoren, dreje rattet helt til
højre, og slukke for motoren. Hvis du
udskifter den venstre pære, skal du
dreje rattet til venstre;
sørg for at tændingen er slået fra, og
at forlygtekontakten er slået fra;
fjern fastgørelserne i de fem
placeringer, og træk stænkskærmen
delvist tilbage
frakobl stikket fra enheden ved at
trykke på tappen på stikket med en
finger og trække i stikket
drej fatningen 1 fig. 109 og pæren
mod uret og tag pæren 2 ud og fjern
den
træk pæren ud af fatningen;
montér en ny pære i omvendt
rækkefølge af afmonteringen.10608020499-000-010
10707031501-206-002
10807031501-207-001
10907031501-208-002
134
I NØDSTILFÆLDE

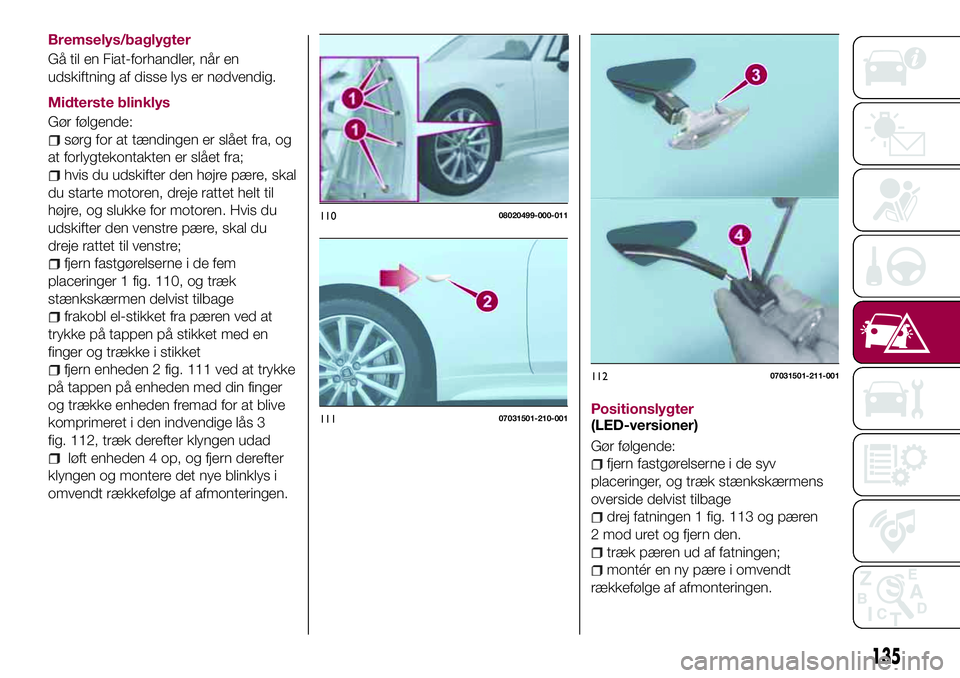

Bremselys/baglygter
Gå til en Fiat-forhandler, når en
udskiftning af disse lys er nødvendig.
Midterste blinklys
Gør følgende:
sørg for at tændingen er slået fra, og
at forlygtekontakten er slået fra;
hvis du udskifter den højre pære, skal
du starte motoren, dreje rattet helt til
højre, og slukke for motoren. Hvis du
udskifter den venstre pære, skal du
dreje rattet til venstre;
fjern fastgørelserne i de fem
placeringer 1 fig. 110, og træk
stænkskærmen delvist tilbage
frakobl el-stikket fra pæren ved at
trykke på tappen på stikket med en
finger og trække i stikket
fjern enheden 2 fig. 111 ved at trykke
på tappen på enheden med din finger
og trække enheden fremad for at blive
komprimeret i den indvendige lås 3
fig. 112, træk derefter klyngen udad
løft enheden 4 op, og fjern derefter
klyngen og montere det nye blinklys i
omvendt rækkefølge af afmonteringen.Positionslygter
(LED-versioner)
Gør følgende:fjern fastgørelserne i de syv
placeringer, og træk stænkskærmens
overside delvist tilbage
drej fatningen 1 fig. 113 og pæren
2 mod uret og fjern den.
træk pæren ud af fatningen;
montér en ny pære i omvendt
rækkefølge af afmonteringen.
11008020499-000-011
11107031501-210-001
11207031501-211-001
135

Bagerste blinklys
Gør følgende:
fjern spændebeslagene 1 fig. 114, og
bagklappens slutbeklædning
fjern spændebeslagene 2 fig. 115, og
træk bagklappens sidebeklædning
delvist tilbage
træk stikket 3 ud .
fjern de to møtrikker 5 fig. 117 og en
skrue 4
træk enheden 6 fig. 118 tilbage for at
fjerne den
drej fatningen og pæren 7
fig. 119 mod uret og fjern den
11308070604-123-10011407031501-212-002
11507031501-214-002
11607031501-213-002
11707031501-215-001
136
I NØDSTILFÆLDE

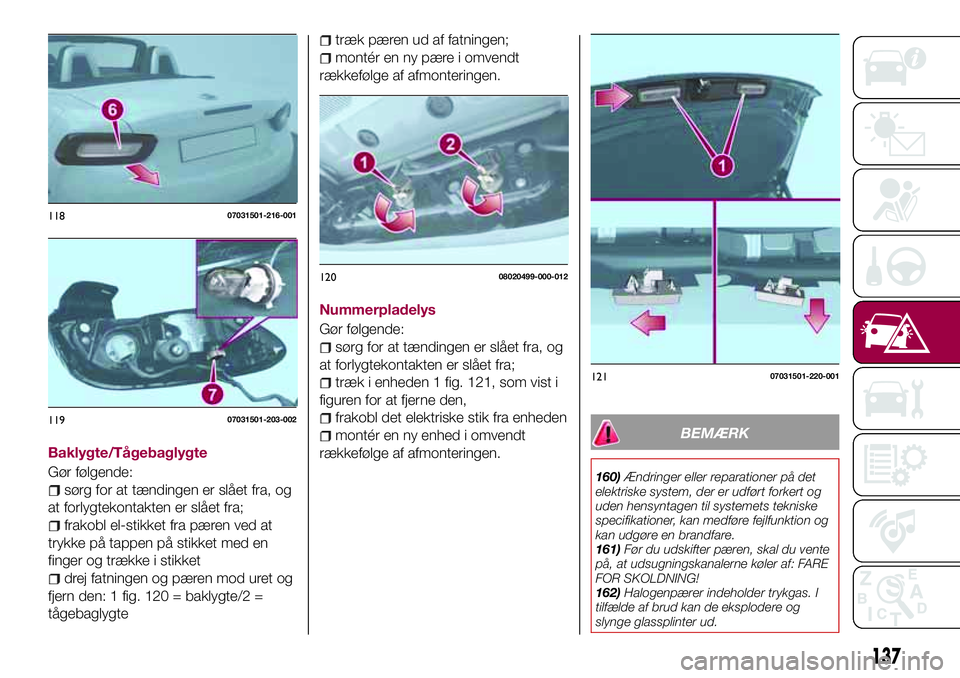

Baklygte/TÃ¥gebaglygte
Gør følgende:
sørg for at tændingen er slået fra, og
at forlygtekontakten er slået fra;
frakobl el-stikket fra pæren ved at
trykke på tappen på stikket med en
finger og trække i stikket
drej fatningen og pæren mod uret og
fjern den: 1 fig. 120 = baklygte/2 =
tågebaglygte
træk pæren ud af fatningen;
montér en ny pære i omvendt
rækkefølge af afmonteringen.
Nummerpladelys
Gør følgende:
sørg for at tændingen er slået fra, og
at forlygtekontakten er slået fra;
træk i enheden 1 fig. 121, som vist i
figuren for at fjerne den,
frakobl det elektriske stik fra enheden
montér en ny enhed i omvendt
rækkefølge af afmonteringen.BEMÆRK
160)Ændringer eller reparationer på det
elektriske system, der er udført forkert og
uden hensyntagen til systemets tekniske
specifikationer, kan medføre fejlfunktion og
kan udgøre en brandfare.
161)Før du udskifter pæren, skal du vente
på, at udsugningskanalerne køler af: FARE
FOR SKOLDNING!
162)Halogenpærer indeholder trykgas. I
tilfælde af brud kan de eksplodere og
slynge glassplinter ud.
11807031501-216-001
11907031501-203-002
12008020499-000-012
12107031501-220-001
137

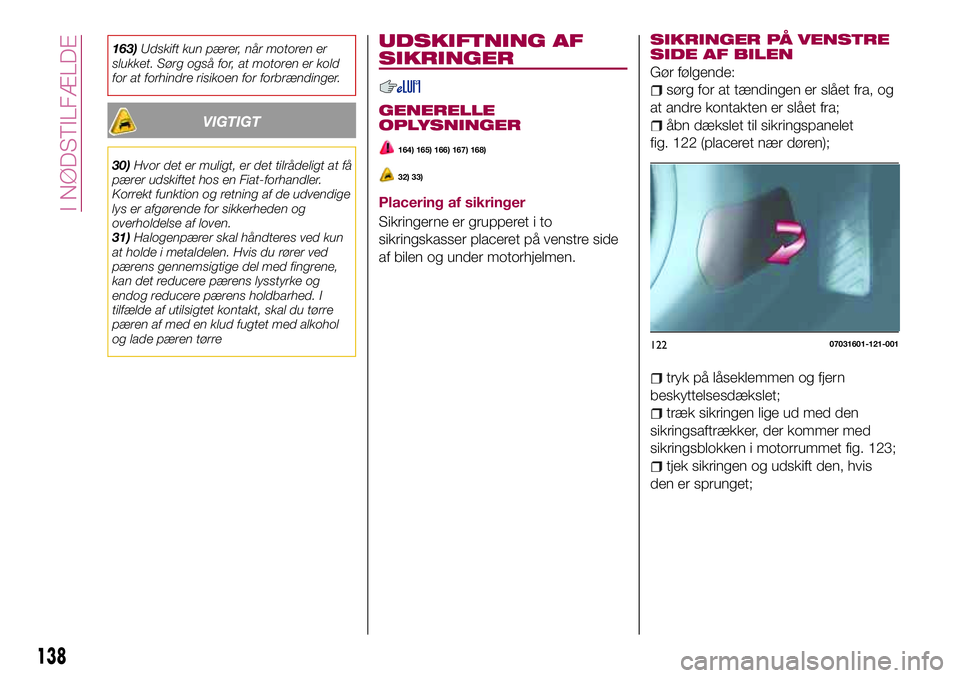

163)Udskift kun pærer, når motoren er
slukket. Sørg også for, at motoren er kold
for at forhindre risikoen for forbrændinger.
VIGTIGT
30)Hvor det er muligt, er det tilrådeligt at få
pærer udskiftet hos en Fiat-forhandler.
Korrekt funktion og retning af de udvendige
lys er afgørende for sikkerheden og
overholdelse af loven.
31)Halogenpærer skal håndteres ved kun
at holde i metaldelen. Hvis du rører ved
pærens gennemsigtige del med fingrene,
kan det reducere pærens lysstyrke og
endog reducere pærens holdbarhed. I
tilfælde af utilsigtet kontakt, skal du tørre
pæren af med en klud fugtet med alkohol
og lade pæren tørre
UDSKIFTNING AF
SIKRINGER
GENERELLE
OPLYSNINGER
164) 165) 166) 167) 168)
32) 33)
Placering af sikringer
Sikringerne er grupperet i to
sikringskasser placeret på venstre side
af bilen og under motorhjelmen.
SIKRINGER PÃ… VENSTRE
SIDE AF BILEN
Gør følgende:
sørg for at tændingen er slået fra, og
at andre kontakten er slået fra;
åbn dækslet til sikringspanelet
fig. 122 (placeret nær døren);
tryk på låseklemmen og fjern
beskyttelsesdækslet;
træk sikringen lige ud med den
sikringsaftrækker, der kommer med
sikringsblokken i motorrummet fig. 123;
tjek sikringen og udskift den, hvis
den er sprunget;
12207031601-121-001
