FIAT 124 SPIDER 2018 Brugs- og vedligeholdelsesvejledning (in Danish)

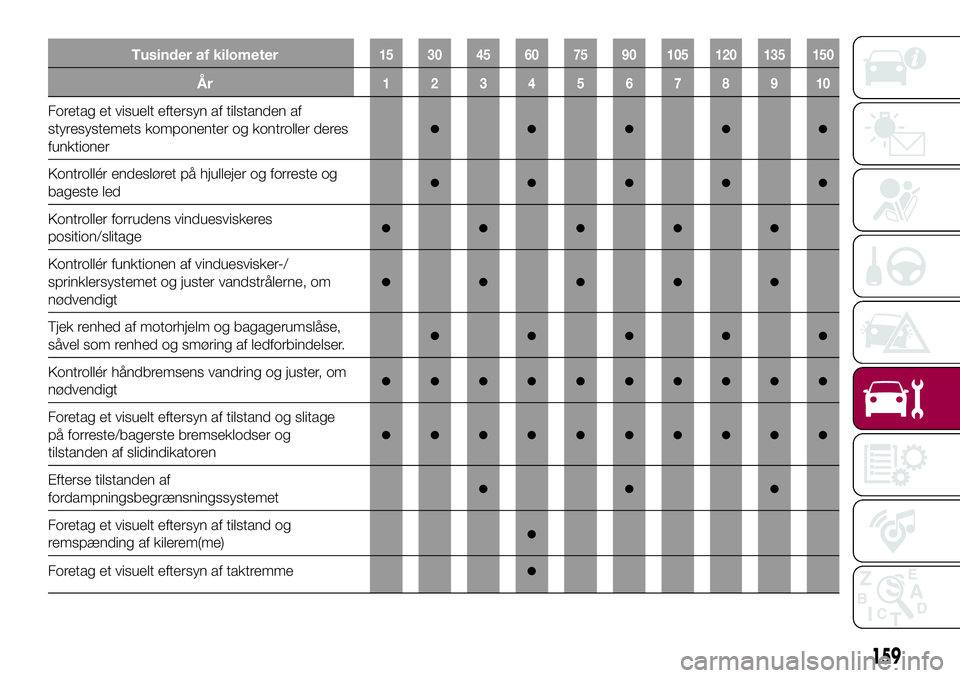

Tusinder af kilometer15 30 45 60 75 90 105 120 135 150
År12345678910
Foretag et visuelt eftersyn af tilstanden af
styresystemets komponenter og kontroller deres
funktioner
●●●●●
Kontrollér endesløret på hjullejer og forreste og
bageste led●●●●●
Kontroller forrudens vinduesviskeres
position/slitage●●●●●
Kontrollér funktionen af vinduesvisker-/
sprinklersystemet og juster vandstrålerne, om
nødvendigt
●●●●●
Tjek renhed af motorhjelm og bagagerumslåse,
såvel som renhed og smøring af ledforbindelser.●●●●●
Kontrollér håndbremsens vandring og juster, om
nødvendigt●●●●●●●●●●
Foretag et visuelt eftersyn af tilstand og slitage
på forreste/bagerste bremseklodser og
tilstanden af slidindikatoren
●●●●●●●●●●
Efterse tilstanden af
fordampningsbegrænsningssystemet●●●
Foretag et visuelt eftersyn af tilstand og
remspænding af kilerem(me)●
Foretag et visuelt eftersyn af taktremme●
159

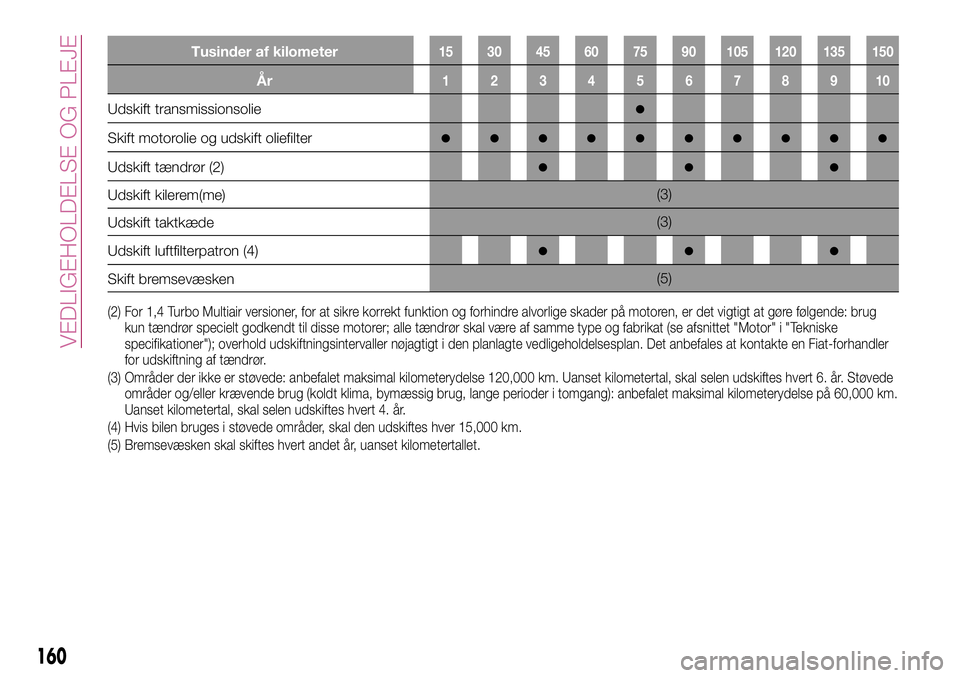

Tusinder af kilometer15 30 45 60 75 90 105 120 135 150
År12345678910
Udskift transmissionsolie●
Skift motorolie og udskift oliefilter●●●●●●●●●●
Udskift tændrør (2)●●●
Udskift kilerem(me)(3)
Udskift taktkæde(3)
Udskift luftfilterpatron (4)
●●●
Skift bremsevæsken(5)
(2) For 1,4 Turbo Multiair versioner, for at sikre korrekt funktion og forhindre alvorlige skader på motoren, er det vigtigt at gøre følgende: brug
kun tændrør specielt godkendt til disse motorer; alle tændrør skal være af samme type og fabrikat (se afsnittet "Motor" i "Tekniske
specifikationer"); overhold udskiftningsintervaller nøjagtigt i den planlagte vedligeholdelsesplan. Det anbefales at kontakte en Fiat-forhandler
for udskiftning af tændrør.
(3) Områder der ikke er støvede: anbefalet maksimal kilometerydelse 120,000 km. Uanset kilometertal, skal selen udskiftes hvert 6. år. Støvede
områder og/eller krævende brug (koldt klima, bymæssig brug, lange perioder i tomgang): anbefalet maksimal kilometerydelse på 60,000 km.
Uanset kilometertal, skal selen udskiftes hvert 4. år.
(4) Hvis bilen bruges i støvede områder, skal den udskiftes hver 15,000 km.
(5) Bremsevæsken skal skiftes hvert andet år, uanset kilometertallet.
160

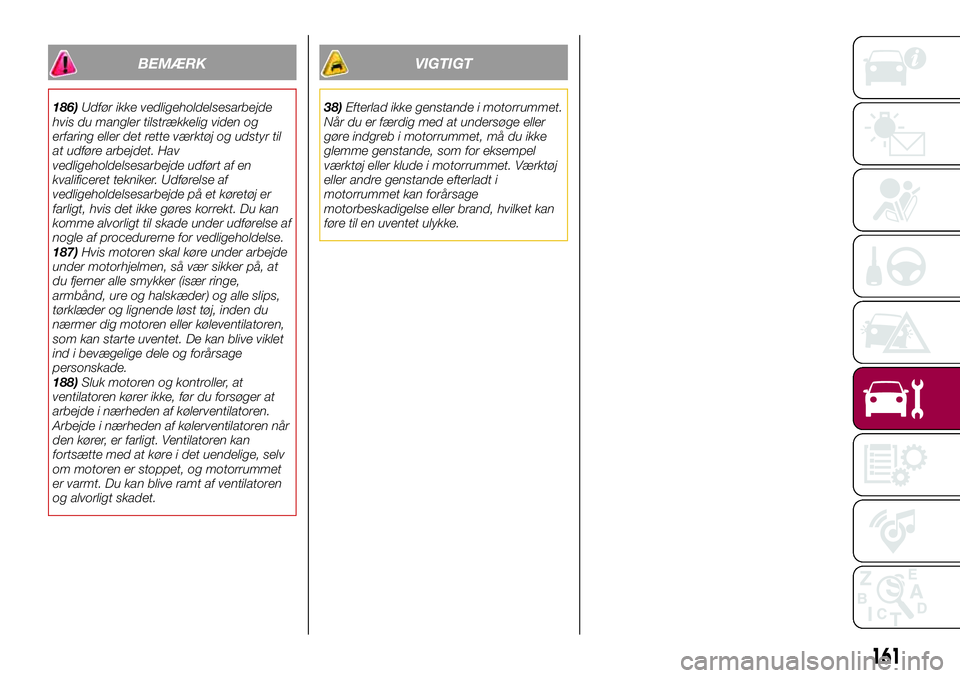

VEDLIGEHOLDELSE OG PLEJE

BEMÆRK
186)Udfør ikke vedligeholdelsesarbejde
hvis du mangler tilstrækkelig viden og
erfaring eller det rette værktøj og udstyr til
at udføre arbejdet. Hav
vedligeholdelsesarbejde udført af en
kvalificeret tekniker. Udførelse af
vedligeholdelsesarbejde på et køretøj er
farligt, hvis det ikke gøres korrekt. Du kan
komme alvorligt til skade under udførelse af
nogle af procedurerne for vedligeholdelse.
187)Hvis motoren skal køre under arbejde
under motorhjelmen, så vær sikker på, at
du fjerner alle smykker (især ringe,
armbånd, ure og halskæder) og alle slips,
tørklæder og lignende løst tøj, inden du
nærmer dig motoren eller køleventilatoren,
som kan starte uventet. De kan blive viklet
ind i bevægelige dele og forårsage
personskade.
188)Sluk motoren og kontroller, at
ventilatoren kører ikke, før du forsøger at
arbejde i nærheden af kølerventilatoren.
Arbejde i nærheden af kølerventilatoren når
den kører, er farligt. Ventilatoren kan
fortsætte med at køre i det uendelige, selv
om motoren er stoppet, og motorrummet
er varmt. Du kan blive ramt af ventilatoren
og alvorligt skadet.
VIGTIGT
38)Efterlad ikke genstande i motorrummet.
Når du er færdig med at undersøge eller
gøre indgreb i motorrummet, må du ikke
glemme genstande, som for eksempel
værktøj eller klude i motorrummet. Værktøj
eller andre genstande efterladt i
motorrummet kan forårsage
motorbeskadigelse eller brand, hvilket kan
føre til en uventet ulykke.
161

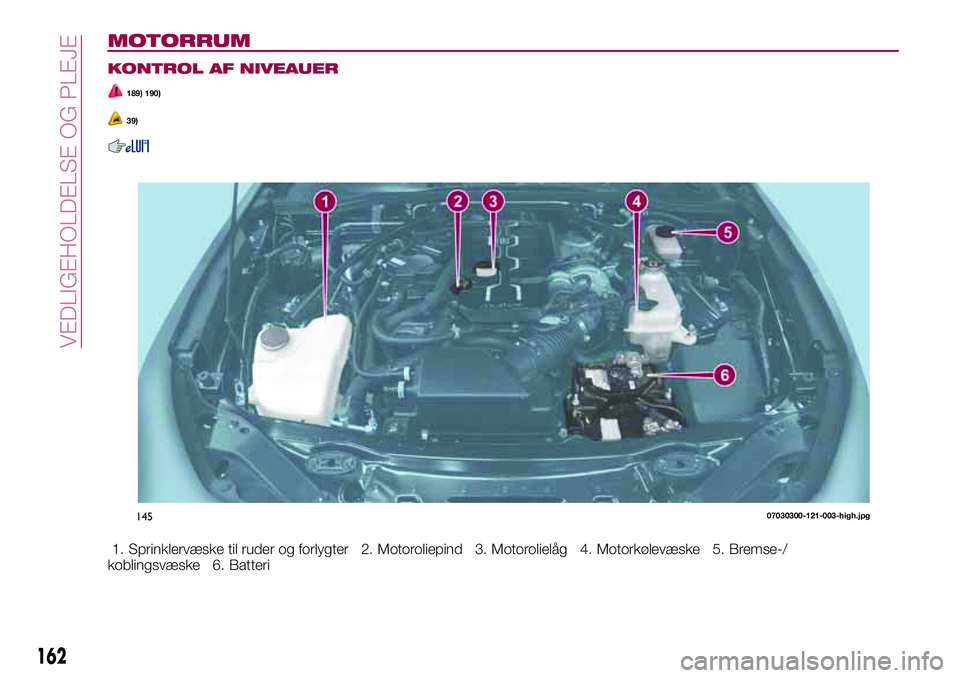

MOTORRUM
KONTROL AF NIVEAUER
189) 190)
39)
1. Sprinklervæske til ruder og forlygter 2. Motoroliepind 3. Motorolielåg 4. Motorkølevæske 5. Bremse-/
koblingsvæske 6. Batteri
162
VEDLIGEHOLDELSE OG PLEJE

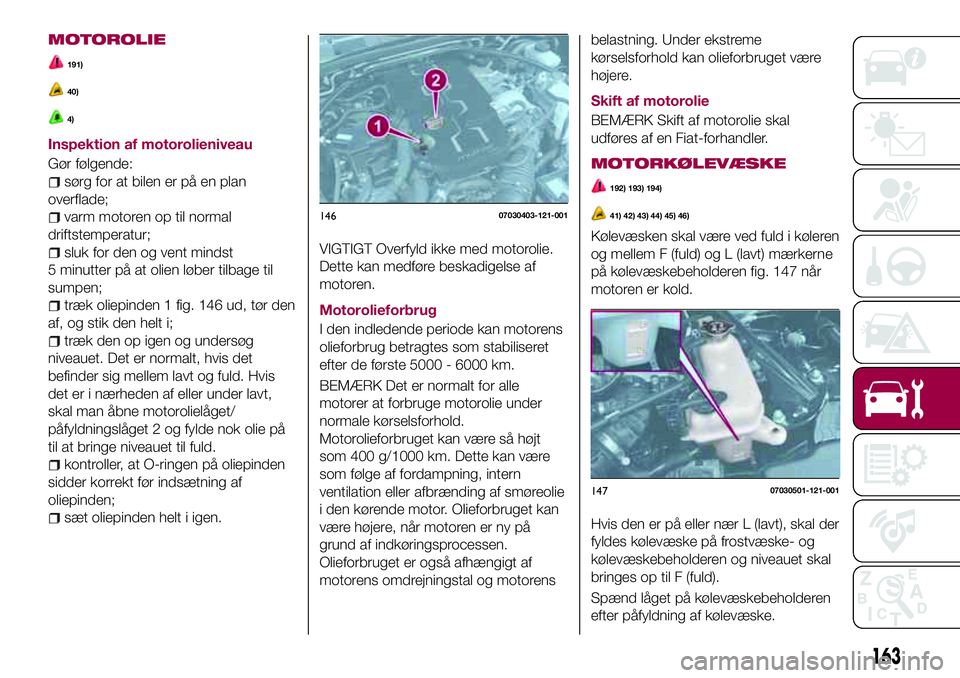

MOTOROLIE
191)
40)
4)
Inspektion af motorolieniveau
Gør følgende:
sørg for at bilen er på en plan
overflade;
varm motoren op til normal
driftstemperatur;
sluk for den og vent mindst
5 minutter på at olien løber tilbage til
sumpen;
træk oliepinden 1 fig. 146 ud, tør den
af, og stik den helt i;
træk den op igen og undersøg
niveauet. Det er normalt, hvis det
befinder sig mellem lavt og fuld. Hvis
det er i nærheden af eller under lavt,
skal man åbne motorolielåget/
påfyldningslåget 2 og fylde nok olie på
til at bringe niveauet til fuld.
kontroller, at O-ringen på oliepinden
sidder korrekt før indsætning af
oliepinden;
sæt oliepinden helt i igen.
VIGTIGT Overfyld ikke med motorolie.
Dette kan medføre beskadigelse af
motoren.
Motorolieforbrug
I den indledende periode kan motorens
olieforbrug betragtes som stabiliseret
efter de første 5000 - 6000 km.
BEMÆRK Det er normalt for alle
motorer at forbruge motorolie under
normale kørselsforhold.
Motorolieforbruget kan være så højt
som 400 g/1000 km. Dette kan være
som følge af fordampning, intern
ventilation eller afbrænding af smøreolie
i den kørende motor. Olieforbruget kan
være højere, når motoren er ny på
grund af indkøringsprocessen.
Olieforbruget er også afhængigt af
motorens omdrejningstal og motorensbelastning. Under ekstreme
kørselsforhold kan olieforbruget være
højere.
Skift af motorolie
BEMÆRK Skift af motorolie skal
udføres af en Fiat-forhandler.
MOTORKØLEVÆSKE
192) 193) 194)
41) 42) 43) 44) 45) 46)
Kølevæsken skal være ved fuld i køleren
og mellem F (fuld) og L (lavt) mærkerne
på kølevæskebeholderen fig. 147 når
motoren er kold.
Hvis den er på eller nær L (lavt), skal der
fyldes kølevæske på frostvæske- og
kølevæskebeholderen og niveauet skal
bringes op til F (fuld).
Spænd låget på kølevæskebeholderen
efter påfyldning af kølevæske.
14607030403-121-001
14707030501-121-001
163

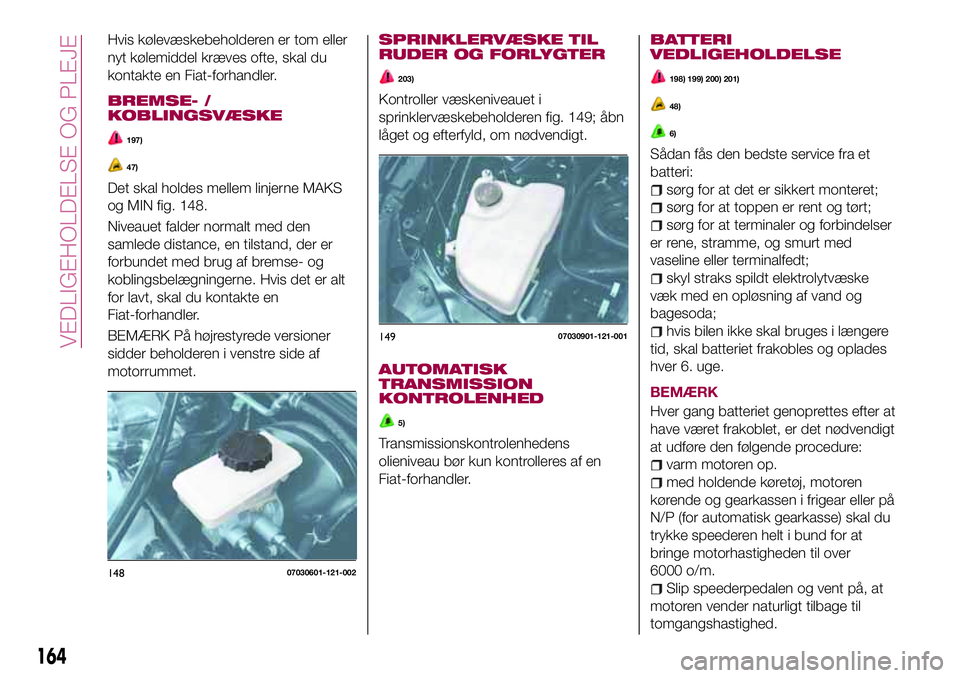

Hvis kølevæskebeholderen er tom eller
nyt kølemiddel kræves ofte, skal du
kontakte en Fiat-forhandler.
BREMSE- /
KOBLINGSVÆSKE
197)
47)
Det skal holdes mellem linjerne MAKS
og MIN fig. 148.
Niveauet falder normalt med den
samlede distance, en tilstand, der er
forbundet med brug af bremse- og
koblingsbelægningerne. Hvis det er alt
for lavt, skal du kontakte en
Fiat-forhandler.
BEMÆRK På højrestyrede versioner
sidder beholderen i venstre side af
motorrummet.
SPRINKLERVÆSKE TIL
RUDER OG FORLYGTER
203)
Kontroller væskeniveauet i
sprinklervæskebeholderen fig. 149; åbn
låget og efterfyld, om nødvendigt.
AUTOMATISK
TRANSMISSION
KONTROLENHED
5)
Transmissionskontrolenhedens
olieniveau bør kun kontrolleres af en
Fiat-forhandler.
BATTERI
VEDLIGEHOLDELSE
198) 199) 200) 201)
48)
6)
Sådan fås den bedste service fra et
batteri:
sørg for at det er sikkert monteret;
sørg for at toppen er rent og tørt;
sørg for at terminaler og forbindelser
er rene, stramme, og smurt med
vaseline eller terminalfedt;
skyl straks spildt elektrolytvæske
væk med en opløsning af vand og
bagesoda;
hvis bilen ikke skal bruges i længere
tid, skal batteriet frakobles og oplades
hver 6. uge.
BEMÆRK
Hver gang batteriet genoprettes efter at
have været frakoblet, er det nødvendigt
at udføre den følgende procedure:
varm motoren op.
med holdende køretøj, motoren
kørende og gearkassen i frigear eller på
N/P (for automatisk gearkasse) skal du
trykke speederen helt i bund for at
bringe motorhastigheden til over
6000 o/m.
Slip speederpedalen og vent på, at
motoren vender naturligt tilbage til
tomgangshastighed.
14807030601-121-002
14907030901-121-001
164
VEDLIGEHOLDELSE OG PLEJE

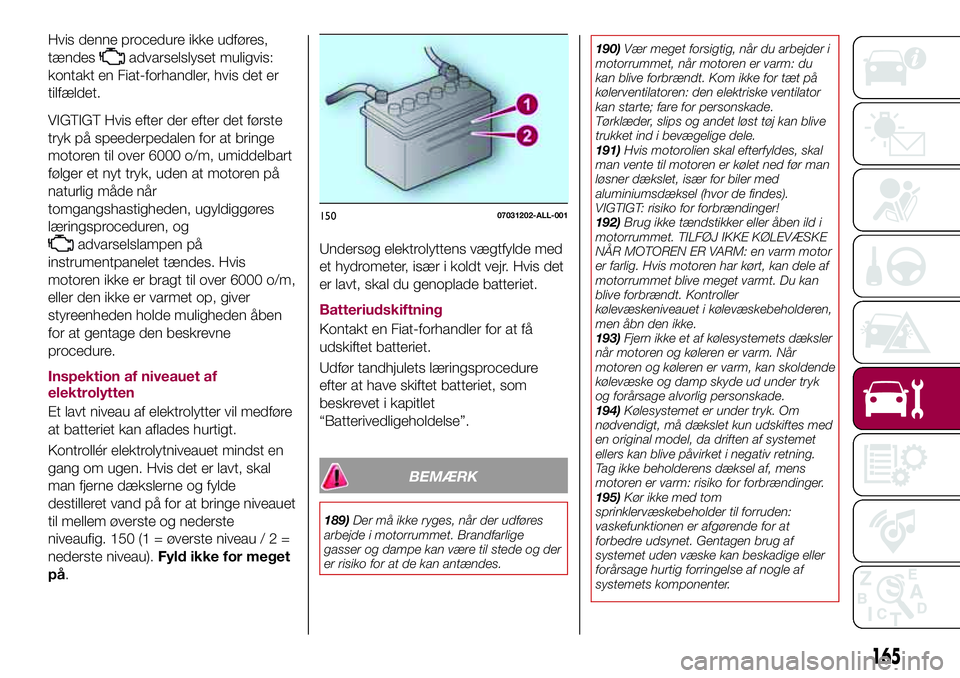

Hvis denne procedure ikke udføres,
tændes
advarselslyset muligvis:
kontakt en Fiat-forhandler, hvis det er
tilfældet.
VIGTIGT Hvis efter der efter det første
tryk på speederpedalen for at bringe
motoren til over 6000 o/m, umiddelbart
følger et nyt tryk, uden at motoren på
naturlig måde når
tomgangshastigheden, ugyldiggøres
læringsproceduren, og
advarselslampen på
instrumentpanelet tændes. Hvis
motoren ikke er bragt til over 6000 o/m,
eller den ikke er varmet op, giver
styreenheden holde muligheden åben
for at gentage den beskrevne
procedure.
Inspektion af niveauet af
elektrolytten
Et lavt niveau af elektrolytter vil medføre
at batteriet kan aflades hurtigt.
Kontrollér elektrolytniveauet mindst en
gang om ugen. Hvis det er lavt, skal
man fjerne dækslerne og fylde
destilleret vand på for at bringe niveauet
til mellem øverste og nederste
niveaufig. 150 (1 = øverste niveau/2=
nederste niveau).Fyld ikke for meget
på.Undersøg elektrolyttens vægtfylde med
et hydrometer, især i koldt vejr. Hvis det
er lavt, skal du genoplade batteriet.
Batteriudskiftning
Kontakt en Fiat-forhandler for at få
udskiftet batteriet.
Udfør tandhjulets læringsprocedure
efter at have skiftet batteriet, som
beskrevet i kapitlet
“Batterivedligeholdelse”.
BEMÆRK
189)Der må ikke ryges, når der udføres
arbejde i motorrummet. Brandfarlige
gasser og dampe kan være til stede og der
er risiko for at de kan antændes.190)Vær meget forsigtig, når du arbejder i
motorrummet, når motoren er varm: du
kan blive forbrændt. Kom ikke for tæt på
kølerventilatoren: den elektriske ventilator
kan starte; fare for personskade.
Tørklæder, slips og andet løst tøj kan blive
trukket ind i bevægelige dele.
191)Hvis motorolien skal efterfyldes, skal
man vente til motoren er kølet ned før man
løsner dækslet, især for biler med
aluminiumsdæksel (hvor de findes).
VIGTIGT: risiko for forbrændinger!
192)Brug ikke tændstikker eller åben ild i
motorrummet. TILFØJ IKKE KØLEVÆSKE
NÅR MOTOREN ER VARM: en varm motor
er farlig. Hvis motoren har kørt, kan dele af
motorrummet blive meget varmt. Du kan
blive forbrændt. Kontroller
kølevæskeniveauet i kølevæskebeholderen,
men åbn den ikke.
193)Fjern ikke et af kølesystemets dæksler
når motoren og køleren er varm. Når
motoren og køleren er varm, kan skoldende
kølevæske og damp skyde ud under tryk
og forårsage alvorlig personskade.
194)Kølesystemet er under tryk. Om
nødvendigt, må dækslet kun udskiftes med
en original model, da driften af systemet
ellers kan blive påvirket i negativ retning.
Tag ikke beholderens dæksel af, mens
motoren er varm: risiko for forbrændinger.
195)Kør ikke med tom
sprinklervæskebeholder til forruden:
vaskefunktionen er afgørende for at
forbedre udsynet. Gentagen brug af
systemet uden væske kan beskadige eller
forårsage hurtig forringelse af nogle af
systemets komponenter.
15007031202-ALL-001
165

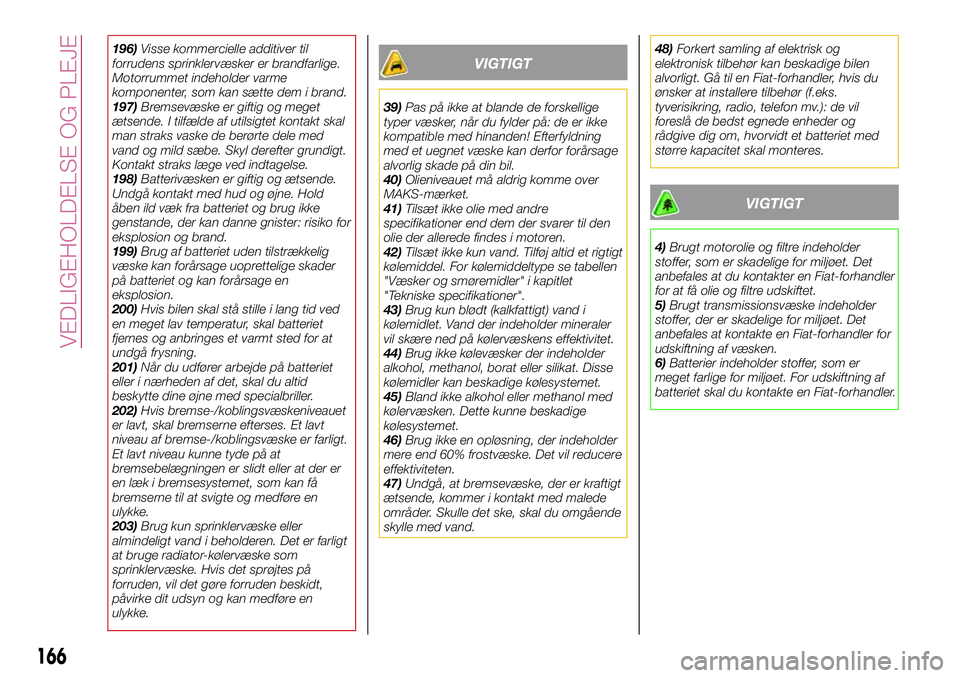

196)Visse kommercielle additiver til
forrudens sprinklervæsker er brandfarlige.
Motorrummet indeholder varme
komponenter, som kan sætte dem i brand.
197)Bremsevæske er giftig og meget
ætsende. I tilfælde af utilsigtet kontakt skal
man straks vaske de berørte dele med
vand og mild sæbe. Skyl derefter grundigt.
Kontakt straks læge ved indtagelse.
198)Batterivæsken er giftig og ætsende.
Undgå kontakt med hud og øjne. Hold
åben ild væk fra batteriet og brug ikke
genstande, der kan danne gnister: risiko for
eksplosion og brand.
199)Brug af batteriet uden tilstrækkelig
væske kan forårsage uoprettelige skader
på batteriet og kan forårsage en
eksplosion.
200)Hvis bilen skal stå stille i lang tid ved
en meget lav temperatur, skal batteriet
fjernes og anbringes et varmt sted for at
undgå frysning.
201)Når du udfører arbejde på batteriet
eller i nærheden af det, skal du altid
beskytte dine øjne med specialbriller.
202)Hvis bremse-/koblingsvæskeniveauet
er lavt, skal bremserne efterses. Et lavt
niveau af bremse-/koblingsvæske er farligt.
Et lavt niveau kunne tyde på at
bremsebelægningen er slidt eller at der er
en læk i bremsesystemet, som kan få
bremserne til at svigte og medføre en
ulykke.
203)Brug kun sprinklervæske eller
almindeligt vand i beholderen. Det er farligt
at bruge radiator-kølervæske som
sprinklervæske. Hvis det sprøjtes på
forruden, vil det gøre forruden beskidt,
påvirke dit udsyn og kan medføre en
ulykke.VIGTIGT
39)Pas på ikke at blande de forskellige
typer væsker, når du fylder på: de er ikke
kompatible med hinanden! Efterfyldning
med et uegnet væske kan derfor forårsage
alvorlig skade på din bil.
40)Olieniveauet må aldrig komme over
MAKS-mærket.
41)Tilsæt ikke olie med andre
specifikationer end dem der svarer til den
olie der allerede findes i motoren.
42)Tilsæt ikke kun vand. Tilføj altid et rigtigt
kølemiddel. For kølemiddeltype se tabellen
"Væsker og smøremidler" i kapitlet
"Tekniske specifikationer".
43)Brug kun blødt (kalkfattigt) vand i
kølemidlet. Vand der indeholder mineraler
vil skære ned på kølervæskens effektivitet.
44)Brug ikke kølevæsker der indeholder
alkohol, methanol, borat eller silikat. Disse
kølemidler kan beskadige kølesystemet.
45)Bland ikke alkohol eller methanol med
kølervæsken. Dette kunne beskadige
kølesystemet.
46)Brug ikke en opløsning, der indeholder
mere end 60% frostvæske. Det vil reducere
effektiviteten.
47)Undgå, at bremsevæske, der er kraftigt
ætsende, kommer i kontakt med malede
områder. Skulle det ske, skal du omgående
skylle med vand.48)Forkert samling af elektrisk og
elektronisk tilbehør kan beskadige bilen
alvorligt. Gå til en Fiat-forhandler, hvis du
ønsker at installere tilbehør (f.eks.
tyverisikring, radio, telefon mv.): de vil
foreslå de bedst egnede enheder og
rådgive dig om, hvorvidt et batteriet med
større kapacitet skal monteres.
VIGTIGT
4)Brugt motorolie og filtre indeholder
stoffer, som er skadelige for miljøet. Det
anbefales at du kontakter en Fiat-forhandler
for at få olie og filtre udskiftet.
5)Brugt transmissionsvæske indeholder
stoffer, der er skadelige for miljøet. Det
anbefales at kontakte en Fiat-forhandler for
udskiftning af væsken.
6)Batterier indeholder stoffer, som er
meget farlige for miljøet. For udskiftning af
batteriet skal du kontakte en Fiat-forhandler.
166
VEDLIGEHOLDELSE OG PLEJE

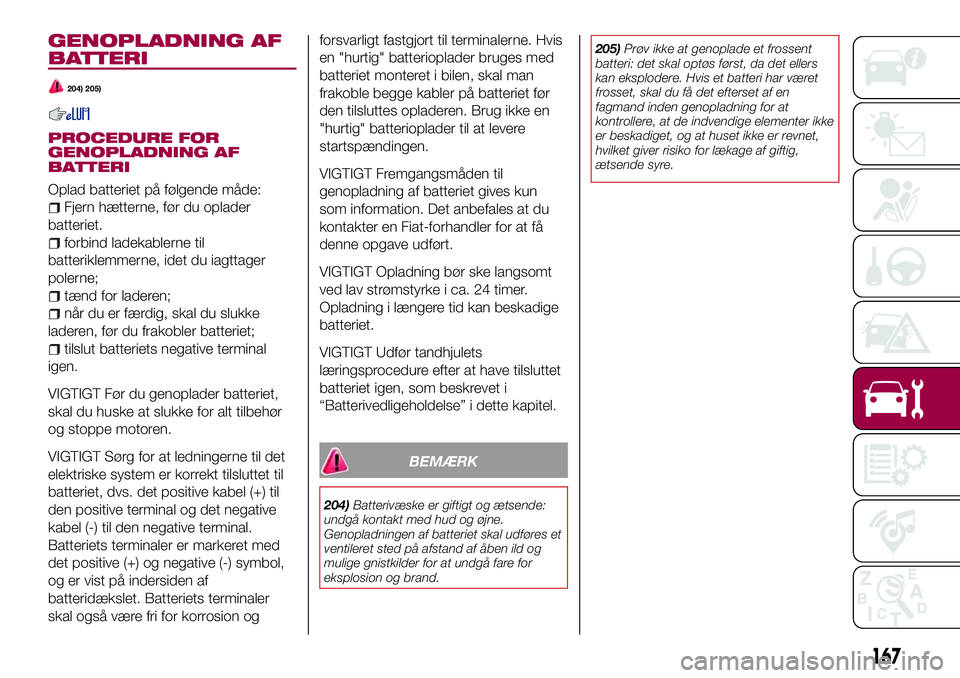

GENOPLADNING AF
BATTERI
204) 205)
PROCEDURE FOR
GENOPLADNING AF
BATTERI
Oplad batteriet på følgende måde:
Fjern hætterne, før du oplader
batteriet.
forbind ladekablerne til
batteriklemmerne, idet du iagttager
polerne;
tænd for laderen;
når du er færdig, skal du slukke
laderen, før du frakobler batteriet;
tilslut batteriets negative terminal
igen.
VIGTIGT Før du genoplader batteriet,
skal du huske at slukke for alt tilbehør
og stoppe motoren.
VIGTIGT Sørg for at ledningerne til det
elektriske system er korrekt tilsluttet til
batteriet, dvs. det positive kabel (+) til
den positive terminal og det negative
kabel (-) til den negative terminal.
Batteriets terminaler er markeret med
det positive (+) og negative (-) symbol,
og er vist på indersiden af
batteridækslet. Batteriets terminaler
skal også være fri for korrosion ogforsvarligt fastgjort til terminalerne. Hvis
en "hurtig" batterioplader bruges med
batteriet monteret i bilen, skal man
frakoble begge kabler på batteriet før
den tilsluttes opladeren. Brug ikke en
"hurtig" batterioplader til at levere
startspændingen.
VIGTIGT Fremgangsmåden til
genopladning af batteriet gives kun
som information. Det anbefales at du
kontakter en Fiat-forhandler for at få
denne opgave udført.
VIGTIGT Opladning bør ske langsomt
ved lav strømstyrke i ca. 24 timer.
Opladning i længere tid kan beskadige
batteriet.
VIGTIGT Udfør tandhjulets
læringsprocedure efter at have tilsluttet
batteriet igen, som beskrevet i
“Batterivedligeholdelse” i dette kapitel.
BEMÆRK
204)Batterivæske er giftigt og ætsende:
undgå kontakt med hud og øjne.
Genopladningen af batteriet skal udføres et
ventileret sted på afstand af åben ild og
mulige gnistkilder for at undgå fare for
eksplosion og brand.205)Prøv ikke at genoplade et frossent
batteri: det skal optøs først, da det ellers
kan eksplodere. Hvis et batteri har været
frosset, skal du få det efterset af en
fagmand inden genopladning for at
kontrollere, at de indvendige elementer ikke
er beskadiget, og at huset ikke er revnet,
hvilket giver risiko for lækage af giftig,
ætsende syre.
167

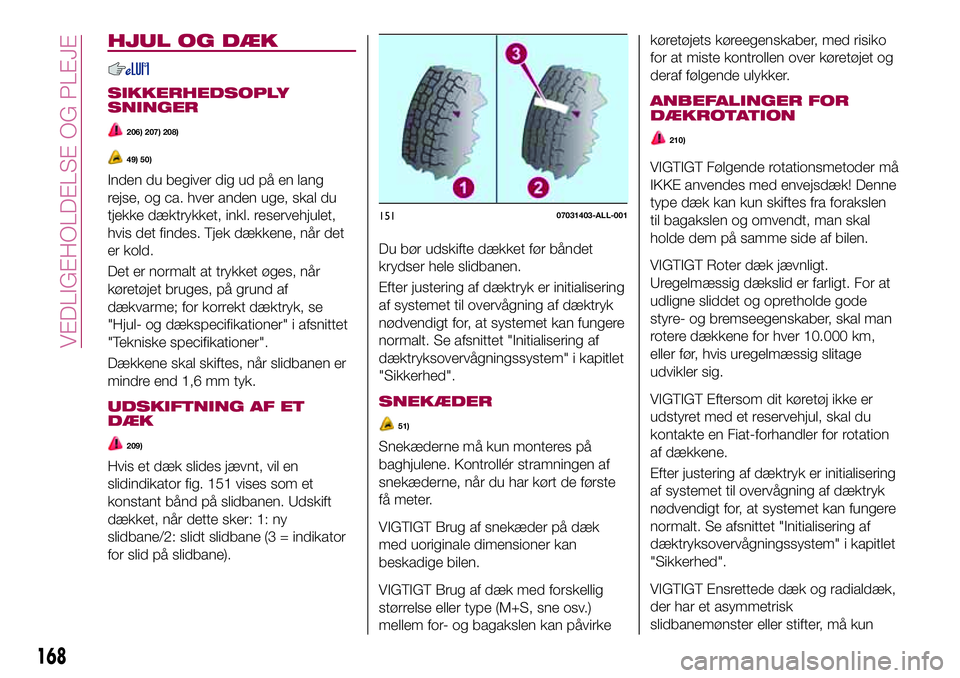

HJUL OG DÆK
SIKKERHEDSOPLY
SNINGER
206) 207) 208)
49) 50)
Inden du begiver dig ud på en lang
rejse, og ca. hver anden uge, skal du
tjekke dæktrykket, inkl. reservehjulet,
hvis det findes. Tjek dækkene, når det
er kold.
Det er normalt at trykket øges, når
køretøjet bruges, på grund af
dækvarme; for korrekt dæktryk, se
"Hjul- og dækspecifikationer" i afsnittet
"Tekniske specifikationer".
Dækkene skal skiftes, når slidbanen er
mindre end 1,6 mm tyk.
UDSKIFTNING AF ET
DÆK
209)
Hvis et dæk slides jævnt, vil en
slidindikator fig. 151 vises som et
konstant bånd på slidbanen. Udskift
dækket, når dette sker: 1: ny
slidbane/2: slidt slidbane (3 = indikator
for slid på slidbane).Du bør udskifte dækket før båndet
krydser hele slidbanen.
Efter justering af dæktryk er initialisering
af systemet til overvågning af dæktryk
nødvendigt for, at systemet kan fungere
normalt. Se afsnittet "Initialisering af
dæktryksovervågningssystem" i kapitlet
"Sikkerhed".
SNEKÆDER
51)
Snekæderne må kun monteres på
baghjulene. Kontrollér stramningen af
snekæderne, når du har kørt de første
få meter.
VIGTIGT Brug af snekæder på dæk
med uoriginale dimensioner kan
beskadige bilen.
VIGTIGT Brug af dæk med forskellig
størrelse eller type (M+S, sne osv.)
mellem for- og bagakslen kan påvirkekøretøjets køreegenskaber, med risiko
for at miste kontrollen over køretøjet og
deraf følgende ulykker.
ANBEFALINGER FOR
DÆKROTATION
210)
VIGTIGT Følgende rotationsmetoder må
IKKE anvendes med envejsdæk! Denne
type dæk kan kun skiftes fra forakslen
til bagakslen og omvendt, man skal
holde dem på samme side af bilen.
VIGTIGT Roter dæk jævnligt.
Uregelmæssig dækslid er farligt. For at
udligne sliddet og opretholde gode
styre- og bremseegenskaber, skal man
rotere dækkene for hver 10.000 km,
eller før, hvis uregelmæssig slitage
udvikler sig.
VIGTIGT Eftersom dit køretøj ikke er
udstyret med et reservehjul, skal du
kontakte en Fiat-forhandler for rotation
af dækkene.
Efter justering af dæktryk er initialisering
af systemet til overvågning af dæktryk
nødvendigt for, at systemet kan fungere
normalt. Se afsnittet "Initialisering af
dæktryksovervågningssystem" i kapitlet
"Sikkerhed".
VIGTIGT Ensrettede dæk og radialdæk,
der har et asymmetrisk
slidbanemønster eller stifter, må kun
15107031403-ALL-001
168
VEDLIGEHOLDELSE OG PLEJE
