indsæt en ny sikring med samme
strømstyrke, og sørg for, at den sidder
fast. Hvis den ikke sidder fast skal du
kontakte en Fiat-forhandler. Hvis du
ikke har nogen ekstra sikringer, kan du
låne en af samme størrelse fra en kreds,
som ikke er nødvendig for køretøjets
drift, såsom kredsløb for lyd eller
strømudtag;
genmontér dækslet og kontroller, at
det er forsvarligt monteret.
VIGTIGT Sikringerne skal altid udskiftes
med en original FCA-sikring eller
tilsvarende af samme størrelse. Ellers
risikerer du at beskadige det elektriske

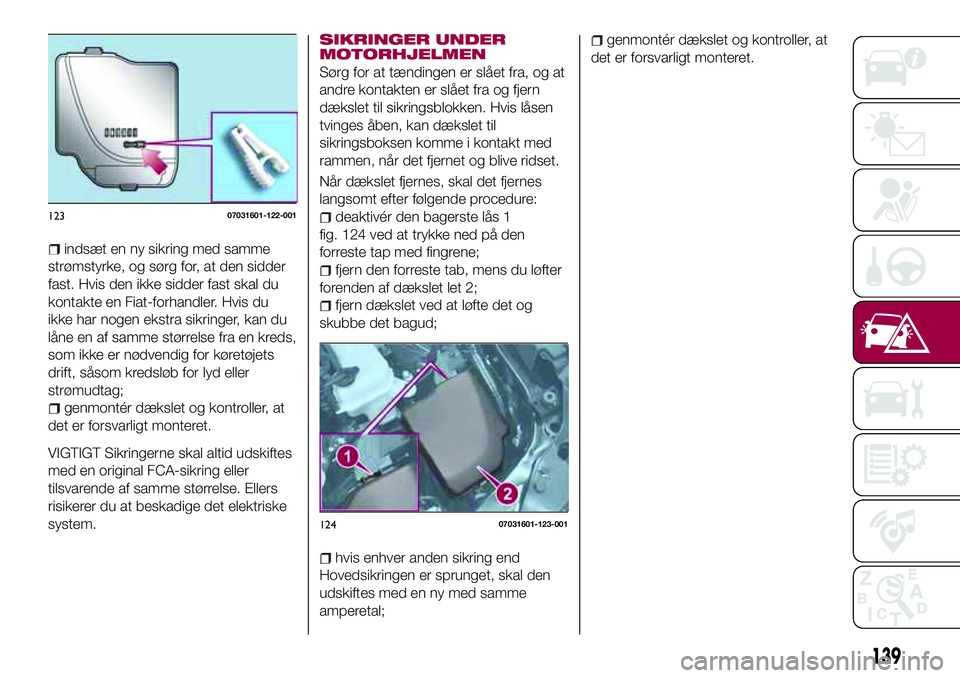

system.SIKRINGER UNDER
MOTORHJELMEN
Sørg for at tændingen er slået fra, og at
andre kontakten er slået fra og fjern
dækslet til sikringsblokken. Hvis låsen
tvinges åben, kan dækslet til
sikringsboksen komme i kontakt med
rammen, når det fjernet og blive ridset.
Når dækslet fjernes, skal det fjernes
langsomt efter følgende procedure:
deaktivér den bagerste lås 1
fig. 124 ved at trykke ned på den
forreste tap med fingrene;
fjern den forreste tab, mens du løfter
forenden af dækslet let 2;
fjern dækslet ved at løfte det og
skubbe det bagud;
hvis enhver anden sikring end
Hovedsikringen er sprunget, skal den
udskiftes med en ny med samme
amperetal;
genmontér dækslet og kontroller, at
det er forsvarligt monteret.
12307031601-122-001
12407031601-123-001
139

SIKRINGSHOLDER (MOTORRUM)
12507031602-121-001
140
I NØDSTILFÆLDE

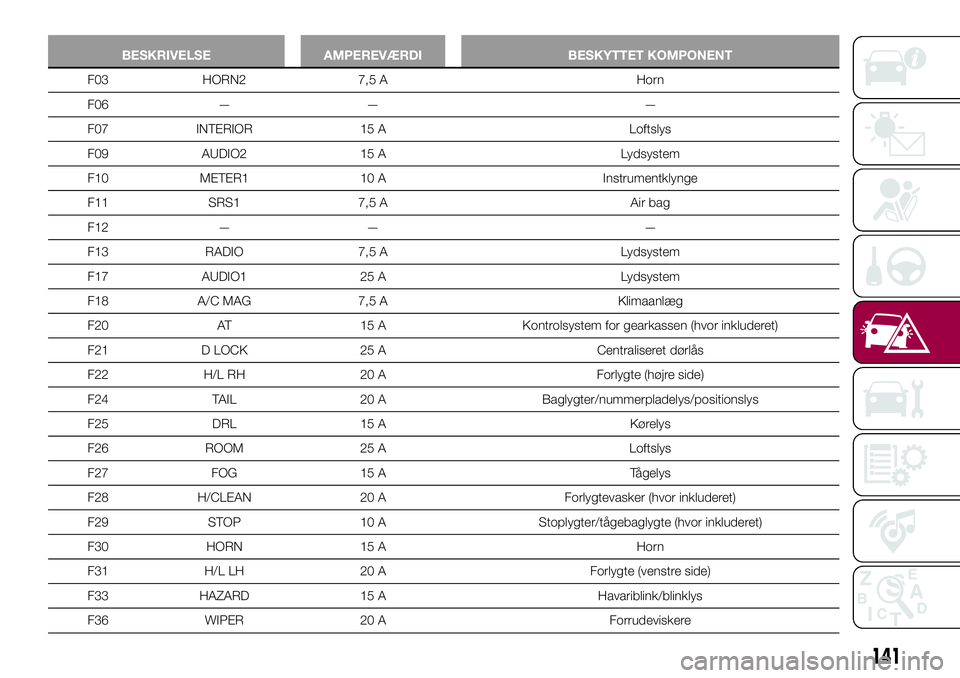

BESKRIVELSE AMPEREVÆRDI BESKYTTET KOMPONENT
F03 HORN2 7,5 A Horn
F06 — — —
F07 INTERIOR 15 A Loftslys
F09 AUDIO2 15 A Lydsystem
F10 METER1 10 A Instrumentklynge
F11 SRS1 7,5 A Air bag
F12 — — —
F13 RADIO 7,5 A Lydsystem
F17 AUDIO1 25 A Lydsystem
F18 A/C MAG 7,5 A Klimaanlæg
F20 AT 15 A Kontrolsystem for gearkassen (hvor inkluderet)
F21 D LOCK 25 A Centraliseret dørlås
F22 H/L RH 20 A Forlygte (højre side)
F24 TAIL 20 A Baglygter/nummerpladelys/positionslys
F25 DRL 15 A Kørelys
F26 ROOM 25 A Loftslys
F27 FOG 15 A Tågelys
F28 H/CLEAN 20 A Forlygtevasker (hvor inkluderet)
F29 STOP 10 A Stoplygter/tågebaglygte (hvor inkluderet)
F30 HORN 15 A Horn
F31 H/L LH 20 A Forlygte (venstre side)
F33 HAZARD 15 A Havariblink/blinklys
F36 WIPER 20 A Forrudeviskere
141

BESKRIVELSE AMPEREVÆRDI BESKYTTET KOMPONENT
F37 CABIN + B 50 A Til beskyttelse af forskellige kredsløb
F38 — — —
F39 — — —
F42 EVPS 30 A —
F43 FAN1 30 A Køleventilator
F44 FAN2 40 A Køleventilator
F47 DEFOG 30 A Bagrude afdugger
F48 IG2 30 A Til beskyttelse af forskellige kredsløb
F50 HEATER 40 A Klimaanlæg
F51 — — —
F52 — — —
142
I NØDSTILFÆLDE

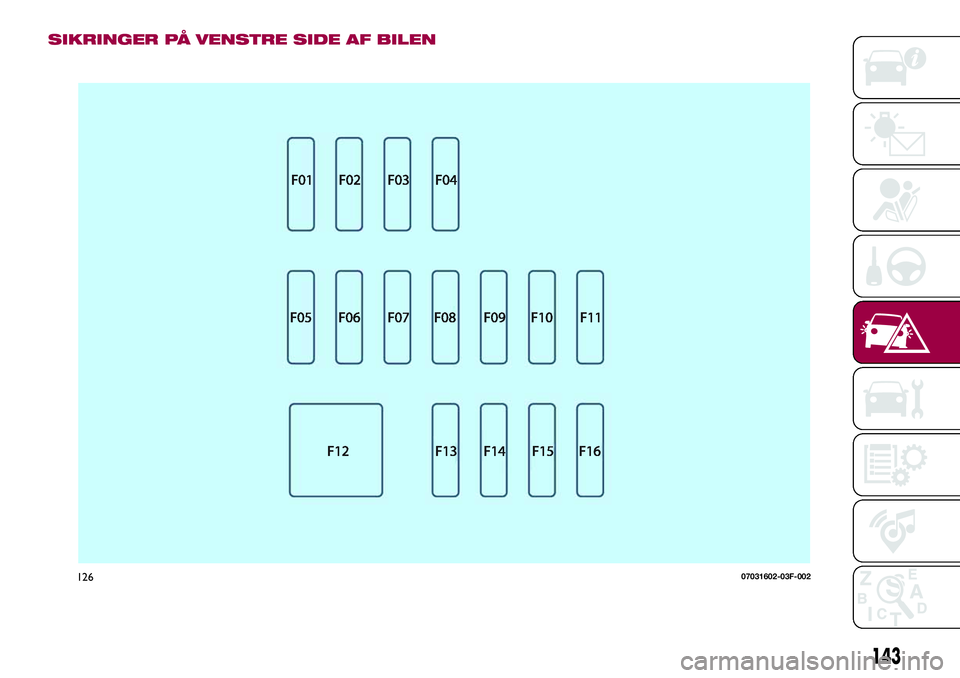

SIKRINGER PÅ VENSTRE SIDE AF BILEN
12607031602-03F-002
143

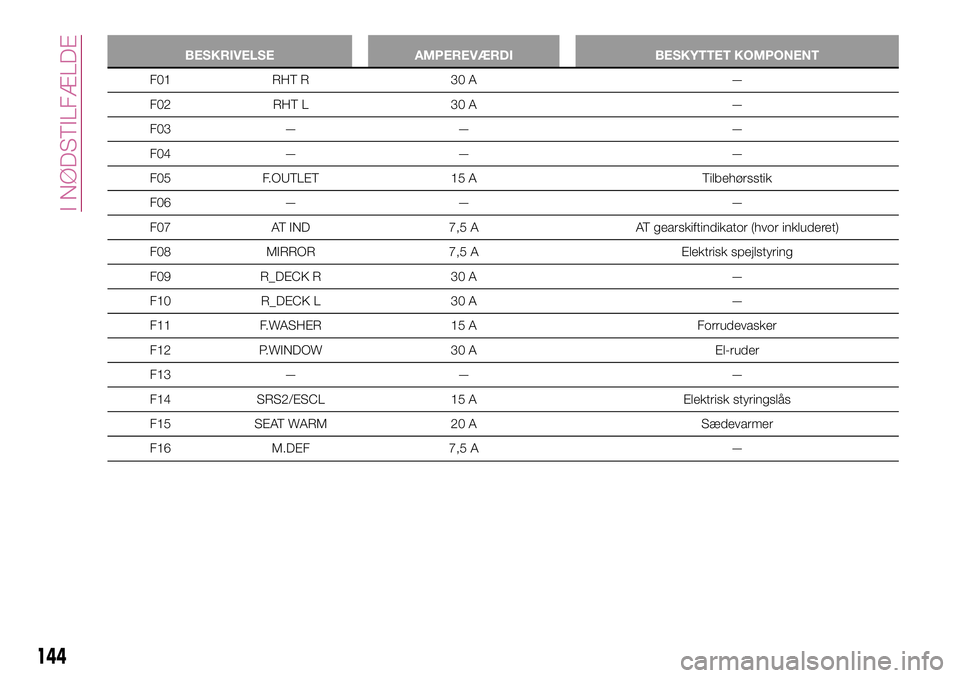

BESKRIVELSE AMPEREVÆRDI BESKYTTET KOMPONENT
F01 RHT R 30 A —
F02 RHT L 30 A —
F03 — — —
F04 — — —
F05 F.OUTLET 15 A Tilbehørsstik
F06 — — —
F07 AT IND 7,5 A AT gearskiftindikator (hvor inkluderet)
F08 MIRROR 7,5 A Elektrisk spejlstyring
F09 R_DECK R 30 A —
F10 R_DECK L 30 A —
F11 F.WASHER 15 A Forrudevasker
F12 P.WINDOW 30 A El-ruder
F13 — — —
F14 SRS2/ESCL 15 A Elektrisk styringslås
F15 SEAT WARM 20 A Sædevarmer
F16 M.DEF 7,5 A —
144
I NØDSTILFÆLDE

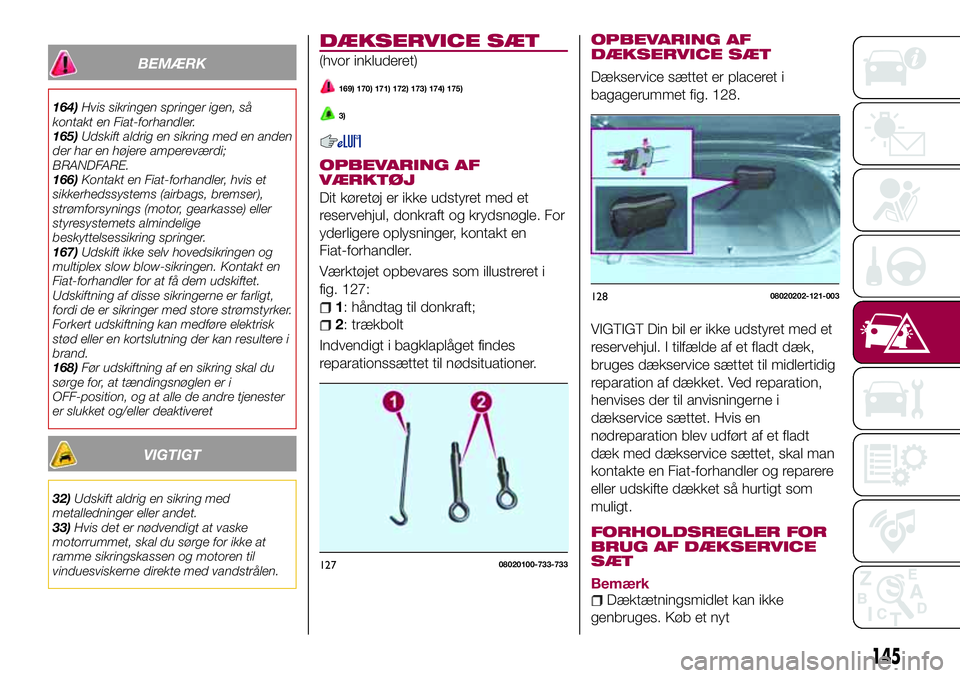

BEMÆRK
164)Hvis sikringen springer igen, så
kontakt en Fiat-forhandler.
165)Udskift aldrig en sikring med en anden
der har en højere ampereværdi;
BRANDFARE.
166)Kontakt en Fiat-forhandler, hvis et
sikkerhedssystems (airbags, bremser),
strømforsynings (motor, gearkasse) eller
styresystemets almindelige
beskyttelsessikring springer.
167)Udskift ikke selv hovedsikringen og
multiplex slow blow-sikringen. Kontakt en
Fiat-forhandler for at få dem udskiftet.
Udskiftning af disse sikringerne er farligt,
fordi de er sikringer med store strømstyrker.
Forkert udskiftning kan medføre elektrisk
stød eller en kortslutning der kan resultere i
brand.
168)Før udskiftning af en sikring skal du
sørge for, at tændingsnøglen er i
OFF-position, og at alle de andre tjenester
er slukket og/eller deaktiveret
VIGTIGT
32)Udskift aldrig en sikring med
metalledninger eller andet.
33)Hvis det er nødvendigt at vaske
motorrummet, skal du sørge for ikke at
ramme sikringskassen og motoren til
vinduesviskerne direkte med vandstrålen.
DÆKSERVICE SÆT
(hvor inkluderet)
169) 170) 171) 172) 173) 174) 175)
3)
OPBEVARING AF
VÆRKTØJ
Dit køretøj er ikke udstyret med et
reservehjul, donkraft og krydsnøgle. For
yderligere oplysninger, kontakt en
Fiat-forhandler.
Værktøjet opbevares som illustreret i
fig. 127:
1: håndtag til donkraft;
2: trækbolt
Indvendigt i bagklaplåget findes
reparationssættet til nødsituationer.
OPBEVARING AF
DÆKSERVICE SÆT
Dækservice sættet er placeret i
bagagerummet fig. 128.
VIGTIGT Din bil er ikke udstyret med et
reservehjul. I tilfælde af et fladt dæk,
bruges dækservice sættet til midlertidig
reparation af dækket. Ved reparation,
henvises der til anvisningerne i
dækservice sættet. Hvis en
nødreparation blev udført af et fladt
dæk med dækservice sættet, skal man
kontakte en Fiat-forhandler og reparere
eller udskifte dækket så hurtigt som
muligt.
FORHOLDSREGLER FOR
BRUG AF DÆKSERVICE
SÆT
BemærkDæktætningsmidlet kan ikke
genbruges. Køb et nyt
12708020100-733-733
12808020202-121-003
145

dæktætningsmiddel hos en
Fiat-forhandler.
Dækservice sættet kan ikke
anvendes i følgende tilfælde. Se en
Fiat-forhandler:
– perioden for den effektive brug af
dæktætningsmidlet er udløbet
(effektivitetsperioden er angivet på
flaskens etiket);
– revnen eller hullet er større end ca.
4 mm;
– skaden er opstået på et andet
område af dækket end slidbanen;
– bilen er blevet kørt med næsten
ingen resterende luft i dækket;
– dækket er faldet af fælgen;
– der er skader på fælgen;
– dækket har to eller flere
punkteringer.
FORSEGLING AF DÆK
MED DÆKSERVICE
Gør følgende:
Flyt køretøjet væk fra kørebanen til et
sikkert sted og på en plan og hård
overflade, hvor køretøjet ikke blokerer
trafikken.
sæt gearstangen til 1 eller bakgear
(R) (manuel gearkasse), og sæt
gearvælgeren i positionen P (automatisk
gearkasse);
træk parkeringsbremsen med
bremsen trykket ned og sluk motoren;
om nødvendigt, start haveriblinket og
sæt en advarselstrekant op i vejkanten;
Tag pasagerer og bagage ud af bilen
og tag dækservice sættet ud.
ryst dæktætningsmidlet godt. Hvis
flasken rystes efter at injektionsslangen
er skruet på, kan dæktætningsmidlet
sprøjte ud af injektionsslangen.
Dæktætningsmiddel der kommer i
kontakt med tøj eller andre genstande
kan være umuligt at fjerne. Ryst flasken
godt inden injektionsslangen fastgøres;
VIGTIGT Tætningsmidlet hærder
hurtigt, og det vil være svært at
indsprøjte det under kolde vejrforhold (0
°C eller derunder). Varm tætningsmidlet
op inde i køretøjet for at lette
injektionen.

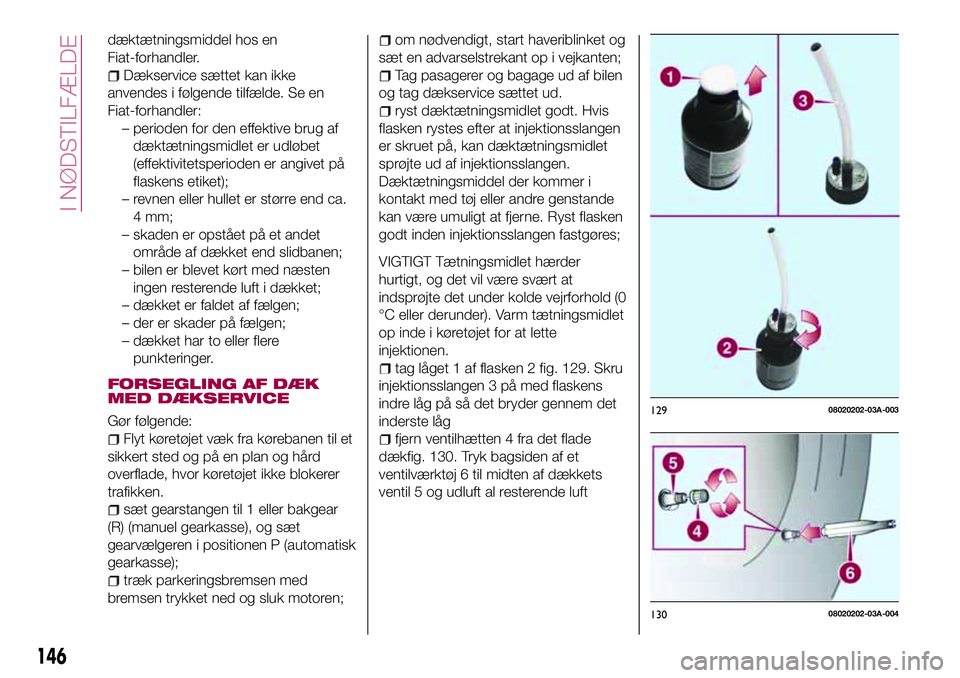

tag låget 1 af flasken 2 fig. 129. Skru
injektionsslangen 3 på med flaskens
indre låg på så det bryder gennem det
inderste låg
fjern ventilhætten 4 fra det flade
dækfig. 130. Tryk bagsiden af et
ventilværktøj 6 til midten af dækkets
ventil 5 og udluft al resterende luft
12908020202-03A-003
13008020202-03A-004
146
I NØDSTILFÆLDE

VIGTIGT Hvis der er resterende luft i
dækket når ventilkeglen fjernes, kan
ventilkernen flyve ud. Fjern ventilkernen
forsigtigt.

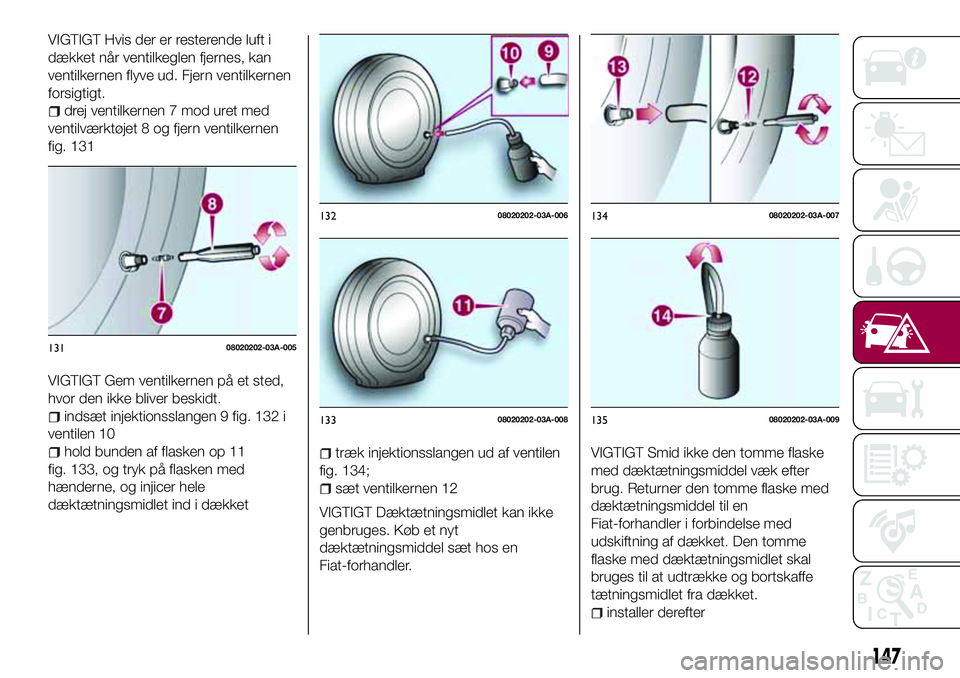

drej ventilkernen 7 mod uret med
ventilværktøjet 8 og fjern ventilkernen
fig. 131
VIGTIGT Gem ventilkernen på et sted,
hvor den ikke bliver beskidt.
indsæt injektionsslangen 9 fig. 132 i
ventilen 10
hold bunden af flasken op 11
fig. 133, og tryk på flasken med
hænderne, og injicer hele
dæktætningsmidlet ind i dækkettræk injektionsslangen ud af ventilen
fig. 134;
sæt ventilkernen 12
VIGTIGT Dæktætningsmidlet kan ikke
genbruges. Køb et nyt
dæktætningsmiddel sæt hos en
Fiat-forhandler.VIGTIGT Smid ikke den tomme flaske
med dæktætningsmiddel væk efter
brug. Returner den tomme flaske med
dæktætningsmiddel til en
Fiat-forhandler i forbindelse med
udskiftning af dækket. Den tomme
flaske med dæktætningsmidlet skal
bruges til at udtrække og bortskaffe
tætningsmidlet fra dækket.
installer derefter
13108020202-03A-005
13208020202-03A-006
13308020202-03A-008
13408020202-03A-007
13508020202-03A-009
147

indsprøjtningsslangen til tappen 14
fig. 135 på flasken for at forhindre
lækage af eventuelt resterende
tætningsmiddel
klæb klistermærket med
hastighedsbegrænsningen på et
område, hvor det kan let kan ses af
føreren;

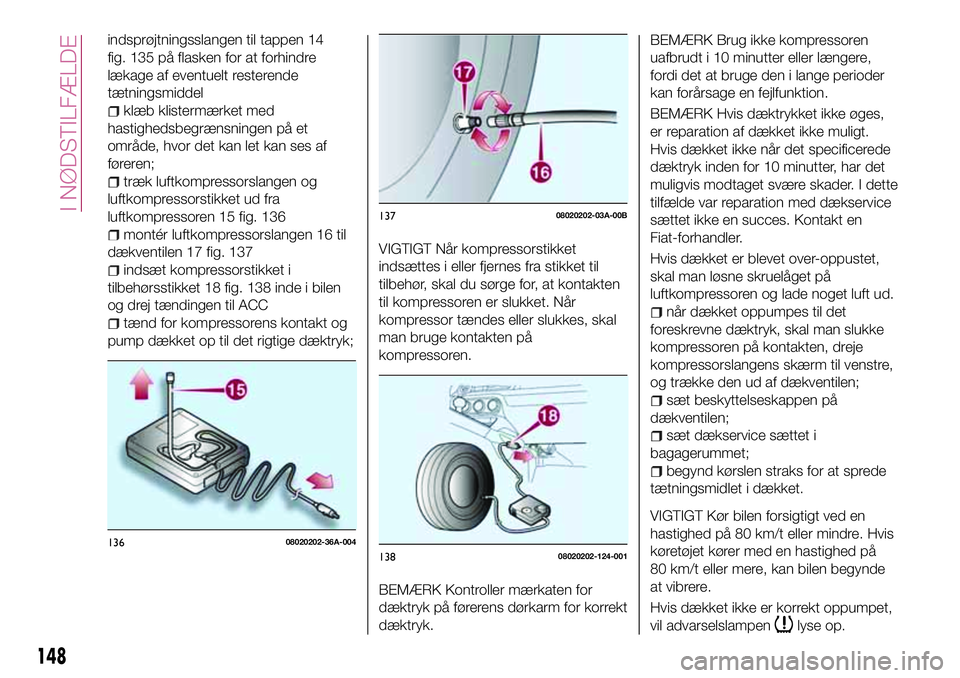

træk luftkompressorslangen og
luftkompressorstikket ud fra
luftkompressoren 15 fig. 136
montér luftkompressorslangen 16 til
dækventilen 17 fig. 137
indsæt kompressorstikket i
tilbehørsstikket 18 fig. 138 inde i bilen
og drej tændingen til ACC
tænd for kompressorens kontakt og
pump dækket op til det rigtige dæktryk;
VIGTIGT Når kompressorstikket
indsættes i eller fjernes fra stikket til
tilbehør, skal du sørge for, at kontakten
til kompressoren er slukket. Når
kompressor tændes eller slukkes, skal
man bruge kontakten på
kompressoren.
BEMÆRK Kontroller mærkaten for
dæktryk på førerens dørkarm for korrekt
dæktryk.BEMÆRK Brug ikke kompressoren
uafbrudt i 10 minutter eller længere,
fordi det at bruge den i lange perioder
kan forårsage en fejlfunktion.
BEMÆRK Hvis dæktrykket ikke øges,
er reparation af dækket ikke muligt.
Hvis dækket ikke når det specificerede
dæktryk inden for 10 minutter, har det
muligvis modtaget svære skader. I dette
tilfælde var reparation med dækservice
sættet ikke en succes. Kontakt en
Fiat-forhandler.
Hvis dækket er blevet over-oppustet,
skal man løsne skruelåget på
luftkompressoren og lade noget luft ud.
når dækket oppumpes til det
foreskrevne dæktryk, skal man slukke
kompressoren på kontakten, dreje
kompressorslangens skærm til venstre,
og trække den ud af dækventilen;
sæt beskyttelseskappen på
dækventilen;
sæt dækservice sættet i
bagagerummet;
begynd kørslen straks for at sprede
tætningsmidlet i dækket.
VIGTIGT Kør bilen forsigtigt ved en
hastighed på 80 km/t eller mindre. Hvis
køretøjet kører med en hastighed på
80 km/t eller mere, kan bilen begynde
at vibrere.
Hvis dækket ikke er korrekt oppumpet,
vil advarselslampen
lyse op.
13608020202-36A-004
13708020202-03A-00B
13808020202-124-001
148
