FIAT 124 SPIDER 2018 Drift- och underhållshandbok (in Swedish)

dörrar eller fällbart tak är
öppna/stängda ska du återställa den
med hjälp av ovanstående förfaranden.

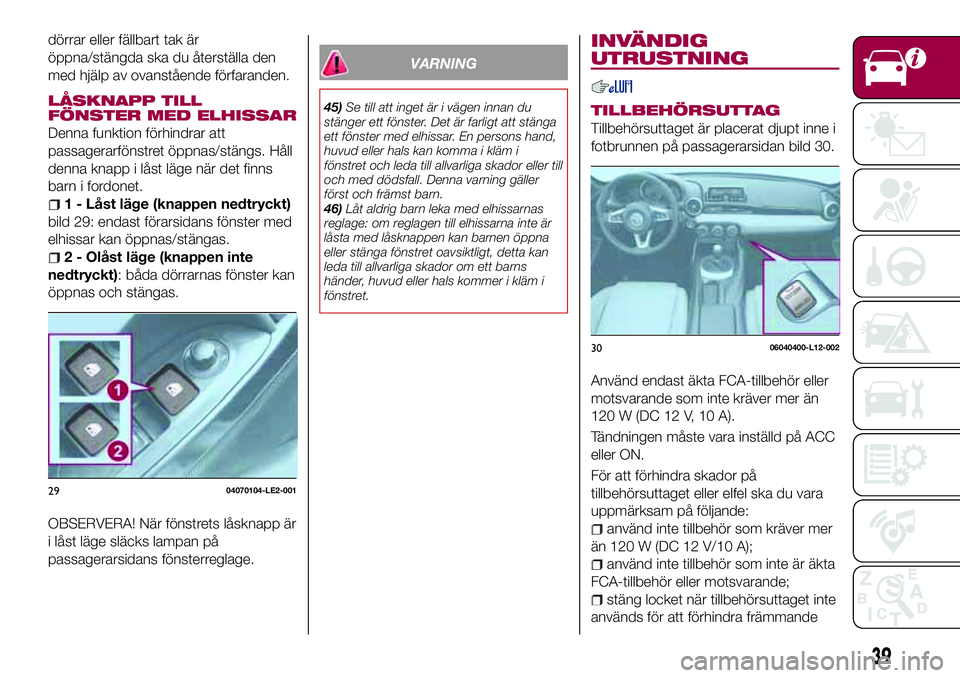

LÅSKNAPP TILL
FÖNSTER MED ELHISSAR
Denna funktion förhindrar att
passagerarfönstret öppnas/stängs. Håll
denna knapp i låst läge när det finns
barn i fordonet.
1 - Låst läge (knappen nedtryckt)
bild 29: endast förarsidans fönster med
elhissar kan öppnas/stängas.
2 - Olåst läge (knappen inte
nedtryckt): båda dörrarnas fönster kan
öppnas och stängas.
OBSERVERA! När fönstrets låsknapp är
i låst läge släcks lampan på
passagerarsidans fönsterreglage.
VARNING
45)Se till att inget är i vägen innan du
stänger ett fönster. Det är farligt att stänga
ett fönster med elhissar. En persons hand,
huvud eller hals kan komma i kläm i
fönstret och leda till allvarliga skador eller till
och med dödsfall. Denna varning gäller
först och främst barn.
46)Låt aldrig barn leka med elhissarnas
reglage: om reglagen till elhissarna inte är
låsta med låsknappen kan barnen öppna
eller stänga fönstret oavsiktligt, detta kan
leda till allvarliga skador om ett barns
händer, huvud eller hals kommer i kläm i
fönstret.
INVÄNDIG
UTRUSTNING
TILLBEHÖRSUTTAG
Tillbehörsuttaget är placerat djupt inne i
fotbrunnen på passagerarsidan bild 30.
Använd endast äkta FCA-tillbehör eller
motsvarande som inte kräver mer än
120 W (DC 12 V, 10 A).
Tändningen måste vara inställd på ACC
eller ON.
För att förhindra skador på
tillbehörsuttaget eller elfel ska du vara
uppmärksam på följande:
använd inte tillbehör som kräver mer
än 120 W (DC 12 V/10 A);
använd inte tillbehör som inte är äkta
FCA-tillbehör eller motsvarande;
stäng locket när tillbehörsuttaget inte
används för att förhindra främmande
2904070104-LE2-001
3006040400-L12-002
39

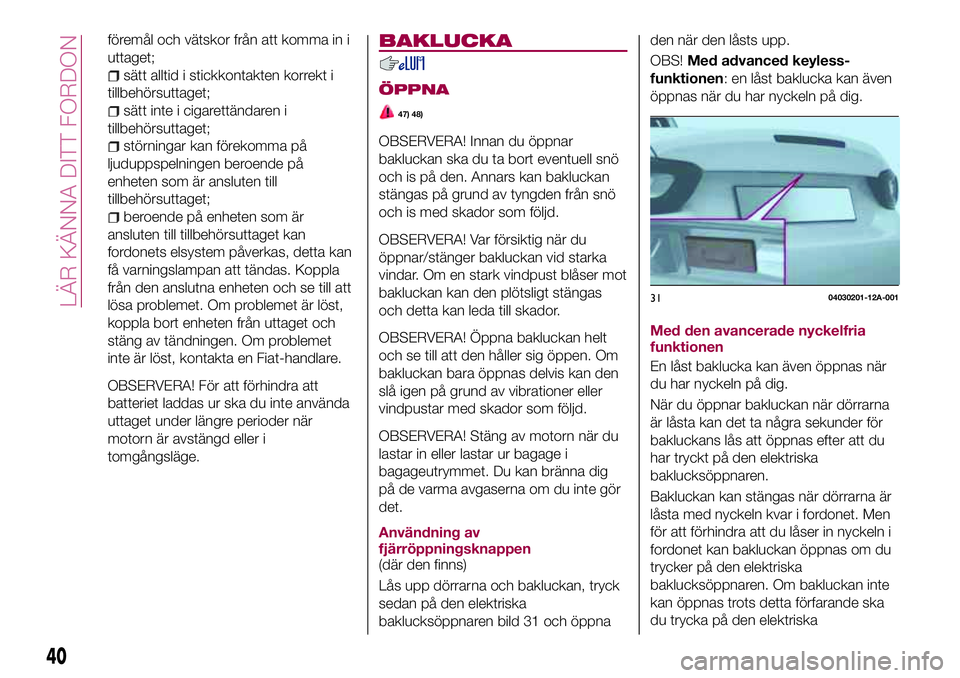

föremål och vätskor från att komma in i
uttaget;
sätt alltid i stickkontakten korrekt i
tillbehörsuttaget;
sätt inte i cigarettändaren i
tillbehörsuttaget;
störningar kan förekomma på
ljuduppspelningen beroende på
enheten som är ansluten till
tillbehörsuttaget;
beroende på enheten som är
ansluten till tillbehörsuttaget kan
fordonets elsystem påverkas, detta kan
få varningslampan att tändas. Koppla
från den anslutna enheten och se till att
lösa problemet. Om problemet är löst,
koppla bort enheten från uttaget och
stäng av tändningen. Om problemet
inte är löst, kontakta en Fiat-handlare.
OBSERVERA! För att förhindra att
batteriet laddas ur ska du inte använda
uttaget under längre perioder när
motorn är avstängd eller i
tomgångsläge.
BAKLUCKA
ÖPPNA
47) 48)
OBSERVERA! Innan du öppnar
bakluckan ska du ta bort eventuell snö
och is på den. Annars kan bakluckan
stängas på grund av tyngden från snö
och is med skador som följd.
OBSERVERA! Var försiktig när du
öppnar/stänger bakluckan vid starka
vindar. Om en stark vindpust blåser mot
bakluckan kan den plötsligt stängas
och detta kan leda till skador.
OBSERVERA! Öppna bakluckan helt
och se till att den håller sig öppen. Om
bakluckan bara öppnas delvis kan den
slå igen på grund av vibrationer eller
vindpustar med skador som följd.
OBSERVERA! Stäng av motorn när du
lastar in eller lastar ur bagage i
bagageutrymmet. Du kan bränna dig
på de varma avgaserna om du inte gör
det.
Användning av
fjärröppningsknappen
(där den finns)
Lås upp dörrarna och bakluckan, tryck
sedan på den elektriska
baklucksöppnaren bild 31 och öppnaden när den låsts upp.
OBS!Med advanced keyless-
funktionen: en låst baklucka kan även
öppnas när du har nyckeln på dig.
Med den avancerade nyckelfria
funktionen
En låst baklucka kan även öppnas när
du har nyckeln på dig.
När du öppnar bakluckan när dörrarna
är låsta kan det ta några sekunder för
bakluckans lås att öppnas efter att du
har tryckt på den elektriska
baklucksöppnaren.
Bakluckan kan stängas när dörrarna är
låsta med nyckeln kvar i fordonet. Men
för att förhindra att du låser in nyckeln i
fordonet kan bakluckan öppnas om du
trycker på den elektriska
baklucksöppnaren. Om bakluckan inte
kan öppnas trots detta förfarande ska
du trycka på den elektriska
3104030201-12A-001
40
LÄR KÄNNA DITT FORDON

baklucksöppnaren för att öppna
bakluckan helt efter att ha tryckt ihop
bakluckan för att stänga den helt.
Om fordonets batteri är urladdat eller
om det elektriska systemet inte fungerar
och bakluckan inte kan öppnas går det
att öppna bakluckan med ett
nödförfarande (se avsnittet "När det inte
går att öppna bakluckan" i detta
kapitel).

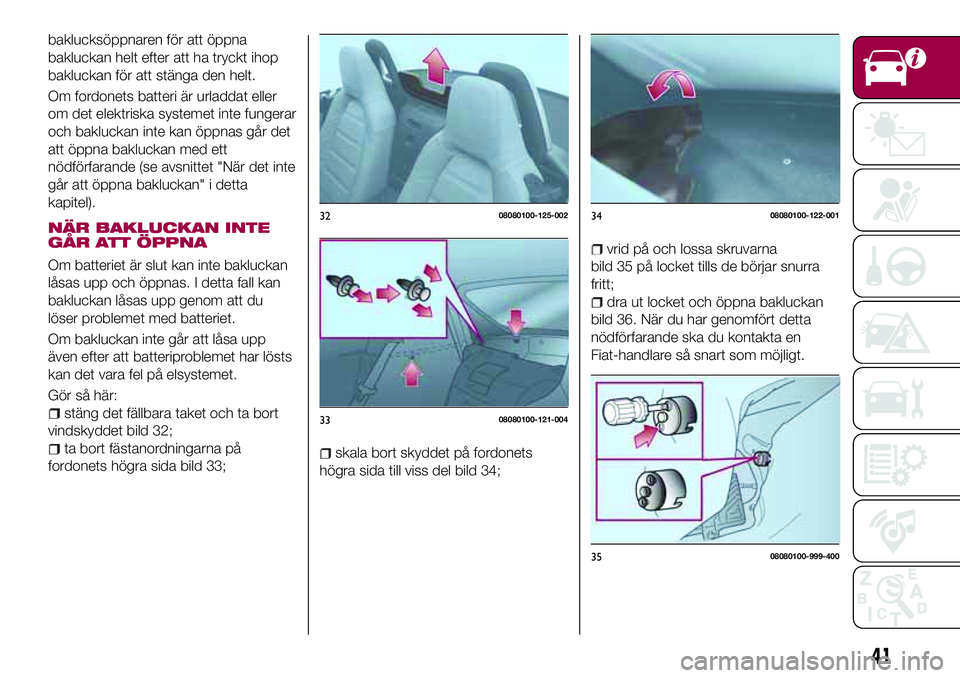

NÄR BAKLUCKAN INTE
GÅR ATT ÖPPNA
Om batteriet är slut kan inte bakluckan
låsas upp och öppnas. I detta fall kan
bakluckan låsas upp genom att du
löser problemet med batteriet.
Om bakluckan inte går att låsa upp
även efter att batteriproblemet har lösts
kan det vara fel på elsystemet.
Gör så här:
stäng det fällbara taket och ta bort
vindskyddet bild 32;
ta bort fästanordningarna på
fordonets högra sida bild 33;skala bort skyddet på fordonets
högra sida till viss del bild 34;
vrid på och lossa skruvarna
bild 35 på locket tills de börjar snurra
fritt;
dra ut locket och öppna bakluckan
bild 36. När du har genomfört detta
nödförfarande ska du kontakta en
Fiat-handlare så snart som möjligt.
3208080100-125-002
3308080100-121-004
3408080100-122-001
3508080100-999-400
41

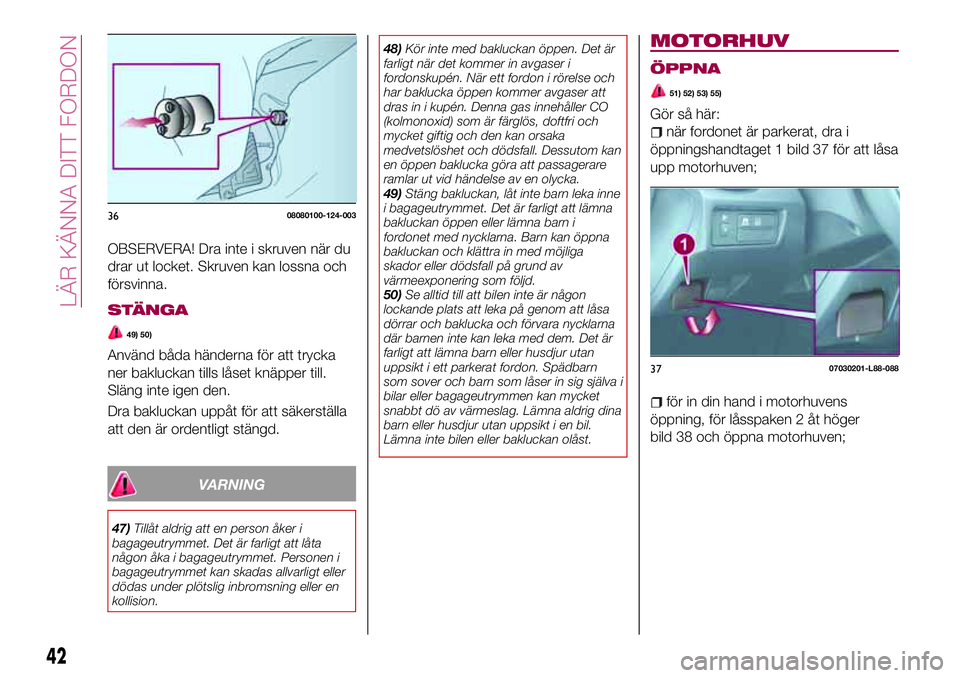

OBSERVERA! Dra inte i skruven när du
drar ut locket. Skruven kan lossna och
försvinna.
STÄNGA
49) 50)
Använd båda händerna för att trycka
ner bakluckan tills låset knäpper till.
Släng inte igen den.
Dra bakluckan uppåt för att säkerställa
att den är ordentligt stängd.
VARNING
47)Tillåt aldrig att en person åker i
bagageutrymmet. Det är farligt att låta
någon åka i bagageutrymmet. Personen i
bagageutrymmet kan skadas allvarligt eller
dödas under plötslig inbromsning eller en
kollision.48)Kör inte med bakluckan öppen. Det är
farligt när det kommer in avgaser i
fordonskupén. När ett fordon i rörelse och
har baklucka öppen kommer avgaser att
dras in i kupén. Denna gas innehåller CO
(kolmonoxid) som är färglös, doftfri och
mycket giftig och den kan orsaka
medvetslöshet och dödsfall. Dessutom kan
en öppen baklucka göra att passagerare
ramlar ut vid händelse av en olycka.
49)Stäng bakluckan, låt inte barn leka inne
i bagageutrymmet. Det är farligt att lämna
bakluckan öppen eller lämna barn i
fordonet med nycklarna. Barn kan öppna
bakluckan och klättra in med möjliga
skador eller dödsfall på grund av
värmeexponering som följd.
50)Se alltid till att bilen inte är någon
lockande plats att leka på genom att låsa
dörrar och baklucka och förvara nycklarna
där barnen inte kan leka med dem. Det är
farligt att lämna barn eller husdjur utan
uppsikt i ett parkerat fordon. Spädbarn
som sover och barn som låser in sig själva i
bilar eller bagageutrymmen kan mycket
snabbt dö av värmeslag. Lämna aldrig dina
barn eller husdjur utan uppsikt i en bil.
Lämna inte bilen eller bakluckan olåst.
MOTORHUV
ÖPPNA
51) 52) 53) 55)
Gör så här:
när fordonet är parkerat, dra i
öppningshandtaget 1 bild 37 för att låsa
upp motorhuven;
för in din hand i motorhuvens
öppning, för låsspaken 2 åt höger
bild 38 och öppna motorhuven;
3608080100-124-003
3707030201-L88-088
42
LÄR KÄNNA DITT FORDON

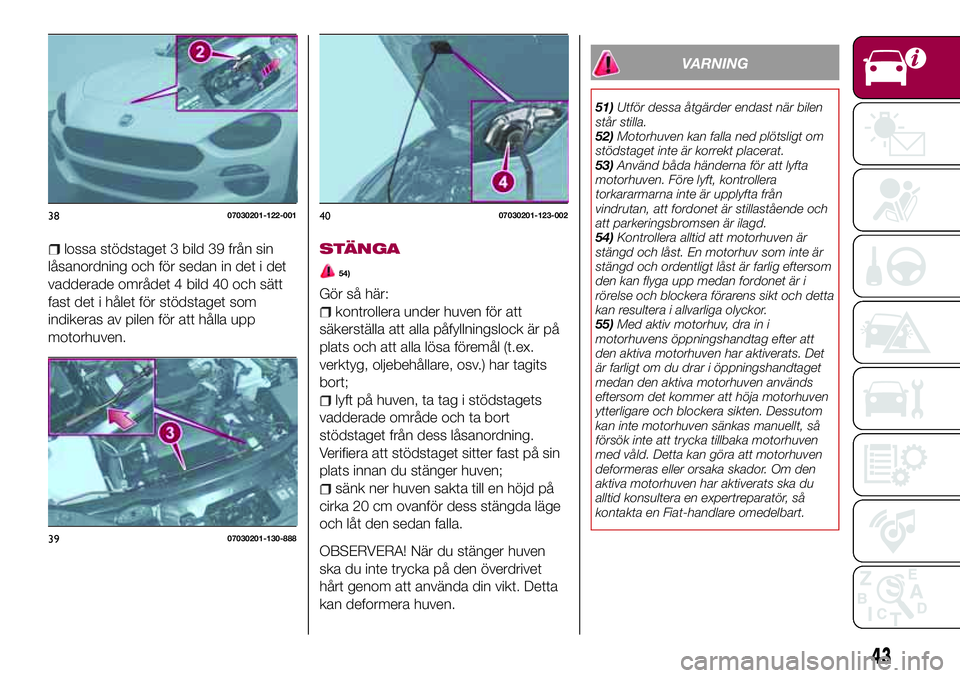

lossa stödstaget 3 bild 39 från sin
låsanordning och för sedan in det i det
vadderade området 4 bild 40 och sätt
fast det i hålet för stödstaget som
indikeras av pilen för att hålla upp
motorhuven.STÄNGA
54)
Gör så här:
kontrollera under huven för att
säkerställa att alla påfyllningslock är på
plats och att alla lösa föremål (t.ex.
verktyg, oljebehållare, osv.) har tagits
bort;
lyft på huven, ta tag i stödstagets
vadderade område och ta bort
stödstaget från dess låsanordning.
Verifiera att stödstaget sitter fast på sin
plats innan du stänger huven;
sänk ner huven sakta till en höjd på
cirka 20 cm ovanför dess stängda läge
och låt den sedan falla.
OBSERVERA! När du stänger huven
ska du inte trycka på den överdrivet
hårt genom att använda din vikt. Detta
kan deformera huven.
VARNING
51)Utför dessa åtgärder endast när bilen
står stilla.
52)Motorhuven kan falla ned plötsligt om
stödstaget inte är korrekt placerat.
53)Använd båda händerna för att lyfta
motorhuven. Före lyft, kontrollera
torkararmarna inte är upplyfta från
vindrutan, att fordonet är stillastående och
att parkeringsbromsen är ilagd.
54)Kontrollera alltid att motorhuven är
stängd och låst. En motorhuv som inte är
stängd och ordentligt låst är farlig eftersom
den kan flyga upp medan fordonet är i
rörelse och blockera förarens sikt och detta
kan resultera i allvarliga olyckor.
55)Med aktiv motorhuv, dra in i
motorhuvens öppningshandtag efter att
den aktiva motorhuven har aktiverats. Det
är farligt om du drar i öppningshandtaget
medan den aktiva motorhuven används
eftersom det kommer att höja motorhuven
ytterligare och blockera sikten. Dessutom
kan inte motorhuven sänkas manuellt, så
försök inte att trycka tillbaka motorhuven
med våld. Detta kan göra att motorhuven
deformeras eller orsaka skador. Om den
aktiva motorhuven har aktiverats ska du
alltid konsultera en expertreparatör, så
kontakta en Fiat-handlare omedelbart.
3807030201-122-001
3907030201-130-888
4007030201-123-002
43

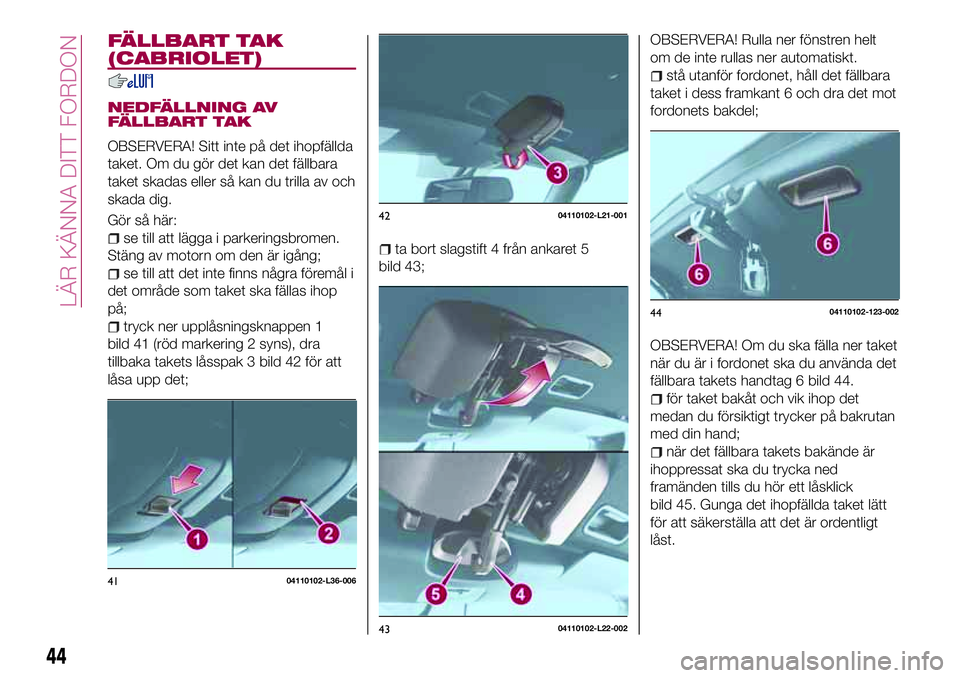

FÄLLBART TAK
(CABRIOLET)
NEDFÄLLNING AV
FÄLLBART TAK
OBSERVERA! Sitt inte på det ihopfällda
taket. Om du gör det kan det fällbara
taket skadas eller så kan du trilla av och
skada dig.
Gör så här:
se till att lägga i parkeringsbromen.
Stäng av motorn om den är igång;
se till att det inte finns några föremål i
det område som taket ska fällas ihop
på;
tryck ner upplåsningsknappen 1
bild 41 (röd markering 2 syns), dra
tillbaka takets låsspak 3 bild 42 för att
låsa upp det;
ta bort slagstift 4 från ankaret 5
bild 43;
OBSERVERA! Rulla ner fönstren helt
om de inte rullas ner automatiskt.
stå utanför fordonet, håll det fällbara
taket i dess framkant 6 och dra det mot
fordonets bakdel;
OBSERVERA! Om du ska fälla ner taket
när du är i fordonet ska du använda det
fällbara takets handtag 6 bild 44.
för taket bakåt och vik ihop det
medan du försiktigt trycker på bakrutan
med din hand;
när det fällbara takets bakände är
ihoppressat ska du trycka ned
framänden tills du hör ett låsklick
bild 45. Gunga det ihopfällda taket lätt
för att säkerställa att det är ordentligt
låst.
4104110102-L36-006
4204110102-L21-001
4304110102-L22-002
4404110102-123-002
44
LÄR KÄNNA DITT FORDON

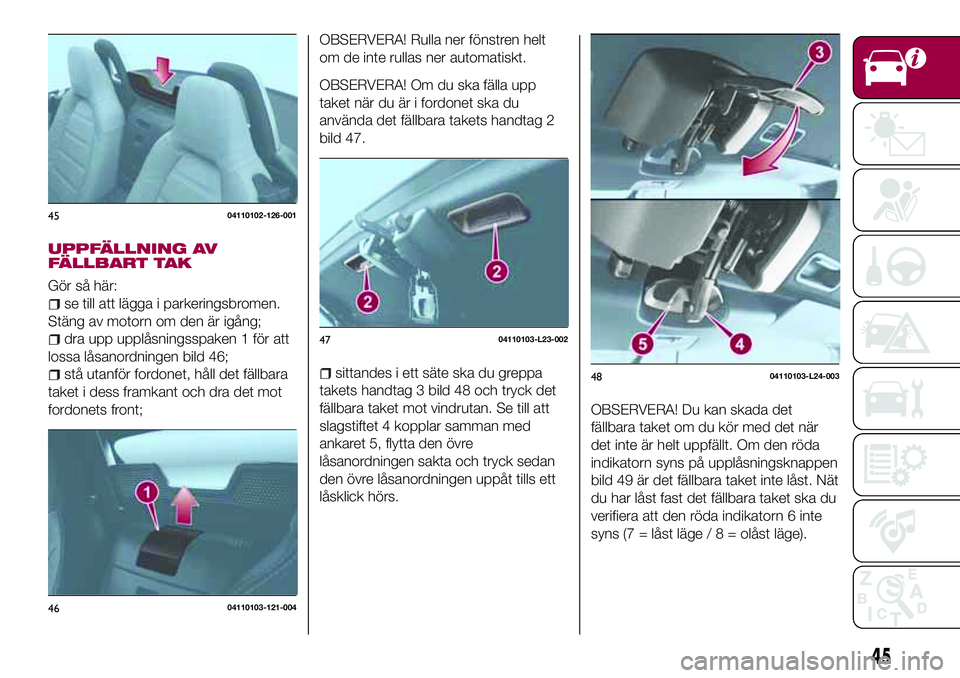

UPPFÄLLNING AV
FÄLLBART TAK
Gör så här:
se till att lägga i parkeringsbromen.
Stäng av motorn om den är igång;
dra upp upplåsningsspaken 1 för att
lossa låsanordningen bild 46;
stå utanför fordonet, håll det fällbara
taket i dess framkant och dra det mot
fordonets front;
OBSERVERA! Rulla ner fönstren helt
om de inte rullas ner automatiskt.
OBSERVERA! Om du ska fälla upp
taket när du är i fordonet ska du
använda det fällbara takets handtag 2
bild 47.
sittandes i ett säte ska du greppa
takets handtag 3 bild 48 och tryck det
fällbara taket mot vindrutan. Se till att
slagstiftet 4 kopplar samman med
ankaret 5, flytta den övre
låsanordningen sakta och tryck sedan
den övre låsanordningen uppåt tills ett
låsklick hörs.
OBSERVERA! Du kan skada det
fällbara taket om du kör med det när
det inte är helt uppfällt. Om den röda
indikatorn syns på upplåsningsknappen
bild 49 är det fällbara taket inte låst. Nät
du har låst fast det fällbara taket ska du
verifiera att den röda indikatorn 6 inte
syns (7 = låst läge/8=olåst läge).
4504110102-126-001
4604110103-121-004
4704110103-L23-002
4804110103-L24-003
45

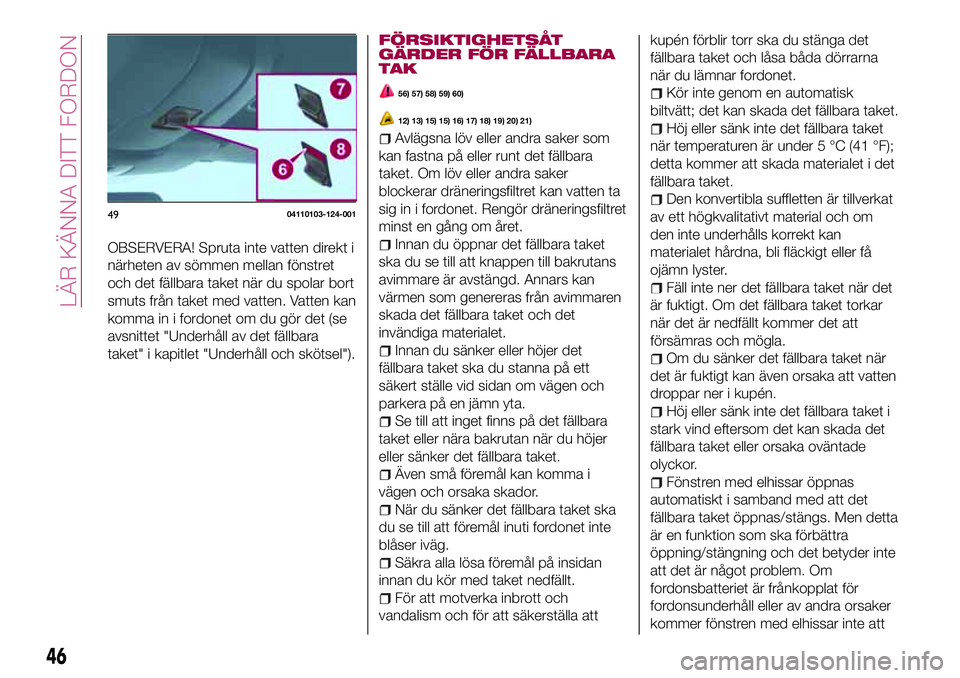

OBSERVERA! Spruta inte vatten direkt i
närheten av sömmen mellan fönstret
och det fällbara taket när du spolar bort
smuts från taket med vatten. Vatten kan
komma in i fordonet om du gör det (se
avsnittet "Underhåll av det fällbara
taket" i kapitlet "Underhåll och skötsel").FÖRSIKTIGHETSÅT
GÄRDER FÖR FÄLLBARA
TAK
56) 57) 58) 59) 60)
12) 13) 15) 15) 16) 17) 18) 19) 20) 21)
Avlägsna löv eller andra saker som
kan fastna på eller runt det fällbara
taket. Om löv eller andra saker
blockerar dräneringsfiltret kan vatten ta
sig in i fordonet. Rengör dräneringsfiltret
minst en gång om året.
Innan du öppnar det fällbara taket
ska du se till att knappen till bakrutans
avimmare är avstängd. Annars kan
värmen som genereras från avimmaren
skada det fällbara taket och det
invändiga materialet.
Innan du sänker eller höjer det
fällbara taket ska du stanna på ett
säkert ställe vid sidan om vägen och
parkera på en jämn yta.
Se till att inget finns på det fällbara
taket eller nära bakrutan när du höjer
eller sänker det fällbara taket.
Även små föremål kan komma i
vägen och orsaka skador.
När du sänker det fällbara taket ska
du se till att föremål inuti fordonet inte
blåser iväg.
Säkra alla lösa föremål på insidan
innan du kör med taket nedfällt.
För att motverka inbrott och
vandalism och för att säkerställa attkupén förblir torr ska du stänga det
fällbara taket och låsa båda dörrarna
när du lämnar fordonet.
Kör inte genom en automatisk
biltvätt; det kan skada det fällbara taket.
Höj eller sänk inte det fällbara taket
när temperaturen är under 5 °C (41 °F);
detta kommer att skada materialet i det
fällbara taket.
Den konvertibla suffletten är tillverkat
av ett högkvalitativt material och om
den inte underhålls korrekt kan
materialet hårdna, bli fläckigt eller få
ojämn lyster.
Fäll inte ner det fällbara taket när det
är fuktigt. Om det fällbara taket torkar
när det är nedfällt kommer det att
försämras och mögla.
Om du sänker det fällbara taket när
det är fuktigt kan även orsaka att vatten
droppar ner i kupén.
Höj eller sänk inte det fällbara taket i
stark vind eftersom det kan skada det
fällbara taket eller orsaka oväntade
olyckor.
Fönstren med elhissar öppnas
automatiskt i samband med att det
fällbara taket öppnas/stängs. Men detta
är en funktion som ska förbättra
öppning/stängning och det betyder inte
att det är något problem. Om
fordonsbatteriet är frånkopplat för
fordonsunderhåll eller av andra orsaker
kommer fönstren med elhissar inte att
4904110103-124-001
46
LÄR KÄNNA DITT FORDON

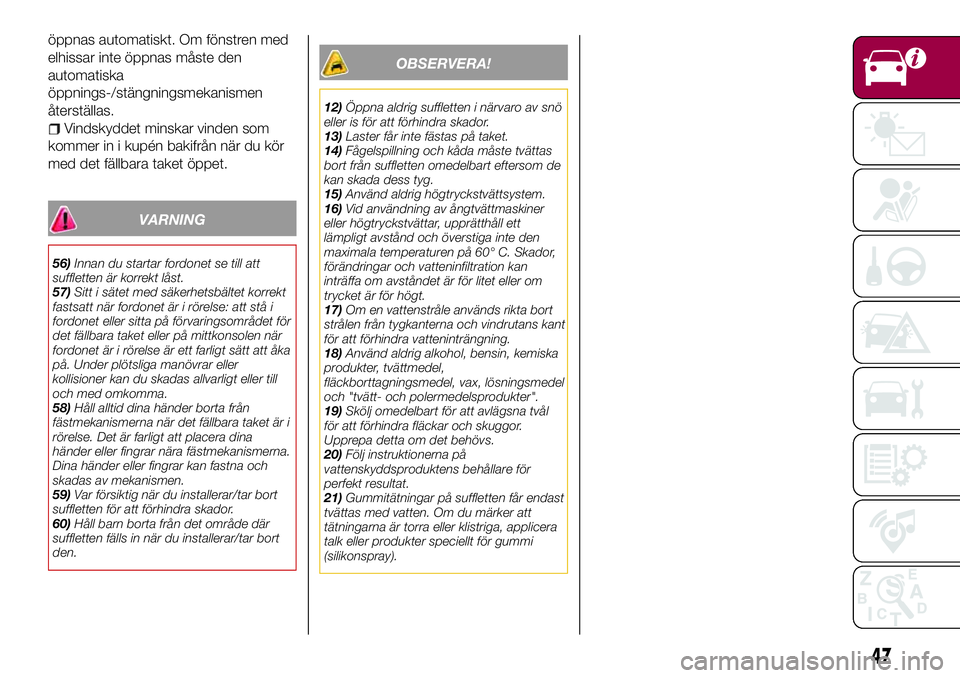

öppnas automatiskt. Om fönstren med
elhissar inte öppnas måste den
automatiska
öppnings-/stängningsmekanismen
återställas.
Vindskyddet minskar vinden som
kommer in i kupén bakifrån när du kör
med det fällbara taket öppet.
VARNING
56)Innan du startar fordonet se till att
suffletten är korrekt låst.
57)Sitt i sätet med säkerhetsbältet korrekt
fastsatt när fordonet är i rörelse: att stå i
fordonet eller sitta på förvaringsområdet för
det fällbara taket eller på mittkonsolen när
fordonet är i rörelse är ett farligt sätt att åka
på. Under plötsliga manövrar eller
kollisioner kan du skadas allvarligt eller till
och med omkomma.
58)Håll alltid dina händer borta från
fästmekanismerna när det fällbara taket är i
rörelse. Det är farligt att placera dina
händer eller fingrar nära fästmekanismerna.
Dina händer eller fingrar kan fastna och
skadas av mekanismen.
59)Var försiktig när du installerar/tar bort
suffletten för att förhindra skador.
60)Håll barn borta från det område där
suffletten fälls in när du installerar/tar bort
den.
OBSERVERA!
12)Öppna aldrig suffletten i närvaro av snö
eller is för att förhindra skador.
13)Laster får inte fästas på taket.
14)Fågelspillning och kåda måste tvättas
bort från suffletten omedelbart eftersom de
kan skada dess tyg.
15)Använd aldrig högtryckstvättsystem.
16)Vid användning av ångtvättmaskiner
eller högtryckstvättar, upprätthåll ett
lämpligt avstånd och överstiga inte den
maximala temperaturen på 60° C. Skador,
förändringar och vatteninfiltration kan
inträffa om avståndet är för litet eller om
trycket är för högt.
17)Om en vattenstråle används rikta bort
strålen från tygkanterna och vindrutans kant
för att förhindra vatteninträngning.
18)Använd aldrig alkohol, bensin, kemiska
produkter, tvättmedel,
fläckborttagningsmedel, vax, lösningsmedel
och "tvätt- och polermedelsprodukter".
19)Skölj omedelbart för att avlägsna tvål
för att förhindra fläckar och skuggor.
Upprepa detta om det behövs.
20)Följ instruktionerna på
vattenskyddsproduktens behållare för
perfekt resultat.
21)Gummitätningar på suffletten får endast
tvättas med vatten. Om du märker att
tätningarna är torra eller klistriga, applicera
talk eller produkter speciellt för gummi
(silikonspray).
47

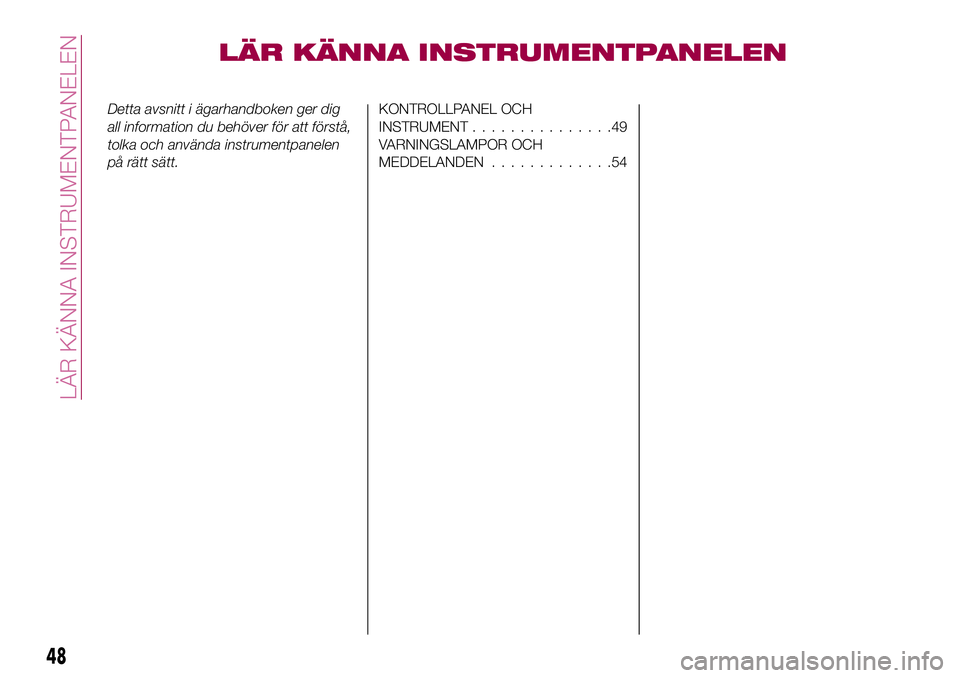

LÄR KÄNNA INSTRUMENTPANELEN
Detta avsnitt i ägarhandboken ger dig
all information du behöver för att förstå,
tolka och använda instrumentpanelen
på rätt sätt.KONTROLLPANEL OCH
INSTRUMENT...............49
VARNINGSLAMPOR OCH
MEDDELANDEN.............54
48
LÄR KÄNNA INSTRUMENTPANELEN
