FIAT 124 SPIDER 2018 Instructieboek (in Dutch)

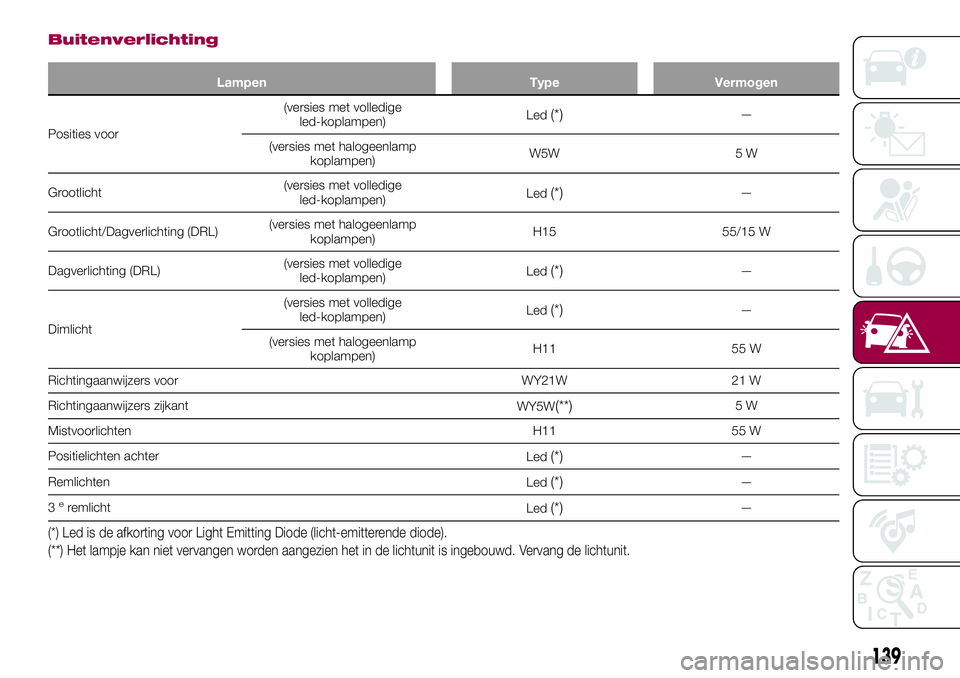

Buitenverlichting
Lampen Type Vermogen
Posities voor(versies met volledige
led-koplampen)Led
(*)—
(versies met halogeenlamp
koplampen)W5W 5 W
Grootlicht(versies met volledige
led-koplampen)Led
(*)—
Grootlicht/Dagverlichting (DRL)(versies met halogeenlamp
koplampen)H15 55/15 W
Dagverlichting (DRL)(versies met volledige
led-koplampen)Led
(*)—
Dimlicht(versies met volledige
led-koplampen)Led
(*)—
(versies met halogeenlamp
koplampen)H11 55 W
Richtingaanwijzers voor WY21W 21 W
Richtingaanwijzers zijkant
WY5W
(**)5W
Mistvoorlichten H11 55 W
Positielichten achter
Led
(*)—
Remlichten
Led
(*)—
3
eremlicht
Led(*)—
(*) Led is de afkorting voor Light Emitting Diode (licht-emitterende diode).
(**) Het lampje kan niet vervangen worden aangezien het in de lichtunit is ingebouwd. Vervang de lichtunit.
139

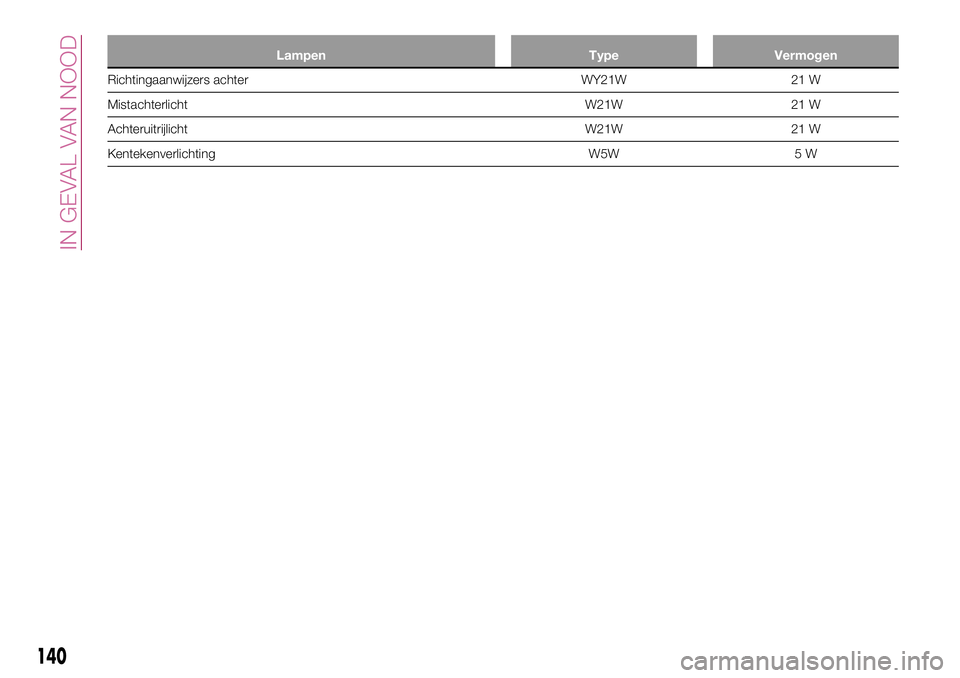

Lampen Type Vermogen
Richtingaanwijzers achter WY21W 21 W
Mistachterlicht W21W 21 W
Achteruitrijlicht W21W 21 W
Kentekenverlichting W5W 5 W
140
IN GEVAL VAN NOOD

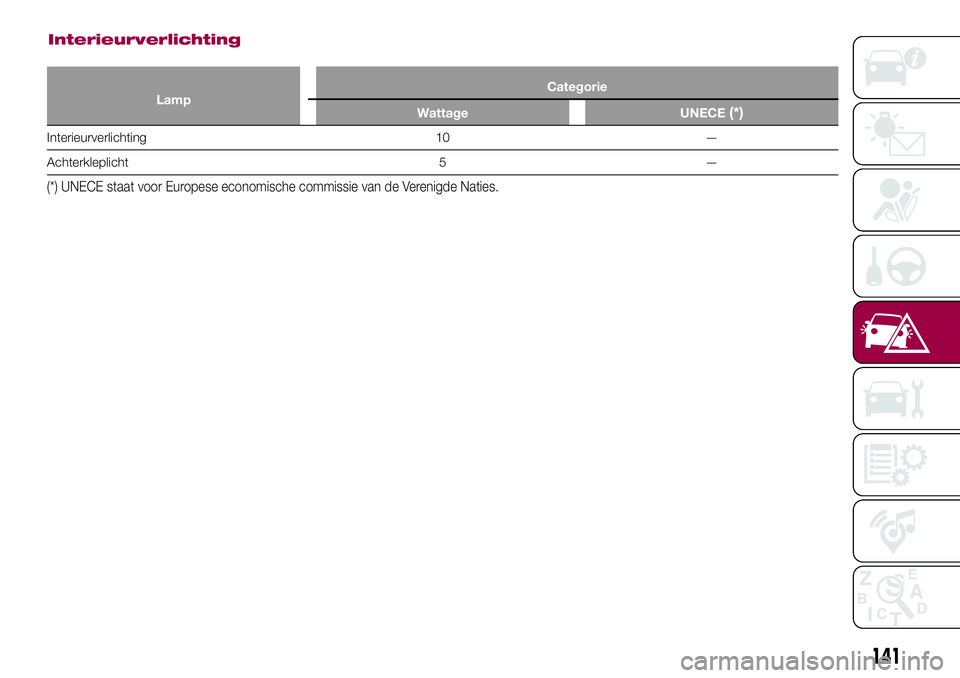

Interieurverlichting
LampCategorie
Wattage UNECE(*)
Interieurverlichting 10 —
Achterkleplicht 5 —
(*) UNECE staat voor Europese economische commissie van de Verenigde Naties.
141

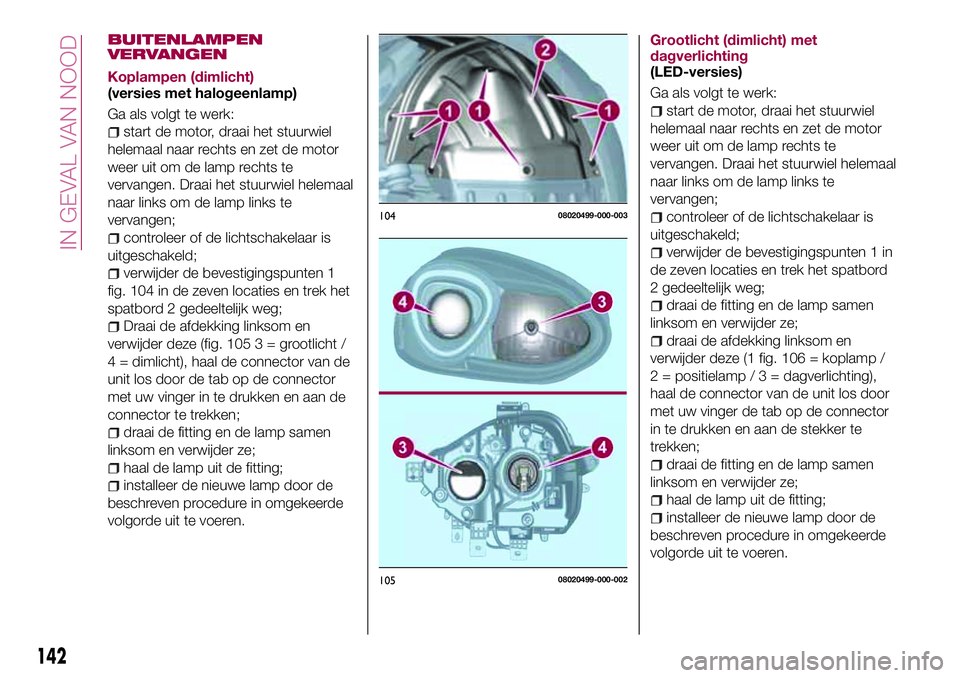

BUITENLAMPEN
VERVANGEN
Koplampen (dimlicht)
(versies met halogeenlamp)
Ga als volgt te werk:
start de motor, draai het stuurwiel
helemaal naar rechts en zet de motor
weer uit om de lamp rechts te
vervangen. Draai het stuurwiel helemaal
naar links om de lamp links te
vervangen;
controleer of de lichtschakelaar is
uitgeschakeld;
verwijder de bevestigingspunten 1
fig. 104 in de zeven locaties en trek het
spatbord 2 gedeeltelijk weg;
Draai de afdekking linksom en
verwijder deze (fig. 1053=grootlicht /
4 = dimlicht), haal de connector van de
unit los door de tab op de connector
met uw vinger in te drukken en aan de
connector te trekken;
draai de fitting en de lamp samen
linksom en verwijder ze;
haal de lamp uit de fitting;
installeer de nieuwe lamp door de
beschreven procedure in omgekeerde
volgorde uit te voeren.Grootlicht (dimlicht) met
dagverlichting
(LED-versies)
Ga als volgt te werk:
start de motor, draai het stuurwiel
helemaal naar rechts en zet de motor
weer uit om de lamp rechts te
vervangen. Draai het stuurwiel helemaal
naar links om de lamp links te
vervangen;
controleer of de lichtschakelaar is
uitgeschakeld;
verwijder de bevestigingspunten 1 in
de zeven locaties en trek het spatbord
2 gedeeltelijk weg;
draai de fitting en de lamp samen
linksom en verwijder ze;
draai de afdekking linksom en
verwijder deze (1 fig. 106 = koplamp /
2 = positielamp/3=dagverlichting),
haal de connector van de unit los door
met uw vinger de tab op de connector
in te drukken en aan de stekker te
trekken;
draai de fitting en de lamp samen
linksom en verwijder ze;
haal de lamp uit de fitting;
installeer de nieuwe lamp door de
beschreven procedure in omgekeerde
volgorde uit te voeren.
10408020499-000-003
10508020499-000-002
142
IN GEVAL VAN NOOD

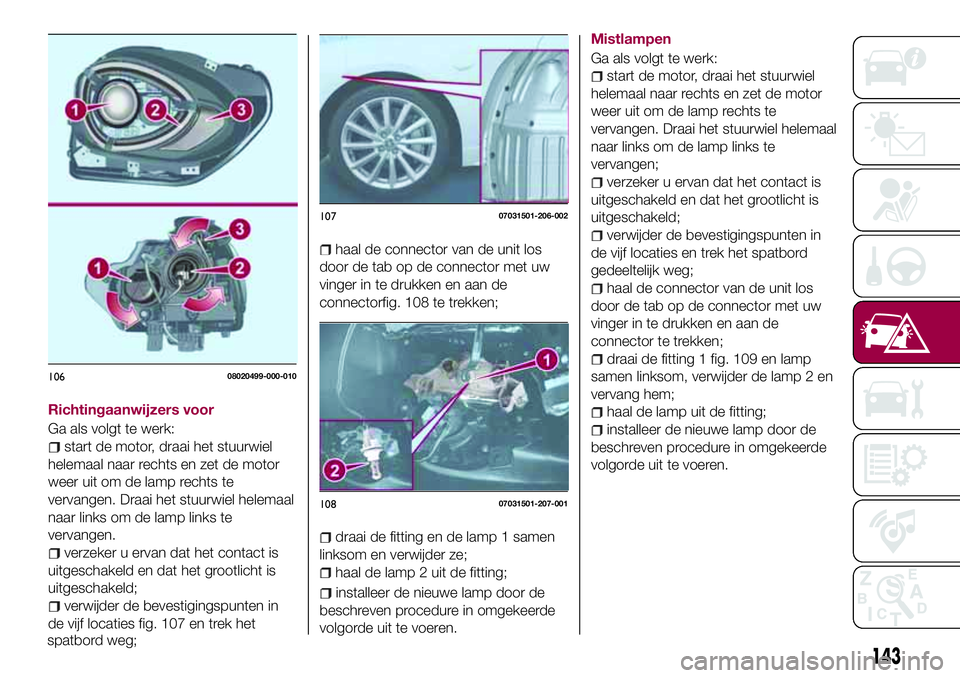

Richtingaanwijzers voor
Ga als volgt te werk:
start de motor, draai het stuurwiel
helemaal naar rechts en zet de motor
weer uit om de lamp rechts te
vervangen. Draai het stuurwiel helemaal
naar links om de lamp links te
vervangen.
verzeker u ervan dat het contact is
uitgeschakeld en dat het grootlicht is
uitgeschakeld;
verwijder de bevestigingspunten in
de vijf locaties fig. 107 en trek het
spatbord weg;
haal de connector van de unit los
door de tab op de connector met uw
vinger in te drukken en aan de
connectorfig. 108 te trekken;
draai de fitting en de lamp 1 samen
linksom en verwijder ze;
haal de lamp 2 uit de fitting;
installeer de nieuwe lamp door de
beschreven procedure in omgekeerde
volgorde uit te voeren.Mistlampen
Ga als volgt te werk:
start de motor, draai het stuurwiel
helemaal naar rechts en zet de motor
weer uit om de lamp rechts te
vervangen. Draai het stuurwiel helemaal
naar links om de lamp links te
vervangen;
verzeker u ervan dat het contact is
uitgeschakeld en dat het grootlicht is
uitgeschakeld;
verwijder de bevestigingspunten in
de vijf locaties en trek het spatbord
gedeeltelijk weg;
haal de connector van de unit los
door de tab op de connector met uw
vinger in te drukken en aan de
connector te trekken;
draai de fitting 1 fig. 109 en lamp
samen linksom, verwijder de lamp 2 en
vervang hem;
haal de lamp uit de fitting;
installeer de nieuwe lamp door de
beschreven procedure in omgekeerde
volgorde uit te voeren.
10608020499-000-010
10707031501-206-002
10807031501-207-001
143

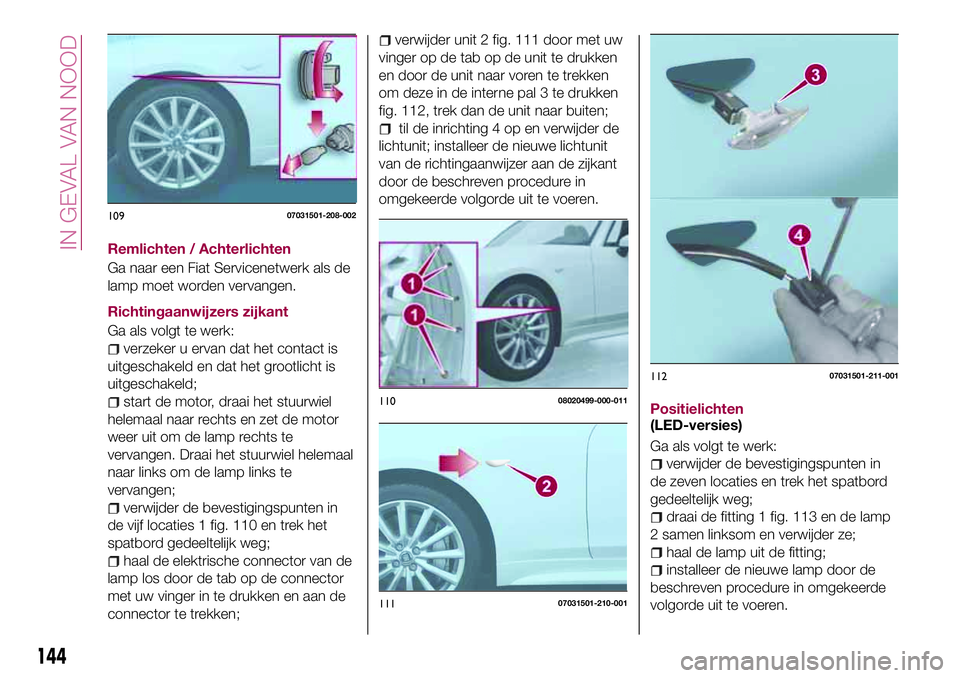

Remlichten / Achterlichten
Ga naar een Fiat Servicenetwerk als de
lamp moet worden vervangen.
Richtingaanwijzers zijkant
Ga als volgt te werk:
verzeker u ervan dat het contact is
uitgeschakeld en dat het grootlicht is
uitgeschakeld;
start de motor, draai het stuurwiel
helemaal naar rechts en zet de motor
weer uit om de lamp rechts te
vervangen. Draai het stuurwiel helemaal
naar links om de lamp links te
vervangen;
verwijder de bevestigingspunten in
de vijf locaties 1 fig. 110 en trek het
spatbord gedeeltelijk weg;
haal de elektrische connector van de
lamp los door de tab op de connector
met uw vinger in te drukken en aan de
connector te trekken;
verwijder unit 2 fig. 111 door met uw
vinger op de tab op de unit te drukken
en door de unit naar voren te trekken
om deze in de interne pal 3 te drukken
fig. 112, trek dan de unit naar buiten;
til de inrichting 4 op en verwijder de
lichtunit; installeer de nieuwe lichtunit
van de richtingaanwijzer aan de zijkant
door de beschreven procedure in
omgekeerde volgorde uit te voeren.
Positielichten
(LED-versies)
Ga als volgt te werk:
verwijder de bevestigingspunten in
de zeven locaties en trek het spatbord
gedeeltelijk weg;
draai de fitting 1 fig. 113 en de lamp
2 samen linksom en verwijder ze;
haal de lamp uit de fitting;
installeer de nieuwe lamp door de
beschreven procedure in omgekeerde
volgorde uit te voeren.
10907031501-208-002
11008020499-000-011
11107031501-210-001
11207031501-211-001
144
IN GEVAL VAN NOOD

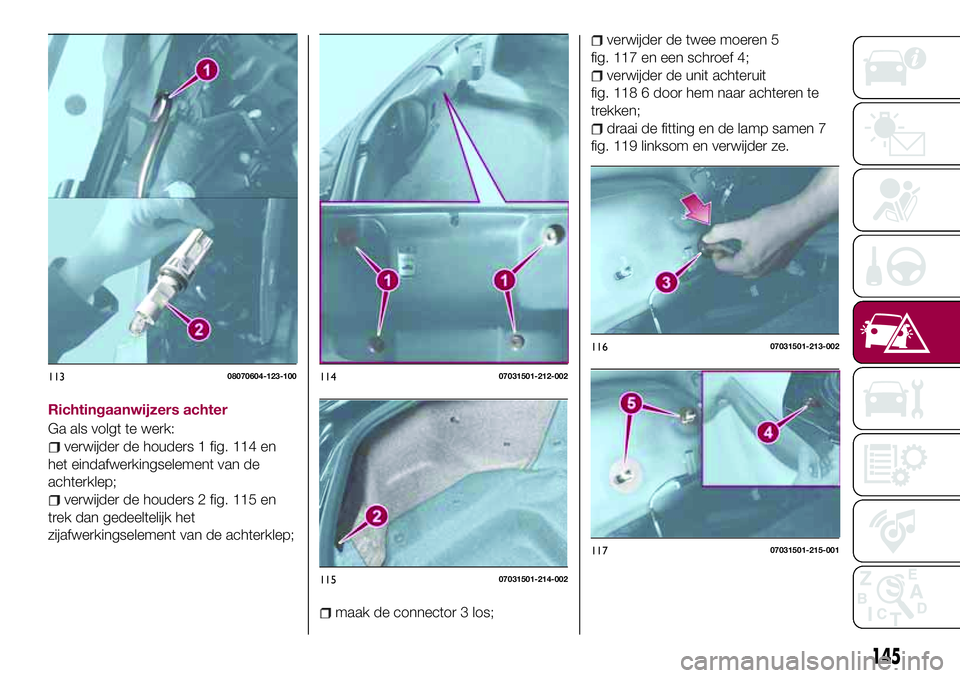

Richtingaanwijzers achter
Ga als volgt te werk:
verwijder de houders 1 fig. 114 en
het eindafwerkingselement van de
achterklep;
verwijder de houders 2 fig. 115 en
trek dan gedeeltelijk het
zijafwerkingselement van de achterklep;
maak de connector 3 los;
verwijder de twee moeren 5
fig. 117 en een schroef 4;
verwijder de unit achteruit
fig. 118 6 door hem naar achteren te
trekken;
draai de fitting en de lamp samen 7
fig. 119 linksom en verwijder ze.
11308070604-123-10011407031501-212-002
11507031501-214-002
11607031501-213-002
11707031501-215-001
145

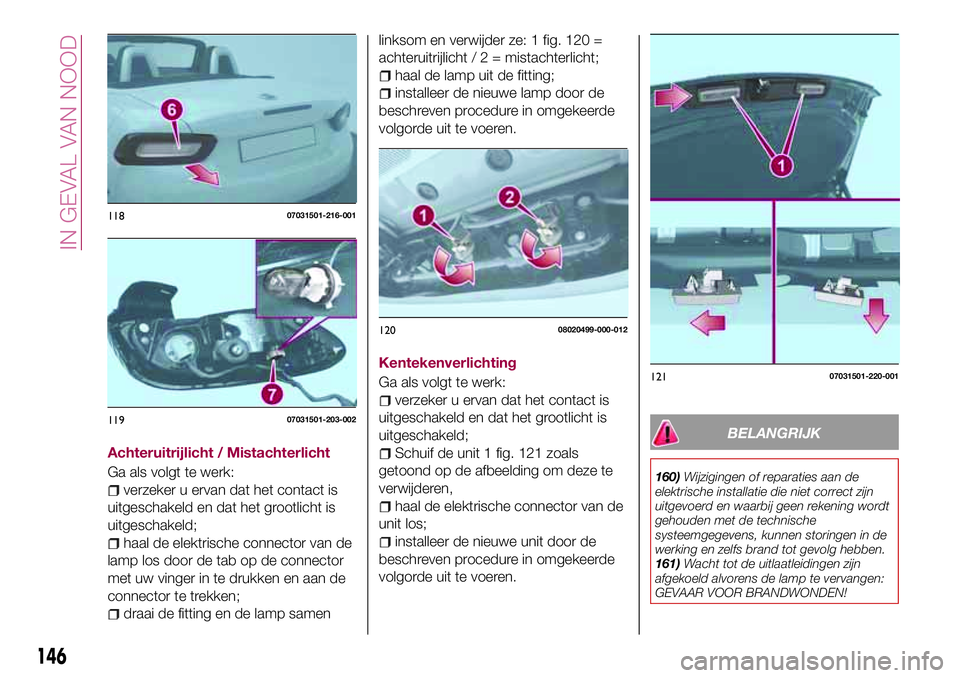

Achteruitrijlicht / Mistachterlicht
Ga als volgt te werk:
verzeker u ervan dat het contact is
uitgeschakeld en dat het grootlicht is
uitgeschakeld;
haal de elektrische connector van de
lamp los door de tab op de connector
met uw vinger in te drukken en aan de
connector te trekken;
draai de fitting en de lamp samenlinksom en verwijder ze: 1 fig. 120 =
achteruitrijlicht/2=mistachterlicht;
haal de lamp uit de fitting;
installeer de nieuwe lamp door de
beschreven procedure in omgekeerde
volgorde uit te voeren.
Kentekenverlichting
Ga als volgt te werk:
verzeker u ervan dat het contact is
uitgeschakeld en dat het grootlicht is
uitgeschakeld;
Schuif de unit 1 fig. 121 zoals
getoond op de afbeelding om deze te
verwijderen,
haal de elektrische connector van de
unit los;
installeer de nieuwe unit door de
beschreven procedure in omgekeerde
volgorde uit te voeren.
BELANGRIJK
160)Wijzigingen of reparaties aan de
elektrische installatie die niet correct zijn
uitgevoerd en waarbij geen rekening wordt
gehouden met de technische
systeemgegevens, kunnen storingen in de
werking en zelfs brand tot gevolg hebben.
161)Wacht tot de uitlaatleidingen zijn
afgekoeld alvorens de lamp te vervangen:
GEVAAR VOOR BRANDWONDEN!
11807031501-216-001
11907031501-203-002
12008020499-000-012
12107031501-220-001
146
IN GEVAL VAN NOOD

162)In halogeenlampen bevindt zich gas
onder druk. Als ze breken, kunnen er
glassplinters wegschieten.
163)Vervang lampen alleen wanneer de
motor uit is. Controleer ook of de motor
koud is, om het risico op brandwonden te
voorkomen.
BELANGRIJK
30)Laat de lampen bij voorkeur vervangen
door het Fiat Servicenetwerk. De correcte
werking en afstelling van de
buitenverlichting zijn van fundamenteel
belang voor de rijveiligheid en is bovendien
een wettelijke vereiste.
31)Raak alleen het metalen gedeelte van
halogeenlampen aan. Het aanraken van de
bol met de vingers kan de lichtopbrengst
en de levensduur van de lamp reduceren.
Als de bol per ongeluk toch wordt
aangeraakt, moet hij worden
schoongewreven met een doekje
bevochtigd met alcohol. Laat de bol
vervolgens drogen

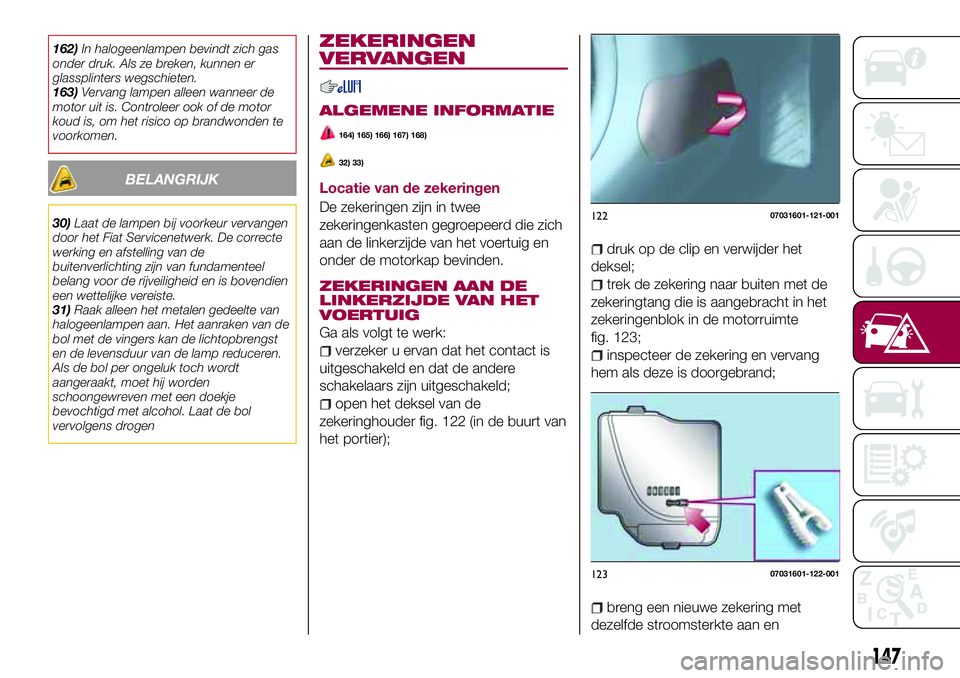

ZEKERINGEN
VERVANGEN
ALGEMENE INFORMATIE
164) 165) 166) 167) 168)
32) 33)
Locatie van de zekeringen
De zekeringen zijn in twee
zekeringenkasten gegroepeerd die zich
aan de linkerzijde van het voertuig en
onder de motorkap bevinden.
ZEKERINGEN AAN DE
LINKERZIJDE VAN HET
VOERTUIG
Ga als volgt te werk:
verzeker u ervan dat het contact is
uitgeschakeld en dat de andere
schakelaars zijn uitgeschakeld;
open het deksel van de
zekeringhouder fig. 122 (in de buurt van
het portier);
druk op de clip en verwijder het
deksel;
trek de zekering naar buiten met de
zekeringtang die is aangebracht in het
zekeringenblok in de motorruimte
fig. 123;
inspecteer de zekering en vervang
hem als deze is doorgebrand;
breng een nieuwe zekering met
dezelfde stroomsterkte aan en
12207031601-121-001
12307031601-122-001
147

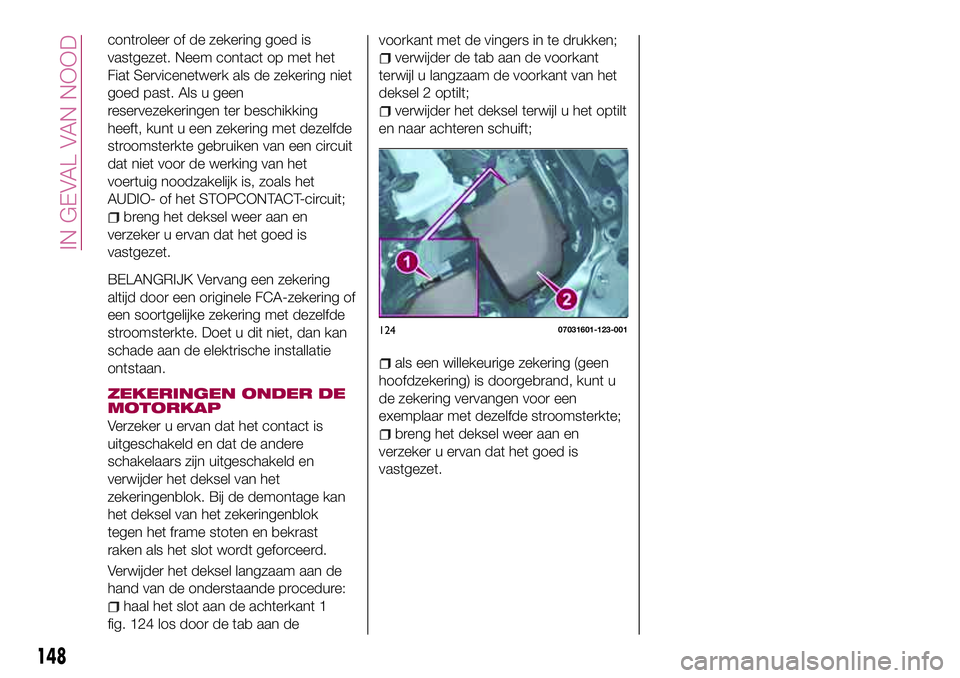

controleer of de zekering goed is
vastgezet. Neem contact op met het
Fiat Servicenetwerk als de zekering niet
goed past. Als u geen
reservezekeringen ter beschikking
heeft, kunt u een zekering met dezelfde
stroomsterkte gebruiken van een circuit
dat niet voor de werking van het
voertuig noodzakelijk is, zoals het
AUDIO- of het STOPCONTACT-circuit;
breng het deksel weer aan en
verzeker u ervan dat het goed is
vastgezet.
BELANGRIJK Vervang een zekering
altijd door een originele FCA-zekering of
een soortgelijke zekering met dezelfde
stroomsterkte. Doet u dit niet, dan kan
schade aan de elektrische installatie
ontstaan.
ZEKERINGEN ONDER DE
MOTORKAP
Verzeker u ervan dat het contact is
uitgeschakeld en dat de andere
schakelaars zijn uitgeschakeld en
verwijder het deksel van het
zekeringenblok. Bij de demontage kan
het deksel van het zekeringenblok
tegen het frame stoten en bekrast
raken als het slot wordt geforceerd.
Verwijder het deksel langzaam aan de
hand van de onderstaande procedure:
haal het slot aan de achterkant 1
fig. 124 los door de tab aan devoorkant met de vingers in te drukken;
verwijder de tab aan de voorkant
terwijl u langzaam de voorkant van het
deksel 2 optilt;
verwijder het deksel terwijl u het optilt
en naar achteren schuift;
als een willekeurige zekering (geen
hoofdzekering) is doorgebrand, kunt u
de zekering vervangen voor een
exemplaar met dezelfde stroomsterkte;
breng het deksel weer aan en
verzeker u ervan dat het goed is
vastgezet.
12407031601-123-001
148
IN GEVAL VAN NOOD
