FIAT 124 SPIDER 2018 Instructieboek (in Dutch)

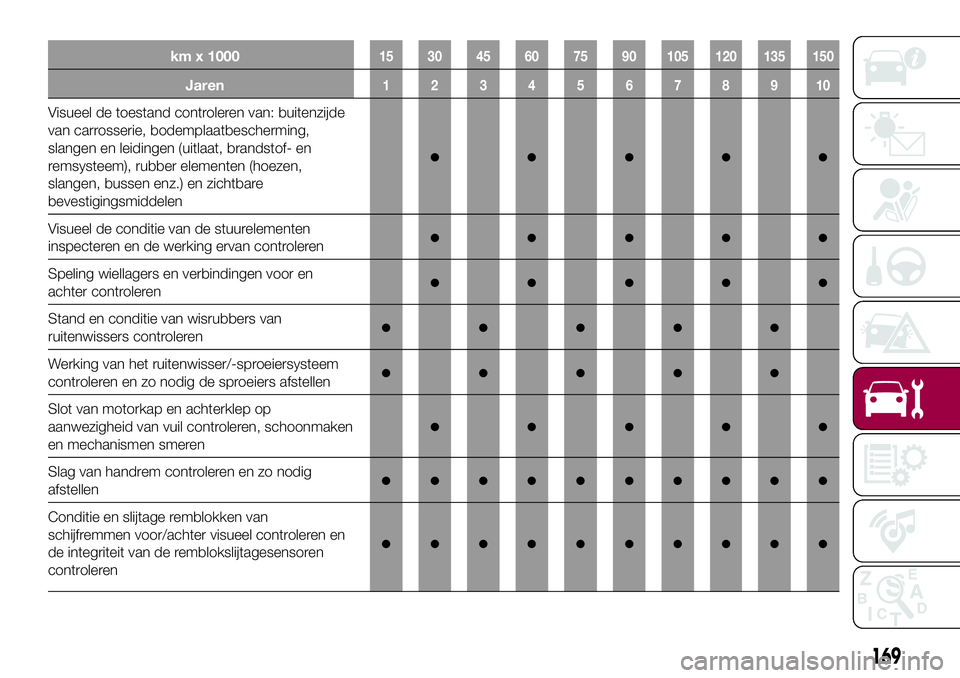

km x 100015 30 45 60 75 90 105 120 135 150
Jaren12345678910
Visueel de toestand controleren van: buitenzijde
van carrosserie, bodemplaatbescherming,
slangen en leidingen (uitlaat, brandstof- en
remsysteem), rubber elementen (hoezen,
slangen, bussen enz.) en zichtbare
bevestigingsmiddelen
●●●●●
Visueel de conditie van de stuurelementen
inspecteren en de werking ervan controleren●●●●●
Speling wiellagers en verbindingen voor en
achter controleren●●●●●
Stand en conditie van wisrubbers van
ruitenwissers controleren●●●●●
Werking van het ruitenwisser/-sproeiersysteem
controleren en zo nodig de sproeiers afstellen●●●●●
Slot van motorkap en achterklep op
aanwezigheid van vuil controleren, schoonmaken
en mechanismen smeren
●●●●●
Slag van handrem controleren en zo nodig
afstellen●●●●●●●●●●
Conditie en slijtage remblokken van
schijfremmen voor/achter visueel controleren en
de integriteit van de remblokslijtagesensoren
controleren
●●●●●●●●●●
169

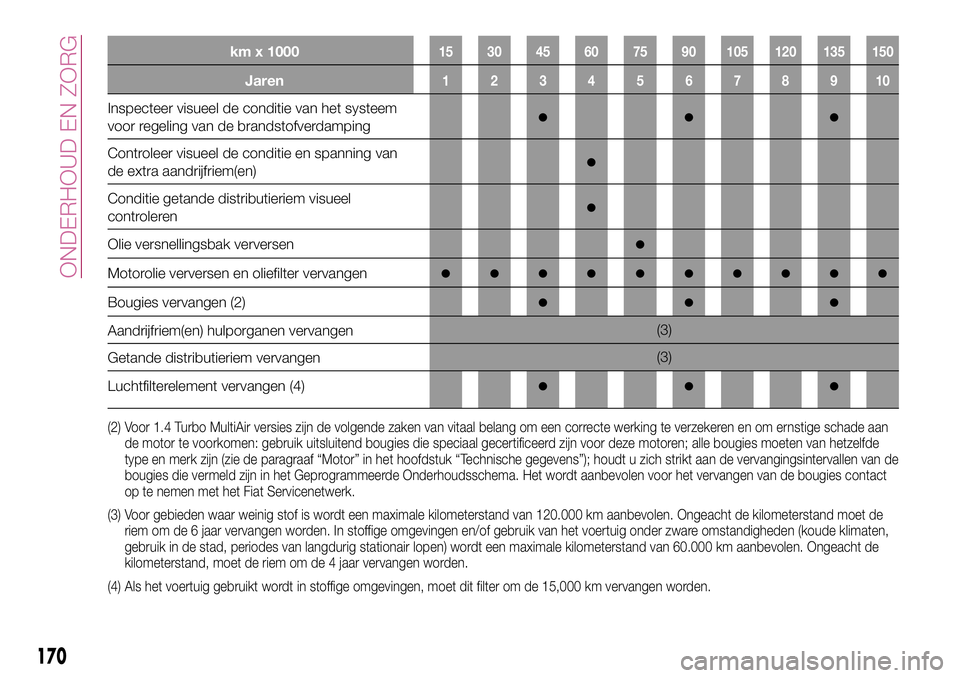

km x 100015 30 45 60 75 90 105 120 135 150
Jaren12345678910
Inspecteer visueel de conditie van het systeem
voor regeling van de brandstofverdamping●●●
Controleer visueel de conditie en spanning van
de extra aandrijfriem(en)●
Conditie getande distributieriem visueel
controleren●
Olie versnellingsbak verversen●
Motorolie verversen en oliefilter vervangen●●●●●●●●●●
Bougies vervangen (2)●●●
Aandrijfriem(en) hulporganen vervangen(3)
Getande distributieriem vervangen(3)
Luchtfilterelement vervangen (4)
●●●
(2) Voor 1.4 Turbo MultiAir versies zijn de volgende zaken van vitaal belang om een correcte werking te verzekeren en om ernstige schade aan
de motor te voorkomen: gebruik uitsluitend bougies die speciaal gecertificeerd zijn voor deze motoren; alle bougies moeten van hetzelfde
type en merk zijn (zie de paragraaf “Motor” in het hoofdstuk “Technische gegevens”); houdt u zich strikt aan de vervangingsintervallen van de
bougies die vermeld zijn in het Geprogrammeerde Onderhoudsschema. Het wordt aanbevolen voor het vervangen van de bougies contact
op te nemen met het Fiat Servicenetwerk.
(3) Voor gebieden waar weinig stof is wordt een maximale kilometerstand van 120.000 km aanbevolen. Ongeacht de kilometerstand moet de
riem om de 6 jaar vervangen worden. In stoffige omgevingen en/of gebruik van het voertuig onder zware omstandigheden (koude klimaten,
gebruik in de stad, periodes van langdurig stationair lopen) wordt een maximale kilometerstand van 60.000 km aanbevolen. Ongeacht de
kilometerstand, moet de riem om de 4 jaar vervangen worden.
(4) Als het voertuig gebruikt wordt in stoffige omgevingen, moet dit filter om de 15,000 km vervangen worden.
170
ONDERHOUD EN ZORG

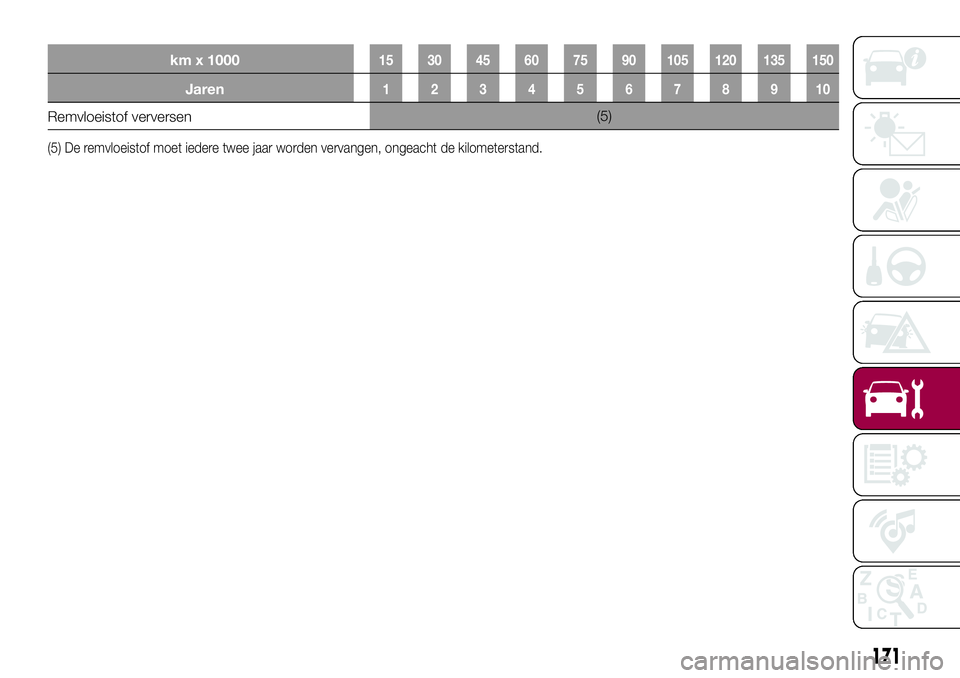

km x 100015 30 45 60 75 90 105 120 135 150
Jaren12345678910
Remvloeistof verversen(5)
(5) De remvloeistof moet iedere twee jaar worden vervangen, ongeacht de kilometerstand.
171

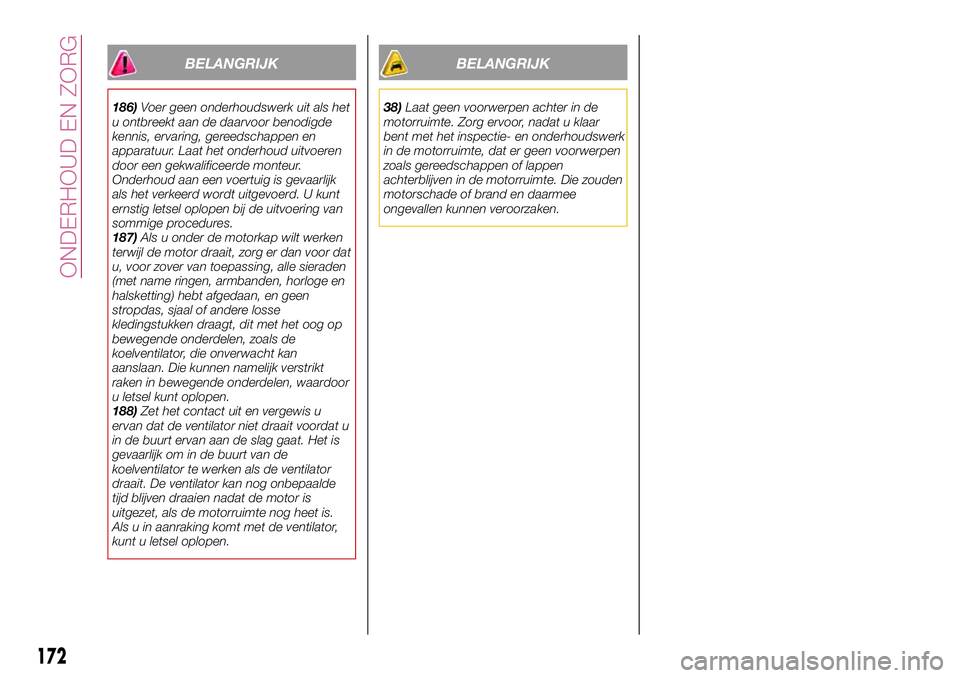

BELANGRIJK
186)Voer geen onderhoudswerk uit als het
u ontbreekt aan de daarvoor benodigde
kennis, ervaring, gereedschappen en
apparatuur. Laat het onderhoud uitvoeren
door een gekwalificeerde monteur.
Onderhoud aan een voertuig is gevaarlijk
als het verkeerd wordt uitgevoerd. U kunt
ernstig letsel oplopen bij de uitvoering van
sommige procedures.
187)Als u onder de motorkap wilt werken
terwijl de motor draait, zorg er dan voor dat
u, voor zover van toepassing, alle sieraden
(met name ringen, armbanden, horloge en
halsketting) hebt afgedaan, en geen
stropdas, sjaal of andere losse
kledingstukken draagt, dit met het oog op
bewegende onderdelen, zoals de
koelventilator, die onverwacht kan
aanslaan. Die kunnen namelijk verstrikt
raken in bewegende onderdelen, waardoor
u letsel kunt oplopen.
188)Zet het contact uit en vergewis u
ervan dat de ventilator niet draait voordat u
in de buurt ervan aan de slag gaat. Het is
gevaarlijk om in de buurt van de
koelventilator te werken als de ventilator
draait. De ventilator kan nog onbepaalde
tijd blijven draaien nadat de motor is
uitgezet, als de motorruimte nog heet is.
Als u in aanraking komt met de ventilator,
kunt u letsel oplopen.
BELANGRIJK
38)Laat geen voorwerpen achter in de
motorruimte. Zorg ervoor, nadat u klaar
bent met het inspectie- en onderhoudswerk
in de motorruimte, dat er geen voorwerpen
zoals gereedschappen of lappen
achterblijven in de motorruimte. Die zouden
motorschade of brand en daarmee
ongevallen kunnen veroorzaken.
172
ONDERHOUD EN ZORG

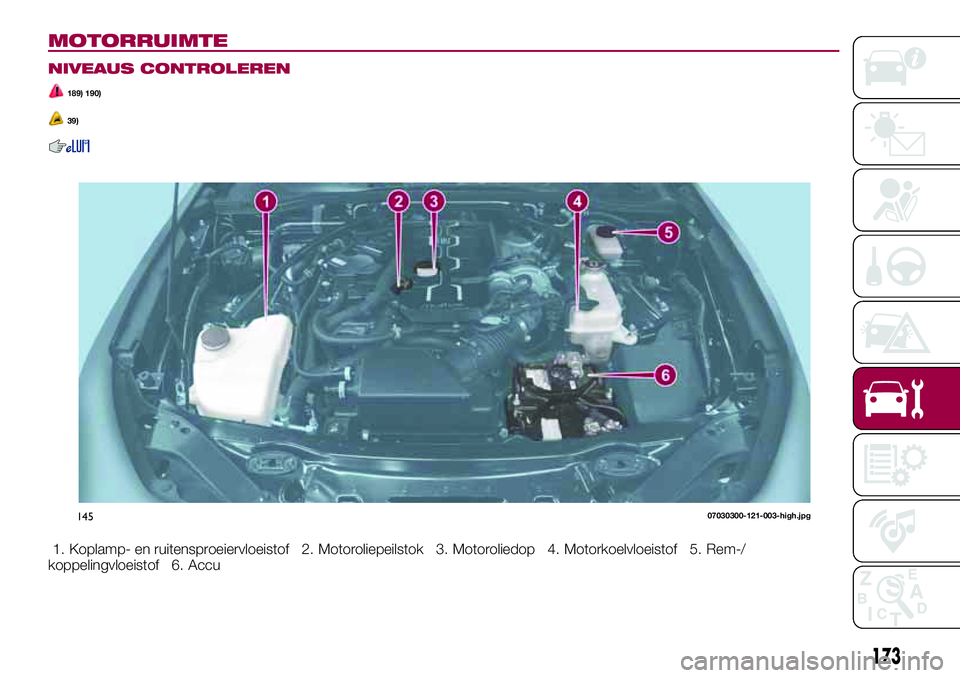

MOTORRUIMTE
NIVEAUS CONTROLEREN
189) 190)
39)
1. Koplamp- en ruitensproeiervloeistof 2. Motoroliepeilstok 3. Motoroliedop 4. Motorkoelvloeistof 5. Rem-/
koppelingvloeistof 6. Accu
173

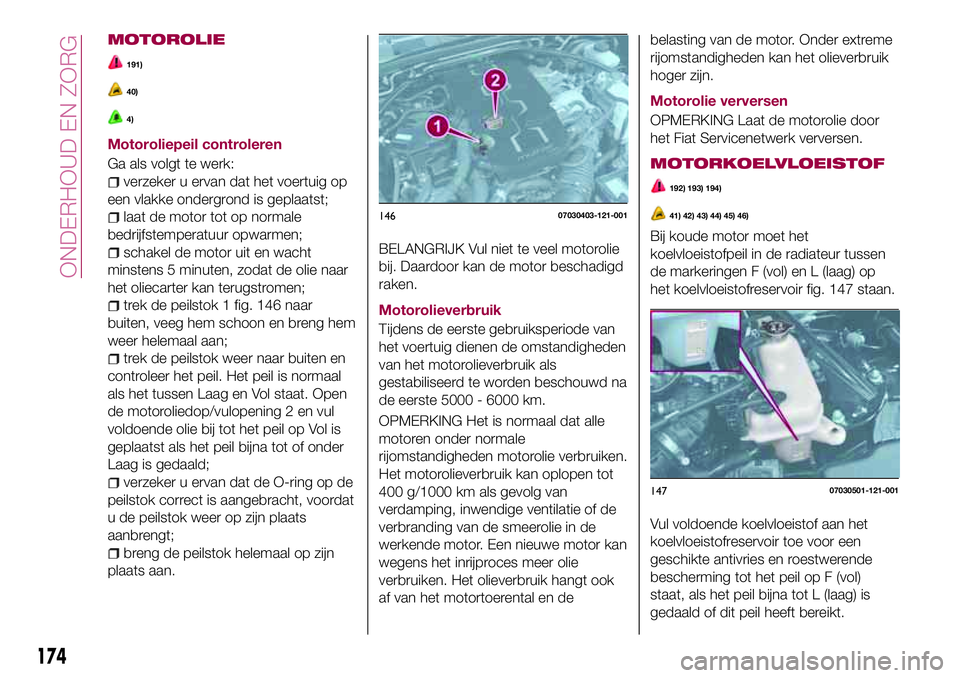

MOTOROLIE
191)
40)
4)
Motoroliepeil controleren
Ga als volgt te werk:
verzeker u ervan dat het voertuig op
een vlakke ondergrond is geplaatst;
laat de motor tot op normale
bedrijfstemperatuur opwarmen;
schakel de motor uit en wacht
minstens 5 minuten, zodat de olie naar
het oliecarter kan terugstromen;
trek de peilstok 1 fig. 146 naar
buiten, veeg hem schoon en breng hem
weer helemaal aan;
trek de peilstok weer naar buiten en
controleer het peil. Het peil is normaal
als het tussen Laag en Vol staat. Open
de motoroliedop/vulopening 2 en vul
voldoende olie bij tot het peil op Vol is
geplaatst als het peil bijna tot of onder
Laag is gedaald;
verzeker u ervan dat de O-ring op de
peilstok correct is aangebracht, voordat
u de peilstok weer op zijn plaats
aanbrengt;
breng de peilstok helemaal op zijn
plaats aan.
BELANGRIJK Vul niet te veel motorolie
bij. Daardoor kan de motor beschadigd
raken.
Motorolieverbruik
Tijdens de eerste gebruiksperiode van
het voertuig dienen de omstandigheden
van het motorolieverbruik als
gestabiliseerd te worden beschouwd na
de eerste 5000 - 6000 km.
OPMERKING Het is normaal dat alle
motoren onder normale
rijomstandigheden motorolie verbruiken.
Het motorolieverbruik kan oplopen tot
400 g/1000 km als gevolg van
verdamping, inwendige ventilatie of de
verbranding van de smeerolie in de
werkende motor. Een nieuwe motor kan
wegens het inrijproces meer olie
verbruiken. Het olieverbruik hangt ook
af van het motortoerental en debelasting van de motor. Onder extreme
rijomstandigheden kan het olieverbruik
hoger zijn.
Motorolie verversen
OPMERKING Laat de motorolie door
het Fiat Servicenetwerk verversen.
MOTORKOELVLOEISTOF
192) 193) 194)
41) 42) 43) 44) 45) 46)
Bij koude motor moet het
koelvloeistofpeil in de radiateur tussen
de markeringen F (vol) en L (laag) op
het koelvloeistofreservoir fig. 147 staan.
Vul voldoende koelvloeistof aan het
koelvloeistofreservoir toe voor een
geschikte antivries en roestwerende
bescherming tot het peil op F (vol)
staat, als het peil bijna tot L (laag) is
gedaald of dit peil heeft bereikt.
14607030403-121-001
14707030501-121-001
174
ONDERHOUD EN ZORG

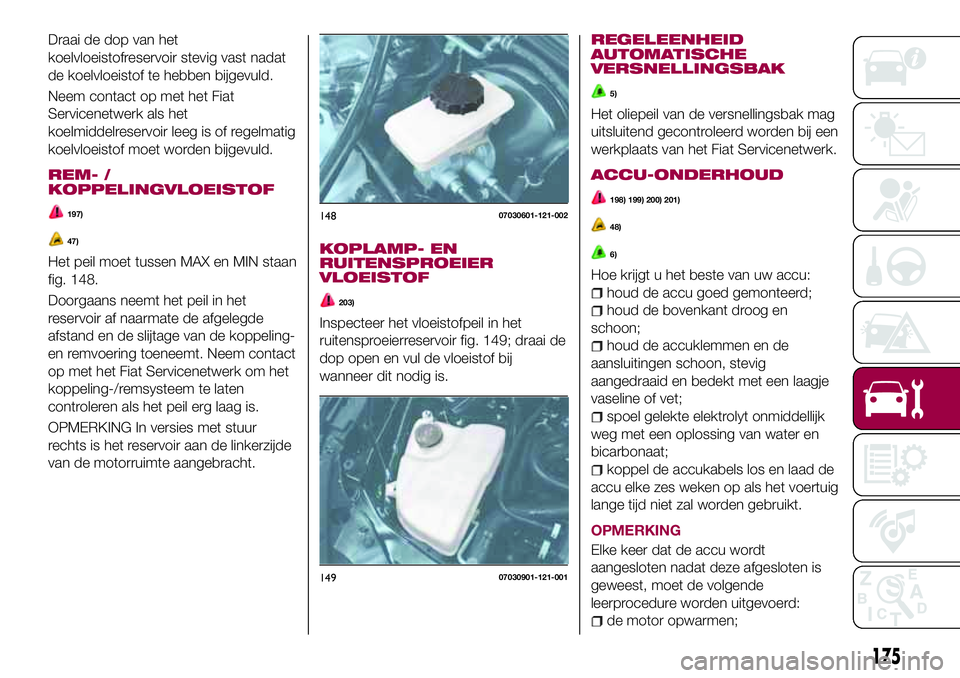

Draai de dop van het
koelvloeistofreservoir stevig vast nadat
de koelvloeistof te hebben bijgevuld.
Neem contact op met het Fiat
Servicenetwerk als het
koelmiddelreservoir leeg is of regelmatig
koelvloeistof moet worden bijgevuld.
REM- /
KOPPELINGVLOEISTOF
197)
47)
Het peil moet tussen MAX en MIN staan
fig. 148.
Doorgaans neemt het peil in het
reservoir af naarmate de afgelegde
afstand en de slijtage van de koppeling-
en remvoering toeneemt. Neem contact
op met het Fiat Servicenetwerk om het
koppeling-/remsysteem te laten
controleren als het peil erg laag is.
OPMERKING In versies met stuur
rechts is het reservoir aan de linkerzijde
van de motorruimte aangebracht.KOPLAMP- EN
RUITENSPROEIER
VLOEISTOF
203)
Inspecteer het vloeistofpeil in het
ruitensproeierreservoir fig. 149; draai de
dop open en vul de vloeistof bij
wanneer dit nodig is.
REGELEENHEID
AUTOMATISCHE
VERSNELLINGSBAK
5)
Het oliepeil van de versnellingsbak mag
uitsluitend gecontroleerd worden bij een
werkplaats van het Fiat Servicenetwerk.
ACCU-ONDERHOUD
198) 199) 200) 201)
48)
6)
Hoe krijgt u het beste van uw accu:
houd de accu goed gemonteerd;
houd de bovenkant droog en
schoon;
houd de accuklemmen en de
aansluitingen schoon, stevig
aangedraaid en bedekt met een laagje
vaseline of vet;
spoel gelekte elektrolyt onmiddellijk
weg met een oplossing van water en
bicarbonaat;
koppel de accukabels los en laad de
accu elke zes weken op als het voertuig
lange tijd niet zal worden gebruikt.
OPMERKING
Elke keer dat de accu wordt
aangesloten nadat deze afgesloten is
geweest, moet de volgende
leerprocedure worden uitgevoerd:
de motor opwarmen;
14807030601-121-002
14907030901-121-001
175

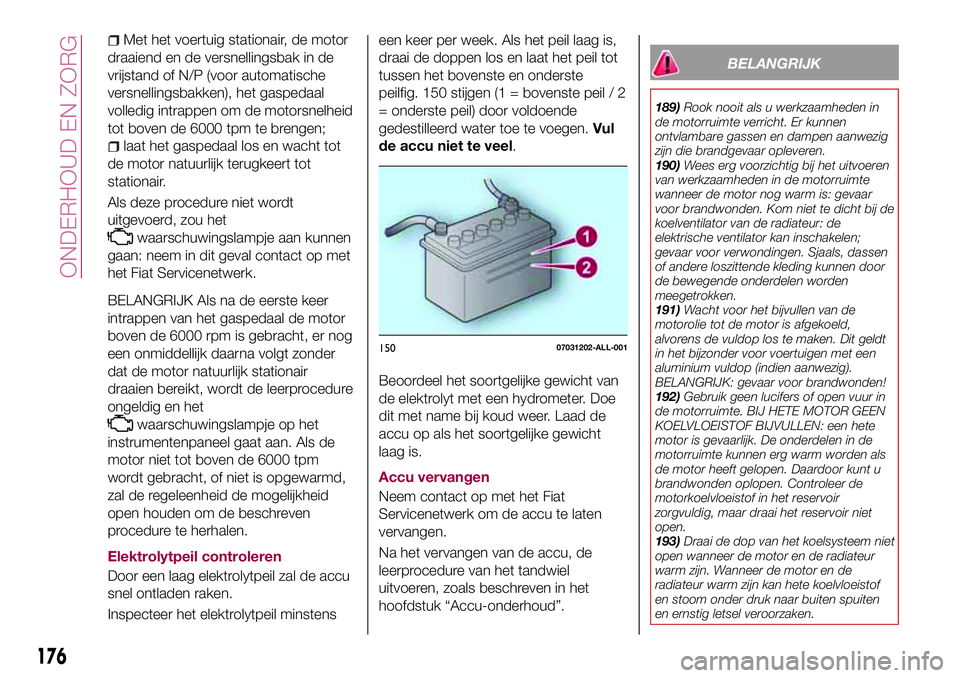

Met het voertuig stationair, de motor
draaiend en de versnellingsbak in de
vrijstand of N/P (voor automatische
versnellingsbakken), het gaspedaal
volledig intrappen om de motorsnelheid
tot boven de 6000 tpm te brengen;
laat het gaspedaal los en wacht tot
de motor natuurlijk terugkeert tot
stationair.
Als deze procedure niet wordt
uitgevoerd, zou het
waarschuwingslampje aan kunnen
gaan: neem in dit geval contact op met
het Fiat Servicenetwerk.
BELANGRIJK Als na de eerste keer
intrappen van het gaspedaal de motor
boven de 6000 rpm is gebracht, er nog
een onmiddellijk daarna volgt zonder
dat de motor natuurlijk stationair
draaien bereikt, wordt de leerprocedure
ongeldig en het
waarschuwingslampje op het
instrumentenpaneel gaat aan. Als de
motor niet tot boven de 6000 tpm
wordt gebracht, of niet is opgewarmd,
zal de regeleenheid de mogelijkheid
open houden om de beschreven
procedure te herhalen.
Elektrolytpeil controleren
Door een laag elektrolytpeil zal de accu
snel ontladen raken.
Inspecteer het elektrolytpeil minstenseen keer per week. Als het peil laag is,
draai de doppen los en laat het peil tot
tussen het bovenste en onderste
peilfig. 150 stijgen (1 = bovenste peil / 2
= onderste peil) door voldoende
gedestilleerd water toe te voegen.Vul
de accu niet te veel.
Beoordeel het soortgelijke gewicht van
de elektrolyt met een hydrometer. Doe
dit met name bij koud weer. Laad de
accu op als het soortgelijke gewicht
laag is.
Accu vervangen
Neem contact op met het Fiat
Servicenetwerk om de accu te laten
vervangen.
Na het vervangen van de accu, de
leerprocedure van het tandwiel
uitvoeren, zoals beschreven in het
hoofdstuk “Accu-onderhoud”.
BELANGRIJK
189)Rook nooit als u werkzaamheden in
de motorruimte verricht. Er kunnen
ontvlambare gassen en dampen aanwezig
zijn die brandgevaar opleveren.
190)Wees erg voorzichtig bij het uitvoeren
van werkzaamheden in de motorruimte
wanneer de motor nog warm is: gevaar
voor brandwonden. Kom niet te dicht bij de
koelventilator van de radiateur: de
elektrische ventilator kan inschakelen;
gevaar voor verwondingen. Sjaals, dassen
of andere loszittende kleding kunnen door
de bewegende onderdelen worden
meegetrokken.
191)Wacht voor het bijvullen van de
motorolie tot de motor is afgekoeld,
alvorens de vuldop los te maken. Dit geldt
in het bijzonder voor voertuigen met een
aluminium vuldop (indien aanwezig).
BELANGRIJK: gevaar voor brandwonden!
192)Gebruik geen lucifers of open vuur in
de motorruimte. BIJ HETE MOTOR GEEN
KOELVLOEISTOF BIJVULLEN: een hete
motor is gevaarlijk. De onderdelen in de
motorruimte kunnen erg warm worden als
de motor heeft gelopen. Daardoor kunt u
brandwonden oplopen. Controleer de
motorkoelvloeistof in het reservoir
zorgvuldig, maar draai het reservoir niet
open.
193)Draai de dop van het koelsysteem niet
open wanneer de motor en de radiateur
warm zijn. Wanneer de motor en de
radiateur warm zijn kan hete koelvloeistof
en stoom onder druk naar buiten spuiten
en ernstig letsel veroorzaken.
15007031202-ALL-001
176
ONDERHOUD EN ZORG

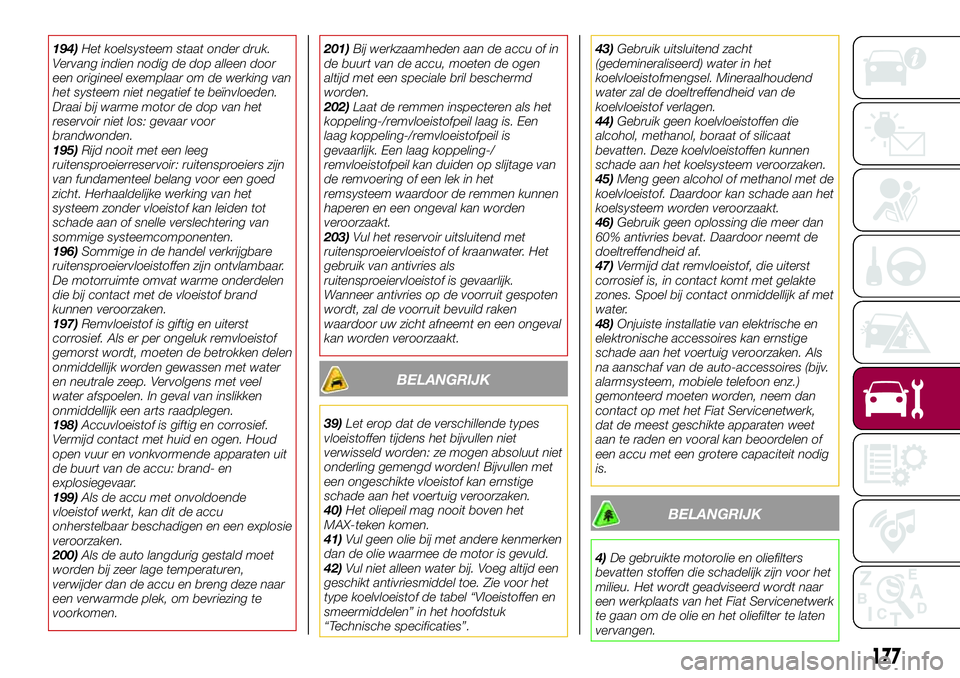

194)Het koelsysteem staat onder druk.
Vervang indien nodig de dop alleen door
een origineel exemplaar om de werking van
het systeem niet negatief te beïnvloeden.
Draai bij warme motor de dop van het
reservoir niet los: gevaar voor
brandwonden.
195)Rijd nooit met een leeg
ruitensproeierreservoir: ruitensproeiers zijn
van fundamenteel belang voor een goed
zicht. Herhaaldelijke werking van het
systeem zonder vloeistof kan leiden tot
schade aan of snelle verslechtering van
sommige systeemcomponenten.
196)Sommige in de handel verkrijgbare
ruitensproeiervloeistoffen zijn ontvlambaar.
De motorruimte omvat warme onderdelen
die bij contact met de vloeistof brand
kunnen veroorzaken.
197)Remvloeistof is giftig en uiterst
corrosief. Als er per ongeluk remvloeistof
gemorst wordt, moeten de betrokken delen
onmiddellijk worden gewassen met water
en neutrale zeep. Vervolgens met veel
water afspoelen. In geval van inslikken
onmiddellijk een arts raadplegen.
198)Accuvloeistof is giftig en corrosief.
Vermijd contact met huid en ogen. Houd
open vuur en vonkvormende apparaten uit
de buurt van de accu: brand- en
explosiegevaar.
199)Als de accu met onvoldoende
vloeistof werkt, kan dit de accu
onherstelbaar beschadigen en een explosie
veroorzaken.
200)Als de auto langdurig gestald moet
worden bij zeer lage temperaturen,
verwijder dan de accu en breng deze naar
een verwarmde plek, om bevriezing te
voorkomen.201)Bij werkzaamheden aan de accu of in
de buurt van de accu, moeten de ogen
altijd met een speciale bril beschermd
worden.
202)Laat de remmen inspecteren als het
koppeling-/remvloeistofpeil laag is. Een
laag koppeling-/remvloeistofpeil is
gevaarlijk. Een laag koppeling-/
remvloeistofpeil kan duiden op slijtage van
de remvoering of een lek in het
remsysteem waardoor de remmen kunnen
haperen en een ongeval kan worden
veroorzaakt.
203)Vul het reservoir uitsluitend met
ruitensproeiervloeistof of kraanwater. Het
gebruik van antivries als
ruitensproeiervloeistof is gevaarlijk.
Wanneer antivries op de voorruit gespoten
wordt, zal de voorruit bevuild raken
waardoor uw zicht afneemt en een ongeval
kan worden veroorzaakt.
BELANGRIJK
39)Let erop dat de verschillende types
vloeistoffen tijdens het bijvullen niet
verwisseld worden: ze mogen absoluut niet
onderling gemengd worden! Bijvullen met
een ongeschikte vloeistof kan ernstige
schade aan het voertuig veroorzaken.
40)Het oliepeil mag nooit boven het
MAX-teken komen.
41)Vul geen olie bij met andere kenmerken
dan de olie waarmee de motor is gevuld.
42)Vul niet alleen water bij. Voeg altijd een
geschikt antivriesmiddel toe. Zie voor het
type koelvloeistof de tabel “Vloeistoffen en
smeermiddelen” in het hoofdstuk
“Technische specificaties”.43)Gebruik uitsluitend zacht
(gedemineraliseerd) water in het
koelvloeistofmengsel. Mineraalhoudend
water zal de doeltreffendheid van de
koelvloeistof verlagen.
44)Gebruik geen koelvloeistoffen die
alcohol, methanol, boraat of silicaat
bevatten. Deze koelvloeistoffen kunnen
schade aan het koelsysteem veroorzaken.
45)Meng geen alcohol of methanol met de
koelvloeistof. Daardoor kan schade aan het
koelsysteem worden veroorzaakt.
46)Gebruik geen oplossing die meer dan
60% antivries bevat. Daardoor neemt de
doeltreffendheid af.
47)Vermijd dat remvloeistof, die uiterst
corrosief is, in contact komt met gelakte
zones. Spoel bij contact onmiddellijk af met
water.
48)Onjuiste installatie van elektrische en
elektronische accessoires kan ernstige
schade aan het voertuig veroorzaken. Als
na aanschaf van de auto-accessoires (bijv.
alarmsysteem, mobiele telefoon enz.)
gemonteerd moeten worden, neem dan
contact op met het Fiat Servicenetwerk,
dat de meest geschikte apparaten weet
aan te raden en vooral kan beoordelen of
een accu met een grotere capaciteit nodig
is.
BELANGRIJK
4)De gebruikte motorolie en oliefilters
bevatten stoffen die schadelijk zijn voor het
milieu. Het wordt geadviseerd wordt naar
een werkplaats van het Fiat Servicenetwerk
te gaan om de olie en het oliefilter te laten
vervangen.
177

5)Gebruikte versnellingsbakolie bevat
stoffen die schadelijk zijn voor het milieu.
Het wordt geadviseerd contact op te
nemen met het Fiat Servicenetwerk om de
vloeistof te laten vervangen.
6)Accu’s bevatten stoffen die zeer
gevaarlijk zijn voor het milieu. Neem voor
het vervangen van de accu contact op met
het Fiat Servicenetwerk.ACCU OPLADEN
204) 205)
PROCEDURE VOOR HET
OPLADEN VAN DE ACCU
Ga als volgt te werk om de accu op te
laden:
verwijder de doppen voordat u de
accu oplaadt;
sluit de kabels van de acculader aan
op de accupolen; let daarbij op de
polariteit;
schakel de acculader in;
schakel na het opladen eerst de
acculader uit alvorens de accu los te
koppelen;
sluit de minklem weer aan op de
accu.
BELANGRIJK Schakel alle accessoires
uit en stop de motor, alvorens de accu
op te laden.
BELANGRIJK Controleer of de kabels
van de elektrische installatie correct zijn
aangesloten op de accu, d.w.z. de
pluskabel (+) op de plusklem en de
minkabel (-) op de minklem. De
accuklemmen zijn gemarkeerd met de
symbolen plus (+) en min (-), en zijn
weergegeven op het deksel van de
accu. De kabelklemmen moeten ook
corrosievrij zijn en stevig aan deklemmen bevestigd worden. Als een
"snellader" wordt gebruikt terwijl de
accu in het voertuig is gemonteerd,
moeten eerst de beide kabels van de
accu losgemaakt worden alvorens de
acculader aan te sluiten. Gebruik geen
"snellader" voor de levering van
startspanning.
BELANGRIJK De procedure voor het
opladen van de accu is uitsluitend
bedoeld ter informatie. Geadviseerd
wordt contact op te nemen met het Fiat
Servicenetwerk om deze
werkzaamheden te laten uitvoeren.
BELANGRIJK Het verdient aanbeveling
de accu langzaam en met een lage
stroomsterkte ongeveer 24 uur op te
laden. De accu langer opladen, kan de
accu beschadigen.
BELANGRIJK Na het opnieuw
aansluiten van de accu de
leerprocedure met het tandwiel
uitvoeren zoals beschreven in paragraaf
“Accu-onderhoud” in dit hoofdstuk.
178
ONDERHOUD EN ZORG
