FIAT 124 SPIDER 2018 Instrukcja obsługi (in Polish)

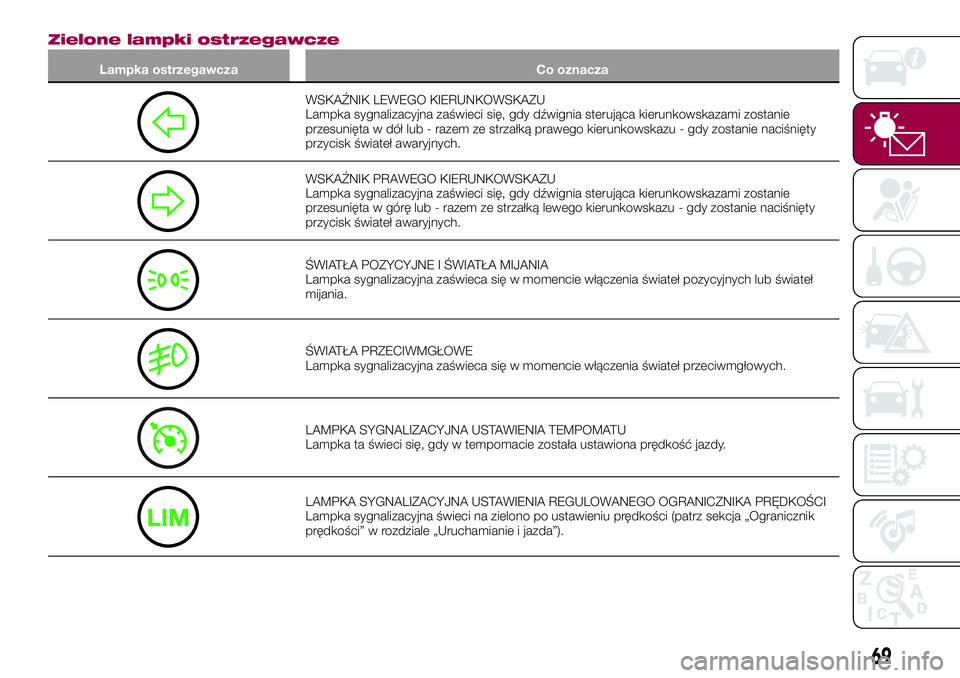

Zielone lampki ostrzegawcze
Lampka ostrzegawcza Co oznacza
WSKAŹNIK LEWEGO KIERUNKOWSKAZU
Lampka sygnalizacyjna zaświeci się, gdy dźwignia sterująca kierunkowskazami zostanie
przesunięta w dół lub - razem ze strzałką prawego kierunkowskazu - gdy zostanie naciśnięty
przycisk świateł awaryjnych.
WSKAŹNIK PRAWEGO KIERUNKOWSKAZU
Lampka sygnalizacyjna zaświeci się, gdy dźwignia sterująca kierunkowskazami zostanie
przesunięta w górę lub - razem ze strzałką lewego kierunkowskazu - gdy zostanie naciśnięty
przycisk świateł awaryjnych.
ŚWIATŁA POZYCYJNE I ŚWIATŁA MIJANIA
Lampka sygnalizacyjna zaświeca się w momencie włączenia świateł pozycyjnych lub świateł
mijania.
ŚWIATŁA PRZECIWMGŁOWE
Lampka sygnalizacyjna zaświeca się w momencie włączenia świateł przeciwmgłowych.
LAMPKA SYGNALIZACYJNA USTAWIENIA TEMPOMATU
Lampka ta świeci się, gdy w tempomacie została ustawiona prędkość jazdy.
LAMPKA SYGNALIZACYJNA USTAWIENIA REGULOWANEGO OGRANICZNIKA PRĘDKOŚCI
Lampka sygnalizacyjna świeci na zielono po ustawieniu prędkości (patrz sekcja „Ogranicznik
prędkości” w rozdziale „Uruchamianie i jazda”).
69

Lampka ostrzegawcza Co oznacza

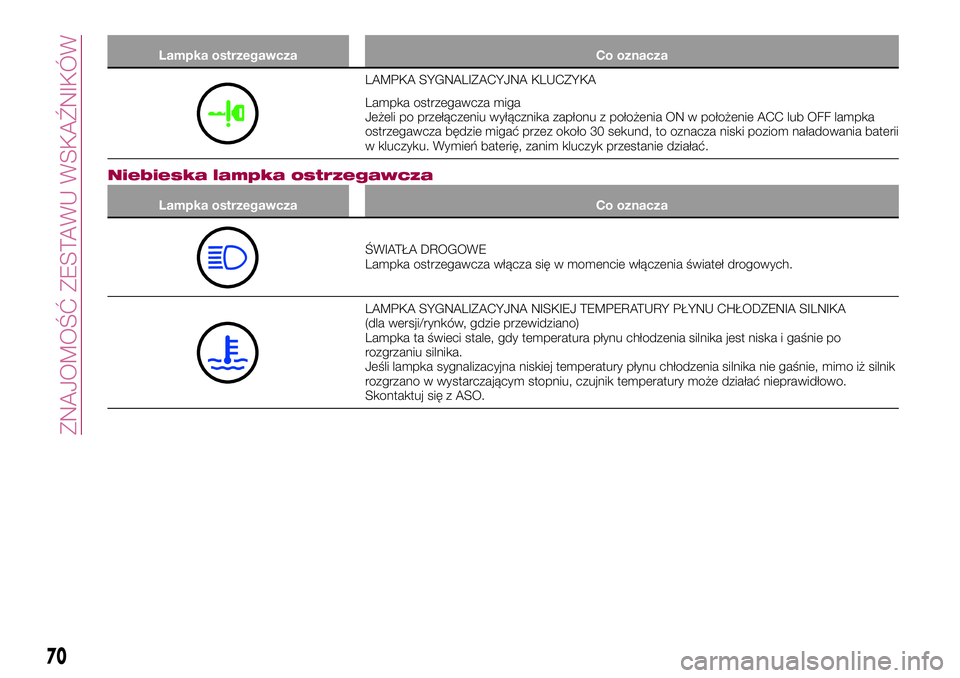

LAMPKA SYGNALIZACYJNA KLUCZYKA
Lampka ostrzegawcza miga
Jeżeli po przełączeniu wyłącznika zapłonu z położenia ON w położenie ACC lub OFF lampka
ostrzegawcza będzie migać przez około 30 sekund, to oznacza niski poziom naładowania baterii
w kluczyku. Wymień baterię, zanim kluczyk przestanie działać.
Niebieska lampka ostrzegawcza
Lampka ostrzegawcza Co oznacza
ŚWIATŁA DROGOWE
Lampka ostrzegawcza włącza się w momencie włączenia świateł drogowych.
LAMPKA SYGNALIZACYJNA NISKIEJ TEMPERATURY PŁYNU CHŁODZENIA SILNIKA
(dla wersji/rynków, gdzie przewidziano)
Lampka ta świeci stale, gdy temperatura płynu chłodzenia silnika jest niska i gaśnie po
rozgrzaniu silnika.
Jeśli lampka sygnalizacyjna niskiej temperatury płynu chłodzenia silnika nie gaśnie, mimo iż silnik
rozgrzano w wystarczającym stopniu, czujnik temperatury może działać nieprawidłowo.
Skontaktuj się z ASO.
70
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

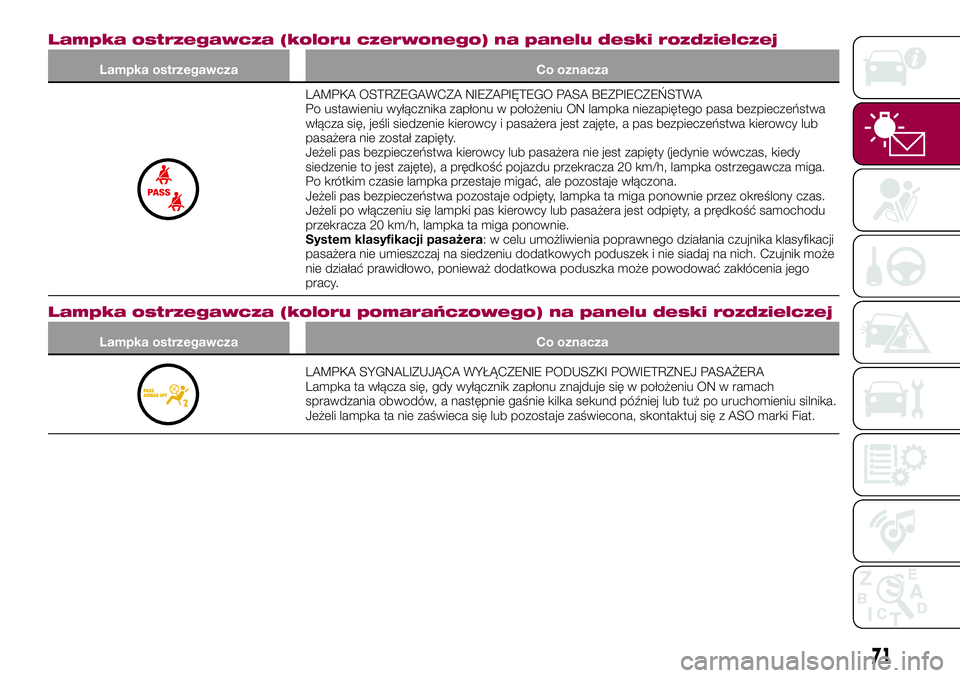

Lampka ostrzegawcza (koloru czerwonego) na panelu deski rozdzielczej
Lampka ostrzegawcza Co oznacza
LAMPKA OSTRZEGAWCZA NIEZAPIĘTEGO PASA BEZPIECZEŃSTWA
Po ustawieniu wyłącznika zapłonu w położeniu ON lampka niezapiętego pasa bezpieczeństwa
włącza się, jeśli siedzenie kierowcy i pasażera jest zajęte, a pas bezpieczeństwa kierowcy lub
pasażera nie został zapięty.
Jeżeli pas bezpieczeństwa kierowcy lub pasażera nie jest zapięty (jedynie wówczas, kiedy
siedzenie to jest zajęte), a prędkość pojazdu przekracza 20 km/h, lampka ostrzegawcza miga.
Po krótkim czasie lampka przestaje migać, ale pozostaje włączona.
Jeżeli pas bezpieczeństwa pozostaje odpięty, lampka ta miga ponownie przez określony czas.
Jeżeli po włączeniu się lampki pas kierowcy lub pasażera jest odpięty, a prędkość samochodu
przekracza 20 km/h, lampka ta miga ponownie.
System klasyfikacji pasażera: w celu umożliwienia poprawnego działania czujnika klasyfikacji
pasażera nie umieszczaj na siedzeniu dodatkowych poduszek i nie siadaj na nich. Czujnik może
nie działać prawidłowo, ponieważ dodatkowa poduszka może powodować zakłócenia jego
pracy.
Lampka ostrzegawcza (koloru pomarańczowego) na panelu deski rozdzielczej
Lampka ostrzegawcza Co oznacza
LAMPKA SYGNALIZUJĄCA WYŁĄCZENIE PODUSZKI POWIETRZNEJ PASAŻERA
Lampka ta włącza się, gdy wyłącznik zapłonu znajduje się w położeniu ON w ramach
sprawdzania obwodów, a następnie gaśnie kilka sekund później lub tuż po uruchomieniu silnika.
Jeżeli lampka ta nie zaświeca się lub pozostaje zaświecona, skontaktuj się z ASO marki Fiat.
71

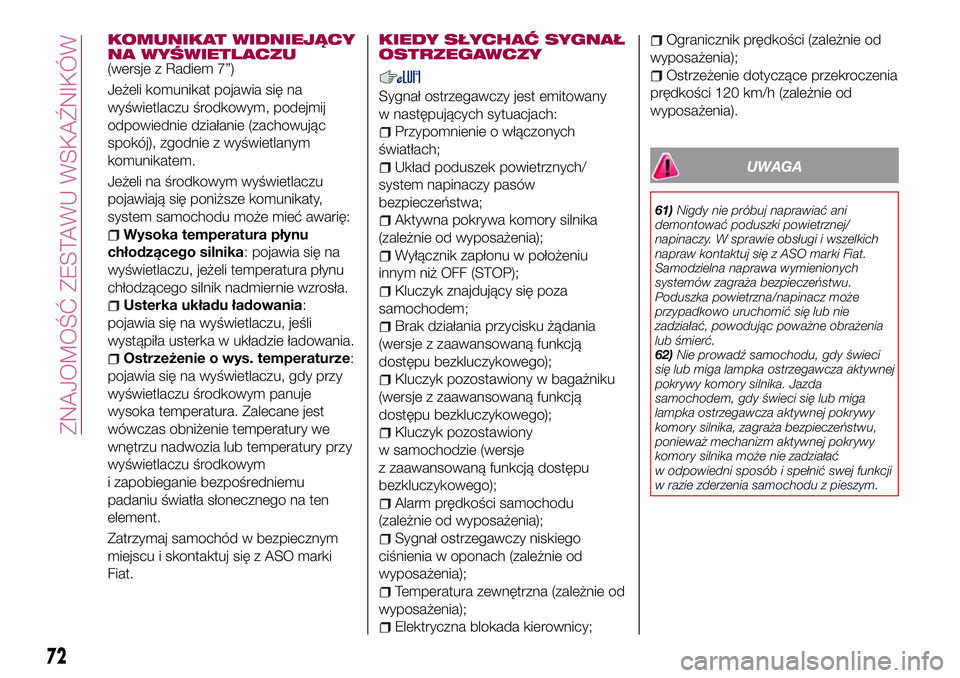

KOMUNIKAT WIDNIEJĄCY
NA WYŚWIETLACZU
(wersje z Radiem 7”)
Jeżeli komunikat pojawia się na
wyświetlaczu środkowym, podejmij
odpowiednie działanie (zachowując
spokój), zgodnie z wyświetlanym
komunikatem.
Jeżeli na środkowym wyświetlaczu
pojawiają się poniższe komunikaty,
system samochodu może mieć awarię:
Wysoka temperatura płynu
chłodzącego silnika: pojawia się na
wyświetlaczu, jeżeli temperatura płynu
chłodzącego silnik nadmiernie wzrosła.
Usterka układu ładowania:
pojawia się na wyświetlaczu, jeśli
wystąpiła usterka w układzie ładowania.
Ostrzeżenie o wys. temperaturze:
pojawia się na wyświetlaczu, gdy przy
wyświetlaczu środkowym panuje
wysoka temperatura. Zalecane jest
wówczas obniżenie temperatury we
wnętrzu nadwozia lub temperatury przy
wyświetlaczu środkowym
i zapobieganie bezpośredniemu
padaniu światła słonecznego na ten
element.
Zatrzymaj samochód w bezpiecznym
miejscu i skontaktuj się z ASO marki
Fiat.
KIEDY SŁYCHAĆ SYGNAŁ
OSTRZEGAWCZY
Sygnał ostrzegawczy jest emitowany
w następujących sytuacjach:
Przypomnienie o włączonych
światłach;
Układ poduszek powietrznych/
system napinaczy pasów
bezpieczeństwa;
Aktywna pokrywa komory silnika
(zależnie od wyposażenia);
Wyłącznik zapłonu w położeniu
innym niż OFF (STOP);
Kluczyk znajdujący się poza
samochodem;
Brak działania przycisku żądania
(wersje z zaawansowaną funkcją
dostępu bezkluczykowego);
Kluczyk pozostawiony w bagażniku
(wersje z zaawansowaną funkcją
dostępu bezkluczykowego);
Kluczyk pozostawiony
w samochodzie (wersje
z zaawansowaną funkcją dostępu
bezkluczykowego);
Alarm prędkości samochodu
(zależnie od wyposażenia);
Sygnał ostrzegawczy niskiego
ciśnienia w oponach (zależnie od
wyposażenia);
Temperatura zewnętrzna (zależnie od
wyposażenia);
Elektryczna blokada kierownicy;
Ogranicznik prędkości (zależnie od
wyposażenia);
Ostrzeżenie dotyczące przekroczenia
prędkości 120 km/h (zależnie od
wyposażenia).
UWAGA
61)Nigdy nie próbuj naprawiać ani
demontować poduszki powietrznej/
napinaczy. W sprawie obsługi i wszelkich
napraw kontaktuj się z ASO marki Fiat.
Samodzielna naprawa wymienionych
systemów zagraża bezpieczeństwu.
Poduszka powietrzna/napinacz może
przypadkowo uruchomić się lub nie
zadziałać, powodując poważne obrażenia
lub śmierć.
62)Nie prowadź samochodu, gdy świeci
się lub miga lampka ostrzegawcza aktywnej
pokrywy komory silnika. Jazda
samochodem, gdy świeci się lub miga
lampka ostrzegawcza aktywnej pokrywy
komory silnika, zagraża bezpieczeństwu,
ponieważ mechanizm aktywnej pokrywy
komory silnika może nie zadziałać
w odpowiedni sposób i spełnić swej funkcji
w razie zderzenia samochodu z pieszym.
72
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

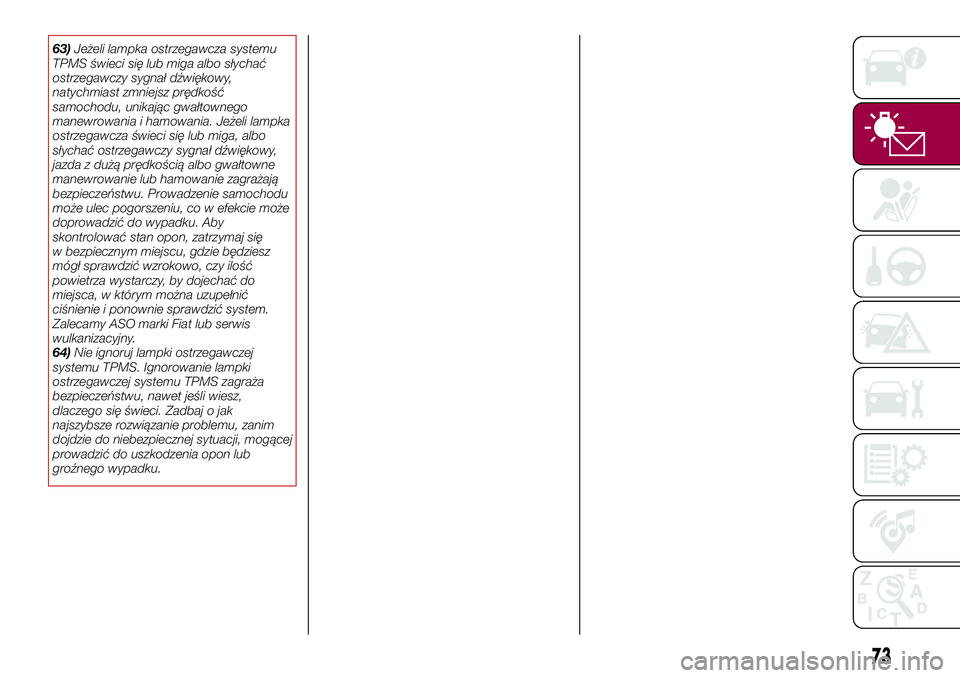

63)Jeżeli lampka ostrzegawcza systemu
TPMS świeci się lub miga albo słychać
ostrzegawczy sygnał dźwiękowy,
natychmiast zmniejsz prędkość
samochodu, unikając gwałtownego
manewrowania i hamowania. Jeżeli lampka
ostrzegawcza świeci się lub miga, albo
słychać ostrzegawczy sygnał dźwiękowy,
jazda z dużą prędkością albo gwałtowne
manewrowanie lub hamowanie zagrażają
bezpieczeństwu. Prowadzenie samochodu
może ulec pogorszeniu, co w efekcie może
doprowadzić do wypadku. Aby
skontrolować stan opon, zatrzymaj się
w bezpiecznym miejscu, gdzie będziesz
mógł sprawdzić wzrokowo, czy ilość
powietrza wystarczy, by dojechać do
miejsca, w którym można uzupełnić
ciśnienie i ponownie sprawdzić system.
Zalecamy ASO marki Fiat lub serwis
wulkanizacyjny.
64)Nie ignoruj lampki ostrzegawczej
systemu TPMS. Ignorowanie lampki
ostrzegawczej systemu TPMS zagraża
bezpieczeństwu, nawet jeśli wiesz,
dlaczego się świeci. Zadbaj o jak
najszybsze rozwiązanie problemu, zanim
dojdzie do niebezpiecznej sytuacji, mogącej
prowadzić do uszkodzenia opon lub
groźnego wypadku.
73

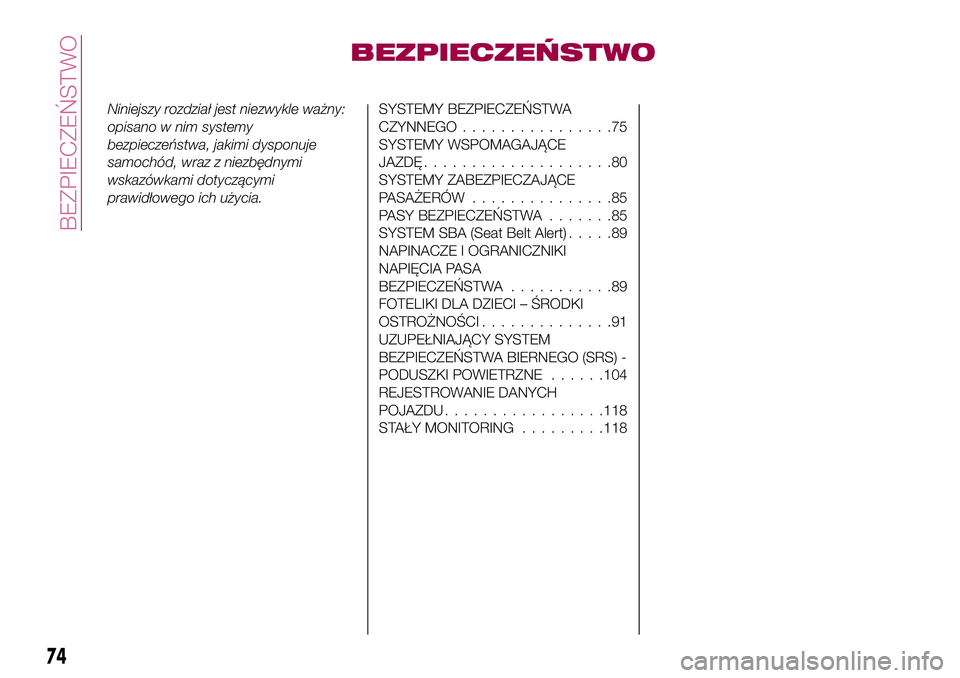

BEZPIECZEŃSTWO
Niniejszy rozdział jest niezwykle ważny:
opisano w nim systemy
bezpieczeństwa, jakimi dysponuje
samochód, wraz z niezbędnymi
wskazówkami dotyczącymi
prawidłowego ich użycia.SYSTEMY BEZPIECZEŃSTWA
CZYNNEGO................75
SYSTEMY WSPOMAGAJĄCE
JAZDĘ....................80
SYSTEMY ZABEZPIECZAJĄCE
PASAŻERÓW...............85
PASY BEZPIECZEŃSTWA.......85
SYSTEM SBA (Seat Belt Alert).....89
NAPINACZE I OGRANICZNIKI
NAPIĘCIA PASA
BEZPIECZEŃSTWA...........89
FOTELIKI DLA DZIECI – ŚRODKI
OSTROŻNOŚCI..............91
UZUPEŁNIAJĄCY SYSTEM
BEZPIECZEŃSTWA BIERNEGO (SRS) -
PODUSZKI POWIETRZNE......104
REJESTROWANIE DANYCH
POJAZDU.................118
STAŁY MONITORING.........118
74

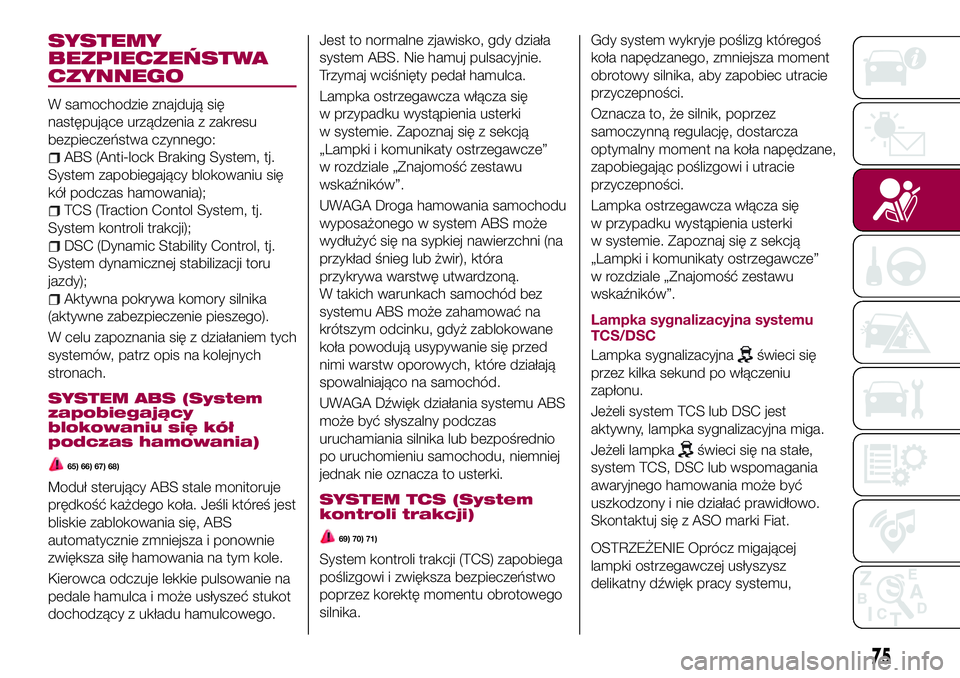

BEZPIECZEŃSTWO

SYSTEMY
BEZPIECZEŃSTWA
CZYNNEGO
W samochodzie znajdują się
następujące urządzenia z zakresu
bezpieczeństwa czynnego:
ABS (Anti-lock Braking System, tj.
System zapobiegający blokowaniu się
kół podczas hamowania);
TCS (Traction Contol System, tj.
System kontroli trakcji);
DSC (Dynamic Stability Control, tj.
System dynamicznej stabilizacji toru
jazdy);
Aktywna pokrywa komory silnika
(aktywne zabezpieczenie pieszego).
W celu zapoznania się z działaniem tych
systemów, patrz opis na kolejnych
stronach.
SYSTEM ABS (System
zapobiegający
blokowaniu się kół
podczas hamowania)
65) 66) 67) 68)
Moduł sterujący ABS stale monitoruje
prędkość każdego koła. Jeśli któreś jest
bliskie zablokowania się, ABS
automatycznie zmniejsza i ponownie
zwiększa siłę hamowania na tym kole.
Kierowca odczuje lekkie pulsowanie na
pedale hamulca i może usłyszeć stukot
dochodzący z układu hamulcowego.Jest to normalne zjawisko, gdy działa
system ABS. Nie hamuj pulsacyjnie.
Trzymaj wciśnięty pedał hamulca.
Lampka ostrzegawcza włącza się
w przypadku wystąpienia usterki
w systemie. Zapoznaj się z sekcją
„Lampki i komunikaty ostrzegawcze”
w rozdziale „Znajomość zestawu
wskaźników”.
UWAGA Droga hamowania samochodu
wyposażonego w system ABS może
wydłużyć się na sypkiej nawierzchni (na
przykład śnieg lub żwir), która
przykrywa warstwę utwardzoną.
W takich warunkach samochód bez
systemu ABS może zahamować na
krótszym odcinku, gdyż zablokowane
koła powodują usypywanie się przed
nimi warstw oporowych, które działają
spowalniająco na samochód.
UWAGA Dźwięk działania systemu ABS
może być słyszalny podczas
uruchamiania silnika lub bezpośrednio
po uruchomieniu samochodu, niemniej
jednak nie oznacza to usterki.SYSTEM TCS (System
kontroli trakcji)
69) 70) 71)
System kontroli trakcji (TCS) zapobiega
poślizgowi i zwiększa bezpieczeństwo
poprzez korektę momentu obrotowego
silnika.Gdy system wykryje poślizg któregoś
koła napędzanego, zmniejsza moment
obrotowy silnika, aby zapobiec utracie
przyczepności.
Oznacza to, że silnik, poprzez
samoczynną regulację, dostarcza
optymalny moment na koła napędzane,
zapobiegając poślizgowi i utracie
przyczepności.
Lampka ostrzegawcza włącza się
w przypadku wystąpienia usterki
w systemie. Zapoznaj się z sekcją
„Lampki i komunikaty ostrzegawcze”
w rozdziale „Znajomość zestawu
wskaźników”.
Lampka sygnalizacyjna systemu
TCS/DSC
Lampka sygnalizacyjna
świeci się
przez kilka sekund po włączeniu
zapłonu.
Jeżeli system TCS lub DSC jest
aktywny, lampka sygnalizacyjna miga.
Jeżeli lampka
świeci się na stałe,
system TCS, DSC lub wspomagania
awaryjnego hamowania może być
uszkodzony i nie działać prawidłowo.
Skontaktuj się z ASO marki Fiat.
OSTRZEŻENIE Oprócz migającej
lampki ostrzegawczej usłyszysz
delikatny dźwięk pracy systemu,
75

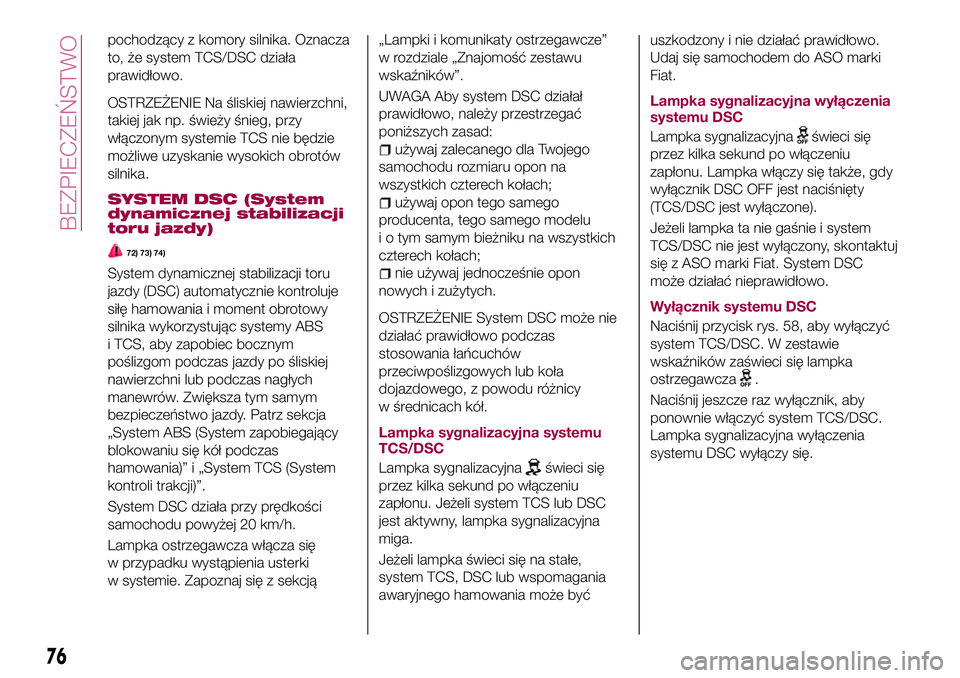

pochodzący z komory silnika. Oznacza
to, że system TCS/DSC działa
prawidłowo.
OSTRZEŻENIE Na śliskiej nawierzchni,
takiej jak np. świeży śnieg, przy
włączonym systemie TCS nie będzie
możliwe uzyskanie wysokich obrotów
silnika.
SYSTEM DSC (System
dynamicznej stabilizacji
toru jazdy)
72) 73) 74)
System dynamicznej stabilizacji toru
jazdy (DSC) automatycznie kontroluje
siłę hamowania i moment obrotowy
silnika wykorzystując systemy ABS
i TCS, aby zapobiec bocznym
poślizgom podczas jazdy po śliskiej
nawierzchni lub podczas nagłych
manewrów. Zwiększa tym samym
bezpieczeństwo jazdy. Patrz sekcja
„System ABS (System zapobiegający
blokowaniu się kół podczas
hamowania)” i „System TCS (System
kontroli trakcji)”.
System DSC działa przy prędkości
samochodu powyżej 20 km/h.
Lampka ostrzegawcza włącza się
w przypadku wystąpienia usterki
w systemie. Zapoznaj się z sekcją„Lampki i komunikaty ostrzegawcze”
w rozdziale „Znajomość zestawu
wskaźników”.
UWAGA Aby system DSC działał
prawidłowo, należy przestrzegać
poniższych zasad:
używaj zalecanego dla Twojego
samochodu rozmiaru opon na
wszystkich czterech kołach;
używaj opon tego samego
producenta, tego samego modelu
i o tym samym bieżniku na wszystkich
czterech kołach;
nie używaj jednocześnie opon
nowych i zużytych.
OSTRZEŻENIE System DSC może nie
działać prawidłowo podczas
stosowania łańcuchów
przeciwpoślizgowych lub koła
dojazdowego, z powodu różnicy
w średnicach kół.
Lampka sygnalizacyjna systemu
TCS/DSC
Lampka sygnalizacyjna
świeci się
przez kilka sekund po włączeniu
zapłonu. Jeżeli system TCS lub DSC
jest aktywny, lampka sygnalizacyjna
miga.
Jeżeli lampka świeci się na stałe,
system TCS, DSC lub wspomagania
awaryjnego hamowania może byćuszkodzony i nie działać prawidłowo.
Udaj się samochodem do ASO marki
Fiat.
Lampka sygnalizacyjna wyłączenia
systemu DSC
Lampka sygnalizacyjna
świeci się
przez kilka sekund po włączeniu
zapłonu. Lampka włączy się także, gdy
wyłącznik DSC OFF jest naciśnięty
(TCS/DSC jest wyłączone).
Jeżeli lampka ta nie gaśnie i system
TCS/DSC nie jest wyłączony, skontaktuj
się z ASO marki Fiat. System DSC
może działać nieprawidłowo.
Wyłącznik systemu DSC
Naciśnij przycisk rys. 58, aby wyłączyć
system TCS/DSC. W zestawie
wskaźników zaświeci się lampka
ostrzegawcza
.
Naciśnij jeszcze raz wyłącznik, aby
ponownie włączyć system TCS/DSC.
Lampka sygnalizacyjna wyłączenia
systemu DSC wyłączy się.
76
BEZPIECZEŃSTWO

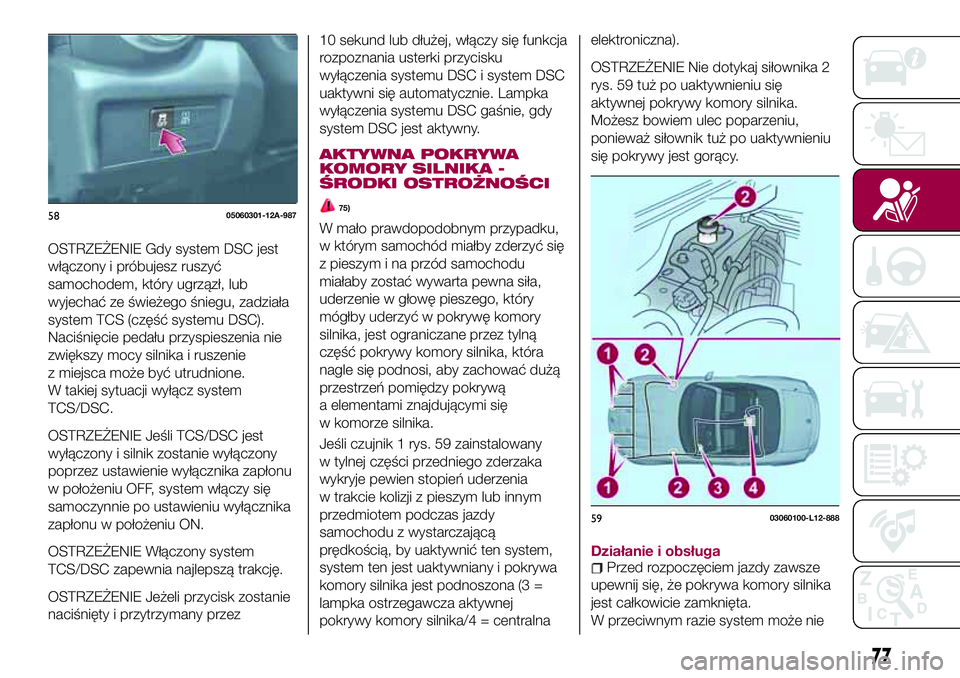

OSTRZEŻENIE Gdy system DSC jest
włączony i próbujesz ruszyć
samochodem, który ugrzązł, lub
wyjechać ze świeżego śniegu, zadziała
system TCS (część systemu DSC).
Naciśnięcie pedału przyspieszenia nie
zwiększy mocy silnika i ruszenie
z miejsca może być utrudnione.
W takiej sytuacji wyłącz system
TCS/DSC.
OSTRZEŻENIE Jeśli TCS/DSC jest
wyłączony i silnik zostanie wyłączony
poprzez ustawienie wyłącznika zapłonu
w położeniu OFF, system włączy się
samoczynnie po ustawieniu wyłącznika
zapłonu w położeniu ON.
OSTRZEŻENIE Włączony system
TCS/DSC zapewnia najlepszą trakcję.
OSTRZEŻENIE Jeżeli przycisk zostanie
naciśnięty i przytrzymany przez10 sekund lub dłużej, włączy się funkcja
rozpoznania usterki przycisku
wyłączenia systemu DSC i system DSC
uaktywni się automatycznie. Lampka
wyłączenia systemu DSC gaśnie, gdy
system DSC jest aktywny.
AKTYWNA POKRYWA
KOMORY SILNIKA -
ŚRODKI OSTROŻNOŚCI
75)
W mało prawdopodobnym przypadku,
w którym samochód miałby zderzyć się
z pieszym i na przód samochodu
miałaby zostać wywarta pewna siła,
uderzenie w głowę pieszego, który
mógłby uderzyć w pokrywę komory
silnika, jest ograniczane przez tylną
część pokrywy komory silnika, która
nagle się podnosi, aby zachować dużą
przestrzeń pomiędzy pokrywą
a elementami znajdującymi się
w komorze silnika.
Jeśli czujnik 1 rys. 59 zainstalowany
w tylnej części przedniego zderzaka
wykryje pewien stopień uderzenia
w trakcie kolizji z pieszym lub innym
przedmiotem podczas jazdy
samochodu z wystarczającą
prędkością, by uaktywnić ten system,
system ten jest uaktywniany i pokrywa
komory silnika jest podnoszona (3 =
lampka ostrzegawcza aktywnej
pokrywy komory silnika/4 = centralnaelektroniczna).
OSTRZEŻENIE Nie dotykaj siłownika 2
rys. 59 tuż po uaktywnieniu się
aktywnej pokrywy komory silnika.
Możesz bowiem ulec poparzeniu,
ponieważ siłownik tuż po uaktywnieniu
się pokrywy jest gorący.
Działanie i obsługaPrzed rozpoczęciem jazdy zawsze
upewnij się, że pokrywa komory silnika
jest całkowicie zamknięta.
W przeciwnym razie system może nie
5805060301-12A-987
5903060100-L12-888
77

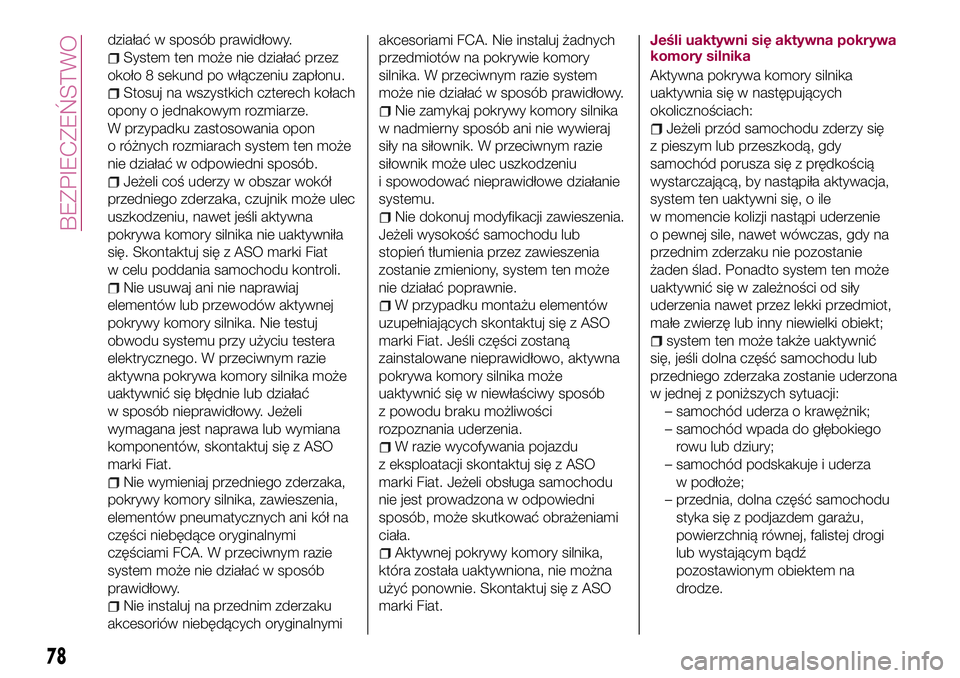

działać w sposób prawidłowy.
System ten może nie działać przez
około 8 sekund po włączeniu zapłonu.
Stosuj na wszystkich czterech kołach
opony o jednakowym rozmiarze.
W przypadku zastosowania opon
o różnych rozmiarach system ten może
nie działać w odpowiedni sposób.
Jeżeli coś uderzy w obszar wokół
przedniego zderzaka, czujnik może ulec
uszkodzeniu, nawet jeśli aktywna
pokrywa komory silnika nie uaktywniła
się. Skontaktuj się z ASO marki Fiat
w celu poddania samochodu kontroli.
Nie usuwaj ani nie naprawiaj
elementów lub przewodów aktywnej
pokrywy komory silnika. Nie testuj
obwodu systemu przy użyciu testera
elektrycznego. W przeciwnym razie
aktywna pokrywa komory silnika może
uaktywnić się błędnie lub działać
w sposób nieprawidłowy. Jeżeli
wymagana jest naprawa lub wymiana
komponentów, skontaktuj się z ASO
marki Fiat.
Nie wymieniaj przedniego zderzaka,
pokrywy komory silnika, zawieszenia,
elementów pneumatycznych ani kół na
części niebędące oryginalnymi
częściami FCA. W przeciwnym razie
system może nie działać w sposób
prawidłowy.
Nie instaluj na przednim zderzaku
akcesoriów niebędących oryginalnymiakcesoriami FCA. Nie instaluj żadnych
przedmiotów na pokrywie komory
silnika. W przeciwnym razie system
może nie działać w sposób prawidłowy.
Nie zamykaj pokrywy komory silnika
w nadmierny sposób ani nie wywieraj
siły na siłownik. W przeciwnym razie
siłownik może ulec uszkodzeniu
i spowodować nieprawidłowe działanie
systemu.
Nie dokonuj modyfikacji zawieszenia.
Jeżeli wysokość samochodu lub
stopień tłumienia przez zawieszenia
zostanie zmieniony, system ten może
nie działać poprawnie.
W przypadku montażu elementów
uzupełniających skontaktuj się z ASO
marki Fiat. Jeśli części zostaną
zainstalowane nieprawidłowo, aktywna
pokrywa komory silnika może
uaktywnić się w niewłaściwy sposób
z powodu braku możliwości
rozpoznania uderzenia.
W razie wycofywania pojazdu
z eksploatacji skontaktuj się z ASO
marki Fiat. Jeżeli obsługa samochodu
nie jest prowadzona w odpowiedni
sposób, może skutkować obrażeniami
ciała.
Aktywnej pokrywy komory silnika,
która została uaktywniona, nie można
użyć ponownie. Skontaktuj się z ASO
marki Fiat.Jeśli uaktywni się aktywna pokrywa
komory silnika
Aktywna pokrywa komory silnika
uaktywnia się w następujących
okolicznościach:
Jeżeli przód samochodu zderzy się
z pieszym lub przeszkodą, gdy
samochód porusza się z prędkością
wystarczającą, by nastąpiła aktywacja,
system ten uaktywni się, o ile
w momencie kolizji nastąpi uderzenie
o pewnej sile, nawet wówczas, gdy na
przednim zderzaku nie pozostanie
żaden ślad. Ponadto system ten może
uaktywnić się w zależności od siły
uderzenia nawet przez lekki przedmiot,
małe zwierzę lub inny niewielki obiekt;
system ten może także uaktywnić
się, jeśli dolna część samochodu lub
przedniego zderzaka zostanie uderzona
w jednej z poniższych sytuacji:
– samochód uderza o krawężnik;
– samochód wpada do głębokiego
rowu lub dziury;
– samochód podskakuje i uderza
w podłoże;
– przednia, dolna część samochodu
styka się z podjazdem garażu,
powierzchnią równej, falistej drogi
lub wystającym bądź
pozostawionym obiektem na
drodze.
78
BEZPIECZEŃSTWO
