109)Rešpektujte pokyny výrobcu na
používanie detského záchytného systému.
Nezaistený detský záchytný systém je
nebezpečný. Pri náhlom zastavení alebo
kolízii by sa mohol začať pohybovať
a spôsobiť vážne zranenie alebo smrť
dieťaťu, alebo iným cestujúcim. Uistite sa,
že akýkoľvek detský záchytný systém je
správne zaistený v súlade s návodom
výrobcu.
110)Uistite sa, že detský záchytný systém
je správne zaistený. Detský záchytný
systém, ktorý nie je zaistený, je
nebezpečný. Pri náhlom zastavení alebo
kolízii sa môže premeniť na projektil, ktorý
môže niekoho zasiahnuť a spôsobiť vážne
poranenia. Ak sa systém nepoužíva,
vyberte ho z vozidla, vložte ho do kufra,
alebo aspoň sa uistite, že je bezpečne
upevnený k úchytkám ISOFIX.
111)Uistite sa, že v blízkosti detského
záchytného systému upevneného
úchytkami ISOFIX nie sú žiadne
bezpečnostné pásy alebo cudzie predmety.
Je nebezpečné nedodržiavať pokyny
výrobcu detského záchytného systému pri
montáži detského záchytného systému. Ak
bezpečnostné pásy alebo cudzí predmet
bránia bezpečnému upevneniu detského
záchytného systému k úchytkám ISOFIX
a detský záchytný systém je nesprávne
nainštalovaný, pri náhlom zastavení alebo
kolízii by sa systém mohol začať pohybovať
a spôsobiť vážne zranenie prípadne smrť
dieťaťu alebo iným cestujúcim. Pri montáži
detského záchytného systému sa uistite, že
v blízkosti úchytiek ISOFIX nie sú žiadne
bezpečnostné pásy alebo cudzie predmety.
Vždy dodržiavajte pokyny výrobcu

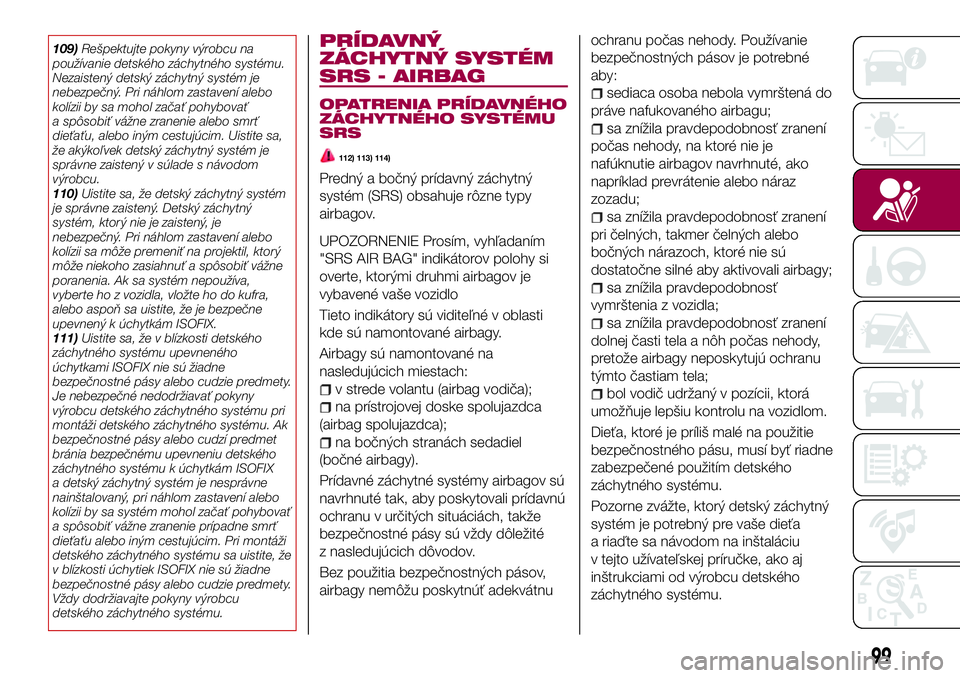

detského záchytného systému.PRÍDAVNÝ
ZÁCHYTNÝ SYSTÉM
SRS - AIRBAG
OPATRENIA PRÍDAVNÉHO
ZÁCHYTNÉHO SYSTÉMU
SRS
112) 113) 114)
Predný a bočný prídavný záchytný
systém (SRS) obsahuje rôzne typy
airbagov.
UPOZORNENIE Prosím, vyhľadaním
"SRS AIR BAG" indikátorov polohy si
overte, ktorými druhmi airbagov je
vybavené vaše vozidlo
Tieto indikátory sú viditeľné v oblasti
kde sú namontované airbagy.
Airbagy sú namontované na
nasledujúcich miestach:
v strede volantu (airbag vodiča);
na prístrojovej doske spolujazdca
(airbag spolujazdca);
na bočných stranách sedadiel
(bočné airbagy).
Prídavné záchytné systémy airbagov sú
navrhnuté tak, aby poskytovali prídavnú
ochranu v určitých situáciách, takže
bezpečnostné pásy sú vždy dôležité
z nasledujúcich dôvodov.
Bez použitia bezpečnostných pásov,
airbagy nemôžu poskytnúť adekvátnuochranu počas nehody. Používanie
bezpečnostných pásov je potrebné
aby:
sediaca osoba nebola vymrštená do
práve nafukovaného airbagu;
sa znížila pravdepodobnosť zranení
počas nehody, na ktoré nie je
nafúknutie airbagov navrhnuté, ako
napríklad prevrátenie alebo náraz
zozadu;
sa znížila pravdepodobnosť zranení
pri čelných, takmer čelných alebo
bočných nárazoch, ktoré nie sú
dostatočne silné aby aktivovali airbagy;
sa znížila pravdepodobnosť
vymrštenia z vozidla;
sa znížila pravdepodobnosť zranení
dolnej časti tela a nôh počas nehody,
pretože airbagy neposkytujú ochranu
týmto častiam tela;
bol vodič udržaný v pozícii, ktorá
umožňuje lepšiu kontrolu na vozidlom.
Dieťa, ktoré je príliš malé na použitie
bezpečnostného pásu, musí byť riadne
zabezpečené použitím detského
záchytného systému.
Pozorne zvážte, ktorý detský záchytný
systém je potrebný pre vaše dieťa
a riaďte sa návodom na inštaláciu
v tejto užívateľskej príručke, ako aj
inštrukciami od výrobcu detského
záchytného systému.
99

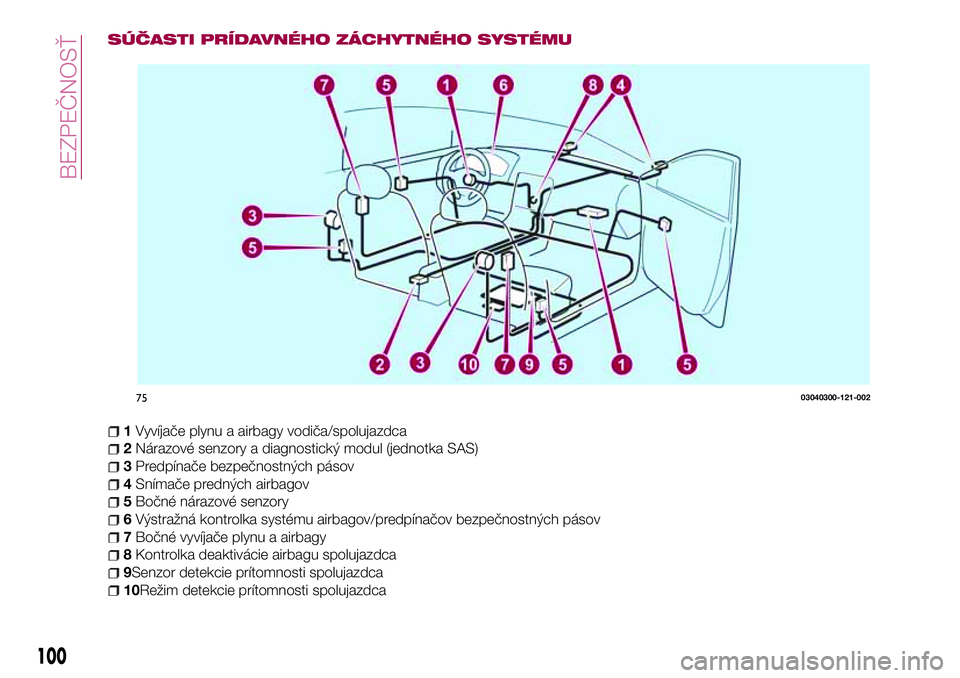

SÚČASTI PRÍDAVNÉHO ZÁCHYTNÉHO SYSTÉMU
1Vyvíjače plynu a airbagy vodiča/spolujazdca
2Nárazové senzory a diagnostický modul (jednotka SAS)
3Predpínače bezpečnostných pásov
4Snímače predných airbagov
5Bočné nárazové senzory
6Výstražná kontrolka systému airbagov/predpínačov bezpečnostných pásov
7Bočné vyvíjače plynu a airbagy
8Kontrolka deaktivácie airbagu spolujazdca
9Senzor detekcie prítomnosti spolujazdca
10Režim detekcie prítomnosti spolujazdca
7503040300-121-002
100
BEZPEČNOSŤ

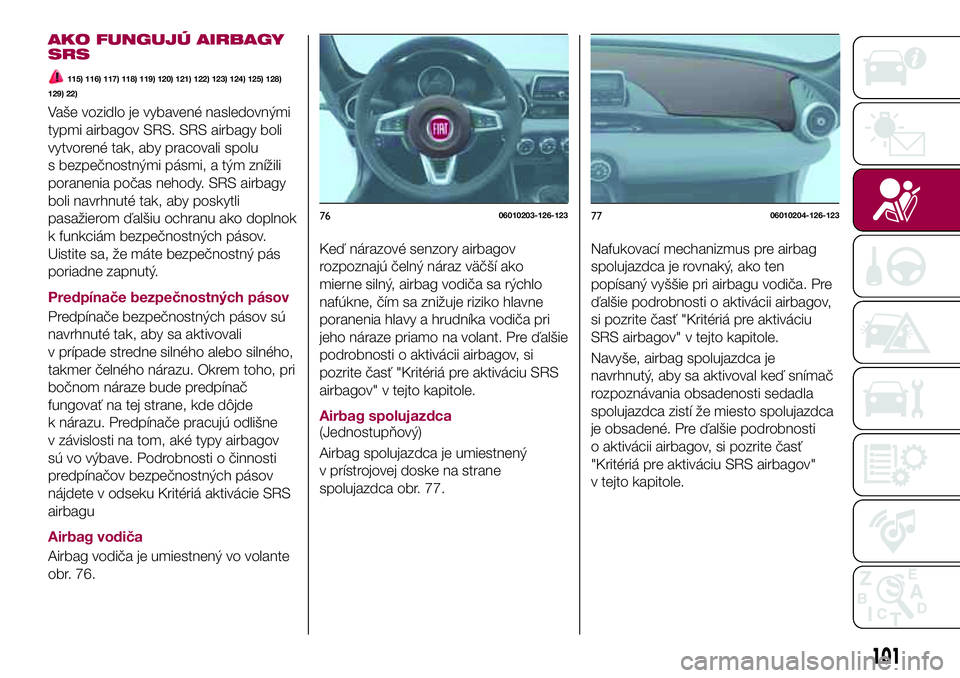

AKO FUNGUJÚ AIRBAGY
SRS
115) 116) 117) 118) 119) 120) 121) 122) 123) 124) 125) 128)
129) 22)
Vaše vozidlo je vybavené nasledovnými
typmi airbagov SRS. SRS airbagy boli
vytvorené tak, aby pracovali spolu
s bezpečnostnými pásmi, a tým znížili
poranenia počas nehody. SRS airbagy
boli navrhnuté tak, aby poskytli
pasažierom ďalšiu ochranu ako doplnok
k funkciám bezpečnostných pásov.
Uistite sa, že máte bezpečnostný pás
poriadne zapnutý.
Predpínače bezpečnostných pásov
Predpínače bezpečnostných pásov sú
navrhnuté tak, aby sa aktivovali
v prípade stredne silného alebo silného,
takmer čelného nárazu. Okrem toho, pri
bočnom náraze bude predpínač
fungovať na tej strane, kde dôjde
k nárazu. Predpínače pracujú odlišne
v závislosti na tom, aké typy airbagov
sú vo výbave. Podrobnosti o činnosti
predpínačov bezpečnostných pásov
nájdete v odseku Kritériá aktivácie SRS
airbagu
Airbag vodiča
Airbag vodiča je umiestnený vo volante
obr. 76.Keď nárazové senzory airbagov
rozpoznajú čelný náraz väčší ako
mierne silný, airbag vodiča sa rýchlo
nafúkne, čím sa znižuje riziko hlavne
poranenia hlavy a hrudníka vodiča pri
jeho náraze priamo na volant. Pre ďalšie
podrobnosti o aktivácii airbagov, si
pozrite časť "Kritériá pre aktiváciu SRS
airbagov" v tejto kapitole.
Airbag spolujazdca
(Jednostupňový)
Airbag spolujazdca je umiestnený
v prístrojovej doske na strane
spolujazdca obr. 77.Nafukovací mechanizmus pre airbag
spolujazdca je rovnaký, ako ten
popísaný vyššie pri airbagu vodiča. Pre
ďalšie podrobnosti o aktivácii airbagov,
si pozrite časť "Kritériá pre aktiváciu
SRS airbagov" v tejto kapitole.
Navyše, airbag spolujazdca je
navrhnutý, aby sa aktivoval keď snímač
rozpoznávania obsadenosti sedadla
spolujazdca zistí že miesto spolujazdca
je obsadené. Pre ďalšie podrobnosti
o aktivácii airbagov, si pozrite časť
"Kritériá pre aktiváciu SRS airbagov"
v tejto kapitole.
7606010203-126-1237706010204-126-123
101

strane, kde bolo vozidlo narazené.Bočný airbag sa rýchlo nafúkne, čím sa
znižuje riziko poranenia hlavy alebo
hrudníka vodiča alebo spolujazdca,
spôsobené priamym nárazom
vnútorných častí ako sú dvere alebo
okno. Pre ďalšie podrobnosti o aktivácii
airbagov, si pozrite časť "Kritériá pre
aktiváciu SRS airbagov" v tejto kapitole.
Okrem toho, bočný airbag spolujazdca,
je navrhnutý tak, aby sa aktivoval vtedy,
keď snímač prítomnosti spolujazdca
identifikuje cestujúceho sediaceho na
sedadle spolujazdca.
Výstražná kontrolka / pípnutie
Výstraha signalizuje poruchu alebo
prevádzkový stav systému.
Pozrite si odsek „Výstražné kontrolky
a správy“ v kapitole „Oboznámte sa
s prístrojovou doskou“. Pozrite si odsek
„Výstražné pípnutie je aktivované“
v kapitole „Oboznámte sa s prístrojovou
doskou“.Predný bočný airbag spolujazdca
a detský záchytný systém
Dozadu otočené detské záchytné
systémyNESMÚbyť nikdy umiestnené
na prednom sedadle s aktívnym
bočným airbagom spolujazdca, pretože
v prípade nárazu, môže aktivácia
airbagu spôsobiť prepravovanému
dieťaťu smrteľné zranenia.
VŽDYdodržujte pokyny uvedené na
nálepke umiestnenej na slnečnej clone
spolujazdca obr. 79.
7806010205-126-123
7903030100-133-555
102
BEZPEČNOSŤ

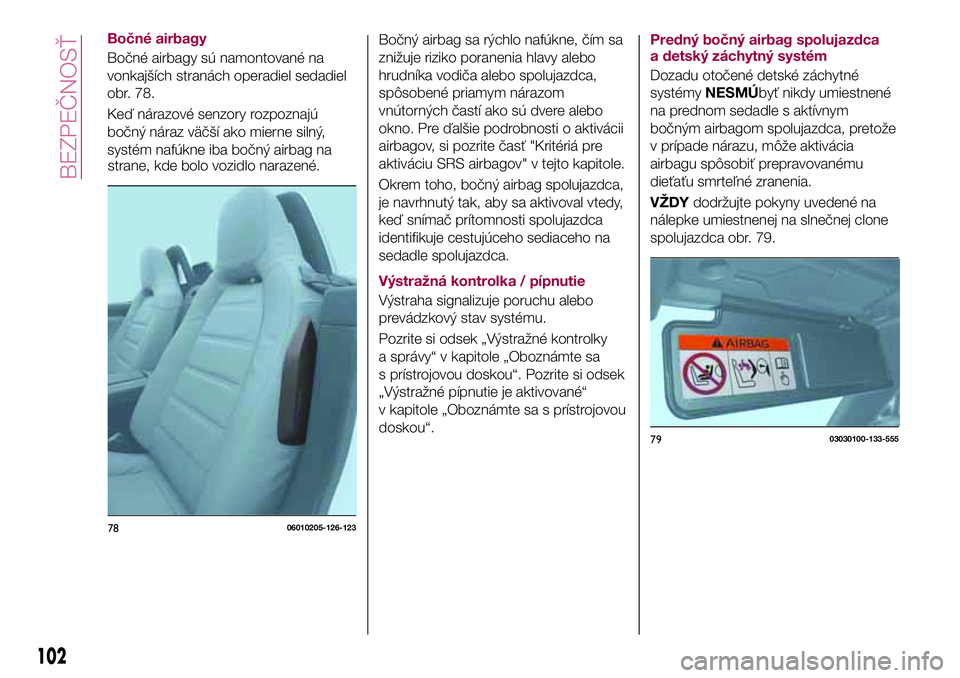

Bočné airbagy
Bočné airbagy sú namontované na
vonkajších stranách operadiel sedadiel
obr. 78.
Keď nárazové senzory rozpoznajú
bočný náraz väčší ako mierne silný,
systém nafúkne iba bočný airbag na

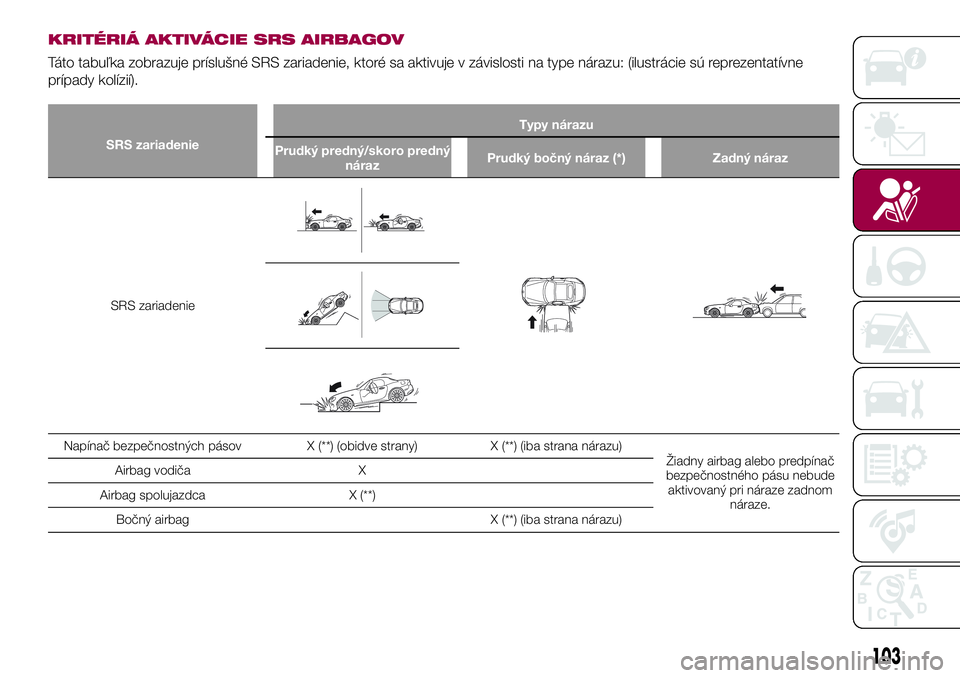

KRITÉRIÁ AKTIVÁCIE SRS AIRBAGOV
Táto tabuľka zobrazuje príslušné SRS zariadenie, ktoré sa aktivuje v závislosti na type nárazu: (ilustrácie sú reprezentatívne
prípady kolízií).
SRS zariadenieTypy nárazu
Prudký predný/skoro predný
nárazPrudký bočný náraz (*) Zadný náraz
SRS zariadenie
Napínač bezpečnostných pásov X (**) (obidve strany) X (**) (iba strana nárazu)
Žiadny airbag alebo predpínač
bezpečnostného pásu nebude
aktivovaný pri náraze zadnom
náraze. Airbag vodiča X
Airbag spolujazdca X (**)
Bočný airbag X (**) (iba strana nárazu)
103

UPOZORNENIE Pri prednom nerovnomernom náraze sa môžu aktivovať všetky airbagy a predpínače v závislosti na smere,
uhle a sile nárazu.
104
BEZPEČNOSŤ

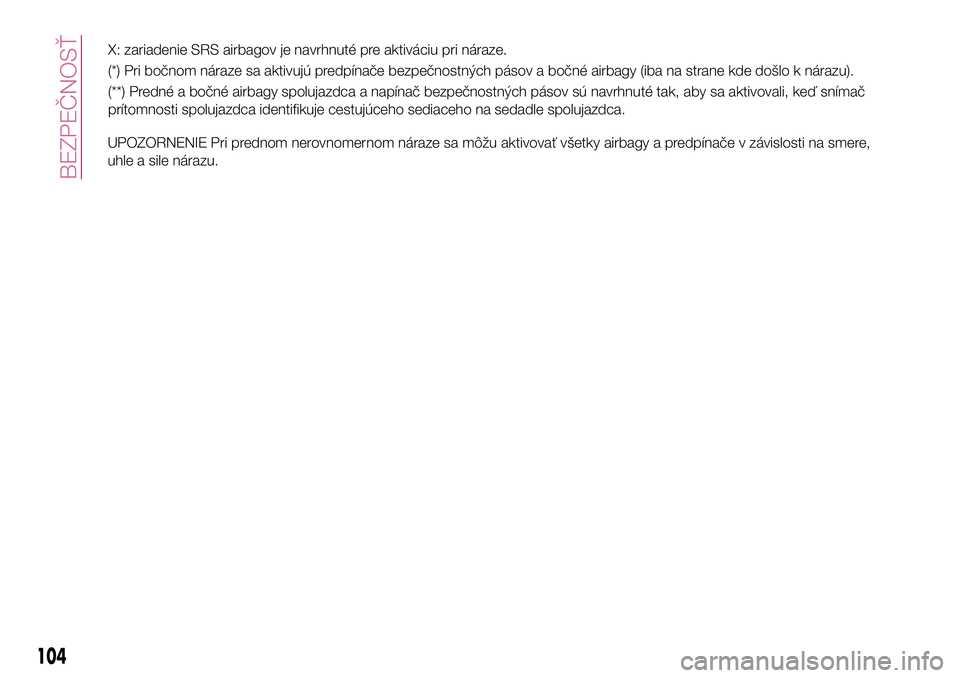

X: zariadenie SRS airbagov je navrhnuté pre aktiváciu pri náraze.
(*) Pri bočnom náraze sa aktivujú predpínače bezpečnostných pásov a bočné airbagy (iba na strane kde došlo k nárazu).
(**) Predné a bočné airbagy spolujazdca a napínač bezpečnostných pásov sú navrhnuté tak, aby sa aktivovali, keď snímač
prítomnosti spolujazdca identifikuje cestujúceho sediaceho na sedadle spolujazdca.

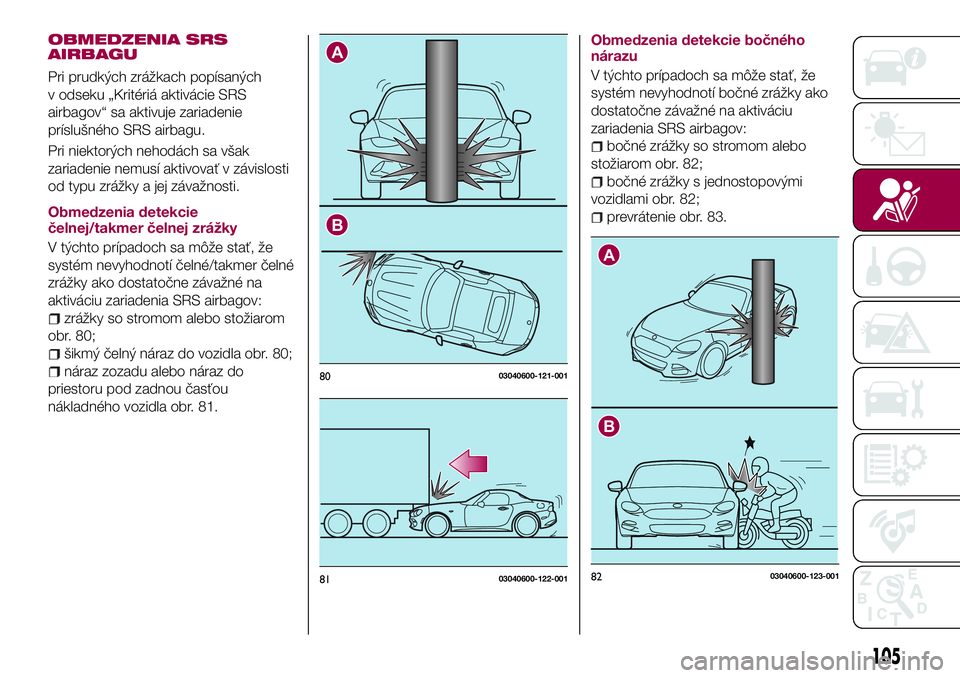

OBMEDZENIA SRS
AIRBAGU
Pri prudkých zrážkach popísaných
v odseku „Kritériá aktivácie SRS
airbagov“ sa aktivuje zariadenie
príslušného SRS airbagu.
Pri niektorých nehodách sa však
zariadenie nemusí aktivovať v závislosti
od typu zrážky a jej závažnosti.
Obmedzenia detekcie
čelnej/takmer čelnej zrážky
V týchto prípadoch sa môže stať, že
systém nevyhodnotí čelné/takmer čelné
zrážky ako dostatočne závažné na
aktiváciu zariadenia SRS airbagov:
zrážky so stromom alebo stožiarom
obr. 80;
šikmý čelný náraz do vozidla obr. 80;
náraz zozadu alebo náraz do
priestoru pod zadnou časťou
nákladného vozidla obr. 81.Obmedzenia detekcie bočného
nárazu
V týchto prípadoch sa môže stať, že
systém nevyhodnotí bočné zrážky ako
dostatočne závažné na aktiváciu
zariadenia SRS airbagov:
bočné zrážky so stromom alebo
stožiarom obr. 82;
bočné zrážky s jednostopovými
vozidlami obr. 82;
prevrátenie obr. 83.
A
B
8003040600-121-001
8103040600-122-001
A
B
8203040600-123-001
105

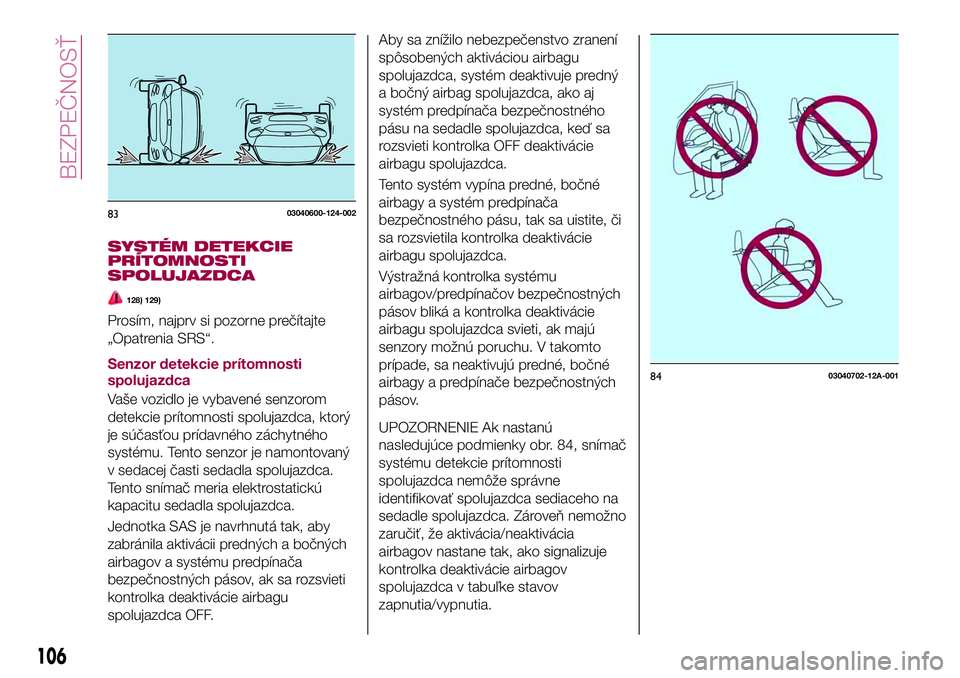

SYSTÉM DETEKCIE
PRÍTOMNOSTI
SPOLUJAZDCA
128) 129)
Prosím, najprv si pozorne prečítajte
„Opatrenia SRS“.
Senzor detekcie prítomnosti
spolujazdca
Vaše vozidlo je vybavené senzorom
detekcie prítomnosti spolujazdca, ktorý
je súčasťou prídavného záchytného
systému. Tento senzor je namontovaný
v sedacej časti sedadla spolujazdca.
Tento snímač meria elektrostatickú
kapacitu sedadla spolujazdca.
Jednotka SAS je navrhnutá tak, aby
zabránila aktivácii predných a bočných
airbagov a systému predpínača
bezpečnostných pásov, ak sa rozsvieti
kontrolka deaktivácie airbagu
spolujazdca OFF.Aby sa znížilo nebezpečenstvo zranení
spôsobených aktiváciou airbagu
spolujazdca, systém deaktivuje predný
a bočný airbag spolujazdca, ako aj
systém predpínača bezpečnostného
pásu na sedadle spolujazdca, keď sa
rozsvieti kontrolka OFF deaktivácie
airbagu spolujazdca.
Tento systém vypína predné, bočné
airbagy a systém predpínača
bezpečnostného pásu, tak sa uistite, či
sa rozsvietila kontrolka deaktivácie
airbagu spolujazdca.
Výstražná kontrolka systému
airbagov/predpínačov bezpečnostných
pásov bliká a kontrolka deaktivácie
airbagu spolujazdca svieti, ak majú
senzory možnú poruchu. V takomto
prípade, sa neaktivujú predné, bočné
airbagy a predpínače bezpečnostných
pásov.
UPOZORNENIE Ak nastanú
nasledujúce podmienky obr. 84, snímač
systému detekcie prítomnosti
spolujazdca nemôže správne
identifikovať spolujazdca sediaceho na
sedadle spolujazdca. Zároveň nemožno
zaručiť, že aktivácia/neaktivácia
airbagov nastane tak, ako signalizuje
kontrolka deaktivácie airbagov
spolujazdca v tabuľke stavov
zapnutia/vypnutia.
8303040600-124-002
8403040702-12A-001
106
BEZPEČNOSŤ

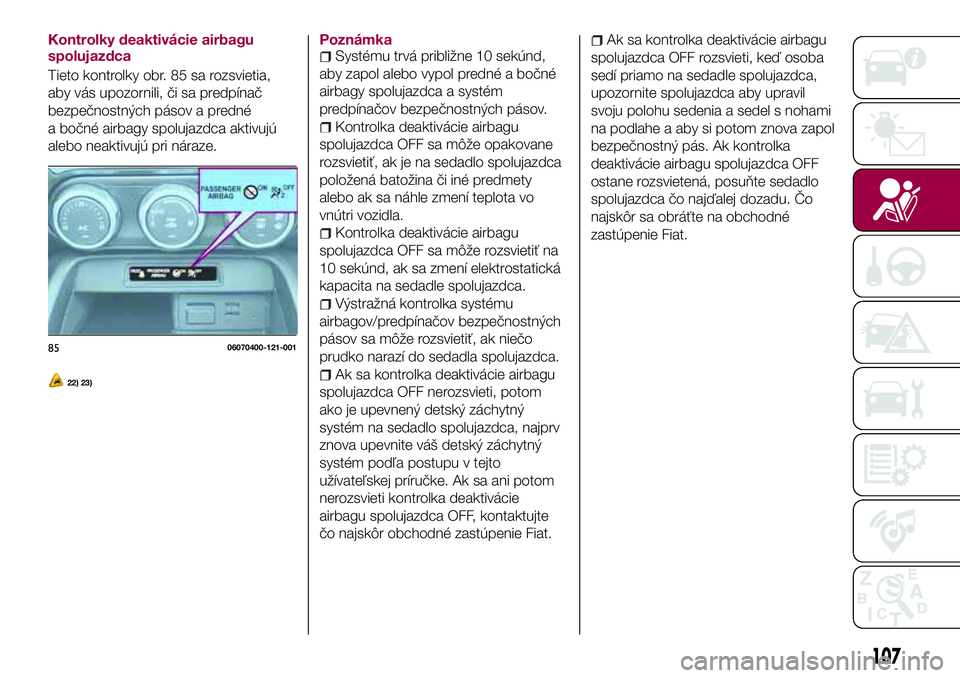

Kontrolky deaktivácie airbagu
spolujazdca
Tieto kontrolky obr. 85 sa rozsvietia,
aby vás upozornili, či sa predpínač
bezpečnostných pásov a predné
a bočné airbagy spolujazdca aktivujú
alebo neaktivujú pri náraze.
22) 23)
PoznámkaSystému trvá približne 10 sekúnd,
aby zapol alebo vypol predné a bočné
airbagy spolujazdca a systém
predpínačov bezpečnostných pásov.
Kontrolka deaktivácie airbagu
spolujazdca OFF sa môže opakovane
rozsvietiť, ak je na sedadlo spolujazdca
položená batožina či iné predmety
alebo ak sa náhle zmení teplota vo
vnútri vozidla.
Kontrolka deaktivácie airbagu
spolujazdca OFF sa môže rozsvietiť na
10 sekúnd, ak sa zmení elektrostatická
kapacita na sedadle spolujazdca.
Výstražná kontrolka systému
airbagov/predpínačov bezpečnostných
pásov sa môže rozsvietiť, ak niečo
prudko narazí do sedadla spolujazdca.
Ak sa kontrolka deaktivácie airbagu
spolujazdca OFF nerozsvieti, potom
ako je upevnený detský záchytný
systém na sedadlo spolujazdca, najprv
znova upevnite váš detský záchytný
systém podľa postupu v tejto
užívateľskej príručke. Ak sa ani potom
nerozsvieti kontrolka deaktivácie
airbagu spolujazdca OFF, kontaktujte
čo najskôr obchodné zastúpenie Fiat.
Ak sa kontrolka deaktivácie airbagu
spolujazdca OFF rozsvieti, keď osoba
sedí priamo na sedadle spolujazdca,
upozornite spolujazdca aby upravil
svoju polohu sedenia a sedel s nohami
na podlahe a aby si potom znova zapol
bezpečnostný pás. Ak kontrolka
deaktivácie airbagu spolujazdca OFF
ostane rozsvietená, posuňte sedadlo
spolujazdca čo najďalej dozadu. Čo
najskôr sa obráťte na obchodné
zastúpenie Fiat.
8506070400-121-001
107

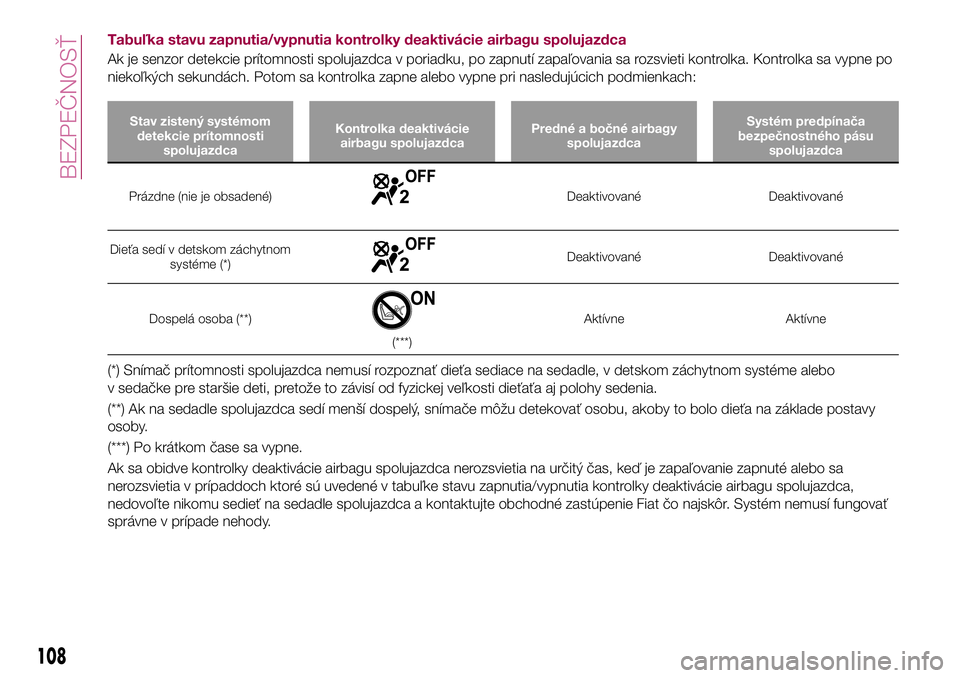

Tabuľka stavu zapnutia/vypnutia kontrolky deaktivácie airbagu spolujazdca
Ak je senzor detekcie prítomnosti spolujazdca v poriadku, po zapnutí zapaľovania sa rozsvieti kontrolka. Kontrolka sa vypne po
niekoľkých sekundách. Potom sa kontrolka zapne alebo vypne pri nasledujúcich podmienkach:
Stav zistený systémom
detekcie prítomnosti
spolujazdcaKontrolka deaktivácie
airbagu spolujazdcaPredné a bočné airbagy
spolujazdcaSystém predpínača
bezpečnostného pásu
spolujazdca
Prázdne (nie je obsadené)Deaktivované Deaktivované
Dieťa sedí v detskom záchytnom
systéme (*)
Deaktivované Deaktivované
Dospelá osoba (**)
(***)Aktívne Aktívne
(*) Snímač prítomnosti spolujazdca nemusí rozpoznať dieťa sediace na sedadle, v detskom záchytnom systéme alebo
v sedačke pre staršie deti, pretože to závisí od fyzickej veľkosti dieťaťa aj polohy sedenia.
(**) Ak na sedadle spolujazdca sedí menší dospelý, snímače môžu detekovať osobu, akoby to bolo dieťa na základe postavy
osoby.
(***) Po krátkom čase sa vypne.
Ak sa obidve kontrolky deaktivácie airbagu spolujazdca nerozsvietia na určitý čas, keď je zapaľovanie zapnuté alebo sa
nerozsvietia v prípaddoch ktoré sú uvedené v tabuľke stavu zapnutia/vypnutia kontrolky deaktivácie airbagu spolujazdca,
nedovoľte nikomu sedieť na sedadle spolujazdca a kontaktujte obchodné zastúpenie Fiat čo najskôr. Systém nemusí fungovať
správne v prípade nehody.
108
BEZPEČNOSŤ
