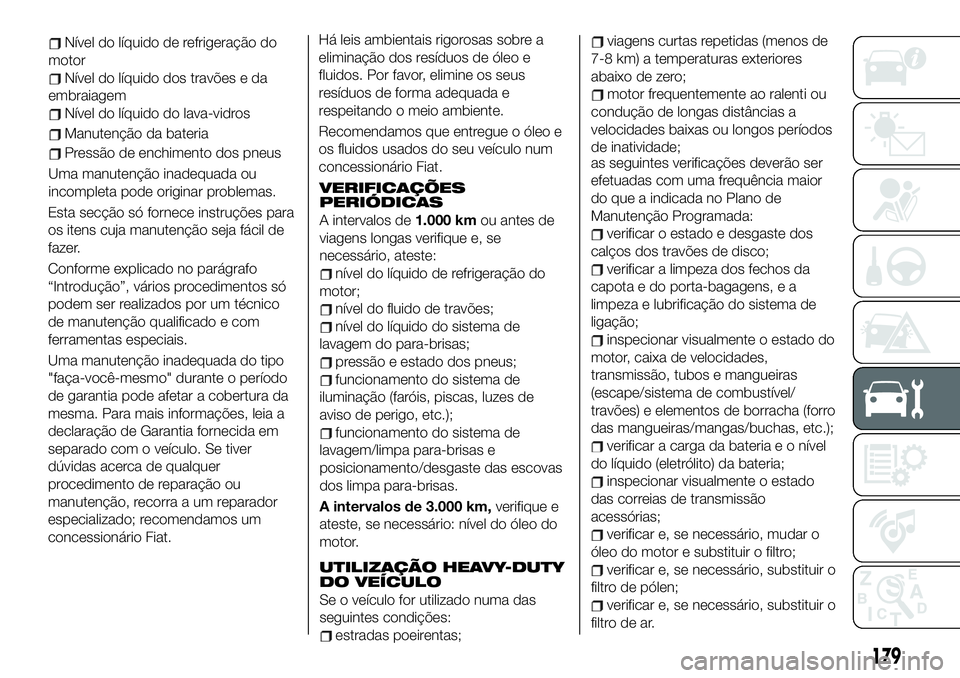

Esta secção só fornece instruções para
os itens cuja manutenção seja fácil de
fazer.
Conforme explicado no parágrafo
“Introdução”, vários procedimentos só
podem ser realizados por um técnico
de manutenção qualificado e com
ferramentas especiais.
Uma manutenção inadequada do tipo
"faça-você-mesmo" durante o período
de garantia pode afetar a cobertura da
mesma. Para mais informações, leia a
declaração de Garantia fornecida em
separado com o veículo. Se tiver
dúvidas acerca de qualquer
procedimento de reparação ou
manutenção, recorra a um reparador
especializado; recomendamos um
concessionário Fiat.Há leis ambientais rigorosas sobre a
eliminação dos resíduos de óleo e
fluidos. Por favor, elimine os seus
resíduos de forma adequada e
respeitando o meio ambiente.
Recomendamos que entregue o óleo e
os fluidos usados do seu veículo num
concessionário Fiat.
VERIFICAÇÕES
PERIÓDICAS
A intervalos de1.000 kmou antes de
viagens longas verifique e, se
necessário, ateste:
nível do líquido de refrigeração do
motor;
nível do fluido de travões;
nível do líquido do sistema de
lavagem do para-brisas;
pressão e estado dos pneus;
funcionamento do sistema de
iluminação (faróis, piscas, luzes de
aviso de perigo, etc.);
funcionamento do sistema de
lavagem/limpa para-brisas e
posicionamento/desgaste das escovas
dos limpa para-brisas.
A intervalos de 3.000 km,verifique e
ateste, se necessário: nível do óleo do
motor.
UTILIZAÇÃO HEAVY-DUTY
DO VEÍCULO
Se o veículo for utilizado numa das
seguintes condições:
estradas poeirentas;
viagens curtas repetidas (menos de
7-8 km) a temperaturas exteriores
abaixo de zero;
motor frequentemente ao ralenti ou
condução de longas distâncias a
velocidades baixas ou longos períodos
de inatividade;
as seguintes verificações deverão ser
efetuadas com uma frequência maior
do que a indicada no Plano de
Manutenção Programada:
verificar o estado e desgaste dos
calços dos travões de disco;
verificar a limpeza dos fechos da
capota e do porta-bagagens, e a
limpeza e lubrificação do sistema de
ligação;
inspecionar visualmente o estado do
motor, caixa de velocidades,
transmissão, tubos e mangueiras
(escape/sistema de combustível/
travões) e elementos de borracha (forro
das mangueiras/mangas/buchas, etc.);
verificar a carga da bateria e o nível
do líquido (eletrólito) da bateria;
inspecionar visualmente o estado
das correias de transmissão
acessórias;
verificar e, se necessário, mudar o
óleo do motor e substituir o filtro;
verificar e, se necessário, substituir o
filtro de pólen;
verificar e, se necessário, substituir o
filtro de ar.
179
Manutenção da bateria
Pressão de enchimento dos pneus
Uma manutenção inadequada ou
incompleta pode originar problemas.
Nível do líquido de refrigeração do
motor
Nível do líquido dos travões e da
embraiagem
Nível do líquido do lava-vidros

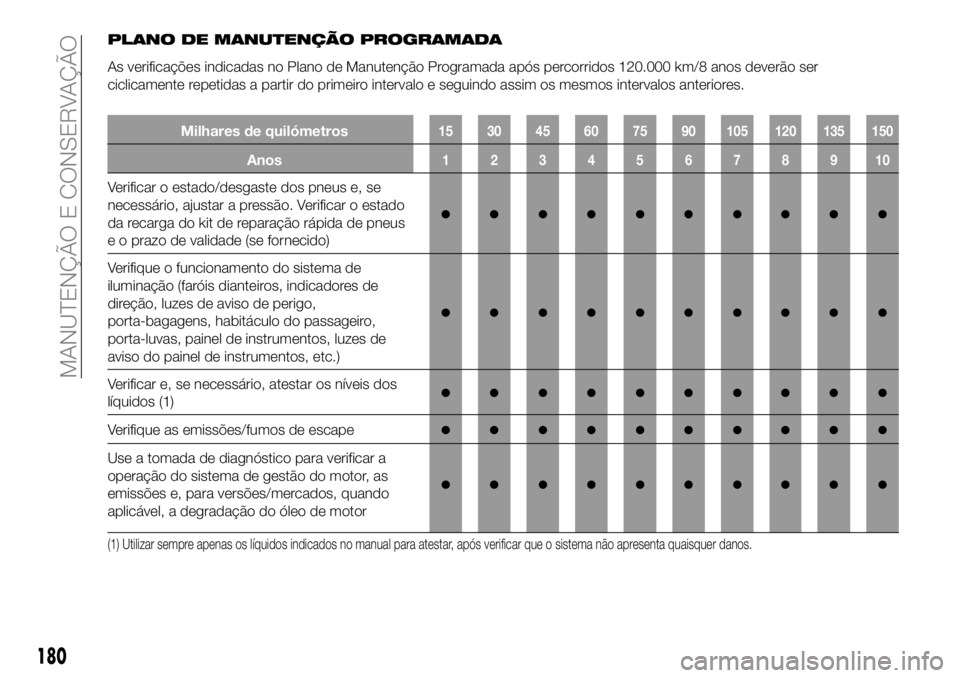

PLANO DE MANUTENÇÃO PROGRAMADA
As verificações indicadas no Plano de Manutenção Programada após percorridos 120.000 km/8 anos deverão ser
ciclicamente repetidas a partir do primeiro intervalo e seguindo assim os mesmos intervalos anteriores.
Milhares de quilómetros15 30 45 60 75 90 105 120 135 150
Anos12345678910
Verificar o estado/desgaste dos pneus e, se
necessário, ajustar a pressão. Verificar o estado
da recarga do kit de reparação rápida de pneus
e o prazo de validade (se fornecido)
●●●●●●●●●●
Verifique o funcionamento do sistema de
iluminação (faróis dianteiros, indicadores de
direção, luzes de aviso de perigo,
porta-bagagens, habitáculo do passageiro,
porta-luvas, painel de instrumentos, luzes de
aviso do painel de instrumentos, etc.)
●●●●●●●●●●
Verificar e, se necessário, atestar os níveis dos
líquidos (1)●●●●●●●●●●
Verifique as emissões/fumos de escape●●●●●●●●●●
Use a tomada de diagnóstico para verificar a
operação do sistema de gestão do motor, as
emissões e, para versões/mercados, quando
aplicável, a degradação do óleo de motor
●●●●●●●●●●
(1) Utilizar sempre apenas os líquidos indicados no manual para atestar, após verificar que o sistema não apresenta quaisquer danos.
180
MANUTENÇÃO E CONSERVAÇÃO

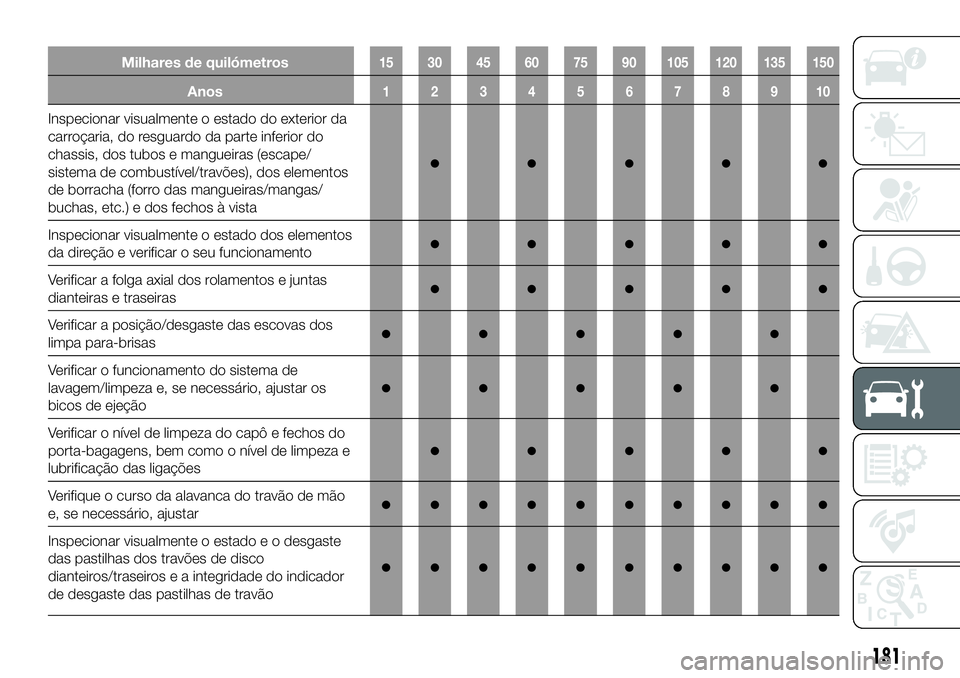

Milhares de quilómetros15 30 45 60 75 90 105 120 135 150
Anos12345678910
Inspecionar visualmente o estado do exterior da
carroçaria, do resguardo da parte inferior do
chassis, dos tubos e mangueiras (escape/
sistema de combustível/travões), dos elementos
de borracha (forro das mangueiras/mangas/
buchas, etc.) e dos fechos à vista
●●●●●
Inspecionar visualmente o estado dos elementos
da direção e verificar o seu funcionamento●●●●●
Verificar a folga axial dos rolamentos e juntas
dianteiras e traseiras●●●●●
Verificar a posição/desgaste das escovas dos
limpa para-brisas●●●●●
Verificar o funcionamento do sistema de
lavagem/limpeza e, se necessário, ajustar os
bicos de ejeção
●●●●●
Verificar o nível de limpeza do capô e fechos do
porta-bagagens, bem como o nível de limpeza e
lubrificação das ligações
●●●●●
Verifique o curso da alavanca do travão de mão
e, se necessário, ajustar●●●●●●●●●●
Inspecionar visualmente o estado e o desgaste
das pastilhas dos travões de disco
dianteiros/traseiros e a integridade do indicador
de desgaste das pastilhas de travão
●●●●●●●●●●
181

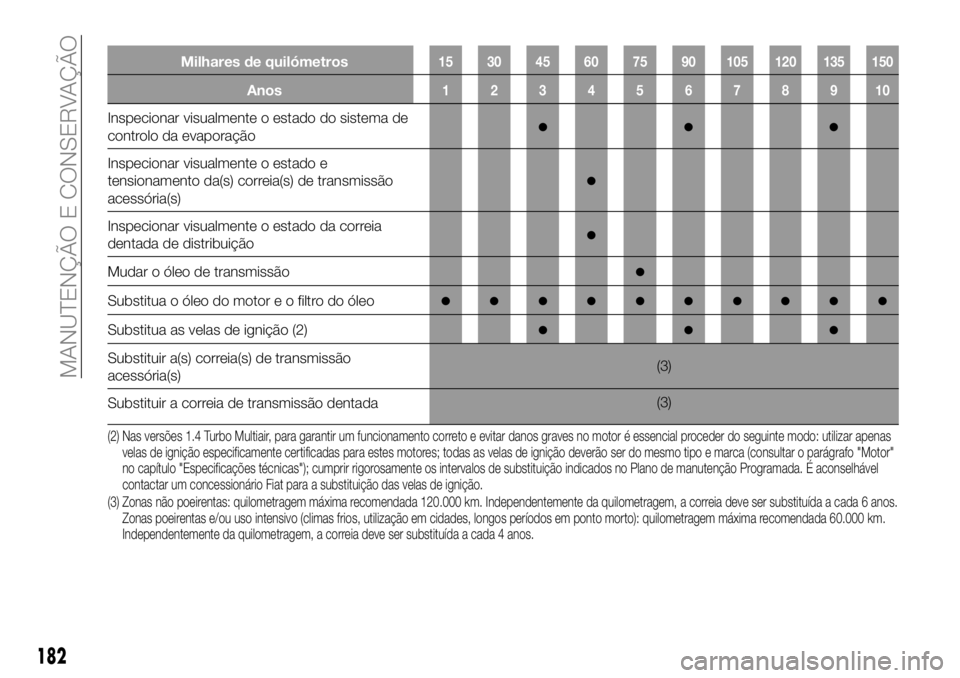

Milhares de quilómetros15 30 45 60 75 90 105 120 135 150
Anos12345678910
Inspecionar visualmente o estado do sistema de
controlo da evaporação●●●
Inspecionar visualmente o estado e
tensionamento da(s) correia(s) de transmissão
acessória(s)
●
Inspecionar visualmente o estado da correia
dentada de distribuição●
Mudar o óleo de transmissão●
Substitua o óleo do motor e o filtro do óleo●●●●●●●●●●
Substitua as velas de ignição (2)●●●
Substituir a(s) correia(s) de transmissão
acessória(s)(3)
Substituir a correia de transmissão dentada(3)
(2) Nas versões 1.4 Turbo Multiair, para garantir um funcionamento correto e evitar danos graves no motor é essencial proceder do seguinte modo: utilizar apenas
velas de ignição especificamente certificadas para estes motores; todas as velas de ignição deverão ser do mesmo tipo e marca (consultar o parágrafo "Motor"
no capítulo "Especificações técnicas"); cumprir rigorosamente os intervalos de substituição indicados no Plano de manutenção Programada. É aconselhável
contactar um concessionário Fiat para a substituição das velas de ignição.
(3) Zonas não poeirentas: quilometragem máxima recomendada 120.000 km. Independentemente da quilometragem, a correia deve ser substituída a cada 6anos.
Zonas poeirentas e/ou uso intensivo (climas frios, utilização em cidades, longos períodos em ponto morto): quilometragem máxima recomendada 60.000 km.
Independentemente da quilometragem, a correia deve ser substituída a cada 4 anos.
182
MANUTENÇÃO E CONSERVAÇÃO

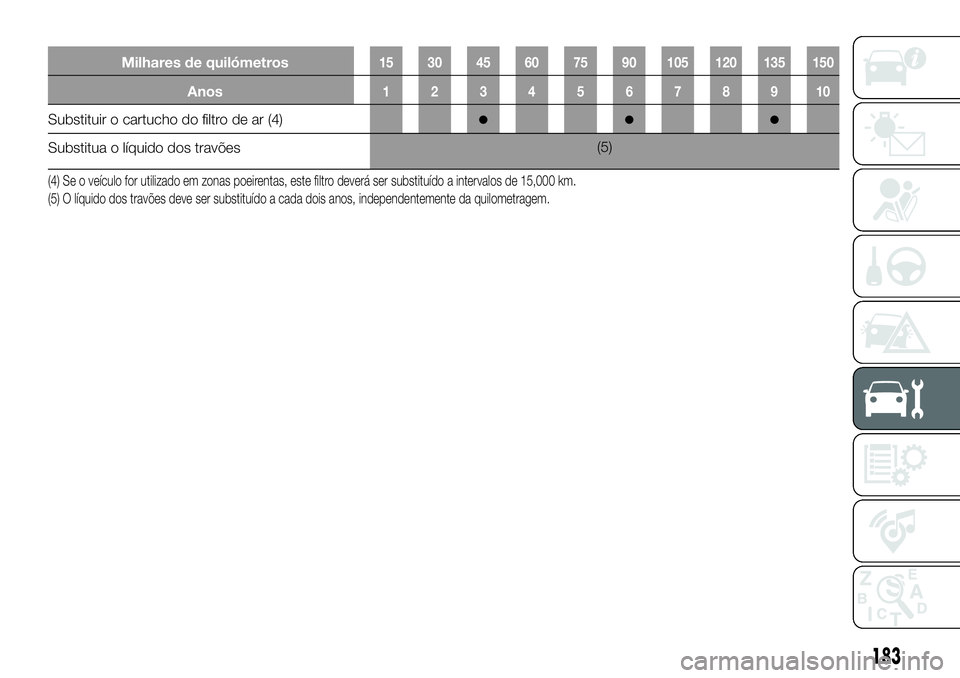

Milhares de quilómetros15 30 45 60 75 90 105 120 135 150
Anos12345678910
Substituir o cartucho do filtro de ar (4)●●●
Substitua o líquido dos travões(5)
(4) Se o veículo for utilizado em zonas poeirentas, este filtro deverá ser substituído a intervalos de 15,000 km.
(5) O líquido dos travões deve ser substituído a cada dois anos, independentemente da quilometragem.
183

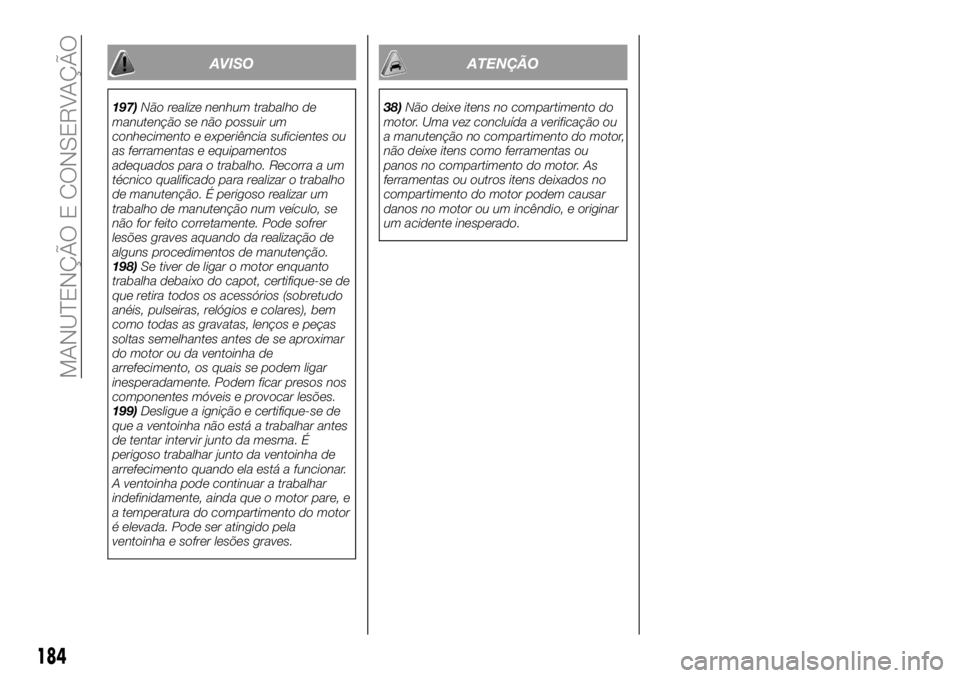

AVISO
197)Não realize nenhum trabalho de
manutenção se não possuir um
conhecimento e experiência suficientes ou
as ferramentas e equipamentos
adequados para o trabalho. Recorra a um
técnico qualificado para realizar o trabalho
de manutenção. É perigoso realizar um
trabalho de manutenção num veículo, se
não for feito corretamente. Pode sofrer
lesões graves aquando da realização de
alguns procedimentos de manutenção.
198)Se tiver de ligar o motor enquanto
trabalha debaixo do capot, certifique-se de
que retira todos os acessórios (sobretudo
anéis, pulseiras, relógios e colares), bem
como todas as gravatas, lenços e peças
soltas semelhantes antes de se aproximar
do motor ou da ventoinha de
arrefecimento, os quais se podem ligar
inesperadamente. Podem ficar presos nos
componentes móveis e provocar lesões.
199)Desligue a ignição e certifique-se de
que a ventoinha não está a trabalhar antes
de tentar intervir junto da mesma. É
perigoso trabalhar junto da ventoinha de
arrefecimento quando ela está a funcionar.
A ventoinha pode continuar a trabalhar
indefinidamente, ainda que o motor pare, e
a temperatura do compartimento do motor
é elevada. Pode ser atingido pela
ventoinha e sofrer lesões graves.
ATENÇÃO
38)Não deixe itens no compartimento do
motor. Uma vez concluída a verificação ou
a manutenção no compartimento do motor,
não deixe itens como ferramentas ou
panos no compartimento do motor. As
ferramentas ou outros itens deixados no
compartimento do motor podem causar
danos no motor ou um incêndio, e originar
um acidente inesperado.
184
MANUTENÇÃO E CONSERVAÇÃO

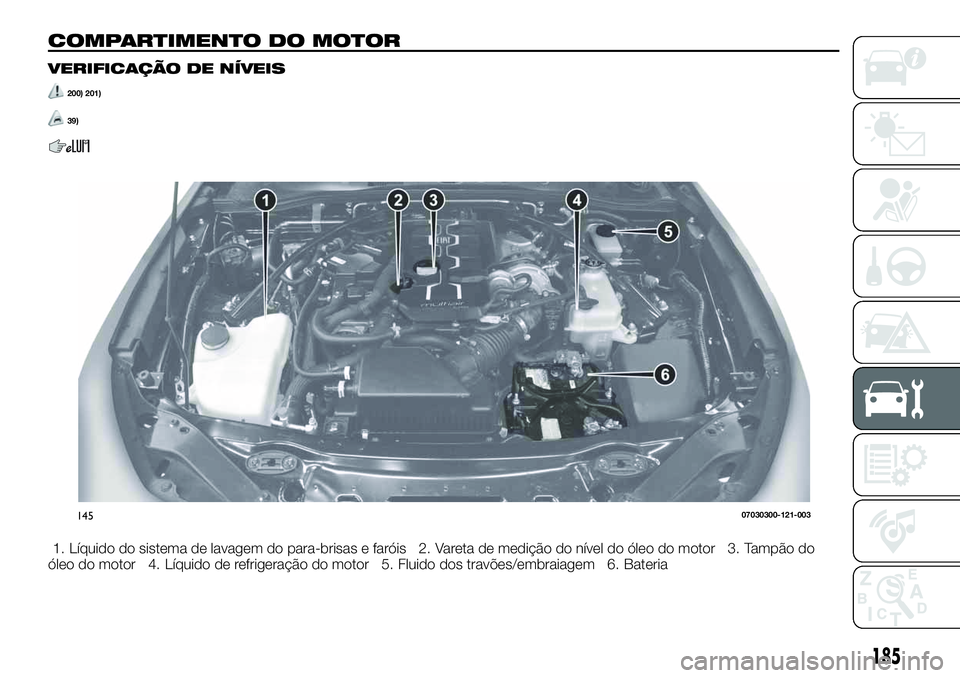

COMPARTIMENTO DO MOTOR
VERIFICAÇÃO DE NÍVEIS
200) 201)
39)
1. Líquido do sistema de lavagem do para-brisas e faróis 2. Vareta de medição do nível do óleo do motor 3. Tampão do
óleo do motor 4. Líquido de refrigeração do motor 5. Fluido dos travões/embraiagem 6. Bateria
14507030300-121-003
185

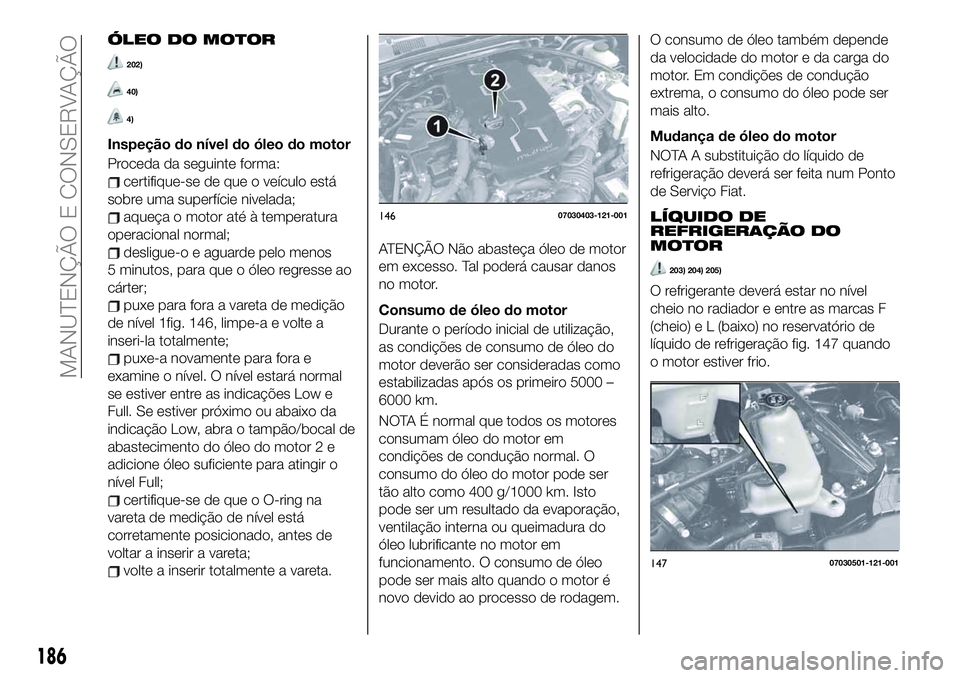

ÓLEO DO MOTOR
202)
40)
4)
Inspeção do nível do óleo do motor
Proceda da seguinte forma:
certifique-se de que o veículo está
sobre uma superfície nivelada;
aqueça o motor até à temperatura
operacional normal;
desligue-o e aguarde pelo menos
5 minutos, para que o óleo regresse ao
cárter;
puxe para fora a vareta de medição
de nível 1fig. 146, limpe-a e volte a
inseri-la totalmente;
puxe-a novamente para fora e
examine o nível. O nível estará normal
se estiver entre as indicações Low e
Full. Se estiver próximo ou abaixo da
indicação Low, abra o tampão/bocal de
abastecimento do óleo do motor 2 e
adicione óleo suficiente para atingir o
nível Full;
certifique-se de que o O-ring na
vareta de medição de nível está
corretamente posicionado, antes de
voltar a inserir a vareta;
volte a inserir totalmente a vareta.
ATENÇÃO Não abasteça óleo de motor
em excesso. Tal poderá causar danos
no motor.
Consumo de óleo do motor
Durante o período inicial de utilização,
as condições de consumo de óleo do
motor deverão ser consideradas como
estabilizadas após os primeiro 5000 –
6000 km.
NOTA É normal que todos os motores
consumam óleo do motor em
condições de condução normal. O
consumo do óleo do motor pode ser
tão alto como 400 g/1000 km. Isto
pode ser um resultado da evaporação,
ventilação interna ou queimadura do
óleo lubrificante no motor em
funcionamento. O consumo de óleo
pode ser mais alto quando o motor é
novo devido ao processo de rodagem.O consumo de óleo também depende
da velocidade do motor e da carga do
motor. Em condições de condução
extrema, o consumo do óleo pode ser
mais alto.
Mudança de óleo do motor
NOTA A substituição do líquido de
refrigeração deverá ser feita num Ponto
de Serviço Fiat.
LÍQUIDO DE
REFRIGERAÇÃO DO
MOTOR
203) 204) 205)
O refrigerante deverá estar no nível
cheio no radiador e entre as marcas F
(cheio) e L (baixo) no reservatório de
líquido de refrigeração fig. 147 quando
o motor estiver frio.
14607030403-121-001
14707030501-121-001
186
MANUTENÇÃO E CONSERVAÇÃO

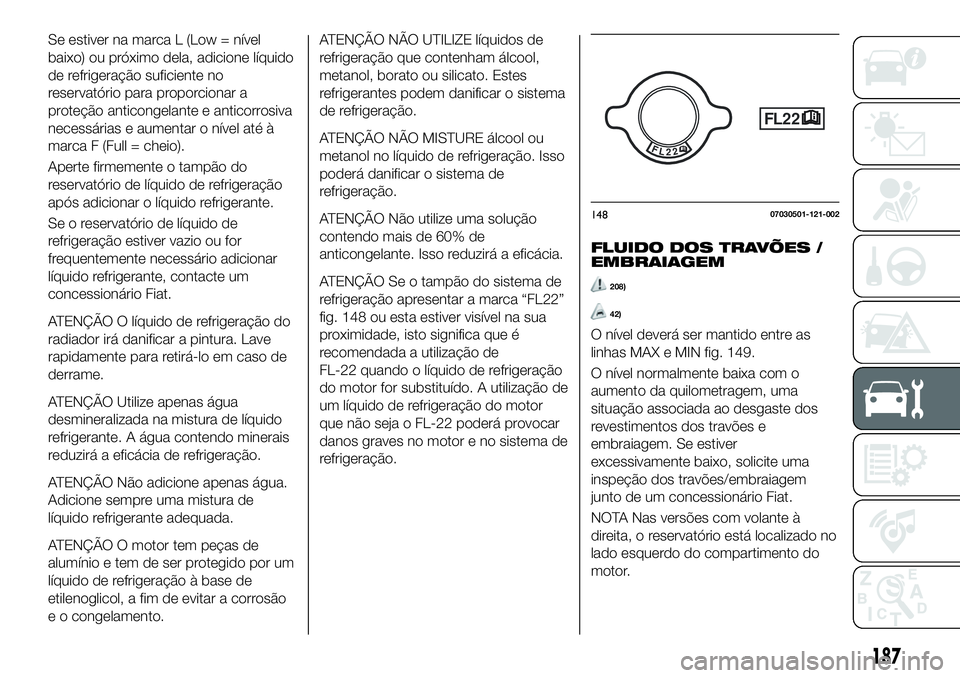

Se estiver na marca L (Low = nível
baixo) ou próximo dela, adicione líquido
de refrigeração suficiente no
reservatório para proporcionar a
proteção anticongelante e anticorrosiva
necessárias e aumentar o nível até à
marca F (Full = cheio).
Aperte firmemente o tampão do
reservatório de líquido de refrigeração
após adicionar o líquido refrigerante.
Se o reservatório de líquido de
refrigeração estiver vazio ou for
frequentemente necessário adicionar
líquido refrigerante, contacte um
concessionário Fiat.
ATENÇÃO O líquido de refrigeração do
radiador irá danificar a pintura. Lave
rapidamente para retirá-lo em caso de
derrame.
ATENÇÃO Utilize apenas água
desmineralizada na mistura de líquido
refrigerante. A água contendo minerais
reduzirá a eficácia de refrigeração.
ATENÇÃO Não adicione apenas água.
Adicione sempre uma mistura de
líquido refrigerante adequada.
ATENÇÃO O motor tem peças de
alumínio e tem de ser protegido por um
líquido de refrigeração à base de
etilenoglicol, a fim de evitar a corrosão
e o congelamento.ATENÇÃO NÃO UTILIZE líquidos de
refrigeração que contenham álcool,
metanol, borato ou silicato. Estes
refrigerantes podem danificar o sistema
de refrigeração.
ATENÇÃO NÃO MISTURE álcool ou
metanol no líquido de refrigeração. Isso
poderá danificar o sistema de
refrigeração.
ATENÇÃO Não utilize uma solução
contendo mais de 60% de
anticongelante. Isso reduzirá a eficácia.
ATENÇÃO Se o tampão do sistema de
refrigeração apresentar a marca “FL22”
fig. 148 ou esta estiver visível na sua
proximidade, isto significa que é
recomendada a utilização de
FL-22 quando o líquido de refrigeração
do motor for substituído. A utilização de
um líquido de refrigeração do motor
que não seja o FL-22 poderá provocar
danos graves no motor e no sistema de
refrigeração.FLUIDO DOS TRAVÕES /
EMBRAIAGEM
208)
42)
O nível deverá ser mantido entre as
linhas MAX e MIN fig. 149.
O nível normalmente baixa com o
aumento da quilometragem, uma
situação associada ao desgaste dos
revestimentos dos travões e
embraiagem. Se estiver
excessivamente baixo, solicite uma
inspeção dos travões/embraiagem
junto de um concessionário Fiat.
NOTA Nas versões com volante à
direita, o reservatório está localizado no
lado esquerdo do compartimento do
motor.
14807030501-121-002
187

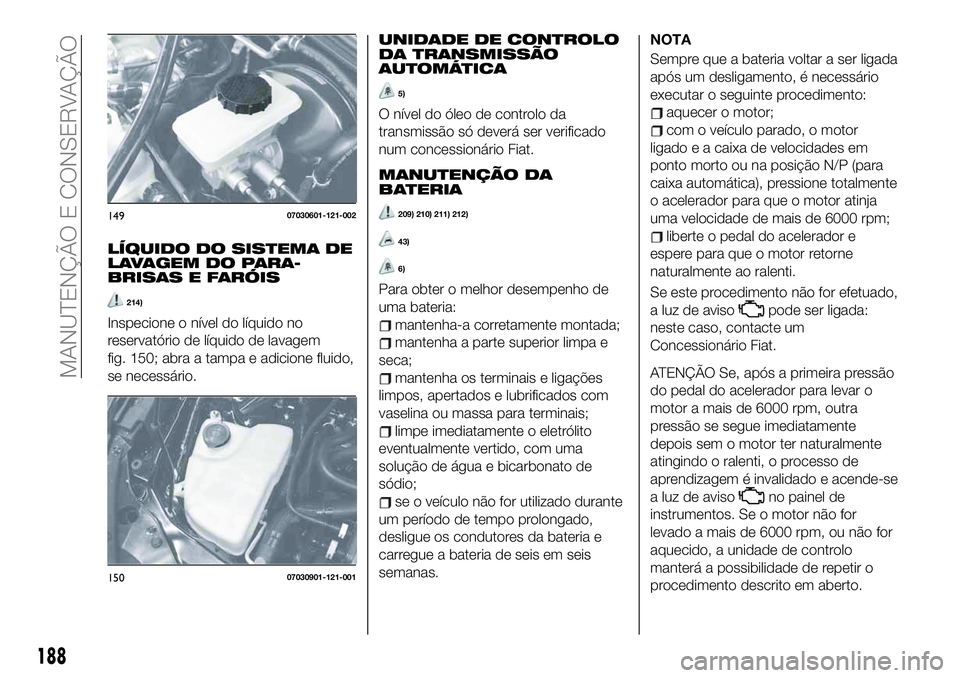

LÍQUIDO DO SISTEMA DE
LAVAGEM DO PARA-
BRISAS E FARÓIS
214)
Inspecione o nível do líquido no
reservatório de líquido de lavagem
fig. 150; abra a tampa e adicione fluido,
se necessário.
UNIDADE DE CONTROLO
DA TRANSMISSÃO
AUTOMÁTICA
5)
O nível do óleo de controlo da
transmissão só deverá ser verificado
num concessionário Fiat.
MANUTENÇÃO DA
BATERIA
209) 210) 211) 212)
43)
6)
Para obter o melhor desempenho de
uma bateria:
mantenha-a corretamente montada;
mantenha a parte superior limpa e
seca;
mantenha os terminais e ligações
limpos, apertados e lubrificados com
vaselina ou massa para terminais;
limpe imediatamente o eletrólito
eventualmente vertido, com uma
solução de água e bicarbonato de
sódio;
se o veículo não for utilizado durante
um período de tempo prolongado,
desligue os condutores da bateria e
carregue a bateria de seis em seis
semanas.NOTA
Sempre que a bateria voltar a ser ligada
após um desligamento, é necessário
executar o seguinte procedimento:
aquecer o motor;
com o veículo parado, o motor
ligado e a caixa de velocidades em
ponto morto ou na posição N/P (para
caixa automática), pressione totalmente
o acelerador para que o motor atinja
uma velocidade de mais de 6000 rpm;
liberte o pedal do acelerador e
espere para que o motor retorne
naturalmente ao ralenti.
Se este procedimento não for efetuado,
a luz de aviso
pode ser ligada:
neste caso, contacte um
Concessionário Fiat.
ATENÇÃO Se, após a primeira pressão
do pedal do acelerador para levar o
motor a mais de 6000 rpm, outra
pressão se segue imediatamente
depois sem o motor ter naturalmente
atingindo o ralenti, o processo de
aprendizagem é invalidado e acende-se
a luz de aviso
no painel de
instrumentos. Se o motor não for
levado a mais de 6000 rpm, ou não for
aquecido, a unidade de controlo
manterá a possibilidade de repetir o
procedimento descrito em aberto.
14907030601-121-002
15007030901-121-001
188
MANUTENÇÃO E CONSERVAÇÃO
