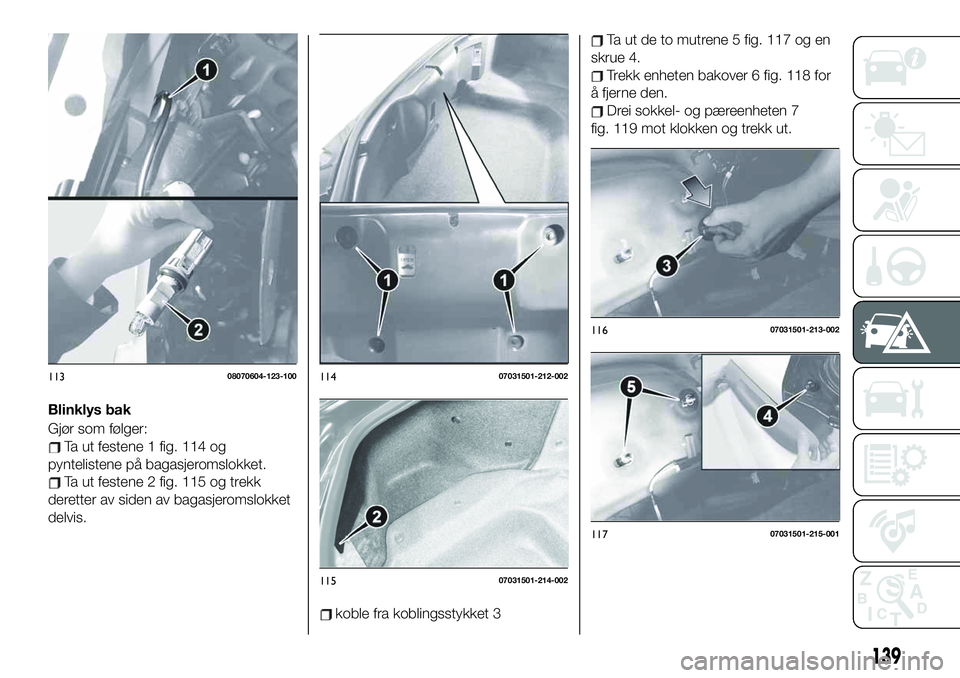

Blinklys bak
Gjør som følger:
Ta ut festene 1 fig. 114 og
pyntelistene på bagasjeromslokket.
Ta ut festene 2 fig. 115 og trekk
deretter av siden av bagasjeromslokket
delvis.
koble fra koblingsstykket 3
Ta ut de to mutrene 5 fig. 117 og en
skrue 4.
Trekk enheten bakover 6 fig. 118 for
å fjerne den.
Drei sokkel- og pæreenheten 7
fig. 119 mot klokken og trekk ut.
11308070604-123-10011407031501-212-002
11507031501-214-002
11607031501-213-002
11707031501-215-001
139
Page 142 of 224

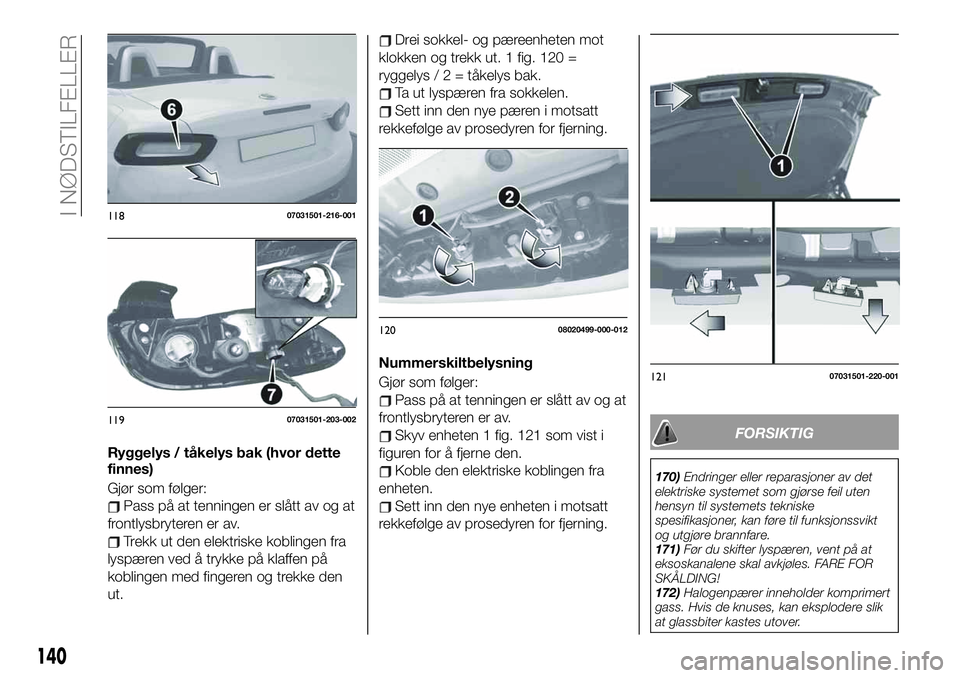

Ryggelys / tåkelys bak (hvor dette
finnes)
Gjør som følger:
Pass på at tenningen er slått av og at
frontlysbryteren er av.
Trekk ut den elektriske koblingen fra
lyspæren ved å trykke på klaffen på
koblingen med fingeren og trekke den
ut.
Drei sokkel- og pæreenheten mot
klokken og trekk ut. 1 fig. 120 =
ryggelys/2=tåkelys bak.
Ta ut lyspæren fra sokkelen.
Sett inn den nye pæren i motsatt
rekkefølge av prosedyren for fjerning.
Nummerskiltbelysning
Gjør som følger:
Pass på at tenningen er slått av og at
frontlysbryteren er av.
Skyv enheten 1 fig. 121 som vist i
figuren for å fjerne den.
Koble den elektriske koblingen fra
enheten.
Sett inn den nye enheten i motsatt
rekkefølge av prosedyren for fjerning.
FORSIKTIG
170)Endringer eller reparasjoner av det
elektriske systemet som gjørse feil uten
hensyn til systemets tekniske
spesifikasjoner, kan føre til funksjonssvikt
og utgjøre brannfare.
171)Før du skifter lyspæren, vent på at
eksoskanalene skal avkjøles. FARE FOR
SKÅLDING!
172)Halogenpærer inneholder komprimert
gass. Hvis de knuses, kan eksplodere slik
at glassbiter kastes utover.
11807031501-216-001
11907031501-203-002
12008020499-000-012
12107031501-220-001
140
I NØDSTILFELLER
Page 143 of 224

173)Skift ut lyspærene kun ved avskrudd
motor. Forsikre deg også om at motoren er
kald, for å unngå fare for brannskader.
174)Skift pæren først når motoren er slått
av og kjøretøyet står på et trygt sted hvor
det ikke utgjør noen fare for trafikken og
hvor det er trygt å skifte pæren ut (se
avsnittet "Parkering" i kapittelet "Start og
bruk"). Forsikre deg også om at motoren er
kald, for å unngå fare for brannskader.
ADVARSEL
30)Når mulig, anbefales å få lyspærer
skiftet hos en Fiat-forhandler. Riktig bruk og
retning av de utvendige lysene er
avgjørende for trygg kjøring og overholdelse
av loven.
31)Halogen pærer må holdes bare i
metalldelen når de håndteres. Dersom du
berører den transparente delen av pæren
med fingrene, kan det redusere intensiteten
av lyset, og til og med forkorte lyspærende
levetid. Ved utilsiktet kontakt, tørk av
lyspæren med en klut fuktet med alkohol og
la den tørke.

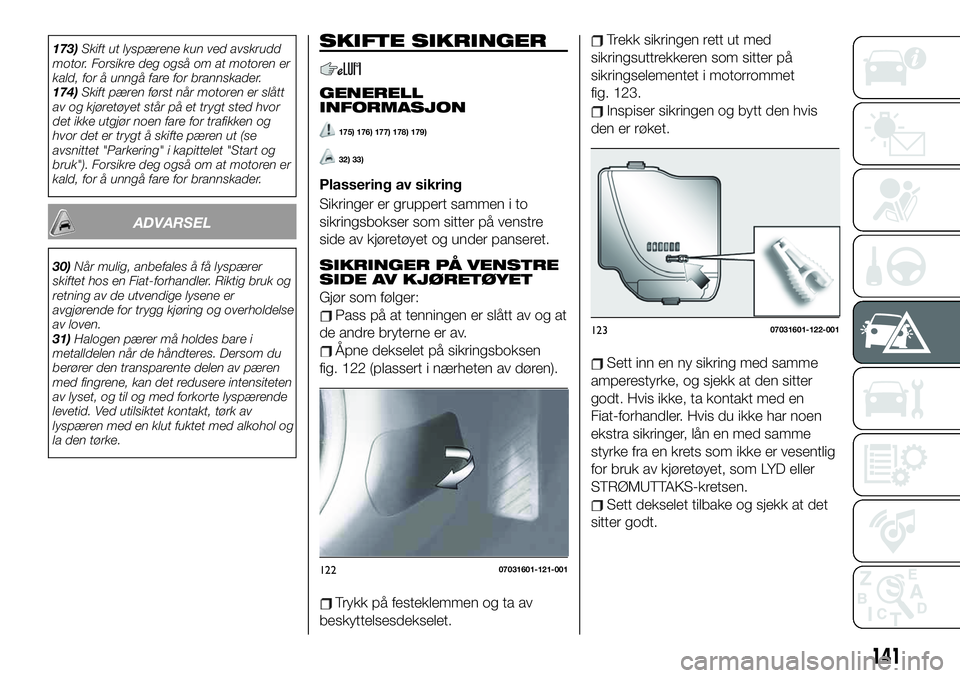

SKIFTE SIKRINGER
GENERELL
INFORMASJON
175) 176) 177) 178) 179)
32) 33)
Plassering av sikring
Sikringer er gruppert sammen i to
sikringsbokser som sitter på venstre
side av kjøretøyet og under panseret.
SIKRINGER PÅ VENSTRE
SIDE AV KJØRETØYET
Gjør som følger:
Pass på at tenningen er slått av og at
de andre bryterne er av.
Åpne dekselet på sikringsboksen
fig. 122 (plassert i nærheten av døren).
Trykk på festeklemmen og ta av
beskyttelsesdekselet.
Trekk sikringen rett ut med
sikringsuttrekkeren som sitter på
sikringselementet i motorrommet
fig. 123.
Inspiser sikringen og bytt den hvis
den er røket.
Sett inn en ny sikring med samme
amperestyrke, og sjekk at den sitter
godt. Hvis ikke, ta kontakt med en
Fiat-forhandler. Hvis du ikke har noen
ekstra sikringer, lån en med samme
styrke fra en krets som ikke er vesentlig
for bruk av kjøretøyet, som LYD eller
STRØMUTTAKS-kretsen.
Sett dekselet tilbake og sjekk at det
sitter godt.
12207031601-121-001
12307031601-122-001
141
Page 144 of 224

ADVARSEL Bytt alltid sikringen med en
original FCA-sikring eller tilsvarende av
samme amperestyrke. Ellers kan det
elektriske systemet skades.

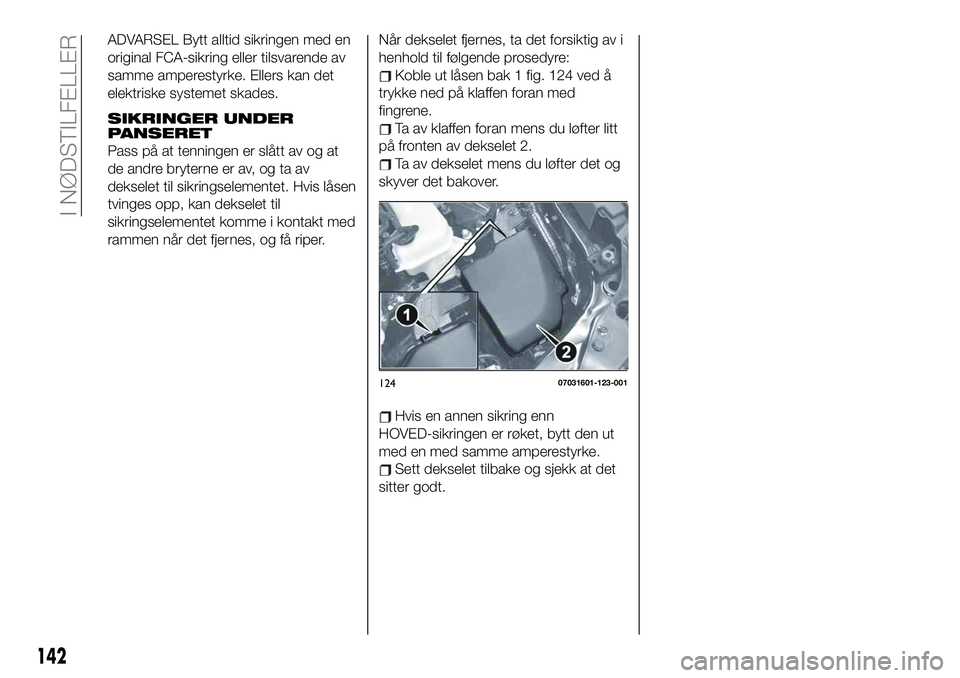

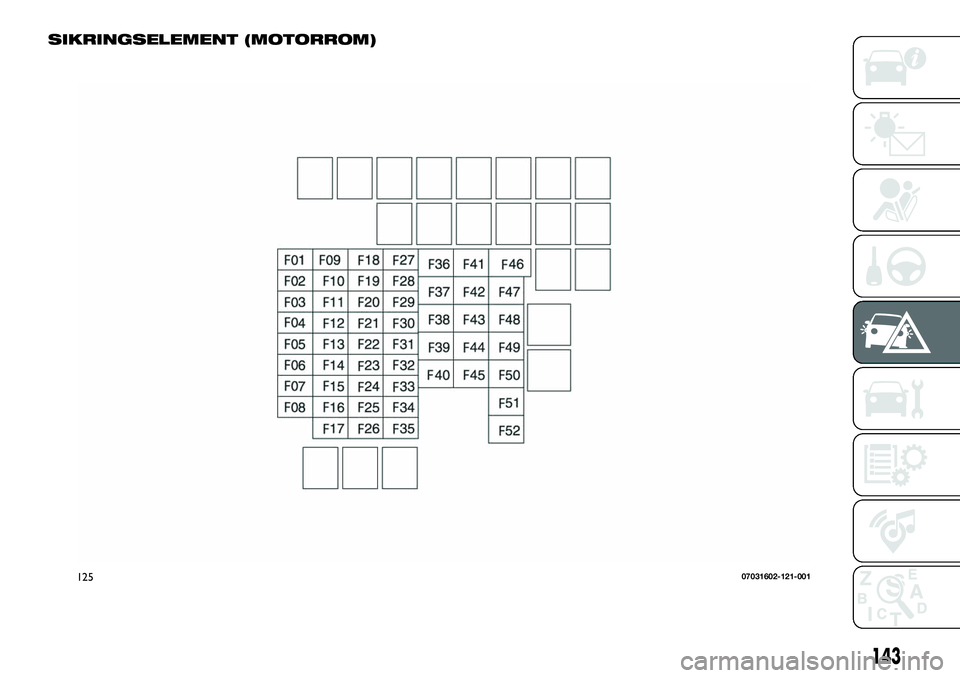

SIKRINGER UNDER
PANSERET
Pass på at tenningen er slått av og at
de andre bryterne er av, og ta av
dekselet til sikringselementet. Hvis låsen
tvinges opp, kan dekselet til
sikringselementet komme i kontakt med
rammen når det fjernes, og få riper.Når dekselet fjernes, ta det forsiktig av i
henhold til følgende prosedyre:
Koble ut låsen bak 1 fig. 124 ved å
trykke ned på klaffen foran med
fingrene.
Ta av klaffen foran mens du løfter litt
på fronten av dekselet 2.
Ta av dekselet mens du løfter det og
skyver det bakover.
Hvis en annen sikring enn
HOVED-sikringen er røket, bytt den ut
med en med samme amperestyrke.
Sett dekselet tilbake og sjekk at det
sitter godt.
12407031601-123-001
142
I NØDSTILFELLER
Page 145 of 224

SIKRINGSELEMENT (MOTORROM)
12507031602-121-001
143
Page 146 of 224

BESKRIVELSE SIKRINGSSTYRKE BESKYTTET KOMPONENT

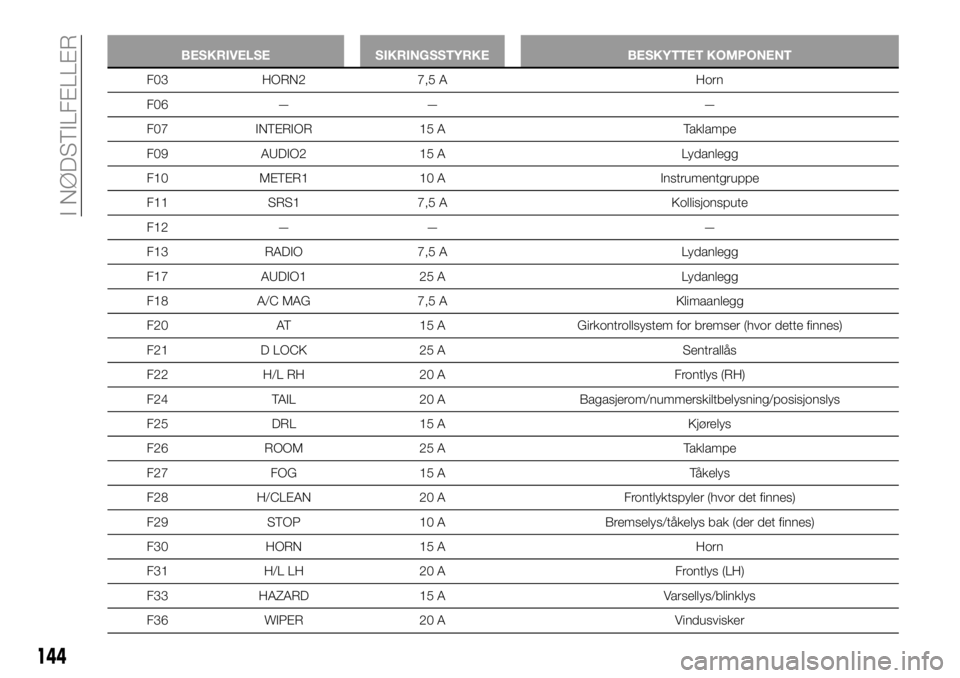

F03 HORN2 7,5 A Horn
F06 — — —
F07 INTERIOR 15 A Taklampe
F09 AUDIO2 15 A Lydanlegg
F10 METER1 10 A Instrumentgruppe
F11 SRS1 7,5 A Kollisjonspute
F12 — — —
F13 RADIO 7,5 A Lydanlegg
F17 AUDIO1 25 A Lydanlegg
F18 A/C MAG 7,5 A Klimaanlegg
F20 AT 15 A Girkontrollsystem for bremser (hvor dette finnes)
F21 D LOCK 25 A Sentrallås
F22 H/L RH 20 A Frontlys (RH)
F24 TAIL 20 A Bagasjerom/nummerskiltbelysning/posisjonslys
F25 DRL 15 A Kjørelys
F26 ROOM 25 A Taklampe
F27 FOG 15 A Tåkelys
F28 H/CLEAN 20 A Frontlyktspyler (hvor det finnes)
F29 STOP 10 A Bremselys/tåkelys bak (der det finnes)
F30 HORN 15 A Horn
F31 H/L LH 20 A Frontlys (LH)
F33 HAZARD 15 A Varsellys/blinklys
F36 WIPER 20 A Vindusvisker
144
I NØDSTILFELLER
Page 147 of 224

BESKRIVELSE SIKRINGSSTYRKE BESKYTTET KOMPONENT

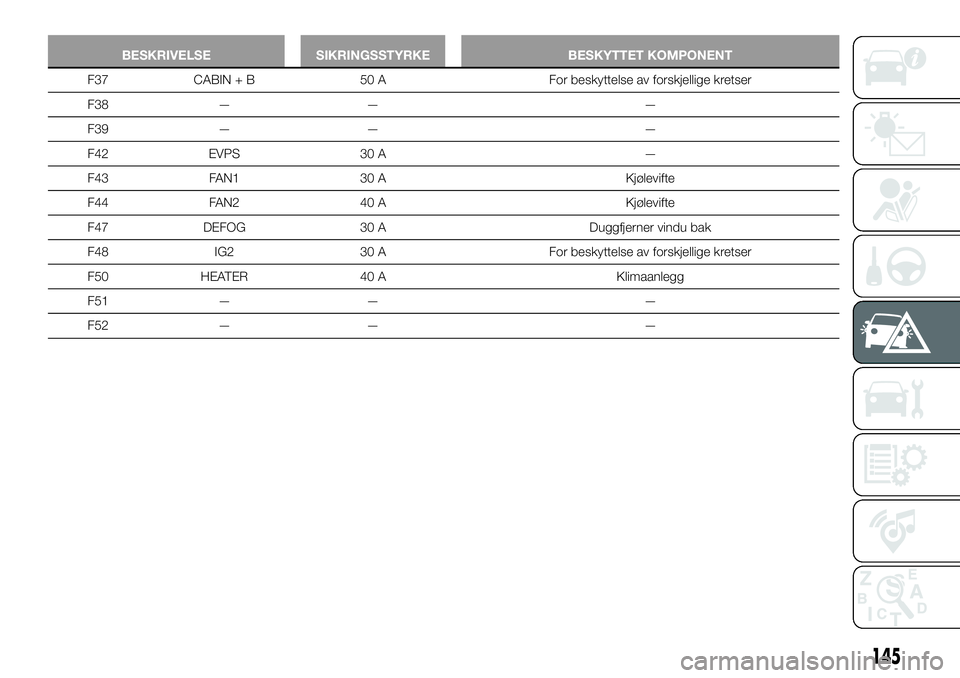

F37 CABIN + B 50 A For beskyttelse av forskjellige kretser
F38 — — —
F39 — — —
F42 EVPS 30 A —
F43 FAN1 30 A Kjølevifte
F44 FAN2 40 A Kjølevifte
F47 DEFOG 30 A Duggfjerner vindu bak
F48 IG2 30 A For beskyttelse av forskjellige kretser
F50 HEATER 40 A Klimaanlegg
F51 — — —
F52 — — —
145
Page 148 of 224

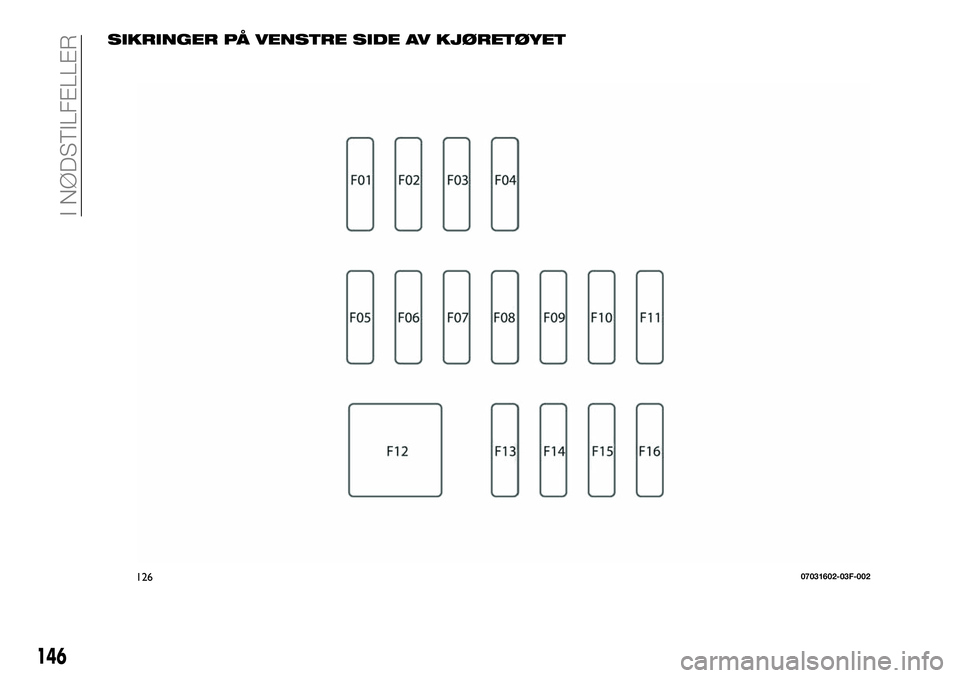

SIKRINGER PÅ VENSTRE SIDE AV KJØRETØYET
12607031602-03F-002
146
I NØDSTILFELLER
Page 149 of 224

BESKRIVELSE SIKRINGSSTYRKE BESKYTTET KOMPONENT
F01 RHT R 30 A —
F02 RHT L 30 A —
F03 — — —
F04 — — —
F05 F.OUTLET 15 A Stikkontakt for tilleggsutstyr
F06 — — —
F07 AT IND 7,5 A AT-girindikator (hvor det finnes)
F08 MIRROR 7,5 A Elektrisk speil
F09 R_DECK R 30 A —
F10 R_DECK L 30 A —
F11 F.WASHER 15 A Vindusspyler
F12 P.WINDOW 30 A Elektriske vinduer
F13 — — —
F14 SRS2/ESCL 15 A Elektronisk rattlås
F15 SETEVARMER 20 A Setevarmer (hvor dette finnes)
F16 M.DEF 7,5 A —
147
Page 150 of 224

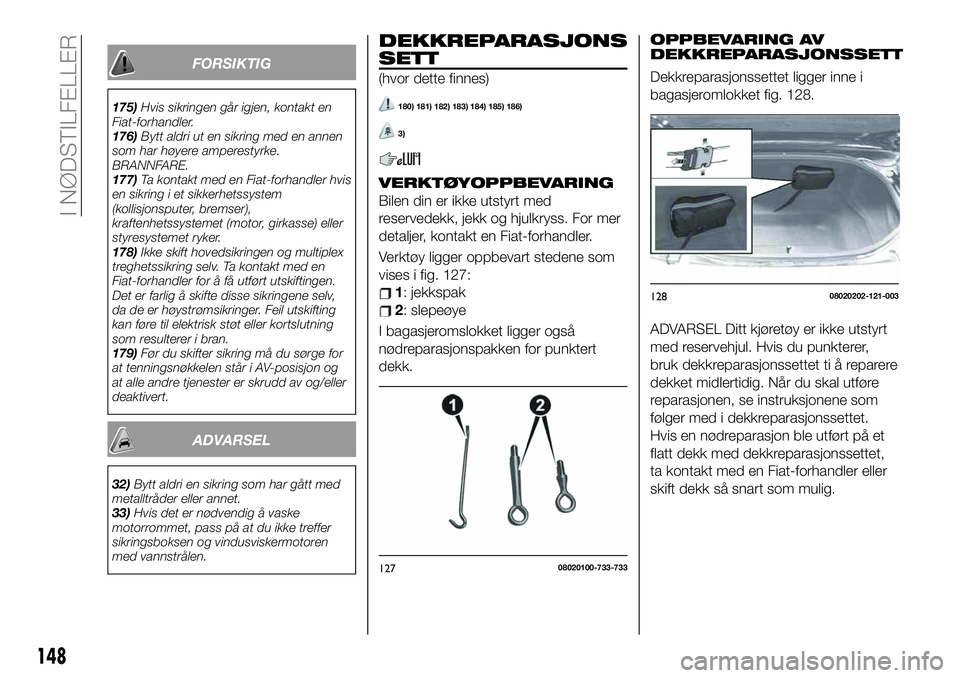

FORSIKTIG
175)Hvis sikringen går igjen, kontakt en
Fiat-forhandler.
176)Bytt aldri ut en sikring med en annen
som har høyere amperestyrke.
BRANNFARE.
177)Ta kontakt med en Fiat-forhandler hvis
en sikring i et sikkerhetssystem
(kollisjonsputer, bremser),
kraftenhetssystemet (motor, girkasse) eller
styresystemet ryker.
178)Ikke skift hovedsikringen og multiplex
treghetssikring selv. Ta kontakt med en
Fiat-forhandler for å få utført utskiftingen.
Det er farlig å skifte disse sikringene selv,
da de er høystrømsikringer. Feil utskifting
kan føre til elektrisk støt eller kortslutning
som resulterer i bran.
179)Før du skifter sikring må du sørge for
at tenningsnøkkelen står i AV-posisjon og
at alle andre tjenester er skrudd av og/eller
deaktivert.
ADVARSEL
32)Bytt aldri en sikring som har gått med
metalltråder eller annet.
33)Hvis det er nødvendig å vaske
motorrommet, pass på at du ikke treffer
sikringsboksen og vindusviskermotoren
med vannstrålen.
DEKKREPARASJONS
SETT
(hvor dette finnes)
180) 181) 182) 183) 184) 185) 186)
3)
VERKTØYOPPBEVARING
Bilen din er ikke utstyrt med
reservedekk, jekk og hjulkryss. For mer
detaljer, kontakt en Fiat-forhandler.
Verktøy ligger oppbevart stedene som
vises i fig. 127:
1: jekkspak
2: slepeøye
I bagasjeromslokket ligger også
nødreparasjonspakken for punktert
dekk.
OPPBEVARING AV
DEKKREPARASJONSSETT
Dekkreparasjonssettet ligger inne i
bagasjeromlokket fig. 128.
ADVARSEL Ditt kjøretøy er ikke utstyrt
med reservehjul. Hvis du punkterer,
bruk dekkreparasjonssettet ti å reparere
dekket midlertidig. Når du skal utføre
reparasjonen, se instruksjonene som
følger med i dekkreparasjonssettet.
Hvis en nødreparasjon ble utført på et
flatt dekk med dekkreparasjonssettet,
ta kontakt med en Fiat-forhandler eller
skift dekk så snart som mulig.
12708020100-733-733
12808020202-121-003
148
