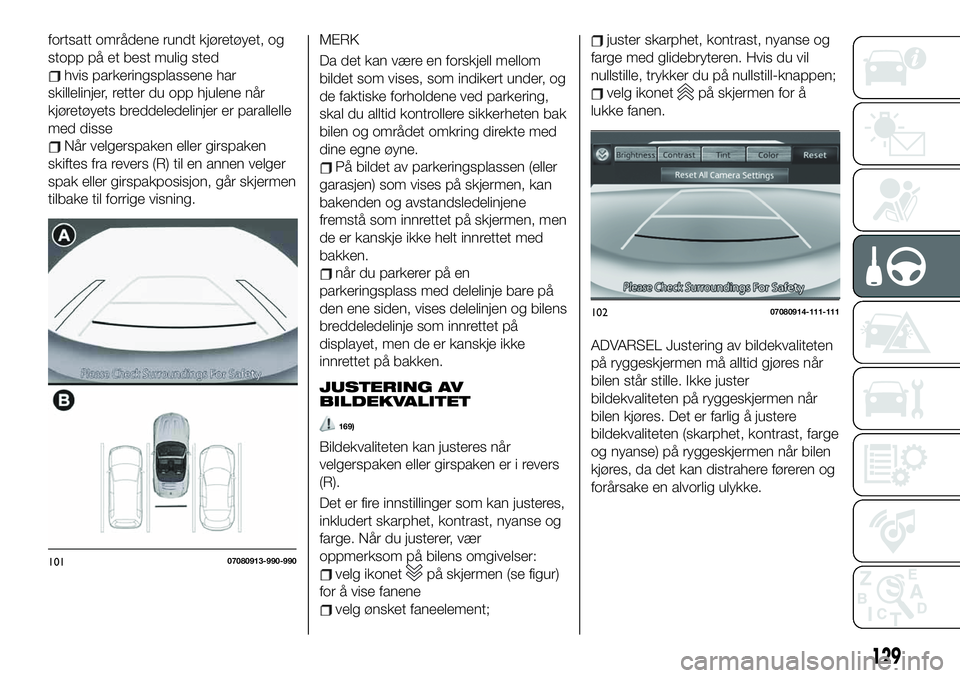

FIAT 124 SPIDER 2020 Drift- og vedlikeholdshåndbok (in Norwegian)

fortsatt områdene rundt kjøretøyet, og
stopp på et best mulig sted
hvis parkeringsplassene har
skillelinjer, retter du opp hjulene når
kjøretøyets breddeledelinjer er parallelle
med disse
Når velgerspaken eller girspaken
skiftes fra revers (R) til en annen velger
spak eller girspakposisjon, går skjermen
tilbake til forrige visning.MERK
Da det kan være en forskjell mellom
bildet som vises, som indikert under, og
de faktiske forholdene ved parkering,
skal du alltid kontrollere sikkerheten bak
bilen og området omkring direkte med
dine egne øyne.
På bildet av parkeringsplassen (eller
garasjen) som vises på skjermen, kan
bakenden og avstandsledelinjene
fremstå som innrettet på skjermen, men
de er kanskje ikke helt innrettet med
bakken.
når du parkerer på en
parkeringsplass med delelinje bare på
den ene siden, vises delelinjen og bilens
breddeledelinje som innrettet på
displayet, men de er kanskje ikke
innrettet på bakken.
JUSTERING AV
BILDEKVALITET
169)
Bildekvaliteten kan justeres når
velgerspaken eller girspaken er i revers
(R).
Det er fire innstillinger som kan justeres,
inkludert skarphet, kontrast, nyanse og
farge. Når du justerer, vær
oppmerksom på bilens omgivelser:
velg ikonetpå skjermen (se figur)
for å vise fanene
velg ønsket faneelement;
juster skarphet, kontrast, nyanse og
farge med glidebryteren. Hvis du vil
nullstille, trykker du på nullstill-knappen;
velg ikonetpå skjermen for å
lukke fanen.
ADVARSEL Justering av bildekvaliteten
på ryggeskjermen må alltid gjøres når
bilen står stille. Ikke juster
bildekvaliteten på ryggeskjermen når
bilen kjøres. Det er farlig å justere
bildekvaliteten (skarphet, kontrast, farge
og nyanse) på ryggeskjermen når bilen
kjøres, da det kan distrahere føreren og
forårsake en alvorlig ulykke.
10107080913-990-990
10207080914-111-111
129

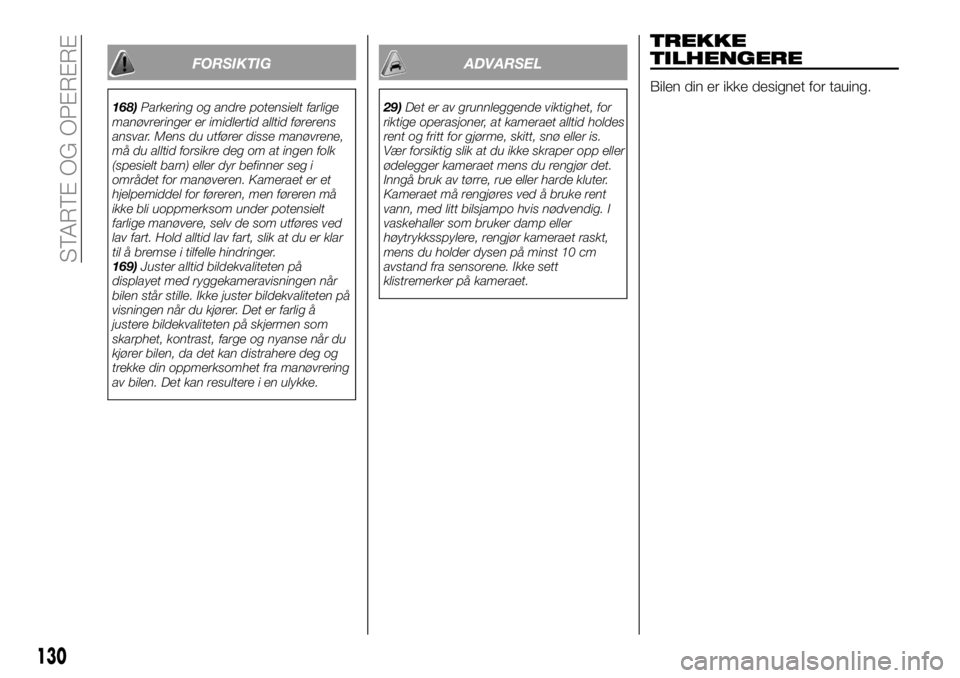

FORSIKTIG
168)Parkering og andre potensielt farlige
manøvreringer er imidlertid alltid førerens
ansvar. Mens du utfører disse manøvrene,
må du alltid forsikre deg om at ingen folk
(spesielt barn) eller dyr befinner seg i
området for manøveren. Kameraet er et
hjelpemiddel for føreren, men føreren må
ikke bli uoppmerksom under potensielt
farlige manøvere, selv de som utføres ved
lav fart. Hold alltid lav fart, slik at du er klar
til å bremse i tilfelle hindringer.
169)Juster alltid bildekvaliteten på
displayet med ryggekameravisningen når
bilen står stille. Ikke juster bildekvaliteten på
visningen når du kjører. Det er farlig å
justere bildekvaliteten på skjermen som
skarphet, kontrast, farge og nyanse når du
kjører bilen, da det kan distrahere deg og
trekke din oppmerksomhet fra manøvrering
av bilen. Det kan resultere i en ulykke.
ADVARSEL
29)Det er av grunnleggende viktighet, for
riktige operasjoner, at kameraet alltid holdes
rent og fritt for gjørme, skitt, snø eller is.
Vær forsiktig slik at du ikke skraper opp eller
ødelegger kameraet mens du rengjør det.
Inngå bruk av tørre, rue eller harde kluter.
Kameraet må rengjøres ved å bruke rent
vann, med litt bilsjampo hvis nødvendig. I
vaskehaller som bruker damp eller
høytrykksspylere, rengjør kameraet raskt,
mens du holder dysen på minst 10 cm
avstand fra sensorene. Ikke sett
klistremerker på kameraet.
TREKKE
TILHENGERE
Bilen din er ikke designet for tauing.
130
STARTE OG OPERERE

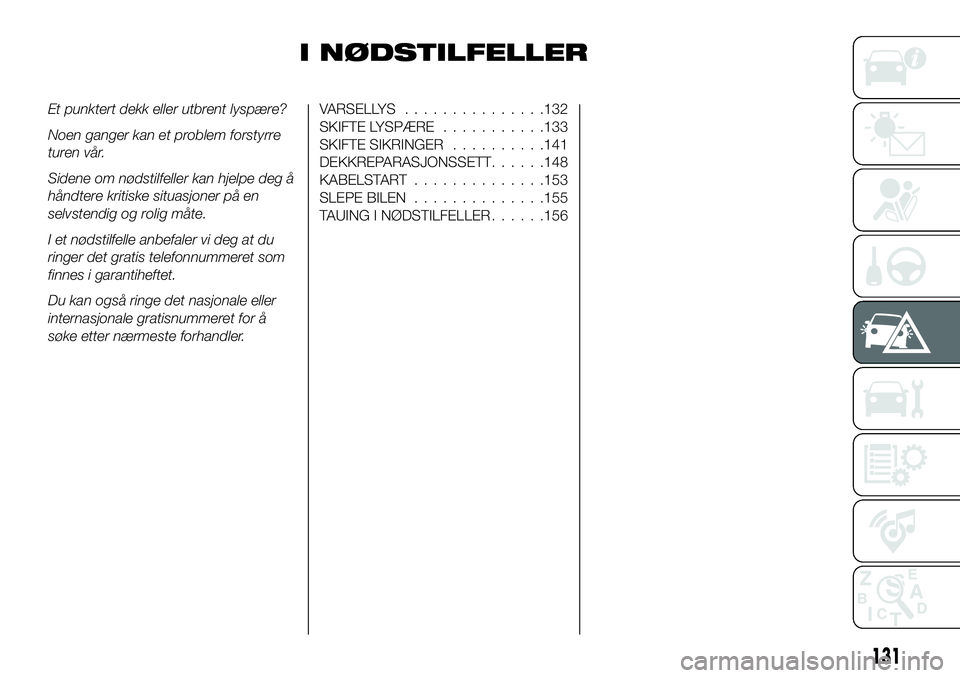

I NØDSTILFELLER
Et punktert dekk eller utbrent lyspære?
Noen ganger kan et problem forstyrre
turen vår.
Sidene om nødstilfeller kan hjelpe deg å
håndtere kritiske situasjoner på en
selvstendig og rolig måte.
I et nødstilfelle anbefaler vi deg at du
ringer det gratis telefonnummeret som
finnes i garantiheftet.
Du kan også ringe det nasjonale eller
internasjonale gratisnummeret for å
søke etter nærmeste forhandler.VARSELLYS...............132
SKIFTE LYSPÆRE...........133
SKIFTE SIKRINGER..........141
DEKKREPARASJONSSETT......148
KABELSTART..............153
SLEPE BILEN..............155
TAUING I NØDSTILFELLER......156
131

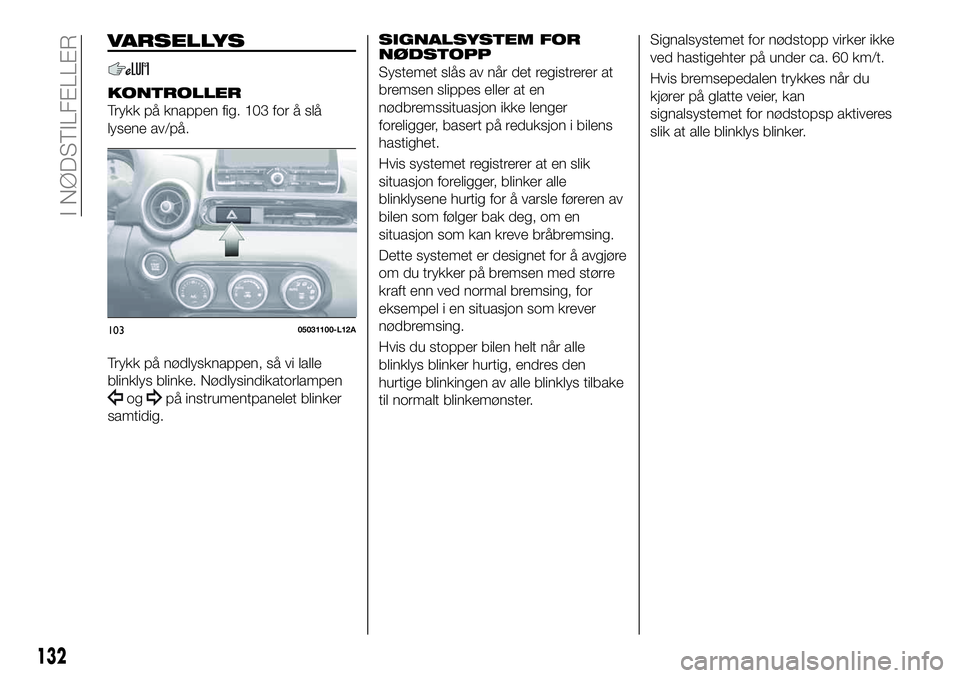

VARSELLYS
KONTROLLER
Trykk på knappen fig. 103 for å slå
lysene av/på.
Trykk på nødlysknappen, så vi lalle
blinklys blinke. Nødlysindikatorlampen
ogpå instrumentpanelet blinker
samtidig.
SIGNALSYSTEM FOR
NØDSTOPP
Systemet slås av når det registrerer at
bremsen slippes eller at en
nødbremssituasjon ikke lenger
foreligger, basert på reduksjon i bilens
hastighet.
Hvis systemet registrerer at en slik
situasjon foreligger, blinker alle
blinklysene hurtig for å varsle føreren av
bilen som følger bak deg, om en
situasjon som kan kreve bråbremsing.
Dette systemet er designet for å avgjøre
om du trykker på bremsen med større
kraft enn ved normal bremsing, for
eksempel i en situasjon som krever
nødbremsing.
Hvis du stopper bilen helt når alle
blinklys blinker hurtig, endres den
hurtige blinkingen av alle blinklys tilbake
til normalt blinkemønster.Signalsystemet for nødstopp virker ikke
ved hastigehter på under ca. 60 km/t.
Hvis bremsepedalen trykkes når du
kjører på glatte veier, kan
signalsystemet for nødstopsp aktiveres
slik at alle blinklys blinker.
10305031100-L12A
132
I NØDSTILFELLER

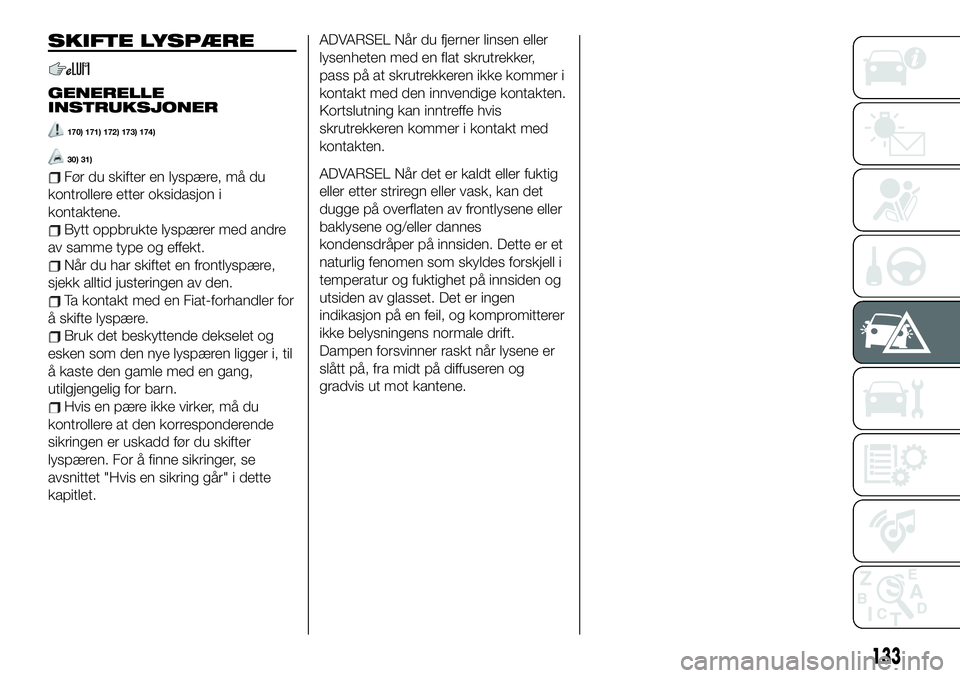

SKIFTE LYSPÆRE
GENERELLE
INSTRUKSJONER
170) 171) 172) 173) 174)
30) 31)
Før du skifter en lyspære, må du
kontrollere etter oksidasjon i
kontaktene.
Bytt oppbrukte lyspærer med andre
av samme type og effekt.
Når du har skiftet en frontlyspære,
sjekk alltid justeringen av den.
Ta kontakt med en Fiat-forhandler for
å skifte lyspære.
Bruk det beskyttende dekselet og
esken som den nye lyspæren ligger i, til
å kaste den gamle med en gang,
utilgjengelig for barn.
Hvis en pære ikke virker, må du
kontrollere at den korresponderende
sikringen er uskadd før du skifter
lyspæren. For å finne sikringer, se
avsnittet "Hvis en sikring går" i dette
kapitlet.
ADVARSEL Når du fjerner linsen eller
lysenheten med en flat skrutrekker,
pass på at skrutrekkeren ikke kommer i
kontakt med den innvendige kontakten.
Kortslutning kan inntreffe hvis
skrutrekkeren kommer i kontakt med
kontakten.
ADVARSEL Når det er kaldt eller fuktig
eller etter striregn eller vask, kan det
dugge på overflaten av frontlysene eller
baklysene og/eller dannes
kondensdråper på innsiden. Dette er et
naturlig fenomen som skyldes forskjell i
temperatur og fuktighet på innsiden og
utsiden av glasset. Det er ingen
indikasjon på en feil, og kompromitterer
ikke belysningens normale drift.
Dampen forsvinner raskt når lysene er
slått på, fra midt på diffuseren og
gradvis ut mot kantene.
133

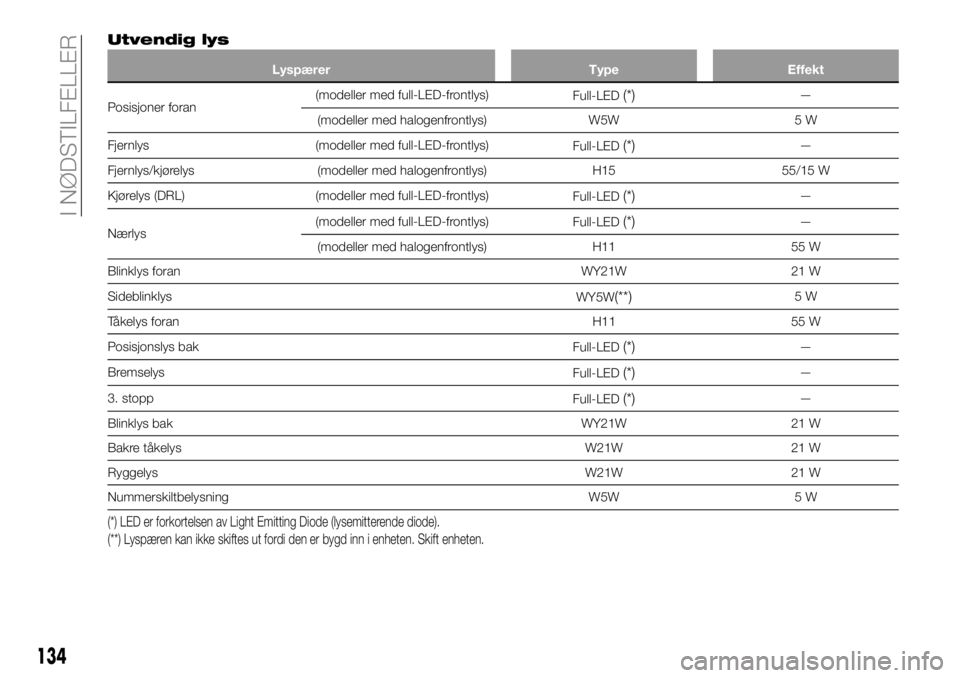

Utvendig lys
Lyspærer Type Effekt
Posisjoner foran(modeller med full-LED-frontlys)
Full-LED(*)—
(modeller med halogenfrontlys) W5W 5 W
Fjernlys (modeller med full-LED-frontlys)
Full-LED
(*)—
Fjernlys/kjørelys (modeller med halogenfrontlys) H15 55/15 W
Kjørelys (DRL) (modeller med full-LED-frontlys)
Full-LED
(*)—
Nærlys(modeller med full-LED-frontlys)
Full-LED
(*)—
(modeller med halogenfrontlys) H11 55 W
Blinklys foran WY21W 21 W
Sideblinklys
WY5W
(**)5W
Tåkelys foranH11 55 W
Posisjonslys bak
Full-LED
(*)—
Bremselys
Full-LED
(*)—
3. stopp
Full-LED
(*)—
Blinklys bak WY21W 21 W
Bakre tåkelys W21W 21 W
RyggelysW21W 21 W
Nummerskiltbelysning W5W 5 W
(*) LED er forkortelsen av Light Emitting Diode (lysemitterende diode).
(**) Lyspæren kan ikke skiftes ut fordi den er bygd inn i enheten. Skift enheten.
134
I NØDSTILFELLER

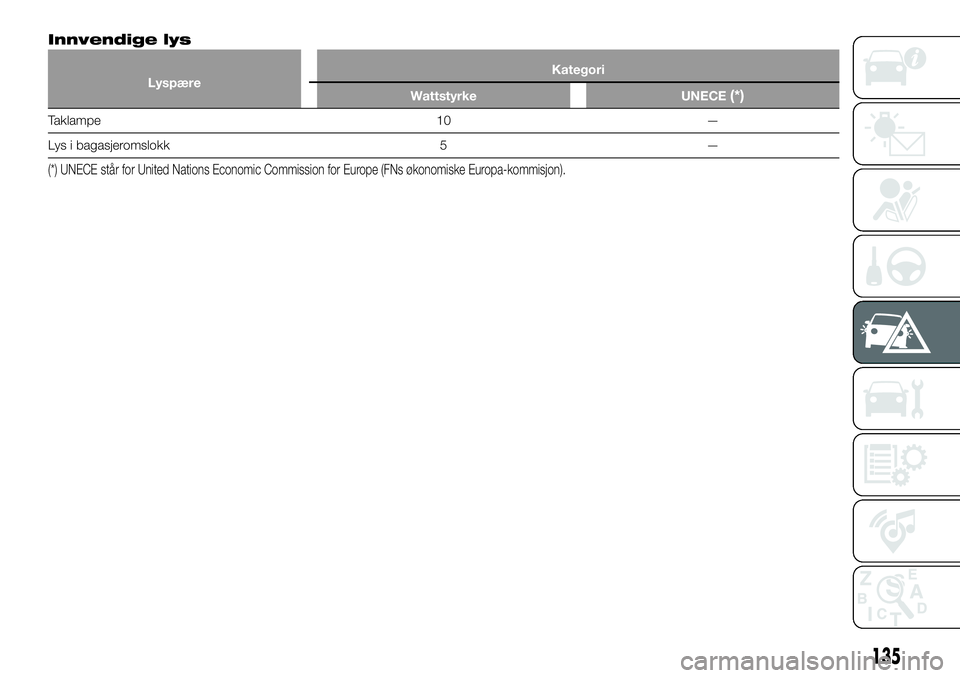

Innvendige lys
LyspæreKategori
Wattstyrke UNECE(*)
Taklampe 10 —
Lys i bagasjeromslokk 5 —
(*) UNECE står for United Nations Economic Commission for Europe (FNs økonomiske Europa-kommisjon).
135

SKIFTE UTVENDIGE
LYSPÆRER
Frontlys (nærlys)
(modeller med halogenpære)
Gjør som følger:
Hvis du skifter lyspæren til høyre,
start motoren, drei rattet helt til høyre
og slå av motoren. Hvis du skifter
lyspæren til venstre, drei rattet helt til
venstre.
Pass på at frontlysbryteren er slått av.
ta ut festene 1 fig. 104 på de sju
stedene og dra delvis av skvettskjermen
2
drei dekselet mot klokken og ta den
av (fig. 105 3 = fjernlys/4=nærlys), ta
ut koblingen fra enheten ved å trykke
på kontakten med fingeren og trekke
den ut.
Drei sokkel- og pæreenheten mot
klokken og trekk ut.
Ta ut lyspæren fra sokkelen.
Sett inn den nye pæren i motsatt
rekkefølge av prosedyren for fjerning.Frontlys (langlys) med kjørelys
(LED-versjoner)
Gjør som følger:
Hvis du skifter lyspæren til høyre,
start motoren, drei rattet helt til høyre
og slå av motoren. Hvis du skifter
lyspæren til venstre, drei rattet helt til
venstre.
Pass på at frontlysbryteren er slått av.
ta ut festene 1 på de sju stedene og
dra delvis av skvettskjermen 2
Drei sokkel- og pæreenheten mot
klokken og trekk ut.
Drei dekselet mot klokken og ta den
av (1 fig. 106 = fjernlys / 2 =
posisjonslys/3=kjørelys), ta ut
koblingen fra enheten ved å trykke på
kontakten med fingeren og trekke den
ut.
Drei sokkel- og pæreenheten mot
klokken og trekk ut.
Ta ut lyspæren fra sokkelen.
Sett inn den nye pæren i motsatt
rekkefølge av prosedyren for fjerning.
10408020499-000-003
10508020499-000-002
136
I NØDSTILFELLER

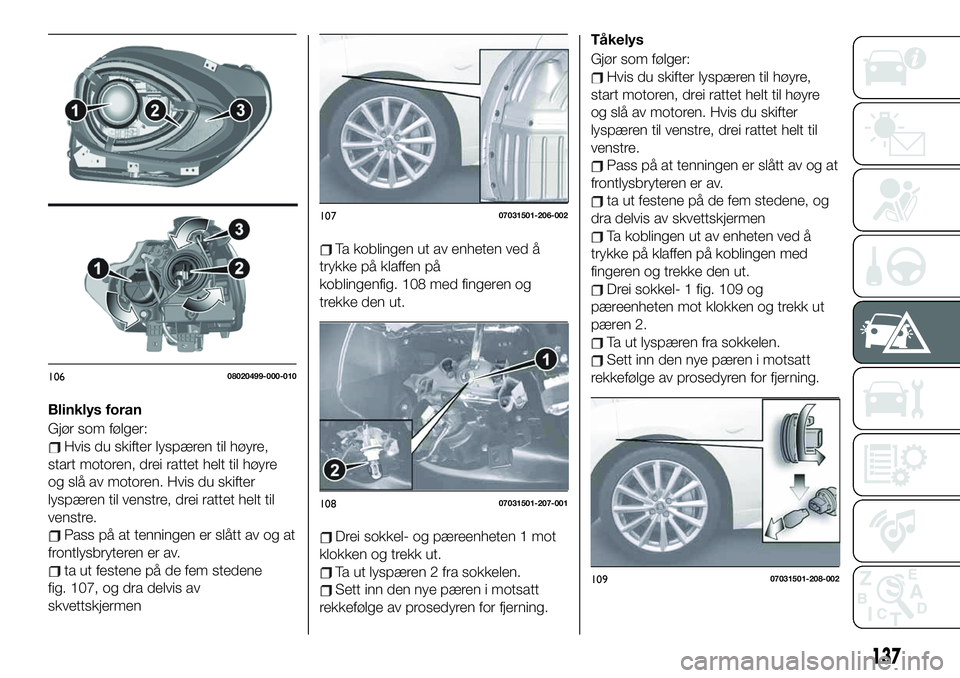

Blinklys foran
Gjør som følger:
Hvis du skifter lyspæren til høyre,
start motoren, drei rattet helt til høyre
og slå av motoren. Hvis du skifter
lyspæren til venstre, drei rattet helt til
venstre.
Pass på at tenningen er slått av og at
frontlysbryteren er av.
ta ut festene på de fem stedene
fig. 107, og dra delvis av
skvettskjermen
Ta koblingen ut av enheten ved å
trykke på klaffen på
koblingenfig. 108 med fingeren og
trekke den ut.
Drei sokkel- og pæreenheten 1 mot
klokken og trekk ut.
Ta ut lyspæren 2 fra sokkelen.
Sett inn den nye pæren i motsatt
rekkefølge av prosedyren for fjerning.Tåkelys
Gjør som følger:
Hvis du skifter lyspæren til høyre,
start motoren, drei rattet helt til høyre
og slå av motoren. Hvis du skifter
lyspæren til venstre, drei rattet helt til
venstre.
Pass på at tenningen er slått av og at
frontlysbryteren er av.
ta ut festene på de fem stedene, og
dra delvis av skvettskjermen
Ta koblingen ut av enheten ved å
trykke på klaffen på koblingen med
fingeren og trekke den ut.
Drei sokkel- 1 fig. 109 og
pæreenheten mot klokken og trekk ut
pæren 2.
Ta ut lyspæren fra sokkelen.
Sett inn den nye pæren i motsatt
rekkefølge av prosedyren for fjerning.10608020499-000-010
10707031501-206-002
10807031501-207-001
10907031501-208-002
137

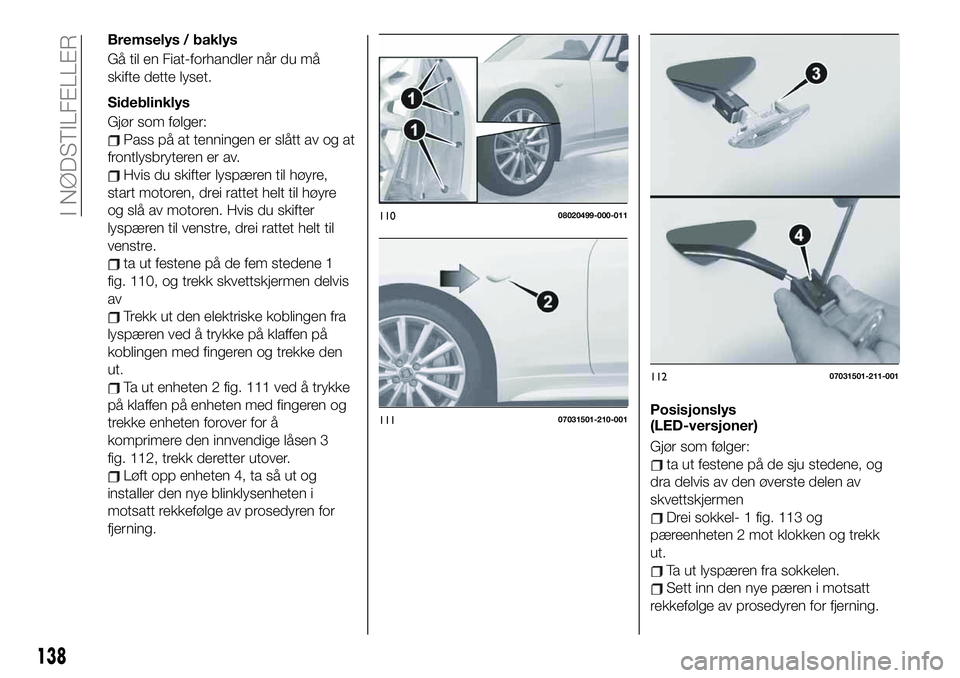

Bremselys / baklys
Gå til en Fiat-forhandler når du må
skifte dette lyset.
Sideblinklys
Gjør som følger:
Pass på at tenningen er slått av og at
frontlysbryteren er av.
Hvis du skifter lyspæren til høyre,
start motoren, drei rattet helt til høyre
og slå av motoren. Hvis du skifter
lyspæren til venstre, drei rattet helt til
venstre.
ta ut festene på de fem stedene 1
fig. 110, og trekk skvettskjermen delvis
av
Trekk ut den elektriske koblingen fra
lyspæren ved å trykke på klaffen på
koblingen med fingeren og trekke den
ut.
Ta ut enheten 2 fig. 111 ved å trykke
på klaffen på enheten med fingeren og
trekke enheten forover for å
komprimere den innvendige låsen 3
fig. 112, trekk deretter utover.
Løft opp enheten 4, ta så ut og
installer den nye blinklysenheten i
motsatt rekkefølge av prosedyren for
fjerning.Posisjonslys
(LED-versjoner)
Gjør som følger:ta ut festene på de sju stedene, og
dra delvis av den øverste delen av
skvettskjermen
Drei sokkel- 1 fig. 113 og
pæreenheten 2 mot klokken og trekk
ut.
Ta ut lyspæren fra sokkelen.
Sett inn den nye pæren i motsatt
rekkefølge av prosedyren for fjerning.
11008020499-000-011
11107031501-210-001
11207031501-211-001
138
I NØDSTILFELLER
