Spia Significato Cosa fare

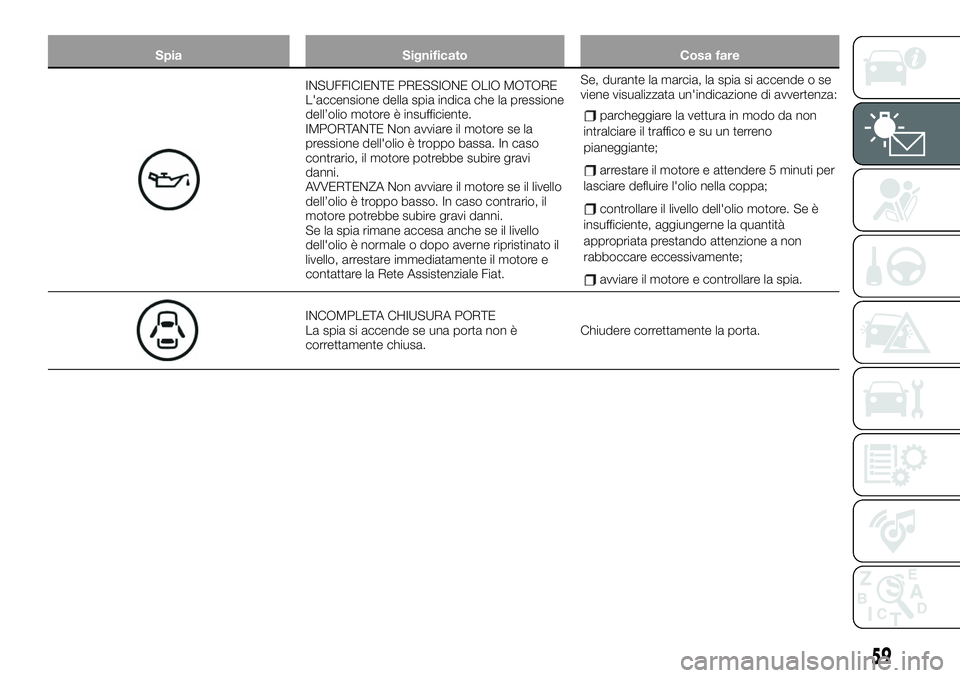

INSUFFICIENTE PRESSIONE OLIO MOTORE
L'accensione della spia indica che la pressione
dell’olio motore è insufficiente.
IMPORTANTE Non avviare il motore se la
pressione dell'olio è troppo bassa. In caso
contrario, il motore potrebbe subire gravi
danni.
AVVERTENZA Non avviare il motore se il livello
dell’olio è troppo basso. In caso contrario, il
motore potrebbe subire gravi danni.
Se la spia rimane accesa anche se il livello
dell'olio è normale o dopo averne ripristinato il
livello, arrestare immediatamente il motore e
contattare la Rete Assistenziale Fiat.Se, durante la marcia, la spia si accende o se
viene visualizzata un'indicazione di avvertenza:
parcheggiare la vettura in modo da non
intralciare il traffico e su un terreno
pianeggiante;
arrestare il motore e attendere 5 minuti per
lasciare defluire l'olio nella coppa;
controllare il livello dell'olio motore. Se è
insufficiente, aggiungerne la quantità
appropriata prestando attenzione a non
rabboccare eccessivamente;
avviare il motore e controllare la spia.
INCOMPLETA CHIUSURA PORTE
La spia si accende se una porta non è
correttamente chiusa.Chiudere correttamente la porta.
59

Spia Significato Cosa fare

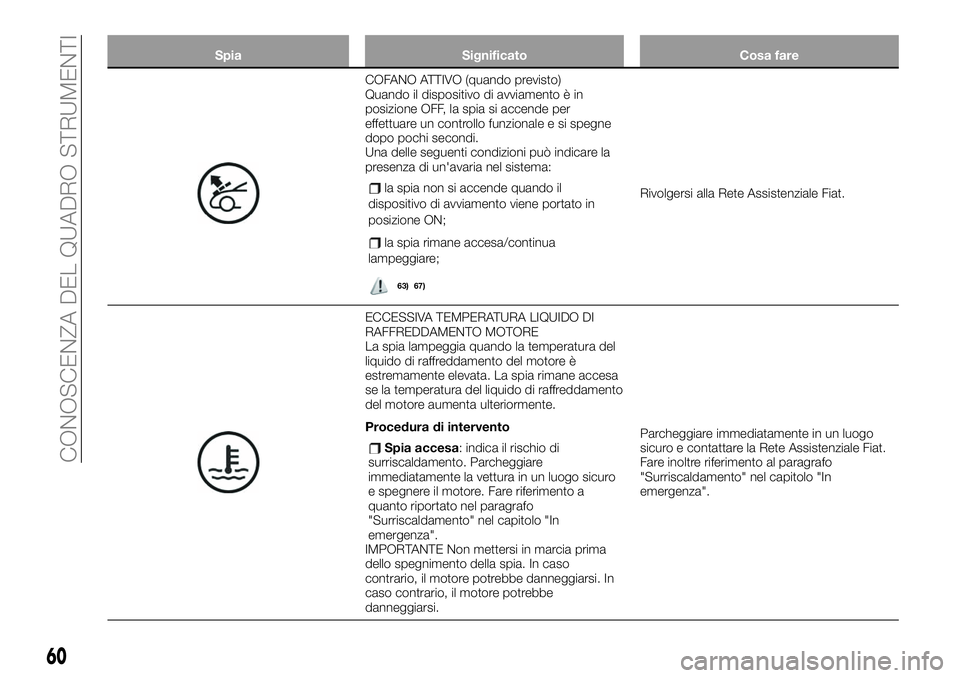

COFANO ATTIVO (quando previsto)
Quando il dispositivo di avviamento è in
posizione OFF, la spia si accende per
effettuare un controllo funzionale e si spegne
dopo pochi secondi.
Una delle seguenti condizioni può indicare la
presenza di un'avaria nel sistema:
la spia non si accende quando il
dispositivo di avviamento viene portato in
posizione ON;
la spia rimane accesa/continua
lampeggiare;
63)
Rivolgersi alla Rete Assistenziale Fiat.
ECCESSIVA TEMPERATURA LIQUIDO DI
RAFFREDDAMENTO MOTORE
La spia lampeggia quando la temperatura del
liquido di raffreddamento del motore è
estremamente elevata. La spia rimane accesa
se la temperatura del liquido di raffreddamento
del motore aumenta ulteriormente.
Procedura di intervento
Spia accesa: indica il rischio di
surriscaldamento. Parcheggiare
immediatamente la vettura in un luogo sicuro
e spegnere il motore. Fare riferimento a
quanto riportato nel paragrafo
"Surriscaldamento" nel capitolo "In
emergenza".
IMPORTANTE Non mettersi in marcia prima
dello spegnimento della spia. In caso
contrario, il motore potrebbe danneggiarsi. In
caso contrario, il motore potrebbe
danneggiarsi.Parcheggiare immediatamente in un luogo
sicuro e contattare la Rete Assistenziale Fiat.
Fare inoltre riferimento al paragrafo
"Surriscaldamento" nel capitolo "In
emergenza".
60
CONOSCENZA DEL QUADRO STRUMENTI
67)

Spia Significato Cosa fare

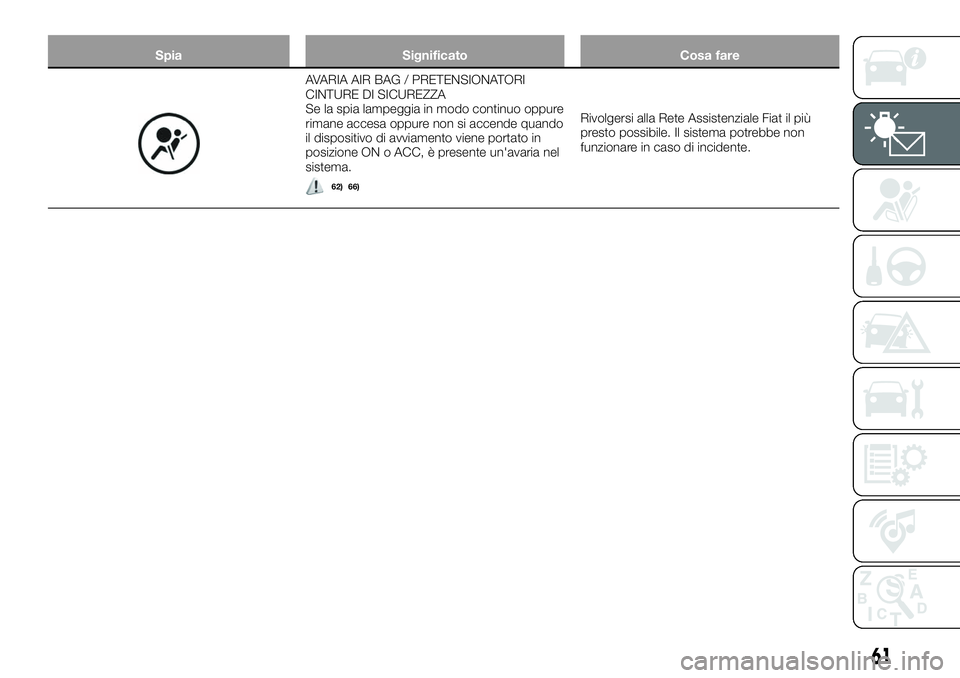

AVARIA AIR BAG / PRETENSIONATORI
CINTURE DI SICUREZZA
Se la spia lampeggia in modo continuo oppure
rimane accesa oppure non si accende quando
il dispositivo di avviamento viene portato in
posizione ON o ACC, è presente un'avaria nel
sistema.
62)
Rivolgersi alla Rete Assistenziale Fiat il più
presto possibile. Il sistema potrebbe non
funzionare in caso di incidente.
61
66)

Spia Significato Cosa fare

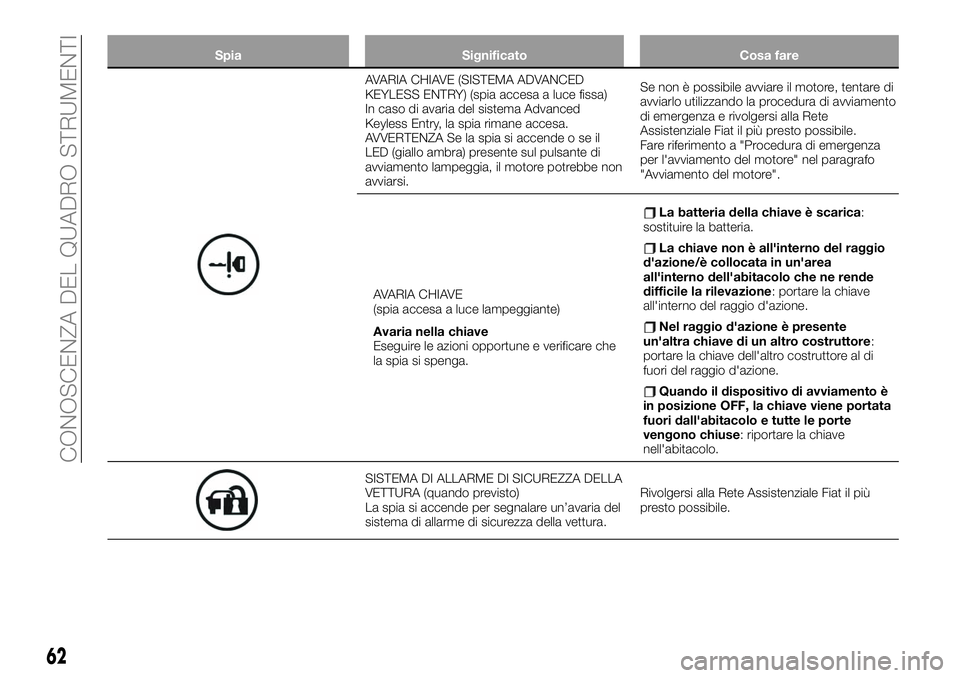

AVARIA CHIAVE (SISTEMA ADVANCED
KEYLESS ENTRY) (spia accesa a luce fissa)
In caso di avaria del sistema Advanced
Keyless Entry, la spia rimane accesa.
AVVERTENZA Se la spia si accende o se il
LED (giallo ambra) presente sul pulsante di
avviamento lampeggia, il motore potrebbe non
avviarsi.Se non è possibile avviare il motore, tentare di
avviarlo utilizzando la procedura di avviamento
di emergenza e rivolgersi alla Rete
Assistenziale Fiat il più presto possibile.
Fare riferimento a "Procedura di emergenza
per l'avviamento del motore" nel paragrafo
"Avviamento del motore".
AVARIA CHIAVE
(spia accesa a luce lampeggiante)
Avaria nella chiave
Eseguire le azioni opportune e verificare che
la spia si spenga.
La batteria della chiave è scarica:
sostituire la batteria.
La chiave non è all'interno del raggio
d'azione/è collocata in un'area
all'interno dell'abitacolo che ne rende
difficile la rilevazione
: portare la chiave
all'interno del raggio d'azione.
Nel raggio d'azione è presente
un'altra chiave di un altro costruttore:
portare la chiave dell'altro costruttore al di
fuori del raggio d'azione.
Quando il dispositivo di avviamento è
in posizione OFF, la chiave viene portata
fuori dall'abitacolo e tutte le porte
vengono chiuse
: riportare la chiave
nell'abitacolo.
SISTEMA DI ALLARME DI SICUREZZA DELLA
VETTURA (quando previsto)
La spia si accende per segnalare un’avaria del
sistema di allarme di sicurezza della vettura.Rivolgersi alla Rete Assistenziale Fiat il più
presto possibile.
62
CONOSCENZA DEL QUADRO STRUMENTI

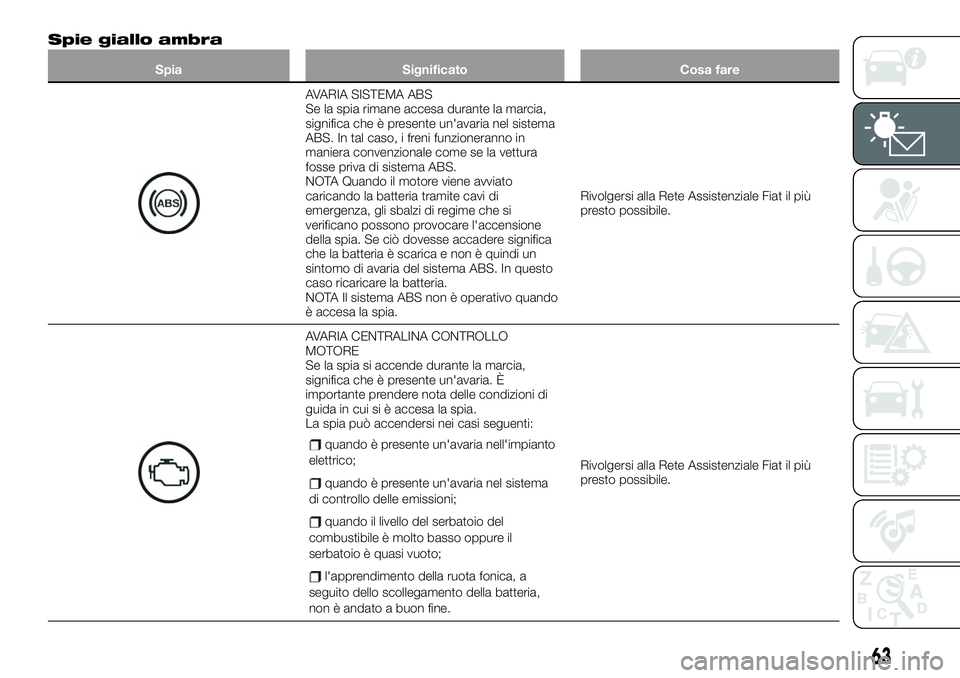

Spie giallo ambra
Spia Significato Cosa fare
AVARIA SISTEMA ABS
Se la spia rimane accesa durante la marcia,
significa che è presente un'avaria nel sistema
ABS. In tal caso, i freni funzioneranno in
maniera convenzionale come se la vettura
fosse priva di sistema ABS.
NOTA Quando il motore viene avviato
caricando la batteria tramite cavi di
emergenza, gli sbalzi di regime che si
verificano possono provocare l'accensione
della spia. Se ciò dovesse accadere significa
che la batteria è scarica e non è quindi un
sintomo di avaria del sistema ABS. In questo
caso ricaricare la batteria.
NOTA Il sistema ABS non è operativo quando
è accesa la spia.Rivolgersi alla Rete Assistenziale Fiat il più
presto possibile.
AVARIA CENTRALINA CONTROLLO
MOTORE
Se la spia si accende durante la marcia,
significa che è presente un'avaria. È
importante prendere nota delle condizioni di
guida in cui si è accesa la spia.
La spia può accendersi nei casi seguenti:
quando è presente un'avaria nell'impianto
elettrico;
quando è presente un'avaria nel sistema
di controllo delle emissioni;
quando il livello del serbatoio del
combustibile è molto basso oppure il
serbatoio è quasi vuoto;
l'apprendimento della ruota fonica, a
seguito dello scollegamento della batteria,
non è andato a buon fine.
Rivolgersi alla Rete Assistenziale Fiat il più
presto possibile.
63

Spia Significato Cosa fare

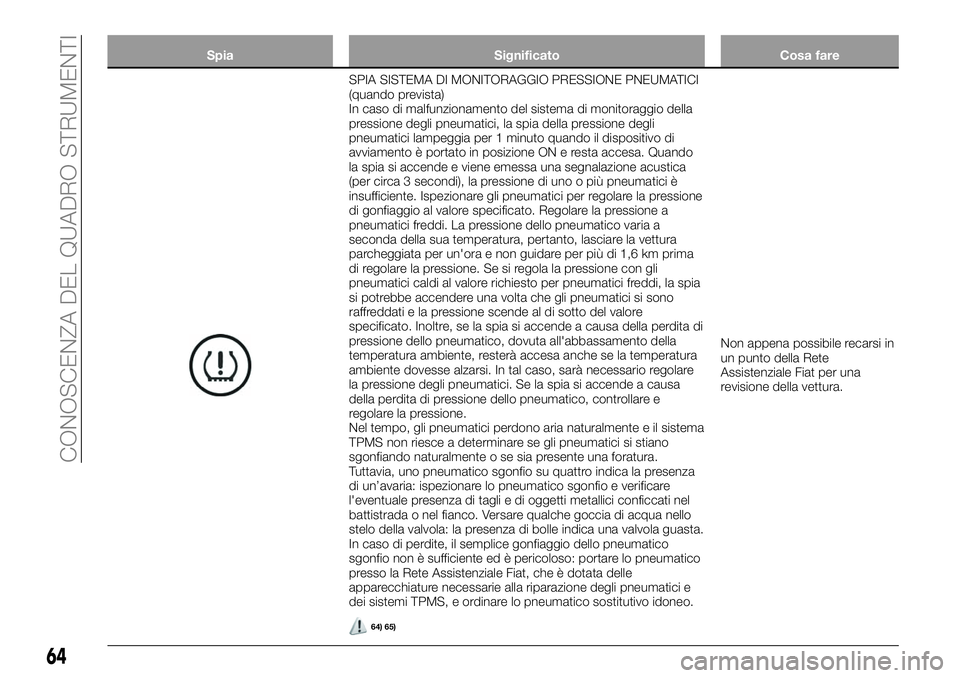

SPIA SISTEMA DI MONITORAGGIO PRESSIONE PNEUMATICI
(quando prevista)
In caso di malfunzionamento del sistema di monitoraggio della
pressione degli pneumatici, la spia della pressione degli
pneumatici lampeggia per 1 minuto quando il dispositivo di
avviamento è portato in posizione ON e resta accesa. Quando
la spia si accende e viene emessa una segnalazione acustica
(per circa 3 secondi), la pressione di uno o più pneumatici è
insufficiente. Ispezionare gli pneumatici per regolare la pressione
di gonfiaggio al valore specificato. Regolare la pressione a
pneumatici freddi. La pressione dello pneumatico varia a
seconda della sua temperatura, pertanto, lasciare la vettura
parcheggiata per un'ora e non guidare per più di 1,6 km prima
di regolare la pressione. Se si regola la pressione con gli
pneumatici caldi al valore richiesto per pneumatici freddi, la spia
si potrebbe accendere una volta che gli pneumatici si sono
raffreddati e la pressione scende al di sotto del valore
specificato. Inoltre, se la spia si accende a causa della perdita di
pressione dello pneumatico, dovuta all'abbassamento della
temperatura ambiente, resterà accesa anche se la temperatura
ambiente dovesse alzarsi. In tal caso, sarà necessario regolare
la pressione degli pneumatici. Se la spia si accende a causa
della perdita di pressione dello pneumatico, controllare e
regolare la pressione.
Nel tempo, gli pneumatici perdono aria naturalmente e il sistema
TPMS non riesce a determinare se gli pneumatici si stiano
sgonfiando naturalmente o se sia presente una foratura.
Tuttavia, uno pneumatico sgonfio su quattro indica la presenza
di un’avaria: ispezionare lo pneumatico sgonfio e verificare
l'eventuale presenza di tagli e di oggetti metallici conficcati nel
battistrada o nel fianco. Versare qualche goccia di acqua nello
stelo della valvola: la presenza di bolle indica una valvola guasta.
In caso di perdite, il semplice gonfiaggio dello pneumatico
sgonfio non è sufficiente ed è pericoloso: portare lo pneumatico
presso la Rete Assistenziale Fiat, che è dotata delle
apparecchiature necessarie alla riparazione degli pneumatici e
dei sistemi TPMS, e ordinare lo pneumatico sostitutivo idoneo.
64) 65)
Non appena possibile recarsi in
un punto della Rete
Assistenziale Fiat per una
revisione della vettura.
64
CONOSCENZA DEL QUADRO STRUMENTI

Spia Significato Cosa fare

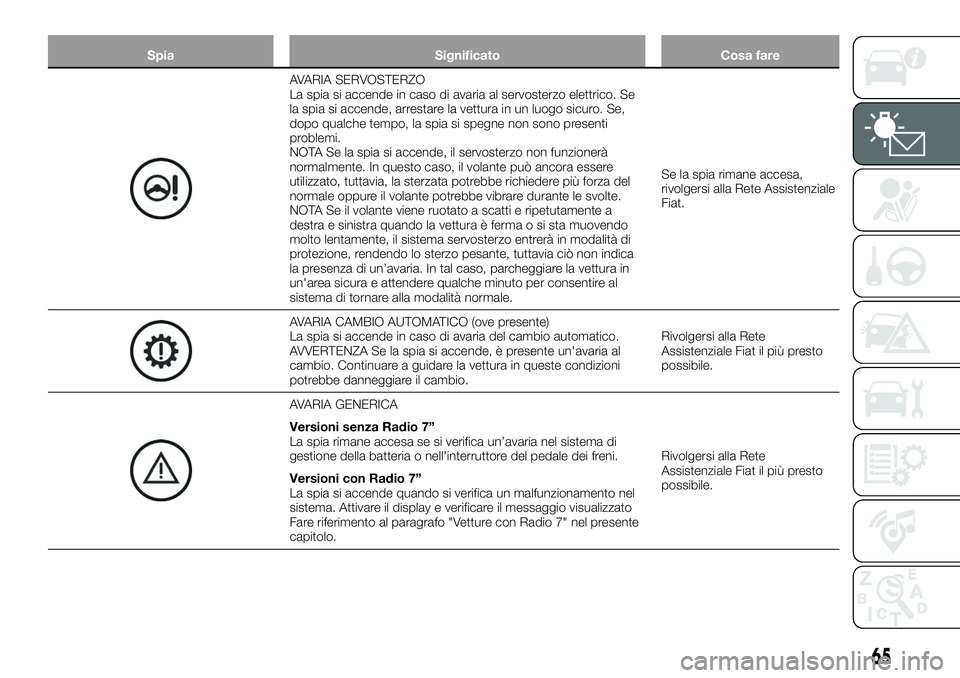

AVARIA SERVOSTERZO
La spia si accende in caso di avaria al servosterzo elettrico. Se
la spia si accende, arrestare la vettura in un luogo sicuro. Se,
dopo qualche tempo, la spia si spegne non sono presenti
problemi.
NOTA Se la spia si accende, il servosterzo non funzionerà
normalmente. In questo caso, il volante può ancora essere
utilizzato, tuttavia, la sterzata potrebbe richiedere più forza del
normale oppure il volante potrebbe vibrare durante le svolte.
NOTA Se il volante viene ruotato a scatti e ripetutamente a
destra e sinistra quando la vettura è ferma o si sta muovendo
molto lentamente, il sistema servosterzo entrerà in modalità di
protezione, rendendo lo sterzo pesante, tuttavia ciò non indica
la presenza di un’avaria. In tal caso, parcheggiare la vettura in
un'area sicura e attendere qualche minuto per consentire al
sistema di tornare alla modalità normale.Se la spia rimane accesa,
rivolgersi alla Rete Assistenziale
Fiat.
AVARIA CAMBIO AUTOMATICO (ove presente)
La spia si accende in caso di avaria del cambio automatico.
AVVERTENZA Se la spia si accende, è presente un'avaria al
cambio. Continuare a guidare la vettura in queste condizioni
potrebbe danneggiare il cambio.Rivolgersi alla Rete
Assistenziale Fiat il più presto
possibile.
AVARIA GENERICA
Versioni senza Radio 7”
La spia rimane accesa se si verifica un’avaria nel sistema di
gestione della batteria o nell'interruttore del pedale dei freni.
Versioni con Radio 7”
La spia si accende quando si verifica un malfunzionamento nel
sistema. Attivare il display e verificare il messaggio visualizzato
Fare riferimento al paragrafo "Vetture con Radio 7" nel presente
capitolo.Rivolgersi alla Rete
Assistenziale Fiat il più presto
possibile.
65

Spia Significato Cosa fare

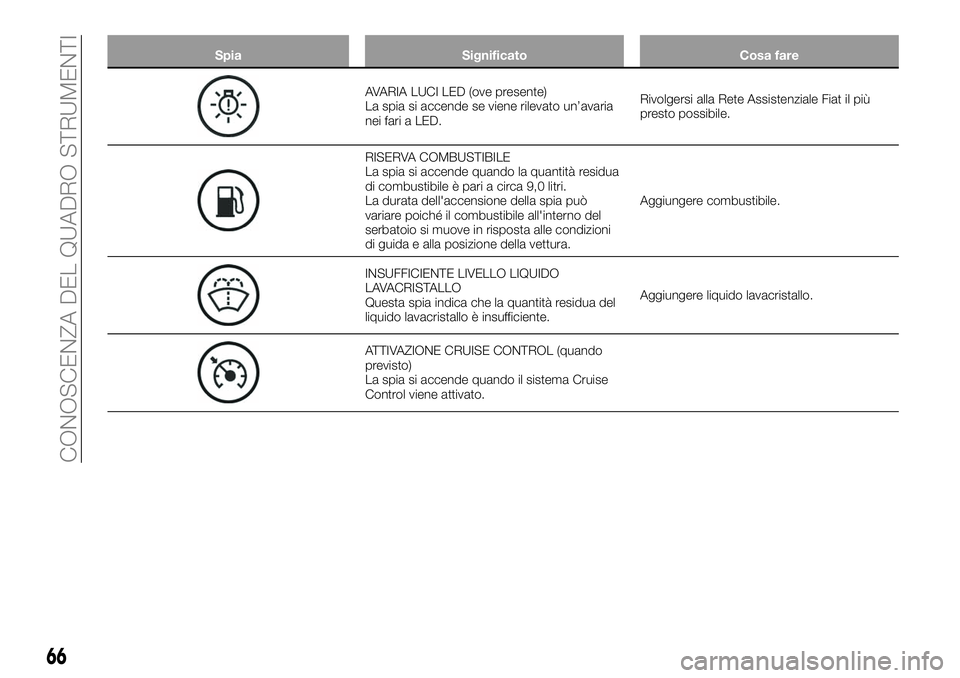

AVARIA LUCI LED (ove presente)
La spia si accende se viene rilevato un’avaria
nei fari a LED.Rivolgersi alla Rete Assistenziale Fiat il più
presto possibile.
RISERVA COMBUSTIBILE
La spia si accende quando la quantità residua
di combustibile è pari a circa 9,0 litri.
La durata dell'accensione della spia può
variare poiché il combustibile all'interno del
serbatoio si muove in risposta alle condizioni
di guida e alla posizione della vettura.Aggiungere combustibile.
INSUFFICIENTE LIVELLO LIQUIDO
LAVACRISTALLO
Questa spia indica che la quantità residua del
liquido lavacristallo è insufficiente.Aggiungere liquido lavacristallo.
ATTIVAZIONE CRUISE CONTROL (quando
previsto)
La spia si accende quando il sistema Cruise
Control viene attivato.
66
CONOSCENZA DEL QUADRO STRUMENTI

Spia Significato Cosa fare

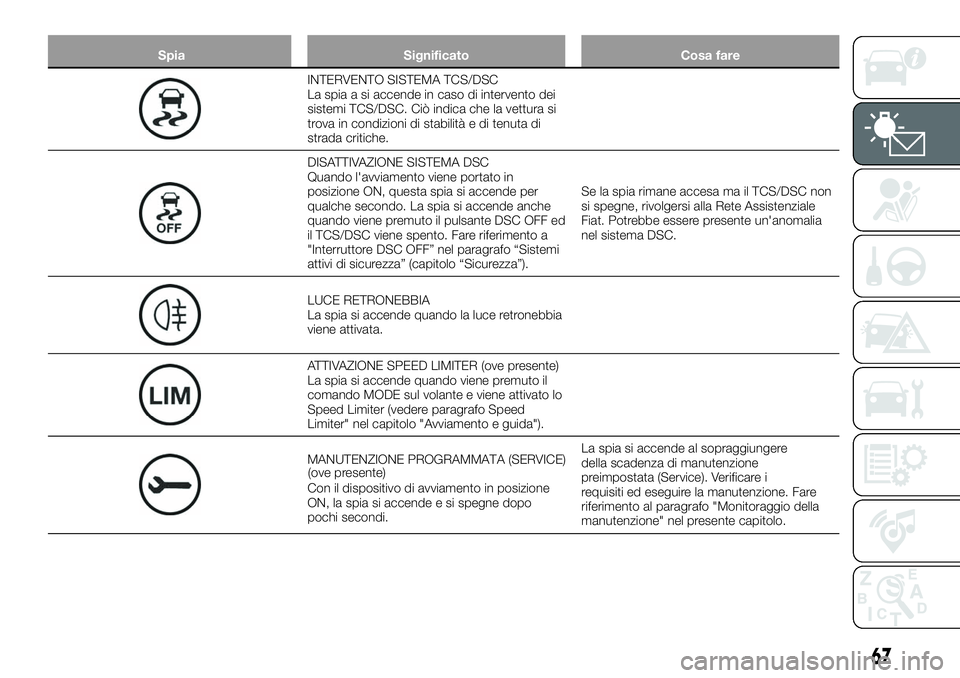

INTERVENTO SISTEMA TCS/DSC
La spia a si accende in caso di intervento dei
sistemi TCS/DSC. Ciò indica che la vettura si
trova in condizioni di stabilità e di tenuta di
strada critiche.
DISATTIVAZIONE SISTEMA DSC
Quando l'avviamento viene portato in
posizione ON, questa spia si accende per
qualche secondo. La spia si accende anche
quando viene premuto il pulsante DSC OFF ed
il TCS/DSC viene spento. Fare riferimento a
"Interruttore DSC OFF” nel paragrafo “Sistemi
attivi di sicurezza” (capitolo “Sicurezza”).Se la spia rimane accesa ma il TCS/DSC non
si spegne, rivolgersi alla Rete Assistenziale
Fiat. Potrebbe essere presente un'anomalia
nel sistema DSC.
LUCE RETRONEBBIA
La spia si accende quando la luce retronebbia
viene attivata.
ATTIVAZIONE SPEED LIMITER (ove presente)
La spia si accende quando viene premuto il
comando MODE sul volante e viene attivato lo
Speed Limiter (vedere paragrafo Speed
Limiter" nel capitolo "Avviamento e guida").
MANUTENZIONE PROGRAMMATA (SERVICE)
Con il dispositivo di avviamento in posizione
ON, la spia si accende e si spegne dopo
pochi secondi.La spia si accende al sopraggiungere
della scadenza di manutenzione
preimpostata (Service). Verificare i
requisiti ed eseguire la manutenzione. Fare
riferimento al paragrafo "Monitoraggio della
manutenzione" nel presente capitolo.
67
(ove presente)

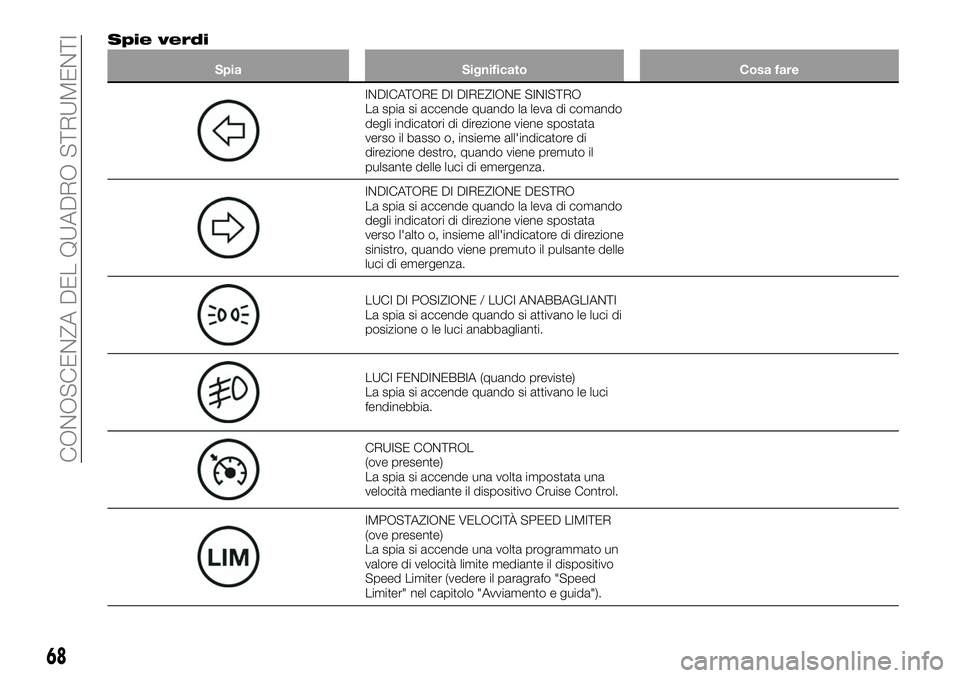

Spie verdi
Spia Significato Cosa fare
INDICATORE DI DIREZIONE SINISTRO
La spia si accende quando la leva di comando
degli indicatori di direzione viene spostata
verso il basso o, insieme all'indicatore di
direzione destro, quando viene premuto il
pulsante delle luci di emergenza.
INDICATORE DI DIREZIONE DESTRO
La spia si accende quando la leva di comando
degli indicatori di direzione viene spostata
verso l'alto o, insieme all'indicatore di direzione
sinistro, quando viene premuto il pulsante delle
luci di emergenza.
LUCI DI POSIZIONE / LUCI ANABBAGLIANTI
La spia si accende quando si attivano le luci di
posizione o le luci anabbaglianti.
LUCI FENDINEBBIA (quando previste)
La spia si accende quando si attivano le luci
fendinebbia.
CRUISE CONTROL
(ove presente)
La spia si accende una volta impostata una
velocità mediante il dispositivo Cruise Control.
IMPOSTAZIONE VELOCITÀ SPEED LIMITER
(ove presente)
La spia si accende una volta programmato un
valore di velocità limite mediante il dispositivo
Speed Limiter (vedere il paragrafo "Speed
Limiter" nel capitolo "Avviamento e guida").
68
CONOSCENZA DEL QUADRO STRUMENTI
