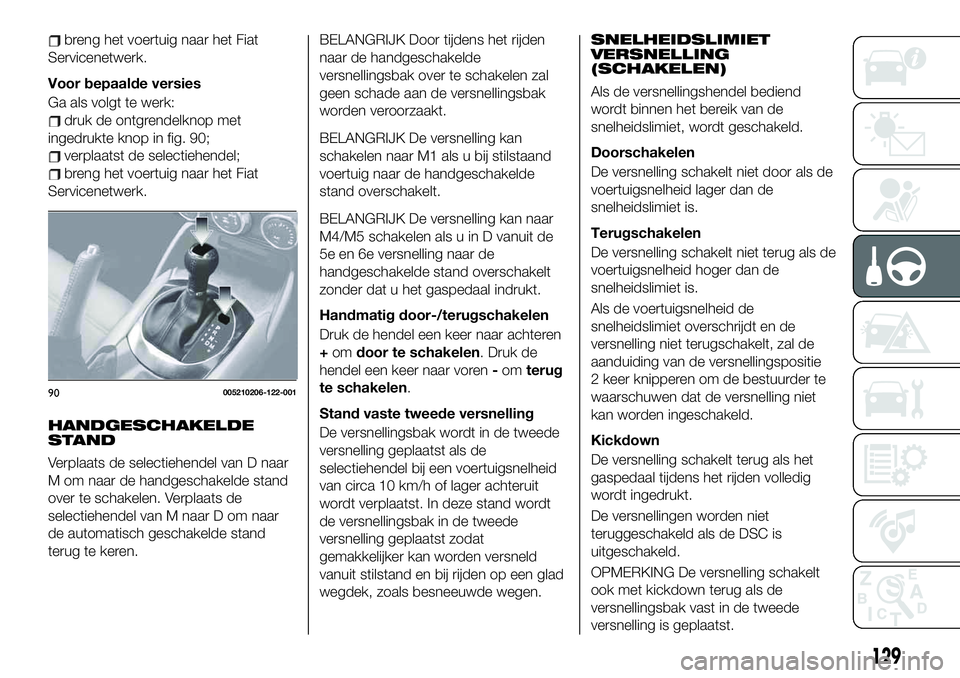

breng het voertuig naar het Fiat
Servicenetwerk.
Voor bepaalde versies
Ga als volgt te werk:
druk de ontgrendelknop met
ingedrukte knop in fig. 90;
verplaatst de selectiehendel;
breng het voertuig naar het Fiat
Servicenetwerk.
HANDGESCHAKELDE
STAND
Verplaats de selectiehendel van D naar
M om naar de handgeschakelde stand
over te schakelen. Verplaats de
selectiehendel van M naar D om naar
de automatisch geschakelde stand
terug te keren.
BELANGRIJK Door tijdens het rijden
naar de handgeschakelde
versnellingsbak over te schakelen zal
geen schade aan de versnellingsbak
worden veroorzaakt.
BELANGRIJK De versnelling kan
schakelen naar M1 als u bij stilstaand
voertuig naar de handgeschakelde
stand overschakelt.
BELANGRIJK De versnelling kan naar
M4/M5 schakelen als u in D vanuit de
5e en 6e versnelling naar de
handgeschakelde stand overschakelt
zonder dat u het gaspedaal indrukt.
Handmatig door-/terugschakelen
Druk de hendel een keer naar achteren
+omdoor te schakelen. Druk de
hendel een keer naar voren-omterug
te schakelen.
Stand vaste tweede versnelling
De versnellingsbak wordt in de tweede
versnelling geplaatst als de
selectiehendel bij een voertuigsnelheid
van circa 10 km/h of lager achteruit
wordt verplaatst. In deze stand wordt
de versnellingsbak in de tweede
versnelling geplaatst zodat
gemakkelijker kan worden versneld
vanuit stilstand en bij rijden op een glad
wegdek, zoals besneeuwde wegen.
SNELHEIDSLIMIET
VERSNELLING
(SCHAKELEN)
Als de versnellingshendel bediend
wordt binnen het bereik van de
snelheidslimiet, wordt geschakeld.
Doorschakelen
De versnelling schakelt niet door als de
voertuigsnelheid lager dan de
snelheidslimiet is.
Terugschakelen
De versnelling schakelt niet terug als de
voertuigsnelheid hoger dan de
snelheidslimiet is.
Als de voertuigsnelheid de
snelheidslimiet overschrijdt en de
versnelling niet terugschakelt, zal de
aanduiding van de versnellingspositie
2 keer knipperen om de bestuurder te
waarschuwen dat de versnelling niet
kan worden ingeschakeld.
Kickdown
De versnelling schakelt terug als het
gaspedaal tijdens het rijden volledig
wordt ingedrukt.
De versnellingen worden niet
teruggeschakeld als de DSC is
uitgeschakeld.
OPMERKING De versnelling schakelt
ook met kickdown terug als de
versnellingsbak vast in de tweede
versnelling is geplaatst.
90005210206-122-001
129

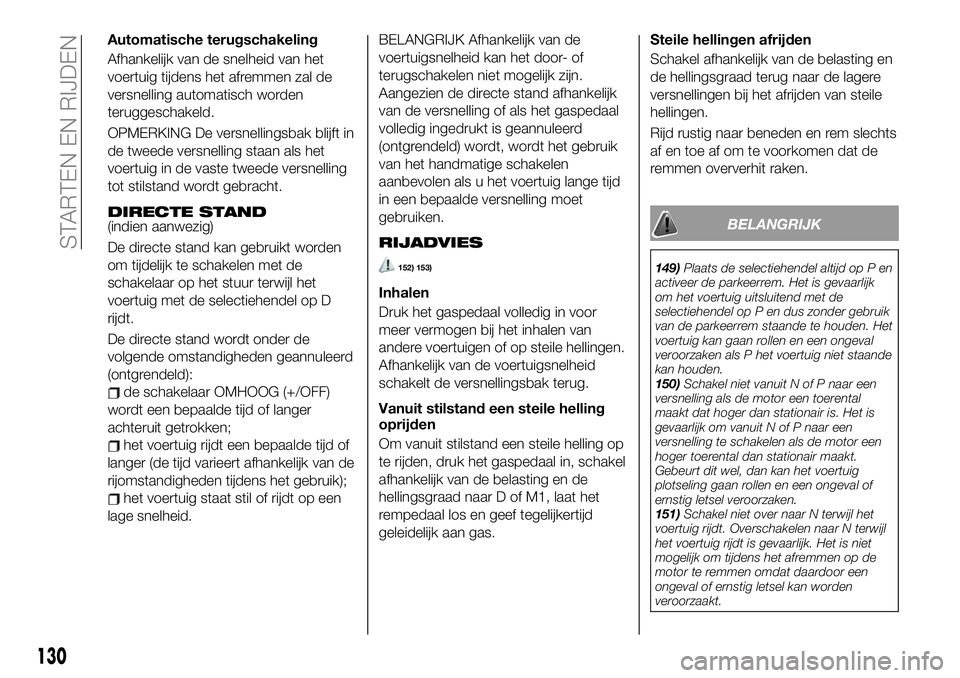

Automatische terugschakeling
Afhankelijk van de snelheid van het
voertuig tijdens het afremmen zal de
versnelling automatisch worden
teruggeschakeld.
OPMERKING De versnellingsbak blijft in
de tweede versnelling staan als het
voertuig in de vaste tweede versnelling
tot stilstand wordt gebracht.
DIRECTE STAND(indien aanwezig)
De directe stand kan gebruikt worden
om tijdelijk te schakelen met de
schakelaar op het stuur terwijl het
voertuig met de selectiehendel op D
rijdt.
De directe stand wordt onder de
volgende omstandigheden geannuleerd
(ontgrendeld):
de schakelaar OMHOOG (+/OFF)
wordt een bepaalde tijd of langer
achteruit getrokken;
het voertuig rijdt een bepaalde tijd of
langer (de tijd varieert afhankelijk van de
rijomstandigheden tijdens het gebruik);
het voertuig staat stil of rijdt op een
lage snelheid.
BELANGRIJK Afhankelijk van de
voertuigsnelheid kan het door- of
terugschakelen niet mogelijk zijn.
Aangezien de directe stand afhankelijk
van de versnelling of als het gaspedaal
volledig ingedrukt is geannuleerd
(ontgrendeld) wordt, wordt het gebruik
van het handmatige schakelen
aanbevolen als u het voertuig lange tijd
in een bepaalde versnelling moet
gebruiken.
RIJADVIES
152) 153)
Inhalen
Druk het gaspedaal volledig in voor
meer vermogen bij het inhalen van
andere voertuigen of op steile hellingen.
Afhankelijk van de voertuigsnelheid
schakelt de versnellingsbak terug.
Vanuit stilstand een steile helling
oprijden
Om vanuit stilstand een steile helling op
te rijden, druk het gaspedaal in, schakel
afhankelijk van de belasting en de
hellingsgraad naar D of M1, laat het
rempedaal los en geef tegelijkertijd
geleidelijk aan gas.Steile hellingen afrijden
Schakel afhankelijk van de belasting en
de hellingsgraad terug naar de lagere
versnellingen bij het afrijden van steile
hellingen.
Rijd rustig naar beneden en rem slechts
af en toe af om te voorkomen dat de
remmen oververhit raken.
BELANGRIJK
149)Plaats de selectiehendel altijd op P en
activeer de parkeerrem. Het is gevaarlijk
om het voertuig uitsluitend met de
selectiehendel op P en dus zonder gebruik
van de parkeerrem staande te houden. Het
voertuig kan gaan rollen en een ongeval
veroorzaken als P het voertuig niet staande
kan houden.
150)Schakel niet vanuit N of P naar een
versnelling als de motor een toerental
maakt dat hoger dan stationair is. Het is
gevaarlijk om vanuit N of P naar een
versnelling te schakelen als de motor een
hoger toerental dan stationair maakt.
Gebeurt dit wel, dan kan het voertuig
plotseling gaan rollen en een ongeval of
ernstig letsel veroorzaken.
151)Schakel niet over naar N terwijl het
voertuig rijdt. Overschakelen naar N terwijl
het voertuig rijdt is gevaarlijk. Het is niet
mogelijk om tijdens het afremmen op de
motor te remmen omdat daardoor een
ongeval of ernstig letsel kan worden
veroorzaakt.
130
STARTEN EN RIJDEN

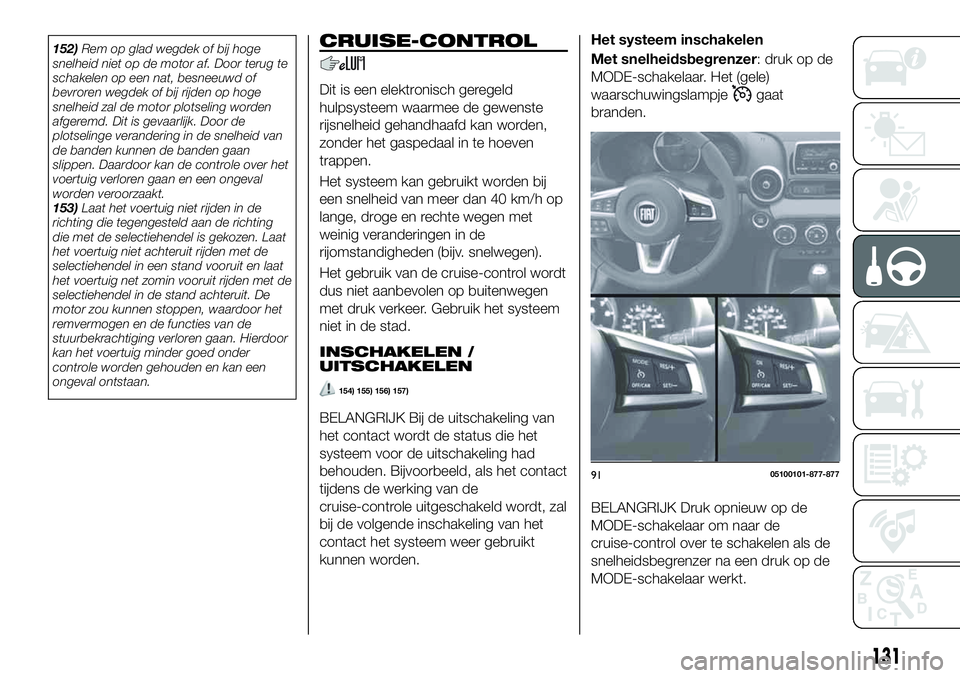

152)Rem op glad wegdek of bij hoge
snelheid niet op de motor af. Door terug te
schakelen op een nat, besneeuwd of
bevroren wegdek of bij rijden op hoge
snelheid zal de motor plotseling worden
afgeremd. Dit is gevaarlijk. Door de
plotselinge verandering in de snelheid van
de banden kunnen de banden gaan
slippen. Daardoor kan de controle over het
voertuig verloren gaan en een ongeval
worden veroorzaakt.
153)Laat het voertuig niet rijden in de
richting die tegengesteld aan de richting
die met de selectiehendel is gekozen. Laat
het voertuig niet achteruit rijden met de
selectiehendel in een stand vooruit en laat
het voertuig net zomin vooruit rijden met de
selectiehendel in de stand achteruit. De
motor zou kunnen stoppen, waardoor het
remvermogen en de functies van de
stuurbekrachtiging verloren gaan. Hierdoor
kan het voertuig minder goed onder
controle worden gehouden en kan een
ongeval ontstaan.CRUISE-CONTROL
Dit is een elektronisch geregeld
hulpsysteem waarmee de gewenste
rijsnelheid gehandhaafd kan worden,
zonder het gaspedaal in te hoeven
trappen.
Het systeem kan gebruikt worden bij
een snelheid van meer dan 40 km/h op
lange, droge en rechte wegen met
weinig veranderingen in de
rijomstandigheden (bijv. snelwegen).
Het gebruik van de cruise-control wordt
dus niet aanbevolen op buitenwegen
met druk verkeer. Gebruik het systeem
niet in de stad.
INSCHAKELEN /
UITSCHAKELEN
154) 155) 156) 157)
BELANGRIJK Bij de uitschakeling van
het contact wordt de status die het
systeem voor de uitschakeling had
behouden. Bijvoorbeeld, als het contact
tijdens de werking van de
cruise-controle uitgeschakeld wordt, zal
bij de volgende inschakeling van het
contact het systeem weer gebruikt
kunnen worden.
Het systeem inschakelen
Met snelheidsbegrenzer: druk op de
MODE-schakelaar. Het (gele)
waarschuwingslampje
gaat
branden.
BELANGRIJK Druk opnieuw op de
MODE-schakelaar om naar de
cruise-control over te schakelen als de
snelheidsbegrenzer na een druk op de
MODE-schakelaar werkt.
9105100101-877-877
131

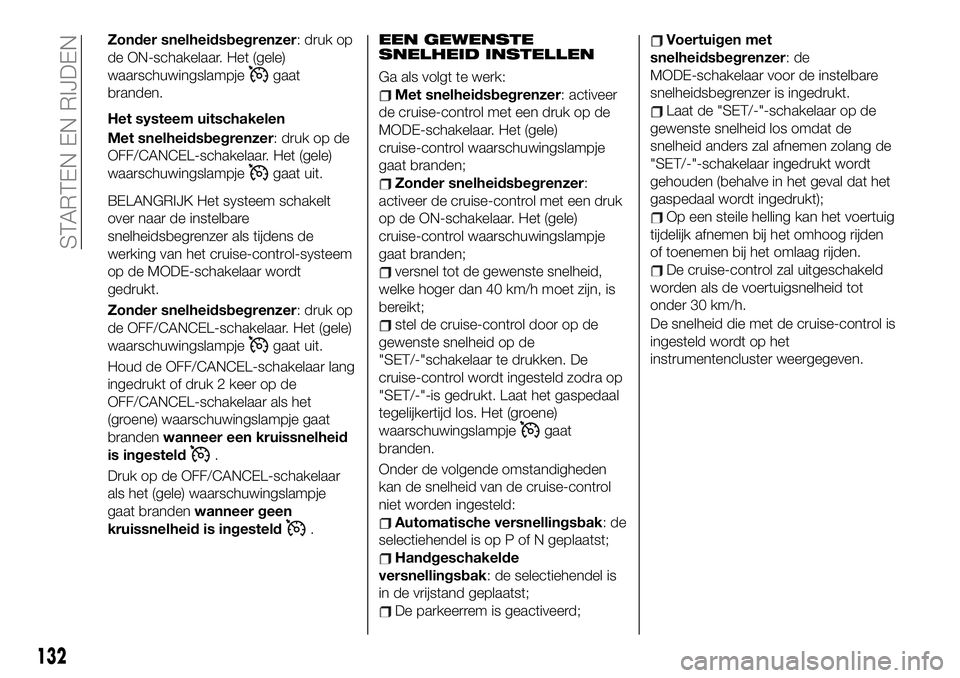

Zonder snelheidsbegrenzer: druk op
de ON-schakelaar. Het (gele)
waarschuwingslampje
gaat
branden.
Het systeem uitschakelen
Met snelheidsbegrenzer: druk op de
OFF/CANCEL-schakelaar. Het (gele)
waarschuwingslampje
gaat uit.
BELANGRIJK Het systeem schakelt
over naar de instelbare
snelheidsbegrenzer als tijdens de
werking van het cruise-control-systeem
op de MODE-schakelaar wordt
gedrukt.
Zonder snelheidsbegrenzer: druk op
de OFF/CANCEL-schakelaar. Het (gele)
waarschuwingslampje
gaat uit.
Houd de OFF/CANCEL-schakelaar lang
ingedrukt of druk 2 keer op de
OFF/CANCEL-schakelaar als het
(groene) waarschuwingslampje gaat
brandenwanneer een kruissnelheid
is ingesteld
.
Druk op de OFF/CANCEL-schakelaar
als het (gele) waarschuwingslampje
gaat brandenwanneer geen
kruissnelheid is ingesteld
.
EEN GEWENSTE
SNELHEID INSTELLEN
Ga als volgt te werk:
Met snelheidsbegrenzer: activeer
de cruise-control met een druk op de
MODE-schakelaar. Het (gele)
cruise-control waarschuwingslampje
gaat branden;
Zonder snelheidsbegrenzer:
activeer de cruise-control met een druk
op de ON-schakelaar. Het (gele)
cruise-control waarschuwingslampje
gaat branden;
versnel tot de gewenste snelheid,
welke hoger dan 40 km/h moet zijn, is
bereikt;
stel de cruise-control door op de
gewenste snelheid op de
"SET/-"schakelaar te drukken. De
cruise-control wordt ingesteld zodra op
"SET/-"-is gedrukt. Laat het gaspedaal
tegelijkertijd los. Het (groene)
waarschuwingslampje
gaat
branden.
Onder de volgende omstandigheden
kan de snelheid van de cruise-control
niet worden ingesteld:
Automatische versnellingsbak:de
selectiehendel is op P of N geplaatst;
Handgeschakelde
versnellingsbak: de selectiehendel is
in de vrijstand geplaatst;
De parkeerrem is geactiveerd;
Voertuigen met
snelheidsbegrenzer:de
MODE-schakelaar voor de instelbare
snelheidsbegrenzer is ingedrukt.
Laat de "SET/-"-schakelaar op de
gewenste snelheid los omdat de
snelheid anders zal afnemen zolang de
"SET/-"-schakelaar ingedrukt wordt
gehouden (behalve in het geval dat het
gaspedaal wordt ingedrukt);
Op een steile helling kan het voertuig
tijdelijk afnemen bij het omhoog rijden
of toenemen bij het omlaag rijden.
De cruise-control zal uitgeschakeld
worden als de voertuigsnelheid tot
onder 30 km/h.
De snelheid die met de cruise-control is
ingesteld wordt op het
instrumentencluster weergegeven.
132
STARTEN EN RIJDEN

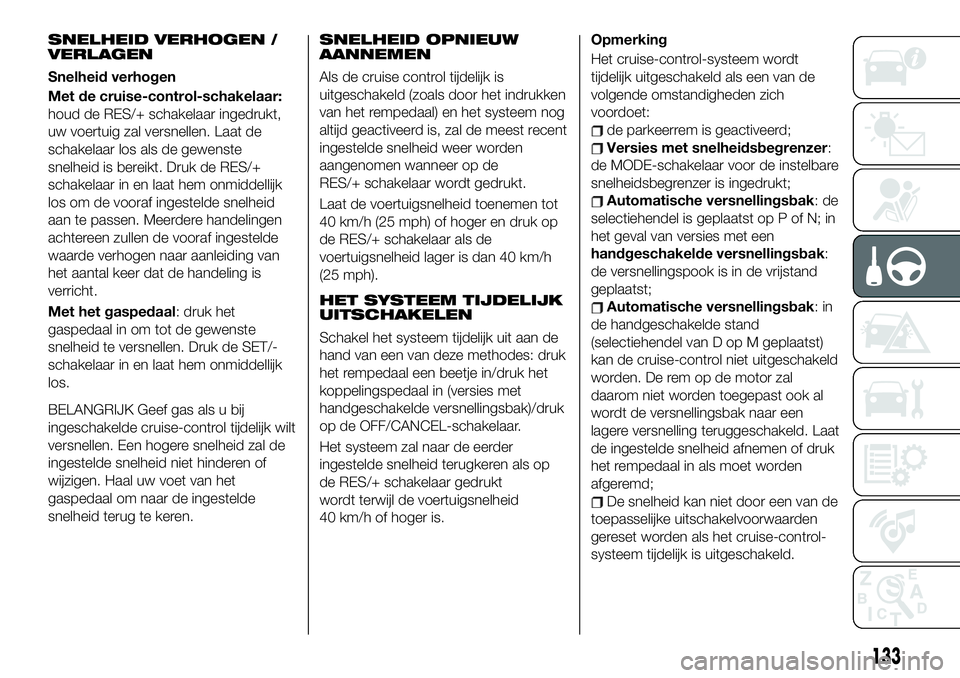

SNELHEID VERHOGEN /
VERLAGEN
Snelheid verhogen
Met de cruise-control-schakelaar:
houd de RES/+ schakelaar ingedrukt,
uw voertuig zal versnellen. Laat de
schakelaar los als de gewenste
snelheid is bereikt. Druk de RES/+
schakelaar in en laat hem onmiddellijk
los om de vooraf ingestelde snelheid
aan te passen. Meerdere handelingen
achtereen zullen de vooraf ingestelde
waarde verhogen naar aanleiding van
het aantal keer dat de handeling is
verricht.
Met het gaspedaal: druk het
gaspedaal in om tot de gewenste
snelheid te versnellen. Druk de SET/-
schakelaar in en laat hem onmiddellijk
los.
BELANGRIJK Geef gas als u bij
ingeschakelde cruise-control tijdelijk wilt
versnellen. Een hogere snelheid zal de
ingestelde snelheid niet hinderen of
wijzigen. Haal uw voet van het
gaspedaal om naar de ingestelde
snelheid terug te keren.SNELHEID OPNIEUW
AANNEMEN
Als de cruise control tijdelijk is
uitgeschakeld (zoals door het indrukken
van het rempedaal) en het systeem nog
altijd geactiveerd is, zal de meest recent
ingestelde snelheid weer worden
aangenomen wanneer op de
RES/+ schakelaar wordt gedrukt.
Laat de voertuigsnelheid toenemen tot
40 km/h (25 mph) of hoger en druk op
de RES/+ schakelaar als de
voertuigsnelheid lager is dan 40 km/h
(25 mph).
HET SYSTEEM TIJDELIJK
UITSCHAKELEN
Schakel het systeem tijdelijk uit aan de
hand van een van deze methodes: druk
het rempedaal een beetje in/druk het
koppelingspedaal in (versies met
handgeschakelde versnellingsbak)/druk
op de OFF/CANCEL-schakelaar.
Het systeem zal naar de eerder
ingestelde snelheid terugkeren als op
de RES/+ schakelaar gedrukt
wordt terwijl de voertuigsnelheid
40 km/h of hoger is.Opmerking
Het cruise-control-systeem wordt
tijdelijk uitgeschakeld als een van de
volgende omstandigheden zich
voordoet:
de parkeerrem is geactiveerd;
Versies met snelheidsbegrenzer:
de MODE-schakelaar voor de instelbare
snelheidsbegrenzer is ingedrukt;
Automatische versnellingsbak:de
selectiehendel is geplaatst op P of N; in
het geval van versies met een
handgeschakelde versnellingsbak:
de versnellingspook is in de vrijstand
geplaatst;
Automatische versnellingsbak:in
de handgeschakelde stand
(selectiehendel van D op M geplaatst)
kan de cruise-control niet uitgeschakeld
worden. De rem op de motor zal
daarom niet worden toegepast ook al
wordt de versnellingsbak naar een
lagere versnelling teruggeschakeld. Laat
de ingestelde snelheid afnemen of druk
het rempedaal in als moet worden
afgeremd;
De snelheid kan niet door een van de
toepasselijke uitschakelvoorwaarden
gereset worden als het cruise-control-
systeem tijdelijk is uitgeschakeld.
133

BELANGRIJK
154)Schakel het cruisecontrolsysteem
altijd uit als het niet gebruikt wordt: het is
gevaarlijk om het cruisecontrolsysteem
geactiveerd te laten wanneer het niet
gebruikt wordt, omdat de cruisecontrol
daardoor plotseling geactiveerd kan
worden wanneer per ongeluk op de knop
wordt gedrukt. Daardoor kan de controle
over het voertuig verloren gaan en een
ongeval worden veroorzaakt.
155)Als met het geactiveerde systeem
wordt gereden, mag de versnellingspook
nooit in de vrijstand worden gezet.
156)Neem in geval van defecten of
storingen in het systeem contact op met
het Fiat Servicenetwerk.
157)De cruise-control kan gevaarlijk zijn
als het systeem geen constante snelheid
kan handhaven. In bepaalde
omstandigheden kan de snelheid
overmatig zijn, hetgeen kan leiden tot
verlies van controle over het voertuig en
ongevallen. Gebruik het systeem niet in
druk verkeer of op bochtig, met ijzel of
sneeuw bedekt of glad wegdek.
SNELHEIDS-
BEGRENZER
(indien aanwezig)
158) 159)
De snelheidsbegrenzer kan ingesteld
worden op een snelheid tussen
30 km/h en 200 km/h.
Het systeem bestaat uit een display van
de snelheidsbegrenzer en de
schakelaar op het stuurwiel fig. 92.
INSCHAKELEN /
UITSCHAKELEN
Inschakelen
Druk op de ON-schakelaar om het
systeem in te schakelen. Het scherm
van de instelbare snelheidsbegrenzer
wordt weergegeven en het (gele)
hoofdindicatielampje van de
snelheidsbegrenzer gaat branden.
BELANGRIJK Druk opnieuw op de
mode-schakelaar om naar de
snelheidsbegrenzer over te schakelen
als de cruise-control na een druk op de
ON-schakelaar werkt.
Uitschakelen
Schakel het systeem uit door de
volgende handelingen te verrichten:
Houd de OFF/CANCEL-schakelaar
lang ingedrukt of druk 2 keer op de
OFF/CANCEL-schakelaarwanneer
een kruissnelheid is ingesteld(het
groene waarschuwingslampje gaat
branden). Het scherm van de
snelheidsbegrenzer wordt niet langer
weergegeven en het (groene)
indicatielampje snelheidsbegrenzer
ingesteld gaat uit.
Druk op de OFF/CANCEL-
schakelaarwanneer geen
kruissnelheid is ingesteld(het gele
waarschuwingslampje gaat branden).
9205281500-12A-002
134
STARTEN EN RIJDEN

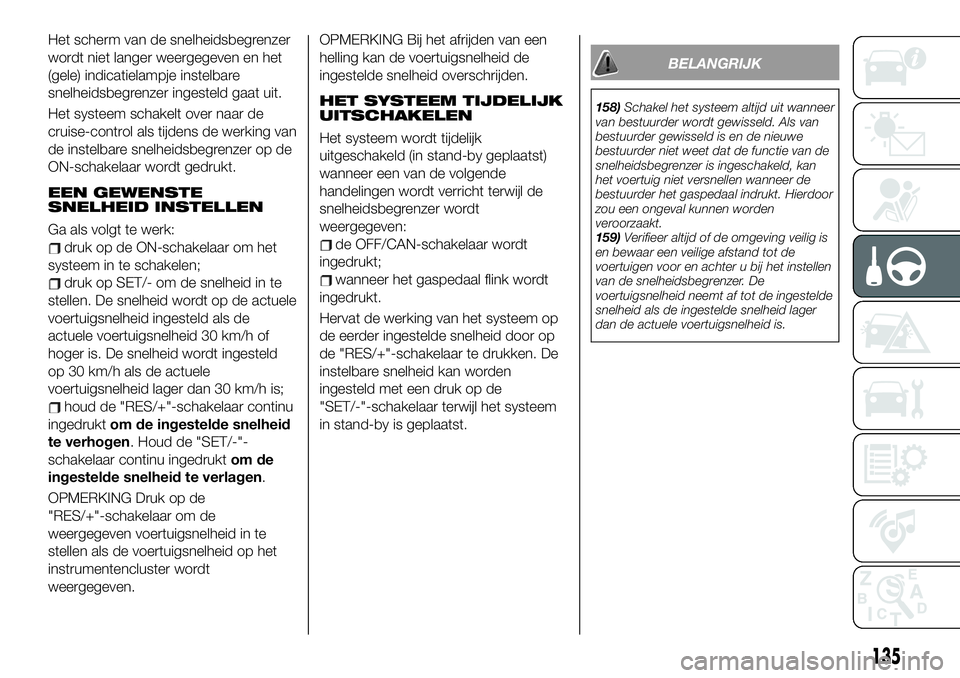

Het scherm van de snelheidsbegrenzer
wordt niet langer weergegeven en het
(gele) indicatielampje instelbare
snelheidsbegrenzer ingesteld gaat uit.
Het systeem schakelt over naar de
cruise-control als tijdens de werking van
de instelbare snelheidsbegrenzer op de
ON-schakelaar wordt gedrukt.
EEN GEWENSTE
SNELHEID INSTELLEN
Ga als volgt te werk:
druk op de ON-schakelaar om het
systeem in te schakelen;
druk op SET/- om de snelheid in te
stellen. De snelheid wordt op de actuele
voertuigsnelheid ingesteld als de
actuele voertuigsnelheid 30 km/h of
hoger is. De snelheid wordt ingesteld
op 30 km/h als de actuele
voertuigsnelheid lager dan 30 km/h is;
houd de "RES/+"-schakelaar continu
ingedruktom de ingestelde snelheid
te verhogen. Houd de "SET/-"-
schakelaar continu ingedruktom de
ingestelde snelheid te verlagen.
OPMERKING Druk op de
"RES/+"-schakelaar om de
weergegeven voertuigsnelheid in te
stellen als de voertuigsnelheid op het
instrumentencluster wordt
weergegeven.OPMERKING Bij het afrijden van een
helling kan de voertuigsnelheid de
ingestelde snelheid overschrijden.
HET SYSTEEM TIJDELIJK
UITSCHAKELEN
Het systeem wordt tijdelijk
uitgeschakeld (in stand-by geplaatst)
wanneer een van de volgende
handelingen wordt verricht terwijl de
snelheidsbegrenzer wordt
weergegeven:
de OFF/CAN-schakelaar wordt
ingedrukt;
wanneer het gaspedaal flink wordt
ingedrukt.
Hervat de werking van het systeem op
de eerder ingestelde snelheid door op
de "RES/+"-schakelaar te drukken. De
instelbare snelheid kan worden
ingesteld met een druk op de
"SET/-"-schakelaar terwijl het systeem
in stand-by is geplaatst.
BELANGRIJK
158)Schakel het systeem altijd uit wanneer
van bestuurder wordt gewisseld. Als van
bestuurder gewisseld is en de nieuwe
bestuurder niet weet dat de functie van de
snelheidsbegrenzer is ingeschakeld, kan
het voertuig niet versnellen wanneer de
bestuurder het gaspedaal indrukt. Hierdoor
zou een ongeval kunnen worden
veroorzaakt.
159)Verifieer altijd of de omgeving veilig is
en bewaar een veilige afstand tot de
voertuigen voor en achter u bij het instellen
van de snelheidsbegrenzer. De
voertuigsnelheid neemt af tot de ingestelde
snelheid als de ingestelde snelheid lager
dan de actuele voertuigsnelheid is.
135

PARKEERSENSOR-
SYSTEEM
(indien aanwezig)
160) 161)
26) 27) 28)
Het parkeersensorsysteem maakt
gebruik van 4 ultrasoonsensoren
(2 sensoren achter en 2 hoeksensoren
achter) fig. 93 die tijdens het parkeren
van het voertuig in een garage of
inparkeren met de versnellingspook
(handgeschakelde versnellingsbak)/
selectiehendel (automatische
versnellingsbak) in achteruit (R)
obstakels rondom het voertuig
waarnemen.
DETECTIEGEBIED VAN
DE SENSOREN
De sensoren nemen obstakels binnen
het volgende bereik waar:
Detectiegebied zijkant: circa
55 cm
Detectiegebied achterkant: circa
150 cm
WERKING VAN HET
SYSTEEM
De pieptoon wordt geactiveerd en het
systeem kan worden gebruikt als het
contact op ON wordt gedraaid en de
versnellingspook (handgeschakelde
versnellingsbak)/selectiehendel
(automatische versnelling) naar
achteruit (R) wordt geschakeld.
BELANGRIJK
160)Vertrouw nooit alleen op het
parkeersensorsysteem en bevestig visueel
de veiligheid van de ruimte rondom uw
voertuig terwijl u rijdt. Dit systeem kan de
bestuurder bijstaan bij het voor- en
achteruit tijden met het voertuig tijdens het
parkeren. Het waarnemingsbereik van de
sensoren is beperkt. Daarom kan een
ongeval worden veroorzaakt als u tijdens
het rijden uitsluitend op het systeem
vertrouwt. Bevestig altijd visueel de
veiligheid van de ruimte rondom uw
voertuig terwijl u rijdt.161)De verantwoordelijkheid voor het
parkeren en andere mogelijk gevaarlijke
manoeuvres ligt echter altijd bij de
bestuurder. Controleer tijdens deze
manoeuvres altijd of er geen andere
mensen (vooral kinderen) of dieren
aanwezig zijn op het parcours dat u af wilt
leggen. De parkeersensoren dienen als
hulp voor de bestuurder, die echter nooit
zijn aandacht mag laten verslappen tijdens
potentieel gevaarlijke manoeuvres, ook al
worden ze met lage snelheden verricht.
BELANGRIJK
26)Werkzaamheden aan bumper in de
zone van de sensoren mogen uitsluitend
uitgevoerd worden door het
Servicenetwerk. Werkzaamheden aan de
bumper die niet goed worden uitgevoerd,
kunnen de werking van de sensoren in
gevaar brengen.
27)Voor het overspuiten van de bumpers
of eventueel bijwerken van de laklaag in de
zone van de sensoren, dient men zich
uitsluitend tot het Servicenetwerk te
wenden. Het verkeerd opbrengen van de
lak kan de werking van de parkeersensoren
negatief beïnvloeden.
9305200100-121-001
136
STARTEN EN RIJDEN

28)Voor een correcte werking van het
systeem mogen de sensoren nooit bevuild
zijn met modder, vuil, sneeuw of ijs. Zorg
ervoor dat ze tijdens het reinigen niet
gekrast of beschadigd worden. Vermijd het
gebruik van droge, ruwe of harde doeken.
De sensoren moeten met schoon water
worden gewassen, waaraan eventueel
autoshampoo is toegevoegd. Wanneer
speciale reinigingsapparaten worden
gebruikt, zoals stoomreinigers of
hogedrukreinigers, reinig dan de sensoren
zeer snel en houd de straal op minstens
10 cm afstand.TANKEN
162) 163) 164) 165) 166) 167)
Zet altijd de motor af alvorens te
tanken.
BRANDSTOFVEREISTEN
Gebruik uitsluitend eersteklas loodvrije
benzine (overeenkomstig EN 228 met
specificatie binnen E10) met een
octaangetal van minstens 95.
BELANGRIJK GEBRUIK UITSLUITEND
LOODVRIJE BENZINE. Gelode benzine
is schadelijk voor de katalysator en de
zuurstofsensoren en kan de werking
van het uitlaatgascontrolesysteem
aantasten en/of storingen veroorzaken.
BELANGRIJK Het gebruik van
E10-brandstof met 10% ethanol binnen
Europa is gevaarlijk voor uw voertuig.
Wanneer het ethanolgehalte dit
aanbevolen percentage overschrijdt,
kan schade aan uw voertuig worden
veroorzaakt.
BELANGRIJK Voeg geen additieven
aan het brandstofsysteem toe om
schade aan het
uitlaatgascontrolesysteem te
voorkomen. Neem contact op met het
Fiat Servicenetwerk voor meer
informatie.TANKPROCEDURE
Als bij ontgrendelde portieren op het
uiteinde van het klepje van de
brandstofvulopening gedrukt wordt,
komt het klepje van de
brandstofvulopening omhoog fig. 94.
Het klepje van de brandstofvulopening
werkt in combinatie met het
portiervergrendel- en
portierontgrendelmechanisme.
Sluit klepje van de brandstofvulopening
door het aan te drukken tot u een klik
hoort.
BELANGRIJK Verzeker u ervan dat u
de beide portieren vergrendelt wanneer
u het voertuig verlaat.
BELANGRIJK Vergrendel de portieren
nadat u het klepje van de
brandstofvulopening heeft gesloten.
9404040201-12A-002
137

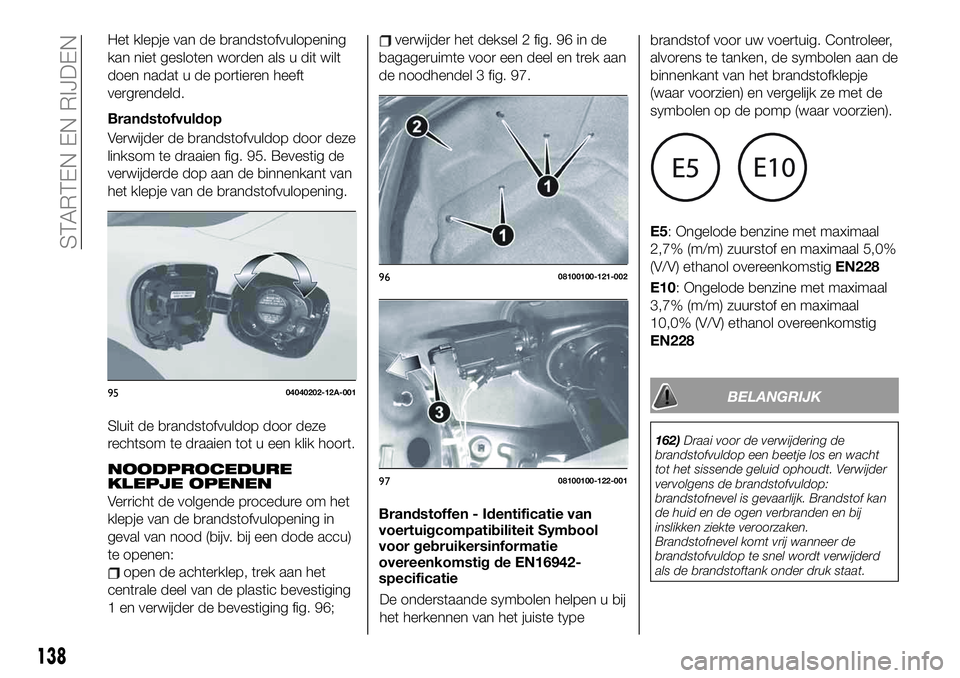

Het klepje van de brandstofvulopening
kan niet gesloten worden als u dit wilt
doen nadat u de portieren heeft
vergrendeld.
Brandstofvuldop
Verwijder de brandstofvuldop door deze
linksom te draaien fig. 95. Bevestig de
verwijderde dop aan de binnenkant van
het klepje van de brandstofvulopening.
Sluit de brandstofvuldop door deze
rechtsom te draaien tot u een klik hoort.
NOODPROCEDURE
KLEPJE OPENEN
Verricht de volgende procedure om het
klepje van de brandstofvulopening in
geval van nood (bijv. bij een dode accu)
te openen:
open de achterklep, trek aan het
centrale deel van de plastic bevestiging
1 en verwijder de bevestiging fig. 96;
verwijder het deksel 2 fig. 96 in de
bagageruimte voor een deel en trek aan
de noodhendel 3 fig. 97.
Brandstoffen - Identificatie van
voertuigcompatibiliteit Symbool
voor gebruikersinformatie
overeenkomstig de EN16942-
specificatie
De onderstaande symbolen helpen u bij
het herkennen van het juiste typebrandstof voor uw voertuig. Controleer,
alvorens te tanken, de symbolen aan de
binnenkant van het brandstofklepje
(waar voorzien) en vergelijk ze met de
symbolen op de pomp (waar voorzien).
E5: Ongelode benzine met maximaal
2,7% (m/m) zuurstof en maximaal 5,0%
(V/V) ethanol overeenkomstigEN228
E10: Ongelode benzine met maximaal
3,7% (m/m) zuurstof en maximaal
10,0% (V/V) ethanol overeenkomstig
EN228
BELANGRIJK
162)Draai voor de verwijdering de
brandstofvuldop een beetje los en wacht
tot het sissende geluid ophoudt. Verwijder
vervolgens de brandstofvuldop:
brandstofnevel is gevaarlijk. Brandstof kan
de huid en de ogen verbranden en bij
inslikken ziekte veroorzaken.
Brandstofnevel komt vrij wanneer de
brandstofvuldop te snel wordt verwijderd
als de brandstoftank onder druk staat.
9504040202-12A-001
9608100100-121-002
9708100100-122-001
138
STARTEN EN RIJDEN
