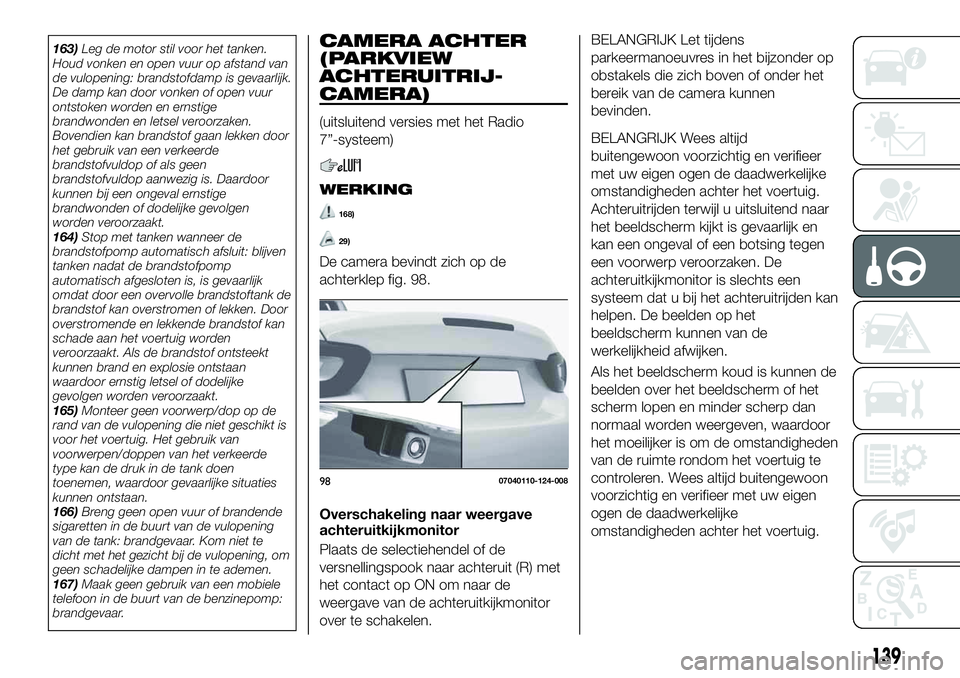

163)Leg de motor stil voor het tanken.
Houd vonken en open vuur op afstand van
de vulopening: brandstofdamp is gevaarlijk.
De damp kan door vonken of open vuur
ontstoken worden en ernstige
brandwonden en letsel veroorzaken.
Bovendien kan brandstof gaan lekken door
het gebruik van een verkeerde
brandstofvuldop of als geen
brandstofvuldop aanwezig is. Daardoor
kunnen bij een ongeval ernstige
brandwonden of dodelijke gevolgen
worden veroorzaakt.
164)Stop met tanken wanneer de
brandstofpomp automatisch afsluit: blijven
tanken nadat de brandstofpomp
automatisch afgesloten is, is gevaarlijk
omdat door een overvolle brandstoftank de
brandstof kan overstromen of lekken. Door
overstromende en lekkende brandstof kan
schade aan het voertuig worden
veroorzaakt. Als de brandstof ontsteekt
kunnen brand en explosie ontstaan
waardoor ernstig letsel of dodelijke
gevolgen worden veroorzaakt.
165)Monteer geen voorwerp/dop op de
rand van de vulopening die niet geschikt is
voor het voertuig. Het gebruik van
voorwerpen/doppen van het verkeerde
type kan de druk in de tank doen
toenemen, waardoor gevaarlijke situaties
kunnen ontstaan.
166)Breng geen open vuur of brandende
sigaretten in de buurt van de vulopening
van de tank: brandgevaar. Kom niet te
dicht met het gezicht bij de vulopening, om
geen schadelijke dampen in te ademen.
167)Maak geen gebruik van een mobiele
telefoon in de buurt van de benzinepomp:
brandgevaar.CAMERA ACHTER
(PARKVIEW
ACHTERUITRIJ-
CAMERA)
(uitsluitend versies met het Radio
7”-systeem)
WERKING
168)
29)
De camera bevindt zich op de
achterklep fig. 98.
Overschakeling naar weergave
achteruitkijkmonitor
Plaats de selectiehendel of de
versnellingspook naar achteruit (R) met
het contact op ON om naar de
weergave van de achteruitkijkmonitor
over te schakelen.
BELANGRIJK Let tijdens
parkeermanoeuvres in het bijzonder op
obstakels die zich boven of onder het
bereik van de camera kunnen
bevinden.
BELANGRIJK Wees altijd
buitengewoon voorzichtig en verifieer
met uw eigen ogen de daadwerkelijke
omstandigheden achter het voertuig.
Achteruitrijden terwijl u uitsluitend naar
het beeldscherm kijkt is gevaarlijk en
kan een ongeval of een botsing tegen
een voorwerp veroorzaken. De
achteruitkijkmonitor is slechts een
systeem dat u bij het achteruitrijden kan
helpen. De beelden op het
beeldscherm kunnen van de
werkelijkheid afwijken.
Als het beeldscherm koud is kunnen de
beelden over het beeldscherm of het
scherm lopen en minder scherp dan
normaal worden weergeven, waardoor
het moeilijker is om de omstandigheden
van de ruimte rondom het voertuig te
controleren. Wees altijd buitengewoon
voorzichtig en verifieer met uw eigen
ogen de daadwerkelijke
omstandigheden achter het voertuig.
9807040110-124-008
139

BELANGRIJK Voer niet te veel kracht
uit op de camera. Daardoor zou u de
stand en de hoek van de camera
kunnen wijzigen. Probeer de camera
niet te demonteren, te wijzigen of te
verwijderen aangezien daardoor de
hermetische afdichting kan worden
aangetast.
BELANGRIJK De kap van de camera is
gemaakt van plastic. Maak de kap van
de camera niet schoon met
ontvettingsmiddelen, organische
oplosmiddelen, was of polijstmiddel
voor glas. Verwijder deze producten
onmiddellijk met een zachte doek als ze
op de kap terechtkomen.
BELANGRIJK Wrijf niet hard met een
schurende of harde borstel over de kap
van de camera. Daardoor kunnen
krassen op de kap of de lens van de
camera ontstaan, waardoor de beelden
nadelig kunnen worden beïnvloed.
BELANGRIJK Maak de cameralens met
een zachte doek schoon als er water,
sneeuw of modder op terecht is
gekomen. Gebruik een neutraal
reinigingsmiddel als u de camera niet
alleen met een doek schoon kunt
krijgen.BELANGRIJK Het kan zijn dat de
achteruitrijmonitor niet perfect werkt
wanneer de camera aan abrupte
wijzigingen in de temperatuur (van
warm naar koud of omgekeerd) wordt
blootgesteld.
BELANGRIJK Neem voor het
vervangen van de banden contact op
met het Fiat Servicenetwerk. Door de
vervanging van de banden kunnen de
lijnen die op het display worden
weergegeven afwijken.
BELANGRIJK Na een frontale botsing,
zijbotsing of botsing achterop kan de
uitlijning (de locatie of de installatiehoek)
van de parkeercamera achter zijn
gewijzigd. Neem contact op met het
Fiat Servicenetwerk.
BELANGRIJK De camera kan een
probleem vertonen als op het display
het bericht "no video signal" [geen
beeldsignaal] wordt weergegeven.
Neem contact op met het Fiat
Servicenetwerk.HET DISPLAY BEKIJKEN
De voertuigbreedtelijnen
(geel)fig. 99 worden ter referentie op het
scherm weergegeven. Ze geven een
benadering van de voertuigbreedte in
vergelijking tot de breedte van de
parkeerplaats waarop u zult parkeren.
Gebruik deze weergave op het display
om het voertuig op een parkeerplaats of
in een garage te parkeren.
(gele) voertuigbreedtelijnen: deze
lijnen geven de breedte van het voertuig
aan.
afstandslijnen: deze lijnen geven bij
benadering de afstand tot een punt
gemeten vanaf de achterkant van het
voertuig (vanaf het uiteinde van de
bumper). De rode en gele lijnen geven
de afstand vanaf de bumper
(middelpunt van elke lijn) tot de
volgende punten aan: 50 cm voor de
rode lijnen en 1 m voor de gele lijnen.
9907080913-111-111
140
STARTEN EN RIJDEN

BELANGRIJK De lijnen worden vast op
het scherm weergegeven. Ze zijn niet
met de handelingen van de bestuurder
aan het stuurwiel gesynchroniseerd.
Wees buitengewoon voorzichtig en
controleer met uw eigen ogen de ruimte
achter het voertuig en de omringende
omgeving terwijl u achteruit rijdt.
WERKING VAN DE
ACHTERUITKIJKMONITOR
OPMERKING Afbeeldingen
weergegeven op de monitor van de
achteruitkijkparkeercamera zijn
omgekeerde afbeeldingen
(spiegelafbeeldingen).
Houd rekening met de bovenstaande
waarschuwingen voordat u de
achteruitkijkmonitor gebruikt:
Schakel de selectiehendel of
versnellingspook naar achteruit (R) om
het display naar de
achteruitkijkmonitorweergave A
fig. 100 te schakelen.
Terwijl u de
omgevingsomstandigheden bevestigt,
het voertuig B fig. 100 omdraaien;
Nadat uw voertuig de parkeerplaats
oprijdt, langzaam achteruit blijven rijden
zodat de afstand tussen de
breedtelijnen van het voertuig en de
zijkanten van de parkeerplaats links en
rechts grofweg gelijk zijn;
pas het stuurwiel aan tot de
voertuigbreedtelijnen parallel aan de
beide zijden van de parkeerplaats zijn
geplaatst;
zodra ze parallel A fig. 101 zijn, draai
de wielen recht en rijd langzaam
achteruit de parkeerplaats B
fig. 101 op. Controleer wederom de
omgeving rondom het voertuig en stop
het voertuig op de best mogelijke
plaats;
als de parkeerplaats voorzien is van
scheidingslijnen, draai de wielen dan
recht als de breedtegeleidingslijnen van
het voertuig parallel staan;
Wanneer de selectiehendel of
versnellingspook geschakeld is van
achteruit (R) naar een andere
selectiehendel of versnellingspook,
keert het scherm terug naar de vorige
weergave.
10007080913-989-989
141

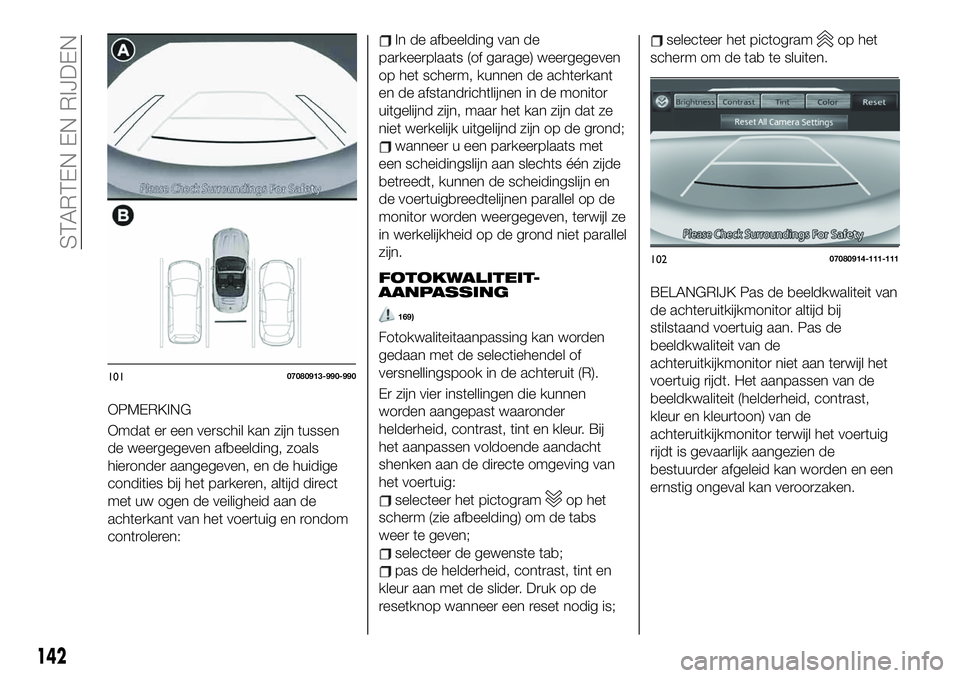

OPMERKING
Omdat er een verschil kan zijn tussen
de weergegeven afbeelding, zoals
hieronder aangegeven, en de huidige
condities bij het parkeren, altijd direct
met uw ogen de veiligheid aan de
achterkant van het voertuig en rondom
controleren:
In de afbeelding van de
parkeerplaats (of garage) weergegeven
op het scherm, kunnen de achterkant
en de afstandrichtlijnen in de monitor
uitgelijnd zijn, maar het kan zijn dat ze
niet werkelijk uitgelijnd zijn op de grond;
wanneer u een parkeerplaats met
een scheidingslijn aan slechts één zijde
betreedt, kunnen de scheidingslijn en
de voertuigbreedtelijnen parallel op de
monitor worden weergegeven, terwijl ze
in werkelijkheid op de grond niet parallel
zijn.
FOTOKWALITEIT-
AANPASSING
169)
Fotokwaliteitaanpassing kan worden
gedaan met de selectiehendel of
versnellingspook in de achteruit (R).
Er zijn vier instellingen die kunnen
worden aangepast waaronder
helderheid, contrast, tint en kleur. Bij
het aanpassen voldoende aandacht
shenken aan de directe omgeving van
het voertuig:
selecteer het pictogramop het
scherm (zie afbeelding) om de tabs
weer te geven;
selecteer de gewenste tab;
pas de helderheid, contrast, tint en
kleur aan met de slider. Druk op de
resetknop wanneer een reset nodig is;
selecteer het pictogramop het
scherm om de tab te sluiten.
BELANGRIJK Pas de beeldkwaliteit van
de achteruitkijkmonitor altijd bij
stilstaand voertuig aan. Pas de
beeldkwaliteit van de
achteruitkijkmonitor niet aan terwijl het
voertuig rijdt. Het aanpassen van de
beeldkwaliteit (helderheid, contrast,
kleur en kleurtoon) van de
achteruitkijkmonitor terwijl het voertuig
rijdt is gevaarlijk aangezien de
bestuurder afgeleid kan worden en een
ernstig ongeval kan veroorzaken.
10107080913-990-990
10207080914-111-111
142
STARTEN EN RIJDEN

BELANGRIJK
168)De verantwoordelijkheid voor het
parkeren en andere mogelijk gevaarlijke
manoeuvres ligt echter altijd bij de
bestuurder. Controleer tijdens deze
manoeuvres altijd of er geen mensen
(vooral kinderen) of dieren in het
betreffende gebied aanwezig zijn. De
camera dient als hulp voor de bestuurder,
die echter nooit zijn aandacht mag laten
verslappen tijdens potentieel gevaarlijke
manoeuvres, ook al worden ze met lage
snelheden verricht. Houd altijd een lage
snelheid aan, zodat meteen geremd kan
worden in geval van obstakels.
169)Stel de beeldkwaliteit van de
achteruitkijkmonitor altijd bij stilstaand
voertuig af: stel de beeldkwaliteit van de
achteruitkijkmonitor niet af terwijl u met het
voertuig rijdt. Het afstellen van de
beeldkwaliteit van de achteruitkijkmonitor,
zoals de helderheid, het contrast, de kleur
en de tint, terwijl u met het voertuig rijdt is
gevaarlijk aangezien daardoor uw aandacht
kan verslappen en een ongeval kan
ontstaan.
BELANGRIJK
29)Voor een correcte werking is het van
extreem belang dat de camera altijd
schoon en vrij van modder, vuil, sneeuw of
ijs wordt gehouden. Zorg ervoor dat de
camera tijdens het reinigen niet gekrast of
beschadigd wordt. Vermijd het gebruik van
droge, ruwe of harde doeken. De camera
moet met schoon water worden gewassen,
waaraan eventueel autoshampoo is
toegevoegd. In wasstraten met
stoomreinigers of hogedrukreinigers
moeten de camera snel gewassen worden
door de spuitmond op minstens 10 cm van
de sensoren te houden. Breng geen
stickers op de camera aan.
EEN AANHANGER
TREKKEN
Uw auto is niet ontworpen voor trekken.
143

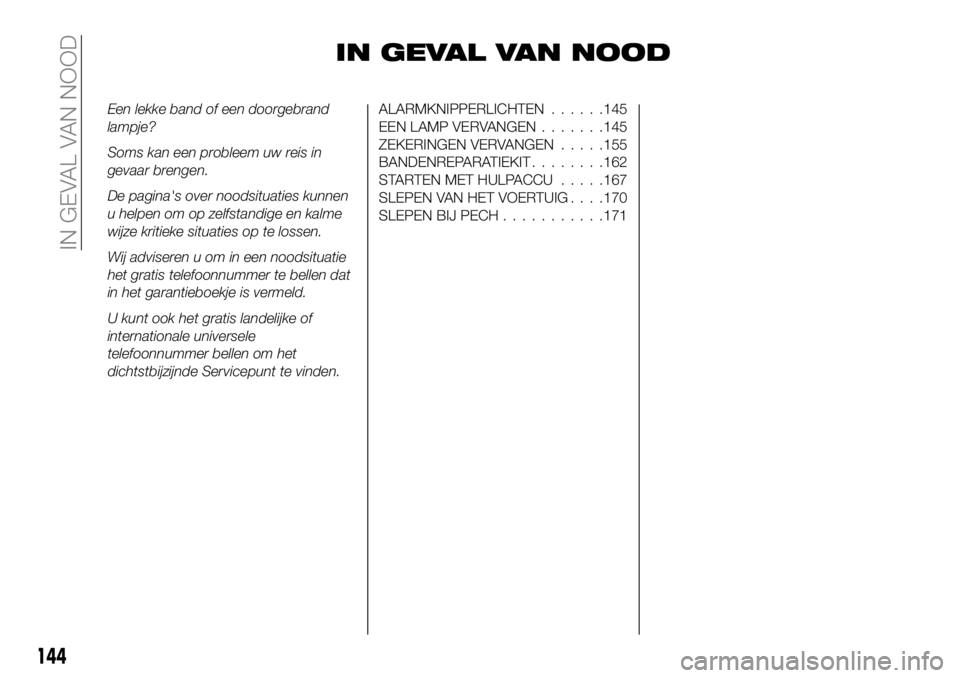

IN GEVAL VAN NOOD
Een lekke band of een doorgebrand
lampje?
Soms kan een probleem uw reis in
gevaar brengen.
De pagina's over noodsituaties kunnen
u helpen om op zelfstandige en kalme
wijze kritieke situaties op te lossen.
Wij adviseren u om in een noodsituatie
het gratis telefoonnummer te bellen dat
in het garantieboekje is vermeld.
U kunt ook het gratis landelijke of
internationale universele
telefoonnummer bellen om het
dichtstbijzijnde Servicepunt te vinden.ALARMKNIPPERLICHTEN......145
EEN LAMP VERVANGEN.......145
ZEKERINGEN VERVANGEN.....155
BANDENREPARATIEKIT........162
STARTEN MET HULPACCU.....167
SLEPEN VAN HET VOERTUIG. . . .170
SLEPEN BIJ PECH...........171
144
IN GEVAL VAN NOOD

ALARM-
KNIPPERLICHTEN
CONTROLE
Druk op de knop fig. 103 om het licht
in/uit te schakelen.
Druk de knop van de
alarmknipperlichten in en alle
richtingaanwijzers zullen gaan
knipperen. Het alarmknipperlichten
indicatielampje
enzullen
tegelijkertijd op het instrumentencluster
gaan knipperen.
NOODSTOP
SIGNALERINGSSYSTEEM
Het systeem schakelt uit als het
vaststelt dat het rempedaal wordt
losgelaten of, op basis van de lagere
voertuigsnelheid, dat er niet langer
sprake van noodremmen is.
Als het systeem bepaalt dat een
dergelijke situatie zich voordoet, zullen
alle richtingaanwijzers snel gaan
knipperen om de bestuurder van het
voertuig achter u te waarschuwen dat
uw voertuig plotseling moet remmen.
Dit systeem is ontworpen om vast te
stellen wanneer u het rempedaal met
een grotere kracht dan normaal indrukt,
zoals wanneer noodremmen vereist is.
De snel knipperende richtingaanwijzers
zullen het normale knipperpatroon
hervatten als u het voertuig tot stilstand
brengt terwijl de richtingaanwijzers snel
knipperen.
Het noodstop signaleringssignaal werkt
niet bij een voertuigsnelheid lager dan
circa 60 km/h.
Als het rempedaal bij rijden op een
gladde weg ingedrukt wordt, kan het
noodstop signaleringssysteem worden
ingeschakeld, waardoor alle
richtingaanwijzers gaan knipperen.
EEN LAMP
VERVANGEN
ALGEMENE INSTRUCTIES
170) 171) 172) 173) 174)
30) 31)
Controleer alvorens een lamp te
vervangen of de contacten zijn
geoxideerd;
vervang doorgebrande lampen door
exemplaren van hetzelfde type en
vermogen;
controleer na vervanging van een
gloeilamp in de koplamp altijd of de
koplampafstelling goed is;
neem voor het vervangen van de
lamp contact op met het Fiat
Servicenetwerk;
gebruik het beschermdeksel en het
karton van de nieuwe lamp voor de
verwijdering van de oude lamp en houd
de oude lamp buiten bereik van
kinderen;
als een lamp niet werkt, controleer
dan of de betreffende zekering is
doorgebrand alvorens de lamp te
vervangen. Om de zekeringen te vinden
wordt verwezen naar de paragraaf
“Zekeringen vervangen” in dit
hoofdstuk.
10305031100-L12A
145

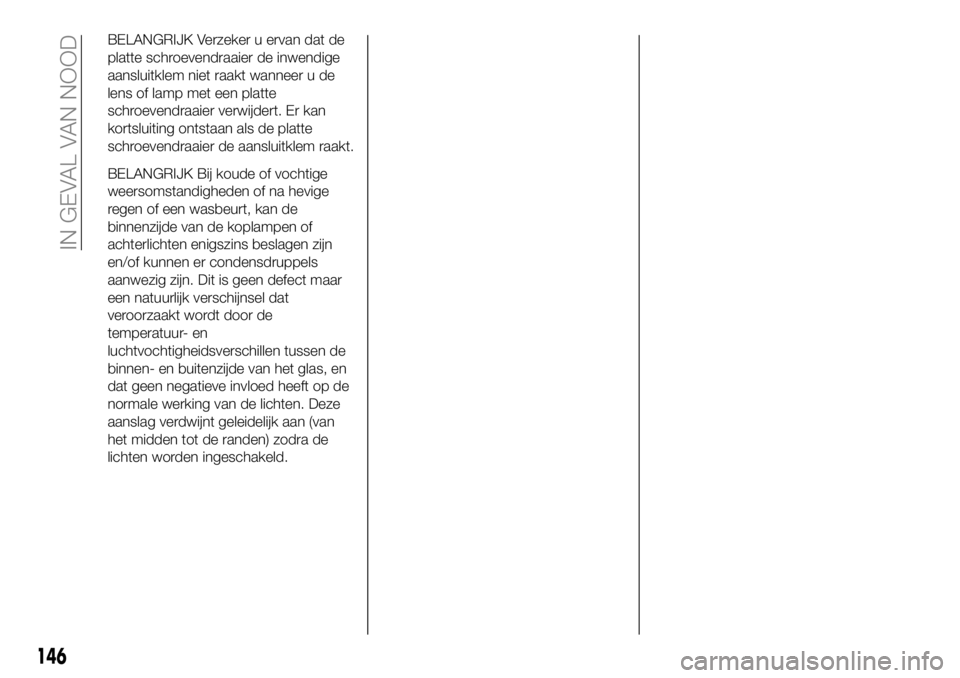

BELANGRIJK Verzeker u ervan dat de
platte schroevendraaier de inwendige
aansluitklem niet raakt wanneer u de
lens of lamp met een platte
schroevendraaier verwijdert. Er kan
kortsluiting ontstaan als de platte
schroevendraaier de aansluitklem raakt.
BELANGRIJK Bij koude of vochtige
weersomstandigheden of na hevige
regen of een wasbeurt, kan de
binnenzijde van de koplampen of
achterlichten enigszins beslagen zijn
en/of kunnen er condensdruppels
aanwezig zijn. Dit is geen defect maar
een natuurlijk verschijnsel dat
veroorzaakt wordt door de
temperatuur- en
luchtvochtigheidsverschillen tussen de
binnen- en buitenzijde van het glas, en
dat geen negatieve invloed heeft op de
normale werking van de lichten. Deze
aanslag verdwijnt geleidelijk aan (van
het midden tot de randen) zodra de
lichten worden ingeschakeld.
146
IN GEVAL VAN NOOD

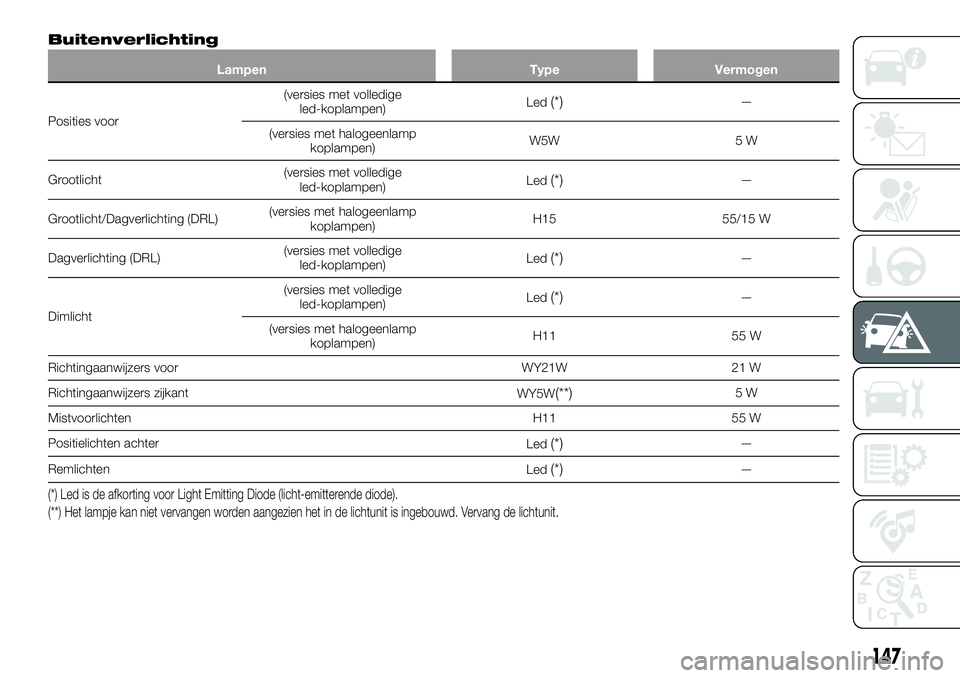

Buitenverlichting
Lampen Type Vermogen
Posities voor(versies met volledige
led-koplampen)Led
(*)—
(versies met halogeenlamp
koplampen)W5W 5 W
Grootlicht(versies met volledige
led-koplampen)Led
(*)—
Grootlicht/Dagverlichting (DRL)(versies met halogeenlamp
koplampen)H15 55/15 W
Dagverlichting (DRL)(versies met volledige
led-koplampen)Led
(*)—
Dimlicht(versies met volledige
led-koplampen)Led
(*)—
(versies met halogeenlamp
koplampen)H11 55 W
Richtingaanwijzers voor WY21W 21 W
Richtingaanwijzers zijkant
WY5W
(**)5W
Mistvoorlichten H11 55 W
Positielichten achter
Led
(*)—
Remlichten
Led
(*)—
(*) Led is de afkorting voor Light Emitting Diode (licht-emitterende diode).
(**) Het lampje kan niet vervangen worden aangezien het in de lichtunit is ingebouwd. Vervang de lichtunit.
147

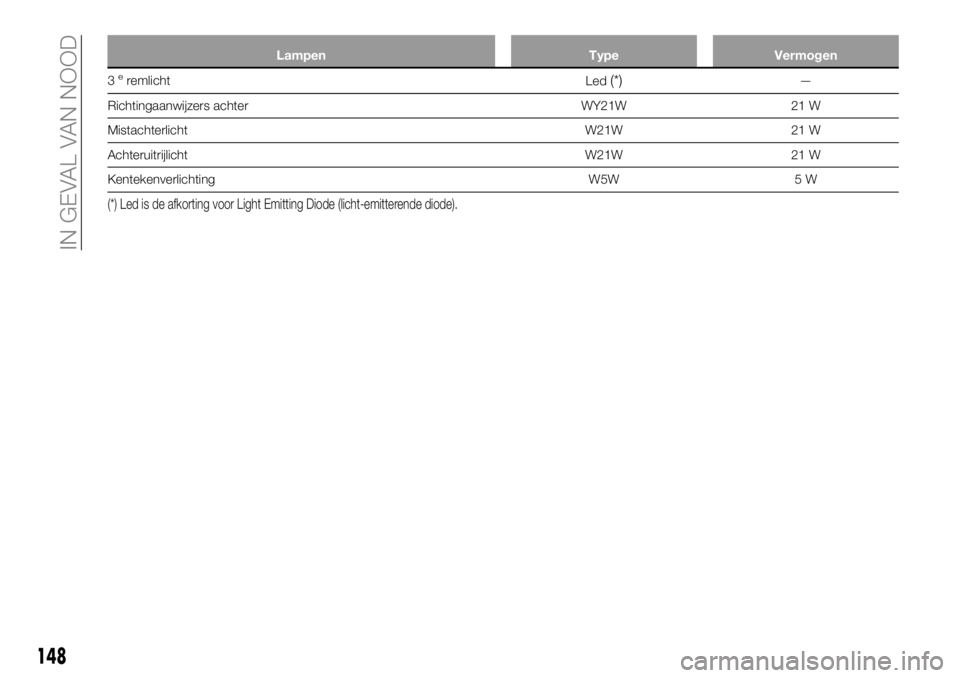

Lampen Type Vermogen
3eremlicht
Led(*)—
Richtingaanwijzers achter WY21W 21 W
Mistachterlicht W21W 21 W
Achteruitrijlicht W21W 21 W
Kentekenverlichting W5W 5 W
(*) Led is de afkorting voor Light Emitting Diode (licht-emitterende diode).
148
IN GEVAL VAN NOOD
