FIAT 500 2018 Drift- og vedlikeholdshåndbok (in Norwegian)

109

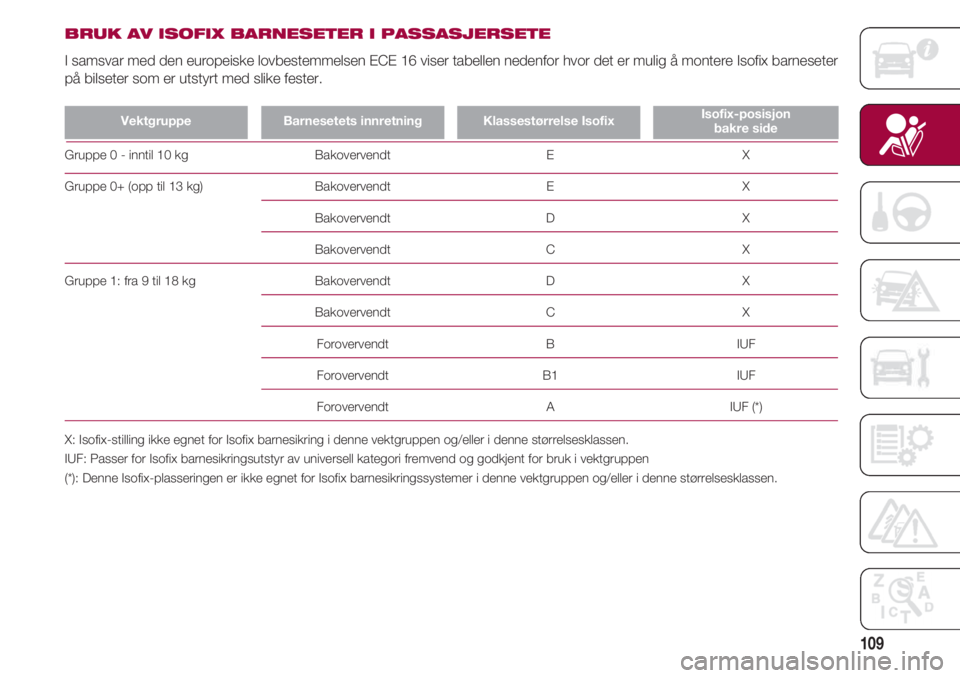

BRUK AV ISOFIX BARNESETER I PASSASJERSETE
I samsvar med den europeiske lovbestemmelsen ECE 16 viser tabellen nedenfor hvor det er mulig å montere Isofix barneseter
på bilseter som er utstyrt med slike fester.
VektgruppeBarnesetets innretningKlassestørrelse IsofixIsofix-posisjon
bakre side
Gruppe 0 - inntil 10 kg Bakovervendt E X
Gruppe 0+ (opp til 13 kg) Bakovervendt E X
Bakovervendt D X
Bakovervendt C X
Gruppe 1: fra 9 til 18 kg Bakovervendt D X
Bakovervendt C X
Forovervendt B IUF
Forovervendt B1 IUF
Forovervendt A IUF (*)
X: Isofix-stilling ikke egnet for Isofix barnesikring i denne vektgruppen og/eller i denne størrelsesklassen.
IUF: Passer for Isofix barnesikringsutstyr av universell kategori fremvend og godkjent for bruk i vektgruppen
(*): Denne Isofix-plasseringen er ikke egnet for Isofix barnesikringssystemer i denne vektgruppen og/eller i denne størrelsesklassen.

SIKKERHET
110

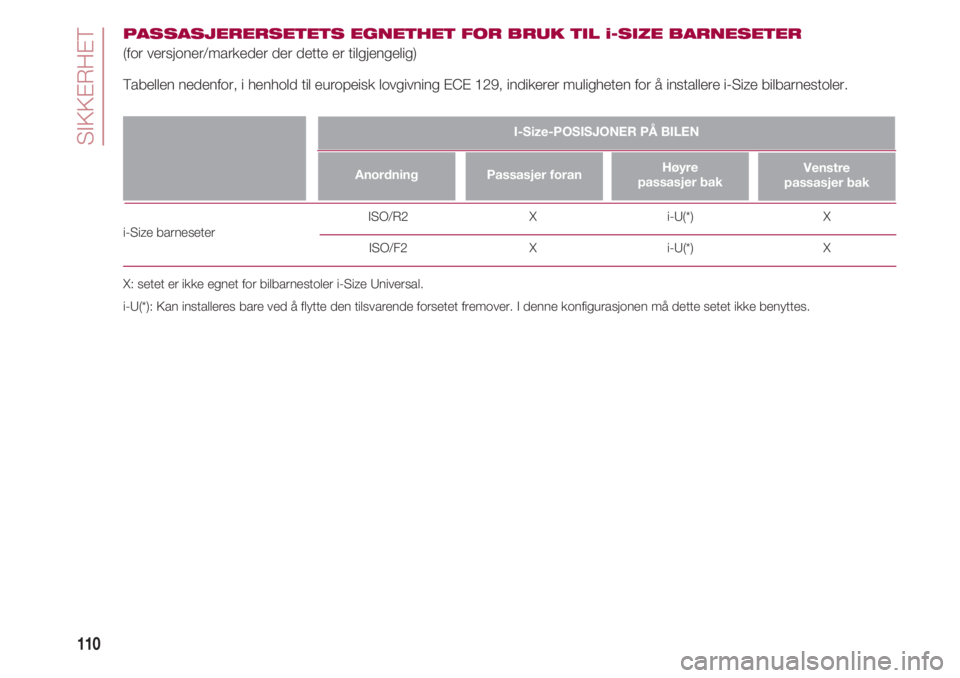

PASSASJERERSETETS EGNETHET FOR BRUK TIL i-SIZE BARNESETER
(for versjoner/markeder der dette er tilgjengelig)
Tabellen nedenfor, i henhold til europeisk lovgivning ECE 129, indikerer muligheten for å installere i-Size bilbarnestoler.
AnordningPassasjer foranHøyre
passasjer bak
i-Size barneseter ISO/R2 X i-U(*) X ISO/F2 X i-U(*) X
X: setet er ikke egnet for bilbarnestoler i-Size Universal.
i-U(*): Kan installeres bare ved å flytte den tilsvarende forsetet fremover. I denne konfigurasjonen må dette setet ikke benyttes.
Venstre
passasjer bak
I-Size-POSISJONER PÅ BILEN

111

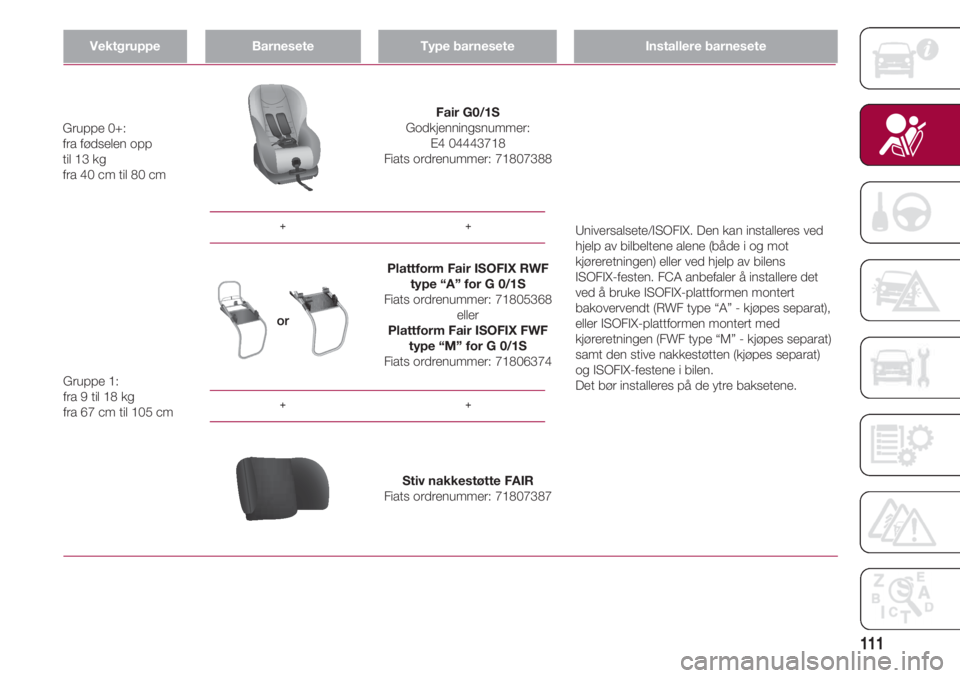

VektgruppeBarneseteType barneseteInstallere barnesete
++
++
Fair G0/1S
Godkjenningsnummer:
E4 04443718
Fiats ordrenummer: 71807388 Gruppe 0+:
fra fødselen opp
til 13 kg
fra 40 cm til 80 cm
Universalsete/ISOFIX. Den kan installeres ved
hjelp av bilbeltene alene (både i og mot
kjøreretningen) eller ved hjelp av bilens
ISOFIX-festen. FCA anbefaler å installere det
ved å bruke ISOFIX-plattformen montert
bakovervendt (RWF type “A” - kjøpes separat),
eller ISOFIX-plattformen montert med
kjøreretningen (FWF type “M” - kjøpes separat)
samt den stive nakkestøtten (kjøpes separat)
og ISOFIX-festene i bilen.
Det bør installeres på de ytre baksetene.
Stiv nakkestøtte FAIR
Fiats ordrenummer: 71807387
Plattform Fair ISOFIX RWF
type “A” for G 0/1S
Fiats ordrenummer: 71805368
eller
Plattform Fair ISOFIX FWF
type “M” for G 0/1S
Fiats ordrenummer: 71806374
Gruppe 1:
fra 9 til 18 kg
fra 67 cm til 105 cm

SIKKERHET
112

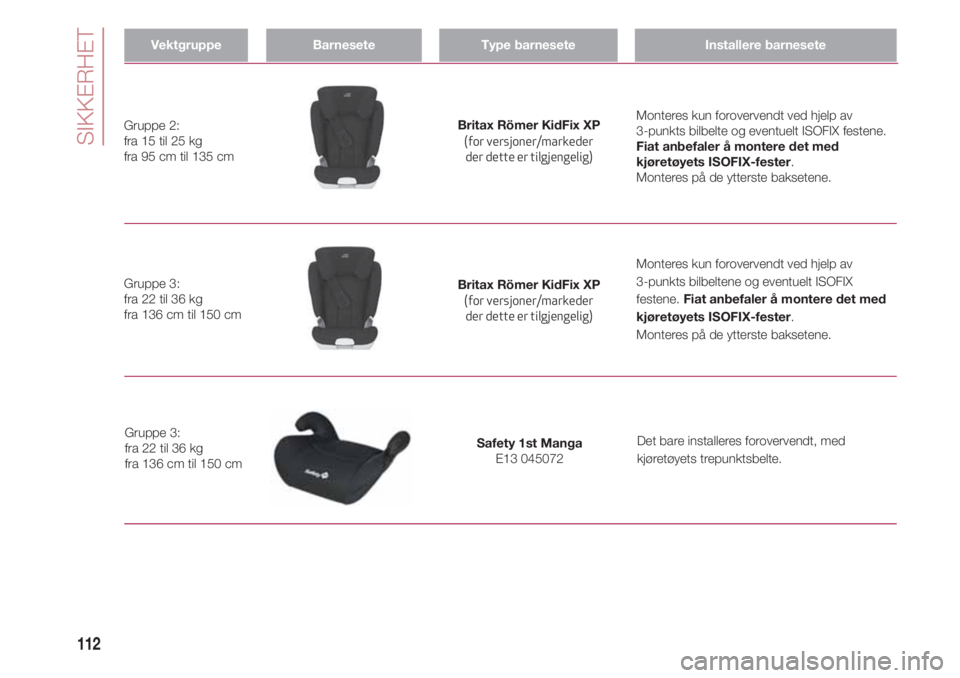

VektgruppeBarneseteType barneseteInstallere barnesete
Britax Römer KidFix XP
(for versjoner/markeder
der dette er tilgjengelig) Gruppe 2:
fra 15 til 25 kg
fra 95 cm til 135 cmMonteres kun forovervendt ved hjelp av
3-punkts bilbelte og eventuelt ISOFIX festene.
Fiat anbefaler å montere det med
kjøretøyets ISOFIX-fester.
Monteres på de ytterste baksetene.
Monteres kun forovervendt ved hjelp av
3-punkts bilbeltene og eventuelt ISOFIX
festene. Fiat anbefaler å montere det med
kjøretøyets ISOFIX-fester.
Monteres på de ytterste baksetene.
Britax Römer KidFix XP
(for versjoner/markeder
der dette er tilgjengelig) Gruppe 3:
fra 22 til 36 kg
fra 136 cm til 150 cm
Det bare installeres forovervendt, med
kjøretøyets trepunktsbelte. Safety 1st Manga
E13 045072 Gruppe 3:
fra 22 til 36 kg
fra 136 cm til 150 cm

113

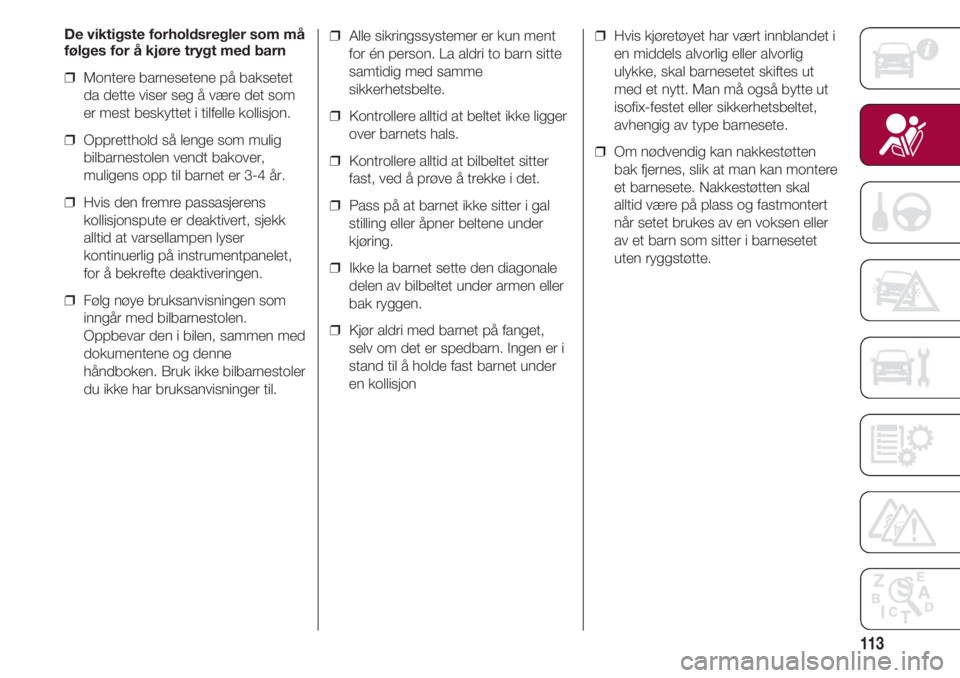

De viktigste forholdsregler som må
følges for å kjøre trygt med barn
❒ Montere barnesetene på baksetet
da dette viser seg å være det som
er mest beskyttet i tilfelle kollisjon.
❒ Oppretthold så lenge som mulig
bilbarnestolen vendt bakover,
muligens opp til barnet er 3-4 år.
❒ Hvis den fremre passasjerens
kollisjonspute er deaktivert, sjekk
alltid at varsellampen lyser
kontinuerlig på instrumentpanelet,
for å bekrefte deaktiveringen.
❒ Følg nøye bruksanvisningen som
inngår med bilbarnestolen.
Oppbevar den i bilen, sammen med
dokumentene og denne
håndboken. Bruk ikke bilbarnestoler
du ikke har bruksanvisninger til.❒ Alle sikringssystemer er kun ment
for én person. La aldri to barn sitte
samtidig med samme
sikkerhetsbelte.
❒ Kontrollere alltid at beltet ikke ligger
over barnets hals.
❒ Kontrollere alltid at bilbeltet sitter
fast, ved å prøve å trekke i det.
❒ Pass på at barnet ikke sitter i gal
stilling eller åpner beltene under
kjøring.
❒ Ikke la barnet sette den diagonale
delen av bilbeltet under armen eller
bak ryggen.
❒ Kjør aldri med barnet på fanget,
selv om det er spedbarn. Ingen er i
stand til å holde fast barnet under
en kollisjon❒ Hvis kjøretøyet har vært innblandet i
en middels alvorlig eller alvorlig
ulykke, skal barnesetet skiftes ut
med et nytt. Man må også bytte ut
isofix-festet eller sikkerhetsbeltet,
avhengig av type barnesete.
❒ Om nødvendig kan nakkestøtten
bak fjernes, slik at man kan montere
et barnesete. Nakkestøtten skal
alltid være på plass og fastmontert
når setet brukes av en voksen eller
av et barn som sitter i barnesetet
uten ryggstøtte.

SIKKERHET
114
EKSTRA
BESKYTTELSES-
SYSTEMER (SRS) -
KOLLISJONSPUTE
25)
Bilen kan utstyres med:
❒ kollisjonspute foran for føreren
❒ kollisjonspute foran for passasjer
❒ kollisjonspute for knærne, førerside
❒ sidekollisjonsputer foran for å
beskytte bekken, bryst og skulder
(sidekollisjonsputer) for fører og
forsetepassasjer
❒ Hodekollisjonsputer for
beskyttelse av passasjerene i
forsetene og baksetet på siden
(for versjoner/markeder hvor dette
finnes) (Window bag).
FRONTKOLLISJONSPUTER
Kollisjonsputene foran (fører og
passasjer) og kollisjonsputen for
førerens knær (for versjoner/markeder
hvor dette finnes), beskytter
passasjerene som sitter foran ved
middels/meget alvorlige frontkollisjoner,
ved hjelp av frontkollisjonsputene som
blåses opp og legger seg mellom
passasjeren og rattet eller dashbordet.
Hvis kollisjonsputene ikke har blitt
utløst under andre typer sammenstøt
(fra siden, bakfra, ved velting, osv.),
betyr ikke dette at systemet ikke
fungerer.
En elektronisk styreenhet
blåser opp puten når det er nødvendig
i en frontkollisjon.
Puten blåser seg øyeblikkelig opp, og
legger seg som en beskyttelse mellom
kroppen til passasjerene foran, og
strukturene som kan påføre skader;
deretter tømmes luften straks ut.
Frontkollisjonsputene erstatter ikke
sikkerhetsbeltene, men er en
tilleggssikkerhet som alltid skal brukes,
slik lovene i Europa og de fleste
utenomeuropeiske land påbyr det.I kollisjonsøyeblikket vil et menneske
uten sikkerhetsbelte bli kastet fremover
og kunne treffe kollisjonsputen som er i
ferd med å åpne seg. I dette tilfellet gir
kollisjonsputen redusert beskyttelse.
Frontkollisjonsputene på fører- og
passasjersiden samt for førerens knær
er konstruert og avpasset for å gi best
mulig beskyttelse til passasjerene som
sitter fastspent med sikkerhetsbelte i
forsetene.
Når de er blåst helt opp, fyller de
størstedelen av mellomrommet mellom
rattet og føreren, mellom nedre del av
dashbordet under rattstammen og
førerens knær samt mellom
instrumentpanelet og passasjeren.
Ved mindre alvorlige frontkollisjoner
(hvor sikkerhetsbeltenes virkning er
tilstrekkelig) utløses ikke
kollisjonsputene.
Derfor må man alltid bruke
sikkerhetsbeltet, som under alle
omstendigheter holder passasjeren i
korrekt stilling ved en frontkollisjon.

115

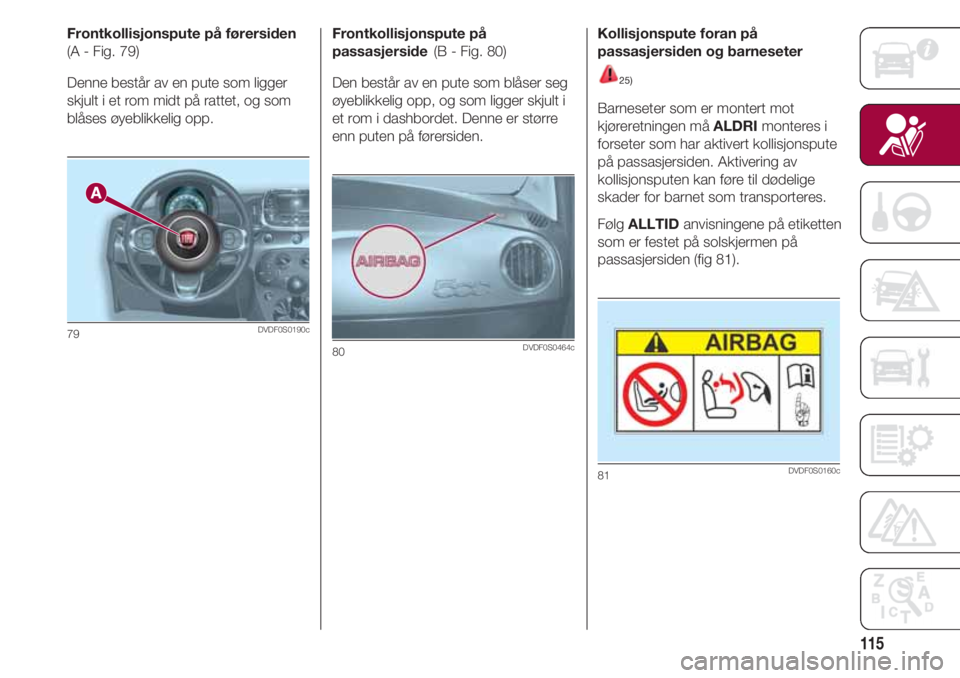

Frontkollisjonspute på førersiden
(A - Fig. 79)
Denne består av en pute som ligger
skjult i et rom midt på rattet, og som
blåses øyeblikkelig opp.
79DVDF0S0190c
Frontkollisjonspute på
passasjerside(B - Fig. 80)
Den består av en pute som blåser seg
øyeblikkelig opp, og som ligger skjult i
et rom i dashbordet. Denne er større
enn puten på førersiden.
80DVDF0S0464c
Kollisjonspute foran på
passasjersiden og barneseter
25)
Barneseter som er montert mot
kjøreretningen må ALDRImonteres i
forseter som har aktivert kollisjonspute
på passasjersiden. Aktivering av
kollisjonsputen kan føre til dødelige
skader for barnet som transporteres.
Følg ALLTIDanvisningene på etiketten
som er festet på solskjermen på
passasjersiden (fig 81).
81DVDF0S0160c

SIKKERHET
116

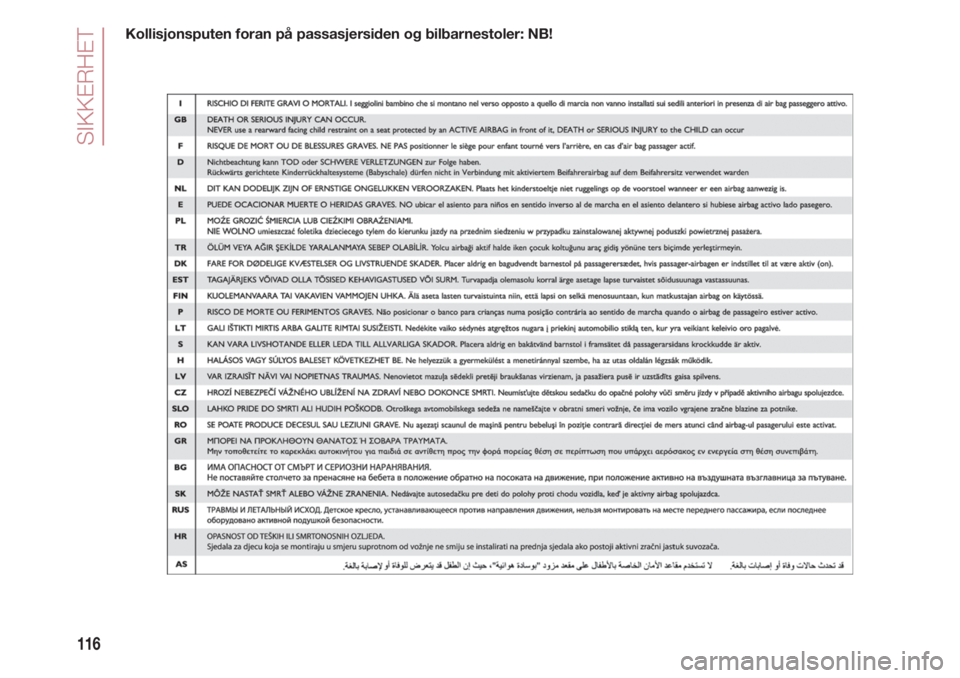

Kollisjonsputen foran på passasjersiden og bilbarnestoler: NB!

117
Kollisjonspute for knærne,
førerside
(for versjoner/markeder der dette
finnes) (C - Fig. 82)
Den består av en kollisjonspute med
umiddelbar oppblåsing som finnes i en
spesiell avdeling som ligger under den
nederste rattstangens vern i høyde
med førerens knær; den gir ekstra
beskyttelse for føreren ved en
frontkollisjon.
82DVDF0S054c
Deaktivering av kollisjonsputene
på passasjersiden: kollisjonspute
foran og kollisjonspute foran på
siden (side bag)
(for versjoner/markeder hvor dette
finnes)
Skulle det være helt nødvendig å
transportere et barn i en bakovervendt
bilbarnestol i forsetet, må du deaktivere
passasjerens kollisjonspute foran og
sidekollisjonsputene foran (side bag)
(for versjoner/markeder hvor dette
finnes).
Varsellampen
“, som ligger på
dashbordet i en sentral posisjon,
fortsetter å lyse konstant inntil
passasjerens fremre kollisjonsputen og
sidekollisjonsputene foran (side bag)
blir aktivert igjen
(for versjoner/markeder der dette
finnes).
ADVARSEL For å deaktivere
kollisjonsputen på passasjersiden og
sidekollisjonsputene foran (side bag)
manuelt (for versjoner/markeder hvor
dette finnes), se kapittel
“Bli kjent med din bil” i avsnittet
“Display”.
SIDEKOLLISJONSPUTER
(Side bag - Window bag)25)
For å øke sikkerheten for passasjerene
ved sidekollisjoner, kan kjøretøyet
utstyres med sidekollisjonsputer foran
(Side bag) (for versjoner/markeder hvor
dette finnes) og gardinkollisjonspute
(Window bag) (for versjoner/markeder
hvor dette finnes).
Sidekollisjonsputene beskytter
passasjerene ved middels til kraftige
sammenstøt fra siden ved at puten
legger seg mellom passasjeren og de
innvendige delene på siden av bilen.
Hvis sidekollisjonsputene ikke har blitt
utløst under andre typer sammenstøt
(foran, bakfra, ved velting, osv.), betyr
ikke dette at systemet ikke fungerer.

SIKKERHET
118
Side bag
(for versjoner/markeder hvor dette
finnes)
De består av to puter som blåses
øyeblikkelig opp, og som er lokalisert i
forseteryggene (Fig. 83) som beskytter
området for passasjerenes bekken,
bryst og skuldre i tilfelle en sidekollisjon
av middels til høy alvorlighetsgrad.
Window bag
(for versjoner/markeder hvor dette
finnes)
Består av to "gardin"-lignende puter
som er skult bak takbekledningen,
fig. 84, dekket av spesielle detaljer og
som har til oppgave å beskytte hodene
til passasjerene foran og bak (for
versjoner/markeder der dette finnes),
ved sammenstøt fra siden, takket være
at putene dekker en stor flate.
83DVDF0S055c
Advarsler
Systemet beskytter best ved
sidekollisjoner hvis man sitter korrekt på
setet, slik at hodekollisjonsputen får
brettet seg ut på riktig måte.
Front- og/eller sidekollisjonsputene kan
bli utløst når bilens understell støter
kraftig mot f.eks. kantstein, fortauskanter
eller forhøyninger i bakken, eller hvis bilen
faller ned i store hull eller ved huller i
veidekket.
84DVDF0S0218c
Når kollisjonsputen utløses, frigjøres en
liten mengde kruttstøv. Dette støvet er
ikke skadelig og er ikke tegn på en
begynnende brann. Dessuten kan
overflaten av puten som er blitt blåst opp,
og innsiden av bilen, bli dekket av
pulveraktige rester: dette pulveret kan
irritere huden og øynene.
Ved eksponering, vask deg med mild
såpe og vann.
Hvis ett av sikringssystemene har blitt
utløst etter en kollisjon, må man
henvende seg til Fiats servicenett som vil
sørge for at de utløste mekanismene blir
skiftet ut, samt kontrollere at systemet
fungerer.
Alle inngrep som kontroll, reparasjon og
utskiftinger av kollisjonsputene må utføres
av Fiats servicenett. I tilfelle av skroting av
bilen, skal du henvende deg til Fiats
servicenett for å få systemet deaktivert.
Beltestrammerne, front- og
sidekollisjonsputene utløses på forskjellig
grunnlag, avhengig av typen
sammenstøt. At én av dem ikke blir
utløst, betyr derfor ikke at systemet ikke
fungerer.
