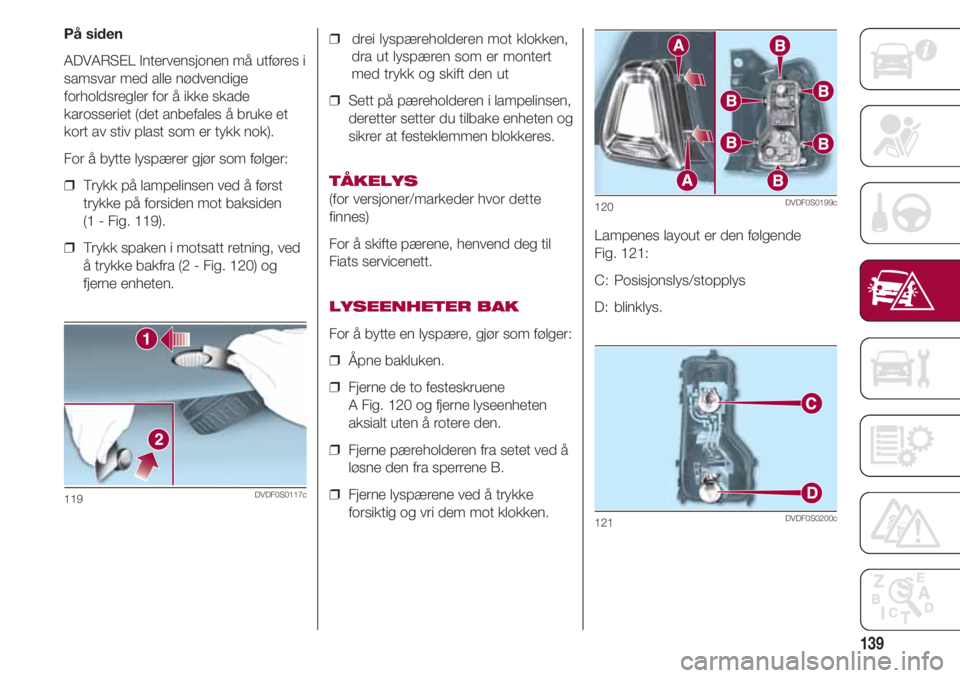

ADVARSEL Intervensjonen må utføres i
samsvar med alle nødvendige
forholdsregler for å ikke skade
karosseriet (det anbefales å bruke et
kort av stiv plast som er tykk nok).
For å bytte lyspærer gjør som følger:
❒ Trykk på lampelinsen ved å først
trykke på forsiden mot baksiden
(1 - Fig. 119).
❒ Trykk spaken i motsatt retning, ved
å trykke bakfra (2 - Fig. 120) og
fjerne enheten.
119DVDF0S0117c
❒ drei lyspæreholderen mot klokken,
dra ut lyspæren som er montert
med trykk og skift den ut
❒ Sett på pæreholderen i lampelinsen,
deretter setter du tilbake enheten og
sikrer at festeklemmen blokkeres.
TÅKELYS
(for versjoner/markeder hvor dette
finnes)
For å skifte pærene, henvend deg til
Fiats servicenett.
LYSEENHETER BAK
For å bytte en lyspære, gjør som følger:
❒ Åpne bakluken.
❒ Fjerne de to festeskruene
A Fig. 120 og fjerne lyseenheten
aksialt uten å rotere den.
❒ Fjerne pæreholderen fra setet ved å
løsne den fra sperrene B.
❒ Fjerne lyspærene ved å trykke
forsiktig og vri dem mot klokken.Lampenes layout er den følgende
Fig. 121:
C: Posisjonslys/stopplys
D: blinklys.
120DVDF0S0199c
121DVDF0S0200c

I NØDSSITUASJONER
140
RYGGELYS/
TÅKEBAKLYS
For å bytte lyspærer gjør som følger:
❒ Ved å arbeide fra innsiden av
støtfangeren, trykk på flikene
A Fig. 122 og ta av lokket som er
trykkmontert.
❒ Koble fra den elektriske kontakten
A (Fig. 123).
❒ vri pæreholderen B, Fig. 123, mot
klokken og fjerne enheten.
❒ frigjør lyspæren og skift den ut
❒ Montere tilbake
lampeenheten/pæreholderen B ved
å dreie den med klokken;
122DVDF0S0207c
❒ montere tilbake den elektriske
kontakten A;
❒ Monter luken og forsikre deg om at
den låses korrekt.
TREDJE BREMSELYS
For å bytte en lyspære, gjør som følger:
❒ Fjerne de to verneproppene og skru
ut de to festeskruene
A Fig. 124.
❒ dra ut enheten
❒ Koble fra den elektriske kontakten
B (Fig. 125).
❒ Trykk på festeanordningen C og
åpne pæreholderen.
123DVDF0S0208c
❒ fjern lyspæren som skal byttes
(trykkmontert) og skift den ut.
❒ Lukk pæreholderen og sikre at
sperren er korrekt blokkert.
❒ Stram de to skruene og sett inn
vernets plugger.
124DVDF0S0124c
125DVDF0S0125c

141

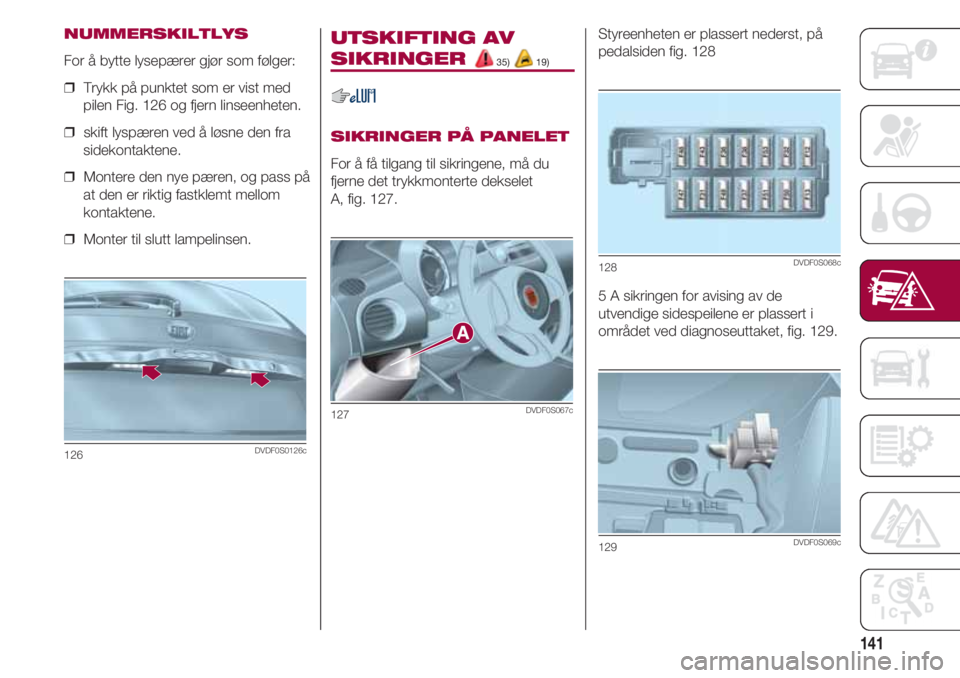

NUMMERSKILTLYS
For å bytte lysepærer gjør som følger:
❒ Trykk på punktet som er vist med
pilen Fig. 126 og fjern linseenheten.
❒ skift lyspæren ved å løsne den fra
sidekontaktene.
❒ Montere den nye pæren, og pass på
at den er riktig fastklemt mellom
kontaktene.
❒ Monter til slutt lampelinsen.
126DVDF0S0126c
UTSKIFTING AV
SIKRINGER 35) 19)
SIKRINGER PÅ PANELET
For å få tilgang til sikringene, må du
fjerne det trykkmonterte dekselet
A, fig. 127.
127DVDF0S067c
Styreenheten er plassert nederst, på
pedalsiden fig. 128
5 A sikringen for avising av de
utvendige sidespeilene er plassert i
området ved diagnoseuttaket, fig. 129.
128DVDF0S068c
129DVDF0S069c

I NØDSSITUASJONER
142

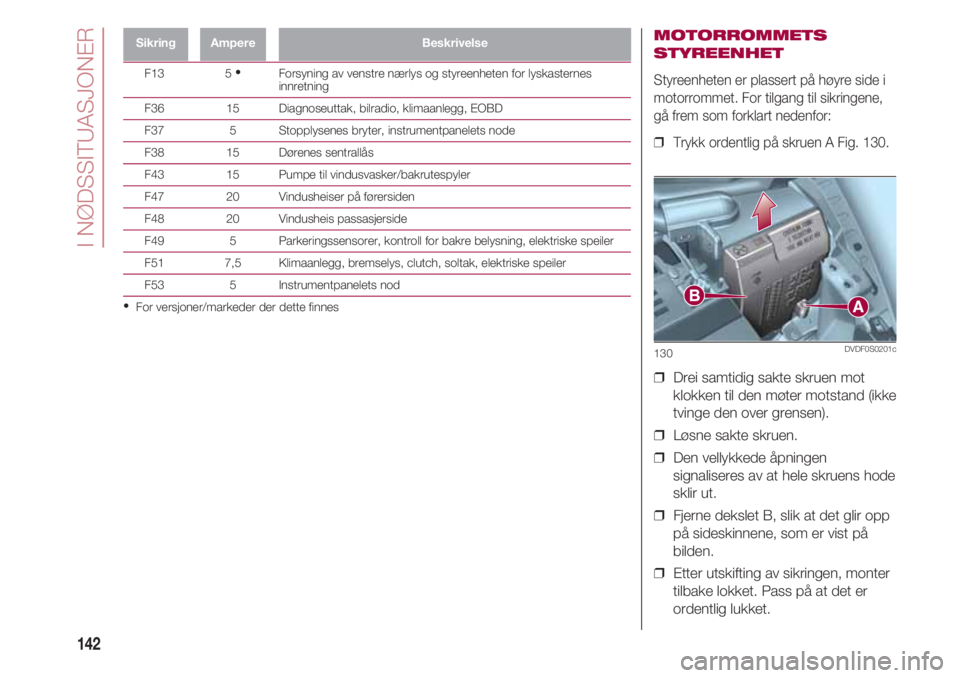

SikringAmpereBeskrivelse
F13 5 •
Forsyning av venstre nærlys og styreenheten for lyskasternes innretning
F36 15 Diagnoseuttak, bilradio, klimaanlegg, EOBD
F37 5 Stopplysenes bryter, instrumentpanelets node
F38 15 Dørenes sentrallås
F43 15 Pumpe til vindusvasker/bakrutespyler
F47 20 Vindusheiser på førersiden
F48 20 Vindusheis passasjerside
F49 5 Parkeringssensorer, kontroll for bakre belysning, elektriske speiler
F51 7,5 Klimaanlegg, bremselys, clutch, soltak, elektriske speiler
F53 5 Instrumentpanelets nod
•
For versjoner/markeder der dette finnes
MOTORROMMETS
STYREENHET
Styreenheten er plassert på høyre side i
motorrommet. For tilgang til sikringene,
gå frem som forklart nedenfor:
❒ Trykk ordentlig på skruen A Fig. 130.
❒ Drei samtidig sakte skruen mot
klokken til den møter motstand (ikke
tvinge den over grensen).
❒ Løsne sakte skruen.
❒ Den vellykkede åpningen
signaliseres av at hele skruens hode
sklir ut.
❒ Fjerne dekslet B, slik at det glir opp
på sideskinnene, som er vist på
bilden.
❒ Etter utskifting av sikringen, monter
tilbake lokket. Pass på at det er
ordentlig lukket.
130DVDF0S0201c

143

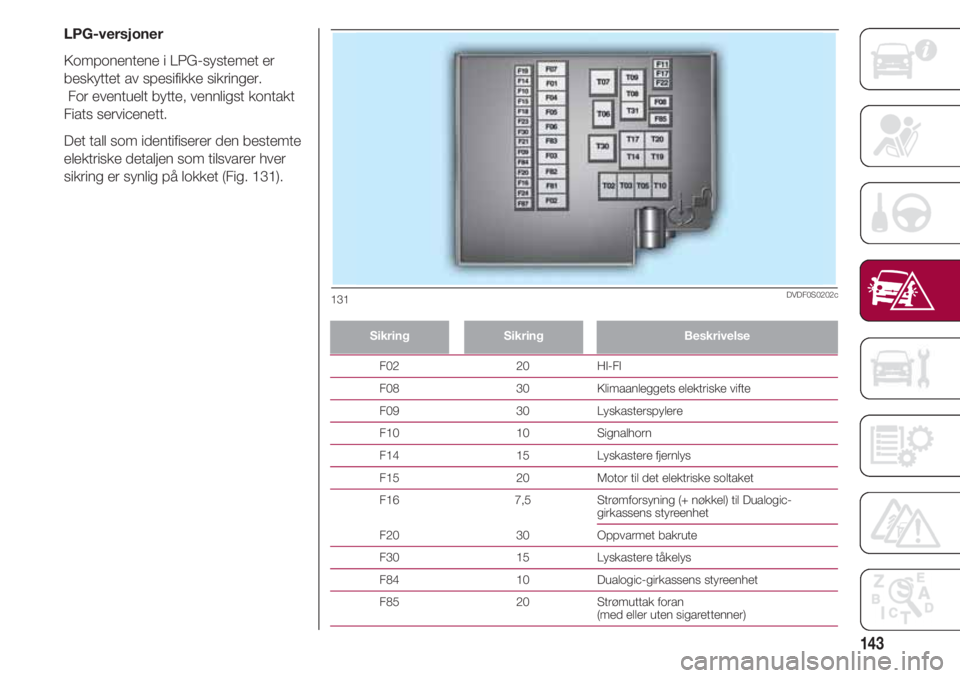

LPG-versjoner
Komponentene i LPG-systemet er
beskyttet av spesifikke sikringer.
For eventuelt bytte, vennligst kontakt
Fiats servicenett.
Det tall som identifiserer den bestemte
elektriske detaljen som tilsvarer hver
sikring er synlig på lokket (Fig. 131).
SikringSikringBeskrivelse
F02 20 HI-FI
F08 30 Klimaanleggets elektriske vifte
F09 30 Lyskasterspylere
F10 10 Signalhorn
F14 15 Lyskastere fjernlys
F15 20 Motor til det elektriske soltaket
F16 7,5 Strømforsyning (+ nøkkel) til Dualogic-
girkassens styreenhet
F20 30 Oppvarmet bakrute
F30 15 Lyskastere tåkelys
F84 10 Dualogic-girkassens styreenhet
F85 20 Strømuttak foran
(med eller uten sigarettenner)
131DVDF0S0202c

I NØDSSITUASJONER
144

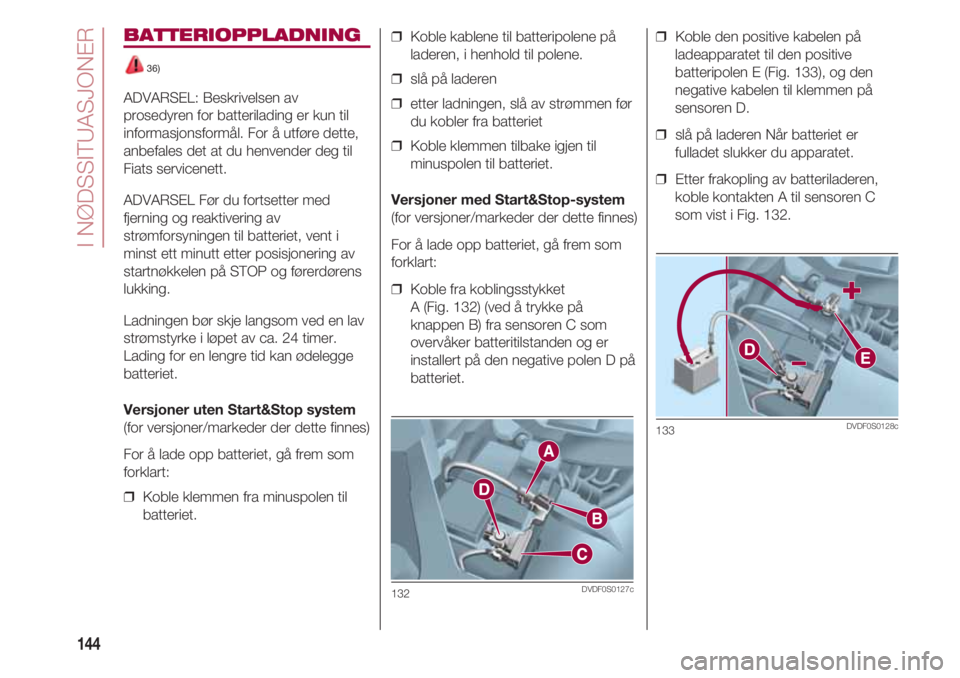

BATTERIOPPLADNING
36)
ADVARSEL: Beskrivelsen av
prosedyren for batterilading er kun til
informasjonsformål. For å utføre dette,
anbefales det at du henvender deg til
Fiats servicenett.
ADVARSEL Før du fortsetter med
fjerning og reaktivering av
strømforsyningen til batteriet, vent i
minst ett minutt etter posisjonering av
startnøkkelen på STOP og førerdørens
lukking.
Ladningen bør skje langsom ved en lav
strømstyrke i løpet av ca. 24 timer.
Lading for en lengre tid kan ødelegge
batteriet.
Versjoner uten Start&Stop system
(for versjoner/markeder der dette finnes)
For å lade opp batteriet, gå frem som
forklart:
❒ Koble klemmen fra minuspolen til
batteriet.
❒ Koble kablene til batteripolene på
laderen, i henhold til polene.
❒ slå på laderen
❒ etter ladningen, slå av strømmen før
du kobler fra batteriet
❒ Koble klemmen tilbake igjen til
minuspolen til batteriet.
Versjoner med Start&Stop-system
(for versjoner/markeder der dette finnes)
For å lade opp batteriet, gå frem som
forklart:
❒ Koble fra koblingsstykket
A (Fig. 132) (ved å trykke på
knappen B) fra sensoren C som
overvåker batteritilstanden og er
installert på den negative polen D på
batteriet.
132DVDF0S0127c
❒ Koble den positive kabelen på
ladeapparatet til den positive
batteripolen E (Fig. 133), og den
negative kabelen til klemmen på
sensoren D.
❒ slå på laderen Når batteriet er
fulladet slukker du apparatet.
❒ Etter frakopling av batteriladeren,
koble kontakten A til sensoren C
som vist i Fig. 132.
133DVDF0S0128c

145

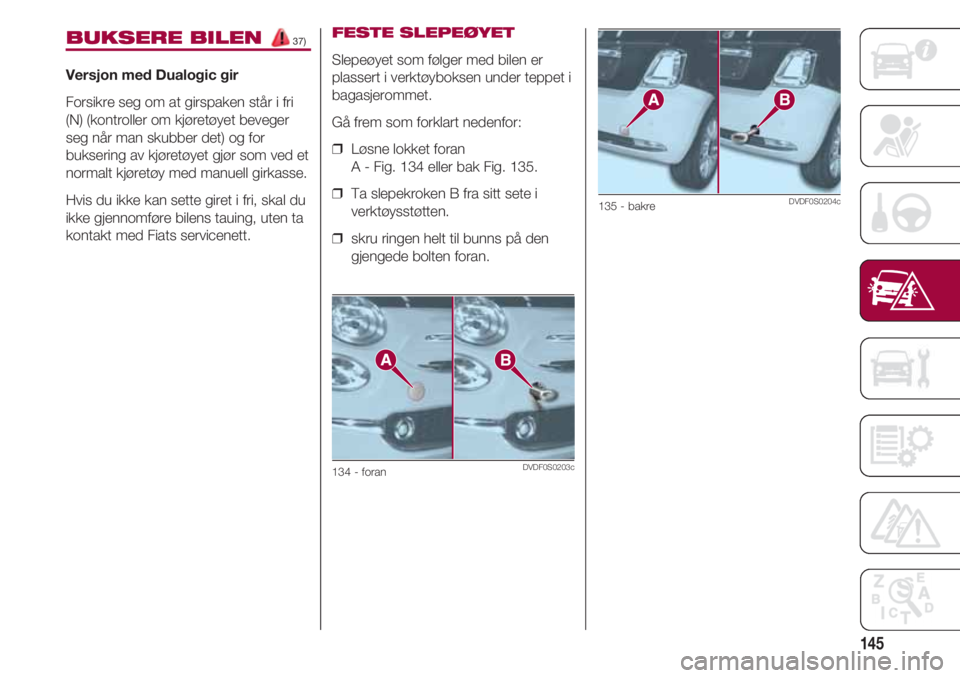

BUKSERE BILEN 37)
Versjon med Dualogic gir
Forsikre seg om at girspaken står i fri
(N) (kontroller om kjøretøyet beveger
seg når man skubber det) og for
buksering av kjøretøyet gjør som ved et
normalt kjøretøy med manuell girkasse.
Hvis du ikke kan sette giret i fri, skal du
ikke gjennomføre bilens tauing, uten ta
kontakt med Fiats servicenett.
FESTE SLEPEØYET
Slepeøyet som følger med bilen er
plassert i verktøyboksen under teppet i
bagasjerommet.
Gå frem som forklart nedenfor:
❒ Løsne lokket foran
A - Fig. 134 eller bak Fig. 135.
❒ Ta slepekroken B fra sitt sete i
verktøysstøtten.
❒ skru ringen helt til bunns på den
gjengede bolten foran.
134 - foranDVDF0S0203c
135 - bakreDVDF0S0204c

siden er tom med hensikt

147
VEDLIKEHOLD OG PLEIE
PLANLAGT
VEDLIKEHOLD
Riktig vedlikehold er avgjørende for å
sikre lang levetid for bilen i optimale
forhold.
Dette er grunnen til at Fiat har planert
en rekke kontroller og vedlikehold i
intervaller i henhold til kjørelengde og,
for berørte versjoner og markeder, i
spesielle tidspunkter, som beskrevet i
programmet for planlagt vedlikehold.
Uavhengig av det ovennevnte, er det
alltid nødvendig å ta hensyn til det som
er beskrevet i programmet for planlagt
vedlikehold (f.eks. regelmessige sjekker
av væskenivåene, dekktrykket, osv.).
Tjenesten for planert vedlikehold blir
utført av Fiats servicenett i henhold til
tiden eller etter planlagte antall
kilometer/miles.
Dersom det under hver operasjon, i
tillegg til de planlagte operasjonene,
oppstår behov for ytterligere
utskiftninger eller reparasjoner, kan
disse kun utføres etter din uttrykkelige
godkjenning. Bruke ofte bilen for å
taue tilhengere, forkorte intervallet
mellom de planlagte vedlikeholdene. ADVARSLER
De planlagte vedlikeholdstjenestene er
foreskrevet av produsenten. Unnlatelse
av å få det gjennomført kan oppheve
garantien.
Det anbefales å ta kontakt med Fiats
servicenett i tilfelle mindre
driftsproblemer, uten å vente på neste
service tilfelle.

4321
VEDLIKEHOLD OG PLEIE
148
5109876

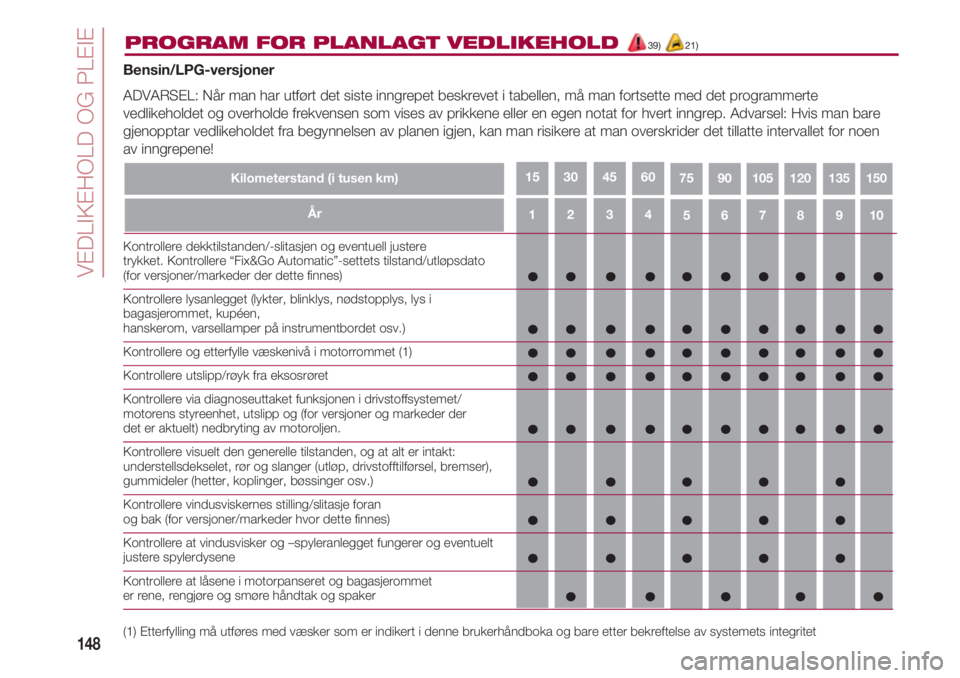

PROGRAM FOR PLANLAGT VEDLIKEHOLD39) 21)
Kilometerstand (i tusen km)7515013512010590
Bensin/LPG-versjoner
ADVARSEL: Når man har utført det siste inngrepet beskrevet i tabellen, må man fortsette med det programmerte
vedlikeholdet og overholde frekvensen som vises av prikkene eller en egen notat for hvert inngrep. Advarsel: Hvis man bare
gjenopptar vedlikeholdet fra begynnelsen av planen igjen, kan man risikere at man overskrider det tillatte intervallet for noen
av inngrepene!
60453015
År








 Kontrollere dekktilstanden/-slitasjen og eventuell justere
trykket. Kontrollere “Fix&Go Automatic”-settets tilstand/utløpsdato (for versjoner/markeder der dette finnes)
Kontrollere lysanlegget (lykter, blinklys, nødstopplys, lys i
bagasjerommet, kupéen,
hanskerom, varsellamper på instrumentbordet osv.)
Kontrollere og etterfylle væskenivå i motorrommet (1)
Kontrollere utslipp/røyk fra eksosrøret
Kontrollere via diagnoseuttaket funksjonen i drivstoffsystemet/
motorens styreenhet, utslipp og (for versjoner og markeder der
det er aktuelt) nedbryting av motoroljen.
Kontrollere visuelt den generelle tilstanden, og at alt er intakt:
understellsdekselet, rør og slanger (utløp, drivstofftilførsel, bremser),
gummideler (hetter, koplinger, bøssinger osv.)
Kontrollere vindusviskernes stilling/slitasje foran
og bak (for versjoner/markeder hvor dette finnes)
Kontrollere at vindusvisker og –spyleranlegget fungerer og eventuelt
justere spylerdysene
Kontrollere at låsene i motorpanseret og bagasjerommet
er rene, rengjøre og smøre håndtak og spaker
(1) Etterfylling må utføres med væsker som er indikert i denne brukerhåndboka og bare etter bekreftelse av systemets integritet
