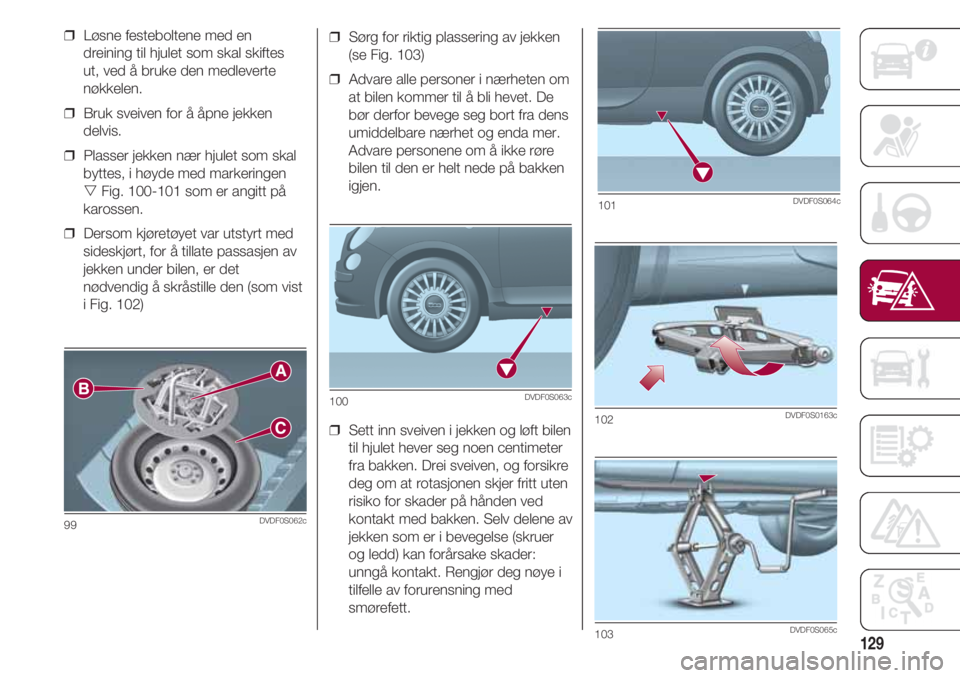

❒ Sørg for riktig plassering av jekken
(se Fig. 103)
❒ Advare alle personer i nærheten om
at bilen kommer til å bli hevet. De
bør derfor bevege seg bort fra dens
umiddelbare nærhet og enda mer.
Advare personene om å ikke røre
bilen til den er helt nede på bakken
igjen.
❒ Sett inn sveiven i jekken og løft bilen
til hjulet hever seg noen centimeter
fra bakken. Drei sveiven, og forsikre
deg om at rotasjonen skjer fritt uten
risiko for skader på hånden ved
kontakt med bakken. Selv delene av
jekken som er i bevegelse (skruer
og ledd) kan forårsake skader:
unngå kontakt. Rengjør deg nøye i
tilfelle av forurensning med
smørefett.
100DVDF0S063c
❒ Løsne festeboltene med en
dreining til hjulet som skal skiftes
ut, ved å bruke den medleverte
nøkkelen.
❒ Bruk sveiven for å åpne jekken
delvis.
❒ Plasser jekken nær hjulet som skal
byttes, i høyde med markeringen
Fig. 100-101 som er angitt på
karossen.
❒ Dersom kjøretøyet var utstyrt med
sideskjørt, for å tillate passasjen av
jekken under bilen, er det
nødvendig å skråstille den (som vist
i Fig. 102)
102DVDF0S0163c
99DVDF0S062c
103DVDF0S065c
101DVDF0S064c

I NØDSSITUASJONER
130

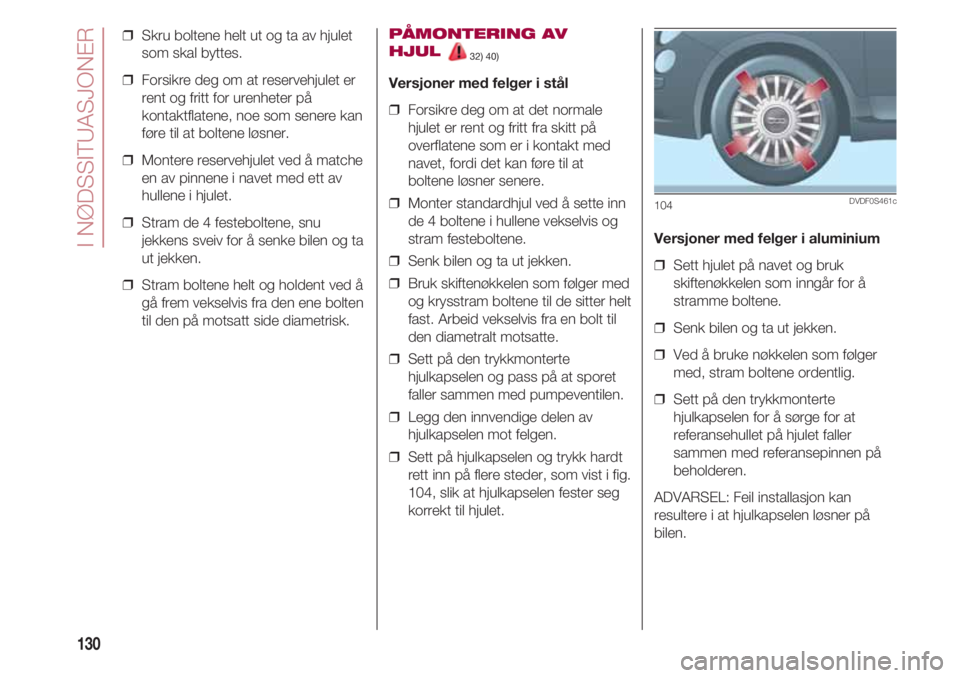

❒ Skru boltene helt ut og ta av hjulet
som skal byttes.
❒ Forsikre deg om at reservehjulet er
rent og fritt for urenheter på
kontaktflatene, noe som senere kan
føre til at boltene løsner.
❒ Montere reservehjulet ved å matche
en av pinnene i navet med ett av
hullene i hjulet.
❒ Stram de 4 festeboltene, snu
jekkens sveiv for å senke bilen og ta
ut jekken.
❒ Stram boltene helt og holdent ved å
gå frem vekselvis fra den ene bolten
til den på motsatt side diametrisk.PÅMONTERING AV
HJUL
32) 40)
Versjoner med felger i stål
❒ Forsikre deg om at det normale
hjulet er rent og fritt fra skitt på
overflatene som er i kontakt med
navet, fordi det kan føre til at
boltene løsner senere.
❒ Monter standardhjul ved å sette inn
de 4 boltene i hullene vekselvis og
stram festeboltene.
❒ Senk bilen og ta ut jekken.
❒ Bruk skiftenøkkelen som følger med
og krysstram boltene til de sitter helt
fast. Arbeid vekselvis fra en bolt til
den diametralt motsatte.
❒ Sett på den trykkmonterte
hjulkapselen og pass på at sporet
faller sammen med pumpeventilen.
❒ Legg den innvendige delen av
hjulkapselen mot felgen.
❒ Sett på hjulkapselen og trykk hardt
rett inn på flere steder, som vist i fig.
104, slik at hjulkapselen fester seg
korrekt til hjulet.
Versjoner med felger i aluminium
❒ Sett hjulet på navet og bruk
skiftenøkkelen som inngår for å
stramme boltene.
❒ Senk bilen og ta ut jekken.
❒ Ved å bruke nøkkelen som følger
med, stram boltene ordentlig.
❒ Sett på den trykkmonterte
hjulkapselen for å sørge for at
referansehullet på hjulet faller
sammen med referansepinnen på
beholderen.
ADVARSEL: Feil installasjon kan
resultere i at hjulkapselen løsner på
bilen.
104DVDF0S461c

131

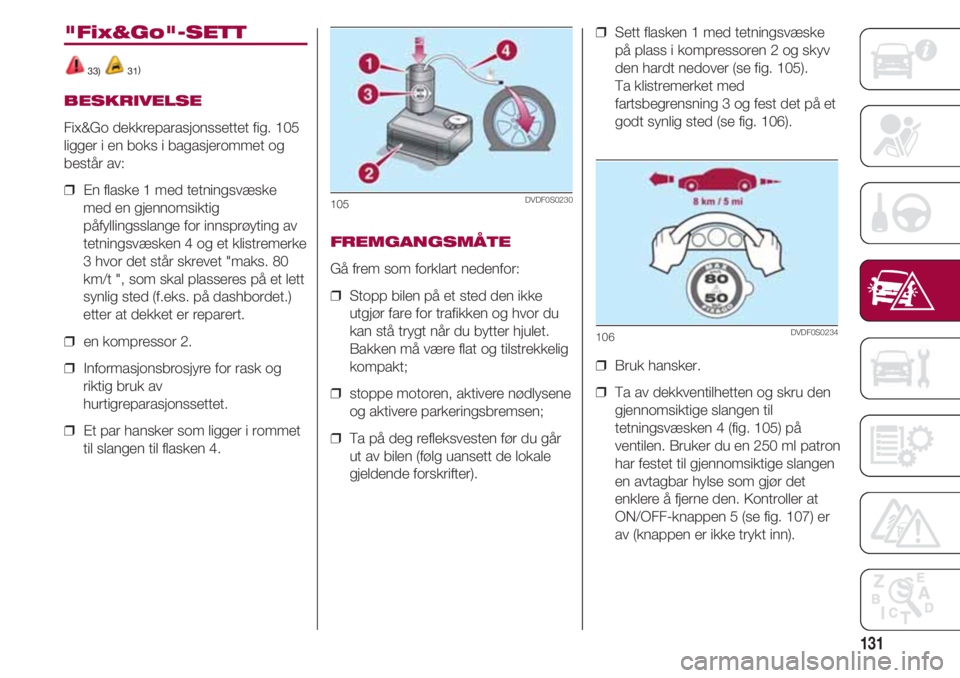

"Fix&Go"-SETT
33) 31)
BESKRIVELSE
Fix&Go dekkreparasjonssettet fig. 105
ligger i en boks i bagasjerommet og
består av:
❒ En flaske 1 med tetningsvæske
med en gjennomsiktig
påfyllingsslange for innsprøyting av
tetningsvæsken 4 og et klistremerke
3 hvor det står skrevet "maks. 80
km/t ", som skal plasseres på et lett
synlig sted (f.eks. på dashbordet.)
etter at dekket er reparert.
❒ en kompressor 2.
❒ Informasjonsbrosjyre for rask og
riktig bruk av
hurtigreparasjonssettet.
❒ Et par hansker som ligger i rommet
til slangen til flasken 4.
FREMGANGSMÅTE
Gå frem som forklart nedenfor:
❒ Stopp bilen på et sted den ikke
utgjør fare for trafikken og hvor du
kan stå trygt når du bytter hjulet.
Bakken må være flat og tilstrekkelig
kompakt;
❒ stoppe motoren, aktivere nødlysene
og aktivere parkeringsbremsen;
❒ Ta på deg refleksvesten før du går
ut av bilen (følg uansett de lokale
gjeldende forskrifter).
105DVDF0S0230
❒ Sett flasken 1 med tetningsvæske
på plass i kompressoren 2 og skyv
den hardt nedover (se fig. 105).
Ta klistremerket med
fartsbegrensning 3 og fest det på et
godt synlig sted (se fig. 106).
❒ Bruk hansker.
❒ Ta av dekkventilhetten og skru den
gjennomsiktige slangen til
tetningsvæsken 4 (fig. 105) på
ventilen. Bruker du en 250 ml patron
har festet til gjennomsiktige slangen
en avtagbar hylse som gjør det
enklere å fjerne den. Kontroller at
ON/OFF-knappen 5 (se fig. 107) er
av (knappen er ikke trykt inn).
106DVDF0S0234

I NØDSSITUASJONER
132

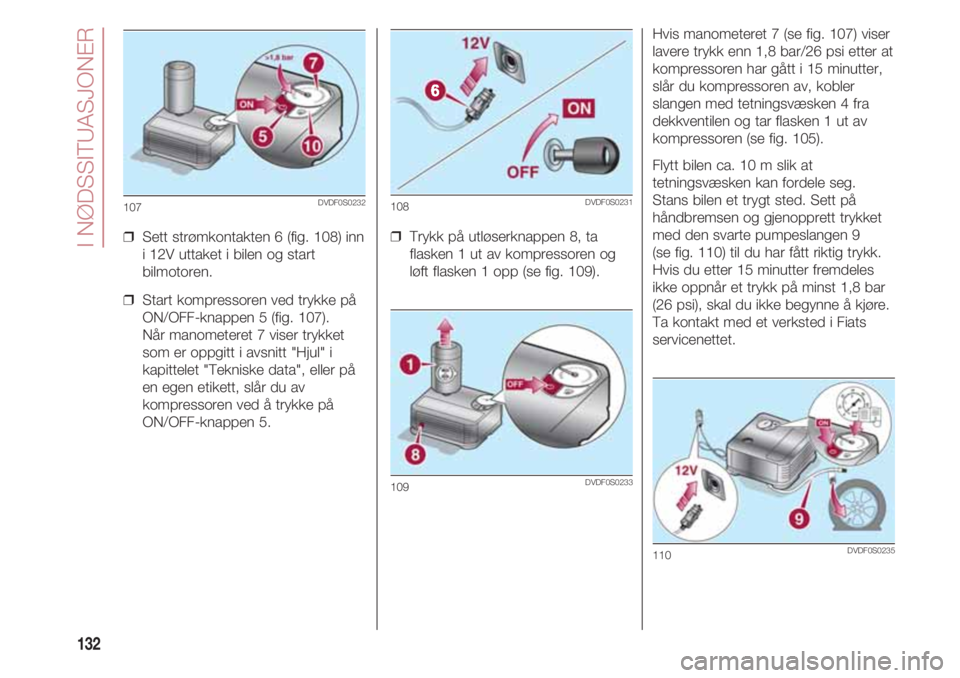

❒ Sett strømkontakten 6 (fig. 108) inn
i 12V uttaket i bilen og start
bilmotoren.
❒ Start kompressoren ved trykke på
ON/OFF-knappen 5 (fig. 107).
Når manometeret 7 viser trykket
som er oppgitt i avsnitt "Hjul" i
kapittelet "Tekniske data", eller på
en egen etikett, slår du av
kompressoren ved å trykke på
ON/OFF-knappen 5.
107DVDF0S0232
❒ Trykk på utløserknappen 8, ta
flasken 1 ut av kompressoren og
løft flasken 1 opp (se fig. 109).
108DVDF0S0231
109DVDF0S0233
Hvis manometeret 7 (se fig. 107) viser
lavere trykk enn 1,8 bar/26 psi etter at
kompressoren har gått i 15 minutter,
slår du kompressoren av, kobler
slangen med tetningsvæsken 4 fra
dekkventilen og tar flasken 1 ut av
kompressoren (se fig. 105).
Flytt bilen ca. 10 m slik at
tetningsvæsken kan fordele seg.
Stans bilen et trygt sted. Sett på
håndbremsen og gjenopprett trykket
med den svarte pumpeslangen 9
(se fig. 110) til du har fått riktig trykk.
Hvis du etter 15 minutter fremdeles
ikke oppnår et trykk på minst 1,8 bar
(26 psi), skal du ikke begynne å kjøre.
Ta kontakt med et verksted i Fiats
servicenettet.
110DVDF0S0235

133
Etter cirka 8 km (5 miles) kjøring settes
bilen på et sikkert sted med
håndbremsen aktivert.

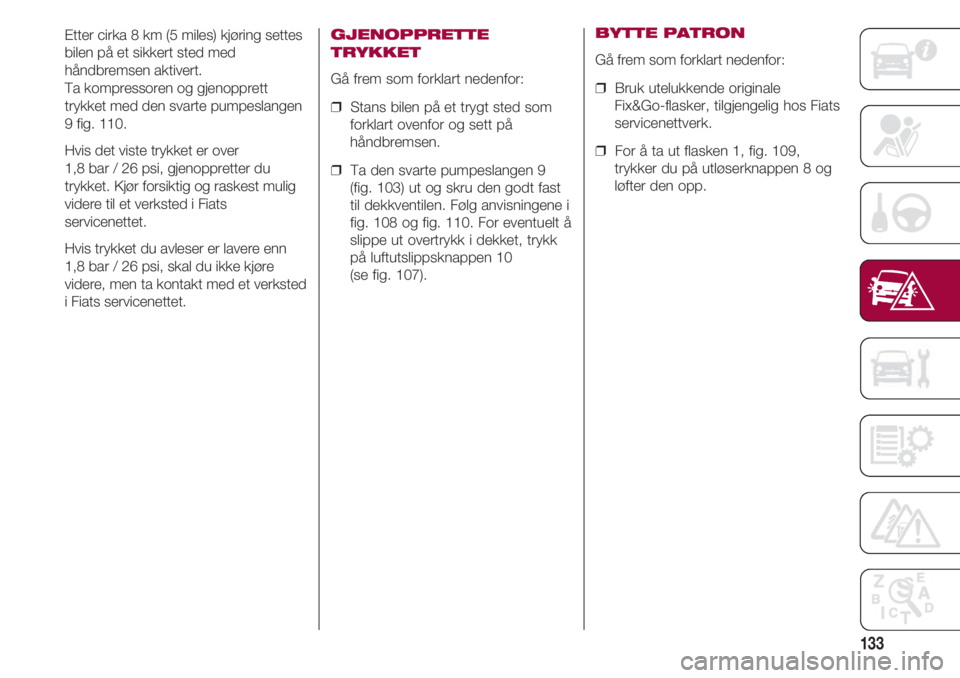

Ta kompressoren og gjenopprett
trykket med den svarte pumpeslangen
9 fig. 110.
Hvis det viste trykket er over
1,8 bar / 26 psi, gjenoppretter du
trykket. Kjør forsiktig og raskest mulig
videre til et verksted i Fiats
servicenettet.
Hvis trykket du avleser er lavere enn
1,8 bar / 26 psi, skal du ikke kjøre
videre, men ta kontakt med et verksted
i Fiats servicenettet.GJENOPPRETTE
TRYKKET
Gå frem som forklart nedenfor:
❒ Stans bilen på et trygt sted som
forklart ovenfor og sett på
håndbremsen.
❒ Ta den svarte pumpeslangen 9
(fig. 103) ut og skru den godt fast
til dekkventilen. Følg anvisningene i
fig. 108 og fig. 110. For eventuelt å
slippe ut overtrykk i dekket, trykk
på luftutslippsknappen 10
(se fig. 107).
BYTTE PATRON
Gå frem som forklart nedenfor:
❒ Bruk utelukkende originale
Fix&Go-flasker, tilgjengelig hos Fiats
servicenettverk.
❒ For å ta ut flasken 1, fig. 109,
trykker du på utløserknappen 8 og
løfter den opp.

I NØDSSITUASJONER
134

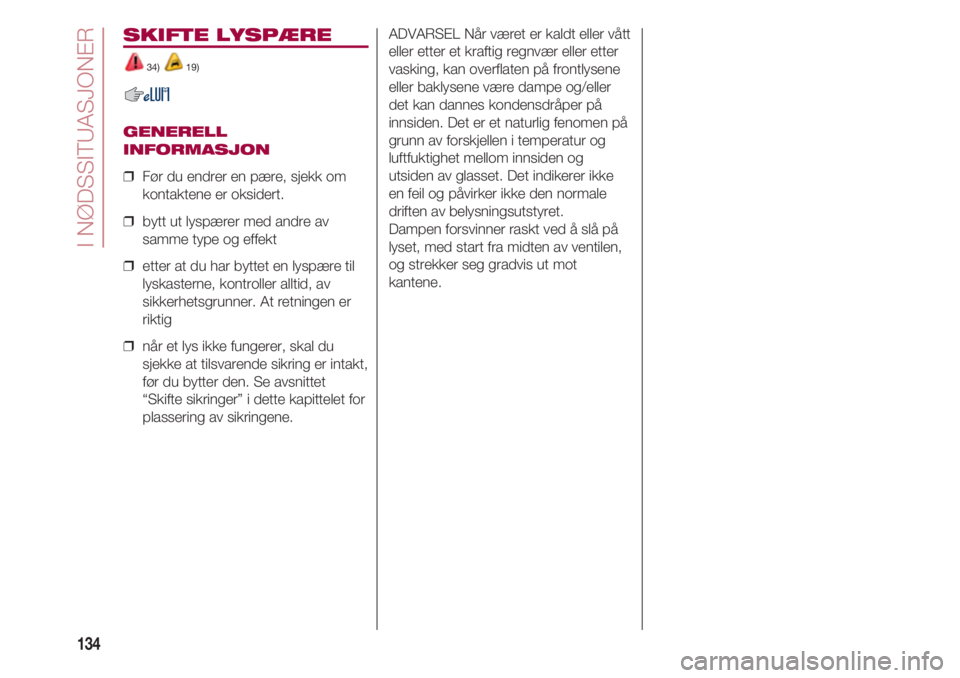

SKIFTE LYSPÆRE
34) 19)
GENERELL
INFORMASJON
❒ Før du endrer en pære, sjekk om
kontaktene er oksidert.
❒ bytt ut lyspærer med andre av
samme type og effekt
❒ etter at du har byttet en lyspære til
lyskasterne, kontroller alltid, av
sikkerhetsgrunner. At retningen er
riktig
❒ når et lys ikke fungerer, skal du
sjekke at tilsvarende sikring er intakt,
før du bytter den. Se avsnittet
“Skifte sikringer” i dette kapittelet for
plassering av sikringene.
ADVARSEL Når været er kaldt eller vått
eller etter et kraftig regnvær eller etter
vasking, kan overflaten på frontlysene
eller baklysene være dampe og/eller
det kan dannes kondensdråper på
innsiden. Det er et naturlig fenomen på
grunn av forskjellen i temperatur og
luftfuktighet mellom innsiden og
utsiden av glasset. Det indikerer ikke
en feil og påvirker ikke den normale
driften av belysningsutstyret.
Dampen forsvinner raskt ved å slå på
lyset, med start fra midten av ventilen,
og strekker seg gradvis ut mot
kantene.

135

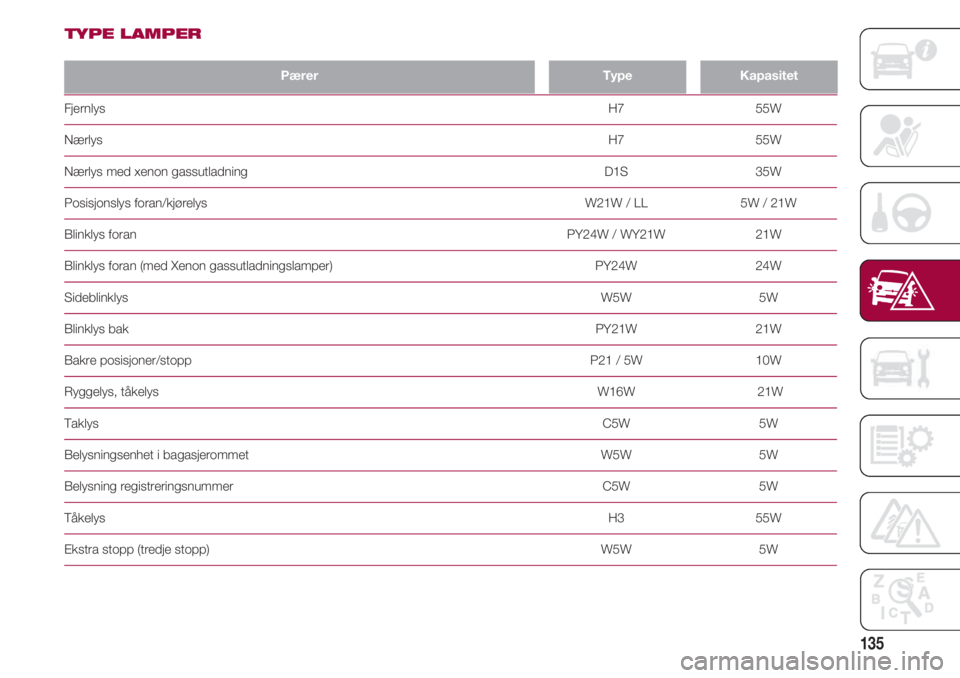

TYPE LAMPER
PærerTypeKapasitet
Fjernlys H7 55W
Nærlys H7 55W
Nærlys med xenon gassutladning D1S 35W
Posisjonslys foran/kjørelys W21W / LL 5W / 21W
Blinklys foran PY24W / WY21W 21W
Blinklys foran (med Xenon gassutladningslamper) PY24W 24W
Sideblinklys W5W 5W
Blinklys bak PY21W 21W
Bakre posisjoner/stopp P21 / 5W 10W
Ryggelys, tåkelys W16W 21W
Taklys C5W 5W
Belysningsenhet i bagasjerommet W5W 5W
Belysning registreringsnummer C5W 5W
Tåkelys H3 55W
Ekstra stopp (tredje stopp) W5W 5W

I NØDSSITUASJONER
136
LYSEGRUPPER FORAN
Frontlyktene inneholder pærer til
posisjonslys, nærlys, fjernlys og
retningslys.
Tilgang til blinklyset
(POP-versjoner)
Arbeide fra motorrommet for å fjerne
gummiproppen A i Fig. 111.
Tilgang til nærlyslamper
(POP-versjoner)
Fjerne gummihetten B Fig. 111.
111DVDF0S0114c
Tilgang til pæren i blinklyset
(unntatt POP-versjoner)
Arbeid fra motorrommet.
Ta av gummiproppen A, fig. 112.
Tilgang til nærlysets pærer
(unntatt POP-versjoner)
Arbeid fra motorrommet.
Ta av gummiproppen B, fig. 112.
112DVDF0S0196c
Tilgang til
posisjonslysenes/kjørelysenes
pærer (D.R.L.) og fjernlys
Styr hjulene litt, åpne vernets luke
C Fig. 113 (den befinner seg på
hjulbuen i høyde med lysene) og fjerne
siden gummipluggen D.
113DVDF0S0115c

137

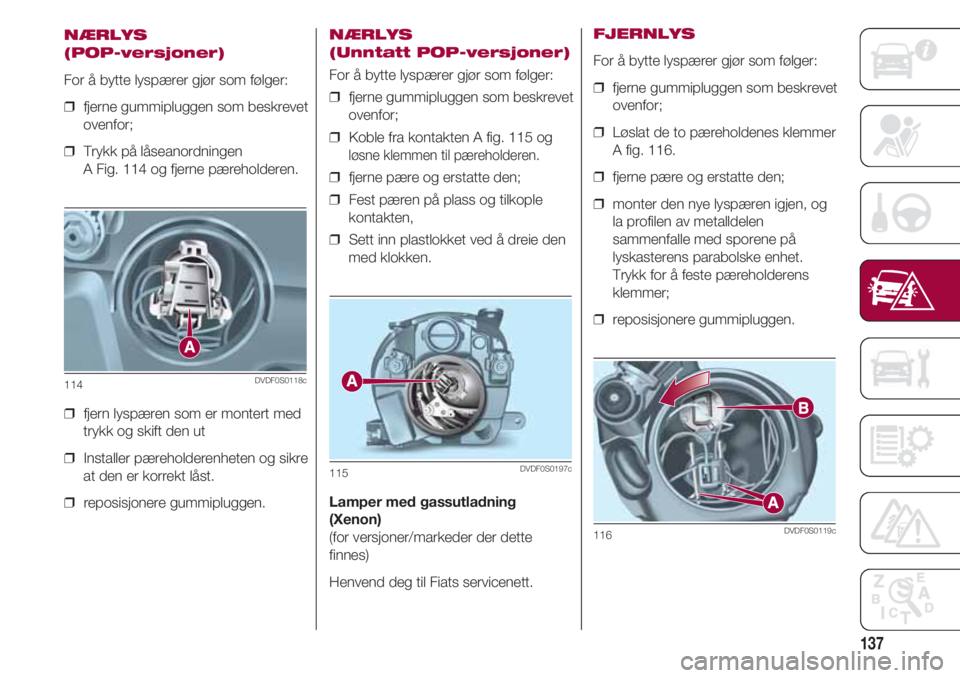

NÆRLYS
(POP-versjoner)
For å bytte lyspærer gjør som følger:
❒ fjerne gummipluggen som beskrevet
ovenfor;
❒ Trykk på låseanordningen
A Fig. 114 og fjerne pæreholderen.
❒ fjern lyspæren som er montert med
trykk og skift den ut
❒ Installer pæreholderenheten og sikre
at den er korrekt låst.
❒ reposisjonere gummipluggen.
114DVDF0S0118c
NÆRLYS
(Unntatt POP-versjoner)
For å bytte lyspærer gjør som følger:
❒ fjerne gummipluggen som beskrevet
ovenfor;
❒ Koble fra kontakten A fig. 115 og
løsne klemmen til pæreholderen.
❒ fjerne pære og erstatte den;
❒ Fest pæren på plass og tilkople
kontakten,
❒ Sett inn plastlokket ved å dreie den
med klokken.
Lamper med gassutladning
(Xenon)
(for versjoner/markeder der dette
finnes)
Henvend deg til Fiats servicenett.
115DVDF0S0197c
FJERNLYS
For å bytte lyspærer gjør som følger:
❒ fjerne gummipluggen som beskrevet
ovenfor;
❒ Løslat de to pæreholdenes klemmer
A fig. 116.
❒ fjerne pære og erstatte den;
❒ monter den nye lyspæren igjen, og
la profilen av metalldelen
sammenfalle med sporene på
lyskasterens parabolske enhet.
Trykk for å feste pæreholderens
klemmer;
❒ reposisjonere gummipluggen.
116DVDF0S0119c

I NØDSSITUASJONER
138

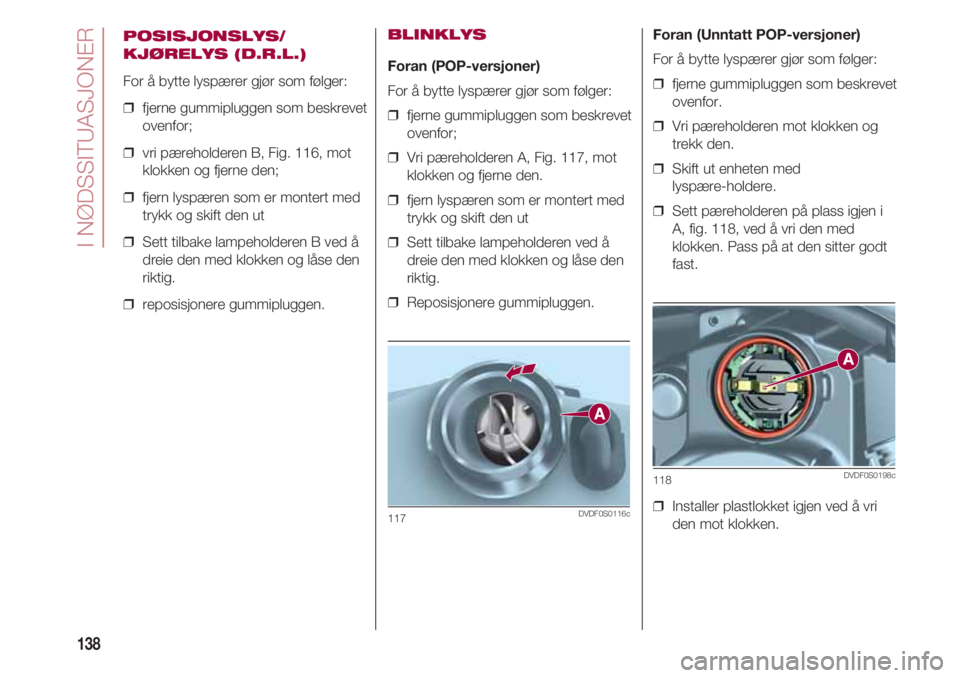

POSISJONSLYS/
KJØRELYS (D.R.L.)
For å bytte lyspærer gjør som følger:
❒ fjerne gummipluggen som beskrevet
ovenfor;
❒ vri pæreholderen B, Fig. 116, mot
klokken og fjerne den;
❒ fjern lyspæren som er montert med
trykk og skift den ut
❒ Sett tilbake lampeholderen B ved å
dreie den med klokken og låse den
riktig.
❒ reposisjonere gummipluggen.
BLINKLYS
Foran (POP-versjoner)
For å bytte lyspærer gjør som følger:
❒ fjerne gummipluggen som beskrevet
ovenfor;
❒ Vri pæreholderen A, Fig. 117, mot
klokken og fjerne den.
❒ fjern lyspæren som er montert med
trykk og skift den ut
❒ Sett tilbake lampeholderen ved å
dreie den med klokken og låse den
riktig.
❒ Reposisjonere gummipluggen.
117DVDF0S0116c
Foran (Unntatt POP-versjoner)
For å bytte lyspærer gjør som følger:
❒ fjerne gummipluggen som beskrevet
ovenfor.
❒ Vri pæreholderen mot klokken og
trekk den.
❒ Skift ut enheten med
lyspære-holdere.
❒ Sett pæreholderen på plass igjen i
A, fig. 118, ved å vri den med
klokken. Pass på at den sitter godt
fast.
❒ Installer plastlokket igjen ved å vri
den mot klokken.
118DVDF0S0198c
