139

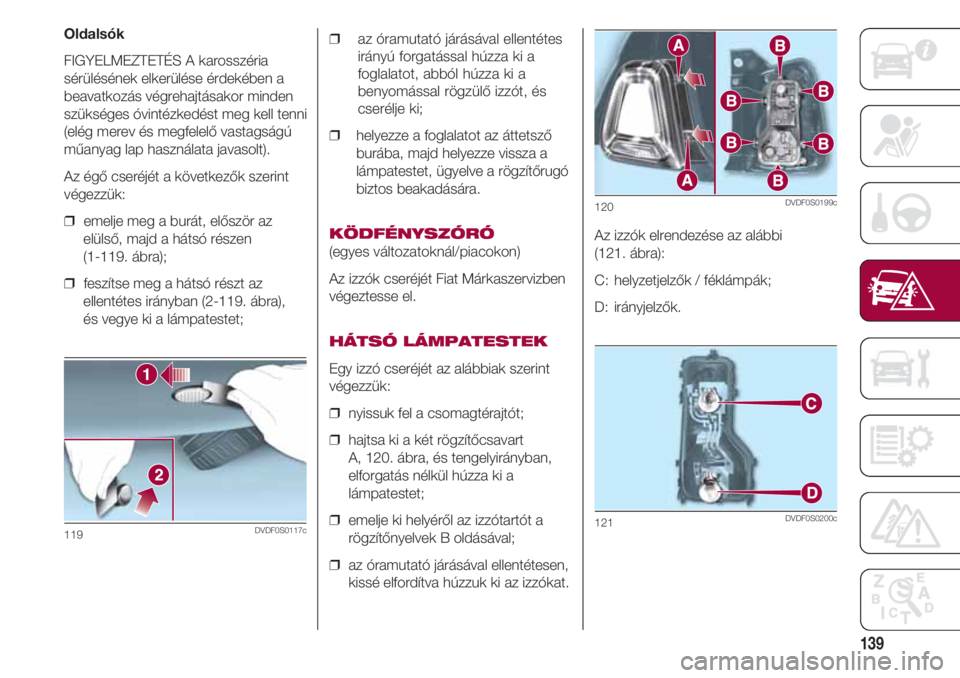

Oldalsók
FIGYELMEZTETÉS A karosszéria
sérülésének elkerülése érdekében a
beavatkozás végrehajtásakor minden
szükséges óvintézkedést meg kell tenni
(elég merev és megfelelő vastagságú
műanyag lap használata javasolt).
Az égő cseréjét a következők szerint
végezzük:
❒ emelje meg a burát, először az
elülső, majd a hátsó részen
(1-119. ábra);
❒ feszítse meg a hátsó részt az
ellentétes irányban (2-119. ábra),
és vegye ki a lámpatestet;
119DVDF0S0117c
❒ az óramutató járásával ellentétes
irányú forgatással húzza ki a
foglalatot, abból húzza ki a
benyomással rögzülő izzót, és
cserélje ki;
❒ helyezze a foglalatot az áttetsző
burába, majd helyezze vissza a
lámpatestet, ügyelve a rögzítőrugó
biztos beakadására.
KÖDFÉNYSZÓRÓ
(egyes változatoknál/piacokon)
Az izzók cseréjét Fiat Márkaszervizben
végeztesse el.
HÁTSÓ LÁMPATESTEK
Egy izzó cseréjét az alábbiak szerint
végezzük:
❒ nyissuk fel a csomagtérajtót;
❒ hajtsa ki a két rögzítőcsavart
A, 120. ábra, és tengelyirányban,
elforgatás nélkül húzza ki a
lámpatestet;
❒ emelje ki helyéről az izzótartót a
rögzítőnyelvek B oldásával;
❒ az óramutató járásával ellentétesen,
kissé elfordítva húzzuk ki az izzókat.Az izzók elrendezése az alábbi
(121. ábra):
C: helyzetjelzők / féklámpák;
D: irányjelzők.
120DVDF0S0199c
121DVDF0S0200c

SZÜKSÉG ESETÉN
140

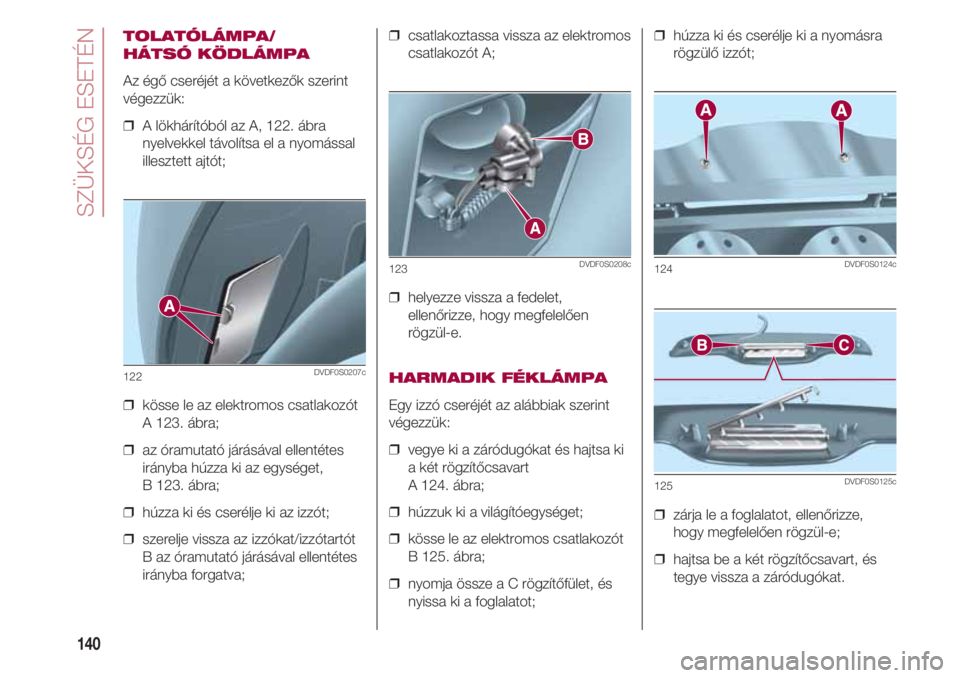

TOLATÓLÁMPA/
HÁTSÓ KÖDLÁMPA
Az égő cseréjét a következők szerint
végezzük:
❒ A lökhárítóból az A, 122. ábra
nyelvekkel távolítsa el a nyomással
illesztett ajtót;
❒ kösse le az elektromos csatlakozót
A 123. ábra;
❒ az óramutató járásával ellentétes
irányba húzza ki az egységet,
B 123. ábra;
❒ húzza ki és cserélje ki az izzót;
❒ szerelje vissza az izzókat/izzótartót
B az óramutató járásával ellentétes
irányba forgatva;
122DVDF0S0207c
❒ csatlakoztassa vissza az elektromos
csatlakozót A;
❒ helyezze vissza a fedelet,
ellenőrizze, hogy megfelelően
rögzül-e.
HARMADIK FÉKLÁMPA
Egy izzó cseréjét az alábbiak szerint
végezzük:
❒ vegye ki a záródugókat és hajtsa ki
a két rögzítőcsavart
A 124. ábra;
❒ húzzuk ki a világítóegységet;
❒ kösse le az elektromos csatlakozót
B 125. ábra;
❒ nyomja össze a C rögzítőfület, és
nyissa ki a foglalatot;
123DVDF0S0208c
❒ húzza ki és cserélje ki a nyomásra
rögzülő izzót;
❒ zárja le a foglalatot, ellenőrizze,
hogy megfelelően rögzül-e;
❒ hajtsa be a két rögzítőcsavart, és
tegye vissza a záródugókat.
124DVDF0S0124c
125DVDF0S0125c

141

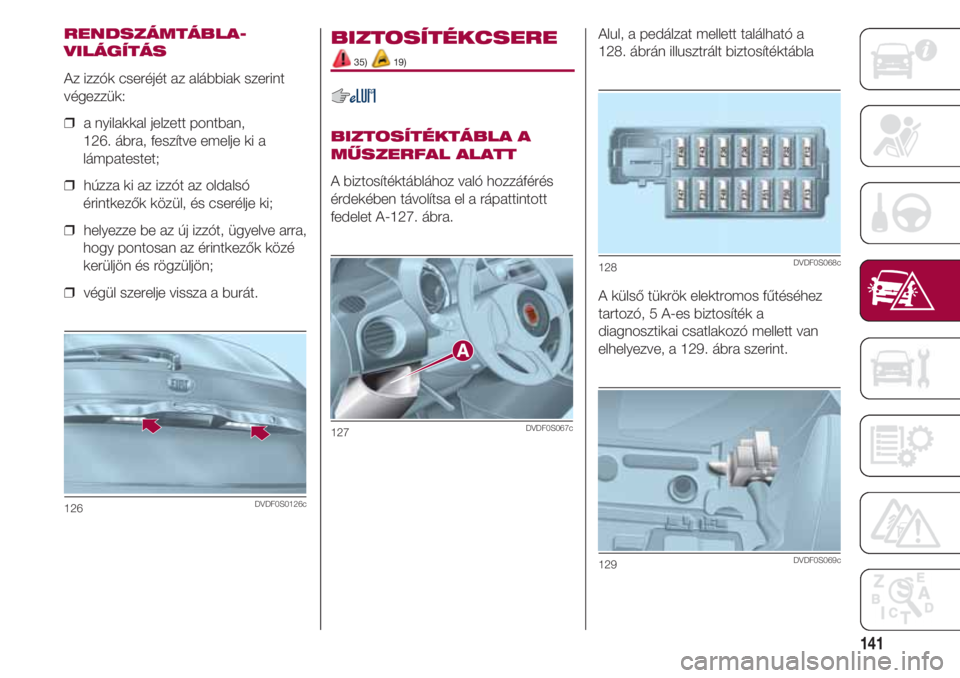

RENDSZÁMTÁBLA-
VILÁGÍTÁS
Az izzók cseréjét az alábbiak szerint
végezzük:
❒ a nyilakkal jelzett pontban,
126. ábra, feszítve emelje ki a
lámpatestet;
❒ húzza ki az izzót az oldalsó
érintkezők közül, és cserélje ki;
❒ helyezze be az új izzót, ügyelve arra,
hogy pontosan az érintkezők közé
kerüljön és rögzüljön;
❒ végül szerelje vissza a burát.
126DVDF0S0126c
BIZTOSÍTÉKCSERE
35) 19)
BIZTOSÍTÉKTÁBLA A
MŰSZERFAL ALATT
A biztosítéktáblához való hozzáférés
érdekében távolítsa el a rápattintott
fedelet A-127. ábra.
127DVDF0S067c
Alul, a pedálzat mellett található a
128. ábrán illusztrált biztosítéktábla
A külső tükrök elektromos fűtéséhez
tartozó, 5 A-es biztosíték a
diagnosztikai csatlakozó mellett van
elhelyezve, a 129. ábra szerint.
128DVDF0S068c
129DVDF0S069c

SZÜKSÉG ESETÉN
142

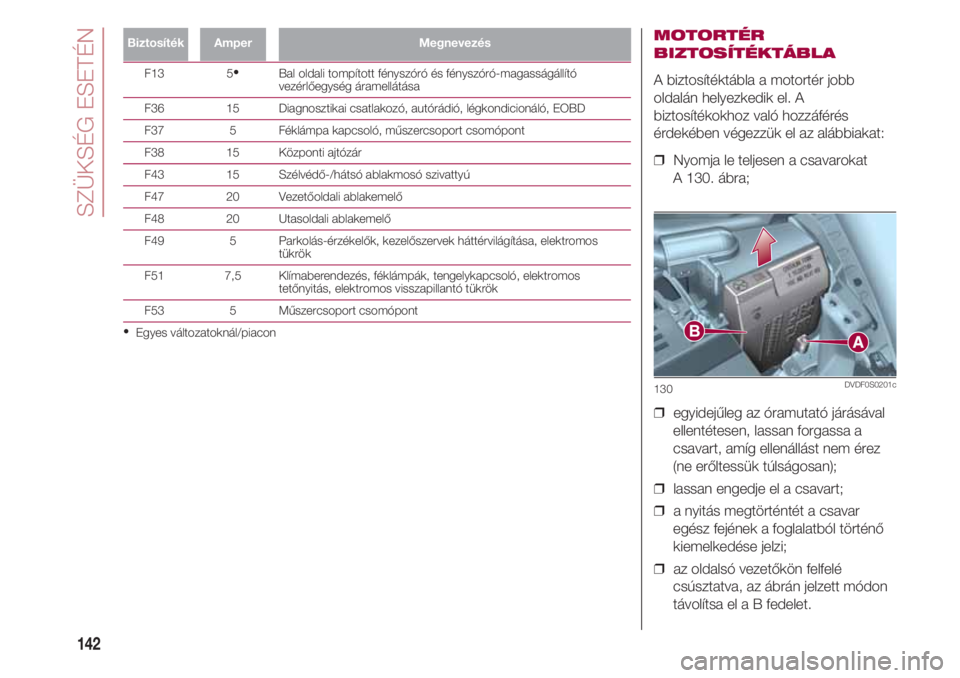

BiztosítékAmperMegnevezés
F13 5•
Bal oldali tompított fényszóró és fényszóró-magasságállító vezérlőegység áramellátása
F36 15 Diagnosztikai csatlakozó, autórádió, légkondicionáló, EOBD
F37 5 Féklámpa kapcsoló, műszercsoport csomópont
F38 15 Központi ajtózár
F43 15 Szélvédő-/hátsó ablakmosó szivattyú
F47 20 Vezetőoldali ablakemelő
F48 20 Utasoldali ablakemelő
F49 5 Parkolás-érzékelők, kezelőszervek háttérvilágítása, elektromos
tükrök
F51 7,5 Klímaberendezés, féklámpák, tengelykapcsoló, elektromos
tetőnyitás, elektromos visszapillantó tükrök
F53 5 Műszercsoport csomópont
•
Egyes változatoknál/piacon
MOTORTÉR
BIZTOSÍTÉKTÁBLA
A biztosítéktábla a motortér jobb
oldalán helyezkedik el. A
biztosítékokhoz való hozzáférés
érdekében végezzük el az alábbiakat:
❒ Nyomja le teljesen a csavarokat
A 130. ábra;
❒ egyidejűleg az óramutató járásával
ellentétesen, lassan forgassa a
csavart, amíg ellenállást nem érez
(ne erőltessük túlságosan);
❒ lassan engedje el a csavart;
❒ a nyitás megtörténtét a csavar
egész fejének a foglalatból történő
kiemelkedése jelzi;
❒ az oldalsó vezetőkön felfelé
csúsztatva, az ábrán jelzett módon
távolítsa el a B fedelet.
130DVDF0S0201c

143

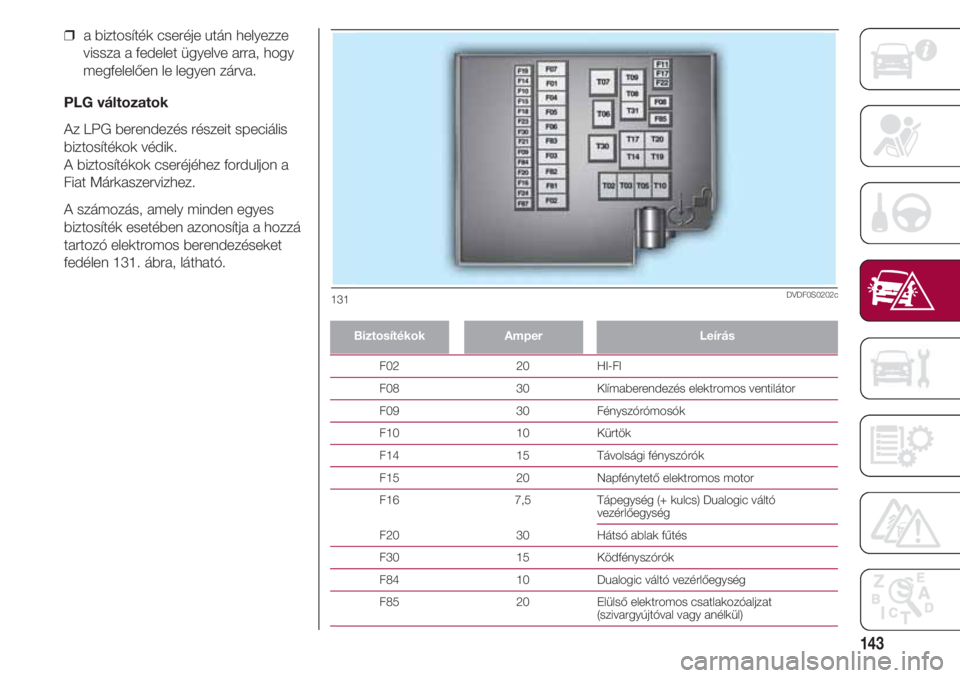

❒ a biztosíték cseréje után helyezze
vissza a fedelet ügyelve arra, hogy
megfelelően le legyen zárva.
PLG változatok
Az LPG berendezés részeit speciális
biztosítékok védik.
A biztosítékok cseréjéhez forduljon a
Fiat Márkaszervizhez.
A számozás, amely minden egyes
biztosíték esetében azonosítja a hozzá
tartozó elektromos berendezéseket
fedélen 131. ábra, látható.
BiztosítékokAmperLeírás
F02 20 HI-FI
F08 30 Klímaberendezés elektromos ventilátor
F09 30 Fényszórómosók
F10 10 Kürtök
F14 15 Távolsági fényszórók
F15 20 Napfénytető elektromos motor
F16 7,5 Tápegység (+ kulcs) Dualogic váltó
vezérlőegység
F20 30 Hátsó ablak fűtés
F30 15 Ködfényszórók
F84 10 Dualogic váltó vezérlőegység
F85 20 Elülső elektromos csatlakozóaljzat
(szivargyújtóval vagy anélkül)
131DVDF0S0202c

SZÜKSÉG ESETÉN
144

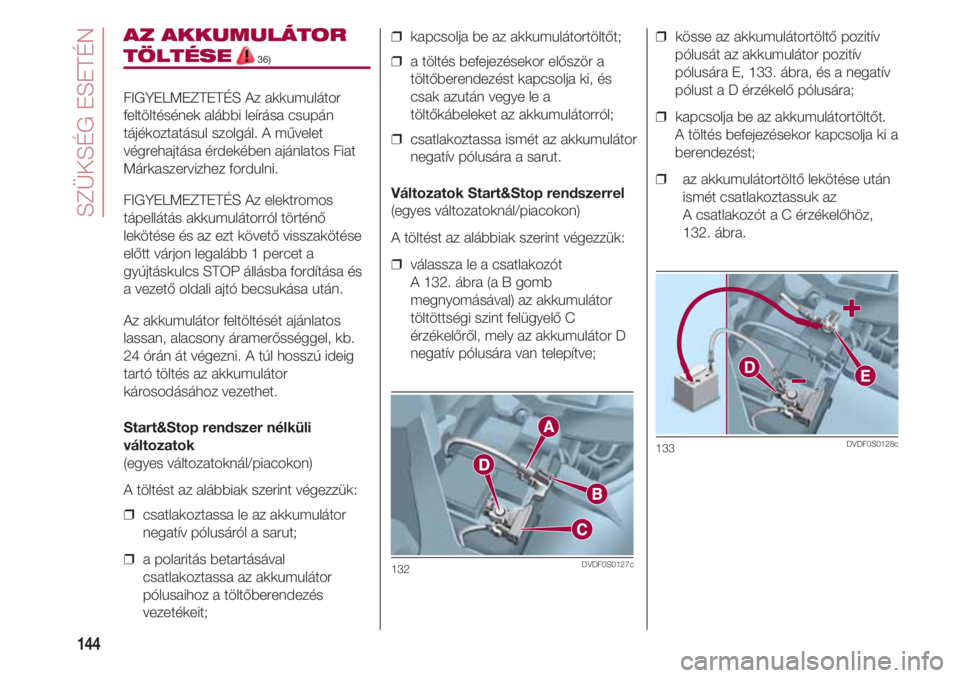

AZ AKKUMULÁTOR
TÖLTÉSE36)
FIGYELMEZTETÉS Az akkumulátor
feltöltésének alábbi leírása csupán
tájékoztatásul szolgál. A művelet
végrehajtása érdekében ajánlatos Fiat
Márkaszervizhez fordulni.
FIGYELMEZTETÉS Az elektromos
tápellátás akkumulátorról történő
lekötése és az ezt követő visszakötése
előtt várjon legalább 1 percet a
gyújtáskulcs STOP állásba fordítása és
a vezető oldali ajtó becsukása után.
Az akkumulátor feltöltését ajánlatos
lassan, alacsony áramerősséggel, kb.
24 órán át végezni. A túl hosszú ideig
tartó töltés az akkumulátor
károsodásához vezethet.
Start&Stop rendszer nélküli
változatok
(egyes változatoknál/piacokon)
A töltést az alábbiak szerint végezzük:
❒ csatlakoztassa le az akkumulátor
negatív pólusáról a sarut;
❒ a polaritás betartásával
csatlakoztassa az akkumulátor
pólusaihoz a töltőberendezés
vezetékeit;
❒ kapcsolja be az akkumulátortöltőt;
❒ a töltés befejezésekor először a
töltőberendezést kapcsolja ki, és
csak azután vegye le a
töltőkábeleket az akkumulátorról;
❒ csatlakoztassa ismét az akkumulátor
negatív pólusára a sarut.
Változatok Start&Stop rendszerrel
(egyes változatoknál/piacokon)
A töltést az alábbiak szerint végezzük:
❒ válassza le a csatlakozót
A 132. ábra (a B gomb
megnyomásával) az akkumulátor
töltöttségi szint felügyelő C
érzékelőről, mely az akkumulátor D
negatív pólusára van telepítve;
132DVDF0S0127c
❒ kösse az akkumulátortöltő pozitív
pólusát az akkumulátor pozitív
pólusára E, 133. ábra, és a negatív
pólust a D érzékelő pólusára;
❒ kapcsolja be az akkumulátortöltőt.
A töltés befejezésekor kapcsolja ki a
berendezést;
❒ az akkumulátortöltő lekötése után
ismét csatlakoztassuk az
A csatlakozót a C érzékelőhöz,
132. ábra.
133DVDF0S0128c

145

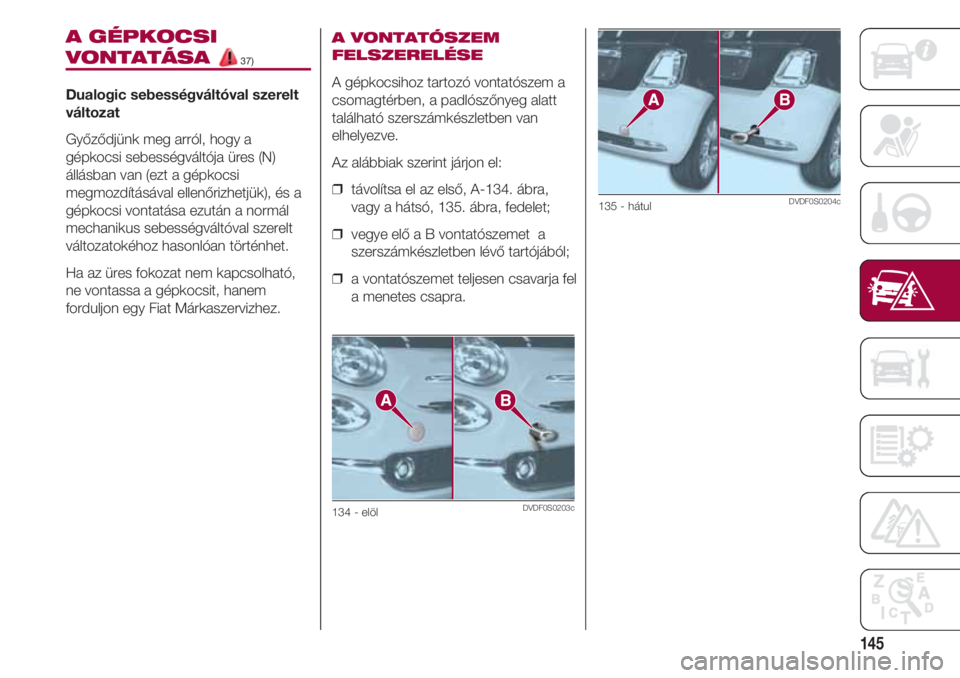

A GÉPKOCSI
VONTATÁSA 37)
Dualogic sebességváltóval szerelt
változat
Győződjünk meg arról, hogy a
gépkocsi sebességváltója üres (N)
állásban van (ezt a gépkocsi
megmozdításával ellenőrizhetjük), és a
gépkocsi vontatása ezután a normál
mechanikus sebességváltóval szerelt
változatokéhoz hasonlóan történhet.
Ha az üres fokozat nem kapcsolható,
ne vontassa a gépkocsit, hanem
forduljon egy Fiat Márkaszervizhez.
A VONTATÓSZEM
FELSZERELÉSE
A gépkocsihoz tartozó vontatószem a
csomagtérben, a padlószőnyeg alatt
található szerszámkészletben van
elhelyezve.
Az alábbiak szerint járjon el:
❒ távolítsa el az első, A-134. ábra,
vagy a hátsó, 135. ábra, fedelet;
❒ vegye elő a B vontatószemet a
szerszámkészletben lévő tartójából;
❒ a vontatószemet teljesen csavarja fel
a menetes csapra.
134 - elölDVDF0S0203c
135 - hátulDVDF0S0204c

szándékosan üresen hagyott oldal

147

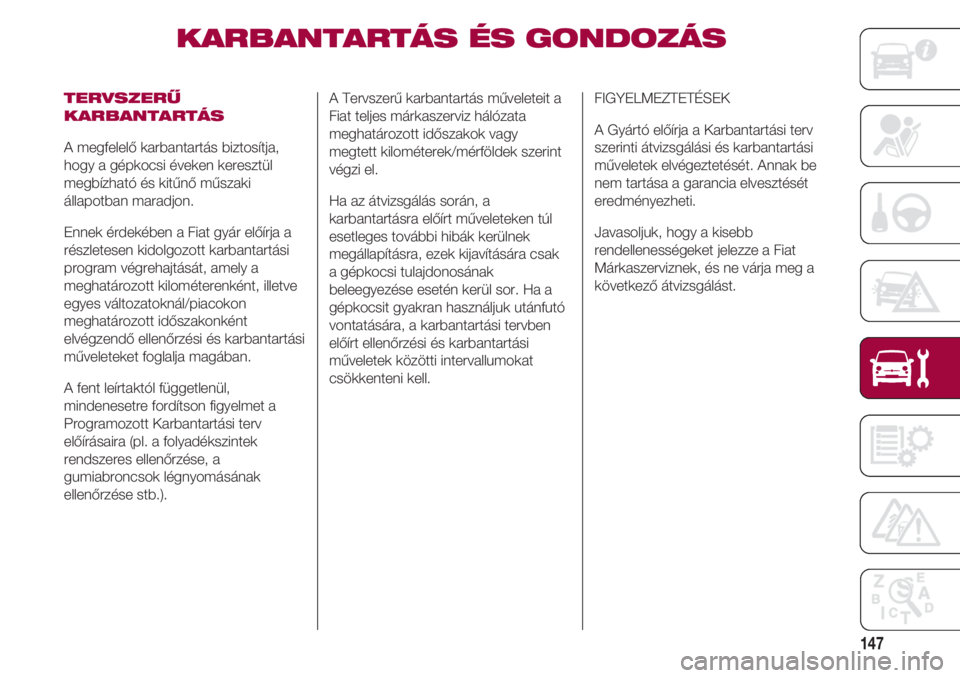

KARBANTARTÁS ÉS GONDOZÁS
TERVSZERŰ
KARBANTARTÁS
A megfelelő karbantartás biztosítja,
hogy a gépkocsi éveken keresztül
megbízható és kitűnő műszaki
állapotban maradjon.
Ennek érdekében a Fiat gyár előírja a
részletesen kidolgozott karbantartási
program végrehajtását, amely a
meghatározott kilométerenként, illetve
egyes változatoknál/piacokon
meghatározott időszakonként
elvégzendő ellenőrzési és karbantartási
műveleteket foglalja magában.
A fent leírtaktól függetlenül,
mindenesetre fordítson figyelmet a
Programozott Karbantartási terv
előírásaira (pl. a folyadékszintek
rendszeres ellenőrzése, a
gumiabroncsok légnyomásának
ellenőrzése stb.).
A Tervszerű karbantartás műveleteit a
Fiat teljes márkaszerviz hálózata
meghatározott időszakok vagy
megtett kilométerek/mérföldek szerint
végzi el.
Ha az átvizsgálás során, a
karbantartásra előírt műveleteken túl
esetleges további hibák kerülnek
megállapításra, ezek kijavítására csak
a gépkocsi tulajdonosának
beleegyezése esetén kerül sor. Ha a
gépkocsit gyakran használjuk utánfutó
vontatására, a karbantartási tervben
előírt ellenőrzési és karbantartási
műveletek közötti intervallumokat
csökkenteni kell. FIGYELMEZTETÉSEK
A Gyártó előírja a Karbantartási terv
szerinti átvizsgálási és karbantartási
műveletek elvégeztetését. Annak be
nem tartása a garancia elvesztését
eredményezheti.
Javasoljuk, hogy a kisebb
rendellenességeket jelezze a Fiat
Márkaszerviznek, és ne várja meg a
következő átvizsgálást.

4321
KARBANTARTÁS ÉS GONDOZÁS
148
5109876
PROGRAMOZOTT KARBANTARTÁSI TERV39) 21)
Ezer kilométer7515013512010590
BENZIN/PLG TÍPUSOK
FIGYELMEZTETÉS: A táblázatban feltüntetett utolsó beavatkozás elvégzése után folytassuk a programozott karbantartást a
beavatkozási gyakoriság megtartásával, a tervnek megfelelően, minden műveletnél a golyók leesése vagy arra vonatkozó
bejegyzések segítségével. Figyelem: ha csupán a terv kezdetétől indítjuk újra a karbantartást, az az egyes műveleteknél a
megengedett maximális intervallum túllépését okozhatja!
60453015
Év








 Gumiabroncsok állapotának/kopásának ellenőrzése és a légnyomás
szükség szerinti beállítása; „Fix&Go Automatic” készletben lévő töltet állapotának/szavatosságának ellenőrzése (egyes változatoknál/piacokon)
Világítás rendszer (fényszórók, irányjelzők, vészvillogó,
csomagtér-világítás, utastér-világítás, tárolórekesz-világítás,
műszerfali figyelmeztető lámpák stb.) működésének ellenőrzése
Folyadékszintek ellenőrzése és szükség szerinti feltöltése
a motortérben (1)
Kipufogógáz károsanyag-tartalom/füstkibocsátás ellenőrzése
Tápellátó/motorvezérlő, károsanyag kibocsátó rendszerek és
(egyes változatoknál/piacon) motor olaj elhasználódás ellenőrzése
diagnosztikai csatlakozóval
Az alábbiak állapotának és épségének szemrevételezéses
ellenőrzése: karosszéria külső része, alvázvédelem, merev és
flexibilis csővezetékek (kipufogó, üzemanyag ellátás, fékek),
gumi alkatrészek (védőharmonikák, tömlők, perselyek stb.)
Első és hátsó ablaktörlő lapátok helyzetének
és állapotának ellenőrzése (egyes változatoknál/piacon)
Szélvédőmosó és szélvédőtörlő berendezés működésének
ellenőrzése, fúvókák beállítása
Motorháztető és csomagtérajtó zárak tisztaságának
ellenőrzése, tisztítása és a szerkezet zsírzása
(1) Az esetleges feltöltéseket a Kezelési és karbantartási útmutatóban megadott folyadékokkal kell végezni, és csak azt követően, hogy
megállapította a rendszer épségét
