FIAT 500 2018 Käyttö- ja huolto-ohjekirja (in in Finnish)

129

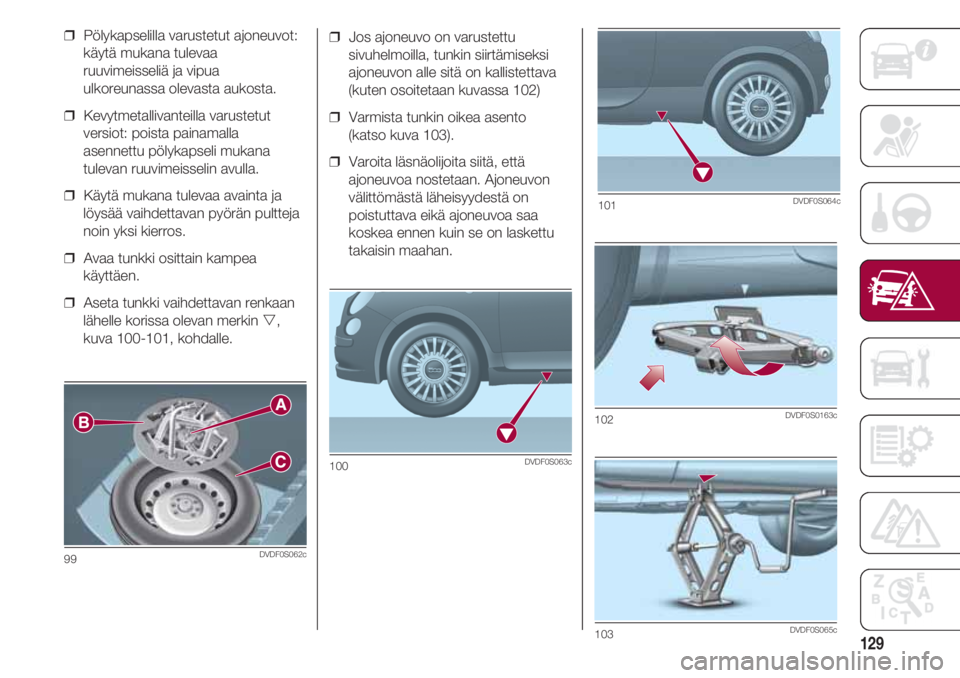

❒ Jos ajoneuvo on varustettu
sivuhelmoilla, tunkin siirtämiseksi
ajoneuvon alle sitä on kallistettava
(kuten osoitetaan kuvassa 102)
❒ Varmista tunkin oikea asento
(katso kuva 103).
❒ Varoita läsnäolijoita siitä, että
ajoneuvoa nostetaan. Ajoneuvon
välittömästä läheisyydestä on
poistuttava eikä ajoneuvoa saa
koskea ennen kuin se on laskettu
takaisin maahan.
100DVDF0S063c
❒ Pölykapselilla varustetut ajoneuvot:
käytä mukana tulevaa
ruuvimeisseliä ja vipua
ulkoreunassa olevasta aukosta.
❒ Kevytmetallivanteilla varustetut
versiot: poista painamalla
asennettu pölykapseli mukana
tulevan ruuvimeisselin avulla.
❒ Käytä mukana tulevaa avainta ja
löysää vaihdettavan pyörän pultteja
noin yksi kierros.
❒ Avaa tunkki osittain kampea
käyttäen.
❒ Aseta tunkki vaihdettavan renkaan
lähelle korissa olevan merkin ,
kuva 100-101, kohdalle.
102DVDF0S0163c
99DVDF0S062c
103DVDF0S065c
101DVDF0S064c

HÄTÄTILANTEET
130

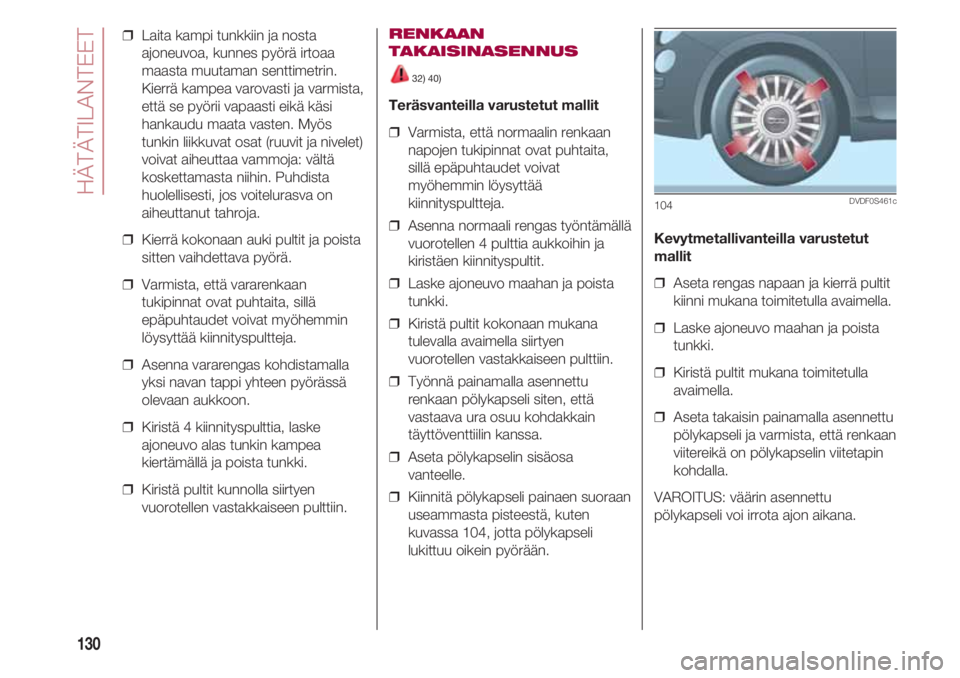

❒ Laita kampi tunkkiin ja nosta
ajoneuvoa, kunnes pyörä irtoaa
maasta muutaman senttimetrin.
Kierrä kampea varovasti ja varmista,
että se pyörii vapaasti eikä käsi
hankaudu maata vasten. Myös
tunkin liikkuvat osat (ruuvit ja nivelet)
voivat aiheuttaa vammoja: vältä
koskettamasta niihin. Puhdista
huolellisesti, jos voitelurasva on
aiheuttanut tahroja.
❒ Kierrä kokonaan auki pultit ja poista
sitten vaihdettava pyörä.
❒ Varmista, että vararenkaan
tukipinnat ovat puhtaita, sillä
epäpuhtaudet voivat myöhemmin
löysyttää kiinnityspultteja.
❒ Asenna vararengas kohdistamalla
yksi navan tappi yhteen pyörässä
olevaan aukkoon.
❒ Kiristä 4 kiinnityspulttia, laske
ajoneuvo alas tunkin kampea
kiertämällä ja poista tunkki.
❒ Kiristä pultit kunnolla siirtyen
vuorotellen vastakkaiseen pulttiin.RENKAAN
TAKAISINASENNUS
32) 40)
Teräsvanteilla varustetut mallit
❒ Varmista, että normaalin renkaan
napojen tukipinnat ovat puhtaita,
sillä epäpuhtaudet voivat
myöhemmin löysyttää
kiinnityspultteja.
❒ Asenna normaali rengas työntämällä
vuorotellen 4 pulttia aukkoihin ja
kiristäen kiinnityspultit.
❒ Laske ajoneuvo maahan ja poista
tunkki.
❒ Kiristä pultit kokonaan mukana
tulevalla avaimella siirtyen
vuorotellen vastakkaiseen pulttiin.
❒ Työnnä painamalla asennettu
renkaan pölykapseli siten, että
vastaava ura osuu kohdakkain
täyttöventtiilin kanssa.
❒ Aseta pölykapselin sisäosa
vanteelle.
❒ Kiinnitä pölykapseli painaen suoraan
useammasta pisteestä, kuten
kuvassa 104, jotta pölykapseli
lukittuu oikein pyörään.
Kevytmetallivanteilla varustetut
mallit
❒ Aseta rengas napaan ja kierrä pultit
kiinni mukana toimitetulla avaimella.
❒ Laske ajoneuvo maahan ja poista
tunkki.
❒ Kiristä pultit mukana toimitetulla
avaimella.
❒ Aseta takaisin painamalla asennettu
pölykapseli ja varmista, että renkaan
viitereikä on pölykapselin viitetapin
kohdalla.
VAROITUS: väärin asennettu
pölykapseli voi irrota ajon aikana.
104DVDF0S461c

131

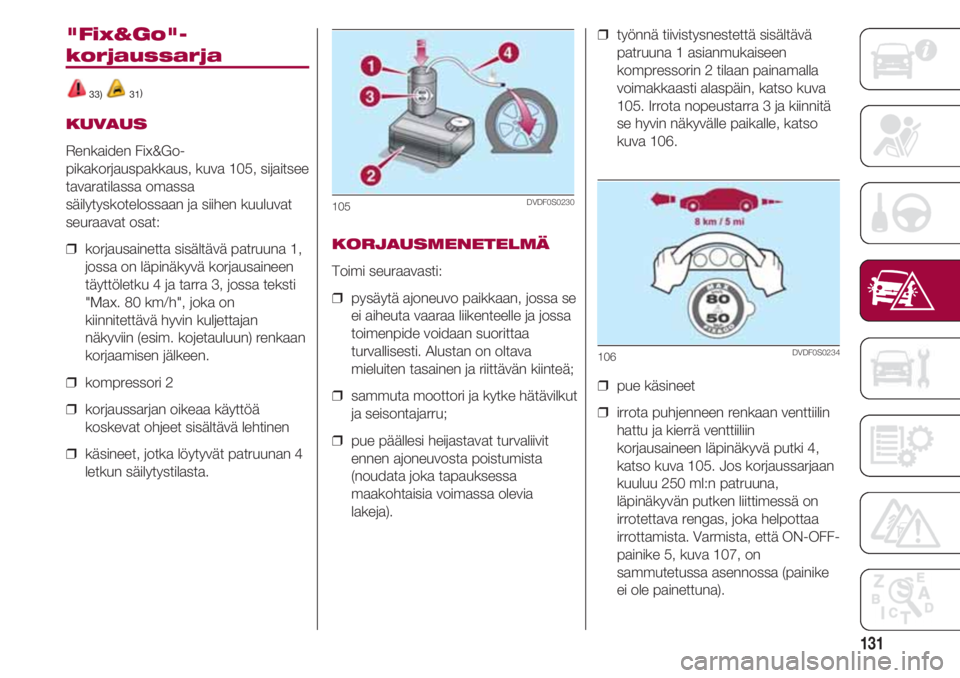

"Fix&Go"-
korjaussarja
33) 31)
KUVAUS
Renkaiden Fix&Go-
pikakorjauspakkaus, kuva 105, sijaitsee
tavaratilassa omassa
säilytyskotelossaan ja siihen kuuluvat
seuraavat osat:
❒ korjausainetta sisältävä patruuna 1,
jossa on läpinäkyvä korjausaineen
täyttöletku 4 ja tarra 3, jossa teksti
"Max. 80 km/h", joka on
kiinnitettävä hyvin kuljettajan
näkyviin (esim. kojetauluun) renkaan
korjaamisen jälkeen.
❒ kompressori 2
❒ korjaussarjan oikeaa käyttöä
koskevat ohjeet sisältävä lehtinen
❒ käsineet, jotka löytyvät patruunan 4
letkun säilytystilasta.
KORJAUSMENETELMÄ
Toimi seuraavasti:
❒ pysäytä ajoneuvo paikkaan, jossa se
ei aiheuta vaaraa liikenteelle ja jossa
toimenpide voidaan suorittaa
turvallisesti. Alustan on oltava
mieluiten tasainen ja riittävän kiinteä;
❒ sammuta moottori ja kytke hätävilkut
ja seisontajarru;
❒ pue päällesi heijastavat turvaliivit
ennen ajoneuvosta poistumista
(noudata joka tapauksessa
maakohtaisia voimassa olevia
lakeja).
105DVDF0S0230
❒ työnnä tiivistysnestettä sisältävä
patruuna 1 asianmukaiseen
kompressorin 2 tilaan painamalla
voimakkaasti alaspäin, katso kuva
105. Irrota nopeustarra 3 ja kiinnitä
se hyvin näkyvälle paikalle, katso
kuva 106.
❒ pue käsineet
❒ irrota puhjenneen renkaan venttiilin
hattu ja kierrä venttiiliin
korjausaineen läpinäkyvä putki 4,
katso kuva 105. Jos korjaussarjaan
kuuluu 250 ml:n patruuna,
läpinäkyvän putken liittimessä on
irrotettava rengas, joka helpottaa
irrottamista. Varmista, että ON-OFF-
painike 5, kuva 107, on
sammutetussa asennossa (painike
ei ole painettuna).
106DVDF0S0234

HÄTÄTILANTEET
132
❒ liitä sähköliitin 6 (katso kuva 108)
ajoneuvon 12 V:n pistorasiaan ja
käynnistä ajoneuvon moottori.
❒ käynnistä kompressori painamalla
ON-OFF-painiketta 5, katso kuva
107. Kun painemittari 7 osoittaa
käyttö- ja huolto-ohjekirjassa
"Tekniset tiedot" -luvun
kappaleessa "Renkaat" tai
erityisessä tarrassa osoitettua
painetta, sammuta kompressori
painamalla uudelleen
ON-OFF-painiketta 5.
107DVDF0S0232
❒ irrota patruuna 1 kompressorista
painamalla vapautuspainiketta 8 ja
nosta patruuna 1 ylöspäin, katso
kuva 109.
108DVDF0S0231
109DVDF0S0233
Jos 15 minuutin kuluttua kompressorin
käynnistämisestä painemittari 7, kuva
107, osoittaa alle 1,8 barin (26 psi)
painetta, sammuta kompressori, irrota
läpinäkyvä korjausaineputki 4 renkaan
venttiilistä ja poista patruuna 1
kompressorista, kuva 105.
Siirrä ajoneuvoa noin 10 metriä, jotta
korjausaine leviää renkaassa. Pysäytä
sitten ajoneuvo turvalliseen paikkaan,
kytke käsijarru ja palauta paine
määritetylle tasolle käyttämällä mustaa
täyttöletkua 9, kuva 110. Jos
myöskään tässä tapauksessa paine ei
nouse vähintään 1,8 baariin (26 psi) 15
minuutin sisällä käynnistämisestä, älä
jatka ajoa vaan ota yhteys Fiat-
huoltoverkostoon.
110DVDF0S0235

133

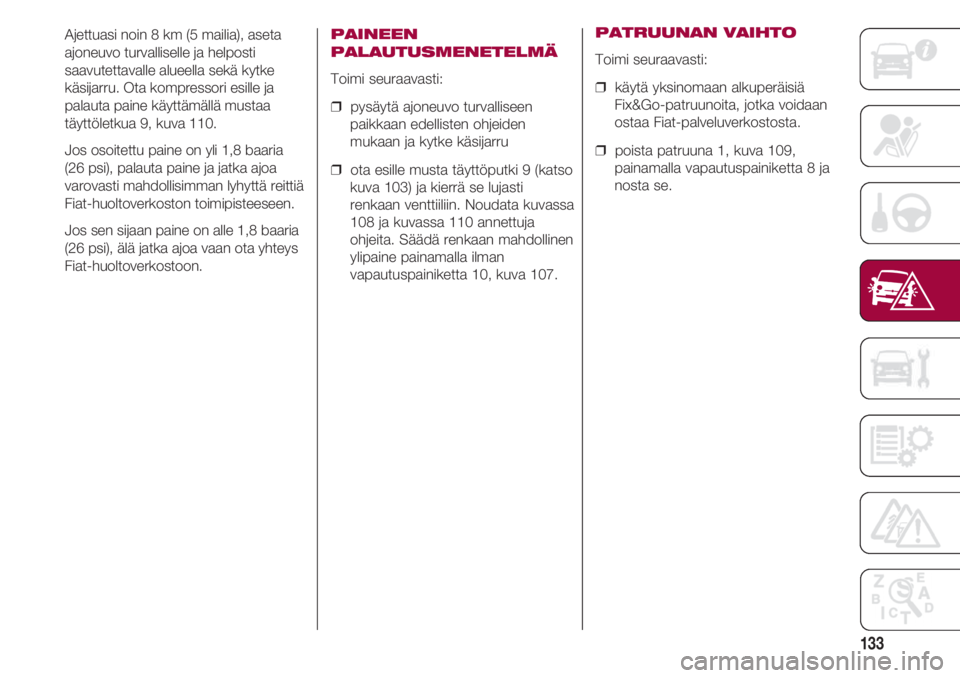

Ajettuasi noin 8 km (5 mailia), aseta
ajoneuvo turvalliselle ja helposti
saavutettavalle alueella sekä kytke
käsijarru. Ota kompressori esille ja
palauta paine käyttämällä mustaa
täyttöletkua 9, kuva 110.
Jos osoitettu paine on yli 1,8 baaria
(26 psi), palauta paine ja jatka ajoa
varovasti mahdollisimman lyhyttä reittiä
Fiat-huoltoverkoston toimipisteeseen.
Jos sen sijaan paine on alle 1,8 baaria
(26 psi), älä jatka ajoa vaan ota yhteys
Fiat-huoltoverkostoon.PAINEEN
PALAUTUSMENETELMÄ
Toimi seuraavasti:
❒ pysäytä ajoneuvo turvalliseen
paikkaan edellisten ohjeiden
mukaan ja kytke käsijarru
❒ ota esille musta täyttöputki 9 (katso
kuva 103) ja kierrä se lujasti
renkaan venttiiliin. Noudata kuvassa
108 ja kuvassa 110 annettuja
ohjeita. Säädä renkaan mahdollinen
ylipaine painamalla ilman
vapautuspainiketta 10, kuva 107.
PATRUUNAN VAIHTO
Toimi seuraavasti:
❒ käytä yksinomaan alkuperäisiä
Fix&Go-patruunoita, jotka voidaan
ostaa Fiat-palveluverkostosta.
❒ poista patruuna 1, kuva 109,
painamalla vapautuspainiketta 8 ja
nosta se.

HÄTÄTILANTEET
134

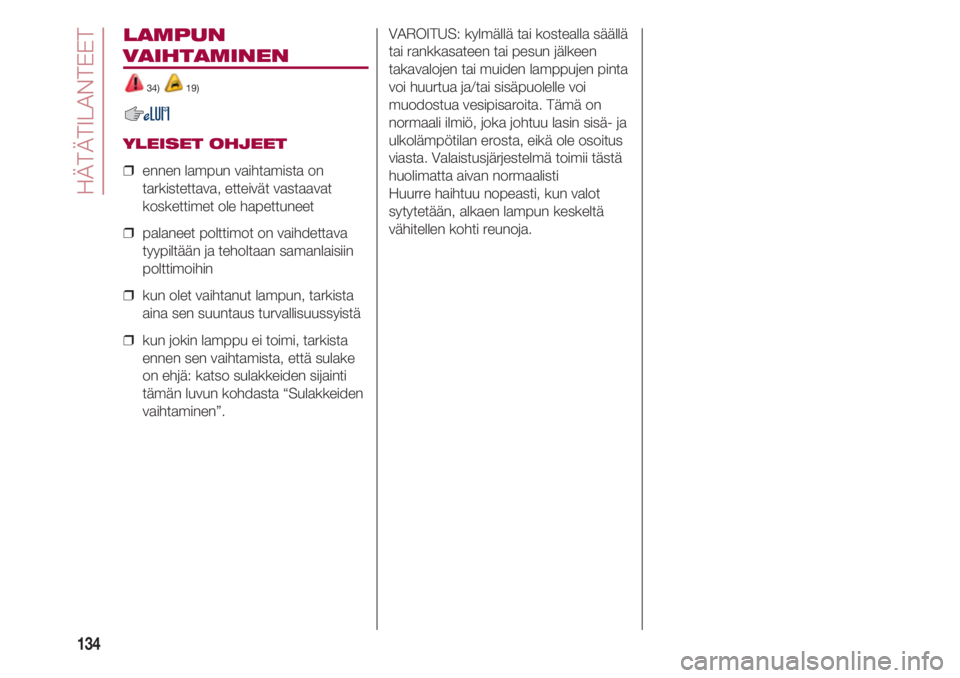

LAMPUN
VAIHTAMINEN
34) 19)
YLEISET OHJEET
❒ ennen lampun vaihtamista on
tarkistettava, etteivät vastaavat
koskettimet ole hapettuneet
❒ palaneet polttimot on vaihdettava
tyypiltään ja teholtaan samanlaisiin
polttimoihin
❒ kun olet vaihtanut lampun, tarkista
aina sen suuntaus turvallisuussyistä
❒ kun jokin lamppu ei toimi, tarkista
ennen sen vaihtamista, että sulake
on ehjä: katso sulakkeiden sijainti
tämän luvun kohdasta “Sulakkeiden
vaihtaminen”.
VAROITUS: kylmällä tai kostealla säällä
tai rankkasateen tai pesun jälkeen
takavalojen tai muiden lamppujen pinta
voi huurtua ja/tai sisäpuolelle voi
muodostua vesipisaroita. Tämä on
normaali ilmiö, joka johtuu lasin sisä- ja
ulkolämpötilan erosta, eikä ole osoitus
viasta. Valaistusjärjestelmä toimii tästä
huolimatta aivan normaalisti
Huurre haihtuu nopeasti, kun valot
sytytetään, alkaen lampun keskeltä
vähitellen kohti reunoja.

135

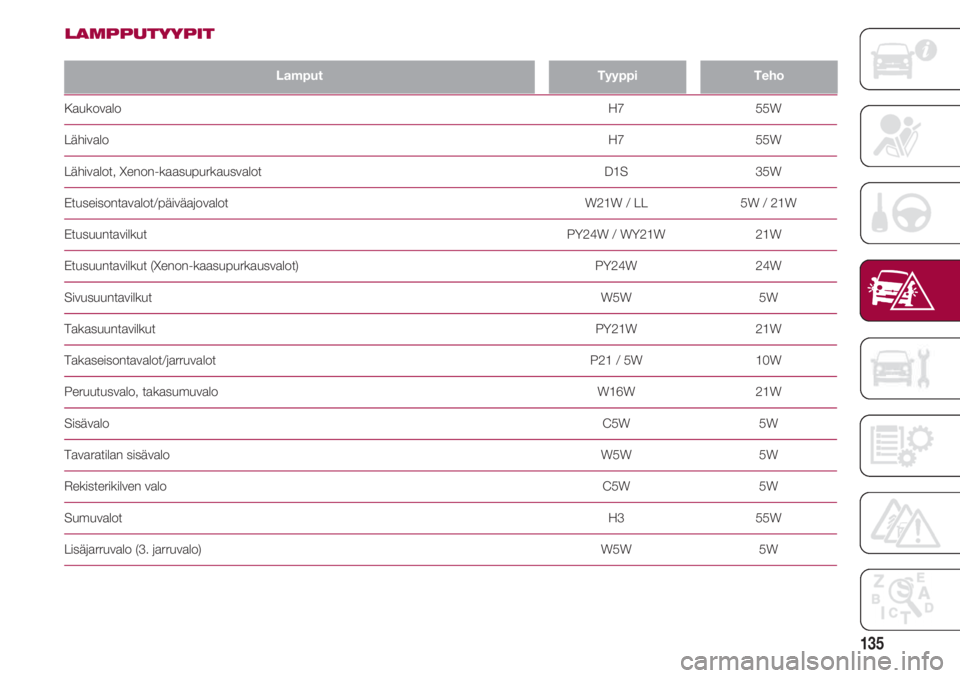

LAMPPUTYYPIT
LamputTyyppiTeho
Kaukovalo H7 55W
Lähivalo H7 55W
Lähivalot, Xenon-kaasupurkausvalot D1S 35W
Etuseisontavalot/päiväajovalot W21W / LL 5W / 21W
Etusuuntavilkut PY24W / WY21W 21W
Etusuuntavilkut (Xenon-kaasupurkausvalot) PY24W 24W
Sivusuuntavilkut W5W 5W
Takasuuntavilkut PY21W 21W
Takaseisontavalot/jarruvalot P21 / 5W 10W
Peruutusvalo, takasumuvalo W16W 21W
Sisävalo C5W 5W
Tavaratilan sisävalo W5W 5W
Rekisterikilven valo C5W 5W
Sumuvalot H3 55W
Lisäjarruvalo (3. jarruvalo) W5W 5W

HÄTÄTILANTEET
136

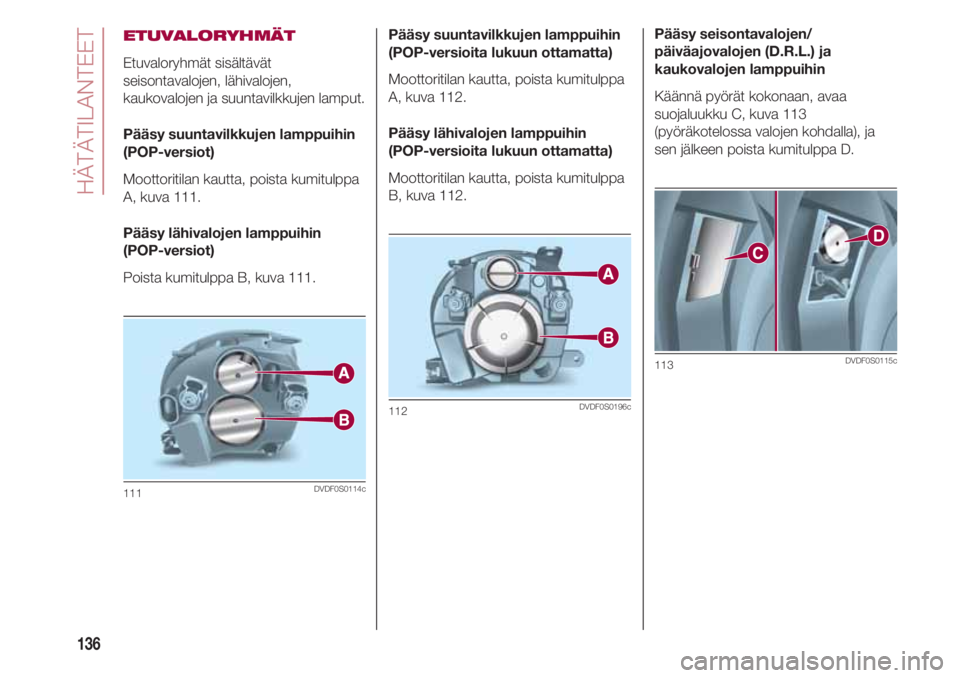

ETUVALORYHMÄT
Etuvaloryhmät sisältävät
seisontavalojen, lähivalojen,
kaukovalojen ja suuntavilkkujen lamput.
Pääsy suuntavilkkujen lamppuihin
(POP-versiot)
Moottoritilan kautta, poista kumitulppa
A, kuva 111.
Pääsy lähivalojen lamppuihin
(POP-versiot)
Poista kumitulppa B, kuva 111.
111DVDF0S0114c
Pääsy suuntavilkkujen lamppuihin
(POP-versioita lukuun ottamatta)
Moottoritilan kautta, poista kumitulppa
A, kuva 112.
Pääsy lähivalojen lamppuihin
(POP-versioita lukuun ottamatta)
Moottoritilan kautta, poista kumitulppa
B, kuva 112.
112DVDF0S0196c
Pääsy seisontavalojen/
päiväajovalojen (D.R.L.) ja
kaukovalojen lamppuihin
Käännä pyörät kokonaan, avaa
suojaluukku C, kuva 113
(pyöräkotelossa valojen kohdalla), ja
sen jälkeen poista kumitulppa D.
113DVDF0S0115c

137

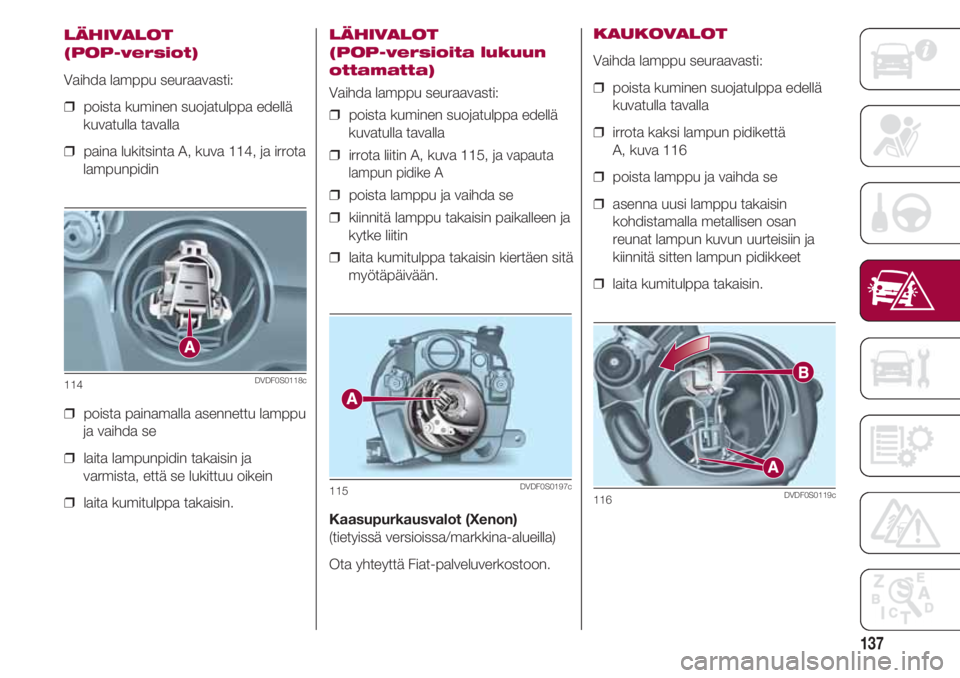

LÄHIVALOT
(POP-versiot)
Vaihda lamppu seuraavasti:
❒ poista kuminen suojatulppa edellä
kuvatulla tavalla
❒ paina lukitsinta A, kuva 114, ja irrota
lampunpidin
❒ poista painamalla asennettu lamppu
ja vaihda se
❒ laita lampunpidin takaisin ja
varmista, että se lukittuu oikein
❒ laita kumitulppa takaisin.
114DVDF0S0118c
LÄHIVALOT
(POP-versioita lukuun
ottamatta)
Vaihda lamppu seuraavasti:
❒ poista kuminen suojatulppa edellä
kuvatulla tavalla
❒ irrota liitin A, kuva 115, ja
vapauta
lampun pidike A
❒ poista lamppu ja vaihda se
❒ kiinnitä lamppu takaisin paikalleen ja
kytke liitin
❒ laita kumitulppa takaisin kiertäen sitä
myötäpäivään.
Kaasupurkausvalot (Xenon)
(tietyissä versioissa/markkina-alueilla)
Ota yhteyttä Fiat-palveluverkostoon.
115DVDF0S0197c
KAUKOVALOT
Vaihda lamppu seuraavasti:
❒ poista kuminen suojatulppa edellä
kuvatulla tavalla
❒ irrota kaksi lampun pidikettä
A, kuva 116
❒ poista lamppu ja vaihda se
❒ asenna uusi lamppu takaisin
kohdistamalla metallisen osan
reunat lampun kuvun uurteisiin ja
kiinnitä sitten lampun pidikkeet
❒ laita kumitulppa takaisin.
116DVDF0S0119c

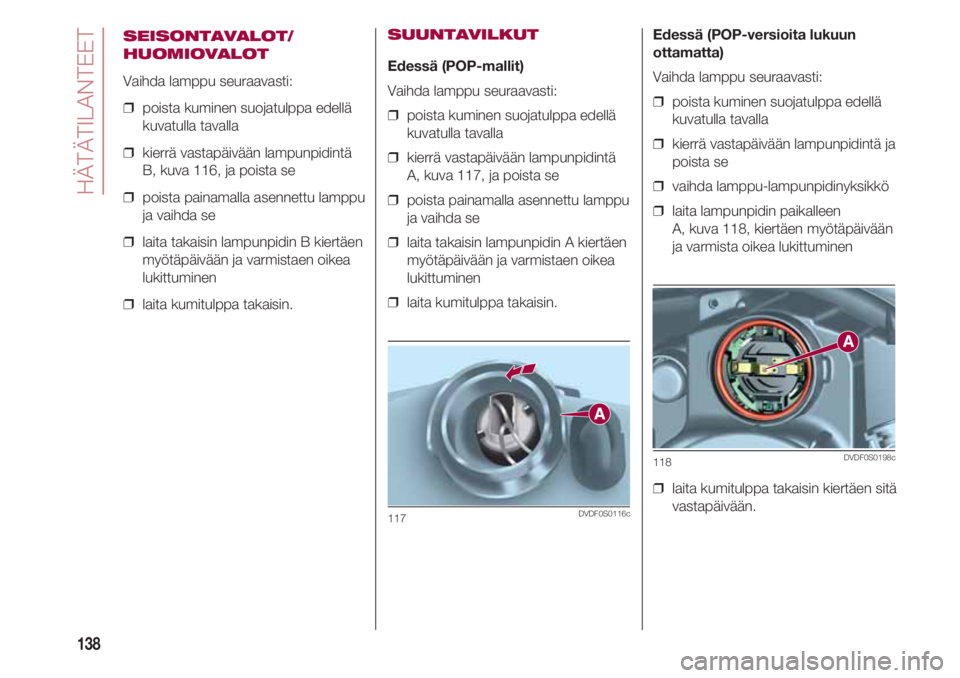

HÄTÄTILANTEET
138
SEISONTAVALOT/
HUOMIOVALOT
Vaihda lamppu seuraavasti:
❒ poista kuminen suojatulppa edellä
kuvatulla tavalla
❒ kierrä vastapäivään lampunpidintä
B, kuva 116, ja poista se
❒ poista painamalla asennettu lamppu
ja vaihda se
❒ laita takaisin lampunpidin B kiertäen
myötäpäivään ja varmistaen oikea
lukittuminen
❒ laita kumitulppa takaisin.
SUUNTAVILKUT
Edessä (POP-mallit)
Vaihda lamppu seuraavasti:
❒ poista kuminen suojatulppa edellä
kuvatulla tavalla
❒ kierrä vastapäivään lampunpidintä
A, kuva 117, ja poista se
❒ poista painamalla asennettu lamppu
ja vaihda se
❒ laita takaisin lampunpidin A kiertäen
myötäpäivään ja varmistaen oikea
lukittuminen
❒ laita kumitulppa takaisin.
117DVDF0S0116c
Edessä (POP-versioita lukuun
ottamatta)
Vaihda lamppu seuraavasti:
❒ poista kuminen suojatulppa edellä
kuvatulla tavalla
❒ kierrä vastapäivään lampunpidintä ja
poista se
❒ vaihda lamppu-lampunpidinyksikkö
❒ laita lampunpidin paikalleen
A, kuva 118, kiertäen myötäpäivään
ja varmista oikea lukittuminen
❒ laita kumitulppa takaisin kiertäen sitä
vastapäivään.
118DVDF0S0198c
