FIAT 500 2018 Drift- och underhållshandbok (in Swedish)

DRIFT OCH UNDERHÅLL

Denna drift- och underhållshandbok har som syfte att illustrera hur man använder bilen.
Fiat erbjuder även möjligheten att konsultera en dedikerad sektion som är tillgänglig i elektroniskt format för alla användare
som vill fördjupa sig, läsa kuriosa och få detaljerad information om bilens egenskaper och funktioner.
BILENS DRIFT- OCH UNDERHÅLLSHANDBOK ONLINE
Symbolen  visas i texten i drift- och underhållshandboken för att markera vilka ämnen det finns fördjupningssektioner för.
Besök webbplatsen www.mopar.eu/owner
och gå till området som har reserverats för dig.
På sidan "Underhåll och omsorg" finns all information om bilen och länken för att gå in på eLUM, där du hittar alla fördjupningar i
drift- och underhållshandboken.
Du kan även ansluta dig till webbplatsen http://aftersales.fiat.com/elum/
för att få tillgång till denna information.
Webbplatsen eLUMär gratis och gör därför att du smidigt kan titta i dokumentationen för alla andra bilar från koncernen.
Trevlig läsning och mycket nöje!

Bästa kund,
Vi vill gratulera och tacka dig för att du valde en bil från Fiat.
Vi har sammanställt denna bruksanvisning så att du till fullo ska kunna utnyttja denna bils egenskaper.
Medan du läser denna handbok, kommer du att få ta del av information, råd och viktig information för bilens användning så att du
till fullo kan utnyttja din bils tekniska egenskaper.
Vi rekommenderar att du läser den fullständigt innan du sätter dig bakom ratten första gången så att du känner till reglagen och
särskilt bromsarna, styrningen och växellådan. Samtidigt kan du börja lära dig hur bilen beter sig på olika vägtyper.
I dokumentationen står egenskaperna, särskilda rekommendationer och information som behövs för skötseln, underhållet, trygga
resor och användningen av din bil.
Efter att ha läst den, rekommenderar vi att du förvarar denna handbok i bilen för att lättare kunna ha tillgång till den vid behov och
se till att den förblir kvar i bilen om du senare säljer den.
I garantihäftet som bifogas hittar du dessutom en beskrivning av den assistansservice som Fiat erbjuder sina kunder.
Garantihäftet innehåller detaljer om villkor och bestämmelser för dess giltighet.
Vi är säkra på att dessa instrument gör att du snart behärskar din nya bil och du kommer att uppskatta vår Fiat-personal på
serviceverkstäderna.
Trevlig läsning och trevlig körning!
Denna drift- och underhållshandbok innehåller beskrivningar av alla möjliga versioner av bilen.
Tillval, utrustning som är avsedd för specifika marknader eller speciella versioner identifieras inte som sådana i texten.
Därför ska du endast ta hänsyn till information om utförandet, motoranläggningen och versionen av bilen du köpt.
Eventuellt innehåll som introduceras under modellens produktionslivslängd, men som inte ingår i de tillval som
uttryckligen begärdes vid köpet, identifieras med beteckningen (i förekommande fall).
Uppgifterna i denna skrift ska anses avsedda att styra dig ordentligt i bilens användning. Fiat Italy S.p.A. arbetar med
en kontinuerlig process för att förbättra de tillverkade fordonen och förbehåller sig därför rätten att göra ändringar på
modellen som beskrivs av tekniska och/eller kommersiella skäl.
Vänd dig till Fiats servicenät för ytterligare information.

VIKTIGT - LÄS DETTA
BRÄNSLETANKNING
Bensinmotorer: tanka bilen endast med blyfri bensin med oktantal (RON) som inte överstiger 95 enligt den europeiska
standarden EN 228. Använd inte bensin som innehåller metanol eller etanol E85. Användningen av dessa blandningar kan leda till
problem med tändningen och körbarheten samt dessutom skada komponenter som är avgörande för strömenheten.
Dieselmotorer:tanka fordonet endast med fordonsdiesel som uppfyller kraven i den europeiska standarden EN590. Användning
av andra produkter eller blandningar kan ohjälpligt skada motorn och tillverkarens garanti upphör att gälla för sådana skador.
För ytterligare information om användningen av rätt bränsle, se informationen i avsnittet “Tanka bilen” i kapitlet “Start och körning”.
STARTA MOTORN
Versioner försedda med manuell växellåda (bensinmotorer): Försäkra dig om att parkeringsbromsen är åtdragen, ställ
växelspaken i friläge, tryck ner kopplingspedalen i botten utan att trycka på gaspedalen och vrid sedan tändningsnyckeln till AVV
och släpp upp nyckeln så snart motorn har startat.
Versioner försedda med manuell växellåda (dieselmotorer): Försäkra dig om att handbromsen är åtdragen, ställ växelspaken
i friläge, tryck ner kopplingspedalen till botten utan att trycka på gaspedalen och vrid sedan tändningsnyckeln till MAR och vänta
tills varningslamporna
mslocknar. Vrid tändningsnyckeln till AVV-läget och släpp den så snart motorn startar.
Versioner försedda med automatväxellåda: försäkra dig om att handbromsen är åtdragen och att växelspaken står på
P (parkering) eller N (friläge). Tryck ner bromspedalen, vrid sedan tändningsnyckeln till AVV.
PARKERING PÅ BRANDFARLIGT MATERIAL
Under funktionen utvecklar den katalytiska ljuddämparen höga temperaturer. Parkera därför inte bilen på gräs, torra löv, granbarr
eller annat brandfarligt material. Brandfara!
RESPEKT FÖR MILJÖN
Till skydd för miljön är bilen försedd med system för kontinuerlig analys av komponenterna i avgassystemet.
ELEKTRISKA TILLBEHÖR
Om du efter att ha köpt bilen vill installera tillbehör som kräver en strömförsörjning (med risk för en stegvis urladdning av batteriet),
kontakta Fiats servicenät som kan utvärdera den totala elektriska förbrukningen och kontrollera om bilens elsystem kan klara
belastningen som krävs.
UNDERHÅLLSSCHEMA
Ett korrekt underhåll tillåter att varaktigt bibehålla fordonets prestanda och säkerhetsegenskaper oförändrade, ett miljöskydd och
låga driftskostnader.
K



ANVÄNDA HANDBOKEN
DRIFTSANVISNINGAR
Varje gång som köranvisningar ges för bilen (vänster/höger eller fram/bak), ska de anses gälla uppfattningen för en person som sitter på
förarplatsen. Speciella fall som kräver denna indikation kommer att signaleras i texten på lämpligt vis.
Figurerna som står i handboken är endast indikationer. Det innebär att vissa detaljer som visas i bilderna kan skilja sig från det du hittar på
din bil. Dessutom har denna handbok skapas för bilar med ratten på vänster sida. Därför är det möjligt att reglagen på bilar med ratten på
höger sida är placerade på ett annat sätt än vad som visas på bilderna.
För att identifiera kapitlet som innehåller den önskade informationen, konsultera den alfabetiska förteckningen i slutet av denna drift- och
underhållshandbok.
Kapitlen är i sin tur snabbt identifierbara via en särskild grafik som finns bredvid på alla udda sidor. Några sidor längre fram finns en
textförklaring som gör att du kan bekanta dig med kapitlens ordning och motsvarande symboler. Du kommer dock att hitta textindikationen
för kapitlet i marginalen på alla jämna sidor.
VARNINGAR OCH FÖRSIKTIGHETSÅTGÄRDER
När du läser denna drift- och underhållshandbok hittar du ett antal VARNINGARsom syftar till att undvika förfaranden som kan skada
din bil.
Det finns även FÖRSIKTIGHETSÅTGÄRDERsom ska följas noga för att undvika en olämplig användning av bilens komponenter, vilket kan
leda till olyckor eller personskador.
Du bör därför alltid följa alla rekommendationer under rubrikerna VARNINGoch FÖRSIKTIGHETSÅTGÄRD.
VARNINGARNAoch FÖRSIKTIGHETSÅTGÄRDERNAindikeras med symbolerna:
Personsäkerhet.
skydd av bilen;
För att skydda miljön.
OBS! Dessa symboler står bredvid titeln eller termen för kapitlet och följs av ett nummer, då de behövs.
Detta nummer identifierar motsvarande varning längst bak i bruksanvisningen som det hänvisas till.

SYMBOLER
På vissa av komponenterna i bilen sitter det skyltar med symboler och viktig information för hanteringen av dessa komponenter.
Under motorhuven finns det även en sammanfattande skylt med symbolerna.
MODIFIKATIONER/ÄNDRINGAR PÅ BILEN
VARNING! Alla ändringar eller modifikationer av bilen kan allvarligt kompromettera dess säkerhet och väghållning samt leda till olyckor, med
livshotande risker för passagerarna.

5
LÄR KÄNNA DIN BIL
SÄKERHET
TÄNDNING OCH KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH SKÖTSEL
TEKNISKA DATA
ANVISNINGAR OCH REKOMMENDATIONER
INDEX

Sida som lämnats tom med avsikt

7
INSTRUMENTPANEL
LÄR KÄNNA DIN BIL
1a
A Ljusspak/körriktningsvisare – B Ljudreglage på ratten – C Instrumentpanel – D Reglage för strålkastarinriktningen – E Ljudkontroller på ratten
F Spak till vindrutetorkare / vindrutespolare / bakrutetorkare – G Elektrisk Dualdrive-servostyrning (CITY-funktion) – H display:
bilradio/Uconnect™ Mittre luftventiler – L Dimljus/dimbakljus – M Airbag på passagerarsidan – N Luftventiler på sidorna
O Handskfack – P Brytare för nödljusen – Q Klimatanläggningens reglage – R Höger fönsterhiss – S Växelspak – T Vänster fönsterhiss
U Knapp ASR-OFF – V Tändlås – Z airbag på förarsidan – X rattens regleringsspak – W Med spak för farthållaren/Speed Limiter
DVDF0S219c

LÄR KÄNNA DIN BIL
8

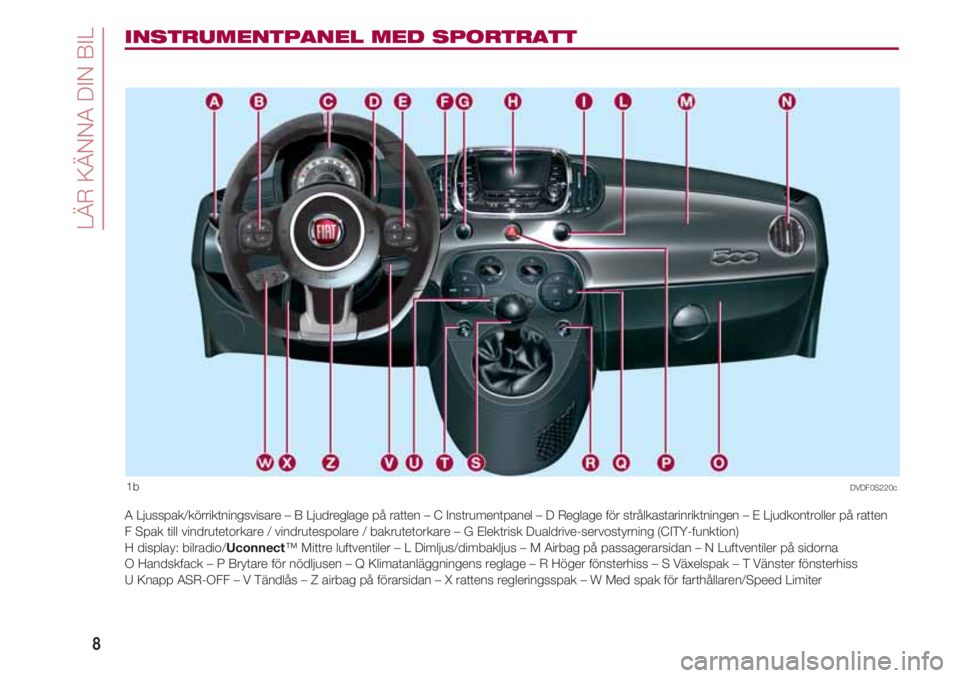

INSTRUMENTPANEL MED SPORTRATT
1b
A Ljusspak/körriktningsvisare – B Ljudreglage på ratten – C Instrumentpanel – D Reglage för strålkastarinriktningen – E Ljudkontroller på ratten
F Spak till vindrutetorkare / vindrutespolare / bakrutetorkare – G Elektrisk Dualdrive-servostyrning (CITY-funktion)
H display: bilradio/Uconnect™ Mittre luftventiler – L Dimljus/dimbakljus – M Airbag på passagerarsidan – N Luftventiler på sidorna
O Handskfack – P Brytare för nödljusen – Q Klimatanläggningens reglage – R Höger fönsterhiss – S Växelspak – T Vänster fönsterhiss
U Knapp ASR-OFF – V Tändlås – Z airbag på förarsidan – X rattens regleringsspak – W Med spak för farthållaren/Speed Limiter
DVDF0S220c
