FIAT 500 2019 Notice d'entretien (in French)

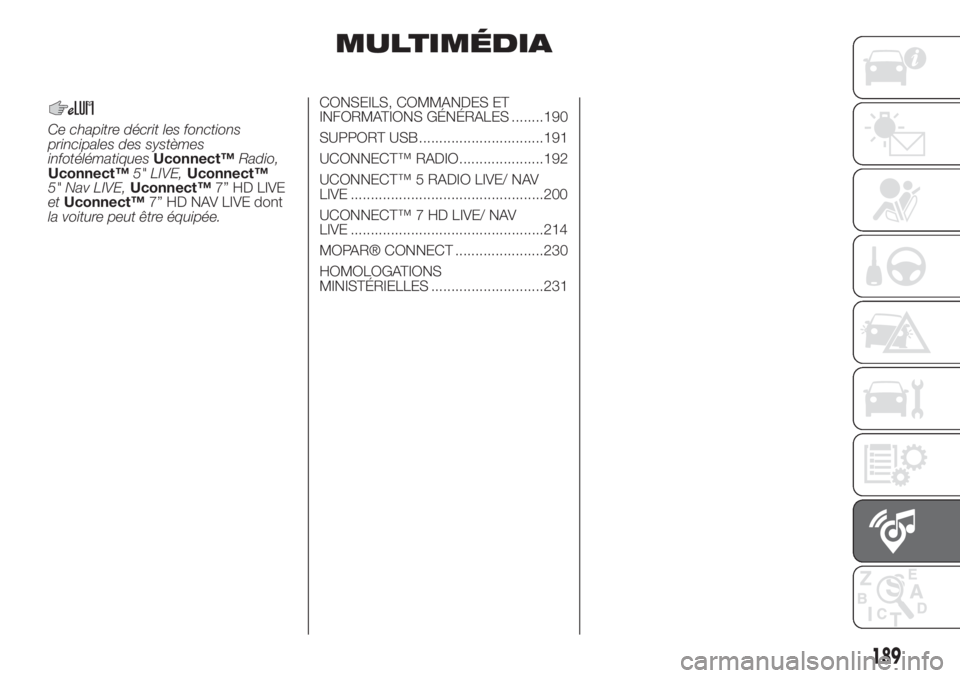

MULTIMÉDIA
Ce chapitre décrit les fonctions
principales des systèmes
infotélématiquesUconnect™Radio,
Uconnect™5" LIVE,Uconnect™
5" Nav LIVE,Uconnect™7” HD LIVE
etUconnect™7” HD NAV LIVE dont
la voiture peut être équipée.CONSEILS, COMMANDES ET
INFORMATIONS GÉNÉRALES ........190
SUPPORT USB ...............................191
UCONNECT™ RADIO.....................192
UCONNECT™ 5 RADIO LIVE/ NAV
LIVE ................................................200
UCONNECT™ 7 HD LIVE/ NAV
LIVE ................................................214
MOPAR® CONNECT ......................230
HOMOLOGATIONS
MINISTÉRIELLES ............................231
189

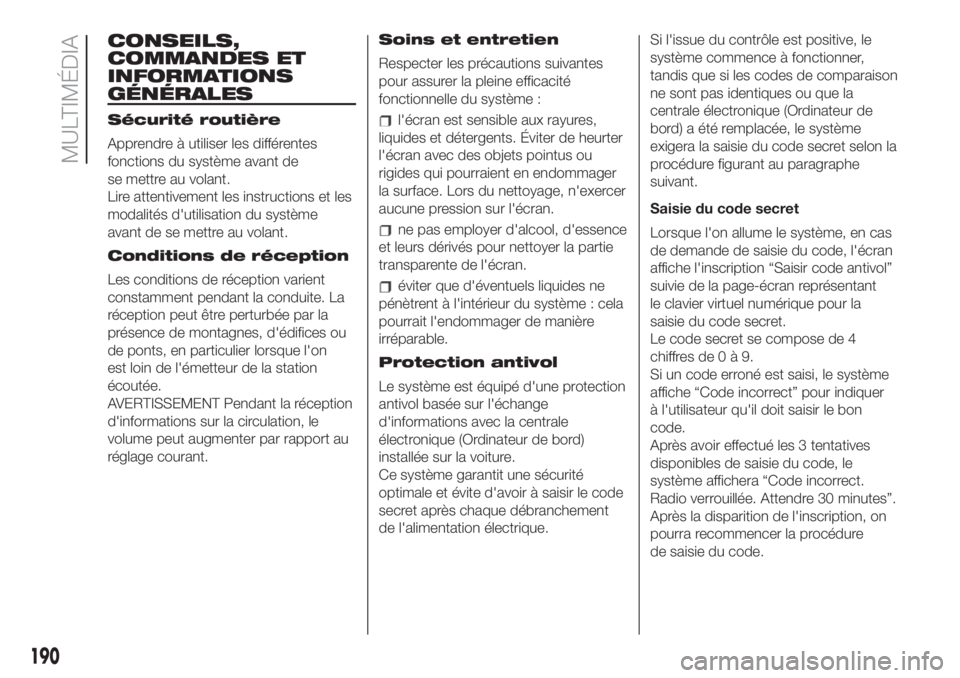

CONSEILS,
COMMANDES ET
INFORMATIONS
GÉNÉRALES
Sécurité routière
Apprendre à utiliser les différentes
fonctions du système avant de
se mettre au volant.
Lire attentivement les instructions et les
modalités d'utilisation du système
avant de se mettre au volant.
Conditions de réception
Les conditions de réception varient
constamment pendant la conduite. La
réception peut être perturbée par la
présence de montagnes, d'édifices ou
de ponts, en particulier lorsque l'on
est loin de l'émetteur de la station
écoutée.
AVERTISSEMENT Pendant la réception
d'informations sur la circulation, le
volume peut augmenter par rapport au
réglage courant.Soins et entretien
Respecter les précautions suivantes
pour assurer la pleine efficacité
fonctionnelle du système :l'écran est sensible aux rayures,
liquides et détergents. Éviter de heurter
l'écran avec des objets pointus ou
rigides qui pourraient en endommager
la surface. Lors du nettoyage, n'exercer
aucune pression sur l'écran.
ne pas employer d'alcool, d'essence
et leurs dérivés pour nettoyer la partie
transparente de l'écran.
éviter que d'éventuels liquides ne
pénètrent à l'intérieur du système : cela
pourrait l'endommager de manière
irréparable.
Protection antivol
Le système est équipé d'une protection
antivol basée sur l'échange
d'informations avec la centrale
électronique (Ordinateur de bord)
installée sur la voiture.
Ce système garantit une sécurité
optimale et évite d'avoir à saisir le code
secret après chaque débranchement
de l'alimentation électrique.Si l'issue du contrôle est positive, le
système commence à fonctionner,
tandis que si les codes de comparaison
ne sont pas identiques ou que la
centrale électronique (Ordinateur de
bord) a été remplacée, le système
exigera la saisie du code secret selon la
procédure figurant au paragraphe
suivant.
Saisie du code secret
Lorsque l'on allume le système, en cas
de demande de saisie du code, l'écran
affiche l'inscription “Saisir code antivol”
suivie de la page-écran représentant
le clavier virtuel numérique pour la
saisie du code secret.
Le code secret se compose de 4
chiffres de0à9.
Si un code erroné est saisi, le système
affiche “Code incorrect” pour indiquer
à l'utilisateur qu'il doit saisir le bon
code.
Après avoir effectué les 3 tentatives
disponibles de saisie du code, le
système affichera “Code incorrect.
Radio verrouillée. Attendre 30 minutes”.
Après la disparition de l'inscription, on
pourra recommencer la procédure
de saisie du code.
190
MULTIMÉDIA

Passeport radio
Document certifiant le titre de propriété
du système. Sur le passeport radio
figurent le modèle du système, le
numéro de série et le code secret.
ATTENTION Conservez avec soin le
passeport radio pour fournir les
données correspondantes aux autorités
compétentes en cas de vol.
En cas de perte du passeport radio,
veuillez vous adresser au Réseau
Après-vente Fiat en présentant un
document d'identité et les documents
d'identification de la propriété de la
voiture.
Avertissements
En cas d'anomalie, le système ne doit
être contrôlé et remis en état que par le
Réseau Après-vente Fiat.
Par des températures particulièrement
basses, l'écran ne pourrait atteindre
la luminosité optimale qu'au bout d'une
certaine période de fonctionnement.
En cas d'arrêt prolongé de la voiture
avec une température extérieure très
élevée, le système pourrait entrer en «
autoprotection thermique » et
suspendre son fonctionnement jusqu'à
ce que dans l'habitacle, la température
ne descende à des niveaux plus
acceptables.Ne regarder l'écran que lorsque cela
est nécessaire et les conditions de
sécurité pour le faire sont remplies. Si
l'on doit regarder l'écran pendant
une durée prolongée, stationner dans
un lieu sûr de façon à ne pas être
distrait pendant la conduite.
Cesser immédiatement d'utiliser le
système en cas d'anomalie. Dans le
cas contraire, cela pourrait
endommager le système lui-même.
S'adresser au plus vite au Réseau
Après-vente Fiat pour effectuer la
réparation.SUPPORT USB
Pour activer le mode USB, insérer un
dispositif prévu à cet effet dans le
port USB présent sur le tunnel central
du véhicule.
AVERTISSEMENT Après avoir utilisé la
prise de recharge USB, il est conseillé
de débrancher le dispositif
(smartphone) en extrayant toujours le
câble d'abord de la prise du véhicule et
jamais du dispositif. Les câbles volants
ou extraits d'une façon incorrecte
risquent de compromettre la fonction
de recharge et/ou l'état de la prise
USB.
REMARQUE Le port USB assure la
transmission des données depuis une
clé/un smartphone etc. et la recharge
lente - qui n'est pas toujours garantie,
car elle dépend du type/marque du
dispositif - d'un dispositif extérieur.
191

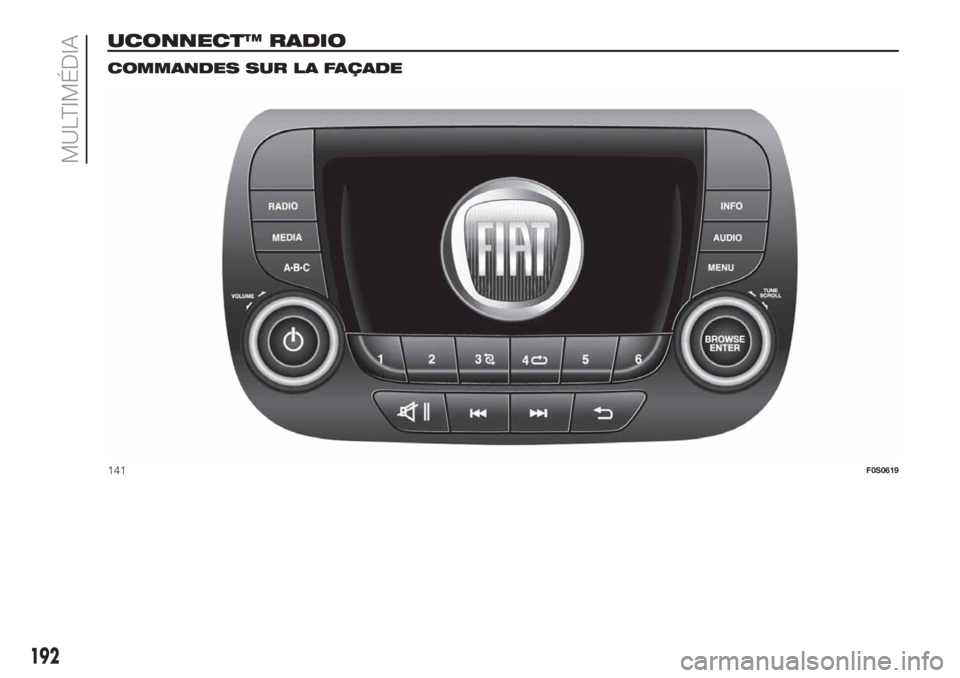

UCONNECT™ RADIO.
COMMANDES SUR LA FAÇADE
141F0S0619
192
MULTIMÉDIA

TABLEAU RÉCAPITULATIF DES COMMANDES SUR LA FAÇADE
Touche Fonctions Modalité
Allumage Appui bref de la touche
Extinction Appui bref de la touche
Réglage du volume Rotation du sélecteur vers la droite / la gauche
Activation/désactivation du volume (Muet/Pause) Appui bref de la touche
Sortie de la sélection/retour à la page-écran précédente Appui bref de la touche
BROWSE
ENTERDéfilement liste ou syntonisation d'une station radio ou
sélection trace précédente/suivanteRotation du sélecteur vers la droite / la gauche
Confirmation de l'option affichée à l'écran Appui bref de la touche
INFOSélection du mode d'affichage (Radio, Média Player) Appui bref de la touche
AUDIOAccès aux fonctions de configuration et réglage du son Appui bref de la touche
MENUAccès au menu de Réglages Appui bref de la touche
MEDIASélection source USB Appui bref de la touche
RADIOAccès au mode Radio Appui bref de la touche
1-2-3-4-5-6Mémorisation de la station radio actuelle Pression prolongée sur la touche
Rappel de la station radio mémorisée Appui bref de la touche
A-B-CSélection du groupe de présélections radio ou sélection de la
lettre désirée de chaque listeAppui bref de la touche
Recherche de la station radio précédente ou sélection du
morceau précédent USBAppui bref de la touche
Balayage des fréquences inférieures jusqu'au relâchement/
rembobinage rapide d'un morceau USBPression prolongée sur la touche
193

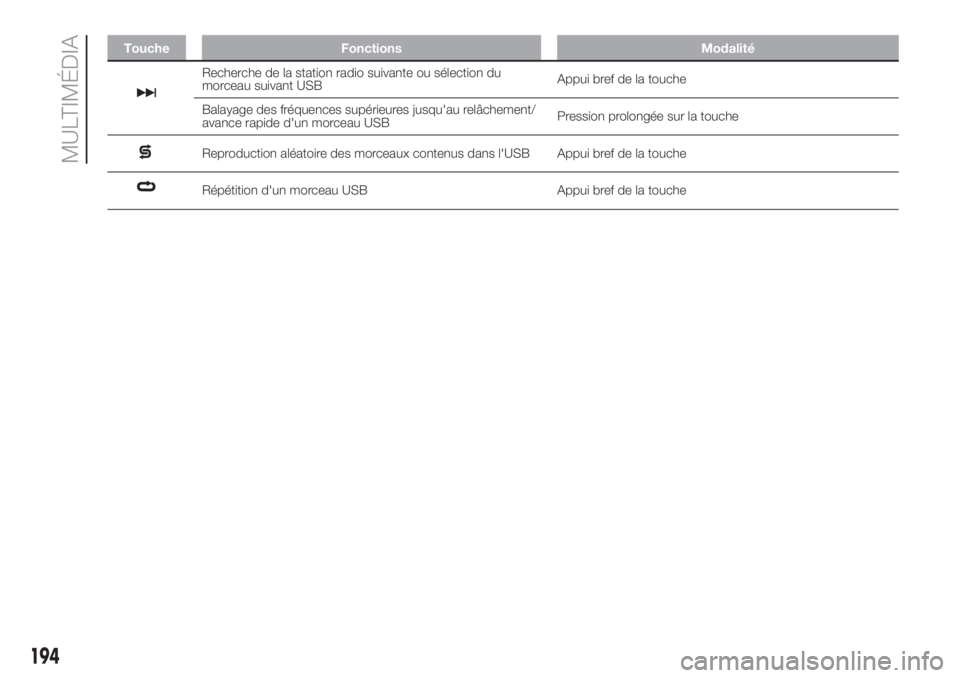

Touche Fonctions Modalité
Recherche de la station radio suivante ou sélection du
morceau suivant USBAppui bref de la touche
Balayage des fréquences supérieures jusqu'au relâchement/
avance rapide d'un morceau USBPression prolongée sur la touche
Reproduction aléatoire des morceaux contenus dans l'USB Appui bref de la touche
Répétition d'un morceau USB Appui bref de la touche
194
MULTIMÉDIA

COMMANDES AU VOLANT
(si l'option est prévue)
Les commandes des fonctions principales du système sont présentes sur le volant pour un contrôle plus simple et pratique.
L'activation de la fonction choisie est commandée, dans certains cas, par la durée de la pression exercée (pression courte ou
prolongée), comme indiqué dans le tableau à la page suivante.
142F0S0620
195

Touche Interaction (pression/rotation)
Désactivation/réactivation du micro pendant une conversation téléphonique
Activation/désactivation de la Pause des sources USB
Activation/désactivation de la fonction Mute des sources Radio
+/–
Pression brève : augmentation/diminution du volume par cran
Pression prolongée : augmentation/diminution continue du volume jusqu'au relâchement de la touche
Pression brève (mode Radio) : sélection de la station suivante/précédente
Pression prolongée (mode Radio) : balayage des fréquences supérieures/inférieures jusqu'au
relâchement de la touche
Pression brève (mode USB) : sélection du morceau suivant/précédent
Pression prolongée (mode USB) : avance rapide/recul rapide jusqu'au relâchement
SRC
sélection des sources audio disponibles : Radio ou USB
196
MULTIMÉDIA

MISE EN FONCTION/
EXTINCTION DU
SYSTÈME
Pour allumer/éteindre le système,
appuyer sur la touche/sélecteur
.
Tourner la touche/sélecteur dans le
sens des aiguilles d'une montre pour
augmenter le volume ou dans le sens
inverse pour le baisser.
MODE RADIO (TUNER)
Le système est équipé des
syntoniseurs suivants : AM, FM.
Sélection du mode Radio
Pour activer le mode Radio, appuyer
sur la touche RADIO sur la façade.
Sélection de la bande de fréquence
Les différents modes de syntonisation
peuvent être sélectionnés en appuyant
sur la touche RADIO sur la façade.
Messages à l'écran
Après avoir sélectionné sur l'écran la
station radio désirée, les informations
suivantes s'afficheront (mode INFO
activé) :
Dans la partie supérieure: la station
présélectionnée, l'heure et les autres
réglages actifs de la radio sont en
surbrillance (ex. : TA).Dans la partie centrale: le nom de la
station à l'écoute, la fréquence et les
informations de texte radio sont en
surbrillance (le cas échéant).
Liste des stations FM
Appuyer sur la touche/sélecteur
BROWSE/ ENTER pour afficher la liste
complète des stations FM pouvant
être reçues.
Mise en mémoire des stations
Radio AM/FM
Les présélections sont disponibles dans
tous les modes du système et sont
activées en touchant l'une des touches
de présélection1-2-3-4-5-6situées
sur la façade.
Si l'on est syntonisé sur une station
radio que l'on souhaite mettre en
mémoire, appuyer et maintenir
le bouton enfoncé correspondant à la
présélection (preset) désirée ou jusqu'à
l'émission d'un signal sonore de
confirmation.
Sélection des stations Radio
AM/FM
Pour effectuer une recherche de la
station radio désirée, appuyer sur les
boutons
ouou bien agir sur la
molette des commandes au volant
ou, en alternative, tourner le
sélecteur « BROWSE/ENTER ».Recherche de la station radio
précédente / suivante
Appuyer brièvement sur les boutons
ou, ou bien agir sur la molette
des commandes au volant
:
lorsque le bouton est relâché, la station
radio précédente ou suivante s'affiche.
Recherche rapide de la station
radio précédente / suivante
Maintenir la pression sur les boutons
oupour effectuer la recherche
rapide : lorsque le bouton est relâché,
on entend la première station radio
pouvant être syntonisée.
MODE MÉDIA
Ce paragraphe décrit les modes
d'interaction concernant le
fonctionnement USB.
Sélection source audio
Appuyer sur le bouton MÉDIA pour
sélectionner la source audio USB.
197

Changement de morceau (suivant/
précédent)
Appuyer brièvement sur le bouton
ou tourner la touche/sélecteur
BROWSE ENTER dans le sens des
aiguilles d'une montre pour lire le
morceau suivant. Appuyer brièvement
sur la touche
ou tourner dans le
sens inverse des aiguilles d'une montre
la touche/le sélecteur BROWSE ENTER
pour retourner au début du morceau
sélectionné si la lecture du morceau
a commencé depuis moins de 3
secondes.
Avance rapide/retour rapide des
pistes
Appuyer et maintenir le bouton
enfoncé pour faire avancer
rapidement le morceau sélectionné ou
maintenir le bouton
enfoncé pour un
recul rapide du morceau.
Sélection d'un morceau (Navigue)
Cette fonction permet de naviguer et de
sélectionner les morceaux contenus
dans le dispositif actif.
Les possibilités de sélection dépendent
du dispositif branché.Par exemple, sur un dispositif USB il est
possible, à l'aide de la touche/sélecteur
BROWSE ENTER, de parcourir aussi
la liste des artistes, des genres
musicaux et des albums présents dans
le dispositif même, selon les
informations enregistrées sur les
morceaux.
Pour chaque liste alphabétique, le
boutonA-B-Csitué sur la façade
permet de passer à la lettre désirée le
long de la liste.
Appuyer sur le bouton BROWSE
ENTER pour activer cette fonction sur
la source en cours de lecture.
Tourner la touche/sélecteur BROWSE
ENTER pour sélectionner la catégorie
désirée, puis appuyer sur la touche/
sélecteur pour confirmer la sélection.
Appuyer sur le boutonsi l'on
désire annuler la fonction.
Affichage des informations du
morceau
Appuyer sur le boutonINFOpour
sélectionner les informations affichées
durant la lecture (Artiste, Album, Genre,
Nom, Dossier, Nom du Fichier).
Appuyer sur le bouton
pour sortir
de la page-écran.Lecture aléatoire des morceaux
Appuyer sur le bouton
pour lire,
dans un ordre aléatoire, les morceaux
contenus dans le dispositif USB.
Appuyer dessus une deuxième fois
pour désactiver la fonction.
Répétition d'un morceau
Appuyer sur le bouton
pour activer
la fonction. L'icône correspondante
s'affichera sur l'écran.
Appuyer dessus une deuxième fois
pour désactiver la fonction.
REMARQUE Certaines clés USB
pourraient ne pas être supportées par
le systèmeUconnect™: dans ce cas,
la commutation automatique du mode
« Radio » au mode « Média » n’aura pas
lieu. Si la lecture du dispositif utilisé n’a
pas lieu, vérifier sa compatibilité en
sélectionnant le mode Média : l’écran
du systèmeUconnect™affichera
un message dédié.
RÉGLAGES
Appuyer sur la touche MENU sur la
façade pour afficher le menu «
Configuration ».
REMARQUE L'affichage des rubriques
du menu peut varier selon les versions.
198
MULTIMÉDIA
