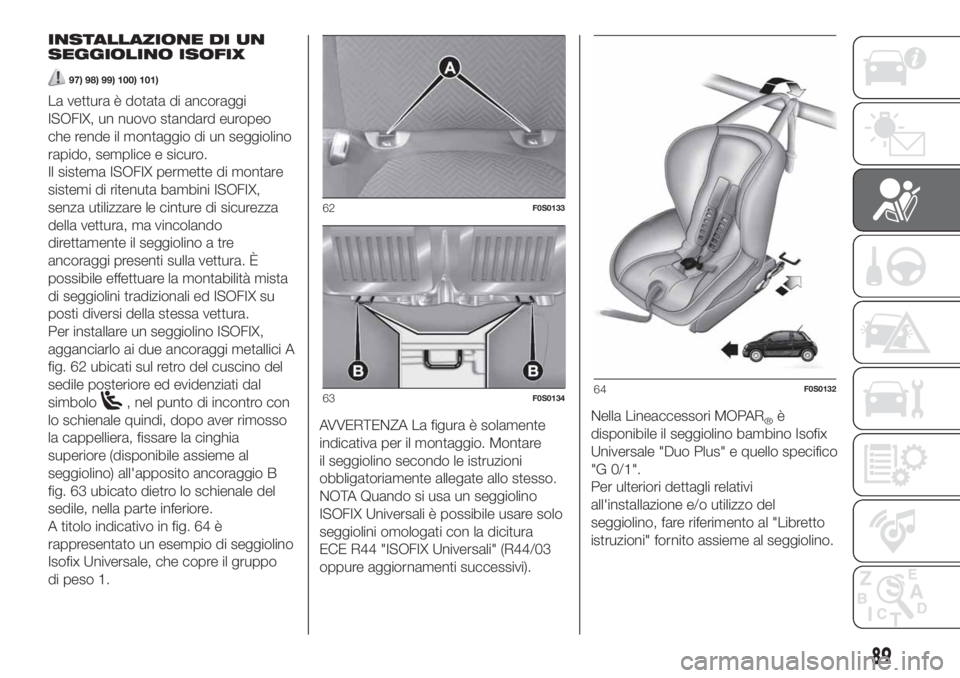

INSTALLAZIONE DI UN
SEGGIOLINO ISOFIX
97) 98) 99) 100) 101)
La vettura è dotata di ancoraggi
ISOFIX, un nuovo standard europeo
che rende il montaggio di un seggiolino
rapido, semplice e sicuro.
Il sistema ISOFIX permette di montare
sistemi di ritenuta bambini ISOFIX,
senza utilizzare le cinture di sicurezza
della vettura, ma vincolando
direttamente il seggiolino a tre
ancoraggi presenti sulla vettura. È
possibile effettuare la montabilità mista
di seggiolini tradizionali ed ISOFIX su
posti diversi della stessa vettura.
Per installare un seggiolino ISOFIX,
agganciarlo ai due ancoraggi metallici A
fig. 62 ubicati sul retro del cuscino del
sedile posteriore ed evidenziati dal
simbolo
, nel punto di incontro con
lo schienale quindi, dopo aver rimosso
la cappelliera, fissare la cinghia
superiore (disponibile assieme al
seggiolino) all'apposito ancoraggio B
fig. 63 ubicato dietro lo schienale del
sedile, nella parte inferiore.
A titolo indicativo in fig. 64 è
rappresentato un esempio di seggiolino
Isofix Universale, che copre il gruppo
di peso 1.AVVERTENZA La figura è solamente
indicativa per il montaggio. Montare
il seggiolino secondo le istruzioni
obbligatoriamente allegate allo stesso.
NOTA Quando si usa un seggiolino
ISOFIX Universali è possibile usare solo
seggiolini omologati con la dicitura
ECE R44 "ISOFIX Universali" (R44/03
oppure aggiornamenti successivi).Nella Lineaccessori MOPAR
®è
disponibile il seggiolino bambino Isofix
Universale "Duo Plus" e quello specifico
"G 0/1".
Per ulteriori dettagli relativi
all'installazione e/o utilizzo del
seggiolino, fare riferimento al "Libretto
istruzioni" fornito assieme al seggiolino.
62F0S0133
63F0S013464F0S0132
89

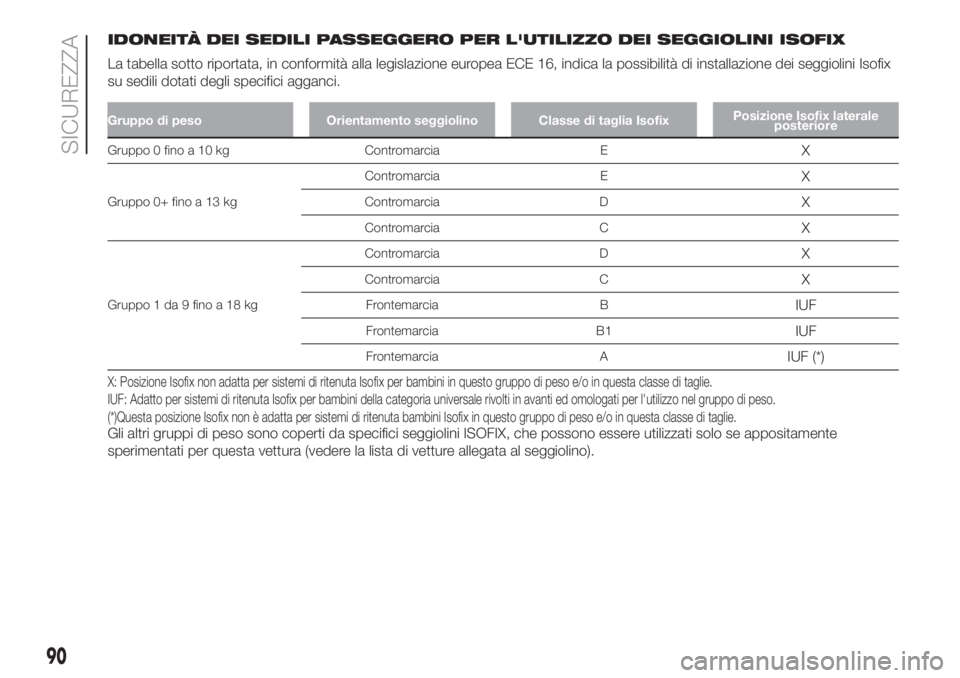

IDONEITÀ DEI SEDILI PASSEGGERO PER L'UTILIZZO DEI SEGGIOLINI ISOFIX
La tabella sotto riportata, in conformità alla legislazione europea ECE 16, indica la possibilità di installazione dei seggiolini Isofix
su sedili dotati degli specifici agganci.
Gruppo di peso Orientamento seggiolino Classe di taglia IsofixPosizione Isofix laterale
posteriore
Gruppo 0 fino a 10 kg Contromarcia EX
Gruppo 0+ fino a 13 kgContromarcia E
X
Contromarcia DX
Contromarcia CX
Gruppo 1 da 9 fino a 18 kgContromarcia D
X
Contromarcia CX
Frontemarcia BIUF
Frontemarcia B1IUF
Frontemarcia AIUF (*)
X: Posizione Isofix non adatta per sistemi di ritenuta Isofix per bambini in questo gruppo di peso e/o in questa classe di taglie.
IUF: Adatto per sistemi di ritenuta Isofix per bambini della categoria universale rivolti in avanti ed omologati per l'utilizzo nel gruppo di peso.
(*)Questa posizione Isofix non è adatta per sistemi di ritenuta bambini Isofix in questo gruppo di peso e/o in questa classe di taglie.
Gli altri gruppi di peso sono coperti da specifici seggiolini ISOFIX, che possono essere utilizzati solo se appositamente
sperimentati per questa vettura (vedere la lista di vetture allegata al seggiolino).
90
SICUREZZA

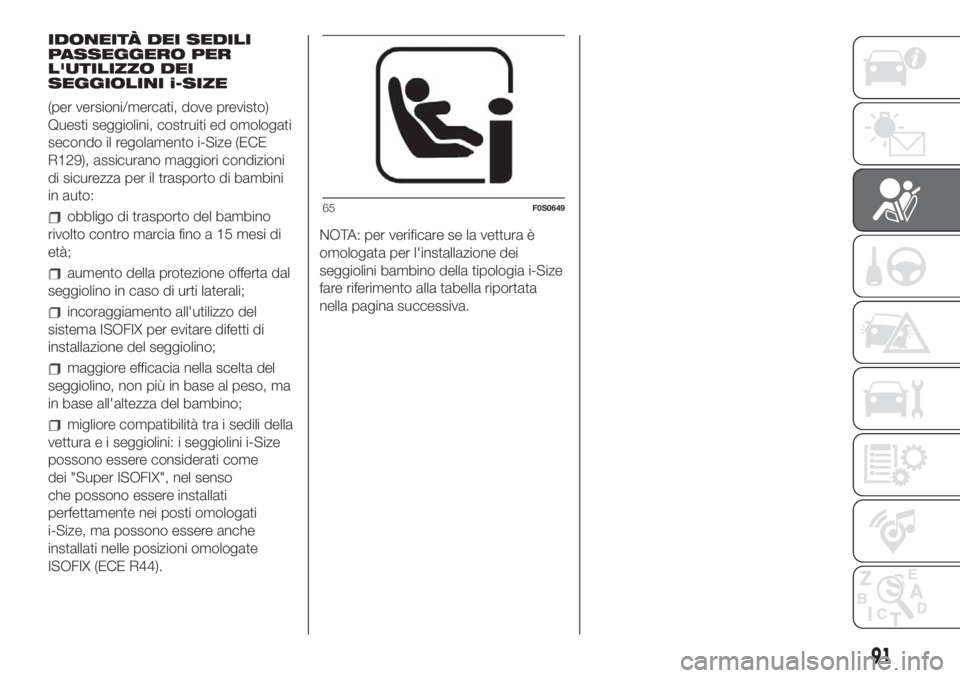

IDONEITÀ DEI SEDILI
PASSEGGERO PER
L'UTILIZZO DEI
SEGGIOLINI i-SIZE
(per versioni/mercati, dove previsto)
Questi seggiolini, costruiti ed omologati
secondo il regolamento i-Size (ECE
R129), assicurano maggiori condizioni
di sicurezza per il trasporto di bambini
in auto:
obbligo di trasporto del bambino
rivolto contro marcia fino a 15 mesi di
età;
aumento della protezione offerta dal
seggiolino in caso di urti laterali;
incoraggiamento all'utilizzo del
sistema ISOFIX per evitare difetti di
installazione del seggiolino;
maggiore efficacia nella scelta del
seggiolino, non più in base al peso, ma
in base all'altezza del bambino;
migliore compatibilità tra i sedili della
vettura e i seggiolini: i seggiolini i-Size
possono essere considerati come
dei "Super ISOFIX", nel senso
che possono essere installati
perfettamente nei posti omologati
i-Size, ma possono essere anche
installati nelle posizioni omologate
ISOFIX (ECE R44).NOTA: per verificare se la vettura è
omologata per l'installazione dei
seggiolini bambino della tipologia i-Size
fare riferimento alla tabella riportata
nella pagina successiva.
65F0S0649
91

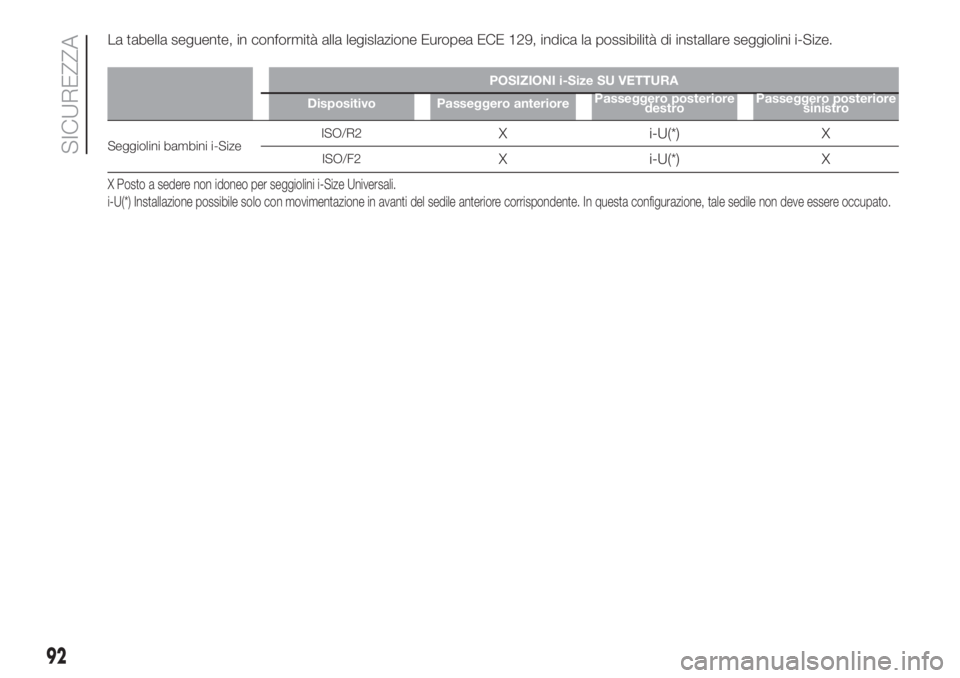

La tabella seguente, in conformità alla legislazione Europea ECE 129, indica la possibilità di installare seggiolini i-Size.
POSIZIONI i-Size SU VETTURA
Dispositivo Passeggero anteriorePasseggero posteriore
destroPasseggero posteriore
sinistro
Seggiolini bambini i-SizeISO/R2X i-U(*) X
ISO/F2X i-U(*) X
X Posto a sedere non idoneo per seggiolini i-Size Universali.
i-U(*) Installazione possibile solo con movimentazione in avanti del sedile anteriore corrispondente. In questa configurazione, tale sedile non deve essere occupato.
92
SICUREZZA

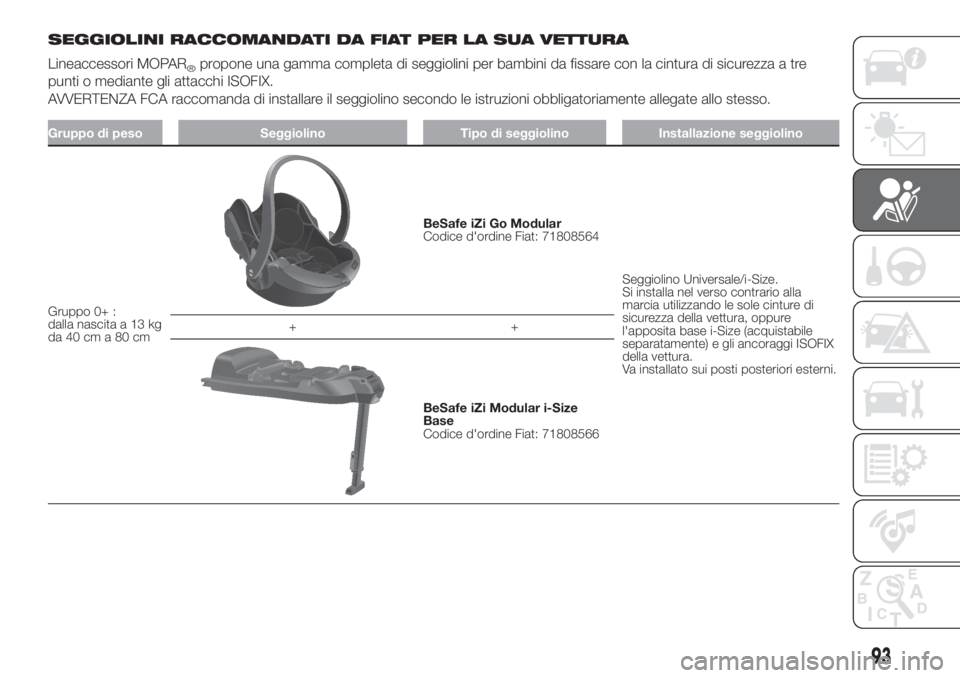

SEGGIOLINI RACCOMANDATI DA FIAT PER LA SUA VETTURA
Lineaccessori MOPAR
®propone una gamma completa di seggiolini per bambini da fissare con la cintura di sicurezza a tre
punti o mediante gli attacchi ISOFIX.
AVVERTENZA FCA raccomanda di installare il seggiolino secondo le istruzioni obbligatoriamente allegate allo stesso.
Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino
Gruppo 0+ :
dalla nascita a 13 kg
da 40 cm a 80 cm
BeSafe iZi Go Modular
Codice d'ordine Fiat: 71808564
Seggiolino Universale/i-Size.
Si installa nel verso contrario alla
marcia utilizzando le sole cinture di
sicurezza della vettura, oppure
l'apposita base i-Size (acquistabile
separatamente) e gli ancoraggi ISOFIX
della vettura.
Va installato sui posti posteriori esterni. ++
BeSafe iZi Modular i-Size
Base
Codice d'ordine Fiat: 71808566
93

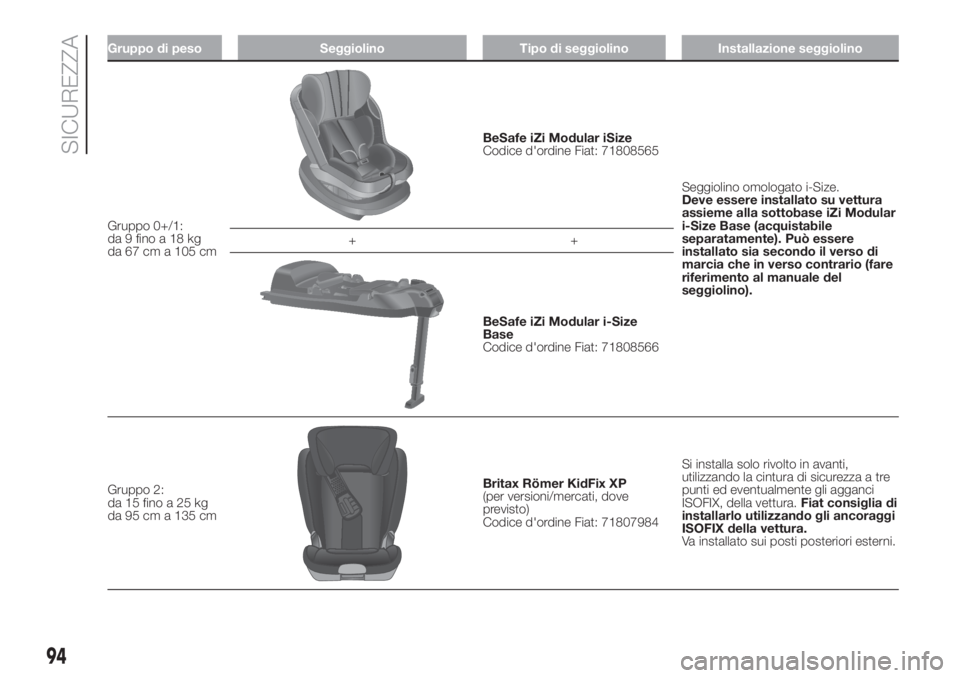

Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino
Gruppo 0+/1:
da9finoa18kg
da 67 cm a 105 cm
BeSafe iZi Modular iSize
Codice d'ordine Fiat: 71808565
Seggiolino omologato i-Size.
Deve essere installato su vettura
assieme alla sottobase iZi Modular
i-Size Base (acquistabile
separatamente). Può essere
installato sia secondo il verso di
marcia che in verso contrario (fare
riferimento al manuale del
seggiolino). ++
BeSafe iZi Modular i-Size
Base
Codice d'ordine Fiat: 71808566
Gruppo 2:
da 15 fino a 25 kg
da 95 cm a 135 cm
Britax Römer KidFix XP
(per versioni/mercati, dove
previsto)
Codice d'ordine Fiat: 71807984Si installa solo rivolto in avanti,
utilizzando la cintura di sicurezza a tre
punti ed eventualmente gli agganci
ISOFIX, della vettura.Fiat consiglia di
installarlo utilizzando gli ancoraggi
ISOFIX della vettura.
Va installato sui posti posteriori esterni.
94
SICUREZZA

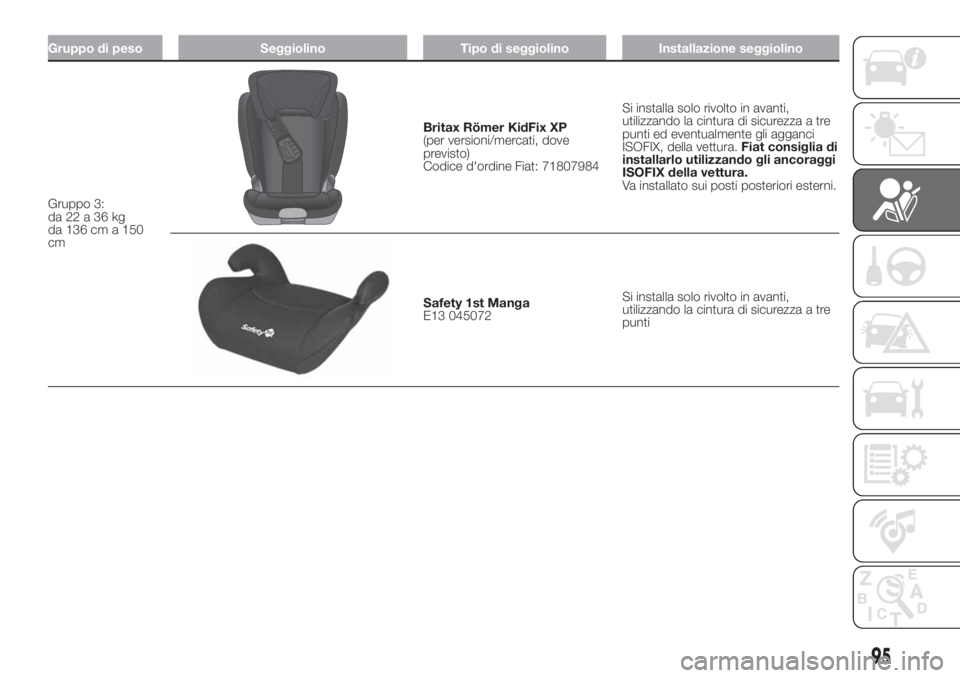

Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino
Gruppo 3:
da22a36kg
da 136 cm a 150
cm
Britax Römer KidFix XP
(per versioni/mercati, dove
previsto)
Codice d'ordine Fiat: 71807984Si installa solo rivolto in avanti,
utilizzando la cintura di sicurezza a tre
punti ed eventualmente gli agganci
ISOFIX, della vettura.Fiat consiglia di
installarlo utilizzando gli ancoraggi
ISOFIX della vettura.
Va installato sui posti posteriori esterni.
Safety 1st Manga
E13 045072Si installa solo rivolto in avanti,
utilizzando la cintura di sicurezza a tre
punti
95

Principali avvertenze da seguire per
trasportare bambini in modo
sicuro:
Installare i seggiolini bambini sul
sedile posteriore, in quanto questa
risulta essere la posizione più protetta in
caso d'urto.
Mantenere il più a lungo possibile il
seggiolino nella posizione contromarcia,
possibilmente fino a 3-4 anni di età del
bambino.
In caso di disattivazione dell'air bag
frontale lato passeggero controllare
sempre, tramite l'accensione a luce
fissa dell'apposita spia, l'avvenuta
disattivazione.
Attenersi scrupolosamente alle
istruzioni fornite con il seggiolino
stesso. Conservarle nella vettura
insieme ai documenti e al presente
libretto. Non utilizzare seggiolini usati
privi delle istruzioni di uso.
Ciascun sistema di ritenuta è
rigorosamente monoposto; non
trasportarvi mai due bambini
contemporaneamente.
Verificare sempre che le cinture di
sicurezza non appoggino sul collo
del bambino.
Verificare sempre, con una prova di
trazione sul nastro, l'avvenuto aggancio
delle cinture di sicurezza.
Durante il viaggio non permettere al
bambino di assumere posizioni
anomale o di slacciare le cinture di
sicurezza.
Non permettere al bambino di
mettere la parte diagonale della cintura
di sicurezza sotto le braccia o dietro
la schiena.
Non trasportare mai bambini in
braccio, neppure neonati. Nessuno
infatti è in grado di trattenerli in caso di
urto.
Se la vettura è stata coinvolta in un
incidente stradale, sostituire il
seggiolino per bambini con uno nuovo.
Inoltre far sostituire, a seconda della
tipologia di seggiolino installato, gli
ancoraggi isofix o la cintura di sicurezza
alla quale il seggiolino era vincolato.
In caso di necessità è possibile
rimuovere l'appoggiatesta posteriore
per favorire l'installazione di un
seggiolino. L'appoggiatesta deve
essere sempre presente in vettura e
montato in caso di utilizzo del posto a
sedere da parte di un adulto o di un
bambino seduto su un seggiolino senza
schienale.
ATTENZIONE
89)GRAVE PERICOLO In presenza di air
bag frontale lato passeggero attivato,
non disporre sul sedile anteriore
passeggero seggiolini bambino che si
montano nel verso opposto a quello di
marcia. L'attivazione dell'air bag, in caso di
urto, potrebbe produrre lesioni mortali al
bambino trasportato indipendentemente
dalla gravità dell'urto. Si consiglia pertanto
di trasportare, sempre, i bambini seduti
sul proprio seggiolino sul sedile posteriore,
in quanto questa risulta la posizione più
protetta in caso di urto.
90)L'obbligo di disattivare l'air bag se si
installa un seggiolino bambini rivolto contro
marcia è riportato con opportuna
simbologia sull'etichetta ubicata sull'aletta
parasole. Attenersi sempre a quanto
riportato sull'aletta parasole lato
passeggero (vedere quanto descritto al
paragrafo "Sistema di protezione
supplementare (SRS) - Air bag").
91)Nel caso sia necessario trasportare un
bambino sul sedile anteriore lato
passeggero con un seggiolino che si
monta nel verso contrario di marcia, gli air
bag lato passeggero frontale e laterale
(Side bag) devono essere disattivati
agendo sul Menu principale del display,
verificandone l'avvenuta disattivazione
tramite l'accensione della spia
ubicata
sulla plancia in posizione centrale. Inoltre
il sedile passeggero dovrà essere regolato
nella posizione più arretrata, al fine di
evitare eventuali contatti del seggiolino
bambini con la plancia.
96
SICUREZZA

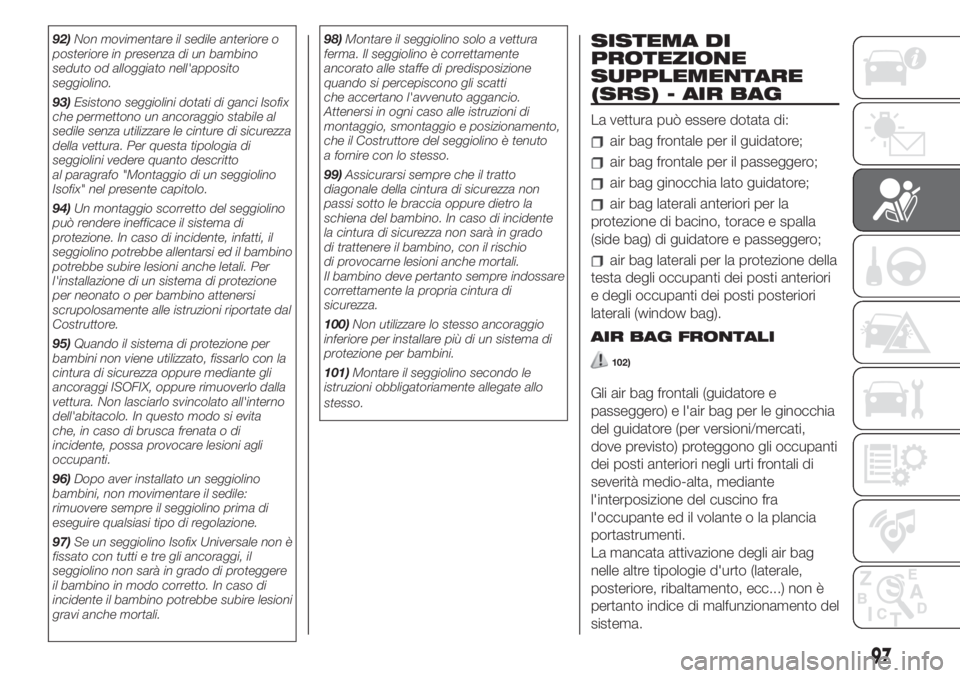

92)Non movimentare il sedile anteriore o
posteriore in presenza di un bambino
seduto od alloggiato nell'apposito
seggiolino.
93)Esistono seggiolini dotati di ganci Isofix
che permettono un ancoraggio stabile al
sedile senza utilizzare le cinture di sicurezza
della vettura. Per questa tipologia di
seggiolini vedere quanto descritto
al paragrafo "Montaggio di un seggiolino
Isofix" nel presente capitolo.
94)Un montaggio scorretto del seggiolino
può rendere inefficace il sistema di
protezione. In caso di incidente, infatti, il
seggiolino potrebbe allentarsi ed il bambino
potrebbe subire lesioni anche letali. Per
l'installazione di un sistema di protezione
per neonato o per bambino attenersi
scrupolosamente alle istruzioni riportate dal
Costruttore.
95)Quando il sistema di protezione per
bambini non viene utilizzato, fissarlo con la
cintura di sicurezza oppure mediante gli
ancoraggi ISOFIX, oppure rimuoverlo dalla
vettura. Non lasciarlo svincolato all'interno
dell'abitacolo. In questo modo si evita
che, in caso di brusca frenata o di
incidente, possa provocare lesioni agli
occupanti.
96)Dopo aver installato un seggiolino
bambini, non movimentare il sedile:
rimuovere sempre il seggiolino prima di
eseguire qualsiasi tipo di regolazione.
97)Se un seggiolino Isofix Universale non è
fissato con tutti e tre gli ancoraggi, il
seggiolino non sarà in grado di proteggere
il bambino in modo corretto. In caso di
incidente il bambino potrebbe subire lesioni
gravi anche mortali.98)Montare il seggiolino solo a vettura
ferma. Il seggiolino è correttamente
ancorato alle staffe di predisposizione
quando si percepiscono gli scatti
che accertano l'avvenuto aggancio.
Attenersi in ogni caso alle istruzioni di
montaggio, smontaggio e posizionamento,
che il Costruttore del seggiolino è tenuto
a fornire con lo stesso.
99)Assicurarsi sempre che il tratto
diagonale della cintura di sicurezza non
passi sotto le braccia oppure dietro la
schiena del bambino. In caso di incidente
la cintura di sicurezza non sarà in grado
di trattenere il bambino, con il rischio
di provocarne lesioni anche mortali.
Il bambino deve pertanto sempre indossare
correttamente la propria cintura di
sicurezza.
100)Non utilizzare lo stesso ancoraggio
inferiore per installare più di un sistema di
protezione per bambini.
101)Montare il seggiolino secondo le
istruzioni obbligatoriamente allegate allo
stesso.SISTEMA DI
PROTEZIONE
SUPPLEMENTARE
(SRS) - AIR BAG
La vettura può essere dotata di:
air bag frontale per il guidatore;
air bag frontale per il passeggero;
air bag ginocchia lato guidatore;
air bag laterali anteriori per la
protezione di bacino, torace e spalla
(side bag) di guidatore e passeggero;
air bag laterali per la protezione della
testa degli occupanti dei posti anteriori
e degli occupanti dei posti posteriori
laterali (window bag).
AIR BAG FRONTALI
102)
Gli air bag frontali (guidatore e
passeggero) e l'air bag per le ginocchia
del guidatore (per versioni/mercati,
dove previsto) proteggono gli occupanti
dei posti anteriori negli urti frontali di
severità medio-alta, mediante
l'interposizione del cuscino fra
l'occupante ed il volante o la plancia
portastrumenti.
La mancata attivazione degli air bag
nelle altre tipologie d'urto (laterale,
posteriore, ribaltamento, ecc...) non è
pertanto indice di malfunzionamento del
sistema.
97

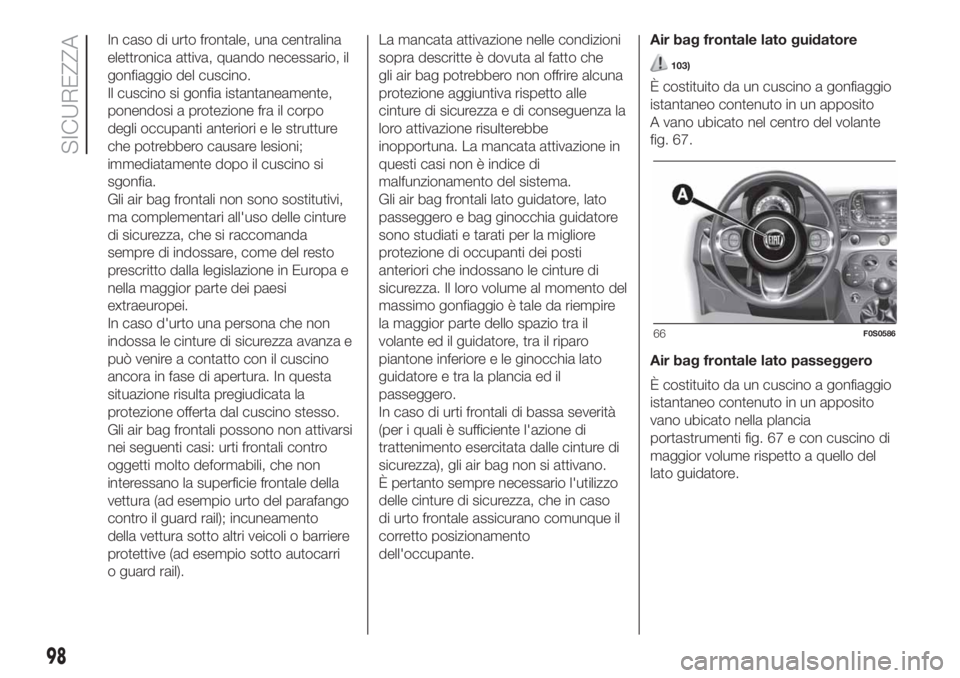

In caso di urto frontale, una centralina
elettronica attiva, quando necessario, il
gonfiaggio del cuscino.
Il cuscino si gonfia istantaneamente,
ponendosi a protezione fra il corpo
degli occupanti anteriori e le strutture
che potrebbero causare lesioni;
immediatamente dopo il cuscino si
sgonfia.
Gli air bag frontali non sono sostitutivi,
ma complementari all'uso delle cinture
di sicurezza, che si raccomanda
sempre di indossare, come del resto
prescritto dalla legislazione in Europa e
nella maggior parte dei paesi
extraeuropei.
In caso d'urto una persona che non
indossa le cinture di sicurezza avanza e
può venire a contatto con il cuscino
ancora in fase di apertura. In questa
situazione risulta pregiudicata la
protezione offerta dal cuscino stesso.
Gli air bag frontali possono non attivarsi
nei seguenti casi: urti frontali contro
oggetti molto deformabili, che non
interessano la superficie frontale della
vettura (ad esempio urto del parafango
contro il guard rail); incuneamento
della vettura sotto altri veicoli o barriere
protettive (ad esempio sotto autocarri
o guard rail).La mancata attivazione nelle condizioni
sopra descritte è dovuta al fatto che
gli air bag potrebbero non offrire alcuna
protezione aggiuntiva rispetto alle
cinture di sicurezza e di conseguenza la
loro attivazione risulterebbe
inopportuna. La mancata attivazione in
questi casi non è indice di
malfunzionamento del sistema.
Gli air bag frontali lato guidatore, lato
passeggero e bag ginocchia guidatore
sono studiati e tarati per la migliore
protezione di occupanti dei posti
anteriori che indossano le cinture di
sicurezza. Il loro volume al momento del
massimo gonfiaggio è tale da riempire
la maggior parte dello spazio tra il
volante ed il guidatore, tra il riparo
piantone inferiore e le ginocchia lato
guidatore e tra la plancia ed il
passeggero.
In caso di urti frontali di bassa severità
(per i quali è sufficiente l'azione di
trattenimento esercitata dalle cinture di
sicurezza), gli air bag non si attivano.
È pertanto sempre necessario l'utilizzo
delle cinture di sicurezza, che in caso
di urto frontale assicurano comunque il
corretto posizionamento
dell'occupante.Air bag frontale lato guidatore
103)
È costituito da un cuscino a gonfiaggio
istantaneo contenuto in un apposito
A vano ubicato nel centro del volante
fig. 67.
Air bag frontale lato passeggero
È costituito da un cuscino a gonfiaggio
istantaneo contenuto in un apposito
vano ubicato nella plancia
portastrumenti fig. 67 e con cuscino di
maggior volume rispetto a quello del
lato guidatore.
66F0S0586
98
SICUREZZA
