FIAT 500 2020 Libretto Uso Manutenzione (in Italian)

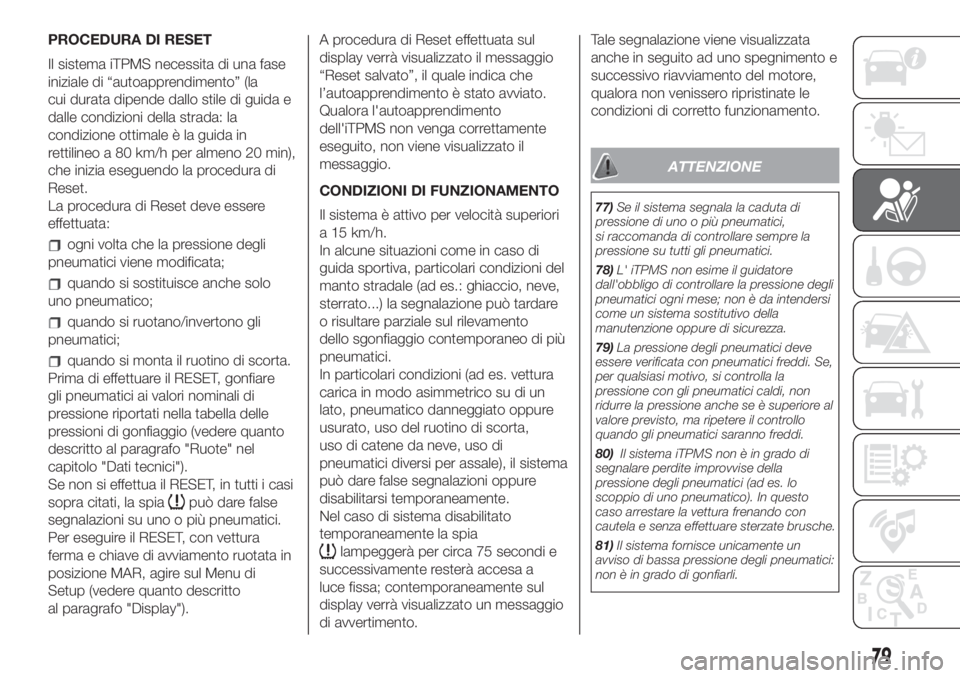

PROCEDURA DI RESET
Il sistema iTPMS necessita di una fase
iniziale di “autoapprendimento” (la
cui durata dipende dallo stile di guida e
dalle condizioni della strada: la
condizione ottimale è la guida in
rettilineo a 80 km/h per almeno 20 min),
che inizia eseguendo la procedura di
Reset.
La procedura di Reset deve essere
effettuata:
ogni volta che la pressione degli
pneumatici viene modificata;
quando si sostituisce anche solo
uno pneumatico;
quando si ruotano/invertono gli
pneumatici;
quando si monta il ruotino di scorta.
Prima di effettuare il RESET, gonfiare
gli pneumatici ai valori nominali di
pressione riportati nella tabella delle
pressioni di gonfiaggio (vedere quanto
descritto al paragrafo "Ruote" nel
capitolo "Dati tecnici").
Se non si effettua il RESET, in tutti i casi
sopra citati, la spia
può dare false
segnalazioni su uno o più pneumatici.
Per eseguire il RESET, con vettura
ferma e chiave di avviamento ruotata in
posizione MAR, agire sul Menu di
Setup (vedere quanto descritto
al paragrafo "Display").A procedura di Reset effettuata sul
display verrà visualizzato il messaggio
“Reset salvato”, il quale indica che
l’autoapprendimento è stato avviato.
Qualora l'autoapprendimento
dell'iTPMS non venga correttamente
eseguito, non viene visualizzato il
messaggio.
CONDIZIONI DI FUNZIONAMENTO
Il sistema è attivo per velocità superiori
a 15 km/h.
In alcune situazioni come in caso di
guida sportiva, particolari condizioni del
manto stradale (ad es.: ghiaccio, neve,
sterrato...) la segnalazione può tardare
o risultare parziale sul rilevamento
dello sgonfiaggio contemporaneo di più
pneumatici.
In particolari condizioni (ad es. vettura
carica in modo asimmetrico su di un
lato, pneumatico danneggiato oppure
usurato, uso del ruotino di scorta,
uso di catene da neve, uso di
pneumatici diversi per assale), il sistema
può dare false segnalazioni oppure
disabilitarsi temporaneamente.
Nel caso di sistema disabilitato
temporaneamente la spia
lampeggerà per circa 75 secondi e
successivamente resterà accesa a
luce fissa; contemporaneamente sul
display verrà visualizzato un messaggio
di avvertimento.Tale segnalazione viene visualizzata
anche in seguito ad uno spegnimento e
successivo riavviamento del motore,
qualora non venissero ripristinate le
condizioni di corretto funzionamento.
ATTENZIONE
77)Se il sistema segnala la caduta di
pressione di uno o più pneumatici,
si raccomanda di controllare sempre la
pressione su tutti gli pneumatici.
78)L' iTPMS non esime il guidatore
dall'obbligo di controllare la pressione degli
pneumatici ogni mese; non è da intendersi
come un sistema sostitutivo della
manutenzione oppure di sicurezza.
79)La pressione degli pneumatici deve
essere verificata con pneumatici freddi. Se,
per qualsiasi motivo, si controlla la
pressione con gli pneumatici caldi, non
ridurre la pressione anche se è superiore al
valore previsto, ma ripetere il controllo
quando gli pneumatici saranno freddi.
80)Il sistema iTPMS non è in grado di
segnalare perdite improvvise della
pressione degli pneumatici (ad es. lo
scoppio di uno pneumatico). In questo
caso arrestare la vettura frenando con
cautela e senza effettuare sterzate brusche.
81)Il sistema fornisce unicamente un
avviso di bassa pressione degli pneumatici:
non è in grado di gonfiarli.
79

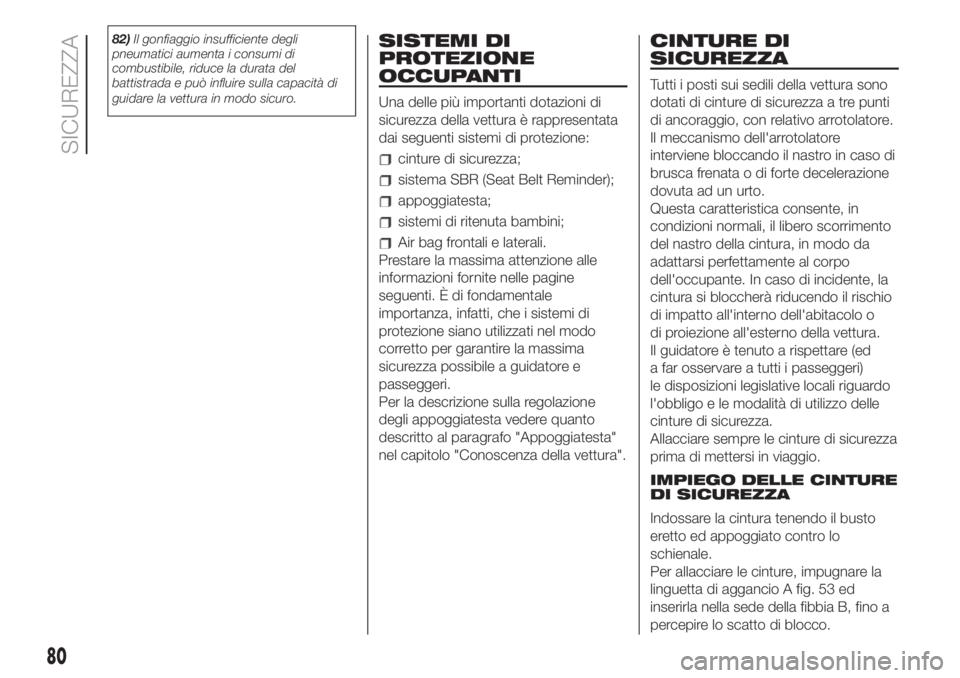

82)Il gonfiaggio insufficiente degli
pneumatici aumenta i consumi di
combustibile, riduce la durata del
battistrada e può influire sulla capacità di
guidare la vettura in modo sicuro.SISTEMI DI
PROTEZIONE
OCCUPANTI
Una delle più importanti dotazioni di
sicurezza della vettura è rappresentata
dai seguenti sistemi di protezione:
cinture di sicurezza;
sistema SBR (Seat Belt Reminder);
appoggiatesta;
sistemi di ritenuta bambini;
Air bag frontali e laterali.
Prestare la massima attenzione alle
informazioni fornite nelle pagine
seguenti. È di fondamentale
importanza, infatti, che i sistemi di
protezione siano utilizzati nel modo
corretto per garantire la massima
sicurezza possibile a guidatore e
passeggeri.
Per la descrizione sulla regolazione
degli appoggiatesta vedere quanto
descritto al paragrafo "Appoggiatesta"
nel capitolo "Conoscenza della vettura".
CINTURE DI
SICUREZZA
Tutti i posti sui sedili della vettura sono
dotati di cinture di sicurezza a tre punti
di ancoraggio, con relativo arrotolatore.
Il meccanismo dell'arrotolatore
interviene bloccando il nastro in caso di
brusca frenata o di forte decelerazione
dovuta ad un urto.
Questa caratteristica consente, in
condizioni normali, il libero scorrimento
del nastro della cintura, in modo da
adattarsi perfettamente al corpo
dell'occupante. In caso di incidente, la
cintura si bloccherà riducendo il rischio
di impatto all'interno dell'abitacolo o
di proiezione all'esterno della vettura.
Il guidatore è tenuto a rispettare (ed
a far osservare a tutti i passeggeri)
le disposizioni legislative locali riguardo
l'obbligo e le modalità di utilizzo delle
cinture di sicurezza.
Allacciare sempre le cinture di sicurezza
prima di mettersi in viaggio.
IMPIEGO DELLE CINTURE
DI SICUREZZA
Indossare la cintura tenendo il busto
eretto ed appoggiato contro lo
schienale.
Per allacciare le cinture, impugnare la
linguetta di aggancio A fig. 53 ed
inserirla nella sede della fibbia B, fino a
percepire lo scatto di blocco.
80
SICUREZZA

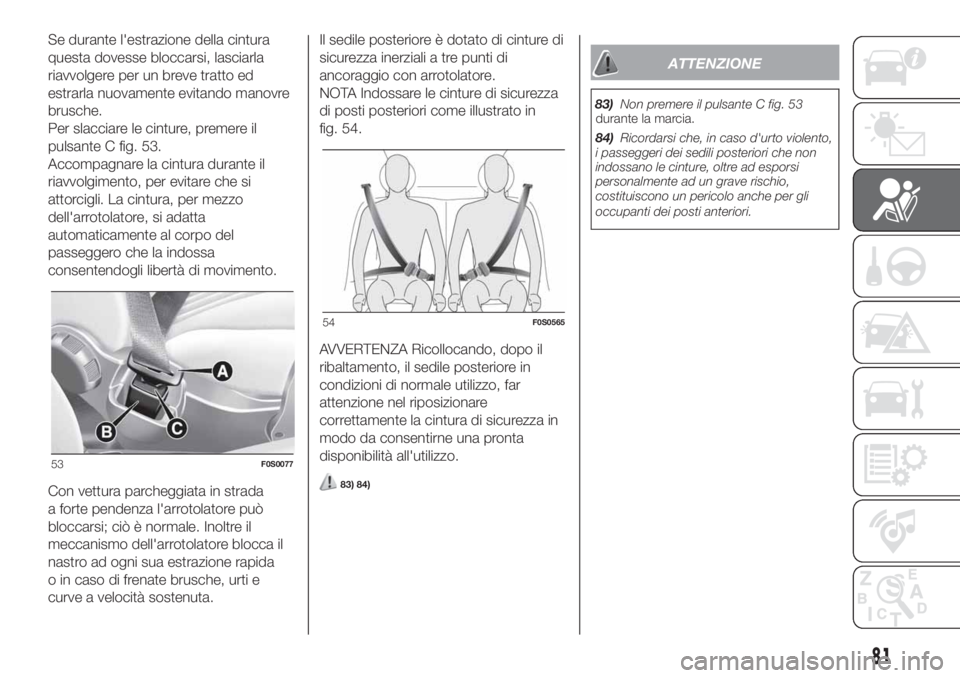

Se durante l'estrazione della cintura
questa dovesse bloccarsi, lasciarla
riavvolgere per un breve tratto ed
estrarla nuovamente evitando manovre
brusche.
Per slacciare le cinture, premere il
pulsante C fig. 53.
Accompagnare la cintura durante il
riavvolgimento, per evitare che si
attorcigli. La cintura, per mezzo
dell'arrotolatore, si adatta
automaticamente al corpo del
passeggero che la indossa
consentendogli libertà di movimento.
Con vettura parcheggiata in strada
a forte pendenza l'arrotolatore può
bloccarsi; ciò è normale. Inoltre il
meccanismo dell'arrotolatore blocca il
nastro ad ogni sua estrazione rapida
o in caso di frenate brusche, urti e
curve a velocità sostenuta.Il sedile posteriore è dotato di cinture di
sicurezza inerziali a tre punti di
ancoraggio con arrotolatore.
NOTA Indossare le cinture di sicurezza
di posti posteriori come illustrato in
fig. 54.
AVVERTENZA Ricollocando, dopo il
ribaltamento, il sedile posteriore in
condizioni di normale utilizzo, far
attenzione nel riposizionare
correttamente la cintura di sicurezza in
modo da consentirne una pronta
disponibilità all'utilizzo.
83) 84)
ATTENZIONE
83)Non premere il pulsante C fig. 53
durante la marcia.
84)Ricordarsi che, in caso d'urto violento,
i passeggeri dei sedili posteriori che non
indossano le cinture, oltre ad esporsi
personalmente ad un grave rischio,
costituiscono un pericolo anche per gli
occupanti dei posti anteriori.
53F0S0077
54F0S0565
81

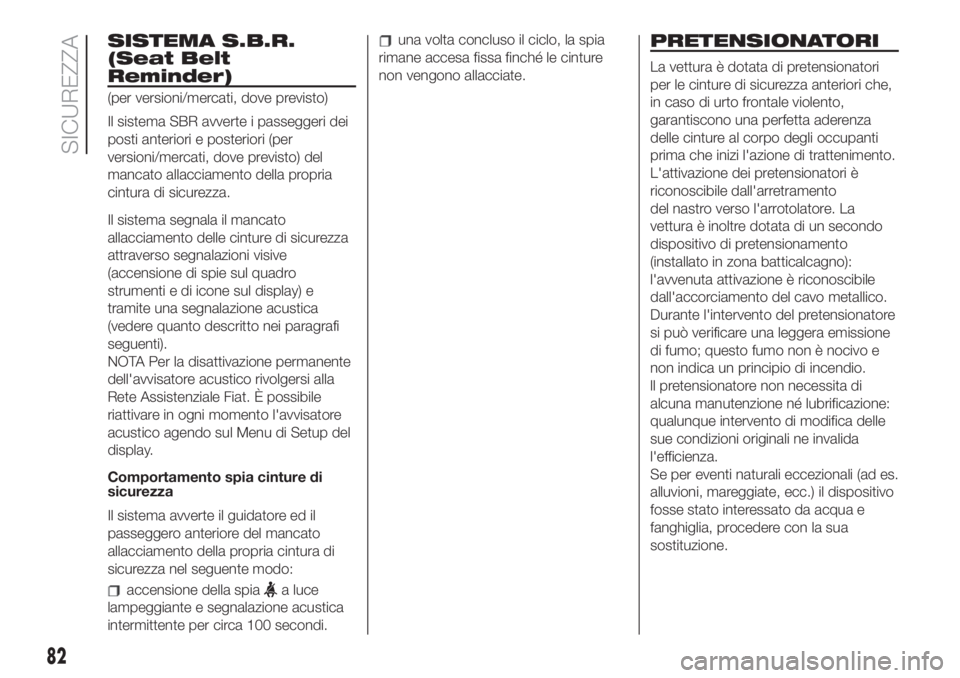

SISTEMA S.B.R.
(Seat Belt
Reminder)
(per versioni/mercati, dove previsto)
Il sistema SBR avverte i passeggeri dei
posti anteriori e posteriori (per
versioni/mercati, dove previsto) del
mancato allacciamento della propria
cintura di sicurezza.
Il sistema segnala il mancato
allacciamento delle cinture di sicurezza
attraverso segnalazioni visive
(accensione di spie sul quadro
strumenti e di icone sul display) e
tramite una segnalazione acustica
(vedere quanto descritto nei paragrafi
seguenti).
NOTA Per la disattivazione permanente
dell'avvisatore acustico rivolgersi alla
Rete Assistenziale Fiat. È possibile
riattivare in ogni momento l'avvisatore
acustico agendo sul Menu di Setup del
display.
Comportamento spia cinture di
sicurezza
Il sistema avverte il guidatore ed il
passeggero anteriore del mancato
allacciamento della propria cintura di
sicurezza nel seguente modo:
accensione della spiaa luce
lampeggiante e segnalazione acustica
intermittente per circa 100 secondi.
una volta concluso il ciclo, la spia
rimane accesa fissa finché le cinture
non vengono allacciate.PRETENSIONATORI
La vettura è dotata di pretensionatori
per le cinture di sicurezza anteriori che,
in caso di urto frontale violento,
garantiscono una perfetta aderenza
delle cinture al corpo degli occupanti
prima che inizi l'azione di trattenimento.
L'attivazione dei pretensionatori è
riconoscibile dall'arretramento
del nastro verso l'arrotolatore. La
vettura è inoltre dotata di un secondo
dispositivo di pretensionamento
(installato in zona batticalcagno):
l'avvenuta attivazione è riconoscibile
dall'accorciamento del cavo metallico.
Durante l'intervento del pretensionatore
si può verificare una leggera emissione
di fumo; questo fumo non è nocivo e
non indica un principio di incendio.
ll pretensionatore non necessita di
alcuna manutenzione né lubrificazione:
qualunque intervento di modifica delle
sue condizioni originali ne invalida
l'efficienza.
Se per eventi naturali eccezionali (ad es.
alluvioni, mareggiate, ecc.) il dispositivo
fosse stato interessato da acqua e
fanghiglia, procedere con la sua
sostituzione.
82
SICUREZZA

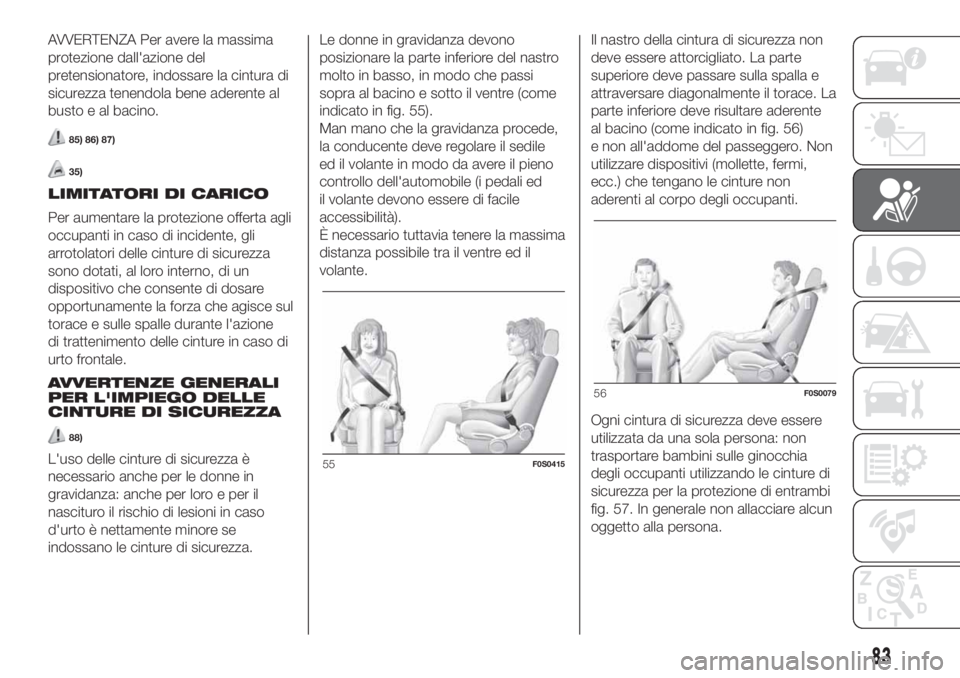

AVVERTENZA Per avere la massima
protezione dall'azione del
pretensionatore, indossare la cintura di
sicurezza tenendola bene aderente al
busto e al bacino.
85) 86) 87)
35)
LIMITATORI DI CARICO
Per aumentare la protezione offerta agli
occupanti in caso di incidente, gli
arrotolatori delle cinture di sicurezza
sono dotati, al loro interno, di un
dispositivo che consente di dosare
opportunamente la forza che agisce sul
torace e sulle spalle durante l'azione
di trattenimento delle cinture in caso di
urto frontale.
AVVERTENZE GENERALI
PER L'IMPIEGO DELLE
CINTURE DI SICUREZZA
88)
L'uso delle cinture di sicurezza è
necessario anche per le donne in
gravidanza: anche per loro e per il
nascituro il rischio di lesioni in caso
d'urto è nettamente minore se
indossano le cinture di sicurezza.Le donne in gravidanza devono
posizionare la parte inferiore del nastro
molto in basso, in modo che passi
sopra al bacino e sotto il ventre (come
indicato in fig. 55).
Man mano che la gravidanza procede,
la conducente deve regolare il sedile
ed il volante in modo da avere il pieno
controllo dell'automobile (i pedali ed
il volante devono essere di facile
accessibilità).
È necessario tuttavia tenere la massima
distanza possibile tra il ventre ed il
volante.Il nastro della cintura di sicurezza non
deve essere attorcigliato. La parte
superiore deve passare sulla spalla e
attraversare diagonalmente il torace. La
parte inferiore deve risultare aderente
al bacino (come indicato in fig. 56)
e non all'addome del passeggero. Non
utilizzare dispositivi (mollette, fermi,
ecc.) che tengano le cinture non
aderenti al corpo degli occupanti.
Ogni cintura di sicurezza deve essere
utilizzata da una sola persona: non
trasportare bambini sulle ginocchia
degli occupanti utilizzando le cinture di
sicurezza per la protezione di entrambi
fig. 57. In generale non allacciare alcun
oggetto alla persona.55F0S0415
56F0S0079
83

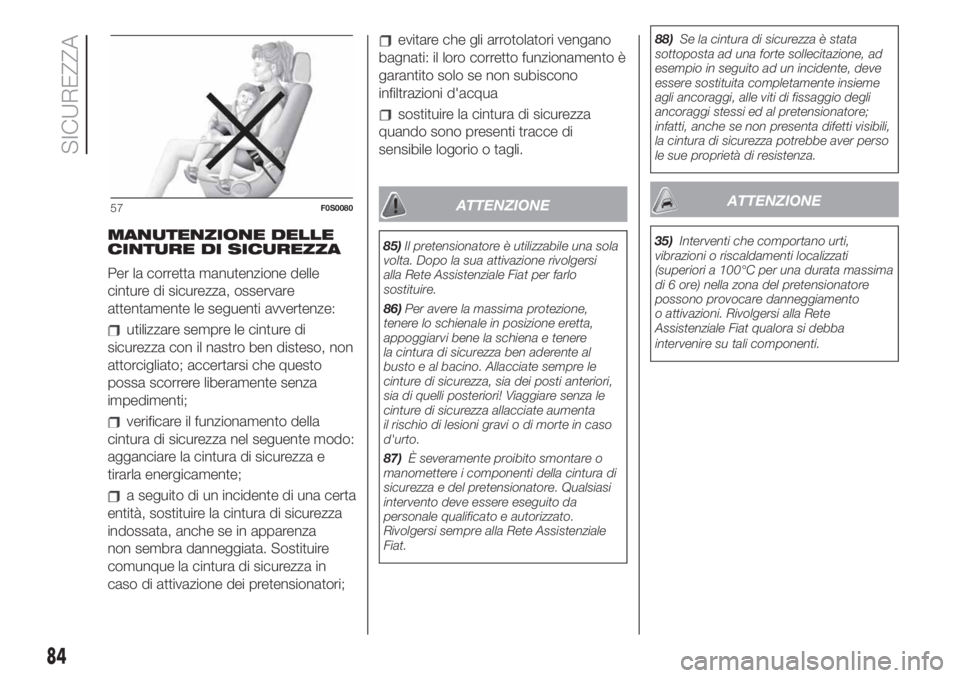

MANUTENZIONE DELLE
CINTURE DI SICUREZZA
Per la corretta manutenzione delle
cinture di sicurezza, osservare
attentamente le seguenti avvertenze:
utilizzare sempre le cinture di
sicurezza con il nastro ben disteso, non
attorcigliato; accertarsi che questo
possa scorrere liberamente senza
impedimenti;
verificare il funzionamento della
cintura di sicurezza nel seguente modo:
agganciare la cintura di sicurezza e
tirarla energicamente;
a seguito di un incidente di una certa
entità, sostituire la cintura di sicurezza
indossata, anche se in apparenza
non sembra danneggiata. Sostituire
comunque la cintura di sicurezza in
caso di attivazione dei pretensionatori;
evitare che gli arrotolatori vengano
bagnati: il loro corretto funzionamento è
garantito solo se non subiscono
infiltrazioni d'acqua
sostituire la cintura di sicurezza
quando sono presenti tracce di
sensibile logorio o tagli.
ATTENZIONE
85)Il pretensionatore è utilizzabile una sola
volta. Dopo la sua attivazione rivolgersi
alla Rete Assistenziale Fiat per farlo
sostituire.
86)Per avere la massima protezione,
tenere lo schienale in posizione eretta,
appoggiarvi bene la schiena e tenere
la cintura di sicurezza ben aderente al
busto e al bacino. Allacciate sempre le
cinture di sicurezza, sia dei posti anteriori,
sia di quelli posteriori! Viaggiare senza le
cinture di sicurezza allacciate aumenta
il rischio di lesioni gravi o di morte in caso
d'urto.
87)È severamente proibito smontare o
manomettere i componenti della cintura di
sicurezza e del pretensionatore. Qualsiasi
intervento deve essere eseguito da
personale qualificato e autorizzato.
Rivolgersi sempre alla Rete Assistenziale
Fiat.88)Se la cintura di sicurezza è stata
sottoposta ad una forte sollecitazione, ad
esempio in seguito ad un incidente, deve
essere sostituita completamente insieme
agli ancoraggi, alle viti di fissaggio degli
ancoraggi stessi ed al pretensionatore;
infatti, anche se non presenta difetti visibili,
la cintura di sicurezza potrebbe aver perso
le sue proprietà di resistenza.
ATTENZIONE
35)Interventi che comportano urti,
vibrazioni o riscaldamenti localizzati
(superiori a 100°C per una durata massima
di 6 ore) nella zona del pretensionatore
possono provocare danneggiamento
o attivazioni. Rivolgersi alla Rete
Assistenziale Fiat qualora si debba
intervenire su tali componenti.
57F0S0080
84

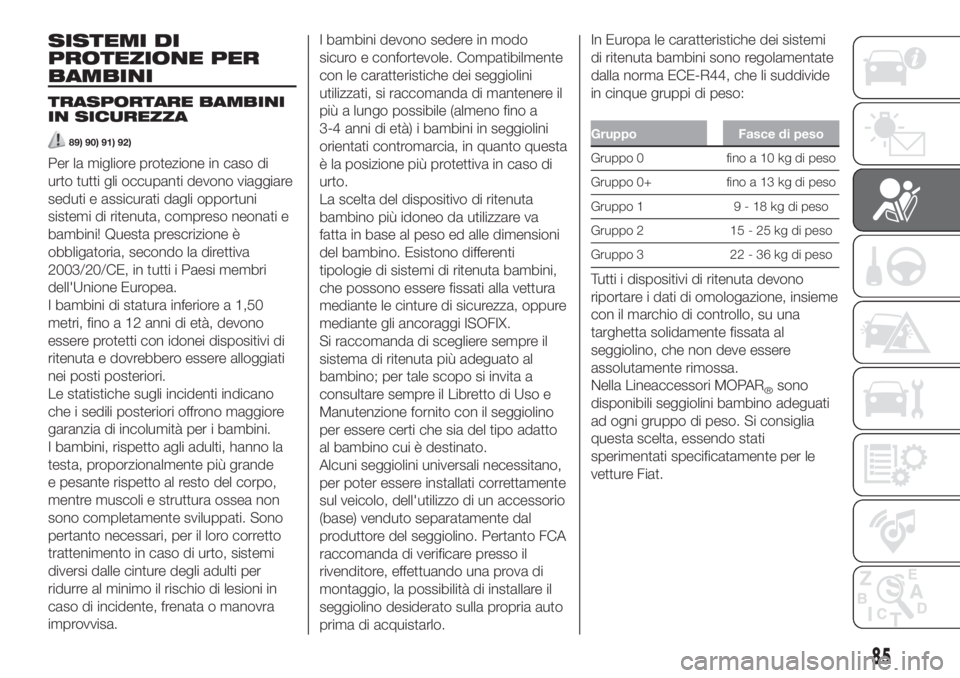

SICUREZZA

SISTEMI DI
PROTEZIONE PER
BAMBINI
TRASPORTARE BAMBINI
IN SICUREZZA
89) 90) 91) 92)
Per la migliore protezione in caso di
urto tutti gli occupanti devono viaggiare
seduti e assicurati dagli opportuni
sistemi di ritenuta, compreso neonati e
bambini! Questa prescrizione è
obbligatoria, secondo la direttiva
2003/20/CE, in tutti i Paesi membri
dell'Unione Europea.
I bambini di statura inferiore a 1,50
metri, fino a 12 anni di età, devono
essere protetti con idonei dispositivi di
ritenuta e dovrebbero essere alloggiati
nei posti posteriori.
Le statistiche sugli incidenti indicano
che i sedili posteriori offrono maggiore
garanzia di incolumità per i bambini.
I bambini, rispetto agli adulti, hanno la
testa, proporzionalmente più grande
e pesante rispetto al resto del corpo,
mentre muscoli e struttura ossea non
sono completamente sviluppati. Sono
pertanto necessari, per il loro corretto
trattenimento in caso di urto, sistemi
diversi dalle cinture degli adulti per
ridurre al minimo il rischio di lesioni in
caso di incidente, frenata o manovra
improvvisa.I bambini devono sedere in modo
sicuro e confortevole. Compatibilmente
con le caratteristiche dei seggiolini
utilizzati, si raccomanda di mantenere il
più a lungo possibile (almeno fino a
3-4 anni di età) i bambini in seggiolini
orientati contromarcia, in quanto questa
è la posizione più protettiva in caso di
urto.
La scelta del dispositivo di ritenuta
bambino più idoneo da utilizzare va
fatta in base al peso ed alle dimensioni
del bambino. Esistono differenti
tipologie di sistemi di ritenuta bambini,
che possono essere fissati alla vettura
mediante le cinture di sicurezza, oppure
mediante gli ancoraggi ISOFIX.
Si raccomanda di scegliere sempre il
sistema di ritenuta più adeguato al
bambino; per tale scopo si invita a
consultare sempre il Libretto di Uso e
Manutenzione fornito con il seggiolino
per essere certi che sia del tipo adatto
al bambino cui è destinato.
Alcuni seggiolini universali necessitano,
per poter essere installati correttamente
sul veicolo, dell'utilizzo di un accessorio
(base) venduto separatamente dal
produttore del seggiolino. Pertanto FCA
raccomanda di verificare presso il
rivenditore, effettuando una prova di
montaggio, la possibilità di installare il
seggiolino desiderato sulla propria auto
prima di acquistarlo.In Europa le caratteristiche dei sistemi
di ritenuta bambini sono regolamentate
dalla norma ECE-R44, che li suddivide
in cinque gruppi di peso:
Gruppo Fasce di peso
Gruppo 0 fino a 10 kg di peso
Gruppo 0+ fino a 13 kg di peso
Gruppo 1 9 - 18 kg di peso
Gruppo 2 15 - 25 kg di peso
Gruppo 3 22 - 36 kg di peso
Tutti i dispositivi di ritenuta devono
riportare i dati di omologazione, insieme
con il marchio di controllo, su una
targhetta solidamente fissata al
seggiolino, che non deve essere
assolutamente rimossa.
Nella Lineaccessori MOPAR
®sono
disponibili seggiolini bambino adeguati
ad ogni gruppo di peso. Si consiglia
questa scelta, essendo stati
sperimentati specificatamente per le
vetture Fiat.
85

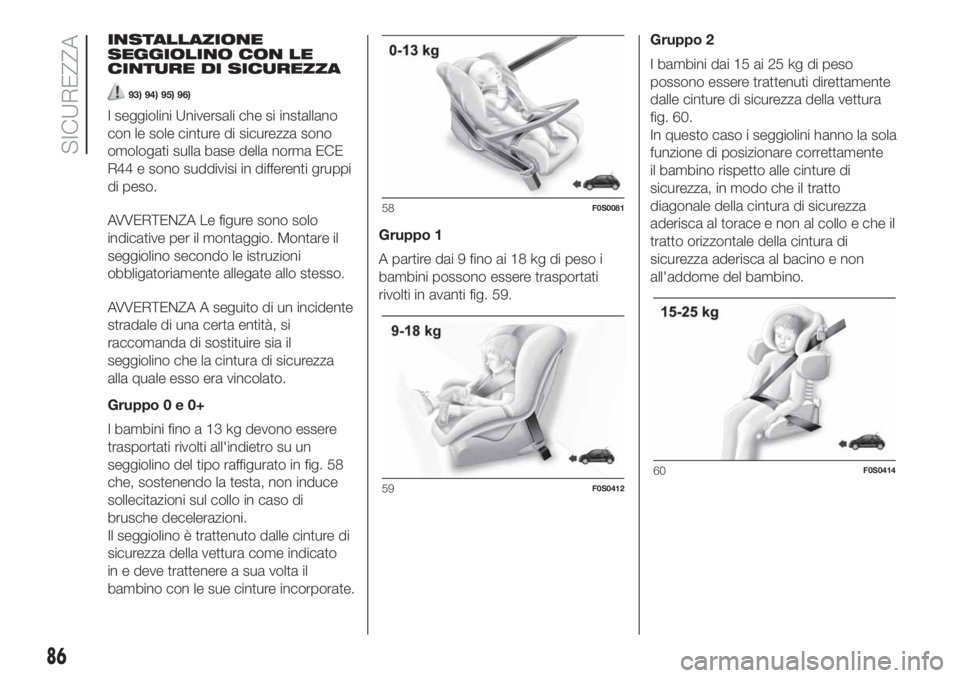

INSTALLAZIONE
SEGGIOLINO CON LE
CINTURE DI SICUREZZA
93) 94) 95) 96)
I seggiolini Universali che si installano
con le sole cinture di sicurezza sono
omologati sulla base della norma ECE
R44 e sono suddivisi in differenti gruppi
di peso.
AVVERTENZA Le figure sono solo
indicative per il montaggio. Montare il
seggiolino secondo le istruzioni
obbligatoriamente allegate allo stesso.
AVVERTENZA A seguito di un incidente
stradale di una certa entità, si
raccomanda di sostituire sia il
seggiolino che la cintura di sicurezza
alla quale esso era vincolato.
Gruppo0e0+
I bambini fino a 13 kg devono essere
trasportati rivolti all'indietro su un
seggiolino del tipo raffigurato in fig. 58
che, sostenendo la testa, non induce
sollecitazioni sul collo in caso di
brusche decelerazioni.
Il seggiolino è trattenuto dalle cinture di
sicurezza della vettura come indicato
in e deve trattenere a sua volta il
bambino con le sue cinture incorporate.Gruppo 1
A partire dai 9 fino ai 18 kg di peso i
bambini possono essere trasportati
rivolti in avanti fig. 59.Gruppo 2
I bambini dai 15 ai 25 kg di peso
possono essere trattenuti direttamente
dalle cinture di sicurezza della vettura
fig. 60.
In questo caso i seggiolini hanno la sola
funzione di posizionare correttamente
il bambino rispetto alle cinture di
sicurezza, in modo che il tratto
diagonale della cintura di sicurezza
aderisca al torace e non al collo e che il
tratto orizzontale della cintura di
sicurezza aderisca al bacino e non
all'addome del bambino.
58F0S0081
59F0S0412
60F0S0414
86
SICUREZZA

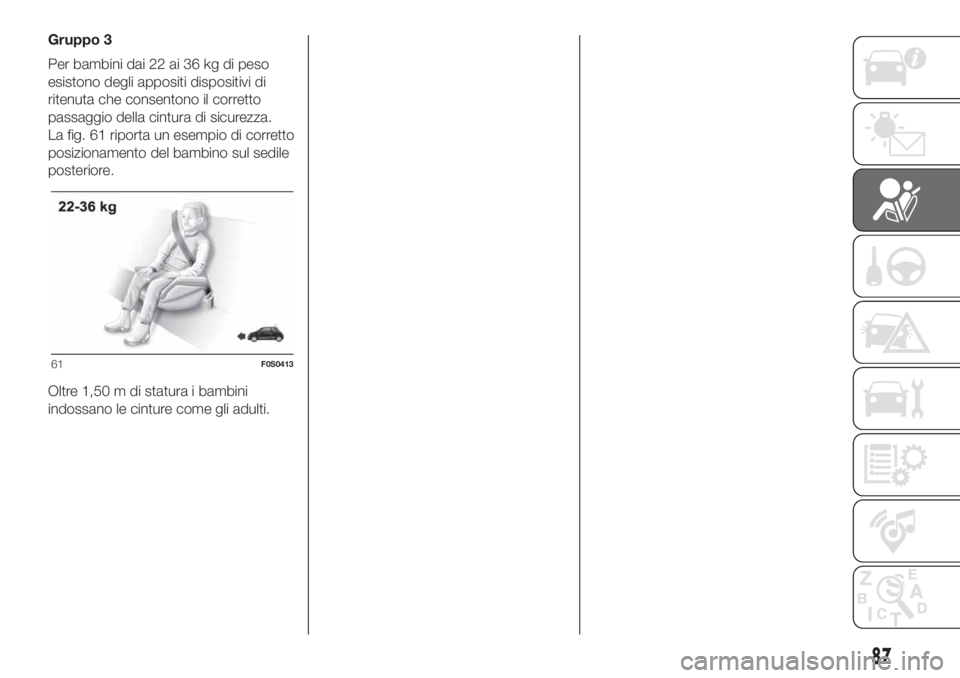

Gruppo 3
Per bambini dai 22 ai 36 kg di peso
esistono degli appositi dispositivi di
ritenuta che consentono il corretto
passaggio della cintura di sicurezza.
La fig. 61 riporta un esempio di corretto
posizionamento del bambino sul sedile
posteriore.
Oltre 1,50 m di statura i bambini
indossano le cinture come gli adulti.
61F0S0413
87

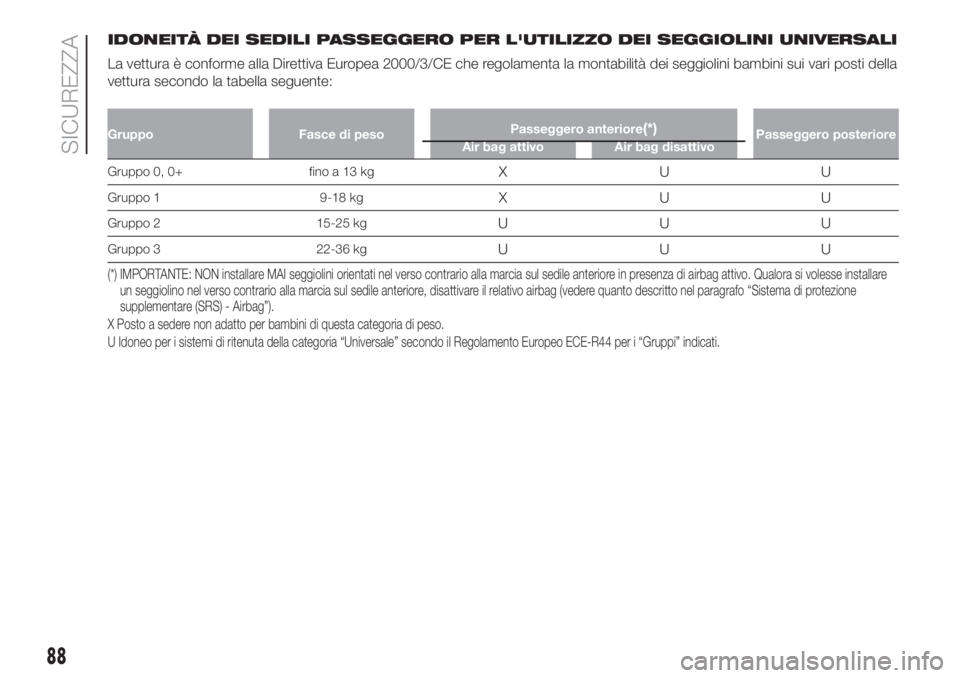

IDONEITÀ DEI SEDILI PASSEGGERO PER L'UTILIZZO DEI SEGGIOLINI UNIVERSALI
La vettura è conforme alla Direttiva Europea 2000/3/CE che regolamenta la montabilità dei seggiolini bambini sui vari posti della
vettura secondo la tabella seguente:
Gruppo Fasce di pesoPasseggero anteriore(*)Passeggero posteriore
Air bag attivo Air bag disattivo
Gruppo 0, 0+ fino a 13 kgXUU
Gruppo 1 9-18 kgXUU
Gruppo 2 15-25 kgUUU
Gruppo 3 22-36 kgUUU
(*) IMPORTANTE: NON installare MAI seggiolini orientati nel verso contrario alla marcia sul sedile anteriore in presenza di airbag attivo. Qualora si volesse installare
un seggiolino nel verso contrario alla marcia sul sedile anteriore, disattivare il relativo airbag (vedere quanto descritto nel paragrafo “Sistemadi protezione
supplementare (SRS) - Airbag”).
X Posto a sedere non adatto per bambini di questa categoria di peso.
U Idoneo per i sistemi di ritenuta della categoria “Universale” secondo il Regolamento Europeo ECE-R44 per i “Gruppi” indicati.
88
SICUREZZA
